Исследование 1-(4-изогексилфенокси)-3-пропилпиридиний и 1-(4-изогексилфенокси-2-диэтиламинометил)-3-пропилпиридиний бромидов в качестве ингибиторов кислотной коррозии
- Авторлар: Байрамов M.Р.1, Джавадов М.A.1, Мехтиева Г.М.1, Агаева М.А.1, Гасанова Г.М.1, Набиева A.Г.1
-
Мекемелер:
- Бакинский государственный университет
- Шығарылым: Том 98, № 3 (2024)
- Беттер: 125–131
- Бөлім: PHYSICAL CHEMISTRY OF DISPERSED SYSTEMS AND SURFACE PHENOMENA
- ##submission.dateSubmitted##: 04.10.2024
- ##submission.dateAccepted##: 04.10.2024
- ##submission.datePublished##: 09.10.2024
- URL: https://bakhtiniada.ru/0044-4537/article/view/265509
- DOI: https://doi.org/10.31857/S0044453724030152
- EDN: https://elibrary.ru/QOYGPM
- ID: 265509
Дәйексөз келтіру
Толық мәтін
Аннотация
Приведены результаты противокоррозионных гравиметрических исследований пиридиновых солей: 1-(4-изогексилфенокси-)-3-пропилпиридиний бромида (I) и 1-(4-изогексилфенокси-2-диэтиламиномстил-)-3-пиридиний бромида (II) на стали Ст.3 в 0.5 Н Н2SO4. Изучено влияние температуры (298, 303, 313, 323, 333 К) и концентрации соединений (0.025, 0.05 и 0.1 г/л) на скорость коррозии и защитный эффект (время испытаний – 3 ч). Установлено, что соединения I и II (особенно II) обладают высокими ингибиторными свойствами: степень защиты стали Ст. 3 от коррозии при их концентрации 0,1 г/л в среднем составляет 96%. Подсчитаны термодинамические параметры процесса (DG, DH и DS), и высказаны соображения относительно блокировочного механизма защиты поверхности металла от коррозии.
Негізгі сөздер
Толық мәтін
Введение
Среди актуальных проблем нефтедобывающей промышленности одно из важных мест занимают защита скважин, трубопроводов и других металлических конструкций от коррозии и увеличение срока их службы [1, 2].
С целью увеличения производительности скважин на практике используются технологии, основанные на периодической их очистке от отложений солей, тяжелых нефтяных остатков и других нежелательных веществ с помощью водных растворов минеральных кислот, содержащих в составе водорастворимые ингибиторы коррозии, в основном, из числа различных азотсодержащих органических соединений [3–6]. Однако проблема не решена в полной мере и исследования, связанные с разработкой новых, более эффективных ингибиторов кислотной коррозии, обладающих высокими поверхностно-активными свойствами, продолжаются [7–9].
Целью настоящей работы является изучение противокоррозионных свойств пиридиниевых солей – 1-(4-изогексилфенокси-)-3-пропилпиридиний бромида (I) и 1-(4-изогексилфенокси-2-диэтиламинометил)-3-пропил пиридиний бромида (II), полученных на основе 4-изогексилфенола, 1,3-дибромпропана и др. реагентов в 0.5 Н Н2SO4 гравиметрическим методом на стали марки Ст. 3, наиболее часто используемой в нефтяной промышленности в качестве конструкционного материала. Ставилась также цель определить основные термодинамические параметры процессов их адсорбции с тем, чтобы выявить поведение этих соединений на поверхности металла.
Экспериментальная часть
Использованные в работе 1-(4-изогексилфенокси-)-3-пропилпиридиний- (I) и 1-(4-изогексилфенокси-2-диэтиламинометил)-3-пропилпиридиний бромиды (II) нижеследующих структур:

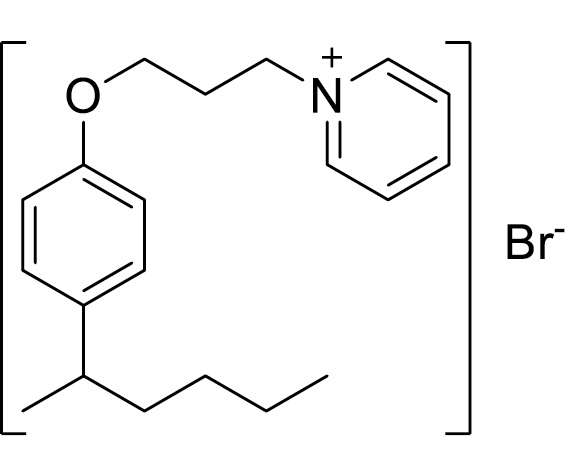

(I)

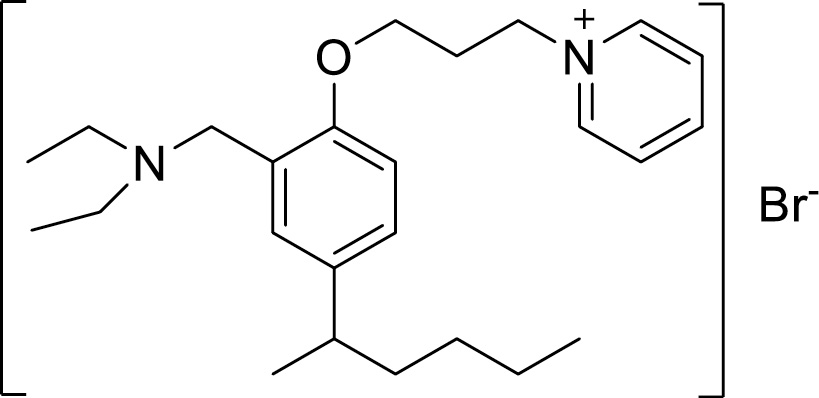

(II)
были получены на основе 4-изогексилфенола.
Соединение I было получено конденсацией 4-изогексилфенола с дибромпропаном с последующей кватернизацией продукта конденсации пиридином (выход 95.0%) Тпл. = 235 °С.
Соединение II также получено на основе 4-изогексилфенола, после конденсации осуществляли реакцию аминометилирования диэтиламином и формальдегидом (по Манниху) и затем проводили кватернизацию полученного соединения пиридином (выход 97.0%, Тпл .= 208 °С). Они представляют собой твердые вещества желтоватого цвета, хорошо растворимые в воде.
Структуры синтезированных соединений были подтверждены данными ИК- и ЯМР-спектроскопии.
1Н ЯМР-спектр соединения I (δ, м.д., D2O): 0.68 (3H, т, J= 6Hz, CH3); 0.99 ( 3H, д, J= 6Hz, CH3); 1.22 (10H, к, 5(CH2)); 2.77 (4H, к, 2CH2); 3.43 (2H, т J=3Hz, OCH2); 4.77 (2H, т, J=6Hz, CH2-N); 7.75-8.88 (8H, аром).
13C ЯMР-спектр (δ, м.д., D2O): 15.35; 27.84; 29.57; 31.82; 31.91; 33.41; 47.94; 50.44; 56.9; 58.23; 81.05; 116.17; 124.16; 128.68; 131.47; 143.19; 144.46; 146.34; 158.34; 161.11.
ИК-спектр соединения I (см–1): 3019, 3001, 2961, 2929, 1484 (CH, CH2, CH3), 1580 (C = C-аром); 798, 782 (тризамещенное ароматическое кольцо); 1179 (C–N); 1210 (C–O).
1H ЯМР-спектр соединения II (δ, м.д., D2O): 0.66 (3H, т, J = 6Hz, CH3); 0.92 (3H, д, J = 6Hz, CH3); 0.93 (3H, д, J = 6Hz, CH3); 1.04 (4H, к, N(CH2CH3)2); 1.32 (2H, к, CH2); 2.87 (2H, т, J = 3Hz, OCH2); 4.67 (3H, с, Ar–CH2–N); 4.87 (2H, т, J = 6Hz, CH2N); 7.84–8.99 (8H, аром).
Гравиметрические исследования антикоррозионных свойств указанных соединений на поверхности стали Ст. 3 в 0.5 Н водном растворе Н2SO4 были проведены в течение 3 ч при различных их концентрациях (0.025, 0.05, 0.1 г/л) и температурах 298.15, 303.15, 313.15, 323.15, 333.15 К. По потере массы стальной пластинки вычисляли скорость коррозии (К, г/(м2ч)) и степень зашиты стали от коррозии (Z,%):
где m1 – масса пластинки до испытания, г; m2 – масса пластинки после испытания, г; S – плошадь поверхности пластинки, м2; τ – время, ч;
где k1 – скорость коррозии без добавки г/(м2 ч), k2 – скорость коррозии в присутствии добавки, г/(м2 ч).
Степень заполнения поверхности пластинки (θ) вычисляли по нижеследующей формуле [10]:
На основании полученных данных были вычислены параметры процесса адсорбции (∆Gадс,∆Hадс,∆Sадс) ингибитора на поверхности стали Ст. 3 с тем, чтобы объяснить поведение исследованных соединений на поверхности стали в кислой среде.
Обсуждение результатов
Как видно из результатов проведенных исследований (табл. 1, 2), соединения I и II можно отнести к ингибиторам кислотной коррозии стали, защитное действие которых можно объяснить образованием хемосорбционных слоев на ее поверхности путем участия объемного пиридиниевого катиона и вблизи него Br–-аниона (блокировочный механизм).
Таблица 1. Результаты противокоррозионных исследований 1-(4-изогексилфенокси)-3-пропилпиридинийбромида (I)
С × 105, моль/л (г/л) | Т, К | Кс, г/(м2ч) | Z,% | q |
6.5 (0.025) | 298 | 4.2857 | 66.00 | 0.66 |
303 | 10.9651 | 53.51 | 0.54 | |
313 | 15.0992 | 42.00 | 0.42 | |
323 | 34.6036 | 33.70 | 0.34 | |
333 | 65.6547 | 25.00 | 0.25 | |
13.1 (0.05) | 298 | 2.2563 | 82.10 | 0.82 |
303 | 4.4129 | 81.29 | 0.81 | |
313 | 6.9769 | 73.20 | 0.73 | |
323 | 18.4761 | 64.60 | 0.65 | |
333 | 41.0561 | 53.10 | 0.53 | |
26.2 (0.1) | 298 | 0.5785 | 95.41 | 0.95 |
303 | 2.1888 | 90.72 | 0.90 | |
313 | 3.8529 | 85.20 | 0.85 | |
323 | 14.9218 | 71.41 | 0.71 | |
333 | 34.6657 | 60.40 | 0.60 | |
Без ингибитора | 298 | 12.6050 | - | - |
303 | 23.5859 | - | - | |
313 | 26.0331 | - | - | |
323 | 52.1924 | - | - | |
333 | 87.5396 | - | - |
Обозначения: С – концентрация ингибитора, Кс – скорость коррозии, Z – степень защиты, q – степень заполнения.
Таблица 2. Результаты противокоррозионных исследований 1-(4-изогексилфенокси-2-диэтиламинометил)-3-пропилпиридинийбромида (II)
С ×105, моль/л (г/л) | Т, К | Кс, г/(м2ч) | Z,% | q |
5.5 (0.025) | 298 | 2.7731 | 78.00 | 0.78 |
303 | 6.7574 | 71.35 | 0.71 | |
313 | 10.6736 | 59.00 | 0.59 | |
323 | 28.6223 | 45.16 | 0.45 | |
333 | 63.9039 | 27.00 | 0.27 | |
11.0 (0.05) | 298 | 1.1319 | 91.02 | 0.91 |
303 | 2.7902 | 88.17 | 0.88 | |
313 | 4.9203 | 81.10 | 0.81 | |
323 | 17.1556 | 67.13 | 0.67 | |
333 | 35.8912 | 59.00 | 0.59 | |
22.1 (0.1) | 298 | 0.3769 | 97.01 | 0.97 |
303 | 2.0732 | 91.21 | 0.91 | |
313 | 3.3531 | 87.12 | 0.87 | |
323 | 10.7359 | 79.4332 | 0.79 | |
333 | 28.8881 | 67.00 | 0.67 |
Исследование влияния температуры и концентрации соединений I и II на скорость коррозии и защитный эффект показало (табл. 1, 2), что при температуре 298 К и концентрации 0.1 г/л максимальная степень защиты от коррозии составляет 95 и 97% соответственно. При увеличении температуры до 333 К и той же концентрации скорость коррозии увеличивается и степень защиты стали Ст. 3 падает до 60 и 67% соответственно.
При адсорбции органических катионов на поверхности металла отталкивающее взаимодействие между ними компенсируется сильным притяжением между анионом и катионом. При этом, очевидно, имеют место блокировочный и j1-эффекты [11, 12].
Как видно из табл. 1 и 2, при температуре 298 К и концентрации соединений 0.1 г/л степень защиты от коррозии имеет максимальное значение (97%). Наиболее эффективным является соединение II. При его концентрациях 0.025–0.1 г/л степень защиты составляет 78–97% (при 298 К). Во всех случаях с увеличением температуры до 333 К ингибирующее действие соединений I и II снижается. Это можно объяснить частичной их десорбцией с поверхности стали при сравнительно высокой температуре.
Как известно из литературы [1, 5, 8], основную информацию о взаимодействии ингибитора с металлической поверхностью дает анализ изотерм адсорбции. Поэтому нами ставилась цель изучить адсорбционную способность соединений на поверхности металла.
Согласно литературным данным, при высоких значениях θ адсорбционное поведение ингибитора может быть описано изотермой Ленгмюра, которая выражается следующим уравнением [1, 5, 8]:
(1)
где С – концентрация ингибитора, q – степень заполнения поверхности металла, Кaдc – константа равновесия процесса адсорбции – десорбции.
Как видно из рис. 1, графики зависимости С/q от С для соединений I и II носят линейный характер и подчиняются уравнению Ленгмюра [5, 6].
Вычисленные значения констант равновесия (Кaдc) и термодинамические показатели процесса адсорбции (∆Gадс,∆Hадс,∆Sадс) приведены в табл. 3 и 4.

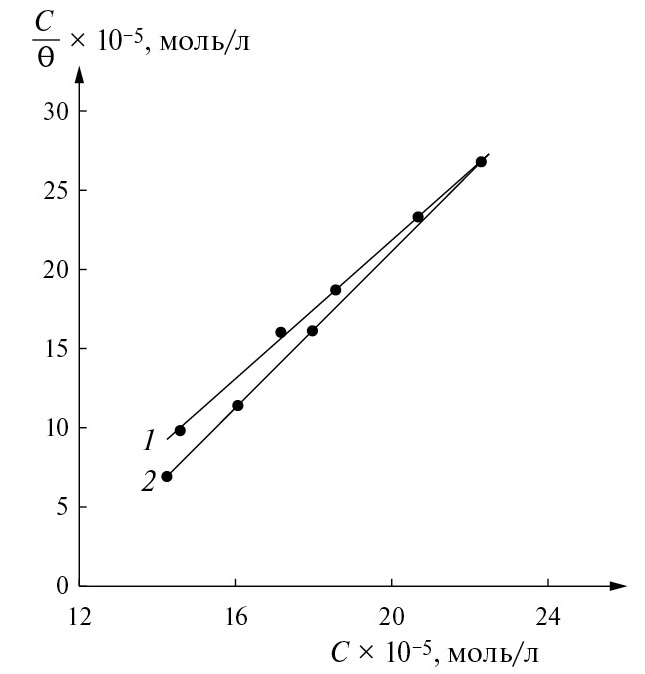

Рис. 1. График зависимости С/q от С соединений (1) и (2).
Таблица 3. Термодинамические показатели процесса адсорбции 1-(4-изогексилфенокси)-3-пропилпиридинийбромида (I)
С×105, моль/л | Т, К | Кaдс ×10–3, M–1 | – ΔGaдс, кДж/моль | – ΔHaдс, кДж/моль | – ΔSaдс, Дж/моль |
6.5 | 298 | 29.70 | 35.47 | 41.57 | 20.47 |
303 | 18.06 | 34.81 | 22.64 | ||
313 | 11.40 | 34.76 | 21.76 | ||
323 | 7.94 | 34.89 | 20.68 | ||
333 | 5.13 | 34.77 | 19.82 | ||
13.1 | 298 | 34.78 | 35.86 | 44.84 | 30.13 |
303 | 32.54 | 36.29 | 28.22 | ||
313 | 20.64 | 36.81 | 27.92 | ||
323 | 14.18 | 36.46 | 25.94 | ||
333 | 8.62 | 36.21 | 25.91 | ||
26.2 | 298 | 72.52 | 37.68 | 54.74 | 67.32 |
303 | 34.36 | 36.43 | 70.33 | ||
313 | 21.63 | 36.43 | 68.08 | ||
323 | 9.35 | 35.34 | 69.35 | ||
333 | 5.75 | 35.09 | 68.02 |
Таблица 4. Термодинамические показатели процесса адсорбции 1-(4-изогексилфенокси-2-диэтиламинометил)-3-пропилпиридиний бромида (II)
С×105, моль/л | Т, К | Кaдс ×10–3, M–1 | – ΔGaдс, кДж/моль | – ΔHaдс, кДж/моль | – ΔSaдс, Дж/моль |
5.5 | 298 | 64.52 | 37.39 | 52.42 | 50.44 |
303 | 44.44 | 37.08 | 50.63 | ||
313 | 26.16 | 36.92 | 49.52 | ||
323 | 14.88 | 36.59 | 49.00 | ||
333 | 6.72 | 35.52 | 50.75 | ||
11.0 | 298 | 72.4 | 37.67 | 57.26 | 65.74 |
303 | 68.67 | 38.01 | 63.53 | ||
313 | 38.76 | 37.95 | 61.93 | ||
323 | 18.16 | 37.17 | 62.20 | ||
333 | 13.08 | 37.36 | 59.76 | ||
22.1 | 298 | 76.31 | 37.81 | 59.73 | 73.56 |
303 | 45.75 | 37.15 | 74.52 | ||
313 | 30.28 | 37.30 | 71.66 | ||
323 | 17.02 | 36.95 | 70.73 | ||
333 | 5.99 | 35.20 | 73.66 |
Как видно из табл. 3 и 4, полученные значения Кaдc указывают на образование прочной хемосорбированной пленки на поверхности стали. Выявлено, что значения констант равновесия уменьшаются с ростом температуры. Высокие значения Кaдc (например, для соединения II) свидетельствуют о его высокой адсорбции на поверхности стали Ст. 3, что можно объяснить наличием в его структуре одновременно нескольких центров адсорбции (азотсодержащие фрагменты, ароматическое кольцо и т.д.).
Связь между константой равновесия (Кaдc) и свободной энергией адсорбции (∆Gадс) описывается нижеследующим уравнением [1, 5]:
(2)
где R – газовая постоянная, ∆Gадс – свободная энергия адсорбции, Кaдc – константа равновесия, Т – абсолютная температура, 55.5 – молярная концентрация воды. Полученные результаты приведены в табл. 3 и 4.
Как видно, свободная энергия Гиббса (∆Gадс) имеет отрицательное значение для обоих соединений, что свидетельствует о самопроизвольном протекании процесса адсорбции их на поверхности стали с образованием достаточно прочной защитной пленки [5].
Используя зависимость (рис. 2 и 3, табл. 3 и 4), рассчитали значения энтальпии (∆Надс) по формуле:
. (3)
Значения ∆Надс (табл. 3 и 4) указывают на то, что адсорбция ингибиторов I и II на поверхности стали Ст. 3 в сернокислотной среде является экзотермическим процессом. Вычисленные высокие значения ∆Надс, и особенно для соединения II, можно связать с наличием в его структуре дополнительной аминометильной группы в сравнении с соединением I.

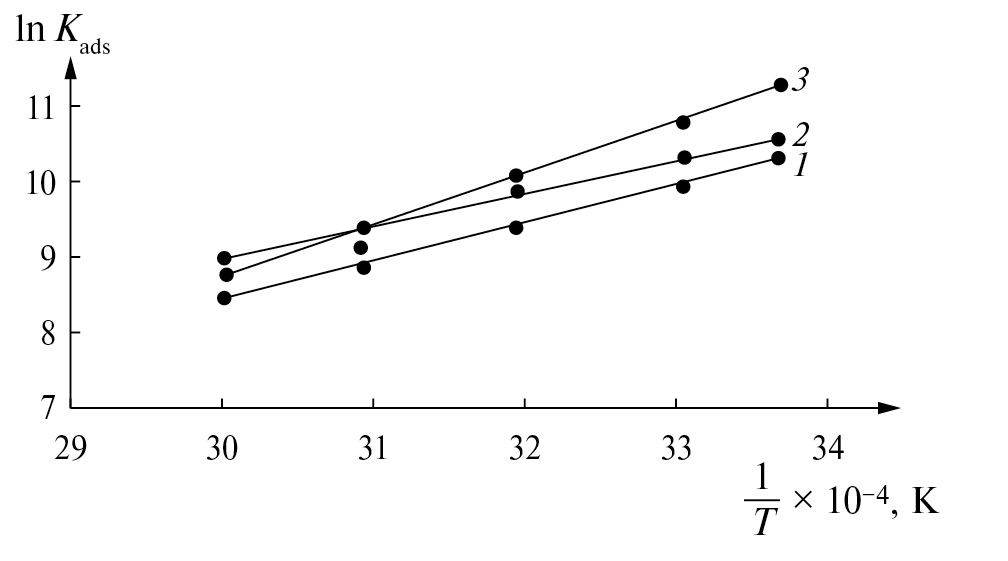

Рис. 2. Зависимости соединения I в концентрациях 6.5 (1), 13.1 (2), 26.2 моль/л (3).
Рис. 3. Зависимости соединения II в концентрациях 5.5 (1), 11.0 (2), 22.1 моль/л (3).
Энтропия процесса адсорбции (ΔSaдc) вычислена по нижеследующей формуле [1]:
(4)
Полученные значения ΔSaдс приведены в табл. 3 и 4. Как видно, их значения являются отрицательными (ΔSaдc < 0). Достаточно высокие значения ΔSaдc (до 74.52 Дж/моль), возможно, связаны с увеличением беспорядка за счет адсорбции исследуемых молекул и десорбции молекул воды [3].
Таким образом, синтезированные нами соединения, содержащие в структурах различные функциональные группы, являются эффективными ингибиторами коррозии стали Ст. 3 в 0.5 Н Н2SO4. Они обладают высокими сорбционными свойствами по отношению к стали Ст. 3. Высоким ингибирующим действием обладает 1-(4-изогексил-2-диэтиламинометил)-3-пропилпиридиний бромид, степень защиты которого от коррозии при температуре 298 К и его концентрации 22.1×10–5 моль/л составляет 97.0%.
Авторлар туралы
M. Байрамов
Бакинский государственный университет
Email: mehdiyeva_gm@mail.ru
Әзірбайжан, Баку
М. Джавадов
Бакинский государственный университет
Email: mehdiyeva_gm@mail.ru
Әзірбайжан, Баку
Г. Мехтиева
Бакинский государственный университет
Хат алмасуға жауапты Автор.
Email: mehdiyeva_gm@mail.ru
Әзірбайжан, Баку
М. Агаева
Бакинский государственный университет
Email: mehdiyeva_gm@mail.ru
Әзірбайжан, Баку
Г. Гасанова
Бакинский государственный университет
Email: mehdiyeva_gm@mail.ru
Әзірбайжан, Баку
A. Набиева
Бакинский государственный университет
Email: mehdiyeva_gm@mail.ru
Әзірбайжан, Баку
Әдебиет тізімі
- Mehdiyeva G.M, Bairamov M.R., Hosseinzadeh Sh.B., Hasanova G.M. // Turk. J. Chem. 2020. № 3. P. 668.
- Tsoeunyane M.G., Makhatha M.E., Arotiba O.A. // Intern. J. of Corrosion. 2019. Article ID 7406409: 12.
- Rbaa M., Galai M., Benhiba F., Obot I.B. et al. // Ionics. 2019. V. 25. P. 3473.
- Chakravarthy M.P., Mohana K.N. // ISRN Corrosion. 2014. Article ID 687276.
- Abd El-Lateef H.M., Tantawy A.H., Abdelhamid A.A. // J. of Surfactants and Detergents. 2017. V. 20. P. 735.
- Abdel Hameed R.S., Alfakeer M., Abdallah M. // Surface Engineering and Applied Electrochemistry. 2018. V. 54. P. 599.
- Kudryavtsev D.B., Panteleeva A.R., Yurina A.V. et al. // Petroleum Chemistry. 2009. V. 49. № 3. P. 193.
- Ashassi-Sorkhabi H., Asghari E., Ejbari P. // Acta Chimica Sloveniya. 2011. V. 58. P. 270.
- Vishwanatham S., Haldar N. // Corrosion Science. 2008. V. 50. № 11. P. 2999.
- Fouda A.S., Eldesoky A.M., Elmosi M.A. et al. // Intern. J. of Electrochem.Science. 2013. № 8. P. 10219.
- Badawi A.M., Hegazy M.A., El-Sawy A.A. et al. // Materials Chemistry and Physics. 2010. V. 124. P. 458.
- Решетников С.М. Ингибиторы кислотной коррозии металлов. Л.: Химия, 1986. 144 с.
Қосымша файлдар
