Miscellaneous types of localization of natural oscillations of a gasket between parallel flanges

Толық мәтін

1. ПОСТАНОВКА ЗАДАЧИ

Тонкая однородная изотропная цилиндрическая пластина Ω^h = ω × (0,h) находится в идеальном контакте с двумя прямыми абсолютно жесткими фланцами (рис. 1) и имеет продольное сечение $\mathrm{\omega }\in {\mathrm{ℝ}}^2$, ограниченное простым замкнутым контуром ∂ω. Далее различаем три случая: ω — круг или прямоугольник (рис. 2a, б), а также произвольная область с гладкой границей, у которой кривизна κ (отрицательная на вогнутых участках) принимает максимальное значение в одной точке (рис. 2в). Собственные колебания прокладки описываются системой уравнений Ламе

−μ∆_xu^h − (λ + μ)∇_x∇_x · u^h = Λ^hu^h в Ω^h (1)

с условиями свободного края (Неймана) на боковой поверхности Г^h = ∂ω × (0,h) и жесткого защемления (Дирихле) на основаниях $\sum _p^h=\text{ω} \times \left\{p\right\}, p = 0,1$, а именно,

${\mathrm{\sigma }}^{\left(n\right)}\left(u^h\right)=0 \mathrm{на} {\mathrm{Г}}^h, u^h=0 \mathrm{на} {\sum }^h:=\sum _0^h◡\sum _1^h$. (2)

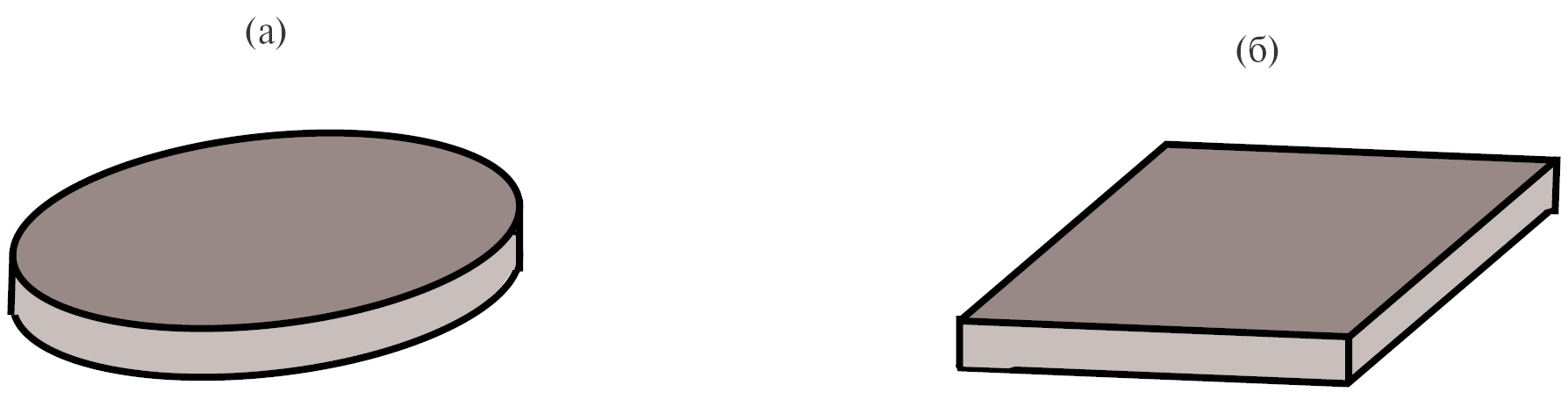

Рис. 1. Круглая (а) и прямоугольная (б) прокладки. Жестко защемленные основания глубоко тонированы.

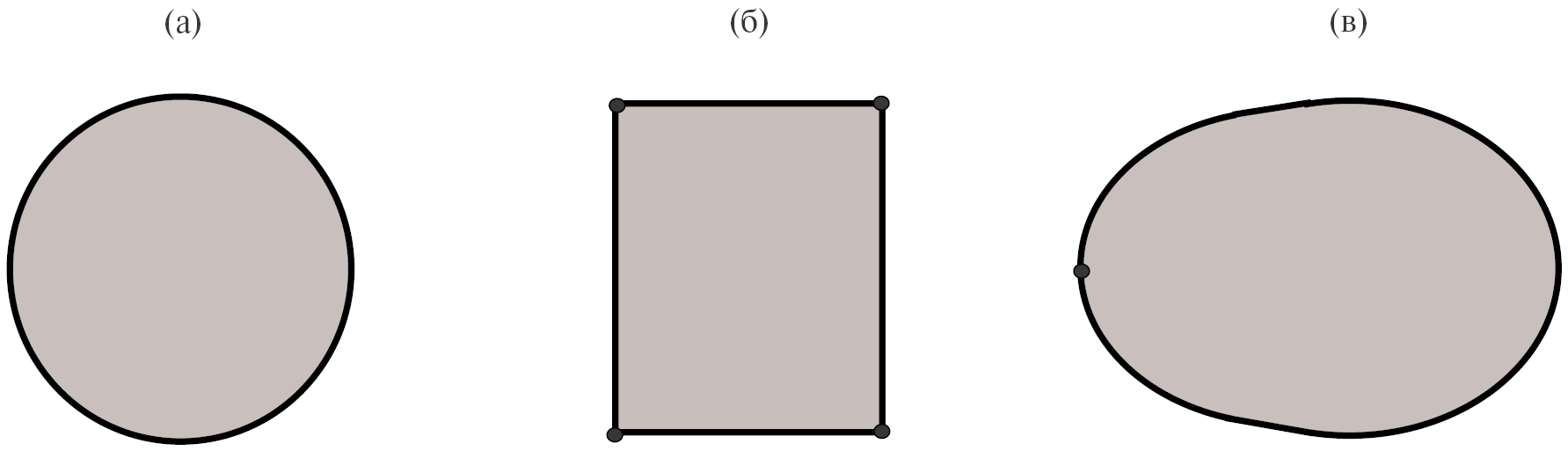

Рис. 2. Круговое, прямоугольное и яйцевидное продольные сечения прокладки. Постоянная и нулевая кривизны (a, б). Угловые точки (б) и единственная точка максимальной кривизны (в) снабжены меткой •.

При этом ∇_x = grad, ∇_x · = div, ∆_x = ∇_x · ∇_x — оператор Лапласа, Λ^h — спектральный параметр, пропорциональный квадрату частоты колебаний, u^h = ($u_1^h,u_2^h,u_3^h$) — вектор смещений, а σ⁽ⁿ⁾(u^h) — вектор нормальных напряжений с декартовыми компонентами

${\mathrm{\sigma }}_{\mathrm{k}}^{\left(n\right)}\left(u^h\right)=n_1{\mathrm{\sigma }}_{1k}\left(u^{\mathit{h}}\right)+n_2{\mathrm{\sigma }}_{2k}\left(u^{\mathit{h}}\right), k=1, 2, 3$.

Здесь n = (n₁,n₂) — единичный вектор внешней нормали к границе сечения $\mathrm{\omega }\in {\mathrm{ℝ}}^2$, ${\mathrm{\sigma }}_{jk}\left(u^h\right)$— компоненты тензора напряжений второго ранга,

$$\begin{gathered} {\mathrm{\sigma }}_{jk}\left(u^h\right)=\mu \left(\frac{\partial u_j^h}{\partial {\mathrm{x}}_{\mathrm{k}}}+\frac{\partial {\mathrm{u}}_k^h}{\partial {\mathrm{x}}_j}\right)+{\mathrm{\lambda \delta }}_{j\mathit{,}k}{\nabla }_{\mathrm{x}}·u^h, \\ j,k=1, 2, 3 \end{gathered}$$ (3)

а λ ≥ 0 и μ > 0 — постоянные Ламе и δ_j,k — символ Кронекера.

Вариационная формулировка задачи (1), (2) апеллирует к интегральному тождеству [1, 2]

$E_3\left(u^h,{\mathrm{\Psi }}^h;{\mathrm{\Omega }}^h\right)={\mathrm{\Lambda }}^h{\left(u^{\mathit{h}},{\mathrm{\Psi }}^{\mathit{h}}\right)}_{{\mathrm{\Omega }}^h}\forall {\mathrm{\Psi }}^{\mathrm{h}}\in H_0^1\left({\mathrm{\Omega }}^h\mathrm{;}{\mathrm{\sum }}^{\mathrm{h}}\right)$,

причем ${\left(·,·\right)}_{{\mathrm{\Omega }}^h}$ — натуральное скалярное произведение в пространстве Лебега L²(Ω^h), скалярном или векторном, $H_0^1\mathit{(}{\mathrm{\Omega }}^h\mathit{;}{\sum }^h\mathit{)}$ — пространство Соболева функций, обращающихся в нуль на основаниях пластины, а удвоенная упругая энергия, запасенная пластиной выглядит так:

$E_3\left(u^h,{\mathrm{u}}^{\mathrm{h}};{\mathrm{\Omega }}^h\right)={\int }_{{\mathrm{\Omega }}^h}\left(2\mathrm{\mu }\sum _{k=1}^3{\left|\frac{\partial u_k^h}{\partial x_k}\right|}^2+\frac{\mathrm{\mu }}{2}\sum _{j,k=1}^3\left(1-{\mathrm{\delta }}_{j,k}\right){\left|\frac{\partial u_j^h}{\partial x_k}+\frac{\partial u_k^h}{\partial x_j}\right|}^2+\lambda {\left|{\nabla }_x·u^h\right|}^2\right)dx.$ (4)

Нижний индекс приписан к обозначению квадратичной формы (4) для того, чтобы отличать ее от удвоенной упругой энергии E₂ в плоской задаче, которая (энергия) получается удалением из подынтегрального выражения компоненты $u_3^h$ и всех производных по переменной x₃.

Основная цель сообщения — указать асимптотическое поведение при h → +0 собственных чисел задачи (1), (2)

0 < ${\mathrm{\Lambda }}_1^h$ ≤ ${\mathrm{\Lambda }}_2^h$ ≤ ... ≤ ${\mathrm{\Lambda }}_m^h$ ≤ ... → +∞ (5)

и соответствующих собственных вектор-функций $u_{\left(1\right)}^h,u_{\left(2\right)}^h,u_{\left(m\right)}^h,... \in H_0^1\mathit{(}{\mathrm{\Omega }}^h\mathit{;}{\sum }^h\mathit{)}$, которые подчинены условиям ортогональности и нормировки

${\left(u_{\left(p\right)}^h,u_{\left(q\right)}^h\right)}_{{\mathrm{\Omega }}^h}={\delta }_{p,q}, p,q\in \mathrm{\mathbb{N}}:=\left\{1,2,3...\right\}$. (6)

2. ЭФФЕКТЫ ЛОКАЛИЗАЦИИ

В классической теории пластин Кирхофа (см. [3–6] и др.), которая подразумевает постановку условий Неймана (отсутствия внешнего нагружения) на обоих основаниях $\sum _0^h$ и $\sum _1^h$ пластины, моды собственных колебаний описываются решениями краевых задач на сечении и поэтому оказываются распределенными по всему телу ${\mathrm{\Omega }}^h$. В статье [7], по-видимому, впервые установлено, что собственные вектор-функции задачи (3) (или (1), (2) в дифференциальной форме) сконцентрированы около кромки Г^h и затухают с экспоненциальной скоростью при удалении от нее. На первый взгляд кажется, что причиной их такого “странного” поведения служит жесткое защемление оснований $\sum _{р}^h$, не “пропускающее” колебания вовнутрь тела ${\mathrm{\Omega }}^h$. Это впечатление ошибочно: в той же статье проверено, что асимптотика собственных пар $\left\{{\mathrm{\Lambda }}_m^h;{\mathrm{u}}_{\left(m\right)}^h\right\}$ системы (1) с условиями Дирихле, распространенными на всю поверхность пластины,

u^h = 0 на ∂Ω^h = ${\overline{\mathrm{Г}}}^h◡\sum _0^h◡\sum _1^h$ (7)

описывается именно решениями задачи Дирихле для системы двух уравнений Гельмгольца

−μ∆_x'ν = Mν на  ω,ν = (ν₁,ν₂) = 0 на ∂ω, (8)

где x' = (x₁, x₂) — система продольных координат. Таким образом, в задаче (1), (7) эффект локализации отсутствует. Как пояснено в [8, 7], предельная задача в значительной мере определяется феноменом пограничных слоев, которые существенно различаются для краевых условий (2) и (7), а для рассматриваемой далее прямоугольной прокладки (рис. 1б) появляется ранее неизвестный пространственный пограничный слой (см. рис. 3 и разд. 3).

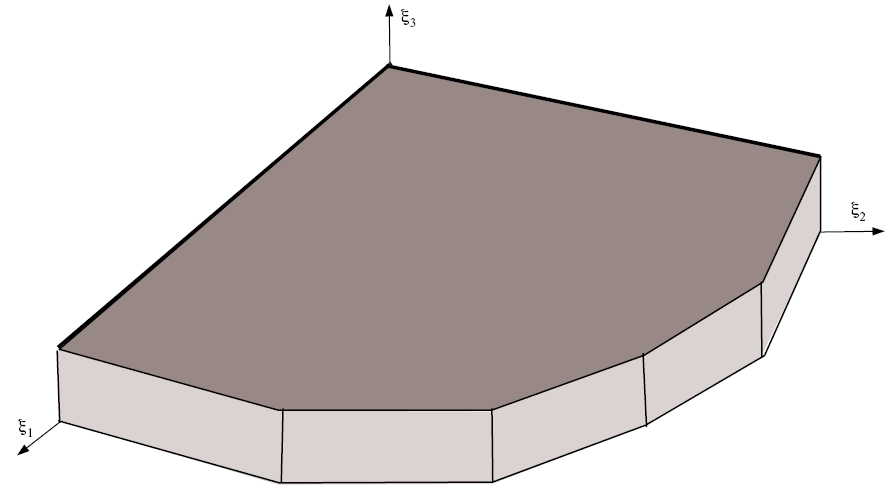

Рис. 3. Четверть единичного слоя. Жестко защемленные основания глубоко тонированы.

В разд. 4 сообщения воспроизведены асимптотические конструкции, отвечающие обнаруженному ранее эффекту локализации в задаче (1), (2), которые различаются для кругового и, например, яйцевидного сечений на рис. 2a–в, и в значительной степени повторяют материал сообщения [8], где, в частности, обследована упругая накладка (верхнее основание $\sum _1^h$, как и боковая поверхность Г^h, освобождено от внешних воздействий), для которой также характерна концентрация собственных мод вблизи кромки. Основной и абсолютно новый результат — локализация мод около углов прямоугольного сечения (рис. 2б) при λ > 0 — представлен в разд. 5. В разд. 6 отдельно рассмотрен случай λ = 0, в котором локализация происходит в окрестностях сторон прямоугольника. Эти выводы обеспечены технически наиболее сложным в сообщении анализом спектра смешанной краевой задачи теории упругости в четверти слоя (рис. 3)

Ξ = {ξ = (ξ₁,ξ₂,ξ₃):ξ₁ > 0,ξ₂ > 0, ξ₃ ∈ (0,1)}, (9)

возникающей вследствие растяжения исходных координат в h⁻¹ раз. Так, в разд. 3 удалось проверить, что при λ > 0 дискретный спектр задачи содержит по крайней мере одно собственное число, причем именно соответствующая собственная вектор-функция, затухающая на бесконечности с экспоненциальной скоростью, порождает эффект “околоугловой” локализации. В случае λ = 0 у задачи в неограниченной области (9) возникает пороговый резонанс (ср. публикации [9–11] и см. разд. 3), который как раз и дает возможность завершить асимптотический анализ “околореберной” локализации в разд. 6.

Обнаруженное необычное поведение мод собственных колебаний порождает концентрацию напряжений в малых или узких зонах хрупкого тела, которая в свою очередь провоцирует процесс разрушения. Приведенные результаты подтверждают известный из повседневной практики факт: отслоение прокладок и накладок обычно начинается с угловых или иных сингулярных точек на границе. Именно поэтому при наклеивании тонких поверхностных заплаток у них обычно закругляются углы, а тщательная проклейка края заплатки особенно важна. Прокладки между фланцами в водопроводных и газовых трубах обязательно имеют округлую, обычно кольцевую, форму.

3. СПЕКТРАЛЬНАЯ ЗАДАЧА В ЧЕТВЕРТИ СЛОЯ

Рассмотрим спектральную смешанную краевую задачу теории упругости для однородного изотропного упругого тела (9) на рис. 3, вариационная формулировка которой выглядит так:

E₃(w,Ψ;Ξ) = M(w,Ψ)_Ξ ∀ Ψ ∈ $\mathcal{H}:=H_0^1$(Ξ;Y₁ ◡ Y₂). (10)

Здесь M — спектральный параметр, Y_p = {ξ ∈ ∂Ξ: ξ₃ = p}, p = 0, 1, — основания четверти слоя, которые жестко защемлены, но боковая поверхность оставлена свободной (ср. исходные краевые условия (2)). Поскольку левая часть интегрального тождества (10) — положительно определенная, замкнутая в H¹(Ξ) и симметричная билинейная форма, задаче о собственных колебаниях четверти слоя Ξ ставится [13, гл. 10, 1] в соответствие положительно определенный самосопряженный неограниченный оператор $\mathcal{A}$ в гильбертовом пространстве L²(Ξ) .

По обычной схеме (построение сингулярной последовательности Вейля при M ≥ M_† и регуляризатора оператора при M ∈ (0, M_† ); ср. работу [14]) проверяется, что существенный спектр ℘ess оператора $\mathcal{A}$ — луч [M_†,+∞), точка отсечки которого — первое (наименьшее) собственное число

M_† := β₁ ∈ (0, μπ²) (11)

плоской задачи теории упругости в полубесконечной единичной полосе (далее — полуполосе)

П = {ξ' = (ξ₂, ξ₃): ξ₂ > 0, ξ₃ ∈ (0,1)}. (12)

Существование изолированного собственного числа (11) в дискретном спектре последней задачи установлено, например, в статье [12]. Соответствующую собственную вектор-функцию, обращающуюся в нуль на боковых сторонах полуполосы П, нормированную в пространстве L²(П) и затухающую при ξ₂ → +∞ с экспоненциальной скоростью, обозначим через W = (W₂,W₃).

Нижняя грань всего спектра ℘ оператора $\mathcal{A}$ вычисляется согласно минимальному принципу [13, теорема 10.2.1]

$\underline{\wp } = \underset{\mathrm{\Psi }\in \mathcal{H}\backslash \left\{0\right\}}{\inf }\frac{E_3(\mathrm{\Psi },\mathrm{\Psi };\mathrm{\Xi })}{{||\mathrm{\Psi };L^2\left(\mathrm{\Xi }\right)||}^2}.$  (13)

Таким образом, дискретный спектр ℘_d оператора $\mathcal{A}$ непустой, если только нашлась пробная вектор-функция ψ^ε ∈ $\mathcal{H}$, для которой

E₃(ψ^ε,ψ^ε;Ξ) < M_† ${||{\mathrm{\Psi }}^{\mathrm{\epsilon }};L^2\left(\mathrm{\Xi }\right)||}^2$.(14)

В этом случае величина (13) располагается ниже точки отсечки (11) и является первым собственным числом оператора $\mathcal{A}$. Положим

${\mathrm{\Psi }}_1^{\mathrm{\epsilon }}\left(\mathrm{\xi }\right)=\sqrt{\epsilon }Y\left(\mathrm{\xi }\right), {\mathrm{\Psi }}_q^{\mathrm{\epsilon }}\left(\mathrm{\xi }\right)=e^{-{\mathrm{\epsilon \xi }}_1}{W}_q(\mathrm{\xi }\text{'}), q=2,3$, (15)

где Y — какая-то гладкая функция с малым носителем. В силу формулы (15) имеем

${||{\mathrm{\Psi }}^{\mathrm{\epsilon }};L^2\left(\mathrm{\Xi }\right)||}^2={\int }_0^{+\infty }{e}^{-2{\mathrm{\epsilon \xi }}_1}d{\mathrm{\xi }}_1{||W\mathit{;}{L}^2\left(\mathrm{П}\right)||}^2+$

$+\mathrm{\epsilon }{||Y;L^2\left(\mathrm{П}\right)||}^2=\frac{1}{2\mathrm{\epsilon }}+О\left(\mathrm{\epsilon }\right),$

E₃(ψ^ε,ψ^ε;Ξ) = ${\int }_0^{+\infty }{e}^{-2{\mathrm{\epsilon \xi }}_1}d{\mathrm{\xi }}_1{E}_2(W\mathit{,}W\mathit{;}\mathrm{П})+$

$+2\sqrt{\mathrm{\epsilon }}{E}_3(\mathbf{W},\mathbf{Y};\mathrm{\Xi })+O\left(\mathrm{\epsilon }\right).$

При этом W = (0,W₂,W₃) и Y = (Y,0,0), а E₂ (W,W;П) = ${\mathrm{\beta }}_1{||W\mathit{;}{L}^{\mathit{2}}\left(\mathrm{П}\right)||}^2=M_{†}$ — упругая энергия полуполосы, порожденная захваченной двумерной волной. В итоге при помощи формулы интегрирования по частям придаем неравенству (14) следующий вид:

$2\sqrt{\mathrm{\epsilon }}\mathrm{\lambda }{\int }_{\mathrm{П}}\mathrm{Y}(0,\mathrm{\xi }\text{'}){\nabla }_{\mathrm{\xi }\text{'}}·W(0,\mathrm{\xi }\text{'})d\mathrm{\xi }\text{'}=2\sqrt{\mathrm{\epsilon }}{E}_3(\mathbf{W},\mathbf{Y};\mathrm{\Xi })<-\mathrm{C\epsilon }.$ (16)

Поскольку собственная мода W не может быть соленоидальной всюду в упругой полуполосе П, находим точку Р ∈ П, в которой ∇_ξ' · W(P) ≠ 0, и подбираем функцию Y так, чтобы интеграл из левой части (16) стал отрицательным. В итоге, при λ > 0 неравенство (14) выполнено для пробной вектор-функции ψ^ε с компонентами (20) и достаточно малом ε > 0, т.е. дискретный спектр ℘_d оператора $\mathcal{A}$ в самом деле непустой. Первое собственное число задачи (10) обозначим M₁ а соответствующую собственную вектор-функцию — w₍₁₎ ∈ $\mathcal{H}$. При помощи приемов из [7] можно убедиться в экспоненциальном затухании w₍₁₎(ξ) при |ξ| → ∞.

При λ = 0 вектор-функция W — ограниченное решение задачи в четверти слоя Ξ, а значит, в ней реализуется пороговый резонанс [9–11].

К сожалению, вопрос о кратности дискретного спектра при любых значениях параметра λ остался открытым.

4. СЕЧЕНИЯ С ГЛАДКОЙ ГРАНИЦЕЙ

Сообщим известные сведения о собственных парах задачи (1), (2) (см. публикации [7, 8]). Асимптотическое представление собственных чисел выглядит так:

${\mathrm{\Lambda }}_m^h=h^{-2}B+h^{-1}{b}_J+h^{-1/J}{K}_m+O\left(h^{1-J/2}\right)$. (17)

Здесь J = 1 при ω = {x' = (x₁, x₂): |x'| < 1}, но J = 2 для области на рис. 2в, у которой строгий глобальный максимум κ₀ > 0 кривизны границы достигается в одной точке s₀ ∈ ∂ω. Положительные множители B и b₁ сложным образом зависят от интегральных характеристик собственной моды W в полуполосе П и, разумеется, от постоянных Ламе λ и μ. В случае круга K_m — собственное число обыкновенного дифференциального уравнения наединичной окружности

$\begin{array}{l}-A{\partial }_s^{2}V\left(s\right)=KV\left(s\right), s\in \partial \mathrm{\omega },\end{array}$ (18)

причем (n, s) — локальная система координат, т.е. расстояние до контура ∂ω, измеренная вдоль внешней нормали, и длина дуги на нем. Во втором случае K_m — собственное число уравнения гармонического осциллятора (см., например, книгу [15]):

$\begin{array}{l}-A{\partial }_{\mathrm{\eta }}^{2}V\left(\mathrm{\eta }\right)+a{\mathrm{\eta }}^{2}V\left(\mathrm{\eta }\right)=KV\left(\mathrm{\eta }\right), \mathrm{\eta }\in ℝ,\end{array}$ (19)

где $\mathrm{\eta }=h^{-1/2}\left(s-s_0\right)$ — растянутая координата (ср. сообщение [8]), а коэффициенты A > 0 и a > 0 зависят от W и λ, μ, а также от ${\partial }_s^2\kappa \left(s_0\right)<0$. Кроме того, множитель b₂ в формуле (17) пропорционален величине ${\mathrm{\kappa }}_0>0$.

Отметим, что асимптотические представления собственных вектор-функций, нормированных согласно формуле (6), приобретают вид

$u_{\left(m\right)}^h\left(x\right)=\left\{\begin{array}{l}{h}^{-1}\left(V_m\right(s\left)W\right(-h^{-1}n,h^{-1}z)+O(h\left)\right)\mathrm{при}\mathit{\text{ J}}\text{ = 1,}\\ h^{-5/4}\left(V_m\right(h^{-1/2}(s-s_0)\left)W\right(-h^{-1}n,h^{-1}z)+O(h^{1/2}\left)\right)\text{ при}\mathit{\text{ J}}\text{ = 2,}\end{array}\right.$

где V_m — собственная функция уравнения (18) или (19), а различие в показателях степеней малого параметра h обусловлено разным растяжением координат.

Для кругового и эллиптического колец (рис. 4) асимптотические серии (17) собственных чисел задачи (1), (2) тиражируются: асимптотические конструкции годятся соответственно для внутренней окружности на рис. 4a, или нескольких точек глобальных и локальных максимумов кривизны, помеченных значком • на рис. 4б.

Рис. 4. Круговое (а) и эллиптическое (б) кольца. Точки максимумов кривизны (б) снабжены метками •.

5. ПРЯМОУГОЛЬНОЕ СЕЧЕНИЕ И λ ˃ 0

В противоположность технически сложному исследованию спектра задачи (10) асимптотика первых четырех (по количеству вершин прямоугольника) собственных чисел из последовательности (5) легко выводится при помощи максиминимального принципа [13, теорема 10.2.2] и принимает вид

${\mathrm{\Lambda }}_{\mathit{k}}^{\mathit{h}}$ = h^-2(M₁ + O(e^-δ/h)), δ > 0, k = 1,…,4. (20)

Соответствующие собственные вектор-функции задачи (1), (2) допускают представления

$u_{\left(k\right)}^h\left(x\right)=h^{-3/2}\left(w_{\left(1\right)}\left({\xi }^{\left(k\right)}\right)+O\left(e^{-\delta /h}\right)\right),$

причем k = 1,…,4 и ξ^(k) — растянутые h⁻¹ в раз декартовы координаты с центрами в вершинах прямоугольного сечения.

Асимптотическое строение собственных чисел ${\mathrm{\Lambda }}_m^h$ с номерами m ≥ 5 — полностью открытый вопрос из-за отсутствия информации о кратности дискретного спектра задачи (10) и появления у нее пороговых резонансов.

6. ПРЯМОУГОЛЬНОЕ СЕЧЕНИЕ И λ = 0

Поскольку кратность дискретного спектра осталась неизвестной, обсуждаем две ситуации.

Если и при λ = 0 дискретный спектр оператора $\mathcal{A}$ остается непустым, то начальные члены последовательности (5) по-прежнему имеют вид (20).

В случае ℘_d = ∅ благодаря тому, что в задаче (10) при λ = 0 возникает двойной пороговый резонанс, асимптотика собственных чисел становится такой:

${\mathrm{\Lambda }}_m^h=h^{-2}{\mathrm{\beta }}_1+K_{\mathit{m}}\mathit{+}O\left(h^{\mathrm{1}\mathrm{/}\mathrm{2}}\right)$.

Здесь ${\left\{K_m\right\}}_{m\in \mathrm{\mathbb{N}}}$ — объединенная и упорядоченная последовательность собственных чисел задач Неймана для обыкновенных дифференциальных уравнений

$\begin{array}{l}\begin{array}{l}-A{\partial }_{\mathit{\text{s}}}^2{V}_p\left(s\right)=K{V}_p\left(\mathit{\text{s}}\right), s\in \left(-{\mathcal{l}}_p,{\mathcal{l}}_p\right), \end{array}\\ \pm {\partial }_s{V}_p\left(\pm {\mathcal{l}}_p\right)=\mathrm{0,}\end{array}$(21)

на сторонах прямоугольника

ω = ($-{\mathcal{l}}_1,{\mathcal{l}}_1$) × ($-{\mathcal{l}}_2,{\mathcal{l}}_2$).

При этом задачи (21) с индексами p = 1, 2 учитываются дважды — для каждой из противоположных сторон. Асимптотика собственных вектор-функций $u_{\left(m\right)}^h$ устроена достаточно сложно из-за возникновения угловых пограничных слоев.

7. НЕСКОЛЬКО ЗАМЕЧАНИЙ

Для сечений, изображенных на рис. 2, в разд. 4–6 представлены лишь основные (первые) асимптотические серии собственных чисел задачи (1), (2) (или (3) в вариационной форме). В разд. 4 уже упоминалось, что для обоих колец на рис. 4 возникают и другие серии собственных числах с устойчивыми асимптотиками. В случае прямоугольного сечения также можно построить собственные числа, порожденные двумерной (8) или одномерной (21) моделями упругой прокладки Ω^h. Это не сделано в сообщении по причине отсутствия информации о пороговых резонансах задач теории упругости в полуполосе (12) и четверти слоя (9), и потому обоснованно поставить краевые условия на сторонах или в вершинах прямоугольника не удается. Подчеркнем, что при отсутствии порогового резонанса в задаче (10) при λ > 0 условия Неймана в задачах (21) заменяются условиями Дирихле в точках $s = \pm {\mathcal{l}}_p$.

По-видимому, кратности дискретного спектра и пороговые резонансы можно определить разве лишь при помощи численных методов: в силу общих результатов [11] доступны приемы изучения названных объектов на основе вычисления устойчивых интегральных характеристик задач для упругих тел П и Ξ.

Предложенный в разд. 3 подход к изучению спектра трехмерной задачи теории упругости весьма чувствителен к геометрической и материальной симметриям. Какие-либо результаты о спектре анизотропного сектора слоя с произвольным углом продольного сечения неизвестны.

Вывод двумерной модели (8) для ортотропной прокладки Ω^h = ω × (0,h) не встречает заметных препятствий согласно общим асимптотической процедурам [6]. Кроме того, приемы из работы [12] и книги [6] позволяют распространить модель и на прокладки с искривленной боковой поверхностью подходящих форм. Вопрос о поведении собственных частот тонких прокладок переменной толщины не рассматривался.

ИСТОЧНИК ФИНАНСИРОВАНИЯ

Работа выполнена при поддержке Министерства науки и высшего образования Российской Федерации (проект № 124041500009-8).
