Self-similar solutions of the bed deformation

全文:

Традиционно для изучения деформаций дна, возникающих под воздействием протекающего по нему гидродинамического потока, используют нестационарные русловые модели [1], требующие значительных вычислительных затрат [2]. Поскольку результаты решения таких задач используются в большом количестве прикладных проектов (прокладка трубопроводов по дну рек [3, 4], деформирование донной поверхности в нижних бьефах гидроузлов [5–7], воздействия движителей судов на дно [8] и т.д.), то возможность сокращения времени расчета имеет большое значение для практики.

В работе выполнен анализ возможности использования автомодельного характера донной деформации для значительного сокращения расчетного времени руслового процесса, эволюционирующего в автомодельном приближении.

1. Автомодельный размыв дна

Экспериментальные данные донной поверхности, размываемой под действием гидродинамического потока [3–8], показывают, что данные процессы имеют автомодельный характер [9–11]. На рис. 1 представлены серии экспериментальных кривых, из которых видно, что донную поверхность во все моменты времени можно представить в следующем виде:

$\sigma \left(\frac{x}{{\zeta }_0\left(t\right)}\right)=\frac{\zeta (t,x)}{{\zeta }_0\left(t\right)}=\left\{\begin{array}{c}-\sin 2\pi q\frac{x}{{\zeta }_0\left(t\right)},q\frac{x}{{\zeta }_0\left(t\right)}\in \left(\mathrm{0,}1\right)\\ \mathrm{0,}q\frac{x}{{\zeta }_0\left(t\right)}\notin \left(\mathrm{0,}1\right)\end{array}\right.$ (1)

$q={\zeta }_0\text{/}\lambda .$ (2)

Физически величина q равна крутизне донной волны и по данным экспериментов различных русловых процессов является постоянной величиной. Например, по данным экспериментальных кривых для эволюции донной поверхности под трубой на дне реки q = ζ₀ / λ = 0.08 (рис. 1а [11]). Другой пример эволюции донной поверхности под воздействием плоской придонной струи (течение из-под щита), по данным работы [6], изображен на рис. 1б. Из него видно, что для шести различных моментов времени сохраняется синусоидальная форма донной поверхности, меняются длина и амплитуда донной волны, а их отношение остается постоянным.

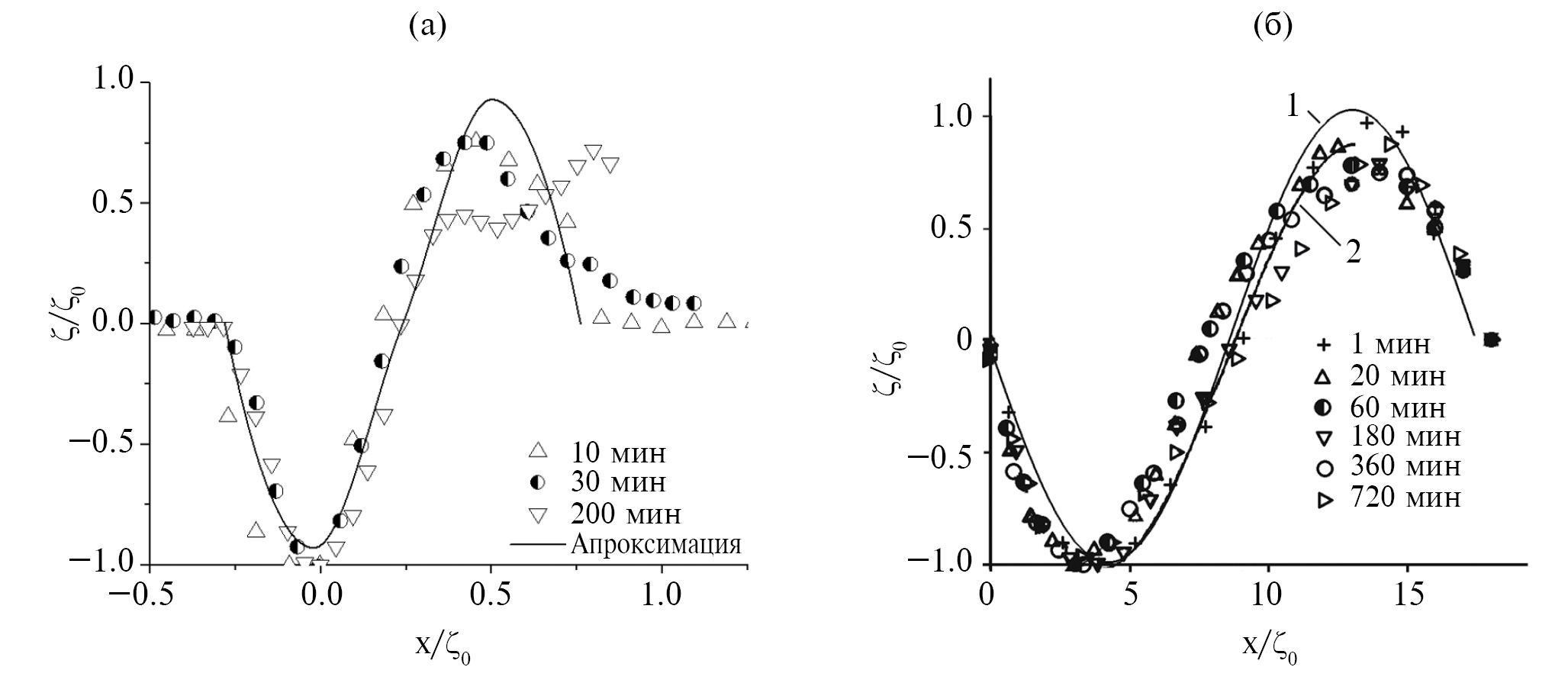

Рис. 1. Эволюция донной поверхности: а – под трубой на дне реки [11], б – под воздействием плоской придонной струи по данным работы [6], 1 – синусоидальная аппроксимация.

Автомодельные синусоидальные формы (1) изображены на рис. 1 в виде сплошных линий. Изменение амплитуды волны ζ₀(t) и ее длины λ(t) во времени аппроксимируются степенными функциями

$\lambda =\alpha t^{\beta },{\zeta }_0=q\alpha t^{\beta }.$ (3)

Например, для автомодельных донных форм на рис. 1б α = 70, β = 1 / 8.

2. Математическая постановка задачи

При описании эволюции уровня донной поверхности ζ используется закон сохранения донного материала (уравнение Экснера)

$\left(1-\epsilon \right)\frac{\partial \zeta }{\partial t}+\frac{\partial G}{\partial x}=\mathrm{0,}$ (4)

где G – объемный расход влекомых наносов для частиц грунта, движущихся в активном придонном слое, ε – пористость донного материала.

Для замыкания уравнения (4) используется теоретическая зависимость

$\begin{array}{c}G=G_0\frac{{\left(T-T_c\right)}^{3/2}\eta \left(T-T_c\right)}{1+\Gamma },\Gamma =\frac{1}{tg\varphi }\frac{\partial \zeta }{\partial x},\\ \\ T_c=T_{0c}\left(1+\Gamma \right),\\ G_0=\frac{g_0}{g\left({\rho }_s-{\rho }_w\right)\sqrt{{\rho }_w}},g_0=\frac{4}{3\kappa tg\phi },\\ \\ T_{0c}=\frac{9}{8}\frac{{\kappa }^{2}tg\varphi \left({\rho }_s-{\rho }_w\right)gd}{c_x},\end{array}$ (5)

где T_c – критическое придонное касательное напряжение, T_c0 – критическое напряжение на ровном дне, η(z) – функция Хевисайда.

Теоретическая зависимость (5) подтверждена всеми наиболее известными и надежными экспериментальными данными. Уравнения (5) и (4) совместно с уравнениями гидродинамики представляют собой замкнутую, но весьма сложную систему уравнений, позволяющую рассчитывать эволюцию донной поверхности под воздействием различных гидродинамических факторов: течение под трубой, под воздействием придонной струи и другие. Используя автомодельную геометрию донной волны, можно описать ее эволюцию, сократив расчетное время почти на два порядка.

3. Уравнение для распределения напряжения на донной поверхности при отсутствии транзитных наносов

С помощью автомодельного решения (1) можно найти распределение напряжения на донной поверхности. Для этого подставим его в уравнение Экснера. Для производной по времени функции ζ(t, x) имеем

$\begin{array}{l}\frac{\partial \zeta }{\partial t}=q\left(-\dot{\lambda }\sin \left(\frac{2\pi }{\lambda \left(t\right)}x\right)+\lambda \cos \left(\frac{2\pi }{\lambda \left(t\right)}x\right)\frac{2\pi x}{{\lambda }^2\left(t\right)}\dot{\lambda }\right)=\\ =q\dot{\lambda }\left(-\sin \left(\frac{2\pi }{\lambda \left(t\right)}x\right)+\frac{2\pi x}{\lambda \left(t\right)}\cos \left(\frac{2\pi }{\lambda \left(t\right)}x\right)\right),\dot{\lambda }=\frac{d\lambda }{dt}.\end{array}$

Проинтегрируем уравнение Экснера (4) по x:

$\begin{array}{c}(1-\epsilon )\underset{0}{\overset{x}{\int }}\frac{\partial \zeta }{\partial t}dx+G(t,x)=G\left(0\right),\\ \underset{0}{\overset{x}{\int }}\frac{\partial \zeta }{\partial t}dx=q\dot{\lambda }\left[x\sin \left(\frac{2\pi x}{\lambda }\right)-\frac{\lambda \left(1-\cos \left(\frac{2\pi x}{\lambda }\right)\right)}{\pi }\right]=\\ =-\frac{q}{2\pi }\dot{\lambda }\lambda \Phi \left(\xi \right)\Rightarrow \\ \Rightarrow G(t,x)-G\left(0\right)=(1-\epsilon )\frac{q}{2\pi }\dot{\lambda }\left(t\right)\lambda \left(t\right)\Phi \left(\xi \right),\\ \Phi \left(\xi \right)=2-2\cos \xi -\xi \sin \xi ,\xi =\frac{2\pi x}{\lambda }.\end{array}$

Отсюда, предполагая, что G(0) – (транзитный расход наносов) равен нулю, с помощью (5) получим уравнение для распределения напряжения на донной поверхности T:

$G_0\frac{{\left(T-T_c\right)}^{3/2}\eta \left(T-T_c\right)}{1+\Gamma }=(1-\epsilon )\frac{q}{2\pi }\dot{\lambda }\left(t\right)\lambda \left(t\right)\Phi \left(\xi \right),$

разрешая которое относительно T, найдем

$\begin{array}{c}\frac{T}{T_{0c}}=1-\frac{2\pi q}{tg\phi }\cos \xi +\\ +{\left((1+\Gamma (\xi \left)\right)\Phi \left(\xi \right)\right)}^{2/3} \Lambda {\left(t\right)}^{2/3},\\ \Lambda \left(t\right)=\frac{\left(1-\epsilon \right)q}{2\pi }\frac{\dot{\lambda }\left(t\right)\lambda \left(t\right)}{G_0{T_{0c}}^{3/2}},\\ \Gamma =\frac{1}{tg\varphi }\frac{\partial \zeta }{\partial x}=-\frac{2\pi q}{tg\phi }\cos \xi ,\\ \xi =\left(\frac{2\pi }{\lambda \left(t\right)}x\right).\end{array}$ (6)

Графики функций Φ(ζ) и Г(ζ), входящих в (6), изображены на рис. 2а, 2б соответственно.

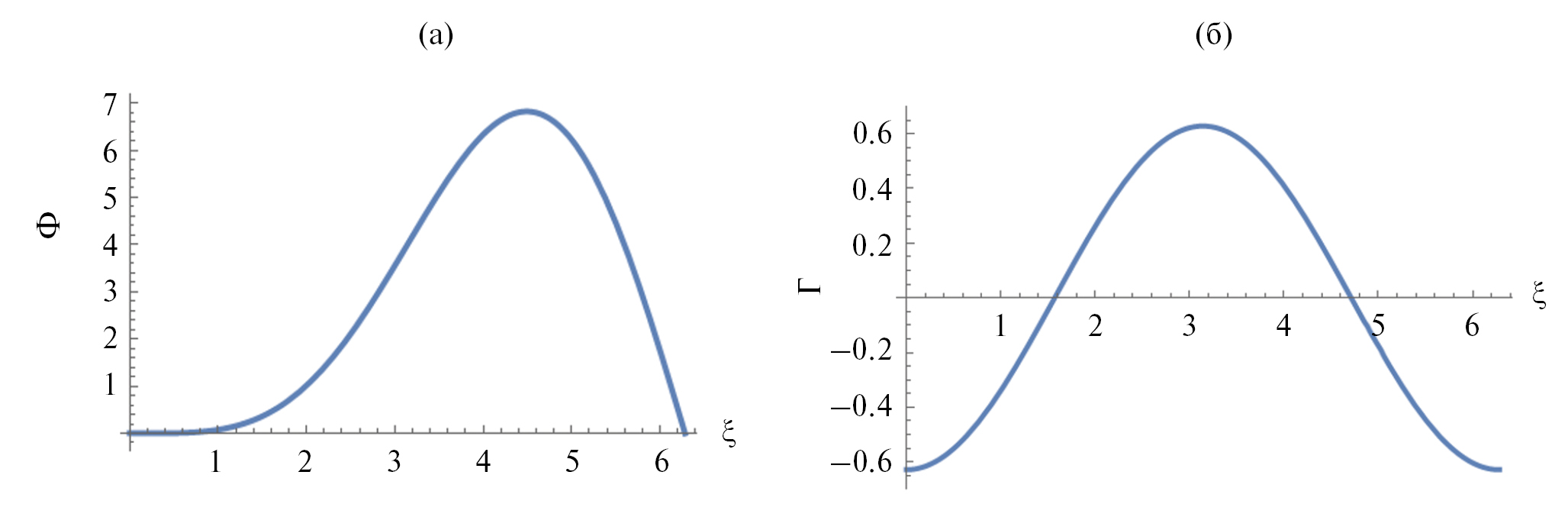

Рис. 2. Графики функций Ф(ξ) (а) и Г(ξ) (б).

С помощью (6) можно получить связь среднего значения напряжения на донной волне с функцией Λ(t):

$\begin{array}{l}\frac{\overline{T}\left(\lambda \right)}{T_{0c}}=\frac{1}{2\pi }\underset{0}{\overset{2\pi }{\int }}\frac{T}{T_{0c}}d\xi =1+-{\Lambda }^{2/3},\\ -=\frac{1}{2\pi }\underset{0}{\overset{2\pi }{\int }}{\left(1-\frac{2\pi q}{tg\phi }\cos \xi \right)}^{2/3}\Phi {\left(\xi \right)}^{2/3}d\xi .\end{array}$

Коэффициент С при изменении множителя $\frac{2\pi q}{tg\phi }$ на интервале (0.4, 0.8) меняется незначительно в пределах (1.97, 2.01). Поэтому можно принять

$\frac{\overline{T}\left(\lambda \right)}{T_{0c}}=\frac{1}{2\pi }\underset{0}{\overset{2\pi }{\int }}\frac{T}{T_{0c}}d\xi =1+2{\Lambda }^{2/3}.$ (7)

Разрешая с помощью (6) это уравнение относительно dλ / dt, получим дифференциальное соотношение:

$\frac{d\lambda }{dt}=\frac{K}{\lambda }{\left(\frac{\overline{T}\left(\lambda \right)}{T_{0c}}-1\right)}^{3/2},K=\frac{\pi G_0{T_{0c}}^{3/2}}{\sqrt{2}(1-\epsilon )q}.$ (8)

4. Схема расчета эволюции автомодельной донной волны

Предлагается следующий алгоритм для расчета эволюции донной волны в автомодельной форме (3) с помощью уравнения (8). Пусть имеется набор донных волн в виде (1) с длинами волн λ₁, λ₂, ..., λ_k. Для каждой донной волны λ_i из решения уравнений гидродинамики численно находится распределение напряжений на равномерной сетке донной волны: T₁, T₂, ..., T_N. По этим значениям по формулам

$\frac{\overline{T}\left(\lambda \right)}{T_{0c}}=\frac{1}{N}\sum _{i=1}^N\frac{T_i}{T_{0c}},T_{0c}=\frac{9{\kappa }^{2}tg\varphi }{8c_x}({\rho }_s-{\rho }_w)gd$

вычисляются значения

$\overline{T}\left({\lambda }_1\right)/T_{0c},\overline{T}\left({\lambda }_2\right)/T_{0c},\mathrm{...,}\overline{T}\left({\lambda }_k\right)/T_{0c}$

и из дифференциального соотношения (8) находится таблица значений производных

${\dot{\lambda }}_1\left({\lambda }_1\right),{\dot{\lambda }}_2\left({\lambda }_2\right),\mathrm{...,}{\dot{\lambda }}_k\left({\lambda }_k\right),{\dot{\lambda }}_i=\frac{d{\lambda }_i}{dt}.$

Аппроксимация табличных значений в виде

$\frac{d\lambda }{dt}=A{\lambda }^{-n}$ (9)

находится методом наименьших квадратов. Из условия минимума функции

$F=\sum _{i=1}^k(\ln {\dot{\lambda }}_i-\ln A+n\ln {\lambda }_i{)}^2$

получаем систему двух линейных относительно lnA и n уравнений

$\begin{array}{c}\sum _{i=1}^k(\ln {\dot{\lambda }}_i-\ln A+n\ln {\lambda }_i)=\mathrm{0,}\\ \sum _{i=1}^k(\ln {\dot{\lambda }}_i-\ln A+n\ln {\lambda }_i)\ln {\lambda }_i=0.\end{array}$  (10)

В свою очередь, уравнение (9) имеет точное решение

$\lambda \left(t\right)={\left(\left(n+1\right)A\right)}^{1/\left(n+1\right)}{t}^{1/\left(n+1\right)}.$  (11)

После подстановки в него найденных из системы уравнений (10) значений A и n получаем функцию λ(t). Такой подход позволяет существенно сократить расчетное время.

5. Расчетный пример

Для численного расчета напряжений на синусоидальном дне использовался открытый программный комплекс OpenFOAM. Рассматривались обтекания цилиндра (диаметр D = 0.1 м) с различными формами донной поверхности потоком воды со скоростью 0.4 м/c. Определялись напряжения на донной поверхности для синусоидальных форм с длинами волн λ = 0.125, 0.2, 0.3, 0.4, 0.6 и крутизной q = a / λ = 0.08. На рис. 3 представлены постановка задачи (а) и различные формы донных синусоидальных волн (б); результаты расчета обтекания цилиндра над донными волнами: длина волны 3D (в) и длина волны 6D (г).

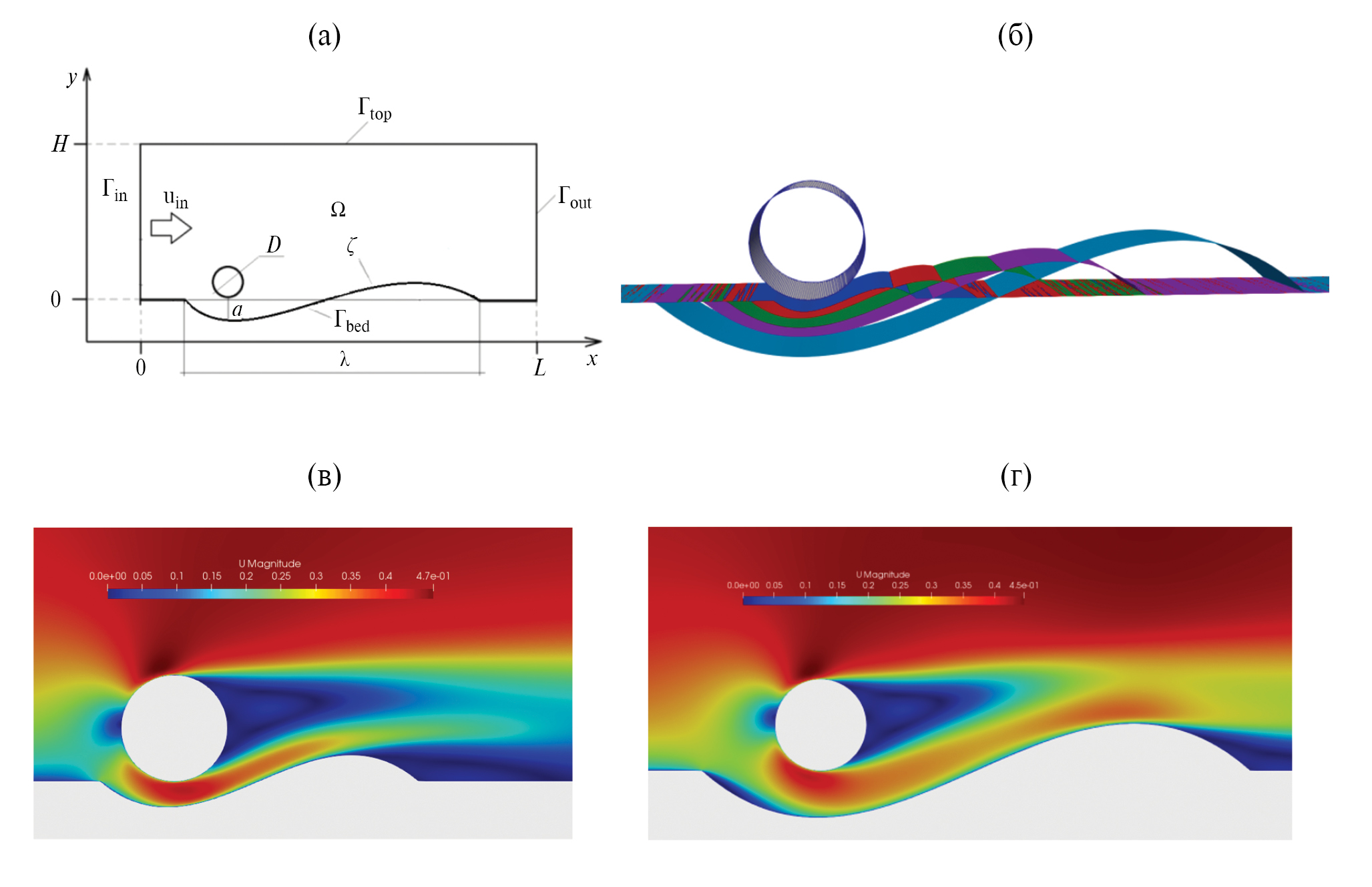

Рис. 3. Постановка задачи обтекания цилиндра: а – схема расчетной области. Г_in – входная граница, Г_out – выходная граница, Г_bed – донная граница, Г_top – верхняя граница; б – формы донной поверхности; результаты расчета обтекания цилиндра над донными волнами: в – длина волны 3D; г – длина волны 6D.

По результатам численного моделирования для пяти значений длин волн λ с крутизной волн q = 0.08 получены средние напряжения $\overline{T}=\mathrm{0.99,}\mathrm{0.84,}\mathrm{0.56,}\mathrm{0.46,}0.42$. Данные для песка на дне в системе СИ: диаметр песчинок d = 0.00035, пористость ε = 0.35, параметр Кармана ê = 0.25, коэффициент сопротивления песчаных частиц c_x = 0.55, предельный угол трения tg φ = 0.5, плотность песка ρ_s = 2650, плотность воды ρ_w = 1000. Напряжение на бесконечности ~0.36. Транзитные наносы отсутствуют.

По представленным данным определяем

$\begin{array}{c}{G}_0=\frac{4}{3\kappa tg\phi g\left({\rho }_s-{\rho }_w\right)\sqrt{{\rho }_w}}=\mathrm{0.0000209,}\\ T_{0c}=\frac{9{\kappa }^{2}tg\varphi }{8c_x}({\rho }_s-{\rho }_w)gd=\mathrm{0.362,}\\ K=\frac{\pi G_0{T_{0c}}^{3/2}}{\sqrt{2}(1-\epsilon )q}=0.000194\end{array}$

и с помощью (8) находим значения скорости изменения длины волны dλ / dt = 0.00355, 0.00147, 0.000262, 0.0000686, 0.0000209.

Результаты расчетов представлены в табл. 1.

Таблица 1

Методом наименьших квадратов из системы уравнений (10) находим коэффициенты интерполяционной функции $\dot{\lambda }=A{\lambda }^{-n}$ lnA = −12.47, A = 0.00000385, n = 3.42. Сравнение интерполяционной кривой $\dot{\lambda }=A{\lambda }^{-n}$ с представленными в табл. 1 красными точками приведено на рис. 4а. Решение определяется по формуле (11). Подставляя найденные значения A, n, получим

$\lambda \left(t\right)\left(м\right)\text{\hspace{0.05em} =\hspace{0.05em} }0.0834{\left(t\left(c\right)\right)}^{0.226}\text{ = \hspace{0.17em}}0.211{\left(t\left(мин\right)\right)}^{0.226}$ .

График зависимости

$\zeta \left(t\right)/D=0.0169t^{0.226}/D$

изображен на рис. 4б синей линией в сравнении с экспериментальными данными [11] и результатами расчета непрерывного размыва донной поверхности и деформации сетки [12].

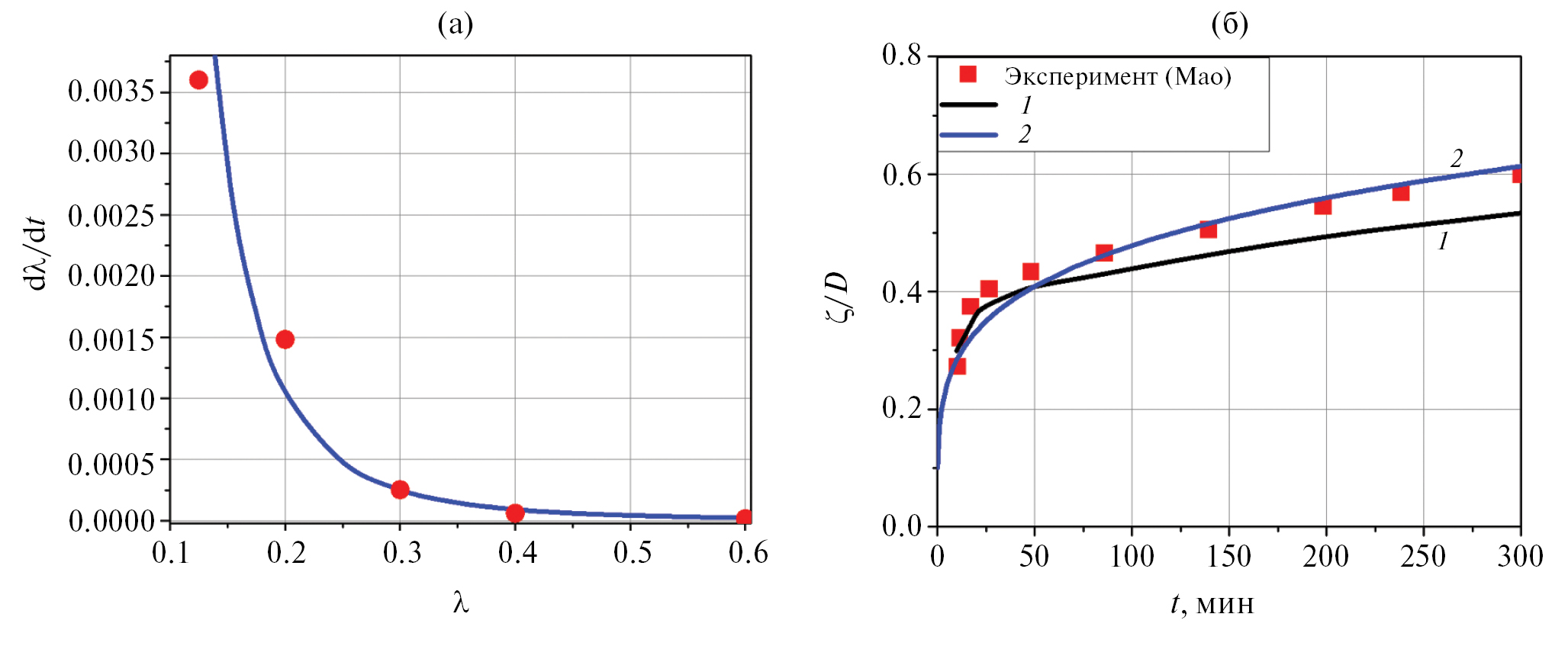

Рис. 4. Сравнение результатов: а – расчетные точки со степенной аппроксимацией; б – расчет [12] (1), экспериментальные данные [11] (красные точки), предложенная модель (2).

Из графика видно удовлетворительное совпадение численного расчета и эксперимента с теоретической моделью. Погрешность вычислений ζ(t) не превышает нескольких процентов. При этом численное моделирование гидродинамики с учетом размыва требует до 8 ч. Определение напряжений для 5 рассмотренных случаев и решение задачи по предложенному алгоритму составило порядка 15 мин, т.е. расчетное время сократилось в 30 раз. Стоит отметить, что предложенная модель зависит от численных результатов напряжений на донной поверхности, которые напрямую определяются моделью турбулентности и их коэффициентами, реализацией пристеночных функций, расчетной сеткой, что может привести к увеличению погрешности расчета. Можно также отметить, что точность расчета практически не изменится, если выбрать из таблицы значения только для четырех длин волн $\lambda =:1.25D,3D,4D$. При этом время сократится на 20%.

Таким образом, предложенная модель позволяет дать приемлемую оценку глубины размыва донной поверхности за расчетное время, почти на два порядка меньшее прямого численного моделирования.
