Qualitative characteristics and color causes of dolomite type nephrite, Voimakan deposit, Meadle-Vitim mountain country

Full Text

Введение

Нефрит – высоколиквидный ювелирно-поделочный камень, плотный агрегат моноклинного амфибола тремолит-ферроактинолитового ряда, преимущественно тремолита, обладающий характерной спутанно-волокнистой микроструктурой. Нефрит особенно ценится в Китае, Новой Зеландии, на тихоокеанском побережье Северной Америки.

Месторождения нефрита подразделяются на два эндогенных геолого-промышленных типа. Первый тип – апосерпентинитовый в метасоматитах офиолитов. Второй тип – аподоломитовый в тремолит-кальцитовых магнезиальных скарнах. Россыпи, преимущественно аллювиальные, обычно приурочены к коренным месторождениям.

По состоянию на 01.01.2022 Государственным балансом запасов в России учтены 26 месторождений апосерпентинитового и аподоломитового нефрита. В 2022 г. разрабатывались Кавоктинское, Нижне-Олломинское, Сергеевская залежь, Хайтинское, Голюбинское месторождения аподоломитового нефрита в Бурятии. Воймаканское месторождение нефрита в Бурятии подготавливалось к отработке, Удоканское в Забайкальском крае и Буромское в Бурятии разведывались. В нераспределенном фонде месторождений аподоломитового нефрита нет. Все российские месторождения аподоломитового нефрита находятся в Витимской нефритоносной провинции.

За рубежом большинство месторождений аподоломитового нефрита находятся в Китае, их названия транскрибированы по системе Палладия. Наиболее крупные известные месторождения – в Северо-Западном Китае. В Синцзян-Уйгурском автономном районе находится отрабатываемый уже 6 тысяч лет нефритоносный пояс Хотан как с коренными месторождениями [1–5], так и знаменитыми россыпными месторождениями Юрункаш – «река белого нефрита», и Каракаш – «река черного нефрита» [6–9]. К поясу Хотан с востока примыкает нефритоносный район Алтынтаг [10–14]. Еще восточнее в провинции Цинхай находятся месторождения Голмуд и другие [15–17]. Ряд месторождений находится в Северо-Восточном Китае: Тели – в провинции Хэйлунцзян [18–20], Паньши – в провинции Гирин [21], Сюань и Санпиюй – в провинции Ляонин [22, 23]. В Восточном Китае известно месторождение Сяомэйлин в провинции Цзянсу [24, 25]. В Юго-центральном Китае находятся месторождения Луаньчуань в провинции Хэнань [26, 27] и Дахуа в Гуанси-Джуанском автономном районе [28–30]. В Юго-западном Китае – месторождения Лунси в провинции Сычуань [31, 32] и Лодянь в провинции Гуйжоу [33, 34].

В других странах следует отметить месторождение Чхунчхон в Южной Корее [35–37], район Коуэлл на полуострове Эйр в Южной Австралии [38, 39], месторождение Альпе Мастабия (Вал Маленко) в Ломбардии, Италия [40], месторождение Злоты Сток в Нижней Силезии, Польша [41–43].

Научно-исследовательские работы на российских месторождениях аподоломитового нефрита проводились в основном в 1980-х гг. В какой-то мере исследования нефрита Витимской нефритоносной провинции возобновлены лишь в последние годы [44–48].

Окраска – важное свойство камнесамоцветного сырья, в том числе и нефрита, определяющая уровень качества ювелирно-поделочного камня и стоимость изделия. Для апосерпентинитового нефрита характерны различные оттенки зелёного цвета до коричневого (табачного, болотного) и чёрного. Для аподоломитового нефрита характерен широкий диапазон окрасок от белого, серого до светло-зелёного (салатного), коричневого (медового) и чёрного.

Окраска нефрита зависит от его химического состава и механических примесей – чистый тремолит бесцветен. Традиционно считается, что окраска нефрита определяется содержанием железа и отношением двух- и трехвалентного железа, показано это и для аподоломитового нефрита Витимской нефритоносной провинции [45, 46]. В качестве причин идиохроматической окраски рассматриваются изоморфные примеси хрома, ванадия, марганца, никеля. Аллохроматическая окраска может быть вызвана примесью таких минералов, как графит, хлорит, хромгроссуляр, оксиды и гидроксиды железа и марганца, молибденит, галенит. Для точного определения причин окраски необходимы кристаллохимические исследования, проведенные в данной работе на примере Воймаканского месторождения.

Определение качества нефрита – сложная задача, зависящая от ряда параметров: блочности, цвета, однородности окраски либо ценящейся неоднородности (эффекта «кошачьего глаза», каемки прокрашивания, декоративных дендритов), количества, размера и распределения включений инородных минералов и горных пород, развития вторичных минералов, блеска. Наиболее ценится яркий голубовато-зеленый нефрит с минимальным количеством зерен хромита, белый нефрит и тремолитовый «кошачий глаз». Высоко ценятся аллювиальные гальки и валуны нефрита, особенно с поверхностными корочками прокрашивания – например, белый нефрит с красной корочкой, позволяющей вырезать многоцветное изделие.

В СССР и России не было и нет государственного стандарта на нефрит. Первым документом, определяющим требования к нефриту, стали «Технические условия ТУ 41-01-297-77 «Нефрит в блоках», утвержденные Всесоюзным промышленным объединением «Союзкварцсамоцветы». Их сменили «Технические условия ТУ 41-07-052-90 «Камни цветные природные в сырье», утвержденные Научно-производственным объединением «Кварцсамоцветы».

В соответствии с ними различается нефрит ювелирный саянский, витимский – зеленый различных тонов и оттенков, белый различных оттенков, черный. Окраска однотонная равномерная. Допускается слабовыраженная неоднородность в окраске и равномерная вкрапленность темных минералов размером не более 2 мм в диаметре при концентрировании не более двух включений на 1 см². Для первого сорта минимальные размеры сортового камня не менее 100×100×50 мм, для второго сорта – 30×50×30 мм.

Нефрит поделочный саянский, витимский – зеленый различных тонов и оттенков, белый, черный, «табачный». Окраска пятнистая, струйчатая. Допускаются инородные включения минералов и трещиноватость, не влияющие на механическую прочность камня и его полируемость. Первый сорт – неоднородность окраски слабо выражена, минимальные размеры сортового камня не менее 100×100×100 мм. Второй сорт – неоднородность окраски ярко выражена, минимальные размеры сортового камня не менее 100×100×50 мм.

Несложно заметить, что технические условия 1990 г. не учитывают современных тенденций мирового, точнее китайского, рынка, особенно в отношении привлекательных для него цветовых неоднородностей нефрита. В настоящее время горнодобывающие компании разрабатывают и утверждают стандарты предприятия, но они действуют лишь в отношении нефрита, добываемого на их лицензионных площадях.

В Китае до сих пор нет устоявшегося стандарта определения сортности. Обычно используется наименование конкретного месторождения. Например, нефрит наивысшего качества называют «Хотанский нефрит». При этом под таким названием продается нефрит с разных месторождений, даже наиболее качественный зеленый апосерпентинитовый нефрит из Бурятии и Британской Колумбии. Тем не менее разрабатываются местные стандарты, например стандарт зеленого апосерпентинитового нефрита месторождения Манас, выпущенный Бюро по надзору за качеством Синьцзян-Уйгурского автономного района. Стандарт распространяется на зеленый нефрит, добываемый в этом районе. В стандарте используются цвет, текстура и просвечиваемость для разделения зеленого нефрита Манас на четыре сорта: отличный, хороший, мелкодисперсный и плохой. Традиционные сорта следующие.

Хотанский нефрит белый, желтый, голубовато-белый, серый, черный из уезда Хотан Синьцзян-Уйгурского автономного района. Он почти полностью состоит из тремолита, но может содержать до 5 мас. % примесей, таких как диопсид, эпидот, клинозоизит, оливин, доломит, кварц, магнетит, пирит, апатит, лимонит и углеродистые вещества, рассеянные в нефрите и придающие различные оттенки цвета. Различают четыре цветовые разновидности: белый, желтый, синий и черный хотанский нефрит. Наиболее ценный белый хотанский нефрит, обычно от белого до очень бледно-желтого цвета, содержащий более 99 мас. % тремолита, и желтый хотанский нефрит, который обязан своим более глубоким желтым цветом включениям оксидов железа. Синие разновидности содержат микроскопические включения голубовато-зеленых силикатных минералов (кроме актинолита), а черные разновидности содержат до 5 мас. % как минералов железа, так и углеродистых веществ.

Куньлунь или цинхайский нефрит бледно-зеленый, белый с восточной части гор Куньлунь в провинции Цинхай. Он состоит из актинолита и тремолита в различных пропорциях и, как правило, также содержит небольшое количество волластонита. Наиболее ценные блоки с узорами зеленого и белого цвета.

Ланьтяньский нефрит белый, желтовато-белый, желтый, серый, бледно-голубой, светло-зеленый из уезда Лантянь провинции Шэньси, Китай. Цвета обусловлены включениями оксидов железа (желтый), графита (серый) и минералов группы хлорита, эпидота или серпентина (бледно-голубой и светло-зеленый). В историческом месторождении Юйчуань нефрит содержит минералы группы серпентина, главным образом антигорит, которые придают ему зеленые узоры или зеленую окантовку.

Нефрит Манас зеленый, серо-зеленый, оливково-зеленый, темно-зеленый из уезда Манас Синьцзян-Уйгурского автономного района. Зеленый нефрит состоит в основном из тремолита и лишь в незначительной степени из актинолита. Зеленый цвет обусловлен микроскопическими включениями зеленых силикатов, в основном хлорита и минералов группы серпентина. Нефрит также часто содержит небольшое количество диопсида, гроссуляра и хромшпинели.

Нефрит Мэйлин белого, серовато-белого, серого цвета с месторождения Сяомэйлин, уезд Лиян, провинция Цзянсу. Типичный тремолитовый нефрит.

Нефрит Сюянь от белого до зеленого цвета с месторождения Сюянь в провинции Ляонин. Содержит как тремолит, так и актинолит в различных пропорциях. Некоторые разновидности могут также содержать антигорит.

Нефрит Наньян, или Душан, из уезда Наньян провинции Хэнань неоднородный белого, желтоватого цвета с розоватыми, зелёными, жёлтыми вкраплениями, используется для резьбы.

Различается также черный и белый нефрит. Аналогично в России покупатели из Китая часто просят «семерку», имея в виду апосерпентинитовый нефрит жилы № 7 Оспинского месторождения. При этом реальное происхождение нефрита их не интересует, а только высокое качество – яркий голубовато-зеленый цвет, повышенная просвечиваемость и малое количество зерен хромита.

Значительное количество нефрита в Китай поставляет канадская компания «Джэд Уэст», классифицирующая нефрит по категориям AAA, AA, A, B и C. AAA применяется к сырью для самых дорогих браслетов и подвесок, составляет 3 % производства компании. Категории АА и А отвечают сырью для рядовых ювелирных изделий. Резьба выполняется из нефрита сортов В и С. Сырье для резьбы составляет около 70 % продукции и продается по цене от 20 до 30 долларов за килограмм. Более низкие сорта используются для изготовления облицовочной плитки, погребальных урн и других декоративных целей. Промышленные сорта имеют более приглушенный цвет и более высокую концентрацию включений магнетита и трещин. Такая система оценки часто применяется в Китае для китайского и российского нефрита, при этом в большей мере учитываются блочность и выход сортового нефрита.

В данной работе приведены результаты исследования Воймаканского месторождения, находящегося на западном фланге Витимской нефритоносной провинции. Научно-исследовательские работы на этом месторождении ранее не проводились, публикации в открытой печати отсутствуют. Основное внимание уделено качественным характеристикам нефрита и причинам его окраски.

Воймаканское месторождение

Воймаканское месторождение аподоломитового нефрита находится в западной части Витимской нефритоносной провинции. В географическом отношении месторождение расположено на территории Баунтовского эвенкийского района Республики Бурятия в Средне-Витимской горной стране (рис. 1).

Воймаканское проявление апокарбонатного нефрита выявлено во время работ экспедиции “Байкалкварцсамоцветы” в 1981 г. А.П. Секериным при проведении рекогносцировочных маршрутов в среднем течении р. Ципы. Среди развалов элювиально-делювиальных глыб гранитов и мраморов были обнаружены валуны кальцит-тремолитовых скарнов. Геологоразведочные работы на Воймаканском проявлении проводились до 1991 г. в небольшом объеме в связи с наличием в этом районе более перспективных объектов. В 1990–2000-е гг. велась нелегальная добыча нефрита в карьере с нагорными канавами. Ситуация изменилась в 2012 г. после получения лицензии на геологическое изучение, разведку и добычу нефрита ЗАО «МС Холдинг».

Район расположения Воймаканского месторождения характеризуется развитием различных осадочных, метаморфических и интрузивных пород, осложнен тектоникой (рис. 1). В районе месторождения меандрирующая р. Ципа и её приток р. Воймакан протекают по типичной U-образной долине с широким, участками узким, скальным днищем. С ними связаны аллювиальные отложения русла р. Ципы и первой надпойменной террасы.

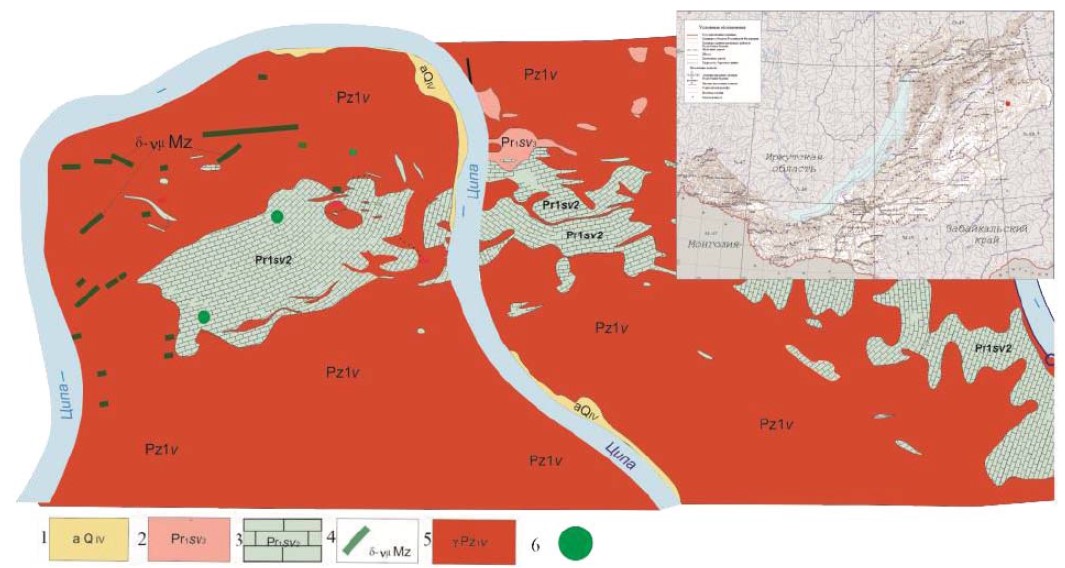

Рис. 1. Геологическая схема Воймаканского месторождения (по [49] с дополнениями и исправлениями): 1 – аллювиальные отложения; 2, 3 – суванихинская свита: 2 – верхняя подсвита: сланцы, гнейсы, амфиболиты, известняки, метаэффузивы; 3 – средняя подсвита: известняки, доломиты, сланцы; 4 – мезозойские интрузивы: габбро, диориты, габбро-диориты; 5 – Витимканский интрузивный комплекс: граниты, гранодиориты, диориты, аплиты, пегматиты; 6 – залежи нефрита

Fig. 1. Geological scheme of the Voimakan deposit (after [49] with additions and corrections): 1 – alluvial deposits; 2, 3 – Suvanikha formation: 2 – upper sub-formation: shales, gneisses, amphibolites, limestones, meta-effusives; 3 – middle sub-formation: limestones, dolomites, shales; 4 – Mesozoic intrusions: gabbro, diorites, gabbro-diorites; 5 – Vitimkan intrusive complex: granites, granodiorites, diorites, aplites, pegmatites; 6 – nephrite areas



Суванихинская свита нижнего протерозоя подразделяется на подсвиты. К верхней подсвите относятся кварц-биотитовые, биотит-кордиеритовые, силлиманит-биотитовые, биотит-роговообманковые сланцы, гнейсы, амфиболиты, прослои и горизонты кристаллических известняков, метаморфизованных кислых и основных эффузивов. К средней подсвите отнесены кристаллические известняки, доломиты с прослоями биотитовых сланцев.

Большая часть площади месторождения сложена выходами Витимканского интрузивного комплекса нижнего палеозоя. Первая фаза представлена порфировидными амфибол-биотитовые гранитами, гранодиоритами, диоритами, дайками аплитов, телами пегматитов. Вторая фаза – лейкократовыми биотитовыми равномернозернистыми, реже гнейсовидными гранитами, гранодиоритами. К мезозою отнесены дайки габбро, диоритов, габбро-диоритов.

В пределах Воймаканского месторождения широко распространены разрывные нарушения различного времени заложения, ориентировки и амплитуды. Отчетливо выделяются две диагональные системы разрывных нарушений северо-восточного и северо-западного простирания. Разрывные нарушения характеризуются наличием зон дробления и милонитизации с крутыми углами падения (60–90°). К зонам разломов приурочены дайки магматических пород, тела метасоматических пород.

Метасоматические изменения с образованием нефритоносных зон развиты вблизи контактов мраморизованных доломитов и амфиболитов (рис. 2). В гранитах метасоматические изменения выражаются в существенном увеличении содержаний эпидота, клиноцоизита, уменьшении содержания биотита, появлении тремолита и хлорита. В амфиболитах роговая обманка замещается тремолитом, плагиоклаз – эпидотом, появляется хлорит, порода преобразуется в эпидот-тремолитовый скарн. Метасоматические изменения в карбонатных породах проявлены сильнее, с образованием кальцит-тремолитовых скарнов с желваками, гнездами и жилами нефрита на небольшом удалении от гранитов.

На Правобережном участке Воймаканского месторождения нефрита выявлено 8 залежей нефрита. По залежам № 1 и 2 защищены запасы. На Левобережном участке работы продолжаются.

Залежь № 1 нефрита (рис. 2) залегает в теле кальцит-тремолитового скарна в доломитовом мраморе недалеко от контакта с метасоматизированными амфиболитом и гранитом. Отмечаются контакты с эпидот-тремолитовым скарном. Вдоль контактов залежь тектонизирована, по трещинам борозды и зеркала скольжения. Залежь № 1 имеет крутое падение на юго-запад, сложена тремя разрозненными телами (блоками), разделенными кальцит-тремолитовым скарном и находящимися на расстоянии 4,0–4,5 м друг от друга. Длина первого блока 12 м, мощность от 0,15 до 1,04 м, в среднем 0,58 м; длина второго блока 7 м, мощность 0,10–2,25 м, в среднем 1,74 м; длина третьего блока 7 м, мощность 0,17–0,65 м, в среднем 0,41 м.

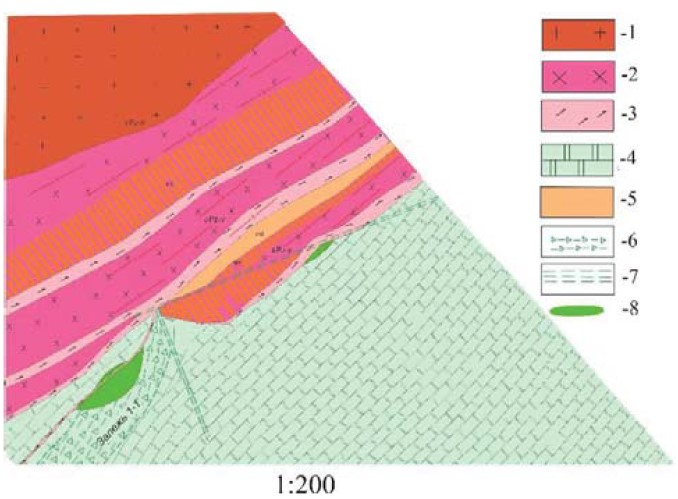

Рис. 2. Геологическая схема залежи 1 (по материалам [49] с дополнениями и исправлениями). Витимканский интрузивный комплекс: 1 – первая фаза: порфировидные амфибол-биотитовые граниты, гранодиориты, диориты, дайки аплитов, тела пегматитов; 2 – вторая фаза: лейкократовые биотитовые равномернозернистые, реже гнейсовидные граниты, гранодиориты; суванихинская свита: 3 – верхняя подсвита: кварц-биотитовые, биотит-кордиеритовые, силлиманит-биотитовые, биотит-роговообман-ковые сланцы, гнейсы, амфиболиты, прослои и горизонты кристаллических известняков, метаморфизованных кислых и основных эффузивов; 4 – средняя подсвита: кристаллические известняки, доломиты, прослои биотитовых сланцев; 5 – метасоматически измененные породы; 6 – тектонические брекчии; 7 – зоны разрывных нарушений; 8 – тела кальцит-тремолитовых скарнов с желваками и жилами нефрита

Fig. 2. Geological scheme of vein 1 (after [49] with additions and corrections). Vitimkan intrusive complex: 1 – first phase: porphyritic amphibole-biotite granites, granodiorites, diorites, aplite dikes, pegmatite bodies; 2 – second phase: leucocratic biotite equigranular, rarely gneiss-like granites, granodiorites; Suvanikha formation: 3 – upper sub-formation: quartz-biotite, biotite-cordierite, sillimanite-biotite, biotite-hornblende shales, gneisses, amphibolites, interlayers and horizons of crystalline limestones, metamorphosed acidic and basic effusives; 4 – middle sub-formation: crystalline limestones, dolomites, interlayers of biotite shales; 5 – metasomatically altered rocks; 6 – tectonic breccias; 7 – faults zones; 8 – calcite-tremolite skarns bodies with nephrite nodules and veins



Залежь № 2 залегает в теле кальцит-тремолитового скарна среди доломитового мрамора, недалеко от контакта с метасоматизированным гранитом, контакты кальцит-тремолитового скарна с доломитом катаклазированы и окварцованы. В плане залежь имеет форму крутопадающей линзы. По простиранию залежь прослежена на 15 м, мощность от 0,22 до 1,34 м, в среднем 0,59 м.

Материалы и методы исследования

Изучены образцы из кернов скважин, в меньшей мере из валовых проб, полученных в ходе геологоразведочных работ ООО «ВВС» по заказу ЗАО «МС Холдинг» на Воймаканском месторождении. Для детального исследования отобраны 12 образцов нефрита и 5 образцов вмещающих пород. Визуальное петрографическое и минералогическое изучение проводилось при естественном освещении, применялась фотофиксация. Декоративные свойства (окраска, оттенок, рисунок, наличие каемок, степень шероховатости) определялись при помощи бинокулярного микроскопа МБС-10 и геммологического фонарика. Шлифы изучены с помощью петрографического микроскопа «Olympus Bx-51».

Силикатный анализ выполнен в ЦКП «Геоспектр» ГИН СО РАН, г. Улан-Удэ, на спектрофотометре UNICO 1201 (United Products and Instruments, США), работающем в спектральном интервале 315–1000 нм; атомно-абсорбционном спектрофотометре SOLAAR-6М («Unicam», Англия) с соответствующим программным обеспечением. SiO₂, TiO₂, Al₂O₃, P₂O₅ определялись фотометрическим методом; CaO, MgO, MnO, Fe₂O₃, CO₂ – атомно-абсорбционным спектроскопическим; FeO, CO₂ – титриметрическим; ппп, S – гравиметрическим; Na₂O, K₂O – пламенно-фотометрическим; Cr, V, Co, Ni, Cu – атомно-эмиссионным спектральным методом. Применялись весы электронные ВСЛ-200/0,1А (ЗАО «ВЕС-СЕРВИС», г. Санкт-Петербург, Россия) с диапазоном взвешивания от 0,01 до 205 г. Аналитики Л.В. Митрофанова, Т.Г. Хумаева, О.В. Корсун, Е.Д. Утина, М.Г. Егорова.

Разложение проб и анализ содержания элементов-примесей проводились с помощью ICP-MS-анализа в ЦКП «Геоаналитик» (ИГГ УрО РАН) на квадрупольном ИСП масс-спектрометре NexION300S (Perkin Elmer, США). Микроволновое разложение проб осуществлялось смесью кислот HCl+HNO₃+HF c использованием системы Berghof Speedwave MWS 3+. Типичные операционные условия масс-спектрометра: мощность радиочастотного генератора – 1300 Вт, материал конусов интерфейса – платина. Все измерения проводились в режиме количественного анализа с построением градуировочных кривых. Для построения градуировочных зависимостей использовались сертифицированные в соответствии ISO 9001 мультиэлементные стандартные растворы (Perkin Elmer Instruments). Для контроля правильности и точности определения микроэлементного состава использованы сертифицированные образцы базальта BCR-2 и андезита AGV-2 (USGS). В течение анализа серии проб измерение стандартного образца проводилось с периодичностью 1:5–1:10. Полученные концентрации редких, рассеянных и редкоземельных элементов удовлетворительно согласуются с аттестованными величинами с допустимым отклонением в пределах 15 %. Погрешности определения элементов составили (отн. %): 24 (Cr, Ni, Co, Cu, V, Ba, Sr), 30 (Rb), 41 (РЗЭ), 50 (Zr), 60 (Y, Hf, Ta, Nb, Th, U), аналитик Д.В. Киселева.

Оптические свойства – прозрачность, цвет, оптические эффекты, включения, изучались с помощью бинолупы МБС-10 и геммологической лупы 20-кратного увеличения в КФУ, г. Казань. При определении цвета, оттенков, тона и насыщенности использовались шкала цвета по системе GIA и требования ТУ 117-3-0761-7-00 для определения тона и насыщенности цвета образцов. Исследования проводились методом оптической абсорбционной спектроскопии. Оптические спектры поглощения записывались на стандартизированном спектрофотометре МСФУ-К. Регистрация оптических спектров поглощения производилась в интервале длин волн 400–800 нм с шагом 1 нм. Для объективного измерения и описания окраски образцов была использована методика расчета координат цветности по международной колориметрической системе XYZ. Все колориметрические результаты по интерпретации оптических спектров поглощения минералов были вынесены на стандартный цветовой треугольник международной комиссии по освещению (МКО-1931). Колориметрические параметры исследуемых минералов по международной системе CIE Lab рассчитывались с использованием специализированной программы «Спектр». Координаты цвета с помощью специальной таблицы переводились в системы GIA, которые используются для оценки цвета. Все экспериментальные исследования проводились при комнатной температуре. С каждого образца снималось по 5 спектров. Спектры люминесценции регистрировались на рамановской установке inVia Qontor Renishaw, источник возбуждения – лазер с длиной волны 532 нм, мощностью 500 мВт, съемка велась при комнатной температуре. Спектры электронного парамагнитного резонанса (ЭПР) регистрировались с помощью спектрометра CMS8400 X-диапазона (ADANI, Minsk, Belarus) с частотой 9,4 ГГц.

Мёссбауэровские измерения на ядрах ⁵⁷Fe в образцах нефрита проводились с применением стандартного спектрометра постоянного ускорения производства компании WissEl (ФРГ). В качестве источника резонансного гамма-излучения (14,4 кэВ) использовался изотоп ⁵⁷Co внедренный в родиевую матрицу (ЗАО РИТВЕРЦ, г. Санкт Петербург) с активностью 35 мКи. Для исследования кусочки образцов были растерты в агатовой ступке до мелкодисперсного состояния. Использовалась навеска равная 138 мг/см². Измерения были проведены при комнатной температуре и температуре 80 К. Низкотемпературное измерение осуществлялось с помощью проточного гелиевого криостата марки CFICEV-MOSS производства компании ICE Oxford (Великобритания). Температура образца поддерживалась с точностью ±1 К с помощью температурного контроллера (model 32B, Cryo-Con, USA). Для калибровки скоростной шкалы мёссбауэровского спектрометра использовалась фольга металлического железа толщиной 7 микрон. Значения изомерных сдвигов, составляющих спектра приведены относительно 𝛼-Fe при комнатной температуре. Математическая обработка спектров осуществлялась с помощью программного пакета «SpectrRelax». Для описания формы линии гамма-резонансного поглощения использовалась функции «псевдо-Войта», PV(x)=aG(x)+(1-a)L(x), где G(x) – функция Гаусса, L(x) – функция Лоренца.

Результаты исследования

Качественные характеристики нефрита. На Воймаканском месторождении нефрит имеет преимущественно зеленовато-белую, светло-зеленую, серовато-зеленую и коричневую окраску (рис. 3). В некоторых образцах окраска неоднородная из-за включений визуально различимых призматических зерен тремолита, кальцита, диопсида, обособлений кальцит-тремолитового агрегата. Просвечиваемость по краю штуфа от 1 до 5 см. Твердость 5–5,5 по шкале Мооса. Плотность 2,94–2,95 г/см³. Блеск матовый, излом раковистый или занозистый. Содержание поделочного нефрита II сорта по штуфным пробам 5–50 об. %, среднее содержание поделочного нефрита II сорта по валовым пробам по залежам 3,1–5,2 об. %. Нефрит принимает совершенную полировку с зеркальным блеском. Дефекты: разноориентированные трещины, включения инородных минералов и пород, развитые по поверхностям и трещинам пленки кальцита, вторичных минералов железа и марганца. Качество нефрита зачастую ухудшено интенсивным замещением хлоритом и тальком.

С нефритом ассоциируют своеобразные породы, состоящие в основном из диопсида с прожилками и линзами нефрита (рис. 3, в). Мы их назвали по составу диопсидитами, хотя классический диопсидит – это пироксенит, состоящий преимущественно из диопсида с незначительной примесью магнетита и иногда ортопироксена, оливина или основного плагиоклаза, образующий жилы в ультраосновных породах и ранние дифференциаты габброидных интрузивов. Преобладающий в породе диопсид светло-бежевый, цвета слоновой кости, неравномернозернистый – иногда зерна достигают 2 см в сечении.

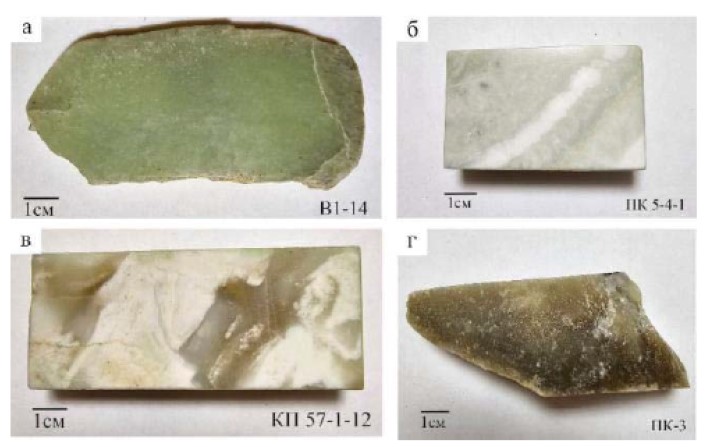

Рис. 3. Цветовые вариации нефрита Воймаканского месторождения: а) светло-зеленый, б) зеленовато-белый с обособлениями кальцит-тремолитового агрегата, в) зеленовато-серый до светло-коричневого – пропластки в диопсидите, г) коричневый

Fig. 3. Color variations of the Voimakan deposit nephrite: а) light green, б) greenish-white with calcite-tremolite aggregates, в) greenish gray to light brown – interlayers in diopsidite, г) brown



Химический и изотопный состав пород отображен в таблицах: силикатного анализа (табл. 1) и анализа элементов-примесей (табл. 2).

Оптические и спектроскопические свойства. Нефрит Воймаканского месторождения состоит в основном из маложелезистого тремолита – Ca₂Mg₅[Si₄O₁₁]₂(OH)₂. Тремолит относится к моноклинно-призматическому классу симметрии. В кристаллической решетке минерала участвуют двойные цепочки кремнекислородных тетраэдров [Si₄O₁₁]^6– с самостоятельным анионом [OH]^–, которые чередуются с лентами катионных полиэдров, главным образом октаэдров. Катионные позиции М1, М2, М3 октаэдрические, а позиция М4 характеризуется восьмерной координацией.

На рис. 4 приведен мессбауэровский спектр образца нефрита в диапазоне скоростей, в котором могут быть линии возможных примесных составляющих, обладающих магнитным упорядочением. Как видно из спектра, в области больших скоростей линии поглощения не наблюдаются. Следовательно, в исследованном образце магнитоупорядоченные оксидные фазы железа при комнатной температуре отсутствуют.



Таблица 1. Результаты силикатного анализа пород, мас. %; Cr, V, Co, Ni, Cu в г/т

Table 1. Results of silicate analysis of rocks, wt %; Cr, V, Co, Ni, Cu in ppm

№ проб Sample no.	KS-19	KS-18	V1-14	KP-5-3-7	PK-1 N	PK-3	KP-81-1-3	PK-1 S
SiO2	56,30	56,20	56,50	51,60	56,10	57,60	0,90	43,40
TiO2	<0,02	<0,02	<0,02	<0,02	<0,02	<0,02	0,03	<0,02
Al2O3	0,70	0,50	0,50	0,70	1,00	0,60	0,10	10,20
Fe2O3	0,34	<0,10	0,17	0,10	0,24	<0,10	0,10	1,54
FeO	0,92	0,44	0,44	0,28	<0,10	0,24	<0,10	1,20
MnO	0,08	0,06	0,06	0,08	0,03	0,04	0,04	0,11
MgO	24,00	24,64	23,60	20,09	25,70	25,30	21,34	13,97
CaO	12,48	13,02	13,68	18,17	12,76	13,02	31,30	21,31
Na2O	0,11	0,12	0,11	0,13	0,12	0,12	0,05	0,12
K2O	0,07	0,07	0,05	0,09	0,03	0,05	<0,01	0,04
P2O5	<0,10	<0,10	<0,10	<0,10	<0,10	<0,10	0,87	0,15
п,п,п	4,70	4,39	4,65	8,81	3,16	3,03	44,72	7,11
Σ	99,70	99,44	99,76	100,05	99,24	100,00	99,45	99,97
CO2	–	–	1,98	6,6	0,66	0,44	44,66	3,52
S	–	–	<0,10	<0,10	<0,10	<0,10	<0,10	<0,10
F	0	0	0,20	0,10	0,27	0,34	0,06	0,07
Cr	9	10	<5	<5	7	5,5	5	6
V	–	–	6	36	9	11	4,5	60
Co	10	18	11	11	9	41	19	13
Ni	22	25	<3	4	3	<3	3,5	7,7
Cu	–	–	<3	<3	<3	<3	3,5	<3

Примечание: здесь и далее – нефрит: КС-18, КС-19, V1-14 светло-зеленый, KP-5-3-7 зеленовато-белый, PK-1 N белый с желтоватым оттенком, PK-3 коричневый; KP-81-1-3 – доломит, PK-1 S – эпидот-тремолитовый скарн.

Note: hereafter – nephrite: KS-18, KS-19, V1-14 is light green, KP-5-3-7 is white with a green tint, PK-1 N is white with a yellowish tinge, PK-3 is brown; KP-81-1-3 is dolomite, PK-1 S is epidote-tremolite skarn.



Рис. 4. Мёссбауэровский спектр образца нефрита KS-18, демонстрирующий отсутствие магнитоупорядоченных фаз атомов железа в минерале

Fig. 4. Mössbauer spectrum of the nephrite sample KS-18, demonstrating the absence of magnetically ordered phases of iron atoms in the mineral



Таблица 2. Содержание рассеянных элементов в породах, г/т

Table 2. Trace elements content in rocks, ppm

№ проб Sample no.	KS-18	KS-19	V1-14	PK-3	PK-5-3-7	PK-1 N	PK-1 S	KP-81-1-3
Li	6	2,6	4	5	10	7	16	1,3
Be	6,4	5	5,6	13	10	9	6,2	0,08
Sc	1,2	5	6	6	5	6	34	2,4
Ti	60	60	17	50	30	30	4200	90
V	14	6	9	11	40	10	70	2,5
Cr	8	9	2,8	7	3	9	6	7
Mn	320	400	300	190	380	160	500	180
Co	12	8	21	42	14	11	21	22
Ni	18	16	23	19	27	19	34	50
Cu	5	6	1,9	1,8	2,9	1,9	16,6	5
Zn	50	30	50	30	50	17	110	12
Ga	1,5	1,2	1,4	1	2,6	1,3	22	0,4
Ge	0,5	0,5	1,1	0,7	1,2	0,7	1,8	0,026
As	103	104	0,44	0,36	0,41	0,21	1,9	1,5
Se	0,21	0,29	0,22	0,21	0,29	0,3	2,5	0,5
Rb	2,6	2,9	3,1	2,7	8	0,9	2	0,13
Sr	60	80	9	8	18	3,4	210	50
Y	1	5	0,7	1,5	0,7	3	80	0,9
Zr	1,4	2,8	1,9	0,5	2,2	0,6	69	12
Nb	1,7	0,4	0,6	0,41	0,2	0,4	60	0,7
Mo	0,17	0,26	0,08	0,05	0,15	0,028	2,6	0,09
Ag	0,017	<0,0004	0,145	3,3	0,116	0,075	2,1	0,141
Cd	0,03	0,03	0,04	0,04	0,07	0,04	0,13	0,06
Sn	0,47	0,28	0,035	0,023	0,036	0,24	4	0,08
Sb	0,08	0,07	0,06	0,08	0,04	0,04	0,09	0,017
Te	<0,01	<0,01	<0,01	<0,01	<0,01	<0,01	0,013	<0,01
Cs	0,7	1	1,5	1	0,8	0,19	0,23	0,009
Ba	5,5	4	2,3	11	3,5	7	12	3,3
La	0,27	3	0,6	0,6	0,14	1,4	60	0,25
Ce	0,31	7	1,1	1,2	0,34	3,5	170	0,7
Pr	0,032	1,1	0,1	0,16	0,046	0,43	23	0,07
Nd	0,099	4,5	0,36	0,72	0,21	1,7	80	0,3
Sm	0,018	1,1	0,07	0,17	0,048	0,31	15	0,06
Eu	0,0052	0,24	0,011	0,026	0,019	0,051	2,7	0,017
Gd	0,021	1	0,068	0,16	0,055	0,32	14	0,074
Tb	0,004	0,14	0,012	0,028	0,01	0,05	1,8	0,011
Dy	0,038	0,8	0,07	0,16	0,07	0,28	10	0,07
Ho	0,014	0,15	0,017	0,033	0,014	0,06	2,2	0,018
Er	0,07	0,4	0,051	0,1	0,051	0,19	6	0,059
Tm	0,02	0,05	0,008	0,013	0,009	0,026	0,9	0,009
Yb	0,17	0,3	0,06	0,07	0,06	0,17	6	0,06
Lu	0,023	0,05	0,009	0,011	0,008	0,025	0,8	0,01
Hf	0,016	0,034	0,04	0,017	0,033	0,019	2,6	0,12
Ta	0,2	0,007	0,025	0,027	0,012	0,018	3,2	0,028
W	50	50	70	60	24	30	40	30
Tl	0,009	0,005	0,018	0,014	0,05	0,008	0,022	0,0031
Pb	2,8	4	2,4	2,4	3	2,1	4	4
Bi	<0,0005	<0,0005	0,0087	0,0013	0,0019	0,00104	0,094	0,037
Th	0,021	0,012	0,03	0,026	0,03	0,04	12,8	0,4
U	1,1	0,28	0,26	0,16	0,19	0,07	2,8	0,9



На рис. 5, 6 приведены мёссбауэровские спектры исследованного образца нефрита при температуре 295 и 80 К. Компоненты модельного спектра при комнатной температуре показаны цветными кривыми. Красной линией показан результирующий модельный спектр, полученный математической обработкой в приближении нескольких парциальных компонент. В нижней части панели приведен разностный спектр между экспериментальным и модельным спектром, показывающий, что отклонения не превышают трех статистических ошибок, то есть в пределах 3s. Математическая обработка спектров выявляет наличие, по крайней мере, трех основных парциальных дублетов. В структуре подобных минералов различают псевдооктаэдрические узлы М1, М2, М3. Точечная симметрия узлов М1 и М2 соответствует оси второго порядка 2, тогда как точечная симметрия узла М3 – 2/m. Существует также один катионный узел М4, окруженный восемью анионами с точечной симметрией 2, анионы, формирующие этот узел, расположены в виде искаженной квадратной антипризмы ([50]).

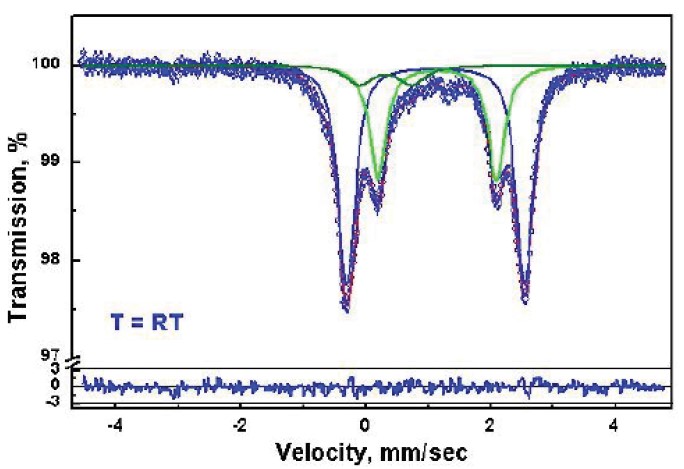

Рис. 5. Мёссбауэровские спектры образца нефрита KS-18 при температуре 295 К

Fig. 5. Mössbauer spectrum of a nephrite sample KS 18 at 295 K



Рис. 6. Мёссбауэровские спектры образца нефрита KS‑18 при температуре 80 К

Fig. 6. Mössbauer spectrum of a nephrite sample KS-18 at 80 K



Площадь дублета с наибольшим квадрупольным расщеплением составляет 58,4 %. Изомерный сдвиг (IS) этого дублета (D1) равен 1,12 мм/с, квадрупольное расщепление (QS) – 2,84 мм/с, ширина линии – порядка 0,34 мм/с. На рис. 5 он обозначен синей линией. Этот дублет может соответствовать ионам Fe²⁺ в октаэдрических позициях. Следующий по интенсивности дублет – D2 со сверхтонкими параметрами: IS=1,14 мм/с, QS=1,89 мм/с. Площадь этого дублета составляет 30,9 %, ширина линии – 0,31 мм/с. На рисунке он обозначен зеленой линией. Этот дублет также соответствует ионам Fe²⁺, вероятно, располагающимся в позициях М4 [50]. В спектре выявляется также небольшой по площади дублет D3 (~8,4 %), имеющий сверхтонкие параметры (IS=0,31 мм/с, QS=0,84 мм/с), близкие к параметрам Fe³⁺ иона в октаэдрической позиции. Ширина линий этого дублета порядка 0,51 мм/с. На рисунке этот дублет показан оливковой линией.

Кроме этих трех основных компонент, в спектре наблюдается также небольшой узкий пик в области скорости 1,33 мм/с, соответствующий правой линии дублета со следующими сверхтонкими параметрами: IS=0,30 мм/с, QS=2,07 мм/с, Г=0,27 мм/с. Площадь этого дублета составляет всего 2,3 %, поэтому эта компонента не показана на рис. 6. Понижение температуры до 80 К приводит к смещению изомерных сдвигов дублетов в сторону положительных скоростей за счет эффекта Доплера второго порядка и небольшому увеличению квадрупольных расщеплений, что характерно для ионов Fe²⁺. В табл. 3 приведены сверхтонкие параметры выявленных дублетов при 295 и 80 К.



Таблица 3. Сверхтонкие параметры парциальных дублетов при температуре 295 и 80 К

Table 3. Ultrathin Hyperfine parameters of the partial doublets at 295 and 80 K

Т, К	D1		D2		D3
	IS	QS	IS	QS	IS	QS
	мм/сек/mm/sec
295	1,12	2,84	1,14	1,89	0,31	0,84
80	1,25	3,11	1,26	2,40	0,37	1,08



Следует отметить, что для дублетов D1 и D2 температурный сдвиг изомерного сдвига примерно одинаков, что свидетельствует о равной жесткости связи этих ионов Fe²⁺ с локальным окружением. Однако температурное изменение квадрупольного расщепления для ионов железа в позиции М4 почти в два раза больше по сравнению с изменением QS для ионов Fe²⁺ в октаэдрической позиции. Вероятно, это связано с особенностями структуры энергетических уровней ионов Fe²⁺ в позиции М4.

Общая особенность оптических спектров поглощения нефрита Воймаканского месторождения – наличие широкой полосы поглощения малой интенсивности в видимой области в районе 650–670 нм (рис. 7). По результатам исследования нефрита мессбауэровской спектроскопией можно сделать вывод, что данная полоса связана с механизмом переноса заряда между разновалентными ионами железа, которые располагаются в соседних октаэдрических позиция $F{e}_{VI}^{2+}\to F{e}_{VI}^{3+}$. В ультрафиолетовой области находится интенсивная полоса поглощения, связанная с механизмом переноса заряда O^2–→Fe²⁺_(VI,VIII), длинноволновый край которой протягивается в видимую область.

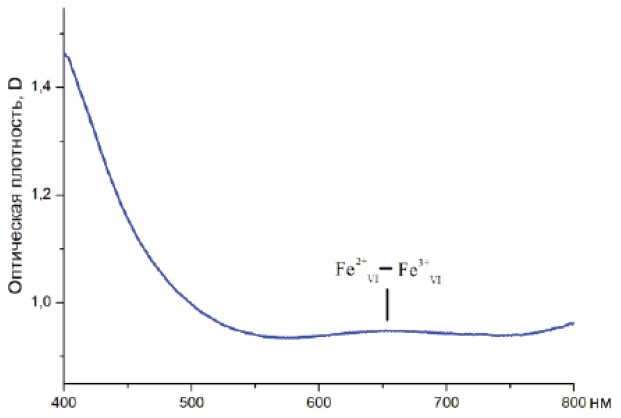

Рис. 7. Оптический спектр поглощения образца нефрита Воймаканского месторождения

Fig. 7. Optical absorption spectrum of a nephrite sample from the Voimakan deposit



Люминесцентная спектроскопия показала преимущественное расположение ионов Mn²⁺ в позиции кальция, а также незначительное расположение ионов Mn²⁺ в октаэдрических позициях минерала (рис. 8). Результаты ЭПР спектроскопии также подтвердили данные выводы (рис. 9). Методом ЭПР было выявлено также расположение ионов Fe³⁺ в позиции кремния (рис. 10).

Таким образом, по данным мессбауэровской и оптической спектроскопии выявлено, что железо в нефрите находится в виде ионов Fe³⁺ и Fe²⁺ в различных позициях в структуре минерала, а именно 58,4 % Fe²⁺ располагается в октаэдрических позициях M₁–M₃, 30,9 % Fe²⁺ располагается в позиции восьмерной координации M₄, 8,4 % Fe³⁺ располагается в октаэдрических позициях M₁–M₃. Эти данные согласуются с полосами в оптических спектрах поглощения, что и создает окраску в изучаемых нефритах. ЭПР и люминесцентная спектроскопия показала, что ионы Mn²⁺ располагаются в двух неэквивалентных позициях.



Рис. 8. Спектр люминесценции образца нефрита Воймаканского месторождения

Fig. 8. Luminescence spectrum of a nephrite sample from the Voimakan deposit

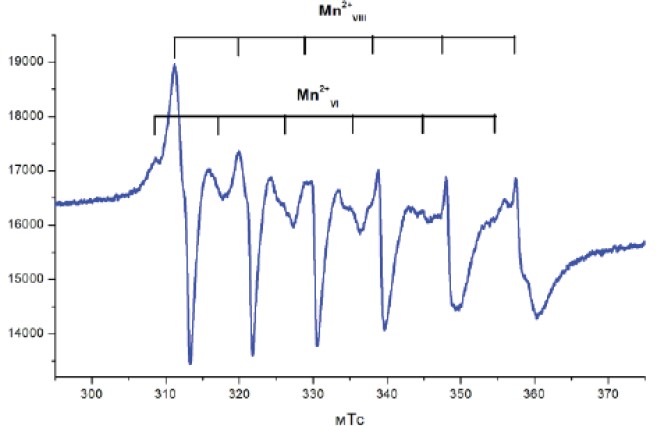

Рис. 9. Спектр ЭПР образца нефрита Воймаканского месторождения в диапазоне 300–370 мТс

Fig. 9. EPR spectrum of the Voimakan nephrite sample in the range of 300–370 mTs

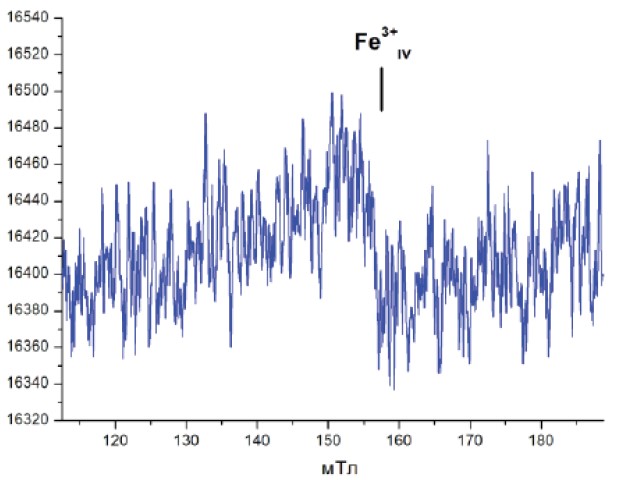

Рис. 10. Спектр ЭПР образца нефрита Воймаканского месторождения в диапазоне 140–170 мТс

Fig. 10. Th EPR spectrum of the Voimakan nephrite sample is in the range of 140–170 mTs



Получены результаты оценки окраски светло-салатного нефрита по цветовой системе CIELab (табл. 4).



Таблица 4. Оценка окраски по цветовой системе CIELab

Table 4. Assessment of colour according to the CIELab color system

L	a	B
KS-18
48,35	–3,29	3,83
49,40	–3,31	4,56
50,57	–3,47	4,95
51,34	–3,83	6,76
48,59	–3,54	4,22
KS-19
49,97	–4,85	0,36
49,78	–5,49	0,80
49,76	–5,07	0,52
48,99	–4,97	0,64
48,60	–4,77	0,80



Обсуждение

Качественные характеристики нефрита Воймаканского месторождения показывают, что он соответствует действующим требованиям по качеству и возможности применения к поделочному нефриту II сорта согласно техническими условиями ТУ 41-07-052-90 «Камни цветные природные в сырье». Отличительная особенность нефрита Воймаканского месторождения – интенсивное замещение хлоритом, и особенно тальком, вплоть до полного оталькования, что значительно ухудшает качество сырья.

Особенности геологии месторождения и рудных залежей, структуры и текстуры пород Воймаканского месторождения типичны для Витимской нефритоносной провинции [45, 46, 48]. Спецификой Воймаканского месторождения можно считать широкое развитие в нефритоносных телах диопсидита. Порода обладает декоративностью – диопсидит цвета слоновой кости содержит линзочки, затейливые прослои нефрита серого, светло-зеленого, светло-коричневого цвета, принимает зеркальную полировку. Такой диопсидит может использоваться как камнесамоцветное сырье для резьбы многоцветных изделий или инкрустаций.

Причины окраски нефрита – предмет детальных исследований, поскольку цвет – один из главных показателей качества камнесамоцветного сырья. Нефрит Воймаканского месторождения разнообразных оттенков отличается по химическому составу. По мере увеличения содержания суммарного железа в валовых пробах нефрита Воймаканского месторождения окраска изменяется от коричневой до светло-зеленой: коричневый – 0,28 мас. % Fe₂O_3общ., белый с желтоватым оттенком – 0,34 мас. % Fe₂O_3общ., белый со светло-зеленым оттенком – 0,41 мас. % Fe₂O_3общ., светло-зеленый – 0,54, 0,66, 1,36 мас. % Fe₂O_3общ. (табл. 1). Степень зеленого оттенка усиливается с увеличением содержания железа. Этот эффект связан с содержанием именно двухвалентного железа: у белого с желтоватым оттенком <0,10 мас. % FeO; коричневого – 0,24 мас. % FeO; белого со светло-зеленым оттенком – 0,28 мас. % FeO; светло-зеленого – 0,44, 0,44, 0,92 мас. % FeO (табл. 1). Увеличение содержания трехвалентного железа не сказывается на окраске: у белого с салатным оттенком – 0,10 мас. % Fe₂O₃; светло-зеленого – <0,1, 0,17, 0,34; белого с желтоватым оттенком – 0,24 (табл. 1, рис. 11).

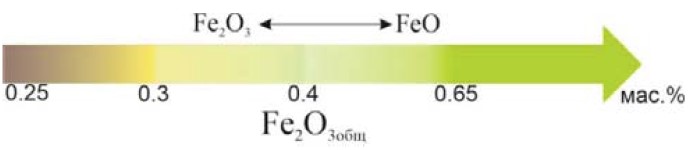

Рис. 11. Изменение окраски нефрита: с увеличением содержания железа усиливается степень зеленого оттенка, окраска нефрита изменяется от коричневой до светло-зеленой

Fig. 11. Change in nephrite color: with iron content growth, the degree of green hue increases, the color of nephrite changes from brown to light green



При этом в коричневом нефрите зафиксировано <0,10 мас. % Fe₂O₃, хотя коричневую окраску нефрита традиционно связывают с переходом железа из двухвалентного в трехвалентное состояние [46], развитием оксидов и гидроксидов железа [51, 52] в связи с гипергенными изменениями. Но коричневый образец PK-3 практически мономинеральный – отмечена лишь небольшая жилка хлорита. Образец отличается повышенными содержаниями трех рассеянных элементов: 42 г/т Co, 11 г/т Ba, 3,3 г/т Ag (табл. 2), но возможная роль этих элементов как хромофоров сомнительна. В коричневом нефрите Кавоктинского месторождения повышенные содержания этих элементов не зафиксированы [48].

Общая особенность оптических спектров поглощения нефрита Ваймаканского месторождения – наличие широкой полосы поглощения малой интенсивности в видимой области в районе 650–670 нм (рис. 7). Результаты исследования нефрита мессбауэровской спектроскопией свидетельствуют, что эта полоса связана с механизмом переноса заряда между разновалентными ионами железа, которые располагаются в соседних октаэдрических позиция Fe²⁺_VI→Fe³⁺_VI. При этом общее содержание трехвалентного железа остается недостаточным для определения силикатным анализом, хотя и определяет коричневую окраску нефрита, вторичные минералы железа не зафиксированы.

Заключение

Нефрит соответствует действующим требованиям по качеству и возможности применения в качестве камнесамоцветного сырья. Развито интенсивное замещение хлоритом, и особенно тальком, что значительно ухудшает качество сырья. Диопсидит с линзочками, затейливыми прослоями нефрита серого, светло-зеленого, светло-коричневого цвета может использоваться как камнесамоцветное сырье для резьбы многоцветных изделий или инкрустаций.

Железо в нефрите находится в виде ионов Fe³⁺ и Fe²⁺ в различных позициях в структуре минерала, а именно 58,4 % Fe²⁺ располагается в октаэдрических позициях M₁–M₃, 30,9 % Fe²⁺ располагается в позиции восьмерной координацией M₄, 8,4 % Fe³⁺ располагается в октаэдрических позициях M₁–M₃. Эти данные согласуются с полосами в оптических спектрах поглощения, что и создает окраску в изучаемых нефритах. ЭПР и люминесцентная спектроскопия показала, что ионы Mn²⁺ располагаются в двух неэквивалентных позициях. Кристаллохимические исследования подтверждают, что степень зеленого оттенка нефрита усиливается с ростом содержания Fe²⁺, а коричневую окраску нефрита определяет вхождение Fe³⁺ в структуру тремолита.



***

Благодарности: Авторы признательны за предоставленные материалы и информацию ООО «ВВС» и лично Станиславу Ивановичу Москва и Виктору Сергеевичу Кодочигову, за выполнение анализов Любови Владимировне Митрофановой, Туяне Гатыповне Хумаевой, Ольге Васильевне Корсун, Елене Дмитриевне Утиной, Маргарите Григорьевне Егоровой, Дарье Владимировне Киселевой. Замечания и предложения рецензентов редакции способствовали значительному улучшению рукописи. Сбор материалов и анализы выполнены за счет гранта Российского научного фонда № 22-27-20003, https://rscf.ru/project/22-27-20003, подготовка статьи выполнена в рамках государственного задания ГИН СО РАН, № гос. рег. АААА-А21-121011390003-9, и ИГГ УрО РАН, № гос. рег. 123011800011-2. Использовано оборудование ЦКП «Геоаналитик» ИГГ УрО РАН (г. Екатеринбург) и «Геоспектр» ГИН СО РАН (г. Улан-Удэ).

Acknowledgements: The authors are grateful for the materials and information provided by LLC “VVS” and personally to Stanislav I. Moskva and Victor S. Kodochigov, to Lyubov V. Mitrofanova, Tuyana G. Khumaeva, Olga V. Korsun, Elena D. Utina, Margarita G. Egorova, Daria V. Kiseleva for performing analyses. The comments and suggestions of the editorial board reviewers contributed to a significant improvement of the manuscript. The collection of materials and analyses were carried out at the expense of a grant from the Russian Science Foundation No. 22-27-20003, https://rscf.ru/project/22-27-20003, the preparation of the article was carried out within the framework of the state assignment of the GIN SB RAS, no. state reg. AAAAA-A21-121011390003-9, and IGG UrO RAN, no. state reg. 123011800011-2.

About the authors

Evgeny V. Kislov

N.L. Dobretsov Geological Institute SB RAS

Author for correspondence.
Email: evg-kislov@ya.ru
ORCID iD: 0000-0003-2266-0942

Cand. Sc., Leading Researcher

Russian Federation, 6a, Sakhyanova street, Ulan-Ude, 670047

Irina S. Goncharuk

D. Banzarov Buryat State University; N.L. Dobretsov Geological Institute SB RAS

Email: goncarukirina993@gmail.com

Student, Laboratory Assistant

Russian Federation, 24a, Smolin street, Ulan-Ude, 670000; 6a, Sakhyanova street, Ulan-Ude, 670047

Anatoly G. Nikolaev

Kazan (Volga Region) Federal University

Email: anatolij-nikolaev@yandex.ru
ORCID iD: 0000-0002-8082-6536

Cand. Sc., Associate Professor

Russian Federation, 4/5, Kremlevskaya street, Kazan, 420008

Farit G. Vagizov

Kazan (Volga Region) Federal University

Email: vagizovf@gmail.com
ORCID iD: 0000-0001-7965-1583

Cand. Sc., Associate Professor

Russian Federation, 16a, Kremlevskaya street, Kazan, 420008

Vladislav V. Vanteev

N.L. Dobretsov Geological Institute SB RAS

Email: vanteev997@mail.ru

Postgraduate Student

Russian Federation, 6a, Sakhyanova street, Ulan-Ude, 670047

Nailia M. Khasanova

Kazan (Volga Region) Federal University

Email: nailia.khasanova@kpfu.ru
ORCID iD: 0000-0002-9561-953X

Cand. Sc., Engineer, Institute of Geology and Petroleum Technologies

Russian Federation, 4/5, Kremlevskaya street, Kazan, 420008

References

Supplementary files
