Prediction of emergency-free operation of production wells with a horizontal termination under conditions of high removal of mechanical impurities on the example of the Severo-Komsomolskoe field

全文:

Общие сведения о месторождении

В административном отношении Северо-Комсомольское месторождение расположено в Надымском и Пуровском районах Ямало-Ненецкого автономного округа Тюменской области, характеризующихся относительно развитой инфраструктурой.

Месторождение открыто в 1989 г. С 2003 г. в разработку введены запасы нефти и газа второстепенных пластов месторождения. На основном объекте разработки – пласте ПК₁ – проводились опытно-промышленные работы в 2000–2012 и в 2016–2021 гг.

Северо-Комсомольское месторождение является многопластовым. В результате проведённых исследований в геологическом разрезе месторождения выделено 80 залежей углеводородов, в том числе 34 газовых, 18 газонефтяных и 28 нефтяных. Из них 31 залежь признаны газоконденсатными. Существенная тектоническая нарушенность месторождения обусловила сложный структурно-тектонический тип этих залежей, представляющий собой сочетание массивного, пластового, сводового и тектонически-экранированного типов [1].

Основным объектом разработки в настоящий момент является пласт ПК₁. Залежь является водоплавающей, представлена нефтяной оторочкой повышенной вязкости и обширной газовой шапкой. Пласт представлен в основном рыхлыми песками и слабосцементированными песчаниками с многочисленными тонкослоистыми и часто прерывистыми прослоями глинистых пород. Сводная геолого-физическая характеристика пласта ПК₁ Северо-Комсомольского месторождения представлена в табл. 1.



Таблица 1. Геолого-физическая характеристика пласта ПК₁

Table 1. Geological and physical characteristics of the PK₁ layer

Параметры, размерность Parameters, dimension	Значения Values
Средняя глубина залегания кровли, м Average roof depth, m	1056–1134
Абсолютная отметка ВНК, м Absolute mark of water-oil contact, m	1032–1045
Абсолютная отметка ГНК, м Absolute mark of gas-oil contact, m	1020,7–1025,6
Тип коллектора/Collector type	терригенный, поровый terrigenous, porous
Общая толщина, м/Total thickness, m	91,7
Средняя эффективная нефтенасыщенная толщина, м Average effective oil-saturated thickness, m	8,2
Средняя эффективная газонасыщенная толщина, м Average effective gas-saturated thickness, m	12,6
Коэффициент пористости, доли ед. Porosity coefficient, units	0,33
Коэффициент песчанистости, доли ед. Sandiness coefficient, units	0,66
Коэффициент расчленённости, доли ед. Dismemberment coefficient, units	33,1
Коэффициент нефтенасыщенности пласта, доли ед. Reservoir oil saturation coefficient, units	0,58
Коэффициент газонасыщенности пласта, доли ед. Reservoir gas saturation coefficient, units	0,55
Проницаемость, мкм2/Permeability, µm2	0,15–1,489
Начальная пластовая температура Initial reservoir temperature, °C	34,0
Начальное пластовое давление, Мпа Initial reservoir pressure, MPa	12,56



Высокие фильтрационно-емкостные свойства пласта ПК₁ предполагают упруговодонапорный режим залежи. Однако активность данного режима существенно снижена в связи с содержанием в этой залежи нефти высокой вязкости [2–4].

Моделирование работы скважины с выносом механических примесей

Для моделирования работы добывающей скважины с горизонтальным окончанием в условиях высокого выноса механических примесей необходимо предварительно составить модель флюида и модель скважины. Все расчёты проведены в динамическом симуляторе мультифазного потока OLGA, где есть модуль, позволяющий учитывать наличие твёрдых частиц [5–7].

Модель флюида

Для моделирования любого процесса нефтедобычи необходимо создавать PVT-модель флюида. Воспользуемся программой Multiflash, которая интегрирована с программным обеспечением OLGA.

Исходными данными для построения PVT-модели высоковязкой нефти пласта ПК₁ Северо-Комсомольского месторождения является компонентный состав пластовой нефти и свойства пластовой и дегазированной нефти пласта.

Для созданной модели нефти скорректировано давление насыщения до принятого значения 12,56 МПа (при температуре 34 °С). Зависимость давления насыщения от температуры для модели флюида представлена на рис. 1.

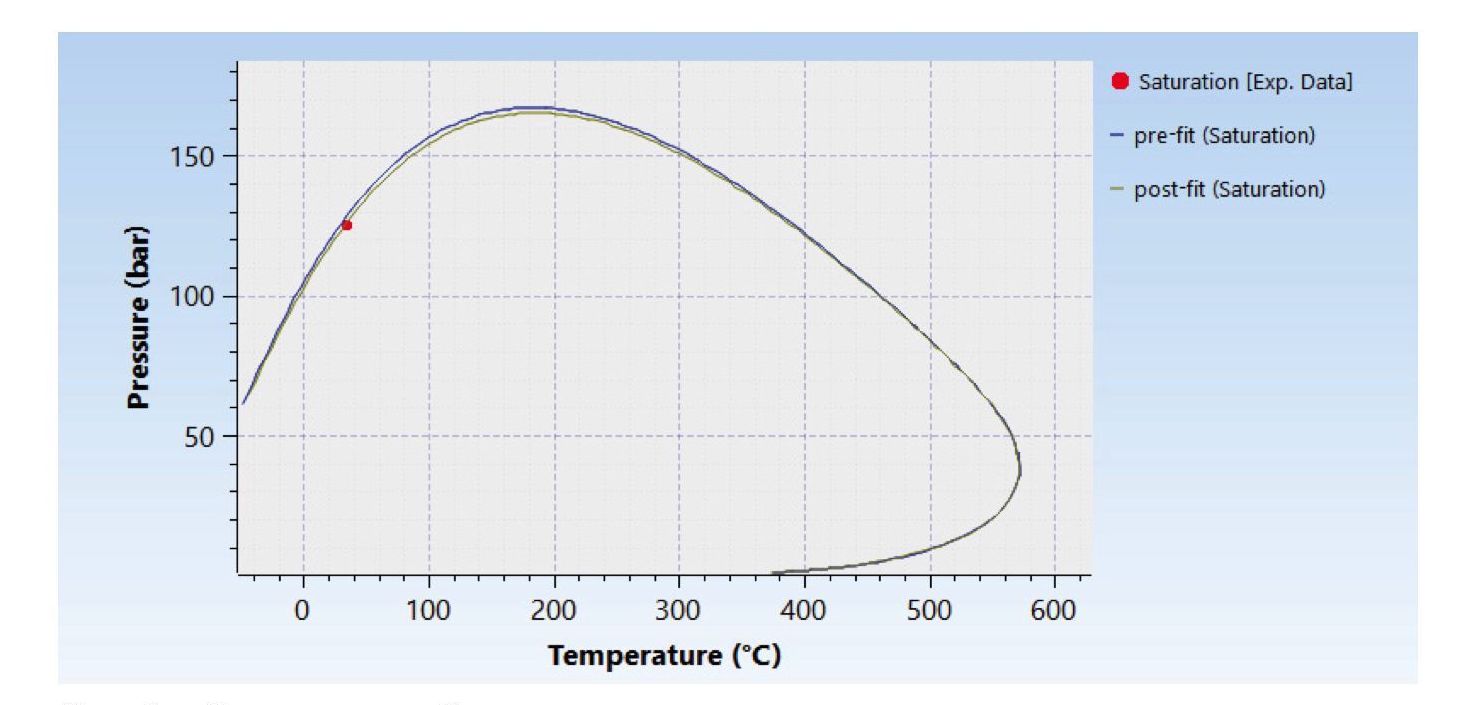

Рис. 1. Зависимость давления насыщения от температуры

Fig. 1. Saturation pressure versus temperature



Убедимся, что созданная PVT-модель высоковязкой нефти достоверно отображает свойства пластовой нефти. Для этого сравним результаты, полученные по итогам моделирования, с данными лабораторных испытаний (табл. 2).



Таблица 2. Сравнение созданной PVT-модели с лабораторными данными

Table 2. Comparison of the created PVT model with laboratory data

Свойства/Properties	Пластовая нефть Reservoir oil		Модель Model
	диапазон значений value range	среднее значение average value
Давление насыщения пластовой нефти, МПа Reservoir oil saturation pressure, MPa	6,04–10,60	12,56	12,56
Плотность нефти в условиях пласта, кг/м3 Oil density in reservoir conditions, kg/m3	887–932	915	914,18
Вязкость нефти в условиях пласта, мПа×с Oil viscosity in reservoir conditions, mPa×s	33,9–112,2	71,6	62,42
Плотность нефти в стандартных условиях, кг/м3 Oil density under standard conditions, kg/m3	927–960	947	957,5
Вязкость дегазированной нефти в стандартных условиях, мПа×с Degassed oil viscosity under standard conditions, mPa×s	141,5–1885,0	841,9	708,35



Как можно заметить, значения вязкости и плотности нефти несколько отличаются от средних значений, принятых технологической схемой разработки месторождения, тем не менее находятся в диапазоне измеренных значений. Таким образом, можно считать, что созданная PVT-модель достоверно отражает свойства нефти пласта ПК₁ Северо-Комсомольского месторождения и может быть применима для дальнейших расчётов [8–10].

Модель скважины

Для построения модели добывающей скважины необходимы данные о траектории скважины (рис. 2), конструкции колонны (рис. 3) и сведения о внутрискважинном оборудовании (табл. 3, 4).

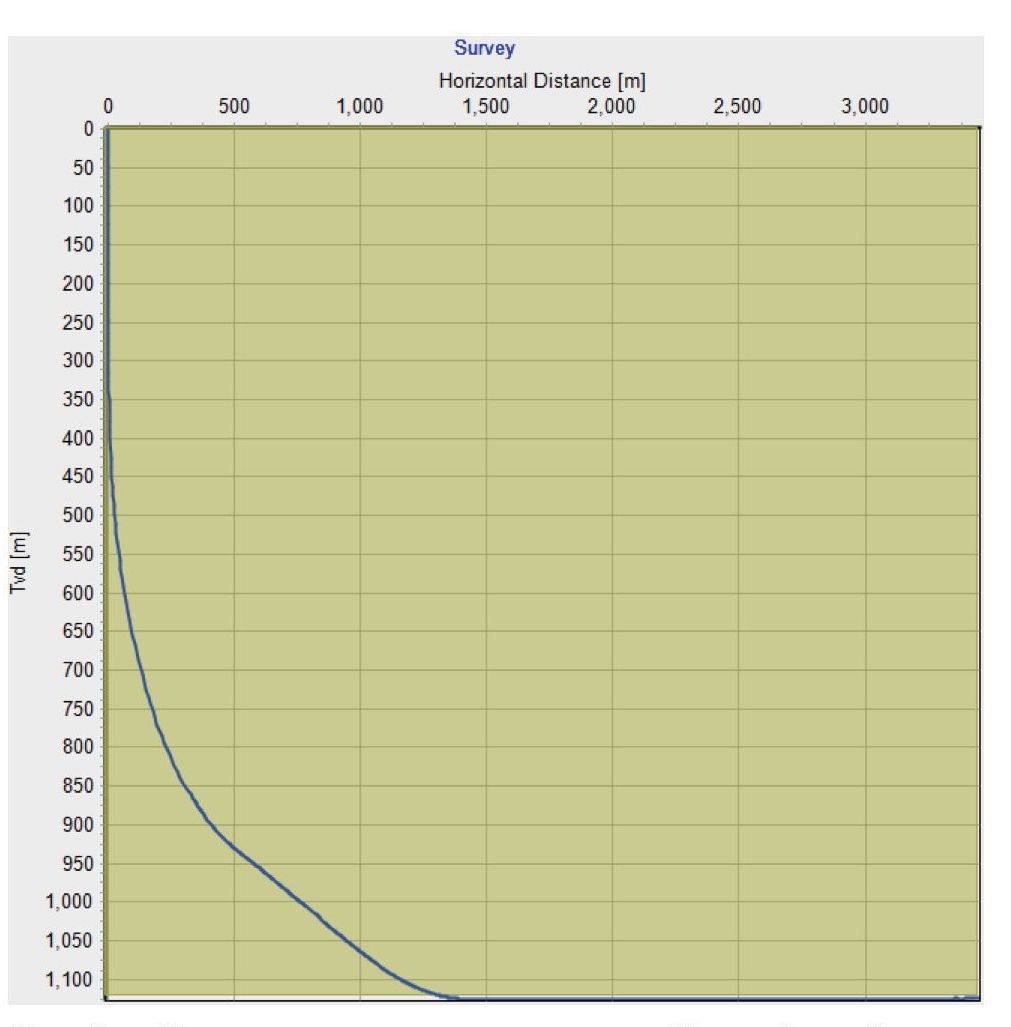

Рис. 2. Траектория скважины № 1 Северо-Комсомольского месторождения

Fig. 2. Well no. 1 trajectory of the Severo-Komsomolskoe field

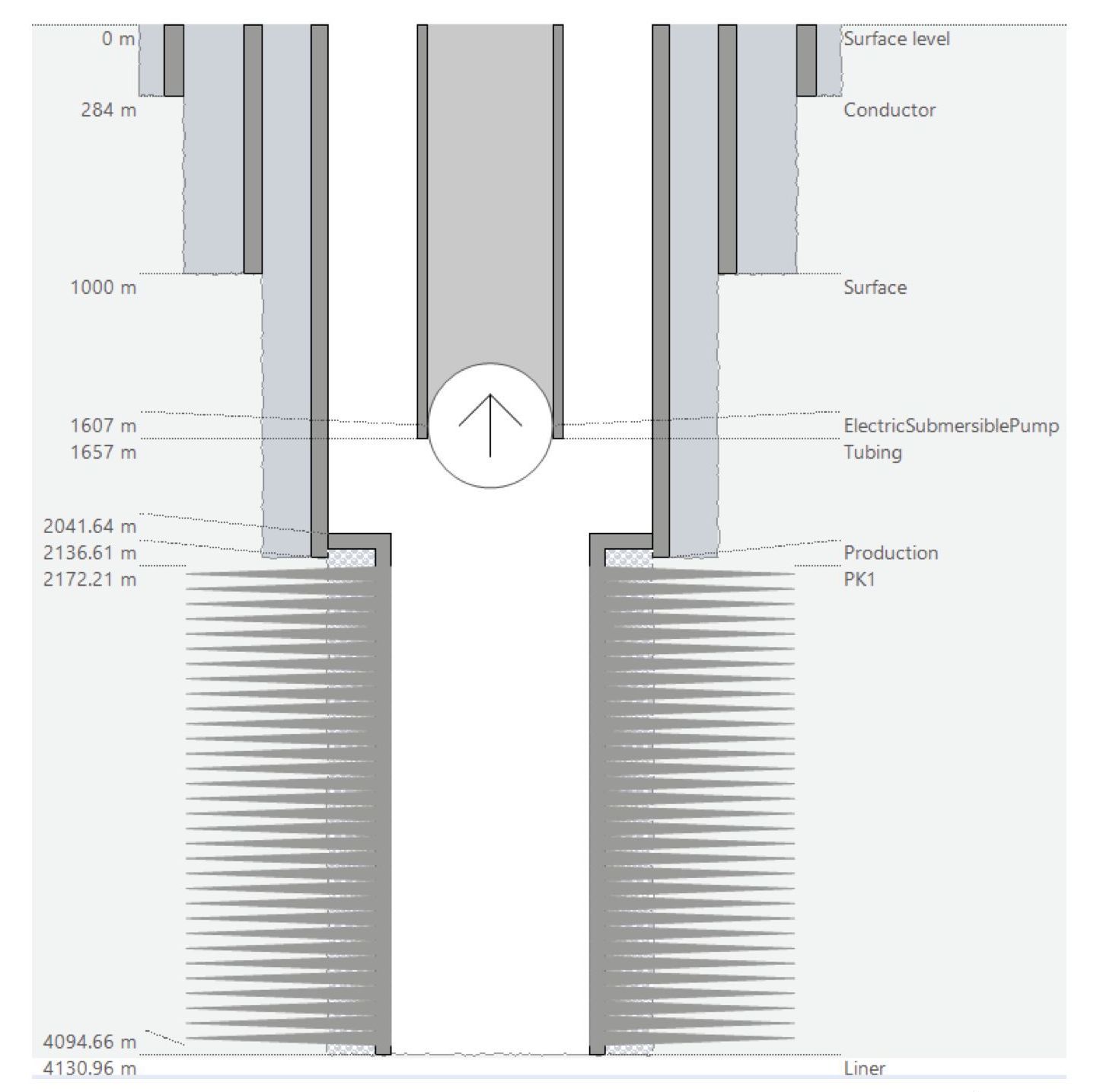

Рис. 3. Конструкция скважины № 1 Северо-Комсомольского месторождения

Fig. 3. Design of well no. 1 of the Severo-Komsomolskoe field



Таблица 3. Данные о скважинном фильтре

Table 3. Well filter data

Тип фильтра/Filter type	Проволочный/Wire
Размер зазора, мкм/Gap size, µm	150



Таблица 4. Параметры работы насоса

Table 4. Pump parameters

Марка насоса Pump brand	УЭЦН-5А-160-1600 Installation of an electric centrifugal pump 5А-160-1600
Глубина установки насоса, м Pump installation depth, m	1607
Фактическая вертикальная глубина установки насоса, м Actual vertical depth of pump installation, m	1043
Номинальная подача, м3/сут. Nominal flow, m3/day	160
Номинальный напор, м/Nominal head, m	1600
Количество ступеней, шт. Number of steps, pcs.	334
Частота работы насоса, Гц Pump frequency, Hz	40



Приток жидкости в скважину поступает равномерно вдоль горизонтального участка длиной ~2000 м [11–13].

Работа скважины смоделирована в программном комплексе OLGA. Согласно результатам моделирования, дебит жидкости стабилизируется на уровне 115 м³/сут. (рис. 4). Текущий дебит скважины № 1 Северо-Комсомольского месторождения составляет 116 м³/сут. Таким образом, можно считать, что созданная модель достоверно отражает режим работы скважины.

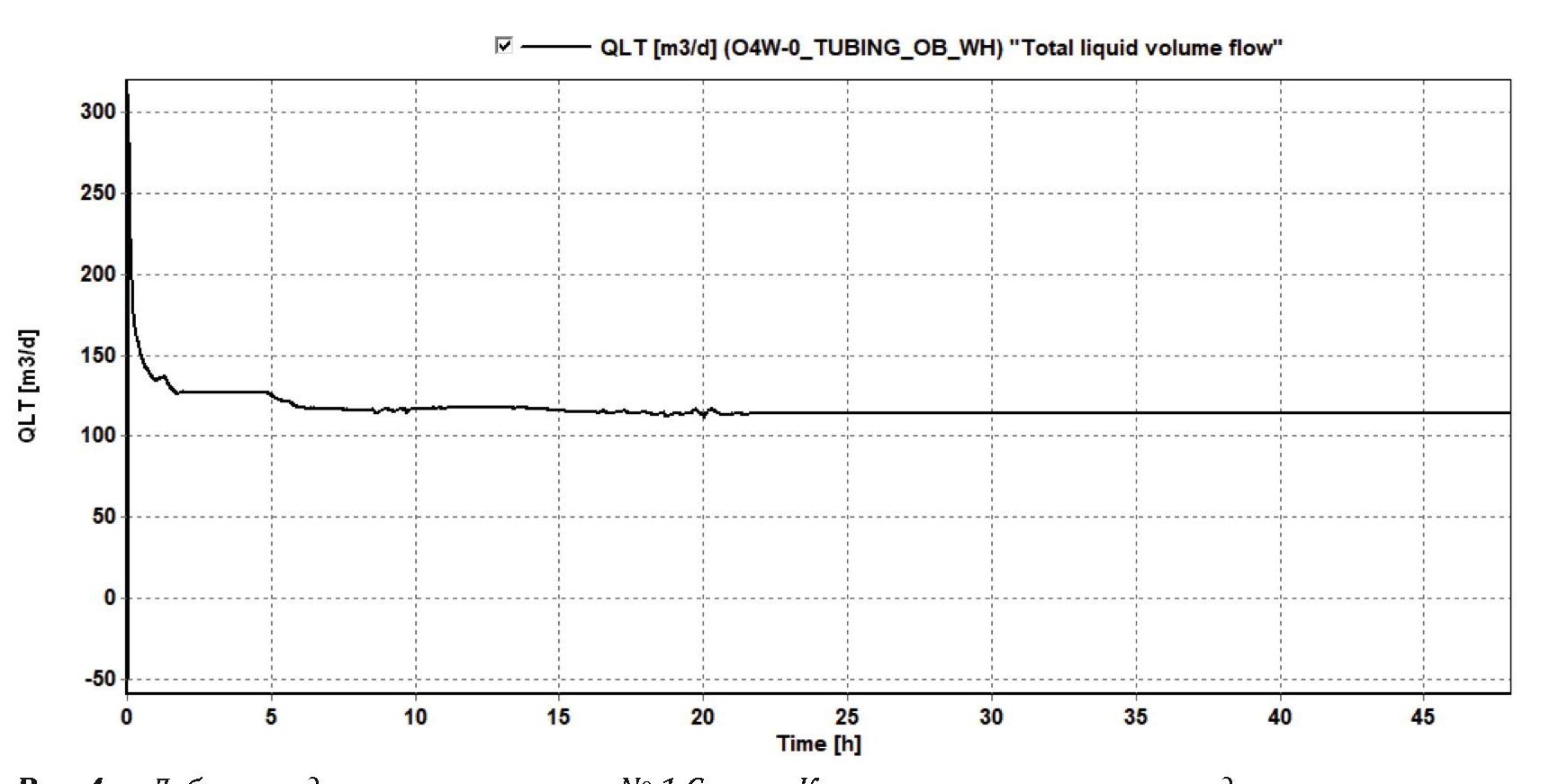

Рис. 4. Дебит жидкости по скважине № 1 Северо-Комсомольского месторождения

Fig. 4. Fluid flow rate for well no. 1 of the Severo-Komsomolskoe field



Поступление твёрдых частиц в скважину через фильтр

Для продуктивного пласта ПК₁ Северо-Комсомольского месторождения характерно высокое содержание мелких частиц. На Северо-Комсомольском месторождении используются проволочные скважинные фильтры, устанавливаемые при заканчивании. Размер зазора на фильтре составляет 75, 100, 150 или 200 мкм и подбирается в зависимости от геологических условий [14, 15].

При проведении лабораторных исследований замечено, что размер частиц, проходящих через фильтр, зависит не только от размера зазора на фильтре, но и от состава фильтруемого флюида. Проведены тесты для смесей в различных соотношениях (нефть/вода и нефть/газ), и определён размер зёрен D90 (90 % частиц, проходящих через фильтр, будут иметь меньший диаметр). Результаты лабораторных исследований приведены в табл. 5.



Таблица 5. Размер частиц D90 (мкм), проходящих через фильтр при фильтрации смеси

Table 5. Particle size D90 (µm) passing through the filter when filtering the mixture

Размер зазора, мкм/Gap size, µm	Состав смеси, об./об./Mixture composition, vol./vol.
	нефть/oil	нефть/вода/oil/water			нефть/газ/oil/gas
	%
	100	90/10	50/50	30/70	70/30	50/50	10/90
75	67,132	61,982	44,561	50,992	38,213	13,933	73,166
100	37,707	90,143	60,137	41,698	34,563	20,967	42,156
150	92,653	72,069	100	69,954	41,698	41,681	46,379
200	64,503	83,609	83,609	91,491	87,352	67,615	44,106



В дальнейших расчётах диаметр частиц, проходящих через фильтр, будет приниматься согласно данным, представленным в табл. 5.

Определение режима движения песка в скважине

В настоящий момент на скважине № 1 Северо-Комсомольского месторождения установлен проволочный фильтр с размером зазора 150 мкм [16–18]. В текущих условиях (при обводнённости продукции 4 %) в скважину попадают частицы размером ~72 мкм (согласно данным лабораторных испытаний) (табл. 5). Для моделирования процесса переноса песка в скважине необходимо задать параметры механических примесей (табл. 6).



Таблица 6. Характеристика твёрдых частиц

Table 6. Characterization of solid particles

Показатель Index	Среднее значение Average value
КВЧ, мг/л Amount of suspended particles, mg/l	525
Концентрация песка, об./об. Sand concentration, vol./vol.	0,00025
Размер частицы, мкм/Particle size, µm	72
Плотность частиц, кг/м3 Particle density, kg/m3	2650



При работе скважины с дебитом жидкости, установившимся на уровне 115 м³/сут., в скважине будет следующий режим движения песка (рис. 5). Красным цветом на графике регистрируется режим песка: 1 – неподвижный песок; 2 – движение песка по дну трубы; 3 – суспензия (все твёрдые частицы уносятся потоком); чёрным цветом обозначена геометрия скважины.

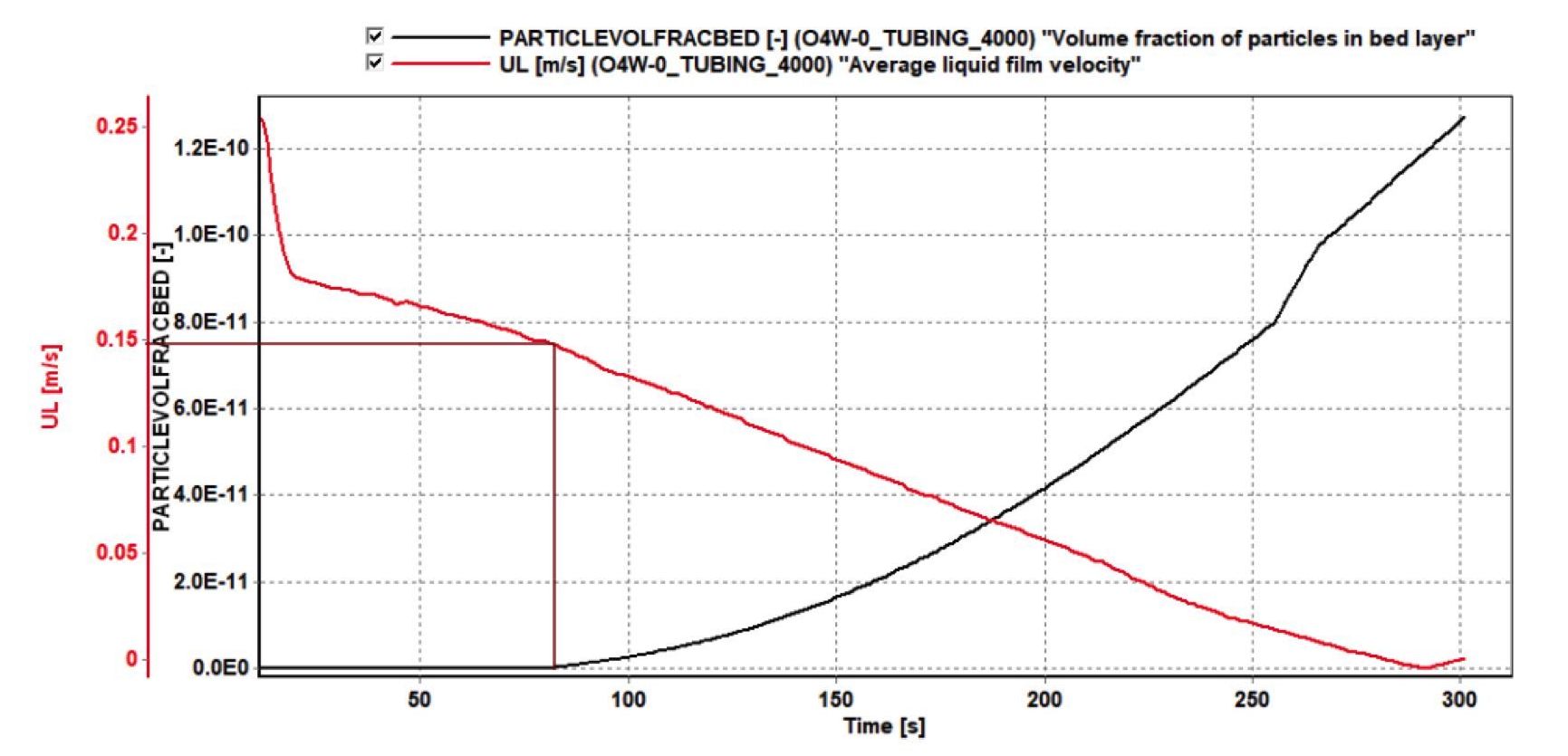

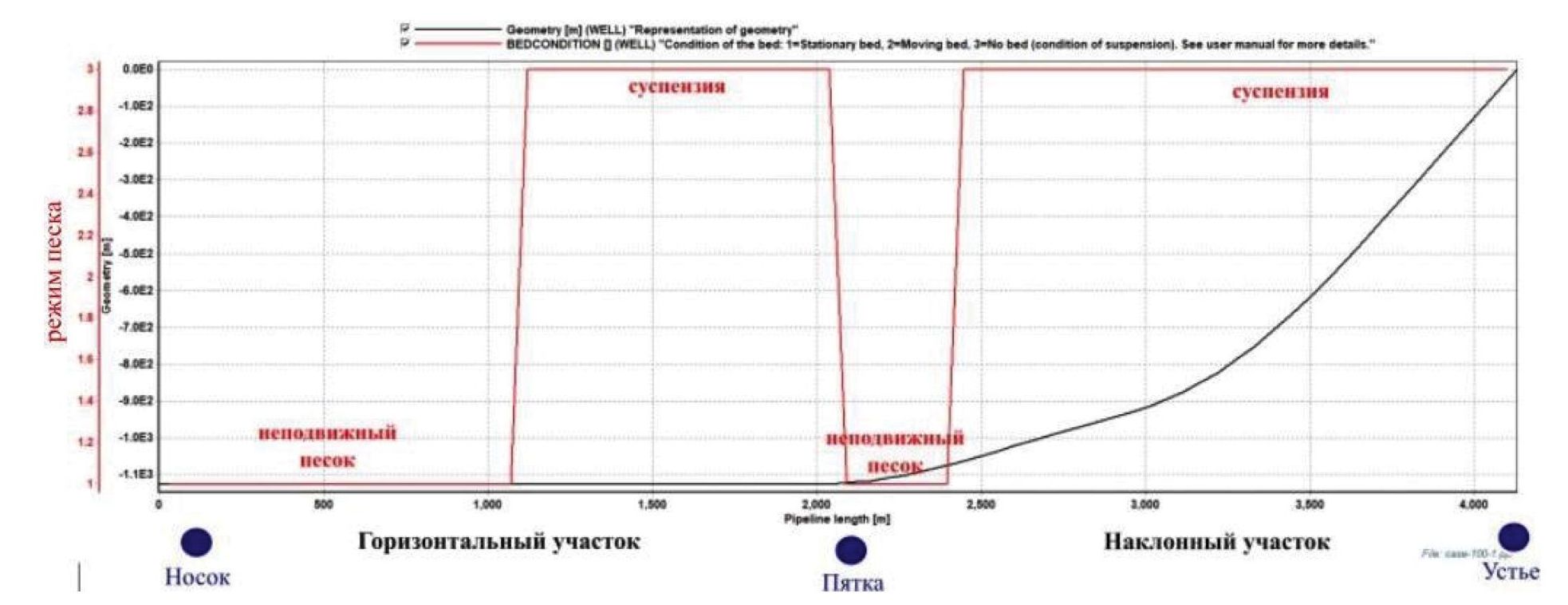

Рис. 5. Режим движения песка диаметром 72 мкм при дебите скважины 115 м³/сут.

Fig. 5. Mode of movement of sand with a diameter of 72 µm at a well flow rate of 115 m³/day



Режим неподвижного песка наблюдается на половине горизонтального участка, ближе к носку скважины, и в нижней части эксплуатационной колонны (где происходит резкое снижение скорости жидкости вследствие перехода потока из хвостовика с диаметром 99 мм в эксплуатационную колонну с диаметром 161 мм). Соответственно при работе скважины в таком режиме песок неизбежно будет накапливаться в горизонтальном окончании. Данный факт впоследствии приведёт к пересыпанию продуктивного интервала и постепенному снижению дебита [19–22].

Влияние обводнённости продукции на работу скважины в условиях выноса механических примесей

Чтобы оценить влияние обводнённости на работу скважин и движение твёрдых частиц вдоль ствола скважины, проведём серию модельных исследований в программном обеспечении OLGA.

Рост обводнённости с 4 до 50 % приводит к увеличению дебита жидкости в скважине с 115 до 121 м³/сут. Дальнейший рост обводнённости до 70 % приведёт к ещё большему увеличению дебита до 164 м³/сут. При обводнённости 90 % дебит стабилизируется на уровне 177 м³/сут. Данный эффект связан со снижением общей вязкости перекачиваемой жидкости и, следовательно, с уменьшением нагрузки на УЭЦН.

По мере увеличения обводнённости склонность к образованию неподвижного слоя песка снижается. За счёт роста дебита увеличивается скорость жидкости в трубах, поэтому в горизонтальном стволе появляются зоны с подвижным песком. Таким образом, на большей длине скважины выполняется условие по обеспечению движения твёрдых частиц (рис. 6–8). Лучше всего песок переносится при обводнённости продукции ~70 %.

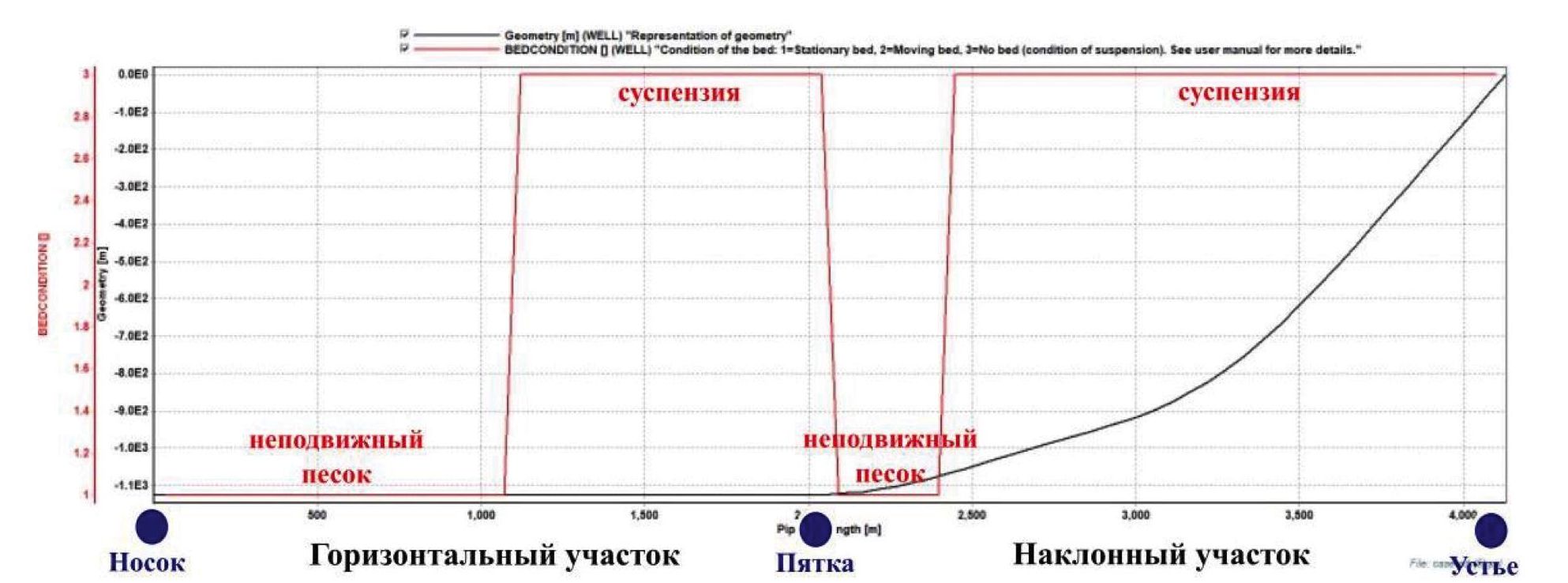

Рис. 6. Режим движения песка диаметром 100 мкм при дебите скважины 121 м³/сут. (обводнённость 50 %)

Fig. 6. Mode of movement of sand with a diameter of 100 µm at a well flow rate of 121 m³/day (water cut 50%)

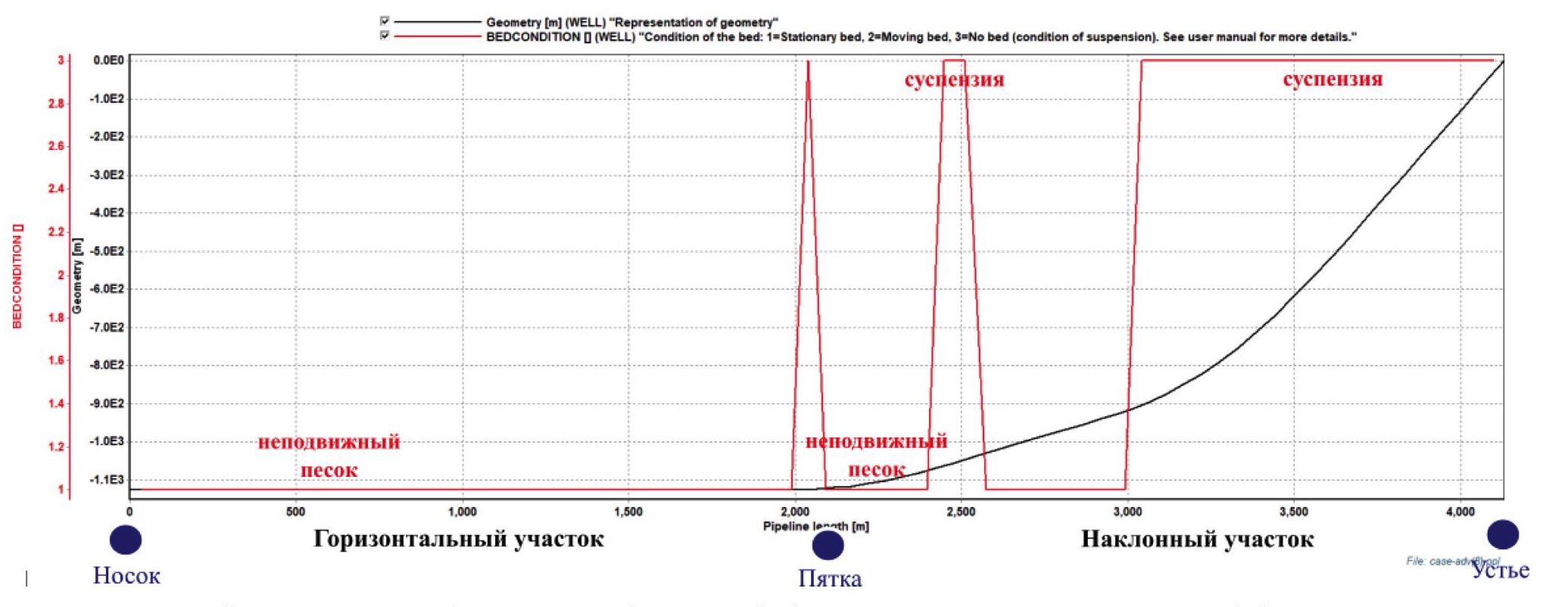

Рис. 7. Режим движения песка диаметром 69 мкм при дебите скважины 164 м³/сут. (обводнённость 70 %)

Fig. 7. Mode of movement of sand with a diameter of 69 µm at a well flow rate of 164 m³/day (water cut 70%)

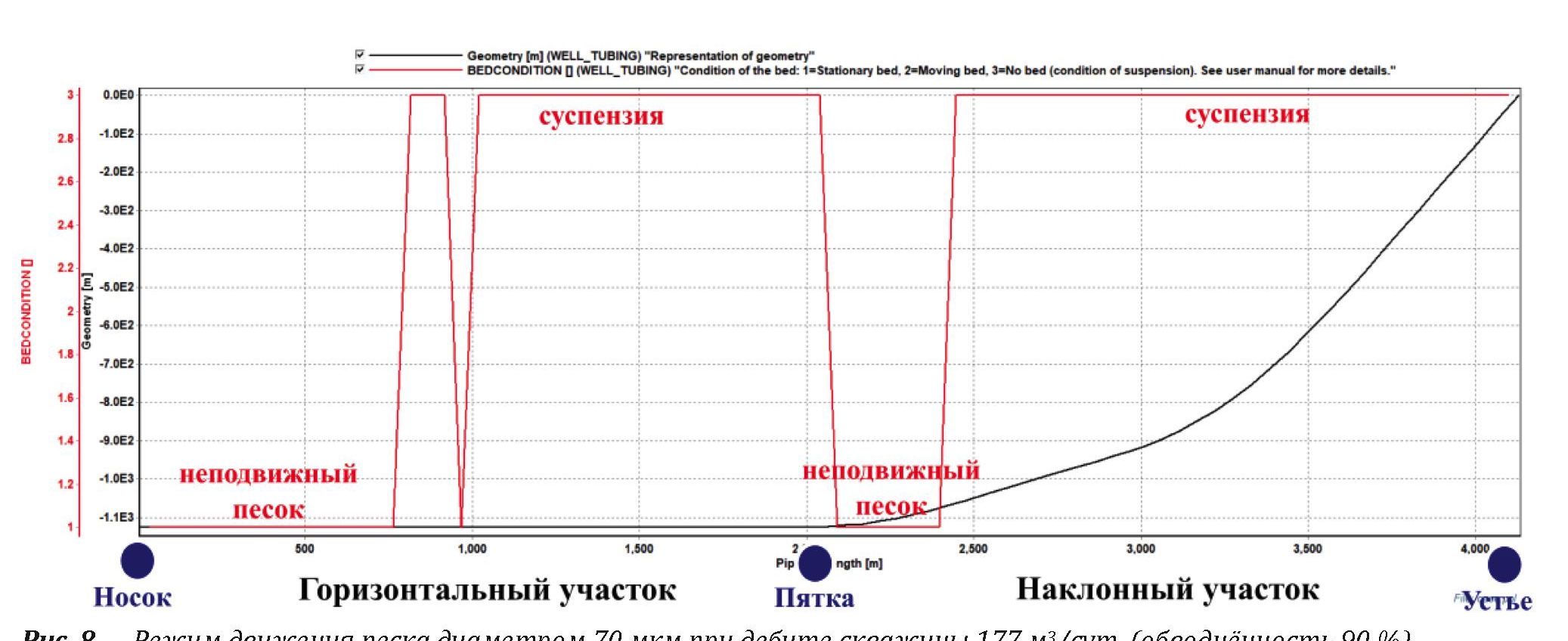

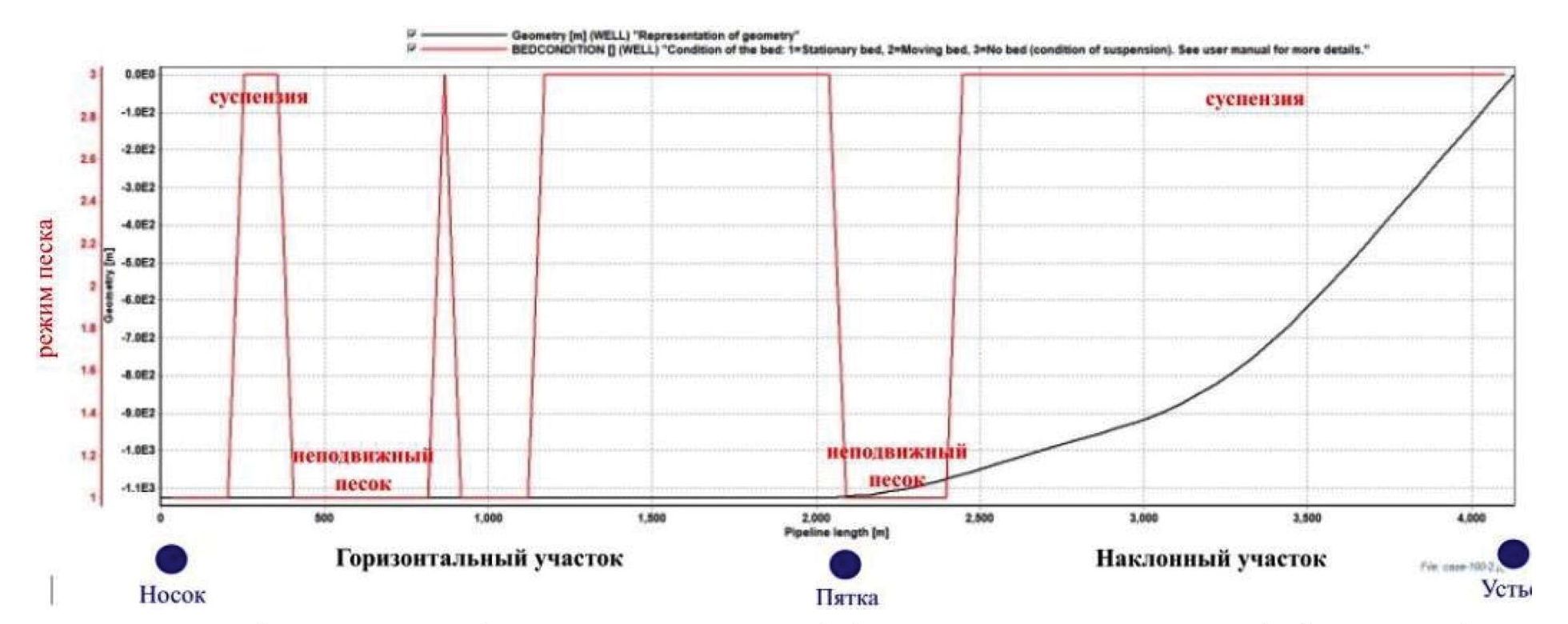

Рис. 8. Режим движения песка диаметром 70 мкм при дебите скважины 177 м³/сут. (обводнённость 90 %)

Fig. 8. Mode of movement of sand with a diameter of 70 µm at a well flow rate of 177 m³/day (water cut 90%)



Влияние газа на работу скважины в условиях выноса механических примесей

Для оценки влияния газа на транспорт песка в горизонтальном и наклонном участках скважины нами проведены следующие расчёты. При увеличении газового фактора с 49 до 100 м³/т произойдёт снижение дебита жидкости скважины до 71 м³/сут. Рост газового фактора приводит к увеличению количества свободного газа на приёме насоса и снижению КПД установки.

В связи с уменьшением дебита снижается средняя скорость потока жидкости в трубах, и её величина недостаточна для обеспечения переноса твёрдых частиц. Согласно расчётам, на всей длине горизонтального участка наблюдается режим неподвижного песка (рис. 9).

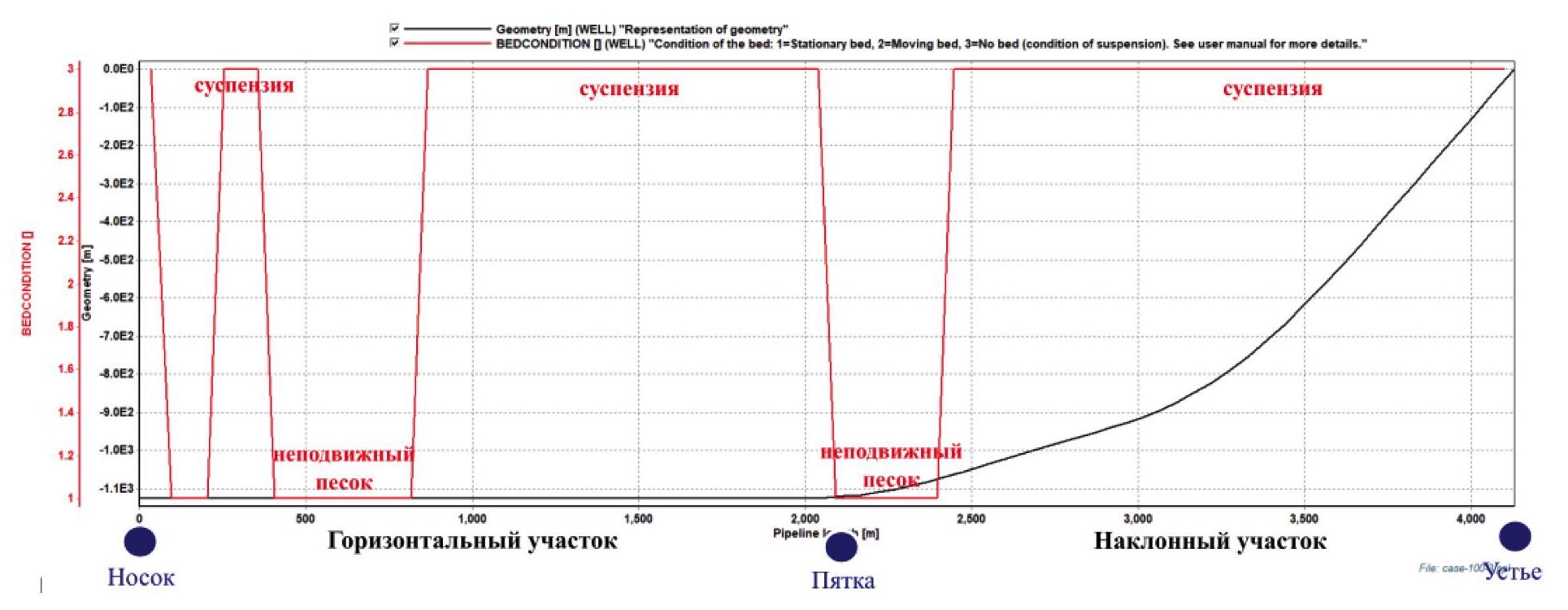

Рис. 9. Режим движения песка c диаметром 45 мкм при дебите скважины 71 м³/сут. (газовый фактор=100 м³/т)

Fig. 9. Mode of movement of sand with a diameter of 45 µm at a well flow rate of 71 m³/day (gas factor=100 m³/tons)



Работа скважины с высоким газовым фактором достаточно быстро приведёт к пересыпанию перфорационных отверстий, снижению дебита и образованию песчаной пробки. Дальнейшее увеличение газового фактора сверх 100 м³/т приведёт к срыву подачи насоса и полной остановке скважины [23–26].

Влияние количества твёрдых частиц на перенос песка

В рамках исследования оценивалось, как количество взвешенных частиц влияет на движение песка в скважине. Расчёты показали, что в диапазоне КВЧ от 200 до 2000 мг/л концентрация не влияет на перенос песка в стволе скважины (рис. 10).



Рис. 10. Режим движения песка диаметром 72 мкм при дебите скважины 115 м³/сут. (концентрация взвешенных частиц=2000 мг/л)

Fig. 10. Mode of movement of sand with a diameter of 72 µm at a well flow rate of 115 m³/day (amount of suspended particles=2000 mg/l)



Таким образом, при росте количества песка, выносимого из пласта, ожидается образование песчаных дюн и пробок в тех же участках, что и при низком КВЧ. Однако следует ожидать, что накопление песка будет происходить быстрее и песчаная пробка образуется раньше [27, 28].

Определение критической скорости потока

Одной из задач исследования было определение критической скорости потока для условий Северо-Комсомольского месторождения. Все корреляции основываются на лабораторных испытаниях, проводимых для потока песка в воде. Физические характеристики воды значительно отличаются от характеристик нефти, в особенности высоковязкой нефти.

Более того, многие из рассматриваемых моделей адаптированы лишь для суспензий с высокими концентрациями взвешенных частиц, например, пульп. Для нефтегазовой отрасли значение КВЧ в скважинах и трубопроводах намного ниже [29, 30].

Нами проведено параметрическое исследование для частиц различного диаметра при разной обводнённости и разном газовом факторе. Критическая скорость определялась графоаналитическим способом по графикам, построенным в результате математического моделирования (рис. 11). Чёрным цветом обозначена линия, показывающая объёмную долю частиц, оседающих на дно трубы; красным цветом обозначена скорость потока. Как видно из графика, при снижении скорости потока до 149 м/с частицы диаметром 300 мкм при обводнённости продукции 20 % начнут формировать неподвижный слой.



Рис. 11. Критическая скорость для песка диаметром 600 мкм и обводнённостью 0 %

Fig. 11. Critical speed for sand with a diameter of 600 µm and a water cut of 0%

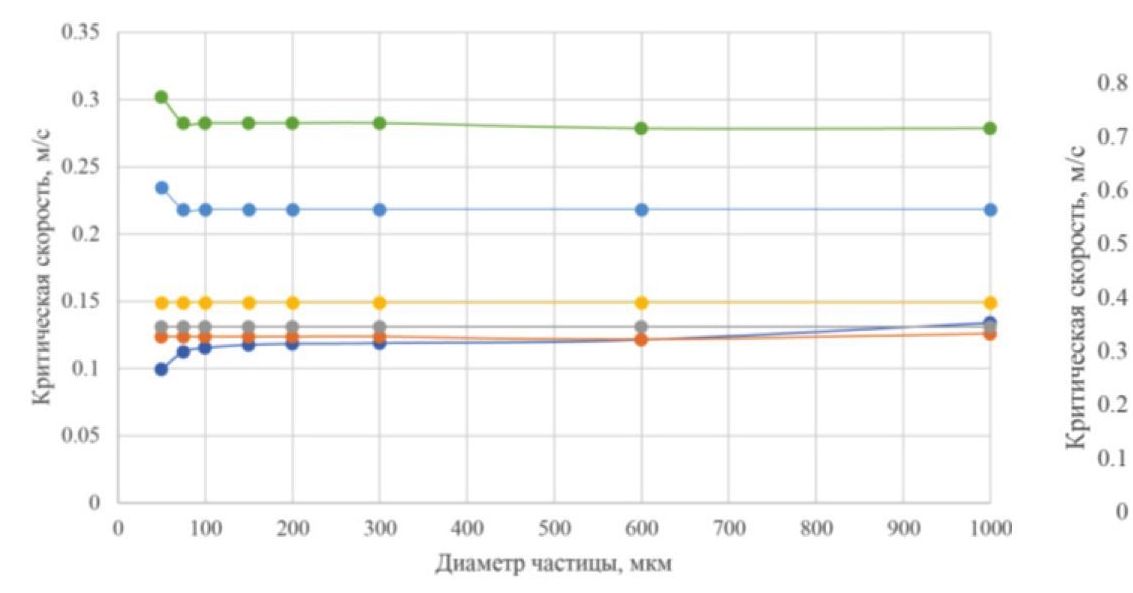

Критическая скорость потока зависит как от размера частиц, так и от объёмной доли воды (рис. 12). При этом результаты, полученные при численном моделировании смеси «нефть–вода», идут вразрез с общепринятым мнением, что рост линейного размера частицы приводит к увеличению критической скорости потока.



Рис. 12. Критическая скорость для разного диаметра частиц и обводнённости

Fig. 12. Critical speed for different particle diameters and water cut



Зарегистрированы следующие зависимости:

1)  при течении чистой нефти (обводнённость 0 %) увеличение линейного размера зёрен песка приводит к росту критической скорости потока, что согласуется с общепринятым представлением о характере переноса песка;

2)  для смесей с малым содержанием воды (обводнённость 5, 10, 20 %) критическая скорость не зависит от диаметра песчинок;

3)  для высокообводнённой нефти (обводнённость 50, 70 %) критическая скорость не изменяется для частиц в диапазоне диаметров 100–1000 мкм. При этом значение критической скорости для мелких частиц (50 мкм) выше, чем для более крупных.

Скорее всего, при обводнённости 50–70 % в нижней части трубы образуется слой воды, низкая вязкость которой не позволяет «подхватить» и обеспечить перенос частиц с размером менее 50 мкм.

Увеличение количества воды в потоке приводит к росту критической скорости, так как вода обладает меньшей способностью обеспечивать перенос песка в горизонтальном участке (рис. 12, 13).

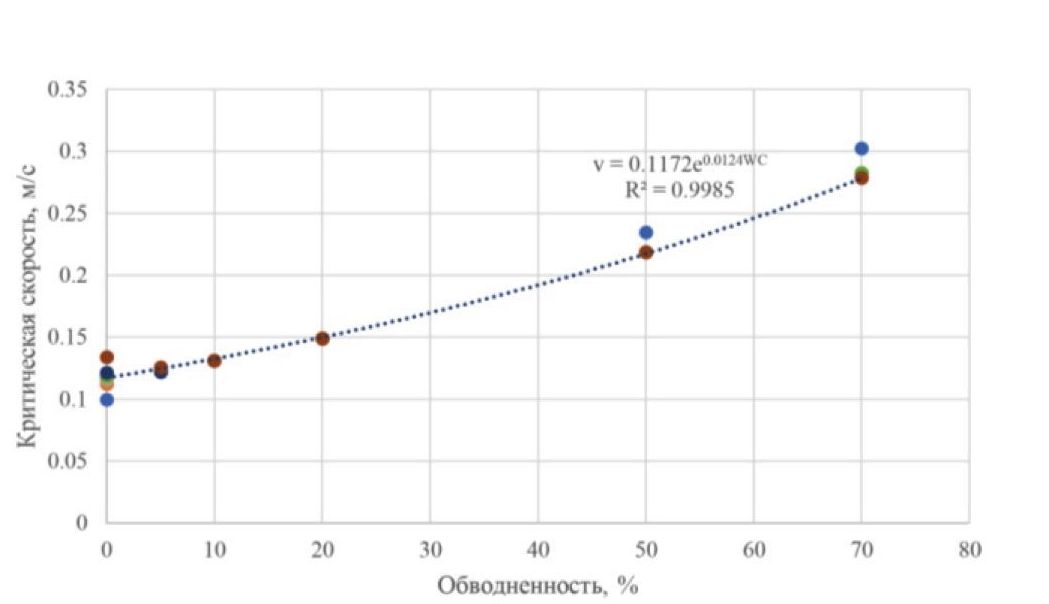

Рис. 13. Зависимость критической скорости от объёмной доли воды

Fig. 13. Dependence of the critical speed on water volume fraction



Так как размер частиц незначительно влияет на критическую скорость в исследуемом диапазоне (50–1000 мкм), предлагается корреляция для нахождения критической скорости потока в зависимости от обводнённости высоковязкой нефти пласта ПК₁ (рис. 13):

$v=\mathrm{0,1172}{e}^{\mathrm{0,0124}WC},$

где v – критическая скорость, м/с; WC – обводнённость продукции, %.

Коэффициент детерминации для предлагаемого выражения равен 0,9985.

Аналогично изучалось влияние величины газового фактора и диаметра частиц на критические скорости для газожидкостной смеси (рис. 14). Рост газового фактора приводит к увеличению критической скорости потока. При этом скорость увеличивается и с ростом размера твёрдой частицы.



Рис. 14. Критическая скорость для разного диаметра частиц и газового фактора

Fig. 14. Critical speed for different particle diameters and gas factor



В данном случае увеличение диаметра частиц ожидаемо приводит к росту критической скорости, что согласуется с математическими моделями, рассмотренными ранее.

Увеличение количества газа снижает вязкость и плотность нефти, что приводит к уменьшению силы сопротивления, действующей на твёрдую частицу со стороны флюида. Способность жидкости обеспечить движение песка снижается [31–33].

Расчёт времени образования песчаной пробки

Для планирования планово-предупредительных ремонтных работ по очистке скважины от накопившегося песка полезным будет определение времени образования песчаной пробки. Программный комплекс OLGA позволяет рассчитать высоту накопленного песчаного слоя. Проведено моделирование работы скважины при текущих режимных параметрах (табл. 7) в течение 65 сут.



Таблица 7. Технологический режим работы скважины № 1

Table 7. Technological mode of operation of well no. 1

Показатель/Index	Значение/Value
Дебит жидкости, м3/сут./Fluid flow rate, m3/day	115
Обводнённость/Water cut, %	4
Газовый фактор, м3/т/Gas factor, m3/tons	49
КВЧ, мг/л/Amount of suspended particles, mg/l	525
Размер твёрдых частиц, мкм/Solid particle size, µm	73



Как было ранее определено, режим неподвижного песка регистрируется в половине горизонтального участка (ближе к носку) и в нижней части эксплуатационной колонны (в месте перехода потока из хвостовика в эксплуатационную колонну). В этих зонах будет происходить накопление песчаных дюн (рис. 15, 16). За 65 сут. в горизонтальном стволе образуется песчаный слой высотой ~12 мм, а в нижней части эксплуатационной колонны высота песчаного слоя составит ~74 мм.

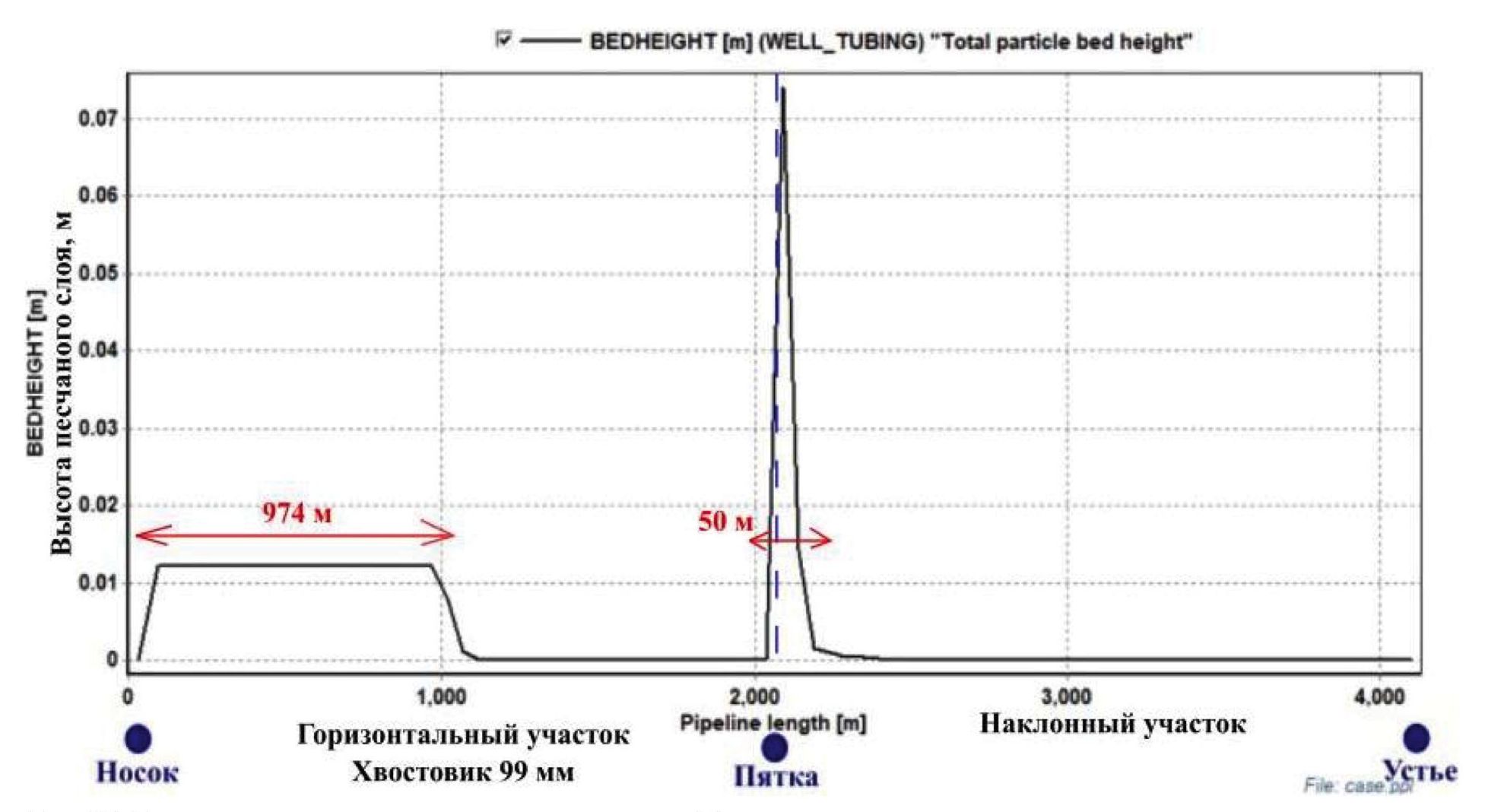

Рис. 15. Высота накопленного песчаного слоя через 65 сут.

Fig. 15. Height of the accumulated sand layer in 65 days

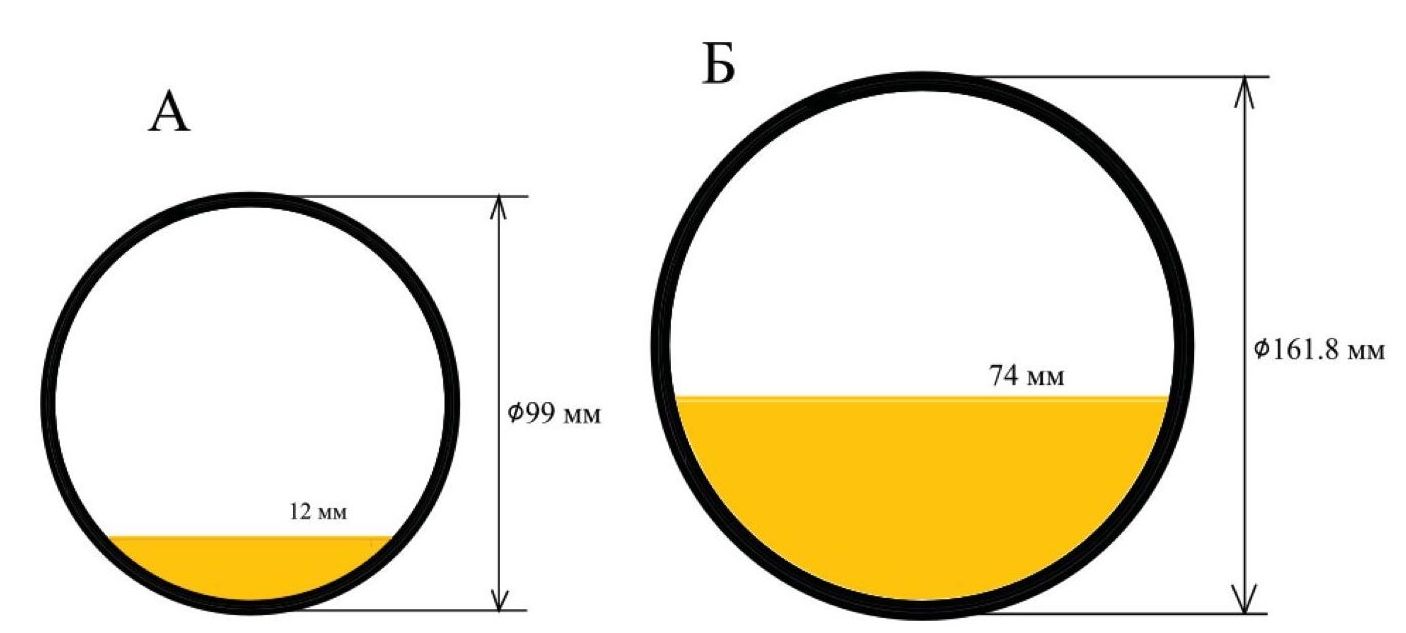

Рис. 16. Высота накопленного песчаного слоя через 65 сут.: А) горизонтальный хвостовик; Б) эксплуатационная колонна

Fig. 16. Height of the accumulated sand layer after 65 days: A) horizontal liner; Б) production string



Зная внутренний диаметр колонн (хвостовик – 99 мм, эксплуатационная колонна – 161,8 мм), можем рассчитать время полного перекрытия поперечного сечения трубы:

1)  через 145 сут. образуется песчаная пробка в эксплуатационной колонне;

2)  через 940 сут. образуется песчаная пробка в горизонтальном хвостовике.

Так как образование песчаной пробки в эксплуатационной колонне наступит раньше, чем полное пересыпание горизонтального участка, следует ожидать, что остановка скважины произойдёт ориентировочно через 145 сут. после запуска.

Высота песчаной пробки в эксплуатационной колонне составит ~50 м. В горизонтальном стволе длина участка, где накапливается песок, составит ~974 м (51 % длины продуктивного интервала).

Оценка эрозионного разрушения глубинно-насосного оборудования

Как известно, наличие механических примесей в добываемой жидкости влияет также на эрозионное разрушение глубинно-насосного оборудования. Внутренней нормативной документацией компании регламентировано отнесение скважины к осложнённому фонду по причине эрозии, если КВЧ более 200 мг/л и выполняются условия, приведённые в табл. 8.



Таблица 8. Эрозионные агрессивные факторы, влияющие на вероятность эрозионного отказа глубинно-насосного оборудования

Table 8. Erosive aggressive factors affecting the probability of erosive failure of downhole pumping equipment

Показатели Indicators	Значения Values	Рассчитанные значения для скважины № 1 Calculated values for well no. 1	Выполнение условий Fulfillment of conditions
Абразивный износ ЭЦН/Abrasive wear of electric centrifugal pump			ДА/YES
Индекс агрессивности КВЧ (AI) Amount of suspended particles aggressiveness index (AI)	50 и более 50 and more	81,7
Гидроабразивный износ НКТ/Hydroabrasive wear of tubing			НЕТ/NO
Количество кварцевых частиц размером более 100 мкм в составе КВЧ Quantity of quartz particles larger than 100 µm in amount of suspended particles composition	13 кг/сут. и более 13 kg/day and more	6,09 кг/сут. kg/day
Скорость потока в НКТ, м/с Flow rate in tubing, m/s	1,22 м/с и более 1.22 m/s and more	0,44 м/с m/s
Гидроабразивный износ ПЭД/Hydroabrasive wear of a submersible electric motor			НЕТ/NO
Количество кварцевых частиц размером более 100 мкм в составе КВЧ Quantity of quartz particles larger than 100 µm in amount of suspended particles composition	13 кг/сут. и более 13 kg/day and more	6,09 кг/сут. kg/day
Скорость потока между ПЭД и эксплуатационной колонной, м/с Flow rate between a submersible electric motor and production string, m/s	1,22 м/с и более 1.22 m/s and more	0,136 м/с m/s
Гидроабразивный износ УЭЦН Hydroabrasive wear of installation of an electric centrifugal pump			НЕТ/NO
Количество кварцевых частиц размером более 100 мкм в составе КВЧ Quantity of quartz particles larger than 100 µm in amount of suspended particles composition	100 мг/л и более 100 mg/l and more	52,5 мг/л mg/l
Частота вращения ЭЦН Speed of electric centrifugal pump	более 50 Гц over 50 Hz	40 Гц Hz



Оценим риск эрозионного износа ГНО на скважине № 1 Северо-Комсомольского месторождения. Износ рабочих органов УЭЦН способны вызывать частицы с твёрдостью более 5 по шкале Мооса. Индекс агрессивности характеризует способность частиц песка вызывать абразивный износ оборудования и может быть рассчитан по формуле:

$\begin{array}{c}AI=\mathrm{0,3}{P}_{d<250}+10(1-K_{\text{окр}})+10(1-K_{\text{сфер}})+\\ +\mathrm{0,25}{P}_{\text{нер}}+\mathrm{0,25}{P}_{\text{кварц}},\end{array}$

где P_d<250 – массовая доля частиц размером меньше 250 мкм в пробе, %; K_окр – средний коэффициент округлости твёрдых частиц по шкале API; K_сфер – средний коэффициент сферичности твёрдых частиц по шкале API; Р_нер – массовая доля частиц нерастворимого в кислоте остатка; %, Р_кварц – массовая доля кварца в изучаемой пробе, %.

Для пласта ПК₁ значение коэффициента сферичности и округлости принимается равным 0,9.

Скорость потока в НКТ и скорость потока между ПЭД и эксплуатационной колонной рассчитываются по формулам:

$v_{\text{нкт}}=\frac{Q_{\text{ж}}}{86400\cdot S_{\text{нкт}}}=\frac{115}{86400\cdot \mathrm{0,003}}=\mathrm{0,44};$

$\begin{array}{c}{v}_{\text{нкт}}=\frac{Q_{\text{ж}}}{86400\cdot (S_{\text{эк}}-S_{\text{пэд}})}=\\ =\frac{115}{86400\cdot (\mathrm{0,0205}-\mathrm{0,0107})}=\mathrm{0,136.}\end{array}$

Чтобы определить количество кварцевых частиц, размер которых более 100 мкм, вспомним, что ранее нами определено, что доля частиц размером меньше 73 мкм будет составлять 90 %. Соответственно, доля частиц с размером более 100 мкм не может превышать 10 %.

Оценка показала, что скважина № 1 Северо-Комсомольского месторождения будет входить в осложнённый фонд по причине эрозионной агрессивности. Существует вероятность абразивного износа электроцентробежного насоса [34–36].

Применение моделирования не подразумевает улучшения экономических показателей разработки месторождения за счёт увеличения добычи нефти. Однако, зная режимы движения песка в скважине, зоны и время образования песчаных пробок, может быть спланирован планово-предупредительный ремонт скважины.

Моделирование добывающих скважин с учётом транспорта песка по стволу позволит более грамотно подходить к планированию и оптимизации работ, в том числе позволит своевременно проводить планово-предупредительную очистку скважины от накопившегося песка.

Заключение

На основании проведённой работы можно сделать следующие выводы:

1. При текущих режимных параметрах работы скважины № 1 Северо-Комсомольского месторождения неизбежно образование песчаной пробки как в эксплуатационной колонне, так и в горизонтальном хвостовике. В горизонтальной части скважины накопление песка будет происходить в зоне, ближней к «носку» скважины. Высок риск образования песчаной пробки в месте стыковки хвостовика и эксплуатационной колонны из-за резкого снижения скорости потока.
2. Обеспечение полного выноса механических частиц может быть достигнуто только за счёт увеличения скорости потока, т. е. за счёт увеличения дебита жидкости на скважине. Для предотвращения образования песчаной пробки в эксплуатационной колонне при обводнённости 4 % критическая скорость потока жидкости должна превышать 0,123 м/с, что соответствует дебиту 214 м³/сут.
3. Увеличение обводнённости продукции на скважине № 1 благоприятно скажется на транспорте песка в горизонтальном участке за счёт роста дебита жидкости и скорости соответственно.
4. Рост газового фактора, наоборот, негативно повлияет на режим движения песка. Большое количество свободного газа на приёме насоса снижает КПД установки и приводит к снижению дебита и скорости потока.
5. Количество взвешенных частиц в изучаемых пределах (от 20 до 2000 мг/л) не оказывает значительного влияния на транспорт песка в скважине. Зоны с неподвижным песком наблюдаются в одних и тех же участках. Однако увеличение КВЧ приведёт к более быстрому накоплению песка и раннему образованию песчаной пробки.
6. Критическая скорость для смеси «нефть–вода» мало зависит от размера частиц. Однако для смеси «нефть–газ» увеличение диаметра частиц приводит к росту скорости.
7. Критические скорости для потоков с частицами диаметром 50 и 200 мкм практически одинаковы. По этой причине нет необходимости устанавливать скважинные фильтры с маленьким размером зазора. Рекомендуется устанавливать проволочные фильтры с апертурой 200 мкм вместо 150 мкм, что позволит снизить перепад давления на фильтре и увеличить коэффициент продуктивности скважины.
8. При текущих режимных параметрах работы скважины № 1 ожидается образование песчаной пробки в эксплуатационной колонне через 145 сут. после начала добычи. Рекомендуется провести очистку скважины заранее (через 120–130 сут.).
9. На скважине присутствует риск абразивного износа электроцентробежного насоса, так как для механических примесей характерно высокое значение индекса агрессивности.

Оценить, способна ли скважина обеспечивать вынос твёрдых частиц из горизонтального участка, можно с помощью моделирования в специализированных программных продуктах. Для условий рассматриваемого Северо-Комсомольского нефтегазоконденсатного месторождения проведение лабораторных исследований совместно с моделированием позволит сделать выбор наиболее эффективного скважинного фильтра.

作者简介

Olga Savenok

Saint Petersburg Mining University

编辑信件的主要联系方式.
Email: Savenok_OV@pers.spmi.ru
ORCID iD: 0000-0003-1312-4312

Dr. Sc., Professor

俄罗斯联邦, 2, 21 line, Vasilievsky Island, Saint Petersburg, 199106

Nailya Zharikova

Saint Petersburg Mining University

Email: Zharikova_Nkh@pers.spmi.ru
ORCID iD: 0009-0006-2943-4760

Cand. Sc., Associate Professor

俄罗斯联邦, 2, 21 line, Vasilievsky Island, Saint Petersburg, 199106

Alexander Verisokin

North Caucasian Federal University

Email: verisokin.aleksandr@mail.ru
ORCID iD: 0000-0001-6530-4126

Cand. Sc., Associate Professor

俄罗斯联邦, 1, Pushkin street, Stavropol, 355017

Abdul-Gapur Kerimov

North Caucasian Federal University

Email: akerimov@ncfu.ru
ORCID iD: 0000-0002-4880-787X

Dr. Sc., Associate Professor

俄罗斯联邦, 1, Pushkin street, Stavropol, 355017

Ashot Arutyunyan

Kuban State Technological University

Email: mereniya@mail.ru

Cand. Sc., Associate Professor

俄罗斯联邦, 2, Moskovskaya street, Krasnodar, 350072

参考

补充文件
