Horizontal well flow rate prediction applying machine-learning model

Cover Page

Cite item

Full Text

Abstract

Relevance. The need to accurately and quickly predict flow rates of horizontal wells. This allows optimizing drilling schedules, enhanced oil recovery programs, and field development strategy, as well as making the economic model more accurate and predictable. Currently, analytical calculations and numerical modeling methods are used to predict well production rates. These methods have limitations in both accuracy and time. To solve this problem, it is proposed to use machine learning, which due to its accuracy, adaptability, and speed, allows excluding the disadvantages of the above-mentioned methods.

Aim. To create a machine-learning model to quantify gas well flow rates based on geological properties at different time steps.

Object. Stock of horizontal wells in a gas condensate field in Western Siberia.

Methods. Mathematical modelling, machine learning and statistical methods.

Results. The authors have carried out 300 iterations of hydrodynamic modeling in a simulator. They collected an initial data set with the following parameters: time step, porosity, permeability, initial water saturation, reservoir thickness, bottom hole pressure at different distances from the wellbore, and gas flow rate. Machine learning models based on random forest and gradient boosting algorithms were created with different ratios of testing/training samples. The machine learning models were able to accurately predict the gas flow rate of a horizontal well. Gradient boosting showed better prediction results compared to random forest: root mean square error is equal to 8440 std. m3/day, mean absolute percentage error is equal to 3.95%, and coefficient of determination (R2)=0.991.

Full Text

Введение

Важным условием успешной разработки месторождений является прогнозирование параметров работы скважин. Точный прогноз добычи газа необходим для составления планов бурения, программ повышения нефтегазоотдачи и стратегий разработки пластов. Знание этих параметров значительно повышает шансы на успешную и эффективную добычу. Кроме того, это помогает сделать экономическую модель более точной и предсказуемой.

Наиболее распространенным в мире подходом к определению дебита скважин является закон Дарси. Инженеры нефтегазовой сферы обычно используют уравнение Дюпюи [1]. Оно представляет собой интегральную форму закона Дарси для случая плоскорадиального установившегося притока несжимаемой жидкости в вертикальную скважину. Уравнение Дюпюи связывает продуктивные характеристики скважины и фильтрационные свойства пласта. Согласно этому уравнению, основными факторами, влияющими на приток жидкости, являются: проницаемость, толщина пласта, скин-фактор, радиус скважины, забойное давление и пластовое давление. Также необходимо учитывать конструкцию скважины [2]. Оценивать все перечисленные факторы в процессе разработки месторождения становится сложной задачей, так как происходит постоянное изменение энергетики пласта (давление, аквифер), ухудшение призабойной зоны (скин-фактор), уменьшение фазовой проницаемости в связи с заводнением околоскважинной зоны, свойств пластовых флюидов (Pressure-Volume-Temperature – PVT), неоднородность коллектора в целом.

Существуют различные способы прогнозирования добычи скважин. Но они имеют разную точность и требуют разное количество времени. Аналитический подход является наиболее быстрым, но, с другой стороны, он имеет самый низкий уровень точности и ряд допущений [3]. Эмпирический подход помогает прогнозировать дальнейший дебит скважины, основываясь на стартовых значениях дебита в скважине и анализе тенденции дальнейшего падения дебита. В частности, этот метод называется кривой падения добычи [4]. Аналитические методы прогнозируют поведение скважины при помощи установления закономерности между физическими свойствами в пласте. В основе расчетов материального баланса лежит закон сохранения массы. Материальный баланс – это учет поступления и извлечения массы из системы [5, 6]. Применение материального баланса может быть затруднительным, особенно в системах с давлением ниже давления насыщения, а также в присутствии других источников энергии (газовая шапка, аквифер) [7].

Метод использования симуляторов является более точным, чем аналитический, но в то же время требует больших временных затрат и большого количества информации о месторождении, что вносит свою неопределенность в итоговое прогнозирование. Суть метода заключается в использовании программных комплексов, которые позволяют, используя закон материального баланса и закона Дарси, итерационным путем рассчитывать показатели работы скважины. Данный подход позволяет заменить сложные аналитические формулы численными расчетами: решение на основе упрощения (аппроксимации) более явными зависимостями [8].

Симуляторы являются наиболее точным способом прогнозирования работы скважин и оценивания профиля добычи (P10, P50, P90). Они позволяют оценить неопределенность и риски дальнейшей разработки. Данные дебиты строятся на основе итерации различных вариантов геологии. Этот подход называется методом Монте Карло [9]. Но в то же время для создания данных профилей необходимо множество расчетов и большое количество времени на их осуществление. Для обеспечения точности симулятора и скорости математических расчетов предлагается использовать машинное обучение (МО) [10].

В последние годы предпринимались попытки применить алгоритмы МО и искусственный интеллект (ИИ) для прогнозирования работы скважин. Например, в бурении [11, 12], геофизике [13, 14], инжиниринге резервуаров [15, 16]. Этот метод не только прост в реализации, но и позволяет отразить сложную взаимосвязь между входными и выходными наборами данных. В частности, он основан на анализе данных, взаимодействии и корреляции параметров системы, а не на физических процессах. В частности, популярность приобрели ИНС (искусственная нейронная сеть) и метод опорных векторов. Модель, основанная на ИНС [17], показала среднюю абсолютную ошибку в 7,9 % при прогнозировании дебита. В данной статье оценивался средний дебит после запуска горизонтальных скважин определенной длины и был получен довольно точный результат. Однако применялся только один геологический параметр – проницаемость, что не позволяет полноценно оценить возможную добычу в дальнейшем [18]. Также подобный метод применялся для прогнозирования добычи горизонтальных скважин на основе данных геологии, анизотропии, размеров скважин, и ошибка составила 7 % [10]. Но данная модель не позволяет ввести прогноз на определенный временной шаг, а дает лишь представление об ожидаемом дебите скважины. Также нейронные сети применяли на месторождении «Volve» в Норвегии [19]. В работе применяли нейронные сети прямого распространения, рекуррентную нейронную сеть, а также использовался метод роя частиц в качестве оптимизатора. Коэффициент детерминации превысил показать 94 % [19]. В данной работе в основе лежат входные параметры, основанные на забойном давление и размере штуцера, что не позволяет вовлечь в оценку геологию.

В этой работе были разработаны две модели машинного обучения – градиентный бустинг (ГБ) и случайный лес – для прогнозирования дебита газа горизонтальных скважин. Использование петрофизической информации позволит сделать данную модель более универсальной, физичной. Также будет учитываться временной шаг, что позволит не только сделать прогноз стартового показателя дебита, но и оценить его дальнейшее изменение. Для поиска оптимальных гиперпараметров применялся половинчатый поиск по сетке (Halving Search) c использование перекрёстной проверки. Набор данных включает в себя такие геологические параметры, как: проницаемость пласта, эффективная толщина пласта, пористость, водонасыщенность вдоль ствола скважины, а также данные по падению давления на забое скважины и вблизи ствола. Часть данных используется для разработки модели (тренировочная выборка), а оставшаяся часть – в качестве проверки прогнозной способности модели (тестовая выборка). Лучший алгоритм был выбран путем сравнения поведения на тестовых и тренировочных данных.

В статье даются краткие пояснения по теории машинного обучения, ГБ, случайного леса и половинчатого поиска по сетке. Также рассматривается методология и объясняется, как имеющиеся данные были получены, обработаны и использованы при разработке этих моделей. Описывается процедура разработки модели. Затем приводятся результаты, следует их обсуждение и составляются выводы, которые обобщают полученные результаты. В заключении подводятся основные итоги работы.

Получение и анализ данных

В работе использовались данные, сгенерированные через коммерческий гидродинамический симулятор. Было проведено 300 итераций расчета. На основе геологических неопределенностей (стандартного отклонения и среднего значения) сгенерированы различные варианты петрофизики, а также сняты средние значения входных параметров вдоль стволов скважины. Этот подход позволяет создать достаточное количество данных для обучения модели машинного обучения и дальнейшего прогнозирования дебитов на исследуемом месторождении без применения симуляторов. Система разработки представляет лучевую систему с горизонтальными скважинами, коллектор – одиночный пласт с вертикальной анизотропией проницаемости.

Набор данных включает следующие параметры: временной шаг, пористость, проницаемость, исходную водонасыщенность, толщину пласта, давление в зоне забоя на различных расстояниях от ствола скважины, дебит газа. Данные были случайно разделены на две выборки (тестовая и тренировочная). Соотношения тренировочной выборки к тестовой варьировались и принимали разные значения (80/20, 75/25, 70/30) для дальнейшего анализа и выбора лучшего варианта.

В качестве параметров, характеризующих распределение исходных данных, были выбраны их значения на соответствующих процентилях (25, 50, 75 %), средние значения параметров, их стандартное отклонение и предельное значение в распределении. Параметры представлены в табл. 1.



Таблица 1. Статистический анализ входных/выходных данных, используемых в исследовании

Table 1. Statistical analysis of the input/output data given in the study

Параметр

Parameter

Среднее значение

Mean value

Стандартное отклонение

Standard deviation

25 %

50 %

75 %

Макc.

Max.

Временной шаг, месяц

Time step, month

6,5

3.5

3

6

9

12

Пористость, %

Porosity, %

0,14

0,01

0,13

0,14

0,14

0,16

Проницаемость, Дарси

Permeability, Darcy

0,08

0,03

0,06

0,05

0,1

0,21

Водонасыщенность

Water saturation

0,35

0,31

0,03

0,22

0,69

0,88

Эффективная толщина, м

Effective thickness, m

4,83

4,55

0,49

2,92

9,40

15,83

Давление вдоль ствола скважины, бар.

Pressure along the wellbore, bar

376,7

19,1

366,7

372,9

382,5

515,5

Давление зоны 4 ячеек, бар

4 cells area pressure, bar

401,2

23,8

387,3

397,2

411,4

517,4

Давление зоны 9 ячеек, бар

9 cells area pressure, bar

416,6

14,7

398,7

411,6

430,2

520,1

Дебит газа, м3/сут.

Gas production rate, m3/day

132721

90423

877

70157

111858

166494



Распределение давления и дебита газа представлено на рис. 1. Статистика оценена с помощью межквартильного размаха и стандартного отклонения. Распределение дебита показывает большой разбег между максимальным и минимальным значениями. Отношение максимального значения дебита к минимальному составляет 5,65. Процентилий 75 % и максимальное значение различаются в разы. Распределения дебита газа и давления в зоне забоя представляют собой ассиметричные распределения со смещением влево. Коэффициент вариации (std/mean) равняется 0,68, что говорит о низкой дисперсии распределения.



Рис. 1. Распределение дебита газа и давления в зоне забоя

Fig. 1. Distribution of gas flow rate and pressure along the wellbore



Распределение давления коррелирует с распределением дебита газа, что является очевидным, так как данные величины связаны напрямую, согласно закону Дарси [1]. Давление на различных расстояниях от ствола скважины варьируется от 351,69 до 520 бар (соответствует пластовому давлению).

Для наглядной оценки важности каждого компонента для прогнозирования дебита газа была составлена табл. 2. Анализ коэффициентов корреляции показывает, что все признаки взаимосвязаны с дебитом газа для горизонтальной скважины. Наибольший коэффициент корреляции (по модулю) имеет временной шаг – 0,566. Наихудшая корреляция у дебита с эффективной толщиной – –0,197.



Таблица 2. Анализ коэффициентов корреляции с выходным параметром (дебит газа)

Table 2. Analysis of correlation coefficients with the output parameter (gas flow rate)

Временной шаг, месяц/Time step, month

–0,566

Пористость/Porosity, %

0,353

Проницаемость, Дарси/Permeability, Darcy

0,375

Водонасыщенность/Water saturation

–0,248

Эффективная толщина, м/Effective thickness, m

–0,197

Давление вдоль ствола скважины, бар.

Pressure along the wellbore, bar

0,311

Давление зоны 4 ячеек, бар./4 cells area pressure, bar

0,298

Давление зоны 9 ячеек, бар./9 cells area pressure, bar

0,299



Значение корреляции параметра эффективной толщины с целевой переменной может быть отрицательным, хотя он положительно влияет на целевую переменную. Данное явление связано с тем, что другие параметры (временной шаг, петрофизика и давление) вносили более значимый вклад в результирующий дебит газа. В дополнение было получено распределение для данных геологии c целью оценки характера плотности распределения входных параметров (рис. 2).

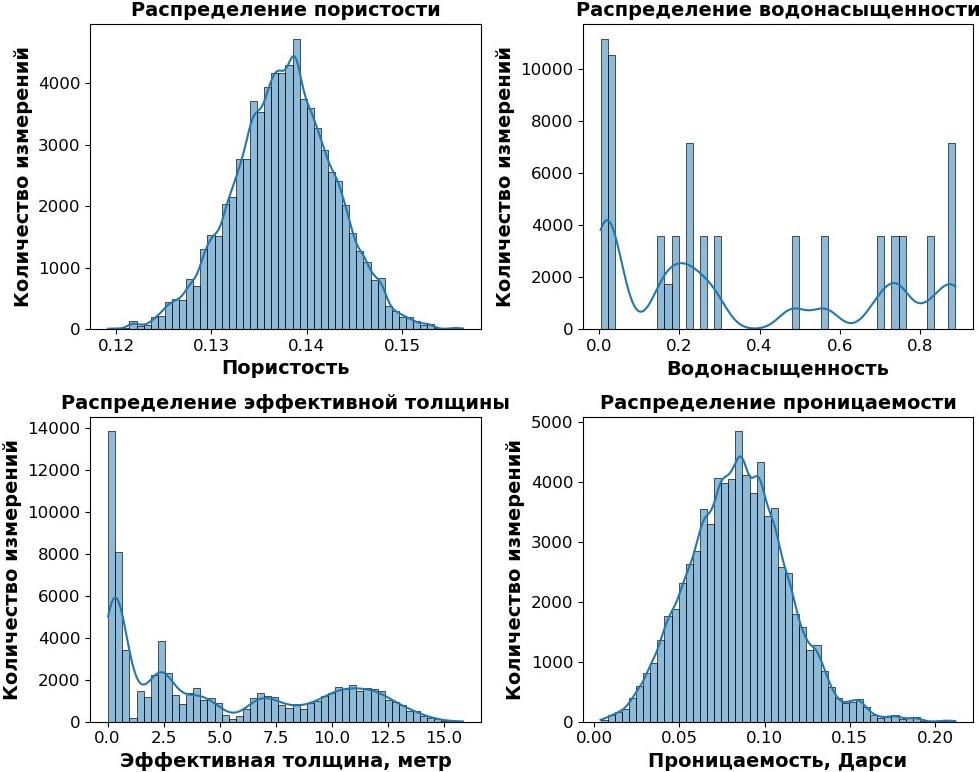

Рис. 2. Распределение геологических свойств

Fig. 2. Distribution of geological properties



В данном случае пористость и проницаемость на основе петрофизической модели носят характер нормального распределения. Значения варьируются от 11,9 до 15,6 % и от 4 до 212 мД, соответственно. Распределения носят схожий характер, так как данные геологические свойства имеют петрофизическую зависимость. Распределения равномерные. Характер распределения для водонасыщенности и эффективной толщины значительно отличается от характера нормального распределения. Имеется большая дисперсия, что является объяснимым фактом – данные параметры часто носят большую неопределенность при моделировании месторождений и разбор закономерно может принимать большие значения. Коэффициент вариации данных параметров находится в районе 1,5.

Материалы и методы

Несколько моделей машинного обучения c различным соотношением тестовой выборки к тренировочной применено для получения оптимального решения задачи прогнозирования дебита газа. Данное решение имеет наименьший показатель средней квадратичной ошибки (Root Mean Square Error – RMSE), средней абсолютной процентной ошибки (Mean Absolute Percentage Error – MAPE) и наибольший показатель коэффициента детерминации (R2) для тестовой и тренировочной выборок.

Тренировочные данные не требовали нормализации или стандартизации, так как методы случайного леса и ГБ не требуют данных операций [20, 21].

МО – область исследования в искусственном интеллекте, связанная с созданием и изучением статических алгоритмов, способных эффективно обобщать систему и выполнять задачи без явных инструкций. Другими словами, это способность охарактеризовать систему, находя зависимость между исходными и выходными данными. Существует множество систем, в которых зависимости между входом и выходом могут быть настолько сложными, что установить их аналитическим путем бывает просто невозможно. Также расчет усложняется большим количеством данных, количество значений входных параметров может исчисляться тысячами, поэтому решение данной системы становиться нетривиальной задачей. Система пласт–скважина является также трудно прогнозируемой системой, что делает применение машинного обучения актуальным [22].

Зачастую, используя лишь одну модель машинного обучения, получить хороший прогноз бывает сложно. Результат модели зависит от начального шума данных, соотношения разделения стартового набора на тестовую и обучающую выборки, сам выбор значений в обучающую выборку несет долю случайности и создает разный разброс. Для того чтобы минимизировать данную ошибку создаются ансамбли моделей. Ансамблевое обучение – это общий мета-подход к машинному обучению, целью которого является улучшение предсказательной эффективности путем объединения прогнозов нескольких моделей [23]. Такие ансамбли и будут применяться в данной работе для прогнозирования показателей добычи скважины, в частности, случайные лес и ГБ на основе деревьев решений.

Метод дерева решений – семейство моделей МО, суть которого заключается в принятии большого количества простых решений, которые должны привести к ответу. Данный метод не обладает высокой обобщающей способностью из-за простого математического аппарата, но в то же время его расчёт очень прост, он служит фундаментом для построения ансамбля моделей [24]. Принцип работы дерева решений представлен на рис. 3.

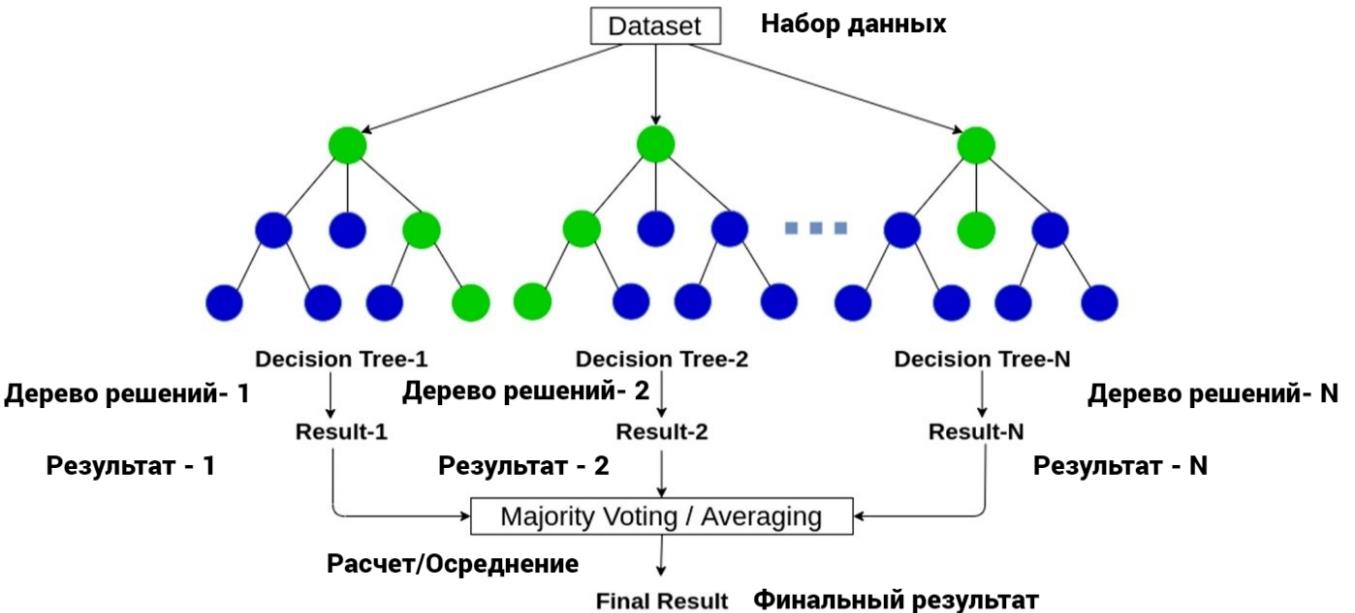

Рис. 3. Ансамбль деревьев решений (случайный лес) [28]

Fig. 3. Ensemble of decision trees (random forest) [28]



Одним из самых распространённых и наглядных примеров применения ансамбля моделей МО является случайны лес [25–27]. Суть метода заключается в создании множества деревьев решений ограниченной глубины и дальнейшем получении ответа путем усреднения отдельных ответов на деревья решений (задача регрессии) или выбором наиболее популярного класса (задача классификации). Основные параметры, которые необходимо уточнить: количество признаков для обучения дерева, количество деревьев в лесу, глубина деревьев в лесу. Особенность данного метода заключается в том, что он практически не подвержен переобучению, он позволяет уменьшить дисперсию, способствуя уменьшению значения функции потерь [24].

Модель случайного леса была применена для прогнозирования дебита газа с учетом геологических параметров и давления в зоне забоя и пласте. Модель получает набор данных и выдает наиболее вероятный дебит газа, основываясь на результате множества деревьев решений. Данное дерево представлено на рис. 3.

ГБ представляет собой высокоэффективный и широко используемый алгоритм машинного обучения [29–31]. ГБ заключается в использовании объединения базовых алгоритмов (как правило, упрощенных) в единую систему. Обучение происходит последовательно (что отличается от методик с беггингом). Каждая новая итерация пытается вычислить отклонение уже обученной модели на обучающей выборке. Создавая такой ансамбль моделей, можно получить на выходе минимальные отклонение [32]. В целом можно использовать различные алгоритмы в качестве базового. Как правило, градиентный бустинг хорошо себя показывает при работе с деревьями решений [33]. Функция для оптимизации градиентного бустинга может выглядеть как в выражении (1):

L(t)=i=1nl(yi,y^(xi)t1+ft(xi)+Ω(ft)), (1)

Где L(t) – функция оптимизации; l(g(t)) – функция потерь; yi,y^(xi)t1 – значение i-ого элемента обучающей выборки и сумма значений первых t базовых функций соответственно (в нашем случае деревьев); xi – набор признаков i-ого элемента обучающей выборки; ft – функция, которую хотим обучить (в нашем случае дерево) на шаге t; ft(xi) – значение модели на i-м элементе обучающей выборки; Ω(ft) – функция регуляризации (не позволяет модели переобучиться).

ГБ в наше время является одной из передовых моделей. Он активно применяется в нефтегазовой отрасли и позволяет решать различные задачи, имея возможность адаптироваться под конкретную задачу [34]. Именно по этой причине данная модель была выбрана для оценки целевого показателя (дебита газа горизонтальной скважины) в данной работе.

Для прогнозирования дебита газа также применялся ГБ, который позволяет обучаться, предсказывать ошибку исходной модели машинного обучения и вносить в итоговый дебит корректировки. Для поиска оптимальных параметров применялся половинчатый поиск по сетке. Данные разбивались в аналогичном соотношении, как в итерации со случайным лесом.

Гиперпараметры – параметры, которые характеризуют модель машинного обучения. Именно эти параметры определяют, как модель будет подбирать выходные параметры (целевую переменную). Часто к таким параметрам относятся: шаг итерации, глубина деревьев, количество объектов ансамбля, коэффициент регуляризации и т. д. [35].

Подбор гиперпараметров является важным этапом к оптимизации модели машинного обучения. Имеются различные подходы к подбору гиперпараметров: поиск по сетке (Grid Search), случайный поиск по сетке (Random Search), Байесовская оптимизация и множество других видов оптимизаторов. В целом можно создать произвольный оптимизатор, все ограничено лишь навыками разработчика и сферой использования алгоритма МО [35].

Половинчатый поиск по сетке заключается в переборе комбинаций гиперпараметров (заранее заданный набор). Суть метода заключается в уменьшении изначальной выборки до n-ого количества элементов (n задает пользователь) и дальнейшей оценке комбинаций гиперпараметров этой выборки. После этого выборка увеличивается в k раз, а количество комбинаций гиперпараметров уменьшается в k раз (убираются кандидаты с наихудшим показателем ошибки). В итоге остается один наилучший набор гиперпараметров для данной модели МО. Выбранный алгоритм позволяет выполнять подбор параметров быстрее, с небольшими потерями в точности [36].

Кросс валидация – один из подходов к подбору наилучших показателей гиперпараметров. Она разбивает данные на k-количество частей, используя 1 часть для оценки модели, а k–1 часть для обучения. Затем выбирается другая часть для оценки и другие k–1 части для обучения. Суммируется ошибка всех полученных моделей – данное число характеризует итоговую ошибку исследуемой модели МО. Этот подход позволяет использовать все данные и уменьшить долю случайности в определении наилучшей модели [37].

Результаты исследования

Выбор соотношения тестовой выборки к тренировочной является очень важным аспектом обучения и дальнейшей валидации моделей МО. Правильность данного соотношения играет важную роль в оценке, контроле переобучения и выборе наилучшей модели в машинном обучении [20]. Рис. 4 демонстрирует результаты работы моделей градиентного бустинга на тестовых данных с разным соотношением тестовой выборки к тренировочной.

Сравнение ошибки этих моделей на рис. 4 показывает, что с увеличением количества обучающих данных ошибка тестовой подгруппы понижается. Для соотношения 80/20 показатели ошибок меньше по сравнению с соотношениями 75/25 или 70/30. Это говорит о том, что модель, полученная с использованием соотношения 80/20, обладает более высокой способностью к обобщению. Для моделей случайного леса ситуация аналогична и лучшее соотношение – 80/20.

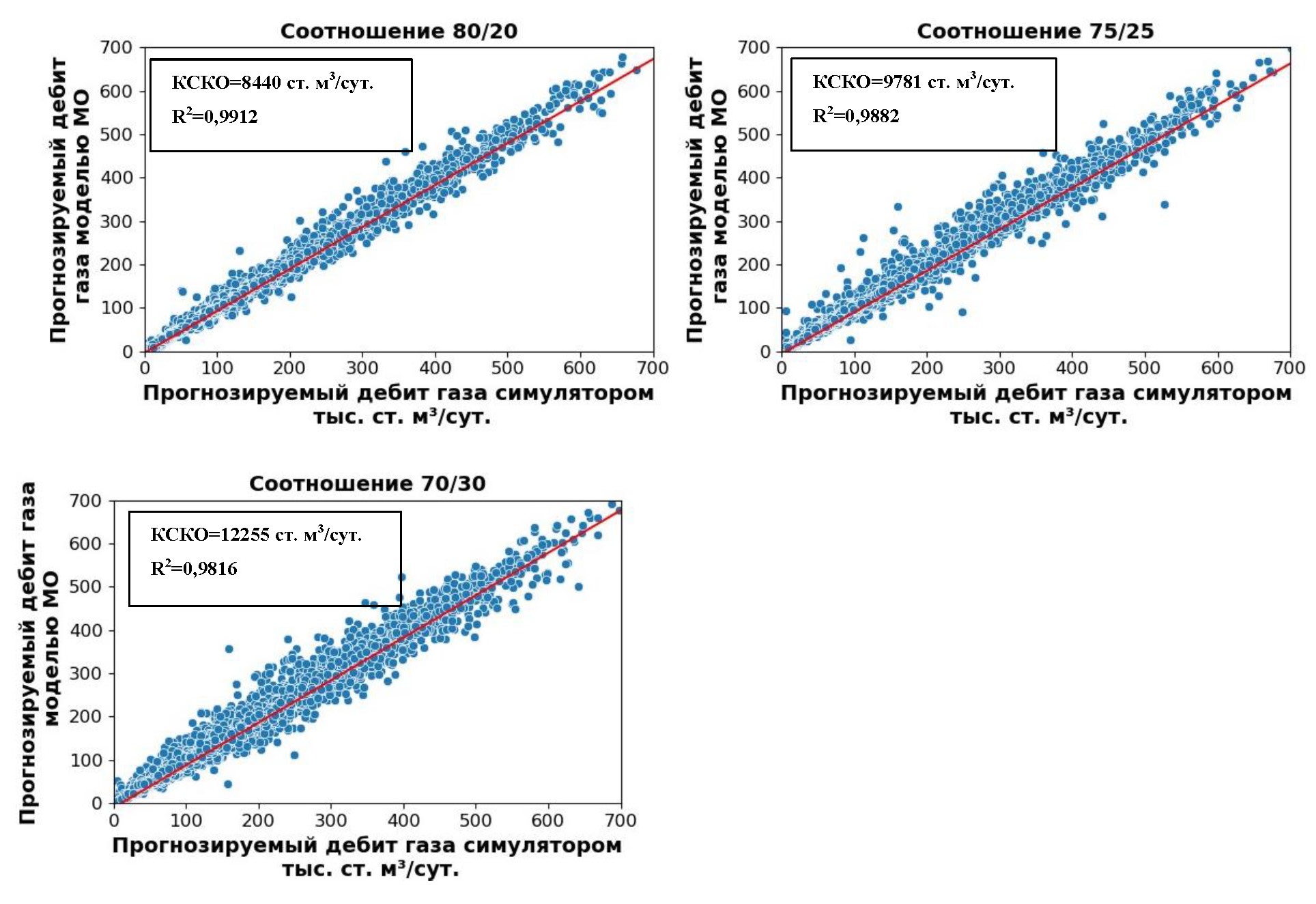

Рис. 4. Результаты сравнения тестовых данных и данных моделей МО

Fig. 4. Results of comparison between test data and machine learning models data



Результаты, полученные в процессе обучения, могут сильно зависеть от конкретного разбиения набора данных на обучающий и тестовый. Для решения этой проблемы использовался половинчатый поиск по сетке – пятикратная кросс-валидация для заранее заданной комбинации гиперпараметров. Происходило изначальное уменьшение тренировочной выборки (80 % от общего объема данных, 58929 записей данных) до 230 элементов (желательно подбирать число, близкое к кратному выборке, что следует из принципа работы алгоритма [36]) и дальнейшая оценка комбинаций гиперпараметров этой выборки через кросс валидацию с разделением на пять равных частей. Это дает хорошую оценку эффективности модели, поскольку для обучения и оценки модели используется пять различных разделений данных обучения и оценки модели. Более того, это гарантирует, что каждое наблюдение используется как для обучения, так и для тестирования, что снижает риск переобученности. После этого выборка увеличивается в три раза, а количество комбинаций гиперпараметров уменьшается в три раза (убираются кандидаты с наихудшим показателем ошибки). В итоге остается один наилучший кандидат, он и будет наилучшим набором гиперпараметров для данной модели машинного обучения. Подобный подход позволяет сэкономить время с незначительными потерями в точности [36].

В табл. 3, 4 представлены варианты гиперпараметров, комбинации которых использовались при половинчатом поиске по сетке.



Таблица 3. Набор гиперпараметров для поиска лучшего решения при градиентном бустинге

Table 3. Set of hyperparameters while searching for the best solution in a gradient boosting

Гиперпараметр

Hyperparameter

Значение/Value

Количество моделей

Number of estimators

1000

1500

3000

5000

Темп обучения

Learning rate

0,01

0,1

0,2

Максимальная глубина

Max depth

3

4

5

6

7

8

9

10

20

30

40

50

60

70

80

90

100

Нет

None

Минимальное количество листьев

Min samples leaf

1

2

4

6

8

Минимальный объём разделения

Min samples split

2

5

10

20

40



Таблица 4. Набор гиперпараметров для поиска лучшего решения при случайном лесе

Table 4. Set of hyperparameters while searching for the best solutions in a random forest

Гиперпараметр

Hyperparameter

Значение/Value

Бутстреп/Bootstrap

Истина/True

Ложь/False

Максимальная глубина

Max depth

10

20

30

40

50

60

70

80

90

100

Нет

None

Минимальное количество листьев

Min samples leaf

1

2

4

6

8

Минимальный объём разделения

Min samples split

2

5

10

20

40

Количество моделей

Number of estimators

200

400

600

800

1000

1200

1400

1600

1800

2000



Ключевыми параметрами для определения модели ГБ (в случае, если базовая модель – дерево) являются: количество моделей, темп обучения, максимальная глубина дерева, минимальное количество листьев и минимальное количество разделений.

Ключевыми параметрами для определения модели случайного леса являются: количество моделей, наличие бутстрепа, максимальная глубина дерева, минимальное количество листьев и минимальное количество разделений.

В табл. 5 представлены наилучшие комбинации гиперпараметров, которые были получены на тестовую выборку с соотношением тренировочной выборки к тестовой 80/20 для моделей случайного леса и градиентного бустинга.



Таблица 5. Наилучшие гиперпараметры для моделей МО

Table 5. The best hyperparameters for ML models

Случайный лес/Random forest

Градиентный бустинг/Gradient boosting

Гиперпараметр

Hyperparameter

Значение

Value

Гиперпараметр

Hyperparameter

Значение

Value

Бутстреп

Bootstrap

Истина

True

Темп обучения

Learning rate

0,1

Максимальная глубина

Max depth

40

Максимальная глубина

Max depth

10

Минимальное количество листьев

Min samples leaf

1

Минимальное количество листьев

Min samples leaf

8

Минимальный объём разделения

Min samples split

2

Минимальный объём разделения

Min samples split

40

Количество моделей

Number of estimators

2000

Количество моделей

Number of estimators

5000



Половинчатый поиск по сетке определил, что при комбинациях гиперпараметров, указанных в табл. 5, получаются модели с наименьшими показателями ошибок (КСКО, САПО и R2).

Кросс плот дебита газа, прогнозируемого симулятором и моделью машинного обучения, представлен на рис. 5. На данном рисунке показана работа модели как на тренировочной выборке, так и на тестовой. Сосредоточение большинства точек данных вблизи линии с наклоном 1 для обучающих и тестовых данных указывает на то, что модель ГБ обеспечивает более эффективное прогнозирования по сравнению с моделью случайного леса.

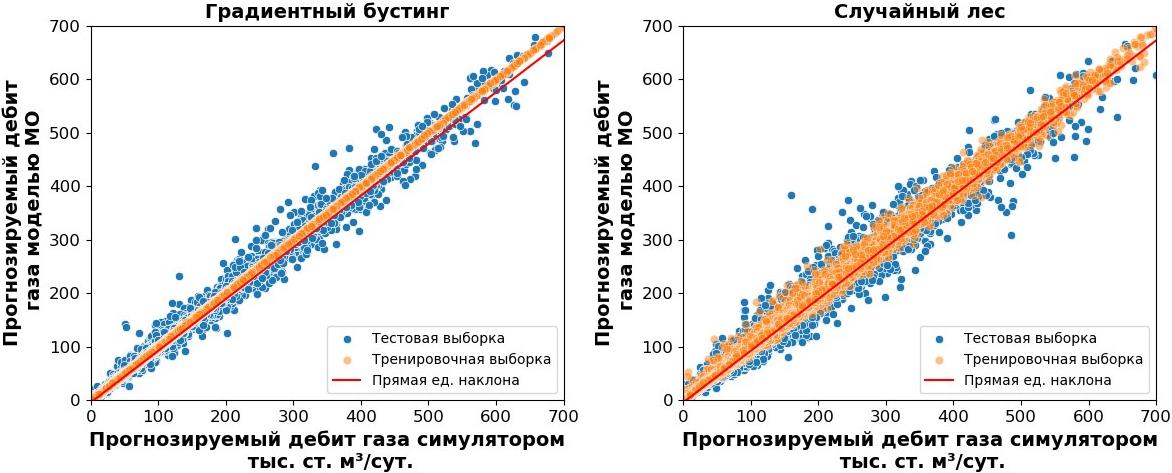

Рис. 5. Результаты сравнения моделей

Fig. 5. Results of comparison between the models



В табл. 6 приведены значения ошибок двух рассматриваемых алгоритмов на различном наборе данных. Данный анализ позволяет сделать вывод о переобученности и недообученности модели, оценить ее обобщающую способность [20].



Таблица 6. Сравнение ошибок прогнозирования дебита газа с помощью моделей машинного обучения на тренировочных, тестовых выборках и на всем наборе данных

Table 6. Comparison of gas flow rate prediction errors by the applied machine learning models to the training, test samples and the full dataset

Модель

Model

Градиентный бустинг

Gradient boosting

Случайный лес

Random forest

Ошибка

Error

САПО, %

MAPE, %

КСКО,

 ст. м3/сут

RMSE,

std. m3/day

КД

R2

САПО, %

MAPE, %

КСКО,

 ст. м3/сут

RMSE,

std. m3/day

КД

R2

Тренировочная выборка

Train sample

58929 записей

58929 records

0,536

704

0,9999

2,76

5125

0,9967

Тестовая выборка

Test sample

14733 записей

14733 records

3,95

8440

0,9912

7,4

13994

0,9761

Все данные

Full data

73662 записей

73662 records

1,21

3826

0,9982

3,67

7758

0,9926



Модель градиентного бустинга показывает лучшие результаты на всех наборах данных, что представлены в табл. 6 (тренировочная выборка, тестовая выборка, все данные), по сравнению с модель случайного леса. Значения всех ошибок меньше в случае использования первого алгоритма. Низкие показатели ошибок градиентного бустинга на тестовой выборке показывают, что получена модель с хорошей обобщающей способность. Применение перекрестной проверки позволило добиться хороших показателей на всех наборах данных. В случае тестовой выборки значение КСКО отличается в 1,66 раз, R2 на 1,5 %, САПО в 1,87.

Заключение

В данном исследовании использовалось несколько моделей машинного обучения с целью определения дебита горизонтальной газовой скважины. Дебит газа был спрогнозирован путем применения моделей МО случайного леса и градиентного бустинга. Модель требует геологических параметров (пористость, проницаемость, эффективную толщину, насыщенность), давления на забое и вблизи скважины, а также временного шага, на который необходимо установить дебит газа. Было произведено 300 итераций гидродинамических расчетов с целью создания исходного набора данных для дальнейшей разработки и проверки модели. Лучший результат показала модель градиентного бустинга: КД=0,9912, R2=3,96 %, КСКО=8440 ст. м3/сут.

×

About the authors

Sergey A. Piskunov

National Research Tomsk Polytechnic University

Author for correspondence.
Email: piskynovsa@hw.tpu.ru
ORCID iD: 0009-0007-8491-4596

Engineer, National Research

Russian Federation, 30, Lenin avenue, Tomsk, 634050

Shadfar Davoodi

National Research Tomsk Polytechnic University

Email: piskynovsa@hw.tpu.ru
ORCID iD: 0000-0003-1733-1677

Research Engineer

Russian Federation, 30, Lenin avenue, Tomsk, 634050

References

  1. Ritzi Jr R.W., Bobeck P. Comprehensive principles of quantitative hydrogeology established by Darcy (1856) and Dupuit (1857). Water Resources Research, 2008, vol. 44, no. 10, W 10402. doi: 10.1029/2008WR007002.
  2. Fu Y. A critical productivity equation of horizontal wells in a bottom water drive reservoir with low-permeability interbeds. Arabian Journal Geosciences, 2019, vol. 12, Ar. Numb. 758, no. 24. doi: 10.1007/s12517-019-4930-y.
  3. Ahmed T. Reservoir engineering handbook. 5th ed. Oxford, Gulf Professional Publ., 2019. 492 p. doi: 10.1016/C2016-0-04718-6.
  4. Arps J.J. Analysis of decline curves. Transactions of the AIME, 1945, vol. 160, no. 1, pp. 228–247. doi: 10.2118/945228-G.
  5. Tracy G.W. Simplified form of the material balance equation. Transactions of the AIME, 1955, vol. 204, no. 1, pp. 243–246. doi: 10.2118/438-g.
  6. Fuentes-Cruz G., Vasquez-Cruz M.A. Reservoir performance analysis through the material balance equation: an integrated review based on field examples. Journal of Petroleum Science and Engineering, 2022, vol. 208, 109377, Part A. doi: 10.1016/j.petrol.2021.109377.
  7. Coats K.H. Use and misuse of reservoir simulation models. Journal of Petroleum Technology, 1969, vol. 21, no. 11, pp. 1391–1398. doi: 10.2118/2367-pa.
  8. Fanchi. J. Principles of applied reservoir simulation. 3rd ed. Edinburgh, Gulf Professional, 2006. 510 p.
  9. Hossain M.S. Assessment of prospective gas resources and develop a production view of eastern foldbelt (block 18), Bangladesh using Monte Carlo simulation method. Natural Gas Industry B, 2022, vol. 9, no. 6, pp. 588–594. doi: 10.1016/j.ngib.2022.11.001.
  10. Hassan A., Abdulraheem A., Elkatatny S., Ahmed M. Approach to quantify productivity of fishbone multilateral well. SPE Annual Technical Conf. and Exhibition. San Antonio, Texas, USA, October 9–11, 2017. pp. 1–11. doi: 10.2118/187458-ms.
  11. Zhong R., Salehi C., Johnson R. Machine learning for drilling applications: a review. Journal of Natural Gas Science and Engineering, 2022, vol. 108, 104807. doi: 10.1016/j.jngse.2022.104807.
  12. Davoodi S., Mehrad M., Wood D.A., Ghorbani H., Rukavishnikov V.S. Hybridized machine-learning for prompt prediction of rheology and filtration properties of water-based drilling fluids. Engineering Applications of Artificial Intelligence, 2023, vol. 123, 106459, Part C. doi: 10.1016/j.engappai.2023.106459.
  13. Dramsch J.S. 70 Years of machine learning in geoscience in review. Advances in Geophysics, 2020, vol. 61, pp. 1–55. doi: 10.1016/bs.agph.2020.08.002.
  14. Zamanzadeh T.M., Davoodi S., Larki B., Mehrad M., Rashidi S., Vasfi M. A new approach to mechanical brittleness index modeling based on conventional well logs using hybrid algorithms. Earth Science Informatics, 2023, vol. 16, pp. 3387–3416. doi: 10.1007/s12145-023-01098-1.
  15. Wang H., Chen S. Insights into the application of machine learning in reservoir engineering: current developments and future trends. Energies, 2023, vol. 16, 1392, no. 3. doi: 10.3390/en16031392.
  16. Zhang R., Jia H. Production performance forecasting method based on multivariate time series and vector autoregressive machine learning model for waterflooding reservoirs. Petroleum Exploration and Development, 2021, vol. 48, no. 1, pp. 201–211. doi: 10.1016/S1876-3804(21)60016-2.
  17. Tariq Z., Aljawad M.S., Hasan A., Murtaza M., Mohammed E., El-Husseiny A., Sulaiman A.A., Mohamed M., Abdulazeez A. A systematic review of data science and machine learning applications to the oil and gas industry. Petroleum Exploration and Production Technology, 2021, vol. 11, pp. 4339–4374. doi: 10.1007/s13202-021-01302-2.
  18. Buhulaigah A., Al-Mashhad A.S., Al-Arifi S.A., Al-Kadem M.S., Al-Dabbous M.S. Multilateral wells evaluation utilizing artificial intelligence. SPE Middle East Oil and Gas Show and Conf. Manama, Kingdom of Bahrain, March 6–9, 2017. pp. 1–12. doi: 10.2118/183688-ms.
  19. Wui Ng C.S., Ghahfarokhi A.J., Amar M.N. Well production forecast in Volve field: application of rigorous machine learning techniques and metaheuristic algorithm. Journal of Petroleum Science and Engineering, 2022, vol. 208, 109468, Part B. doi: 10.1016/j.petrol.2021.109468.
  20. Gopal M. Applied machine learning. 1st ed. New York, McGraw-Hill Education, 2019. 623 p.
  21. Filho M. Do decision trees need feature scaling or normalization? Forecastegy, 2023. Available at: https://forecastegy.com/posts/do-decision-trees-need-feature-scaling-or-normalization/ (accessed 6 December 2023).
  22. Pugliese R., Regondi S., Marini R. Machine learning-based approach: global trends, research directions, and regulatory standpoints. Data Science and Management, 2021, vol. 4, pp. 19–29. doi: 10.1016/j.dsm.2021.12.002.
  23. Mohammed A., Kora R. A comprehensive review on ensemble deep learning: opportunities and challenges. Journal of King Saud University – Computer and Information Sciences, 2023, vol. 35, no. 2, pp. 757–774. doi: 10.1016/j.jksuci.2023.01.014.
  24. Leondes C.T. Expert systems: the technology of knowledge management and decision making for the 21st century. Cambridge, Academic Press, 2002. 1947 p.
  25. Gordon J.B., Sanei H., Pedersen P.K. Predicting hydrogen and oxygen indices (HI, OI) from conventional well logs using a Random Forest machine learning algorithm. International Journal of Coal Geology, 2022, vol. 249, 103903. doi: 10.1016/j.coal.2021.103903.
  26. Rahimi M., Riahi M.A. Reservoir facies classification based on random forest and geostatistics methods in an offshore oilfield. Journal of Applied Geophysics, 2022, vol. 201, 104640. doi: 10.1016/j.jappgeo.2022.104640.
  27. Darijani M., Farquharson C.G., Perrouty S.A. Random Forest approach to predict geology from geophysics in the Pontiac subprovince, Canada. Canadian Journal of Earth Sciences, 2022, vol. 59, no. 8, pp. 489–503. doi: 10.1139/cjes-2021-0089.
  28. Brital A. Random Forest Algorithm Explained. 2021. Available at: https://anasbrital98.github.io/blog/2021/Random-Forest/ (accessed 5 December 2023).
  29. Kniazev V., Erofeev A., Demidov A., Orlov D., Koroteev D. Advanced well stimulation selection with gradient boosting. Geoenergy Science and Engineering, 2023, vol. 228, 212026. doi: 10.1016/j.geoen.2023.212026.
  30. Lee H., Lee H.P. Formation lithology predictions based on measurement while drilling (MWD) using gradient boosting algorithms. Geoenergy Science and Engineering, 2023, vol. 227, 211917. doi: 10.1016/j.geoen.2023.211917.
  31. Dong Y., Song L., Zhao Q., Ding Z., Qiu L., Lu C., Chen G. A physics-guided eXtreme gradient boosting model for predicting the initial productivity of oil wells. Geoenergy Science and Engineering, 2023, vol. 231, 212402, Part B. doi: 10.1016/j.geoen.2023.212402.
  32. Friedman J.H. Greedy function approximation: a gradient boosting machine. The Annals of Statistics, 2001, vol. 29, no. 5, pp. 1189–1232. doi: 10.1214/aos/1013203451.
  33. Chen T., Guestrin C. XGBoost: a scalable tree boosting system. KDD '16: Proceedings of the 22nd ACM SIGKDD International Conf. on Knowledge Discovery and Data Mining. San Francisco, CA, USA, August 7–8, 2016. pp. 785–794. doi: 10.1145/2939672.2939785.
  34. Belyadi H., Haghighat A. Supervised learning. Machine Learning Guide for Oil and Gas Using Python. Oxford, Gulf Professional Publ., 2021. pp. 169–295. doi: 10.1016/B978-0-12-821929-4.00004-4.
  35. Yang L., Shami A. On hyperparameter optimization of machine learning algorithms: Theory and practice. Neurocomputing, 2020, vol. 415, pp. 295–316. doi: 10.1016/j.neucom.2020.07.061.
  36. Sklearn.model_selection.HalvingGridSearchCV. scikit-learn, 2023. Available at: https://scikit-learn.org/stable/modules/generated/sklearn.model_selection.HalvingGridSearchCV.html (accessed 6 December 2023).
  37. Elistratova E. Cross-validation. School of Data Analysis. (In Russ.) Available at: https://education.yandex.ru/handbook/ml/article/kross-validaciya (accessed 5 December 2023).

Supplementary files

Supplementary Files
Action
1. JATS XML
2. Fig. 1. Distribution of gas flow rate and pressure along the wellbore

Download (40KB)
3. Fig. 2. Distribution of geological properties

Download (104KB)
4. Fig. 3. Ensemble of decision trees (random forest) [28]

Download (60KB)
5. Fig. 4. Results of comparison between test data and machine learning models data

Download (322KB)
6. Fig. 5. Results of comparison between the models

Download (90KB)


Согласие на обработку персональных данных с помощью сервиса «Яндекс.Метрика»

1. Я (далее – «Пользователь» или «Субъект персональных данных»), осуществляя использование сайта https://journals.rcsi.science/ (далее – «Сайт»), подтверждая свою полную дееспособность даю согласие на обработку персональных данных с использованием средств автоматизации Оператору - федеральному государственному бюджетному учреждению «Российский центр научной информации» (РЦНИ), далее – «Оператор», расположенному по адресу: 119991, г. Москва, Ленинский просп., д.32А, со следующими условиями.

2. Категории обрабатываемых данных: файлы «cookies» (куки-файлы). Файлы «cookie» – это небольшой текстовый файл, который веб-сервер может хранить в браузере Пользователя. Данные файлы веб-сервер загружает на устройство Пользователя при посещении им Сайта. При каждом следующем посещении Пользователем Сайта «cookie» файлы отправляются на Сайт Оператора. Данные файлы позволяют Сайту распознавать устройство Пользователя. Содержимое такого файла может как относиться, так и не относиться к персональным данным, в зависимости от того, содержит ли такой файл персональные данные или содержит обезличенные технические данные.

3. Цель обработки персональных данных: анализ пользовательской активности с помощью сервиса «Яндекс.Метрика».

4. Категории субъектов персональных данных: все Пользователи Сайта, которые дали согласие на обработку файлов «cookie».

5. Способы обработки: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (доступ, предоставление), блокирование, удаление, уничтожение персональных данных.

6. Срок обработки и хранения: до получения от Субъекта персональных данных требования о прекращении обработки/отзыва согласия.

7. Способ отзыва: заявление об отзыве в письменном виде путём его направления на адрес электронной почты Оператора: info@rcsi.science или путем письменного обращения по юридическому адресу: 119991, г. Москва, Ленинский просп., д.32А

8. Субъект персональных данных вправе запретить своему оборудованию прием этих данных или ограничить прием этих данных. При отказе от получения таких данных или при ограничении приема данных некоторые функции Сайта могут работать некорректно. Субъект персональных данных обязуется сам настроить свое оборудование таким способом, чтобы оно обеспечивало адекватный его желаниям режим работы и уровень защиты данных файлов «cookie», Оператор не предоставляет технологических и правовых консультаций на темы подобного характера.

9. Порядок уничтожения персональных данных при достижении цели их обработки или при наступлении иных законных оснований определяется Оператором в соответствии с законодательством Российской Федерации.

10. Я согласен/согласна квалифицировать в качестве своей простой электронной подписи под настоящим Согласием и под Политикой обработки персональных данных выполнение мною следующего действия на сайте: https://journals.rcsi.science/ нажатие мною на интерфейсе с текстом: «Сайт использует сервис «Яндекс.Метрика» (который использует файлы «cookie») на элемент с текстом «Принять и продолжить».
