Ca oxalates in lichen genus Сladonia on dumps of the Sugur copper deposit (South Urals)

Full Text

Введение

Лишайники – симбиотические организмы, которые включают в себя гетеротрофный компонент, представляющий собой скопление гифов гриба – микобионт, и автотрофный компонент – водоросли или цианобактерии, который называют фотобионтом или фикобионтом (Purvis et al., 1992). Такой тип взаимодействия компонентов внутри организма способствует высокой адаптации к техногенным загрязнениям, в том числе, загрязнению тяжелыми металлами (Андреев и др., 2014), поэтому лишайники считаются «пионерами» в заселении новых территорий (Мучник и др., 2011). Лишайники сорбируют воду и растворенные в ней минеральные вещества всей поверхностью тела (таллома) и не имеют специализированных структур для регулировки водообмена (Рябкова, 1981). Источником минеральных веществ для лишайника является окружающая среда, в первую очередь субстрат, который заселяют лишайники, и частицы, захваченные из воздуха. Лишайники активно участвуют в биоминерализации, происходящей в результате взаимодействия продуктов их метаболизма (в первую очередь щавелевой кислоты) с подстилающим (обычно, каменным) субстратом (Андреев и др., 2014). Наиболее часто в талломах лишайников находят оксалаты металлов с общей формулой Me²⁺(C₂O₄) · nH₂O (Me²⁺ = Ca, Cu, Mg, Mn) (Frank-Kamenetskaya et al., 2019, 2021; Wilson et al., 1980, 1981). Образование оксалатов тяжелых металлов активно используется в биотехнологиях по обезвреживанию токсичных металлов в различных средах за счет связывания их в стабильной, нерастворимой или слаборастворимой форме (Sarret et al., 1998). Оксалаты Ca обнаружены в талломах лишайников, произрастающих на любых Ca-содержащих каменных субстратах (карбонатных, силикатных, фосфатных и др.) (Frank-Kamenetskaya et al., 2019). Среди оксалатов, встречающихся в биопленках, наиболее распространены оксалаты Ca (уэвеллит (Ca(C₂O₄) · H₂O) и уэдделлит (Ca(C₂O₄) · (2.5-x)H₂O)) (Frank-Kamenetskaya et al., 2019). Оксалаты обычно описываются в накипных и листоватых лишайниках и только одна находка известна в кустистых лишайниках (Rucova et al., 2022). Ниже описаны оксалаты Ca, найденные в чешуйчато-кустистом лишайнике рода Cladonia на отвалах Сугурского медного месторождения на Южном Урале, подвергавшихся воздействию аэротехногенного загрязнения тяжелыми металлами, связанного с деятельностью Карабашского медеплавильного комбината (КМК) в Челябинской области (Williamson et al., 2004).

Краткая характеристика экологической ситуации в районе исследования

Район исследования расположен в подзоне южно-таежных сосново-березовых лесов восточного макросклона Южного Урала. Экосистемы рядом с КМК антропогенно трансформированы в результате длительного воздействия промышленного загрязнения (рис. 1а). Основные выбросы предприятия – сернистые газы и пылевые частицы, содержащие токсичные металлы и полуметаллы (Cu, Pb, Zn, As) (Williamson et al., 2004.). Комбинат начал функционировать в 1910 г., а максимальное количество выбросов было достигнуто в 1960– 1980 гг. (140–360 тыс. т в год). После модернизации производства в 1997–2005 гг., количество выбросов постепенно начало снижаться, и в конце 2000-х гг. оно составило около 10 тыс. т в год. (Комплексный…, 2009). Антропогенное загрязнение на территории вокруг КМК характеризуется накопительным эффектом, в результате чего экосистемы оказались полностью разрушенными: плодородные почвы уничтожены, почти полностью отсутствует растительность, территория представляет собой обширную техногенную пустошь (рис. 1а) (Безель, 2006).

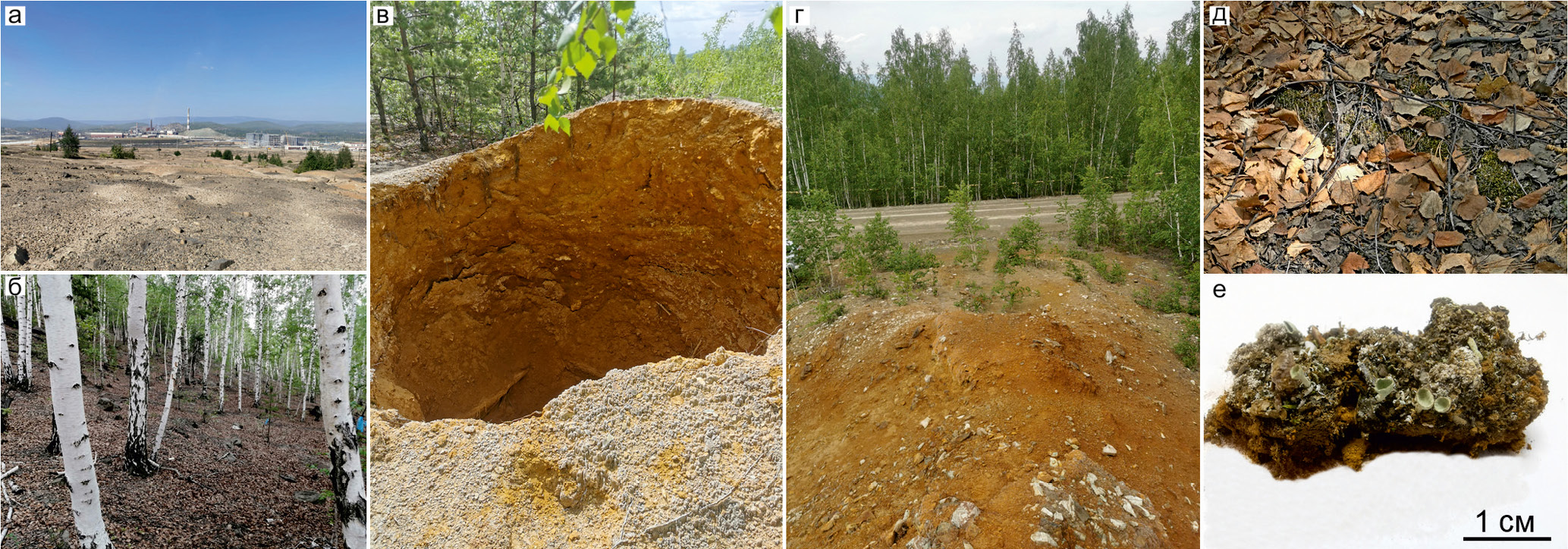

Рис. 1. Фото места исследования: а – вид на Карабашский медеплавильный комбинат; б – лес вблизи остатков шахты и отвалов Сугурского месторождения; в – вход в заваленную шахту; г – отвалы; д – участки мохово-лишайникового яруса; е – фрагмент лишайника рода Сladonia на субстрате.

Fig. 1. Photos of the studied area: a – view to the Karabash copper smelter; б – forest around the relics of mine and dump of the Sugur deposit; в – entrance to a blocked mine; г – dumps; д – fragments of a moss-lichen layer; е – lichen of genus Сladonia on substrate.



Из-за того, что растения способны аккумулировать различные поллютанты, в зоне воздействия КМК их видовое разнообразие значительно снижено, а внешний вид изменен (Веселкин и др., 2017). Здесь произрастает редкостойный березово-сосновый мертвопокровный лес, живой напочвенный покров почти полностью отсутствует и представляет собой редко встречающиеся единичные экземпляры высшей растительности: Calamagrostis arundinacea (L.) и Orthilia secunda (L.) (вейник тростниковидный и ортилия однобокая, соответственно) (рис. 1б). Мхи практически отсутствуют, лишайниковый ярус обеднен (рис. 1б).

Сугурское медное месторождение

Сугурское месторождение меди находится на южной окраине г. Карабаш в 3.6 км от КМК (источника выбросов), и в настоящий момент представляет собой несколько обвалившихся шахт и небольших отвалов руд и вскрышных пород (рис. 1в, г). Начало разработки месторождения датируется 1823 г. Отработка месторождения проходила в несколько этапов, шахта затапливалась и снова осушалась. Вначале добывались окисленные медные руды с малахитом, позднее – слабо окисленные медные руды (Заварицкий, 1927). В 1941 г. шахта была окончательно закрыта ввиду нецелесообразности продолжения работ. Таким образом, возраст отвалов и промплощадки составляет ~80 лет. Одна из шахт в последние годы была обвалена.

Месторождение приурочено к контакту серпентинитов с известняками, в 70 м восточнее него отмечены тела диоритов. В отвалах отмечались скарны и тальк-карбонатные метасоматиты и описаны минералы группы серпентина, гранат (андрадит), эпидот, диопсид, кальцит, клинохлор, кварц, полевые шпаты, барит, кальцит, хромит, магнетит, пирит, халькопирит и другие, более редкие сульфиды (Попов и др., 2022). На обломках сульфидных руд и сульфидсодержащих метасоматитов в отвалах в сухую погоду образуются корки водорастворимых сульфатов Mg, Fe и Al. На старых отвалах месторождения почвы отсутствуют. Кустистые лишайники рода Cladonia, в которых обнаружены оксалаты Ca, встречаются на отвалах и в непосредственной близости к ним, на субстратах, покрытых остатками прошлогодней палой листвы (рис. 1д, е).

Материал и методы исследования

Образцы лишайников были отобраны с поверхностного слоя отвала Сугурского месторождения. Отбор проб субстрата, находящегося под лишайниками, проводили методом конверта с 2-х глубин: 1) 0–3 см; 2) 3–15 см.

Все аналитические работы проведены в ЮУ ФНЦ МиГ УрО РАН. Предварительное изучение лишайников и отбор проб для дальнейшего исследования проведены с помощью бинокулярного микроскопа ZEISS Stemi CZ. Срезы получены вручную при помощи тонкого лезвия. Диагностика лишайников проведена до вида по определителю лишайников Среднего Урала (Пауков, Трапезникова, 2005). Срезы лишайников были наклеены на токопроводящий скотч, напылены углеродом и изучены на сканирующем электронном микроскопе (СЭМ) Tescan Vega3 с энергодисперсионным спектрометром (ЭДС) для микроанализа Oxford Instrument X-act при ускоряющем напряжении 20 кВ и токе 0.5 нА.

Образцы лишайников с видимым на СЭМ большим количеством минеральной компоненты изучены методом рентгенофазового анализа на порошковом рентгеновском дифрактометре Shimadzu XRD-6000 (Cu-анод, графитовый монохроматор). Измерения проводили с шагом 0.02º в диапазоне 2θ 4–70º. Использована подложка из бездифракционного кремния.

Для химического анализа пробы были истерты в порошок и подготовлены навески массой не менее 0.25 г. Содержание примесей в лишайниках и субстрате определено методом масс-спектрометрии с индуктивно-связанной плазмой на масс-спектрометре Agilent 7700x с программным обеспечением MassHunter. Для метрологического контроля качества анализов использовали стандартные образцы SRM 1547 и SGD-2а.

Результаты и их обсуждение

Видовой состав лишайников. Обычно на отвалах промышленных предприятий, содержащих токсичные элементы, лишайники угнетены и малочисленны. На исследуемой территории обнаружены несколько видов лишайников рода Cladonia: Cladonia cariosa, C. chlorophaea, C. coniocraea, C. pyxidata, Cladonia sp. и Cladonia sp. Лишайники представлены в основном угнетенными формами, имеют небольшие размеры, плодовые тела образуются редко.

Элементный состав подстилающего субстрата и лишайника. По данным СЭМ с ЭДС и рентгеновской дифрактометрии подстилающий субстрат содержит кальцит, гипс и ангидрит, которые могут быть источником Ca. Таллом лишайника, также как и подстилающий его субстрат, содержат значительное количество потенциально токсичных металлов (Ni, Cu, Zn, Pb, Cd, Cr, Sn, Ga, Sb, Mn) и полуметаллов (Se, As, Te), содержания которых существенно превышают средние содержания в земной коре (Скляров и др., 2001), за исключением Ga (рис. 2). Вертикальное распределение примесных элементов в субстрате и лишайнике отличается для разных элементов.

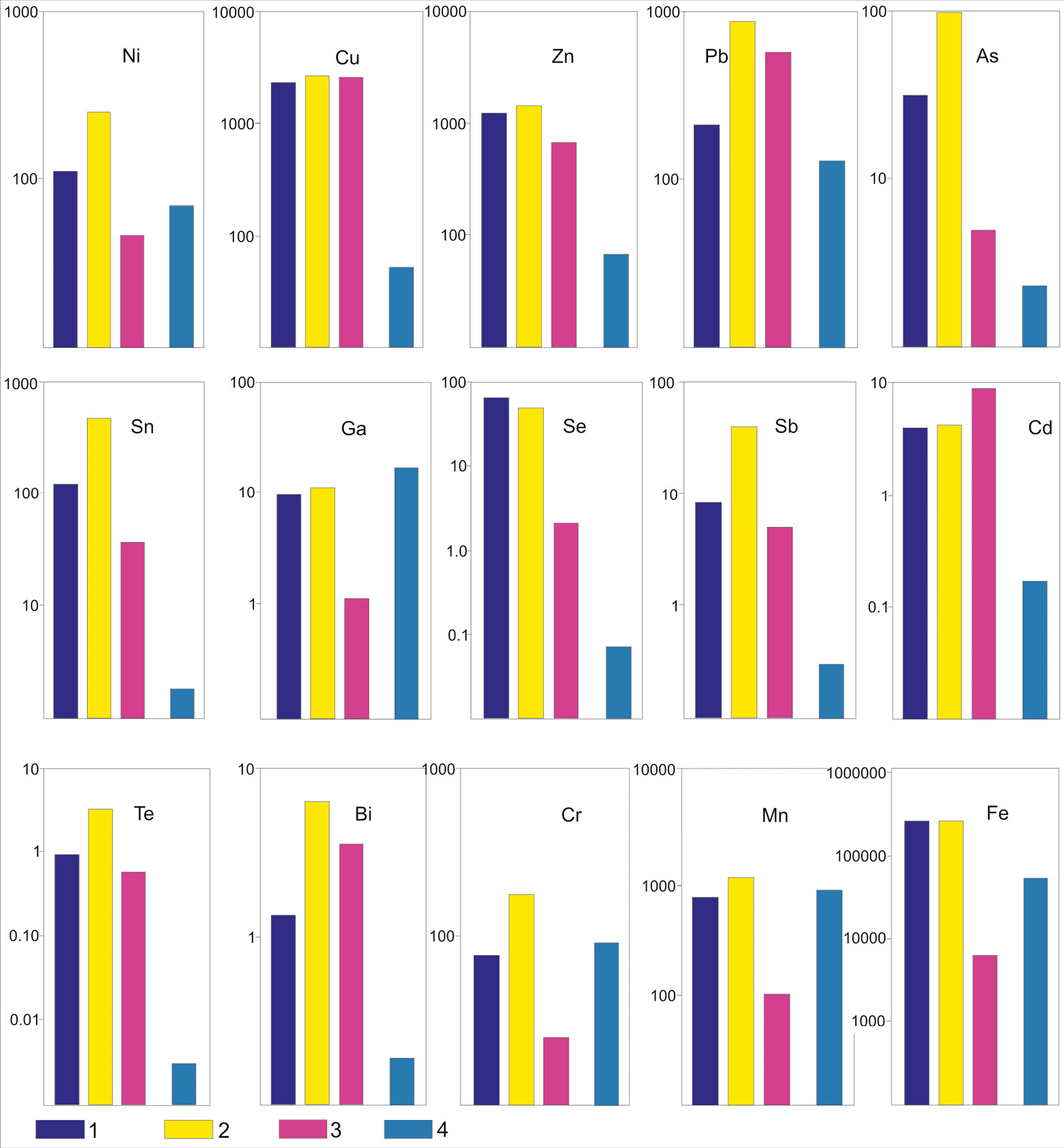

Рис. 2. Сравнение концентраций элементов в субстрате и талломе лишайника со средними содержаниями элементов в земной коре.

1 – нижняя часть субстрата, 2 – поверхностная часть субстрата, 3 – таллом лишайника C. chlorophaea, 4 – средние содержания элемента в земной коре (Скляров и др., 2001).

Fig. 2. Comparison of element contents of substrate and lichen thalli with average contents in the Earth's crust.

1 – the lower part of the substrate, 2 – the substrate surface, 3 – lichen thalli of the C. chlorophaea, 4 – average element content of the Earth's crust (Sklyarov et al., 2001).



Содержания Cu, Zn, As, Sn, Sb, Te, Pb и Bi в нижней и приповерхностной части субстрата или близки, или повышаются у поверхности, при этом количество этих элементов в лишайнике может быть значительно ниже, чем в субстрате, но по-прежнему значительно выше средних содержаний в земной коре (Скляров и др., 2001). Вероятно, при длительном существовании отвальной массы происходит перенос вещества разлагающихся сульфидов по капиллярным сетям субстрата к поверхности, а также накопление на поверхности техногенных твердых аэрозольных частиц, но поглощение их лишайником незначительно.

Такие элементы как Fe, Cr, Mn и Ni имеют сходный тренд повышения содержаний от нижней части субстрата к верхней и значительное снижение в лишайнике. Однако их содержания в субстрате, в отличие от первой группы, близки к средним содержаниям в земной коре. Такой характер может объясняться накоплением минералов-концентраторов этих элементов (оксигидрооксидов Fe и Mn и хромита) в приповерхностном слое субстрата в результате его промывания дождевыми водами.

Кадмий накапливается в самом лишайнике относительно субстрата и значительно (на два порядка) его содержания превышают средние содержания в земной коре. Несмотря на то, что Cd-содержащие частицы обнаружены не были, он входит в состав выбросов КМК (Williamson et al., 2004).

Таким образом, несмотря на значительное превышение содержаний Cu, Zn, As, Sn, Sb, Te и Bi над средними содержаниями в земной коре, концентрации этих элементов в водных растворах были недостаточными для того, чтобы кристаллизовались оксалаты иных элементов, кроме Са. Наиболее вероятная форма нахождения этих элементов в лишайниках – захваченные минеральные частицы природного происхождения из отвалов и частицы сложного состава аэрального переноса с КМК, содержащие в себе высокие концентрации Pb, Cu, Sb, As, Cd и др.

Минералы в лишайнике. На порошковой рентгенограмме таллома лишайника, содержащего большое количество минеральной компоненты (по визуальной оценке на СЭМ), на фоне интенсивного гало, вызванного преобладанием рентгеноаморфного органического вещества, наблюдаются интенсивные характеристические отражения уэдделлита и, предположительно, водного ацетата Ca – Ca(CH₃COO)₂ · H₂O (рис. 3а). Присутствующее на рентгенограмме отражение ~9.4 Å, можно было бы отнести к тальку, однако отсутствие интенсивного отражения талька 3.13 Å дает основания предположить, что это отражение соответствует наиболее интенсивному отражению ацетата Ca. Ацетат Ca отсутствует в списке минеральных видов международной минералогической ассоциации (ММА) и его количество слишком мало для уверенной диагностики по рентгенограмме. Кроме того, ацетат Ca является водорстворимым соединением. Обычно в работах, посвященных биоминерализации в лишайниках, описывается уэдделлит совместно с одноводным оксалатом Ca уэвеллитом (Vereshchagin et al., 2023; Frank-Kamenetskaya et al., 2019), но качество рентгенограммы (интенсивные колебания фона) не позволяет однозначно ответить на вопрос о присутствии в исследуемых лишайниках уэвеллита.

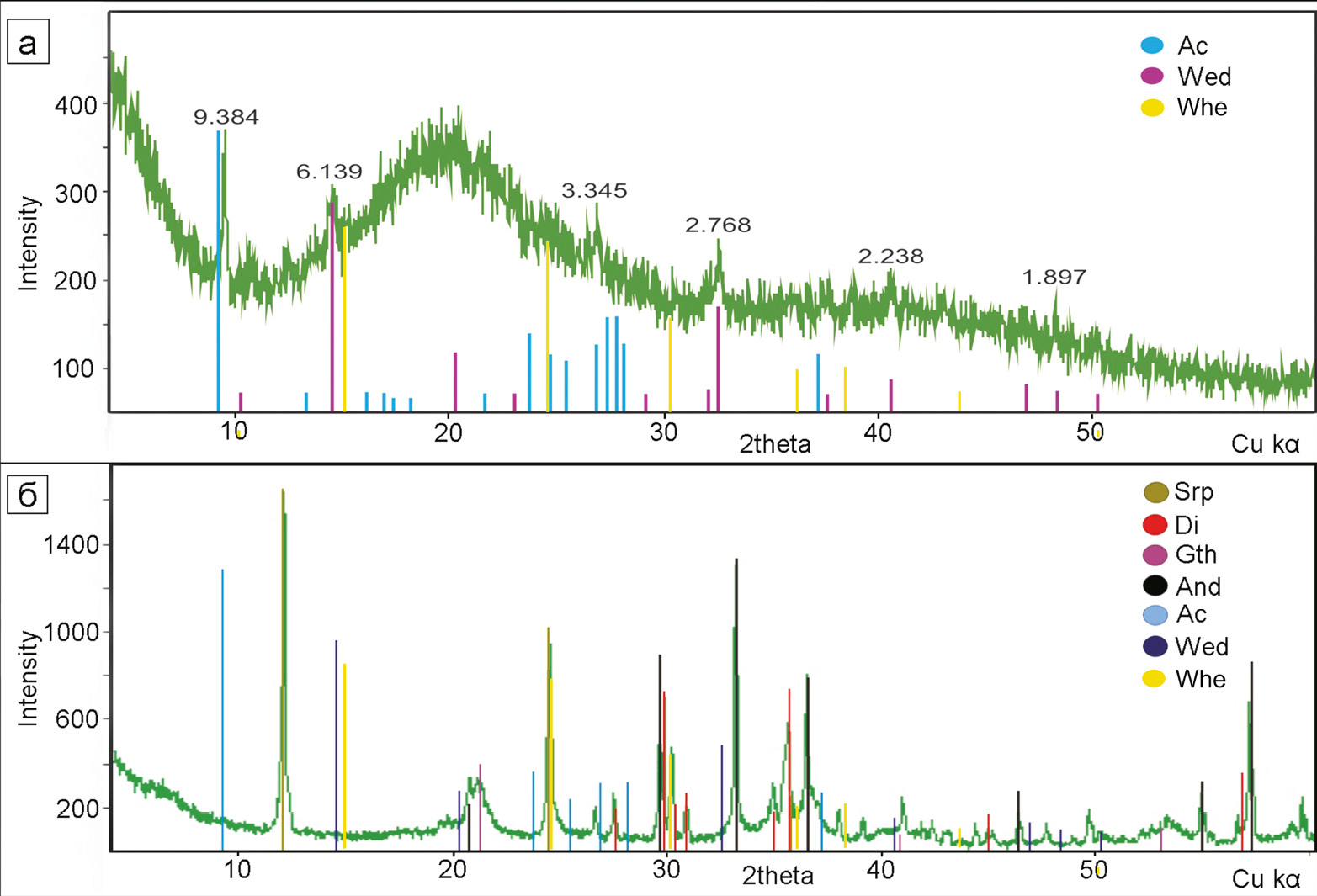

Рис. 3. Дифрактограмма таллома лишайника C. chlorophaea (a) и субстрата (б).

Цифрами над пиками обозначены соответствующие межплоскостные расстояния, Å. Ac – водный ацетат Ca (19–200), Wed – уэдделлит (87–655), Whe – уэвеллит, Srp – минералы группы серпентина, Di – диопсид, Gth – гётит, And – андрадит).

Fig. 3. X-ray diffraction pattern of C. chlorophaea lichen thalli (a) and substrate (б).

The numbers above the peaks indicate the corresponding interplane distances, Å. Ac – Ca monohydrate acetate (19–200), Wed – weddellite (87–655), Whe – whewellite, Srp – serpentine group minerals, Di – diopside, Gth – goethite, And – andradite.



На рентгенограмме подстилающего субстрата присутствуют отражения, характерные для гётита, серпентина, диопсида и андрадита (рис. 3б), а отражения, соответствующие минералам, обнаруженным в талломах лишайника C. chlorophaea (уэдделлиту и водному ацетату Ca), отсутствуют. Таким образом, можно заключить, что найденные в талломе лишайника оксалаты Ca являются биоминералами, а их образование связанно с взаимодействием продуктов метаболизма лишайника и подстилающим минеральным субстратом. Присутствие водорастворимого ацетата Ca, возможно, связано с обезвоживанием таллома при хранении и пробоподготовке.

По данным СЭМ в лишайнике C. chlorophaea присутствуют скопления кристаллов двух типов: изометричных дипирамидальных размером 0.5– 8.0 мкм (рис. 4д) и пластинчатых размером менее 1 мкм до 4 мкм (рис. 4е). Морфология кристаллов первого типа соответствует уэдделлиту (Vereshchagin et al., 2023), а среди пластинчатых кристаллов предполагается присутствие как уэвеллита, морфологически сходного с описанным в статье (Vereshchagin et al., 2023), так и ацетата, предположительно выявленного по рентгенограмме. Кристаллы локализованы как внутри таллома лишайника (рис. 4б, г), так и на его поверхности (рис. 4в) и в некоторых случаях расщеплены. На BSE фото хорошо видно, что они ассоциированы с микобионтом лишайника: нарастают на гифы, повторяя их форму (рис. 4б) или свободно располагаются в переплетениях гифов (рис. 4г).



Рис. 4. Срезы лишайника рода Cladonia: а, б – срез наружной части таллома; в – верхушечная часть лишайника; г – срез внутренней части; д, е – морфология биоминералов: д – субизометричные дипирамидальные кристаллы оксалата Ca (уэделлита), е – пластинчатые кристаллы предположительно оксалата Са уэвеллита и/или ацетата Ca.

Здесь и на рис. 5 и 6, BSE фото.

Fig. 4. Sections of lichen of the genus Cladonia: a, б – section of the outer part of the thallus; в – the apical part of the lichen; г – section of the inner part; д, е – morphology of biominerals: д – subisometric dipyramidal crystals of Ca oxalate (weddellite); e – platy crystals of probable Ca oxalate (whewellite) and/or Ca acetate.

Here and in Figs. 5 and 6, BSE images.



Наибольшее количество кристаллов локализовано в верхней части таллома (рис. 4в), а также в поверхностных слоях (рис. 4а). Вероятнее всего, это связано с тем, что верхушечные части более молодые, в этом направлении осуществляется рост лишайника, и биохимические процессы в них протекают интенсивнее, а оксалаты, образовавшиеся ранее в глубинных слоях талломов лишайников, частично растворены под действием агрессивных продуктов метаболизма и окружающей среды.

На ЭД спектрах кристаллов оксалатов Ca фиксируются слабые пики Pb (рис. 5а), при этом на спектрах частей таллома лишайника C. chlorophaea без видимых включений минеральных частиц Pb отсутствует (рис. 5б). Обогащение оксалатов Ca свинцом описано в статье (Vereshchagin et al., 2023), однако механизм этого обогащения (изоморфный или адсорбционный) пока не ясен и требует дальнейшего изучения.

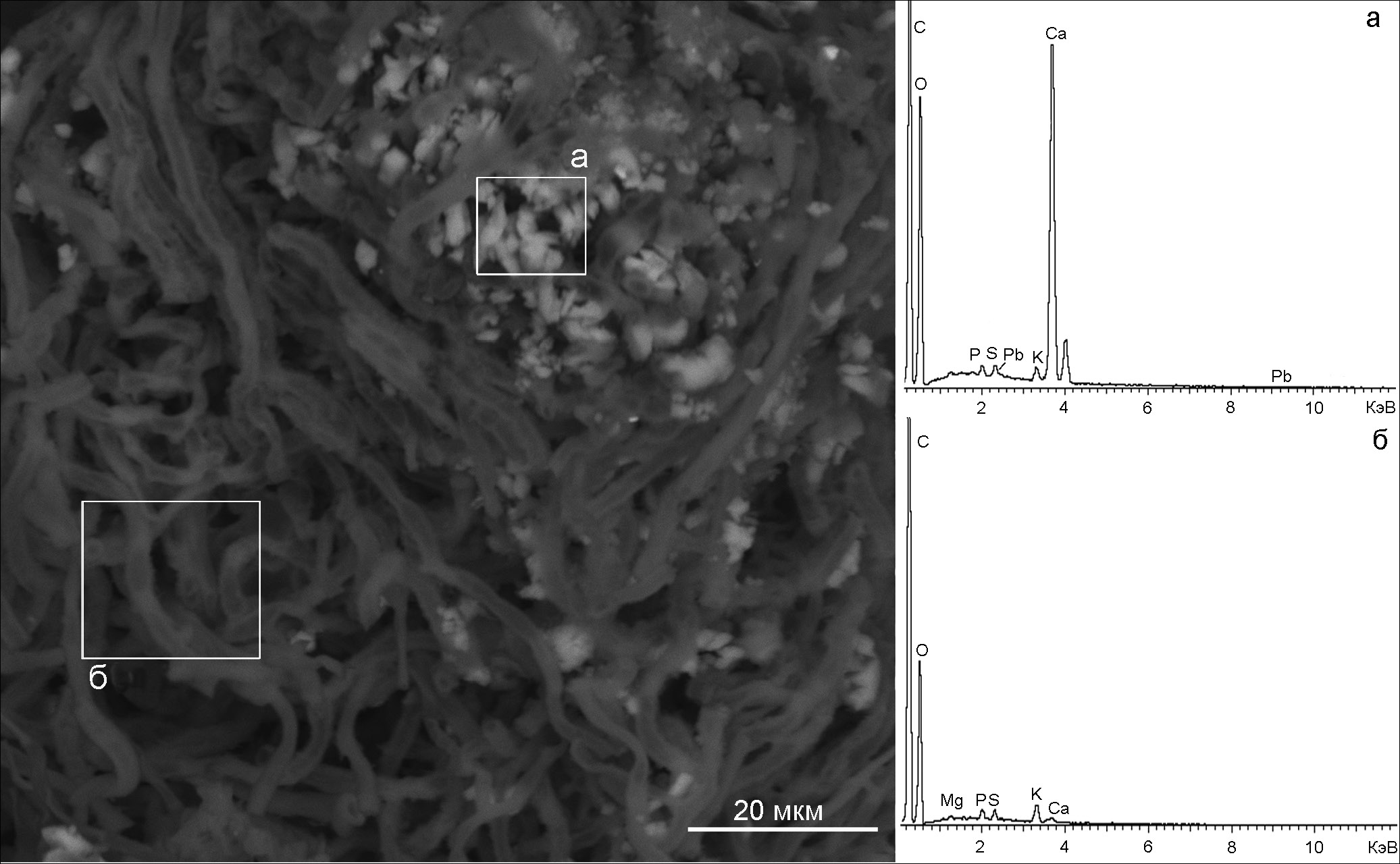

Рис. 5. Таллом C. chlorophaea со скоплением минерального вещества (а) и гифы без кристаллов (б) и их ЭД спектры.

Fig. 5. Thalli of the lichens C. chlorophaea with minerals (а) and mineral-free hypha (б) and ED spectrum.



Помимо кристаллических фаз, образовавшихся в результате жизнедеятельности лишайника (оксалатов и ацетата(?)) в теле лишайников обнаружены минеральные частицы размером 1–50 мкм. По составу, оцененному по ЭД спектрам, и морфологии частицы можно разделить на 1) угловатые обломки пород и руд, захваченные растущим лишайником из субстрата (рис. 6д–ж), и 2) сфероидальные техногенные Cu- и Fe-содержащие оксидные, силикатные и сульфидные, связанные с деятельностью КМК и привнесенные ветром или поверхностными водотоками (рис. 6а–г) (Williamson et al., 2004).



Рис. 6. Минеральные частицы различного состава, обнаруженные в лишайниках: а–г –сфероидальные зерна внутри тела (а) и на поверхности (б) лишайника; в, г – отдельные сферические частицы; д–ж – угловатые минеральные обломки внутри тела (д, е) и на поверхности (ж) лишайника.

Fig. 6. Mineral particles of various compositions found in lichens: a–г – spherical mineral grains inside the lichen thalli (а) and on its surface (б); в, г – individual spherical particles; д–ж – angular mineral fragments inside the lichen thalli (д, е) and on its surface (ж).



Среди обломков природных минералов по ЭД спектрам определены минералы группы серпентина, оксиды и гидрооксиды Fe (предположительно, гётит, гематит, магнетит), гипс, пирит, эпидот, кварц, плагиоклаз (альбит и промежуточные члены ряда альбит–анортит), андрадит, халькопирит, диопсид, хромит, альбит, хлорит, слюды (биотит и мусковит), титанит, сфалерит, барит, борнит (?), галенит, бромаргирит (?), шпинель, ильменит. Техногенные сферические частицы условно можно разделить на два типа: силикаты Fe, и Cu с примеcью Mg и Al, Ba и Zn и сульфиды Cu, Zn и Sb с примесями As и Pb.

Заключение

В талломе чешуйчато-кустистого лишайника Cladonia chlorophaea, отобранного на отвалах Сугурского медного месторождения на Южном Урале, подвергавшихся воздействию аэрозольных выпадений Карабашского медеплавильного комбината, впервые обнаружены кристаллы оксалатов Ca – преимущественно уэдделлита. Потенциально токсичные металлы и полуметаллы (Ni, Cu, Zn, Cr, Sn, Sb, Mn, Se, As) в лишайниках концентрируются в виде угловатых зерен природных минералов, входивших в состав пород и руд месторождения, а также в сферических техногенных минеральных частицах, связанных с деятельностью комбината. Свинец локализован на поверхности кристаллов оксалатов Ca, что говорит об их интенсивном взаимодействии (изоморфном или адсорбционном). Частицы, содержащие Cd, не обнаружены.

Авторы выражают благодарность рецензентам О.С. Верещагину и О.В Франк-Каменецкой, а также Е.В. Белогуб за ценные замечания, которые позволили улучшить текст рукописи, и А.Г. Паукову за советы и помощь в определении лишайников. Работа выполнена в рамках государственного задания № 075-01324-23-00.
