Формирование нановолокон на основе полиакрилонитрила с графитом и их структурные характеристики

А. А. Атаханов; Атаханов А. А.; Н. Ш. Ашуров; Ашуров Н. Ш.; Ж. Тураев; Тураев Ж.; М. Абдуразаков; Абдуразаков М.; Н. Р. Ашуров; Ашуров Н. Р.; С. Ш. Рашидова; Рашидова С. Ш.; А. А. Берлин; Берлин А. А.

doi:10.31857/S2308112024020058

Формирование нановолокон на основе полиакрилонитрила с графитом и их структурные характеристики

Авторы: Атаханов А.А.¹, Ашуров Н.Ш.¹, Тураев Ж.¹, Абдуразаков М.¹, Ашуров Н.Р.¹, Рашидова С.Ш.¹, Берлин А.А.²
Учреждения:
1. Институт химии и физики полимеров Академии наук Республики Узбекистан
2. Институт химической физики им. Н.Н. Семёнова Российской академии наук
Выпуск: Том 66, № 2 (2024)
Страницы: 146-152
Раздел: ПОЛИМЕРНЫЕ ВОЛОКНА
URL: https://bakhtiniada.ru/2308-1120/article/view/266607
DOI: https://doi.org/10.31857/S2308112024020058
EDN: https://elibrary.ru/MYVOQM
ID: 266607

Цитировать

Полный текст

Аннотация
Полный текст
Об авторах
Список литературы
Дополнительные файлы
Статистика

Аннотация

Методом электроспиннинга получены нановолокна на основе полиакрилонитрила с графитом. Изучена структура, а также термические и электрические свойства нановолокон. Показано влияние реологических характеристик растворов и условий процесса электроспиннинга на структуру нановолокон. Выявлены изменения надмолекулярных структурных характеристик нановолокон при электроформовании.

Полный текст

Благодаря своей морфологии, структуре и специфическим свойствам нановолокна находят широкое применение при получении материалов с уникальными эксплуатационными характеристиками (высокая прочность, гибкость, тепло- и химическая стойкость и другие). В настоящее время электроспиннинг является самым передовым способом получения нановолокон из самых различных полимеров [1–5]. Электроспиннинг обеспечивает простой подход к формированию волокон диаметром от нанометровых до субмикронных размеров с высокой степенью ориентации и управляемыми свойствами [6, 7]. На сегодняшний день нановолокна используются в различных областях промышленности, в качестве катализаторов [8–11], каркасов для тканевой инженерии [12], агентов доставки лекарств [13, 14], антибактериальных препаратов для раневых повязок [15], материалов, чувствительных к суперпарамагнитным полям, фильтр-материалов, армирующих наполнителей нанокомпозитов [16].

Волокна полиакрилонитрила представляют собой наиболее распространенный вид промышленно освоенных карбоцепных синтетических волокон [17, 18]. Это связано с особыми свойствами волокон ПАН: низким коэффициентом теплопроводности, пушистостью, объемностью, которые делают волокна ПАН практически равноценными заменителями шерсти [19]. Кроме того, данный полимер при определенных условиях обладает способностью к циклизации, что определяет такой ассортимент производства ПАН, как технический жгутик, используемый в качестве сырья для углеродных волокон [20].

Также представляют как научный, так и практический интерес композитные материалы на основе ПАН с различными наполнителями, в том числе содержащие графит. ПАН-графитные композиты обладают уникальными свойствами, такими как высокая удельная прочность и жесткость, высокая теплопроводность и электропроводность, а также устойчивость к коррозии. Эти свойства делают ПАН-графитные композиты перспективными материалами для различных технических и промышленных приложений.

В настоящей работе выявлены условия электроформования нановолокон полиакрилонитрила в присутствии частиц диспергированного графита, изучено влияние характеристик растворов и условий электроспининга на структуру нановолокон, а также исследованы электрические и термические свойства нановолокон.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Объектами исследования служили полиакрилонитрил (Открытое акционерное общество “Навоиазот” (Узбекистан), молекулярная масса 152 × 10³) и графит (“Sigma Aldrich”, содержание углерода 99%, размер частиц 44 мкм (≥ 99%)).

Смесь полимерного раствора с графитом приготавливали следующем образом: 0.8 г графита диспергировали в 5 мл диметилформамида в течение 20 мин в ультразвуковом диспергаторе (УЗДН-2Т) при частоте 44 кГц, затем дисперсию графита добавляли к предварительно приготовленному 8% раствору ПАН в ДМФА и перемешивали в течение 2 ч. Были приготовлены два состава, отличающиеся массовым содержанием графита: ПАН : графит (95 : 5) и ПАН : графит (50 : 50).

Поведение растворов исследовали в сдвиговом потоке, генерированном в системе коаксиальных цилиндров на приборе “Реометр MCR 92” (“Anton Paar”, Austria) при температуре25, 30, 35, 40, 45, 50 и 55^оС. Реологические данные обрабатывали с помощью программного обеспечения RheoCompass. Продольное течение суспензии генерировали в капиллярном вискозиметре Кувшинского.

Нановолокна на основе композита ПАН с графитом формовали на приборе “NanoNC eS-robots” (“NanoNC Со. Ltd”, Korea) в следующих условиях: напряжение 15‒27 кВ, расход раствора 10–45 мкл/мин, температура камеры 25–40^оС, расстояние между анодом и катодом 10–15 см.

Морфологию поверхности образцов исследовали на сканирующем электронном микроскопе SEM – EVO MA 10 (“Zeiss”, Germany). Ускоряющее напряжение 10.00 кВ, рабочее расстояние 8.5 мм. Изображения в различных масштабах были получены с использованием программного обеспечения SmartSE M.

ИК-спектроскопические исследования выполняли на приборе ИК-Фурье “Inventio-S” (“Bruker”, Germany) в диапазоне волновых чисел от 400 до 4000 см^–1, разрешение 4 см^–1, соотношение сигнал: шум 30000: 1, скорость сканирования 16 спектров в секунду.

Рентгенографические исследования проводили на дифрактометре “Miniflex 600” (“Rigaku”, Япония) с монохроматизированным CuK_α-излучением с длиной волны λ = 1.5418 Å при напряжении 40 кВ и силе тока 15 мА. Образцы исследовали в виде нетканых материалов. Съемку выполняли в интервале углов 2θ = 2˚–40˚. Дифрактограммы обрабатывали с помощью программного обеспечения SmartLab Studio II; использовали фиксированные щели, имеющие угол 1.25^о. Эксперименты проводили в режиме отражения (Брегг–Брентано), применяя метод Ритвелда (Rietveld method) и функцию псевдо-Войта.

Термический анализ образцов выполняли на синхронном термоанализаторе “STA PT1600” (“LINSEIS”, Германия) методами термогравиметрии, дифференциальной термогравиметрии и дифференциальной сканирующий калориметрии. Измерения проводили воздушной атмосфере в динамическом режиме со скоростью нагревания 10^оС/мин в интервале температур 25–800^оС. На основе кривых термического анализа с помощью компьютерной программы Linseis TA Evaluation Software оценивали энтальпию плавления образцов.

РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

Исследование реологических свойств растворов ПАН и их смесей с графитом в сдвиговых и продольных полях показало, что кривые течения носят неньютоновский характер, обусловленный деформационным упорядочением макромолекул ПАН с частицами графита в широком диапазоне градиентов скорости сдвигового поля (рис. 1).

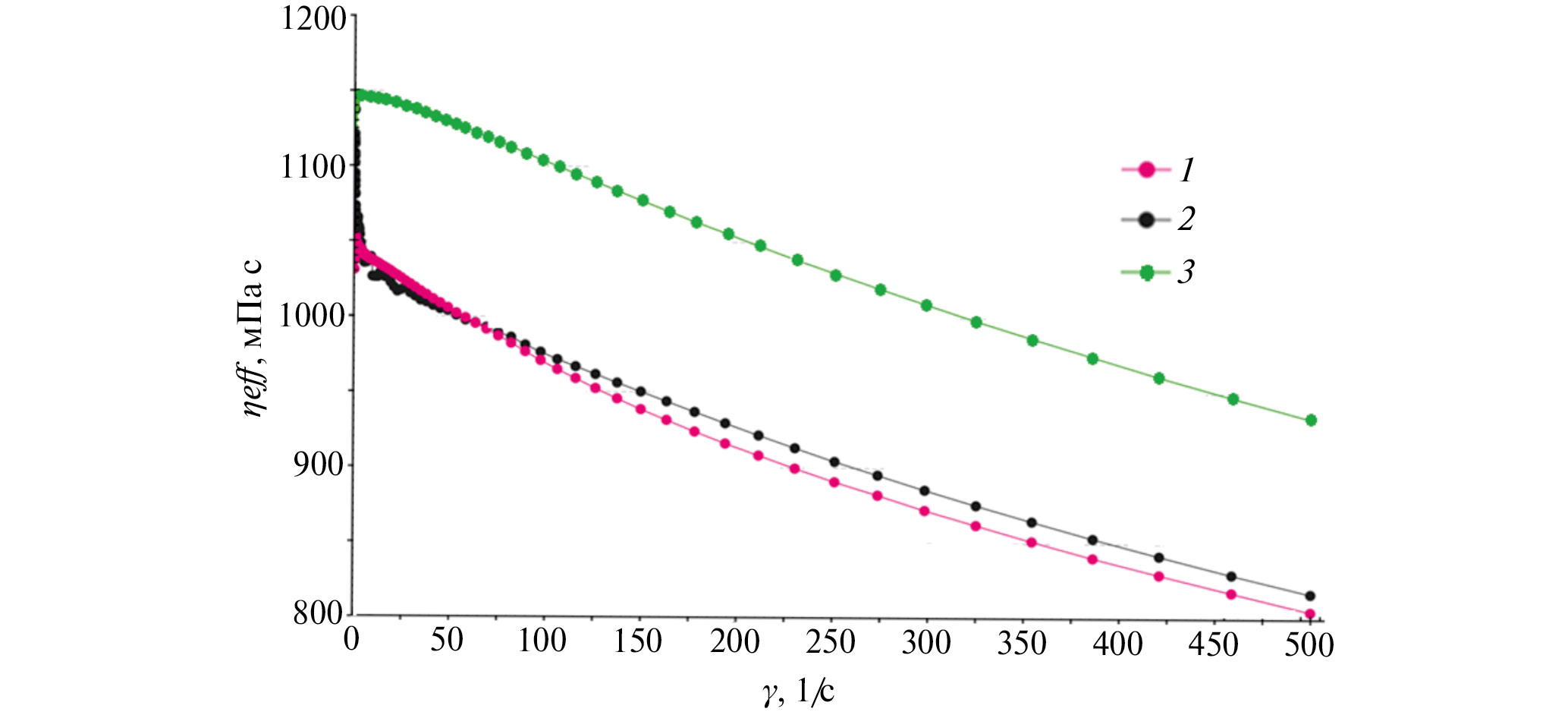

Рис. 1. Зависимость эффективной вязкости η_eff от градиента скорости сдвигового поля γ в полулогарифмических координатах: 1 – ПАН, 2 – ПАН–графит (95 : 5), 3 – ПАН–графит (50 : 50) в ДМФА. Цветные рисунки можно посмотреть в электронной версии.

Зависимость эффективной вязкости η_eff от градиента скорости сдвигового поля γ определена для изучаемых систем в широком температурном диапазоне. С использованием формулы Френкеля–Эйринга lnη_eff = lnA + E_a/RT рассчитана энергия активации вязкого течения E_a, равная 17.02 кДж/моль для исходного ПАН, 17.03 кДж/моль для композиции ПАН–графит (95 : 5) 17.33 кДж/моль для композиции ПАН–графит (50 : 50). Значение энергии активации вязкого течения показывает отсутствие специфических взаимодействии макромолекул ПАН с частицами графита.

При продольном течении суспензии также обнаружено выраженное неньютоновское течение (рис. 2), причиной которого является ориентационное упорядочение макромолекул в ламинарном продольном поле. Об этом свидетельствует достижение высокого коэффициента ориентации макромолекул (β = 0.6–0.8), который был косвенно измерен методом двулучепреломления.

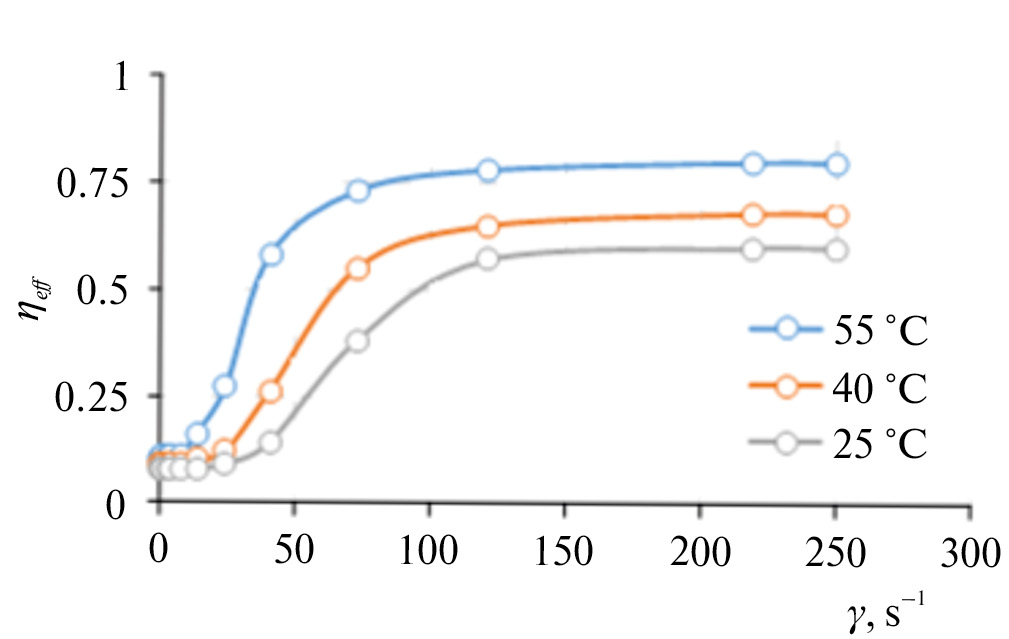

Рис. 2. Зависимость коэффициента ориентации макромолекул β от градиента скорости продольного поля γ для суспензии ПАН–графит (50 : 50) в ДМФА при температуре 25 (1), 40 (2) и 55^оС (3).

Из кривых, приведенных на рис. 2, следует, что в области градиента скорости γ = 20–100 с^–1 наблюдается резкое повышение коэффициента ориентации макромолекул β. от 0.10 до 0.75, характерное для динамических фазовых переходов клубок–развернутая цепь первого рода. В области γ > 100 с^–1 развернутые макромолекулы практически сохраняют достигнутые ориентированные состояния в продольном поле. Повышение температуры способствует снижению межмолекулярных взаимодействий, что препятствует достижению высокой степени ориентации макромолекул в продольном потоке.

На электронно-микроскопических снимках (рис. 3) наблюдаются волокна с размерами от 100 до 600 нм, причем в композициях видны неравномерно распределенные нано- и микрочастицы графита. В композиции ПАН–графит (50 : 50) частицы графита крупнее, что может быть связано с агломерацией частиц.

Рис. 3. Электронно-микроскопические снимки композиций нановолокон ПАН с графитом в соотношении 95 : 5 (а, б) и 50 : 50 (в, г).

ИК-спектроскопические исследования нановолокон выявили некоторые изменения в интенсивности и положении полос поглощения ПАН после добавления графита. Как видно на спектрах (рис. 4), повышение содержания графита в образцах способствует появлению полос поглощения в области около 2850 см^–1 и уменьшению интенсивности полос поглощения в области волновых чисел 2240 и 1735 см^–1.

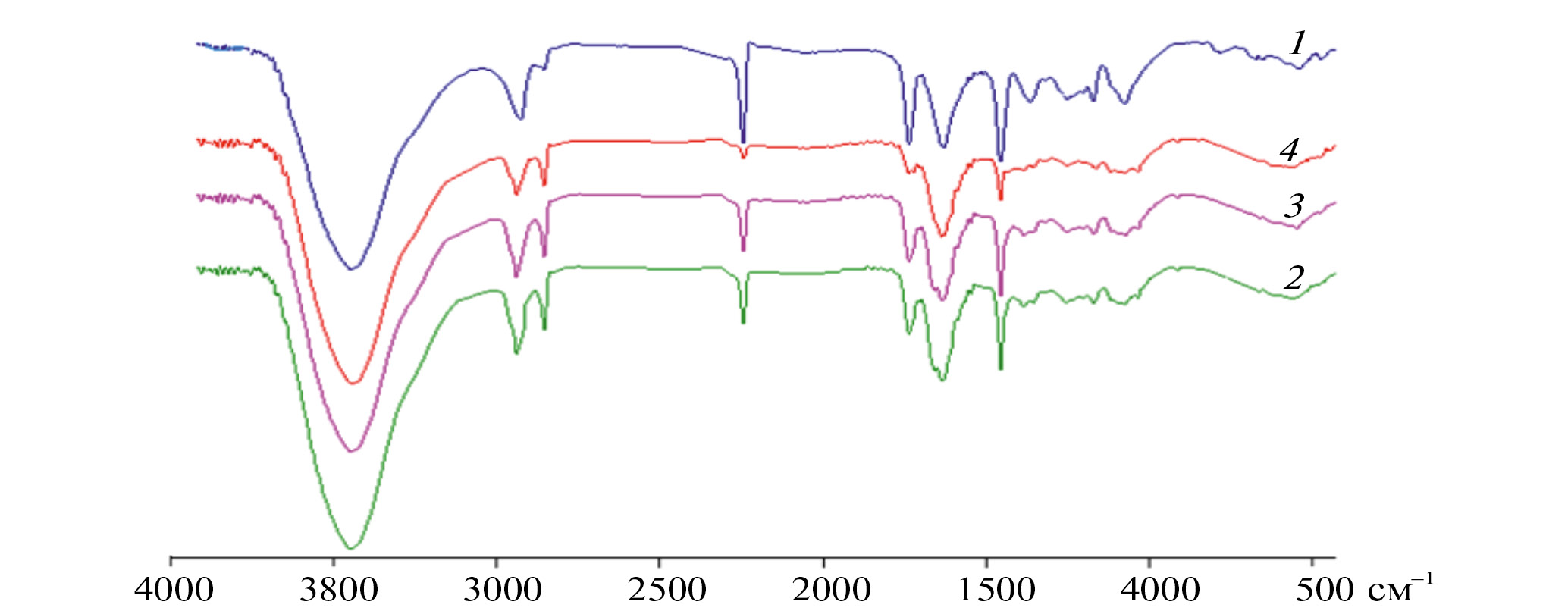

Рис. 4. ИК-спектры образцов ПАН и его композиции с графитом: 1 – исходный ПАН; 2 – нановолокна ПАН; 3, 4 – нановолокна из композиции ПАН : графит = 95 : 5 (3) и 50 : 50 (4).

Рентгеноструктурный анализ показал, что дифрактограммы нановолокон ПАН резко отличаются от дифрактограмм исходного образца и от дифрактограмм нановолокон из композиции ПАН–графит (50 : 50) (рис. 5). В процессе электроспиннинга под действием сильного электрического поля происходит ориентационное структурообразование, которое сопровождается скручиванием цепей [21, 22].

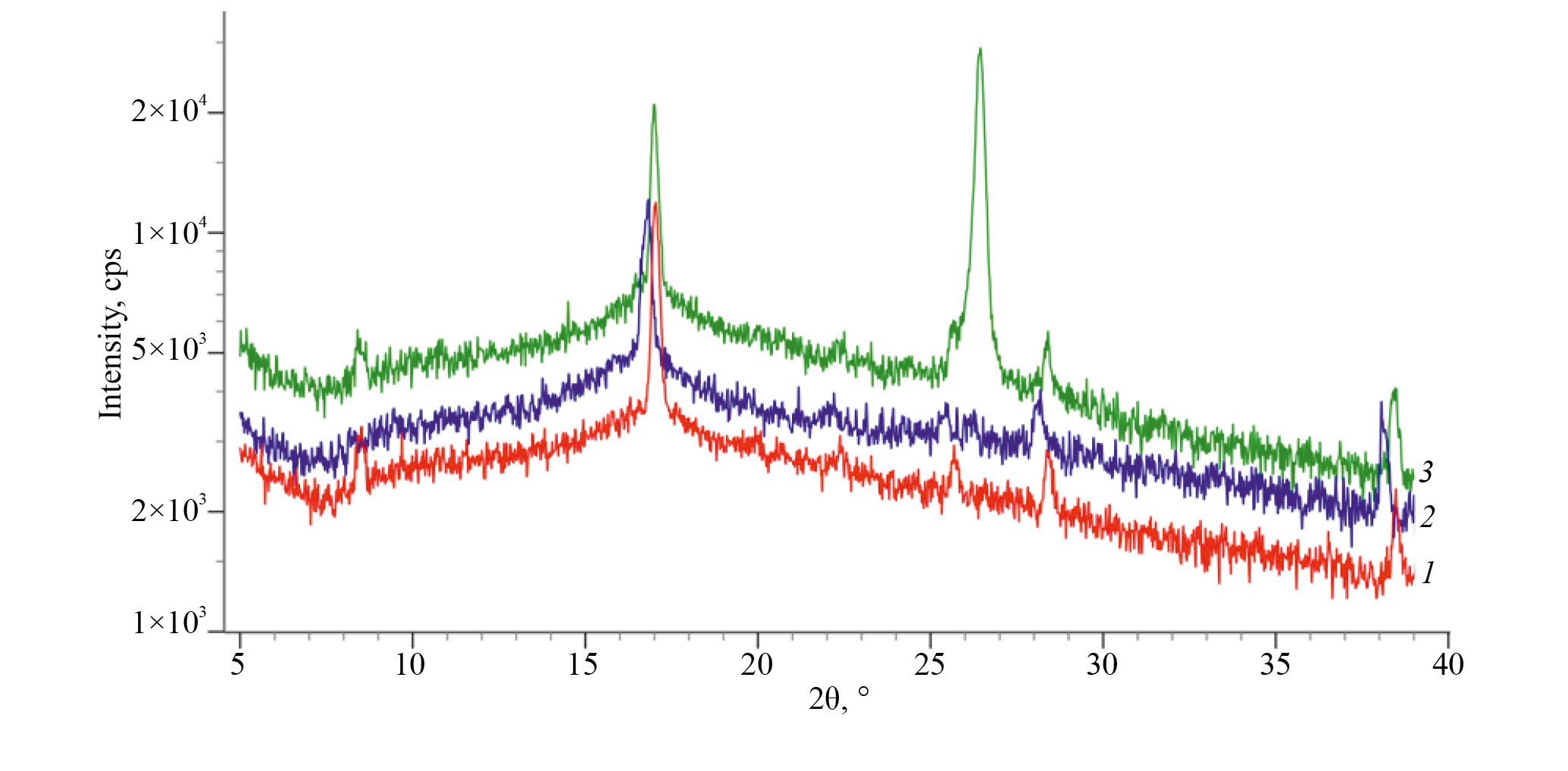

Рис. 5. Дифрактограммы образцов ПАН и его композиции с графитом: 1 – нановолокна ПАН; 2, 3 – нановолокна из композиции ПАН : графит = 95 : 5 (2) и 50 : 50 (3).

В нановолокнах наблюдаются изменения показателей кристаллической структуры, т. е. интенсивности I и ширины области когерентного рассеяния, межплоскостных расстояний, а также размеров кристаллитов [23, 24]. На дифрактограммах нановолокон ПАН присутствуют кристаллические рефлексы с максимумами при 2θ = 8.49^о, 17.03^o, 22.38^о, 25.6^o и 28.37^о. Наиболее интенсивный максимум (при угле 2θ = 17.03°) относится к кристаллографическому рефлексу (200). Нановолокна имеют орторомбическую кристаллическую сингонию с параметрами решетки a = 3.14 Å, b = 10.4 Å, c = 2.39 Å, α = β = γ = 90.00°. Наблюдается также вторая фаза с параметрами решетки a = 2.70 Å, b = 2.70 Å, c = 10.41 Å, α = β = 90.00°, γ = 120.00°, обладающая гексагональной сингонией (рис. 5).

На дифрактограммах нановолокон ПАН–графит присутствуют все кристаллические рефлексы, относящееся к нановолокнам ПАН, а также кристаллический рефлекс при 2θ = 26.4°, соответствующий графиту. Как следует из данных, графит имеет гексагональную сингонию с параметрами решетки a = 2.46 Å, b = 2.46 Å, c = 6.72 Å, α = β = = 90.00°, γ = 120.00°.

На дифрактограммах нановолокон композитов ПАН–графит наиболее интенсивный максимум наблюдается при угле 2θ = 26.4°, который относится к кристаллографическому рефлексу (002) графита с гексагональной сингонией (рис. 5). Добавление графита приводит к увеличению степени кристалличности полимера. Это может быть связано с тем, что графит способствует ориентации макромолекул под действием электростатического поля. Двумерный графит или же графен во время формирования нановолокон из композитов ПАН–графит остается между ориентированными паракристаллическими доменами, что приводит к увеличению степени кристалличности.

Исследования термических характеристик волокон ПАН показали, что термограммы исходного волокна ПАН характеризуются наличием экзотермического эффекта с максимумом при 266.4^оС, а также умеренными (с 290 до 500^оС) и относительно сильными (с 500 до 720^оС) деструкционными процессами гетерогенного характера (рис. 6) [25–27].

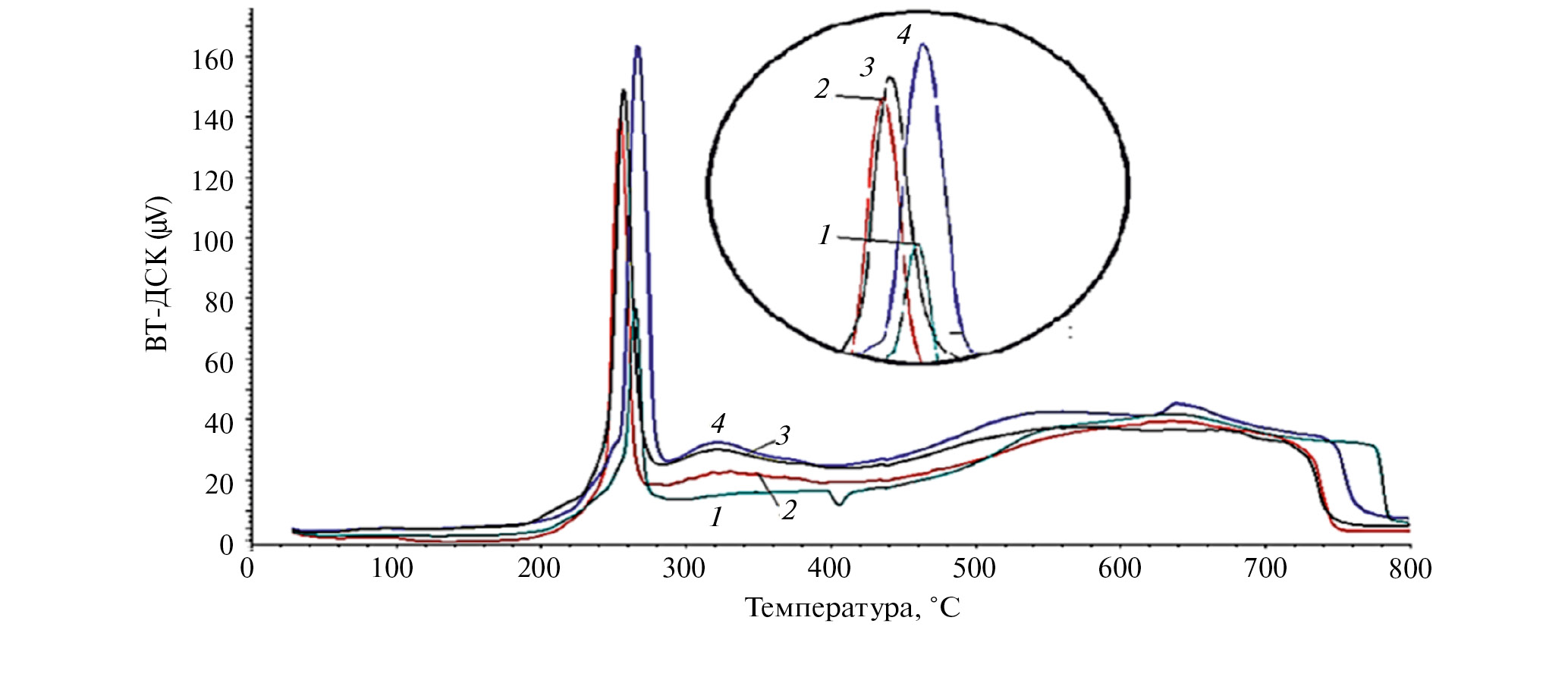

Рис. 6. Кривые ДСК исходного волокна ПАН (1), нановолокна ПАН (2), нановолокна ПАН : графит = 95 : 5 (3) и 50 : 50) (4) с увеличенным фрагментом в области протекания процесса циклизации.

Большое содержание добавленного графита приводит к дополнительному восстановлению термостойкости, частичному подавлению циклизации (причиной которого может быть сильное уменьшение доли ПАН) и активизации деструкционных процессов.

По результатам обработки экспериментальных термограмм в табл. 1 приведены характеристики влияния электропрядения и добавок частиц графита на термическое поведение волокнистого полиакрилонитрильного материала.

Таблица 1. Влияние электропрядения и добавок графита на процесс циклизации волокнистого полиакрило- нитрильного материала

В табл. 2 по данным динамической термогравиметрии представлены температуры исследованных образцов при фиксированных величинах потери массы, с помощью которых можно оценить их относительную термостойкость. Эти данные могут представить интерес с практической точки зрения, так как при температурах, близких к 300^оС, потери массы невелики и еще не приводят к сильным разрушениям.

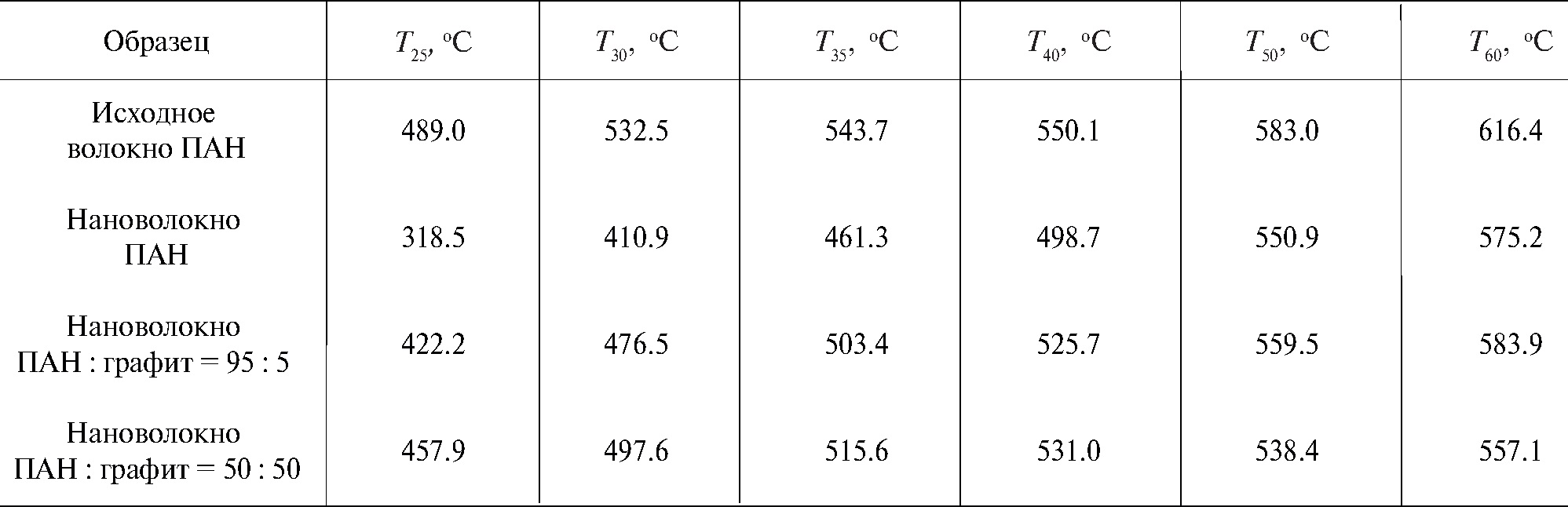

Таблица 2. Температуры образцов, отвечающие фиксированным значениям потери массы

Термостойкость исследованных образцов оценивали по термогравиметрическим кривым. В связи с тем, что измерения проводились в воздушной среде, точнее следует говорить о стойкости образцов к термоокислительной деструкции. Ее определяли характеристическими температурами Т₂₅, Т₃₀, Т₃₅, Т₄₀, Т₅₀ и Т₆₀, при которых происходит потеря 25, 30, 35, 40, 50 и 60% массы в одних и тех же условиях эксперимента (скорость нагревания, среда и т. д.) [28].

Сравнительный анализ электропроводности в зависимости от состава образцов показал, что электрический ток, протекающий в электрической цепи, линейно увеличивается с растом электрического напряжения (рис. 7). Повышение содержания графита в образцах способствует увеличению электрического тока в цепи. Это показывает, что электропроводность образцов напрямую зависит от содержания графита.

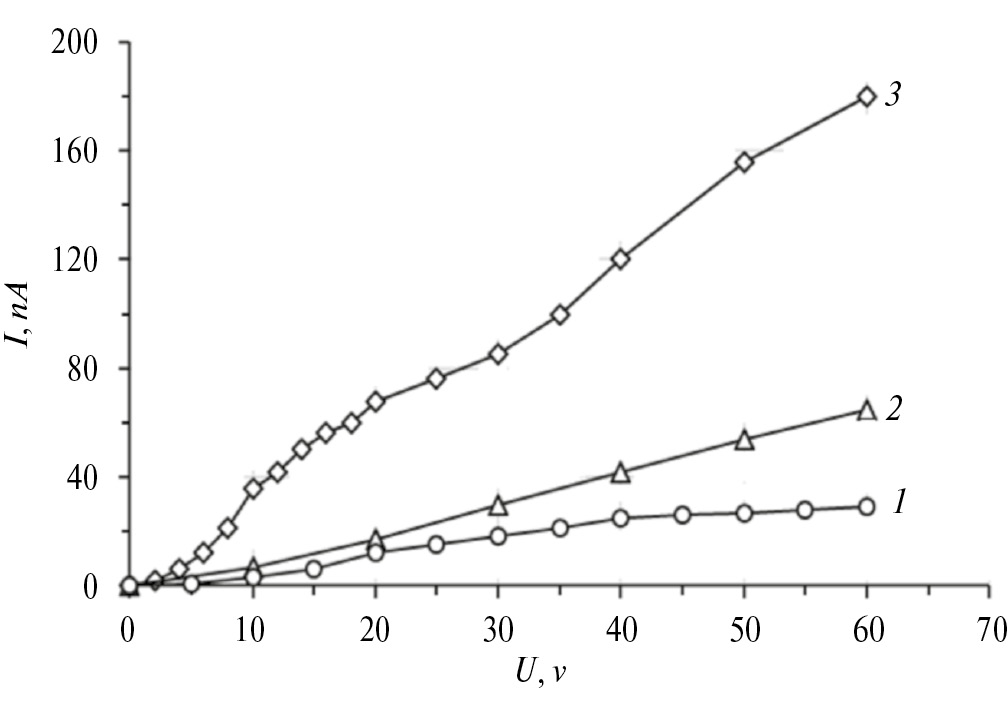

Рис. 7. Зависимость постоянного тока I от напряжения U для нановолокон на основе ПАН (1), композита ПАН : графит = 95 : 5 (2) и 50 : 50 (3).

Таким образом, изучены реологические свойства растворов ПАН и его композитов с графитом и определены энергии активации вязкого течения. Получены нановолокна на основе ПАН и его композитов с графитом и выявлено, что нановолокна имеют диаметры от 100 до 600 нм; в композитах наблюдаются также нано- и микрочастицы графита. Присутствие графита способствует увеличению термической стойкости и электропроводности нетканых материалов.
