Inion Sulfocation Membranes Plasticized with Propylene Carbonate

Full Text

С быстрым развитием различных портативных электронных устройств (ноутбуков, телефонов, фонариков, фитнес-браслетов, игрушек и т.д.) растет и необходимость в разработке стабильных и долговечных источников питания. На сегодняшний день из-за своей высокой плотности энергии и относительно длительного срока эксплуатации самыми распространенными системами хранения энергии являются литий-ионные аккумуляторы (ЛИА) [1] – вторичный (перезаряжаемый) тип электрохимических источников энергии, состоящий из двух электродов, разделенных электролитом. Основная доля коммерчески доступных аккумуляторов приходится на устройства с жидкими биполярными электролитами (представляющими собой раствор литиевой соли в смеси апротонных растворителей) [2, 3]. Несмотря на широкое распространение, проблемы безопасности ЛИА с жидким электролитом остаются нерешенными. Использование гель-полимерных систем с униполярной проводимостью по ионам металла позволит решить проблемы термической стабильности, пожаро- и взрывобезопасности, утечки жидкости, а также исключит необходимость использования сепаратора (дополнительного компонента ЛИА), при этом создавая возможность производства гибких устройств [4]. Помимо этого, ограниченность ресурсов для ЛИА способствует развитию альтернативных направлений, в частности использования натрия и других металлов [1, 5].

К электролитам в металл-ионных аккумуляторах (МИА) предъявляется ряд требований: широкое окно электрохимической стабильности, высокая термическая и химическая стабильности, высокая униполярная ионная проводимость (не менее 10^–4 См/см) в широком диапазоне температур [4–7]. Перспективным полимерным материалом для использования в МИА в качестве электролита являются перфторированные сульфокатионитные мембраны типа Нафион^™ (Chemours, США). Структура полимеров состоит из основной фторуглеродной цепи, обеспечивающей термическую и химическую стабильность, и сульфогрупп на концах боковых цепей разной длины, отвечающих за ионную проводимость. Данная структура позволяет применять такие материалы в различных электрохимических устройствах, в том числе МИА [8, 9, 18–25, 10–17]. На сегодняшний день в мире коммерчески выпускаются Нафион-подобные мембраны с разной длиной боковой цепи, например Aquivion^® (Syensqo SA, Бельгия), Nepem (Thinkre Membrane Materials, КНР), GP-IEM (Liaoning Grepalofu New Energy Co. Ltd., КНР), GORE-SELECT^® (W.L. Gore & Associates, Inc., США) и др. В данной работе исследуется Нафион-подобная мембрана (далее Инион), которая может иметь как короткую, так и длинную боковую цепь. Ранее было показано, что протонная проводимость образцов с короткой боковой цепью в кислой форме не уступает мембране Нафион [26, 27].

Помимо основных преимуществ кислая форма Нафион-подобных мембран, независимо от длины боковой цепи, легко переводится в любую катионную форму [28–30, 31]. Однако для достижения достаточных величин ионной проводимости любую катионную форму такого полимера необходимо насыщать растворителем (для использования в водородно-воздушных топливных элементах кислую форму – водой, а для МИА пластифицировать апротонными растворителями). Подбор оптимального апротонного растворителя среди карбонатов, амидных растворителей, диметилсульфоксида, сульфолана, эфиров и др., или состава их смеси позволяет добиться расширения рабочего интервала температур [20, 22, 25, 29, 30, 32–34] и окна электрохимической стабильности [20, 23, 35], а также повышения удельной ионной проводимости. Кроме того, такой электролит способствует пожаро- и взрывобезопасности устройств благодаря подавлению роста дендридов [36–40], приводящих к короткому замыканию, и негорючести полимера, поскольку полимерные матрицы не поддерживают горение даже при пластификации смесью с горючим диметилкарбонатом [20, 41]. Пластификаторы из класса карбонатов, в частности циклические этиленкарбонат и пропиленкарбонат (ПК), являются наиболее часто используемыми для электролитных материалов МИА [42, 43], в том числе и полимерных Нафион-подобных [12, 15, 20, 23, 34, 36, 44–46].

Поэтому целью данной работы было исследование влияния пластификации пропиленкарбонатом литиевой и натриевой форм Нафион-подобной мембраны Инион на термическую стабильность, молекулярную и надмолекулярную упаковки, а также ионную проводимость.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Материалы

В работе использовалась мембрана Инион с длинной боковой цепью в кислой форме толщиной ~15 мкм и ЭВ = 1100 г/моль (полученная не экструзионным методом), предоставленная компанией ООО ”ИнЭнерджи” (Россия). Перед переводом в литиевую и натриевую формы мембрана подвергалась очистке, аналогично мембране Нафион [21, 22, 29, 35]. Для этого мембрана обрабатывалась 5%-ным раствором пероксида водорода в течение 1 ч при температуре 100°C и промывалась дистиллированной водой, затем выдерживалась в 1М Н₂SO₄ при 80°–100 °С в течение 2 ч и повторно промывалась дистиллированной водой. Перевод мембраны в Li⁺- и Na⁺-формы проводился по стандартной для подобных систем методике [20, 24, 29, 32]: образцы выдерживались в растворах 10 масс. % LiOH или NaOH при 100°C в течение 2 ч с последующим тщательным промыванием дистиллированной водой. Полученные образцы мембран Li-Инион и Na–Инион сушились при 60°C в течение 1 ч сушильном шкафу Binder (Germany), после чего в стеклянной вакуумной печи Buchi (Швейцария) при температуре 130°C и давлении 10 мбар в течение 2–3 ч.

В качестве пластификатора для полученных мембран использовался безводный ПК (Sigma–Aldrich, >99%), физико-химические свойства которого приведены в работах [13, 20]. ПК использовался без предварительной очистки, перед использованием растворитель выдерживался над активированными молекулярными ситами с размером пор 3 Å. Все работы с мембраной и растворителем проводились в атмосфере аргона в сухом перчаточном боксе MBRAUN UNILAB glove box (MBraun Inertgas-Systeme, Германия), содержание О₂ и H₂O в атмосфере бокса составляло менее 1 ppm.

Для получения пластифицированных полиэлектролитов высушенные образцы мембран Li-Инион и Na-Инион выдерживались в ПК в течение 2 суток в присутствии активированных молекулярных сит при комнатной температуре. Для удаления капель жидкой фазы ПК с поверхности мембран использовалась фильтровальная бумага.

Методы

Термическая стабильность образцов и степень насыщения определялись методом синхронного термического анализа (СТА) на приборах фирмы Netzsch STA 409 PC Luxx® (Германия). Кривые термогравиметрического анализа (ТГА) и дифференциальной сканирующей калориметрии (ДСК) были записаны в температурном интервале 35°–600°C в потоке аргона при скорости нагрева 10°C/мин. Степень насыщения W (масс. %) катионных форм мембраны Инион в ПК определялась из величины первичной потери массы Δm при нагревании образца до 300°–400°C по формуле W = (Δm/ (100 – Δm)) × 100%.

Спектры нарушенного полного внутреннего отражения (ИК НПВО) приготовленных образцов регистрировались под вакуумом (< 1 гПа) на спектрометре Vertex 70V при комнатной температуре с применением алмазной приставки фирмы Bruker в диапазоне 50–4500 см^–1 (разрешение 4 cм^–1, 50 сканов). Время нахождения образца гель-полимерного электролита на воздухе при переносе в приставку до запуска откачки кюветного отделения спектрометра не превышало 0.5 мин.

Дифрактограммы малоуглового рентгеновского рассеяния (МУРР) образцов в малых углах были получены на станции БиоМУР Курчатовского синхротрона. Источником излучения служил поворотный магнит 1.7 Т с энергией 8 кэВ (1.433 Å) с разрешением dE/E 10^–3 и потоком фотонов 10⁹ на образце; для формирования пучка использовали монохроматор – треугольный кристалл Si(111) с фокусировкой в горизонтальном направлении и зеркало – плоское с родиевым напылением. Размер пучка на образце составлял 0.4 × 0.3 мм, для регистрации картин дифракции использовали двумерный детектор DectrisPilatus 1M. Расстояние от образца до детектора составляло 700 мм. В качестве калибровочного стандарта использовали бегенат серебра (AgBh). Диапазон величин вектора обратного рассеяния q составил 0.005–9.4 нм^–1, экспозиция 300 с. Для обработки полученных картин рассеяния были применены пакеты программного обеспечения Fit2D и ImageJ.

Ионная проводимость образцов исследовалась в поперечном направлении мембраны методом импедансной спектроскопии в температурной области от +60 до –50°C. Измерения проводились на приборе Р-5Х (ООО “Элинс”, Россия) в интервале частот 1 Гц – 2 МГц в симметричных двухэлектродных ячейках Ti/образец/Ti с активной площадью 0.2 см². Амплитуда внешнего переменного сигнала составляла 50 мВ. Для расчета ионной проводимости образцов использовалась аппроксимация полученных спектров экспериментальной ячейки согласно эквивалентной схеме, приведенной в работе [47]. Удельная проводимость мембран σ рассчитывалась по соотношению σ = d/(R_e × S), где d – толщина набухшей мембраны, R_e – сопротивление мембраны, S – площадь электрического контакта. Погрешность определения проводимости не превышала 10%.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЯ

Изменение толщины образца d при пластификации ПК не зависит от природы катиона и составляет 120–125% (табл. 1). При этом степень насыщения полимерной матрицы W сильно различается: более чем в 4 раза для литиевой и натриевой форм Иниона (табл. 1), и составляет, соответственно, 317 и 73%. Для мембраны Na-Нафион также наблюдается более низкие величины W по сравнению с Li-Нафион (например, в случае насыщении ЭК W = 24–77% [20, 30] и 135–200% [32, 48] для мембран Нафион115,117 в Na⁺– и Li⁺–формах, соответственно). Разница в поведении этих полимерных матриц заключается в том, что величина W для исследуемых мембран Инион значительно больше (в 4–5 раз), чем для Нафиона. Такое различие может свидетельствовать о наличии структурных особенностей Иниона.



Таблица 1. Толщина (d), степень насыщение (W), температура начала термического разложения полимерной матрицы (T_разл), векторы рассеяния (q) и межплоскостные расстояния (d), соответствующие кристаллическим и гидрофильным доменам в образцах мембраны Инион

Образец	Δd, %	W, %	Tразл, °C	МУРР
				“Плечо матрицы”		Пик иономера
				qm, нм-1	dm, нм	qi, нм-1	di, нм
H-Инион	–	–	–	0.77	8.16	2.56	2.45
Li-Инион	–	–	451	0.75	8.38	2.25	2.79
Li-Инион/ПК	125	317	461	0.59	10.65	2.89	2.17
Na-Инион	–	–	472	0.77	8.16	2.32	2.71
Na-Инион/ПК	120	73	492	0.83	7.57	2.13	2.95
Li-Нафион115,117/ПК	23 [30]	55 [43], 65 [30]	–	0.18 [43]	34.5 [43]	1.00 [43]	6.3 [43]
Na-Нафион115/ПК [20]	19	19	497	0.49	12.8	1.97	3.19

* В скобках приведены величины W для мембраны Нафион.



По термической стабильности Инион не уступает Нафиону, при этом также наблюдается увеличение температуры начала термического разложения в ряду катионных форм Li⁺–Cs⁺ [22, 49, 50]. Для непластифицированных образцов наблюдается только стадия термического разложения полимерной матрицы при нагревании до 450–550°C, что подтверждается увеличением ионного тока фрагментов SO и SO₂ боковых цепей (m/z = 48 и 64) (рис. 1а). Признаки протекания других процессов ниже температуры разложения на кривых СТА отсутствуют. В случае литиевой формы Иниона процесс разложения проходит двухстадийно, что подтверждается наличием пиков 2 эндотермических процессов на кривой ДСК и 2 пиков на кривой ионного тока с m/z = 44 (рис. 1а).

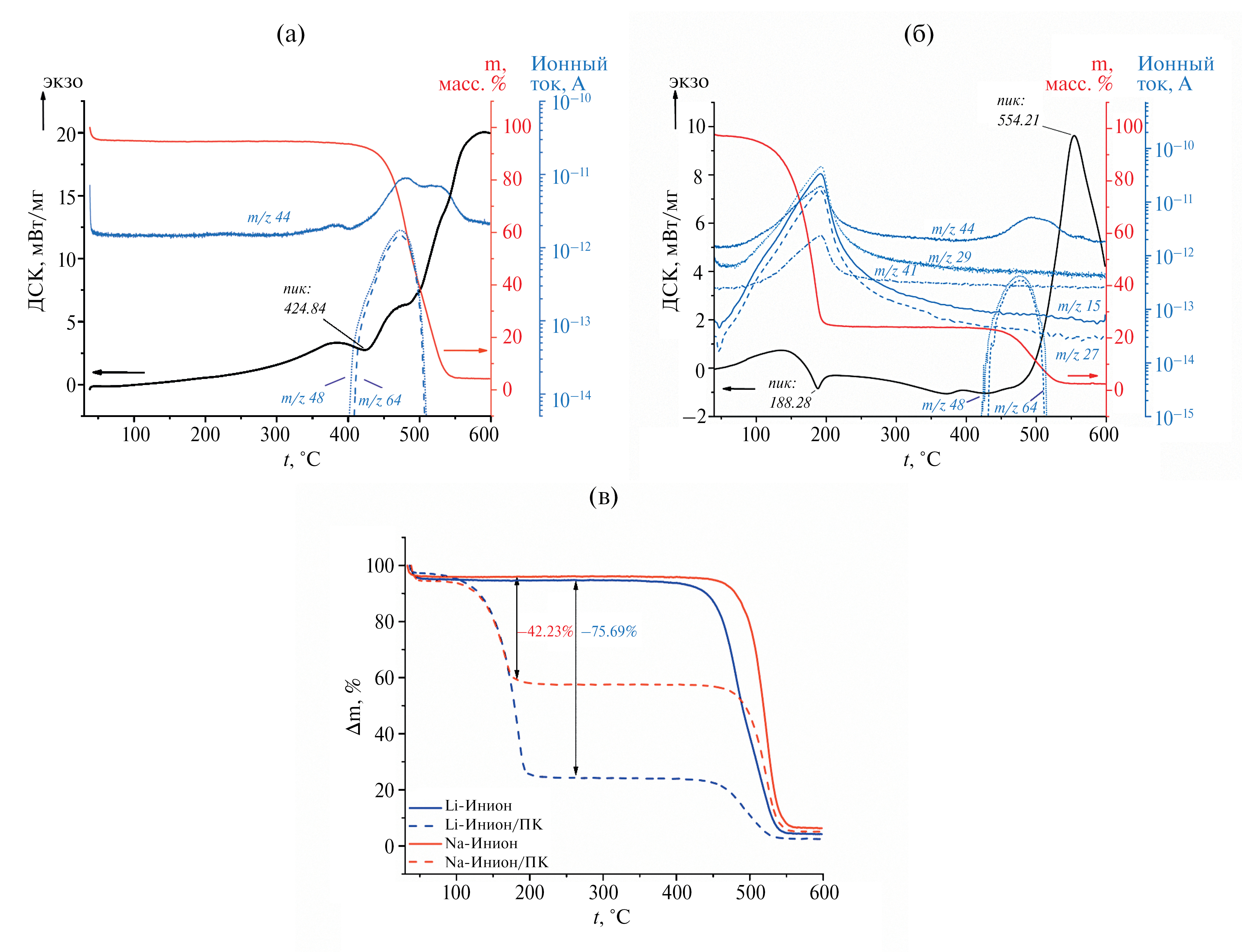

Рис. 1. Кривые СТА и ионных токов образцов Li-Инион (а) и Li-Инион/ПК (б); кривые ТГА мембраны Инион в литиевой и натриевой формах (в)



Для пластифицированных образцов на кривых ТГА наблюдается двухступенчатая потеря массы: удаление растворителя при температурах 115°–200°C и термическое разложение полимерной матрицы при 460°–550°C. Двухстадийность разложения образца Li-Инион/ПК менее выражена по сравнению с сухой мембраной (рис. 1б). Кривые ионного тока для разложения аналогичны кривым для сухих образцов, а кривые удаления ПК показывают пики для остатков с соотношением массы к заряду 15, 27, 29, 41 и 44, что соответствует фрагментам молекулы ПК: (СН₃), (ССН₃), (СНО), (СОСН) и (OCO), соответственно.

Молекулярная структура образцов была исследована методом ИК-спектроскопии. Спектры ИК НПВО мембран Инион идентичны спектрам Нафиона (рис. 2а). Отнесение колебаний проводили по известным спектрам ИК НПВО пластификатора ПК [51], и мембраны Нафион [22, 52–56]. В случае непластифицированных мембран наблюдается наличие следовых количеств воды. На спектрах пластифицированных образцов как в литиевой, так и в натриевой формах видны пики колебаний групп, характерных для ПК: при 1785 см^–1 ν(С = О), при 1393 см^–1 δ(СН₃), при 777 и 708 см^–1 валентные и деформационные колебания (С–Н, СН₂). Стоит отметить, что интенсивность пиков, относящихся к колебаниям молекулы растворителя, для образца Li-Инион/ПК почти в 3 раза больше, чем для Na-Инион/ПК, что подтверждают данные гравиметрии и ТГА о большем содержании пластификатора.

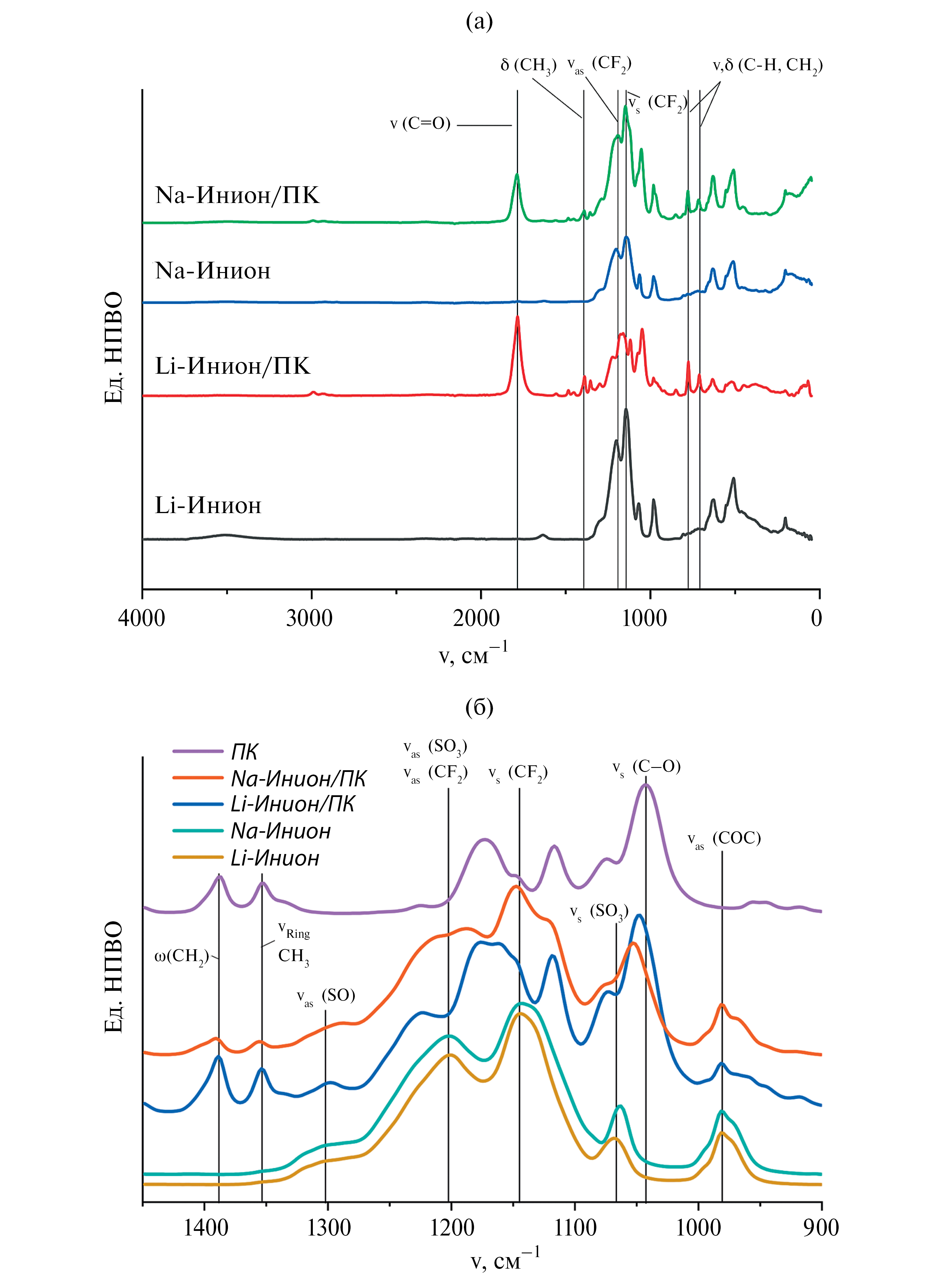

Рис. 2. Обзорные спектры ИК НПВО мембран Инион и Нафион (а) и контуры полос колебания ν(SO) и ν(CF₂) (б)



Большое содержание пластификатора для литиевой формы мембраны Инион подтверждается появлением на фоне интенсивных полос валентных колебаний CF₂-группы (~1200 (ас.) и ~1140 (с.) см^–1) визуальной полосы ассиметричных колебаний CO₂-группы ПК, а также большей величиной сдвига полос колебаний по сравнению с натриевой формой. Введение пластификатора в структуру исследуемых мембран ожидаемо приводит к образованию сольватной оболочки ПК вокруг ионов Na⁺ и Li⁺. Более существенные смещения полос поглощения для образца Li-Инион/ПК по сравнению с Na-Инион/ПК указывают на более прочное взаимодействие пластификатора с ионом Li⁺. Формирование более прочной сольватной оболочки вокруг иона Li⁺ из молекул пластификатора создает термодинамическое препятствие наиболее выгодному стерическому расположению гидрофобных функциональных групп, что, в свою очередь, приводит к их плотной упаковке. Это выражается в смещении полосы поглощения валентных ассиметричных колебаний ν_as(CF₂) Иниона с пиком при 1202 см^–1 в коротковолновую область до 1214 и 1223 см^–1 для Na⁺- и Li⁺-форм, соответственно. Заметный сдвиг частоты симметричных колебаний CF₂-группы (1143 см^–1) полимерной матрицы наблюдается только в образце Li-Инион/ПК (1161 см^–1). Также наблюдается смещение полосы поглощения ПК ν_s(C–O) с максимумом при 1043 cм^–1 в более высокочастотную область, при этом для образцов Li-Инион/ПК смещение более сильное (10 см^–1) по сравнению с мембраной Na-Инион/ПК (5 см^–1). Анализ изменения положения полос колебаний функциональной группы SO₃^– Иниона представляется затруднительным, ввиду перекрывания колебаний данной группы более интенсивными полосами поглощения ν_s(COC) карбоната.

Надмолекулярная упаковка полимерной матрицы Инион исследовалась с помощью метода МУРР. Для этого образцы мембран запаковывались в сухой атмосфере в конверты из каптона (толщина каптона 6 мкм) для предотвращения контакта с водой из окружающей среды. Наибольший интерес представляет диапазон вектора рассеяния q = 0.3–3.3 нм^–1, поскольку там не накладывается сигнал каптона (3.9 нм^–1) и проявляются 2 характерных для таких систем пика (рис. 3а). По аналогии со спектрами мембраны Нафион было сделано предположение, что интенсивный пик с меньшими величинами q_m ~ 0.6–0.8 нм^–1 (называемый “плечо матрицы”, в англоязычных источниках “matrix knee”) соответствует межплоскостному расстоянию между кристаллическими доменами фторуглеродной цепи в аморфной полимерной матрице, а малоинтенсивный пик при q_i ~ 2–3 нм^–1 (пик иономера) – между гидрофильными доменами, сформированными ионообменными группами [57–63], который может отсутствовать для сухих мембран Нафион в разных катионных формах [20, 49, 64, 65].

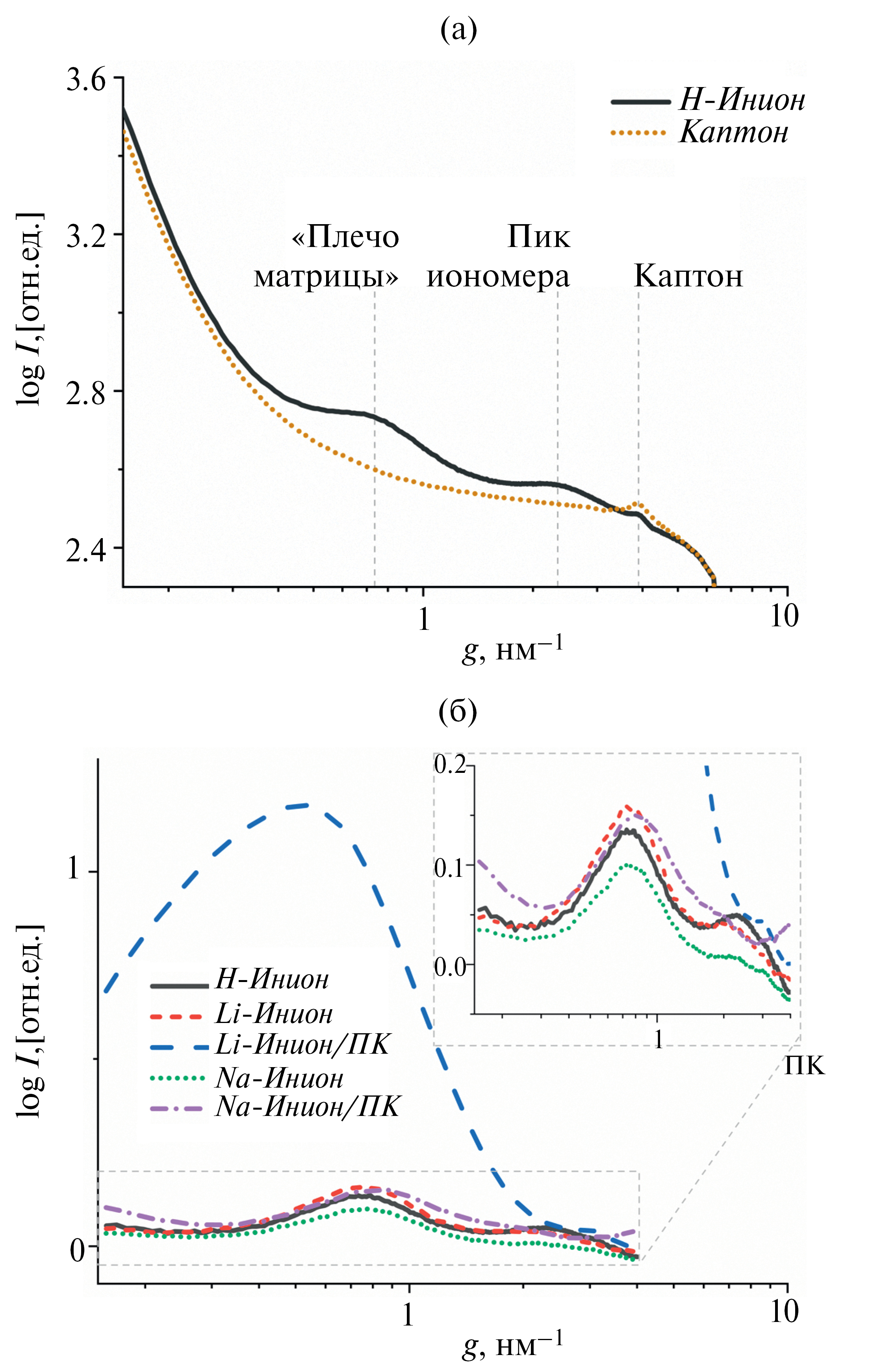

Рис. 3. Кривые МУРР: (а) исходные кривые H-Иниона и каптона; (б) кривые образцов Инион в разных катионных формах с учетом каптона



В соответствии с данным предположением были определены положения пиков и соответствующие межплоскостные расстояния d (d = 2π/q) для всех образцов мембран, приведенные в табл. 1. Надмолекулярная упаковка исследуемых мембран при пластификации зависит от природы катиона. При переводе кислой формы исследуемого Иниона в солевую форму наблюдается увеличение d_i на 11–14%, при этом Li-Инион проявляет наибольшее изменение расстояния между гидрофильными доменами, что свидетельствует о большей разупорядоченности ионных кластеров полимерной матрицы. Полученные данные хорошо коррелирует с данными для мембраны Нафион, полученной методом полива из раствора [66]. Такое увеличение разупорядоченности гидрофильной части полимера, по-видимому, может влиять на степень насыщения полимерной матрицы в апротонном растворителе.

Известно, что при пластификации перфторированных сульфокатионитных мембран со структурой Нафиона, апротонные растворители способны проникать не только в гидрофильные каналы мембраны, образованные сульфогруппами, но и в гидрофобную часть полимерной матрицы [20, 47, 49, 67, 68]. Это приводит к сдвигу d_m, соответствующего “плечу матрицы”, в сторону бóльших величин. Так, в силу аномально высокой степени насыщения образца Li-Инион/ПК интенсивность пика q_m и его полуширина по сравнению с остальными образцами визуально значительно увеличивается, что свидетельствует о резком уменьшении корреляционной длины кристаллических доменов фторуглеродной цепи полимерной матрицы. При этом положение пика q_m сдвигается в сторону меньших значений (рис. 3б), соответствуя увеличению расстояния между кристаллическими доменами полимерной матрицы d_m более чем на 2 нм (для Li-Нафиона117 при пластификации d_m увеличивается более чем в 2 раза, достигая 34.5 нм [49]). Пик иономера Li-Инион/ПК на фоне столь интенсивного “плеча матрицы” едва различим, поэтому определение его положения как сдвинутое в область бóльших значений по сравнению с непластифицированной мембраной может быть некорректным.

Степень набухания Иниона в натриевой форме в ПК значительно ниже, что отражается на слабом по сравнению с литиевой формой увеличении интенсивности пиков на кривых МУРР. При ожидаемом увеличении d_i для этой системы наблюдается аномальное, хоть и незначительное, уменьшение d_m на 0.6 нм. В целом, при общей схожести микроструктуры пластифицированного изучаемого полимера с Нафионом115, 117, положения пиков на кривых МУРР Иниона сдвинуты в область бóльших значений (табл. 1). Это свидетельствует о меньших по сравнению с Нафионом расстояниях как между кристаллическими, так и между гидрофильными доменами.

Ионная проводимость образца Na-Инион/ПК была измерена методом импедансной спектроскопии путем аппроксимации спектров импеданса эквивалентной схемой, представленной на рис. 4а. Из-за высокой степени насыщения (материал электролита близок к гелеобразному) не удалось собрать измерительную ячейку с Li-Инион/ПК. Годографы импеданса представляют собой полуокружность, переходящую в “шпору” (рис. 4б). При уменьшении температуры до –40°C и ниже «шпора» исчезает и остается только высокочастотная часть полуокружности (рис. 4в). Годографы хорошо описываются эквивалентной схемой (линии на рис. 4б, в). Рассчитанные величины удельной ионной проводимости σ приведены на рис. 4г. В диапазоне от –50° до +60°C температурная зависимость σ(T) образца Na-Инион/ПК линейна в координатах Аррениуса с перегибом в области 0°C. В целом, удельная ионная проводимость исследуемого образца на порядок меньше проводимости Na-Нафион/ПК и составляет 1.5 × 10^–6 См/см при 20°C (для Na-Нафион/ПК σ = 2.57 × 10^–5 См/см [20]). Энергия активации проводимости E_σ, рассчитанная из наклона прямых, при температурах выше 0°C сравнима с Na-Нафион/ПК и составляет 0.28 эВ, при температурах ниже 0°C в два раза больше, чем для Na-Нафион/ПК – 0.91 эВ.

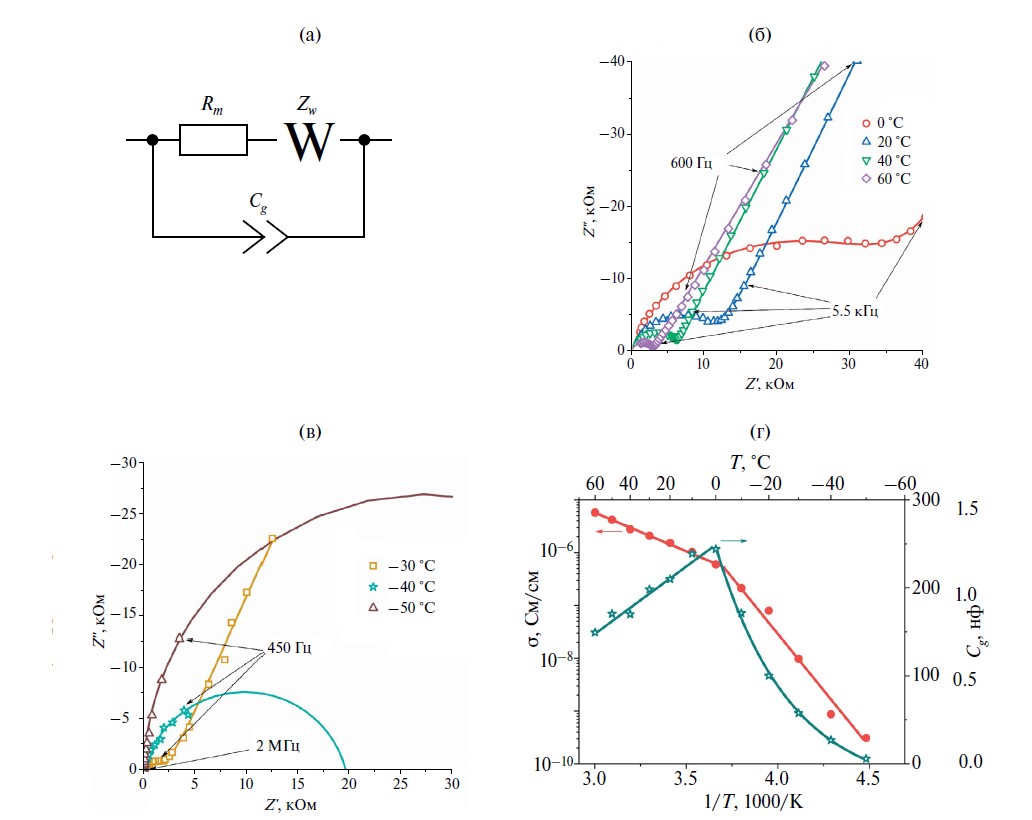

Рис. 4. (а) Эквивалентная схема спектров импеданса: R_m – сопротивление образца, C_g – геометрическая емкость измерительной ячейки, Z_W – элемент Варбурга; (б) и (в) Годографы импеданса при разной температуре (точки – экспериментальные данные, линии – аппроксимация спектров импеданса по эквивалентной схеме); (г) температурные зависимости удельной ионной проводимости, геометрической емкости и диэлектрической проницаемости Na-Инион/ПК



Наличие перегиба на температурной зависимости ионной проводимости Na-Нафион/ПК необычно для таких систем в силу того, что в этой области температур ни полимерная матрица, ни ПК не имеют каких-либо фазовых переходов (замерзание или стеклование). Для объяснения наблюдаемого явления был проведен анализ геометрической емкости ячейки C_g, определенной из аппроксимации спектров импеданса по эквивалентной схеме. Анализ показал экстремальную зависимость от температуры с максимумом при 0°С. Учитывая, что измерительная ячейка, по сути, представляет собой плоский конденсатор, при прочих равных условиях, геометрическая емкость определяется диэлектрической проницаемостью исследуемого электролита ε. Экстремальная температурная зависимость ε характерна для полярных диэлектриков. Литературные данные по определению диэлектрической проницаемости Нафиона есть только для кислой его формы и разной степени влагосодержания и свидетельствуют о сильном разбросе величины ε: от нескольких единиц до 10⁶ [69–74]. Вероятно, при отрицательной температуре затрудненная поляризация молекул диполярного растворителя (пропиленкарбоната) оказывает значительное влияние на ионную проводимость. Поэтому наблюдается ухудшение ионной проводимости Na-Инион/ПК при охлаждении ниже 0°C. При нагревании исследуемого гель-полимерного электролита в области положительных температур увеличение подвижности носителей заряда, по-видимому, превалирует над снижением ε.

Уменьшение величины σ по сравнению с проводимостью Нафиона может быть связана с различающейся надмолекулярной упаковкой, которая получается в результате неоптимизированного метода получения полимерной пленки. Повышению ионной проводимости в этом случае может способствовать изменение метода получения гель-полимерного электролита: в работе [66] был получен литий-проводящий электролит путем полива литиевой формы Нафиона из раствора в апротонном растворителе. Кроме того, увеличению ионной проводимости способствует использование смесей апротонных растворителей различного состава. Так, проводимость мембраны Нафион в натриевой форме при комнатной температуре может достигать проводимости свыше 10⁻⁴ См/см при пластификации циклическими карбонатами, их смесью, в том числе и с тетрагидрофураном, амидами и эфирами [9, 12, 15, 20, 34].

ЗАКЛЮЧЕНИЕ

Таким образом, было показано, что молекулярная структура и термические свойства мембраны Инион схожи с коммерческим Нафионом. В то время как различия наблюдаются в надмолекулярной упаковке: меньшие межплоскостные расстояния для гидрофильных и гидрофобных доменов полимерной матрицы Инион, особенно выраженные для ее литиевой формы. Такое различие, по-видимому, приводит к аномально высокой степени набухания литиевой формы Иниона и аномальному набуханию натриевой формы в циклических карбонатах. Несмотря на то, что ионная проводимость исследуемого в данной работе образца Na-Инион/ПК уступает по проводимости Нафиону, исследуемая мембрана может быть перспективна для применения в МИА после доработки методики получения самой полимерной пленки, а также подбора оптимального пластификатора на основе двойных или тройных смесей апротонных растворителей, в том числе с применением циклических карбонатов.

ФИНАНСИРОВАНИЕ

Работа выполнена в соответствии с государственными заданиями Федерального исследовательского центра проблем химической физики и медицинской химии Российской академии наук (№№ государственной регистрации 124013000692-4 и 122112100037-4). Структурные исследования выполнены в рамках государственного задания № FFSM-2021-0005, в том числе с использованием оборудования Курчатовского источника синхротронного излучения.
