Load motion on an ice cover in the presence of a liquid layer with velocity shear

Texto integral

В настоящее время ведутся активные работы по освоению Арктики. Задача о поведении ледяного покрова под действием движущейся нагрузки изучается, в целях исследования, с одной стороны, способов разрушения ледяного покрова с помощью судов на воздушной подушке, а с другой – возможности использования ледяного покрова в качестве переправ, плавающих платформ различного назначения. Для безопасности работ на льду необходимо изучать закономерности его поведения при механическом воздействии.

В настоящее время задача о поведении ледяного покрова под действием прямолинейно движущейся нагрузки изучена достаточно хорошо при ее стационарном и нестационарном движении. Имеется значительное число работ о влиянии различных физических факторов на характер распространения изгибно-гравитационных волн в плавающем ледяном покрове. Однако влияние подледного течения со сдвигом скорости изучено недостаточно.

Данная статья является продолжением работы [1], в которой исследованы критические скорости и прогиб ледяного покрова с учетом равномерного сжатия в ближнем и дальнем поле при наличии течения с постоянным сдвигом скорости по всей толщине жидкости. Однако в реальных условиях скорость течения жидкости может меняться произвольным образом и по величине, и по направлению. Поэтому необходимы дальнейшие исследования с учетом таких факторов. Обзор предыдущих источников по указанной теме можно найти в работе [1].

Достаточно хорошо изучено влияние течения с вертикальным сдвигом скорости общего вида на поверхностные волны. Аналитические результаты по волнам при наличии течения со сдвигом скорости получены только для нескольких типов распределения скорости течения по глубине: линейного [2], экспоненциального [3], степенного со степенью 1/7 [4], в виде суммы гиперболических функций [5]. Различные приближенные модели использовались для описания взаимодействия волн и течений с применением разложений по малому параметру [6–10].

Другой приближенный метод решения задач при сдвиговом течении с произвольным профилем по глубине жидкости основан на приближении его ломаной линией и делении области жидкости на слои [11–16]. В каждом слое завихренность постоянна, и решение строится аналитически.

Сходимость такого приближения к точному решению при N → ∞ (N – число слоев) доказана в работе [15]. Метод кусочно-линейной аппроксимации прост и эффективен, но он приводит к системе уравнений порядка N + 2 Дисперсионное соотношение в этом случае приближается полиномом порядка N + 1, которое имеет дополнительные корни. Смысл этих дополнительных собственных значений и векторов выяснен в работах [14, 15]. При этом непрерывное распределение скорости течения заменяется кусочно-линейным распределением с наличием N – 1 тангенциальных разрывов. Устойчивость такого течения к возмущениям необходимо дополнительно исследовать.

Далее приведено решение задачи о поведении плавающего ледяного покрова под действием прямолинейно, с постоянной скоростью движущейся нагрузки при наличии верхнего слоя жидкости с линейным сдвигом скорости.

1. ПОСТАНОВКА ЗАДАЧИ

Рассматривается бесконечный ледяной покров на поверхности идеальной несжимаемой жидкости конечной глубины H. Предполагается, что имеется два слоя жидкости, из которых нижний слой толщиной H₂ покоится, а верхний толщиной H₁ = H - H₂ имеет постоянный сдвиг скорости g. Ледяной покров моделируется упругой бесконечной пластиной постоянной толщины, плывущей по поверхности жидкости.

Если в неподвижной системе координат ось Ox ′ направлена вдоль течения жидкости, то в подвижной декартовой системе координат, связанной с пластиной, жидкость течет в противоположном направлении.

Введем декартову систему координат Oxyz, связанную с пластиной, с центром O на верхней границе жидкости и осью Oz, направленной вертикально вверх. Вектор скорости жидкости можно представить в виде

$v(x,y,z,t)=U\left(z\right)+u,v,w,U\left(z\right)=\left\{\begin{array}{cc}\gamma z,& -H_1<z<\mathrm{0,}\\ -\gamma H_1,& -H<z<-H_1.\end{array}\right.$

Основное течение жидкости U(z) не потенциально, имеет постоянную завихренность g в верхнем слое; u, v, w – возмущенные компоненты скорости, малые по сравнению с основным течением. Предполагается, что заданное внешнее давление p₀ равномерно распределено по области прямоугольной формы шириной 2b и длиной 2a. Область давления движется с постоянной скоростью V под углом y к оси Ox. Давление внешней нагрузки равно p₀ = gM/(4ab), где M — масса движущегося тела, g — ускорение свободного падения. Данная нагрузка моделирует судно на воздушной подушке.

Рассмотрим движение жидкости. Скорость ее течения удовлетворяет уравнениям Эйлера и неразрывности:

$\frac{dv}{dt}=-\nabla P/\rho -g{i}_z,\nabla \cdot v=\mathrm{0,}P=-\rho gz+p.$ (1.1)

Здесь d/dt — полная производная по времени, P — гидродинамическое давление, которое складывается из гидростатической части и возмущенного гидродинамического давления p, r – плотность жидкости, i_z – единичный орт оси Oz. Прогиб ледяного покрова h(x, y, t) описывается уравнением изгиба тонких упругих пластин Кирхгофа–Лява

$D{\Delta }^2\eta +Q\Delta \eta +{\rho }_{0}h{d}^2\eta /d{t}^2=-\rho g\eta +p(x,y\mathrm{,0,}t)-p_0(x,y,t),$ (1.2)

$\Delta ={\partial }^2\text{}/\partial x^2+{\partial }^2\text{}/\partial y^2,D=\frac{E{h}^3}{12(1-{\nu }^2)},$

где D — цилиндрическая жесткость пластины, Q — сжимающие усилия в пластине, ρ₀, h — плотность и толщина льда, E — модуль Юнга, v — коэффициент Пуассона.

Ставятся граничные условия: условие непротекания на дне

$w(x,y,-H,t)=\mathrm{0,}$ (1.3)

а на верхней границе жидкости – кинематическое условие

$w(x,y\mathrm{,0,}t)=d\eta /dt$ (1.4)

и динамическое условие (1.2). На границе между слоями ставятся условия непрерывности вертикальной скорости и давления.

2. ДИСПЕРСИОННЫЕ СООТНОШЕНИЯ

Введем безразмерные переменные, параметры и функции по формулам

$$\begin{gathered} (x^{\text{'}},y^{\text{'}},z^{\text{'}},H^{\text{'}},{H^{\text{'}}}_1,{H^{\text{'}}}_2,a^{\text{'}},b^{\text{'}})=(x,y,z,H,H_1,H_2,a,b)/L,t^{\text{'}}=t\sqrt{g/L},L=a, \\ F=\frac{V}{\sqrt{gL}},S=\gamma \sqrt{L/g},\beta =\frac{D}{\rho g{L}^4},q=\frac{Q}{\rho g{L}^2},\chi =\frac{{\rho }_{0}h}{\rho L}, \\ (U^{\text{'}},u^{\text{'}},v^{\text{'}},w^{\text{'}})=(U,u,v,w)/\sqrt{gL},{\eta }^{\text{'}}=\eta /\text{}L,(p^{\text{'}},{p^{\text{'}}}_0)=(p,p_0)/\left(\rho gL\right). \end{gathered}$$

Штрихи далее опускаем. Среди всех безразмерных параметров задачи параметр c, который характеризует инерцию пластины, является малым и несущественным, инерция пластины мала по сравнению с инерцией жидкости. Для упрощения выражений можно положить его равным нулю.

Введем вертикальную координату в каждом слое:

$z_1=z,z_2=z+H_1,$

так что на верхней границе каждого слоя z _j = 0, а на нижней границе z _j = -H_j . Скорость течения в каждом слое имеет вид

$U_1\left(z_1\right)=S_1{z}_1,U_2=-S_1{H}_1.$

Рассмотрим волновые линейные возмущения вида

$$\begin{gathered} (\eta ,u,v,w,p)=(\overline{\eta },\overline{u}(z),\overline{v}(z),\overline{w}(z),\overline{p}(z\left)\right)e{}^{i(k\cdot r-\Omega t)}, \\ \Omega =\omega \sqrt{L/g},k=(k_x,k_y),r=(x,y), \end{gathered}$$

где w — частота в размерных переменных. Тогда система уравнений (1.1) линеаризуется и записывается в каждом слое в виде

$$\begin{gathered} i(-\Omega +k_x{U}_j(z_j\left)\right){\overline{u}}_j+S_j{\overline{w}}_j=-i{k}_x{\overline{p}}_j, \\ i(-\Omega +k_x{U}_j(z_j\left)\right){\overline{v}}_j=-i{k}_y{\overline{p}}_j, \\ i(-\Omega +k_x{U}_j(z_j\left)\right){\overline{w}}_j=-{{\overline{p}}^{\text{'}}}_j, \\ i{k}_x{\overline{u}}_j+i{k}_y{\overline{v}}_j+{{\overline{w}}^{\text{'}}}_j=\mathrm{0,} \end{gathered}$$ (2.1)

где j = 1, 2; S₂ = 0, штрих означает дифференцирование по z.

После преобразований в каждом слое получаем уравнение

${{{\overline{w}}^{\text{'}}}^{\text{'}}}_j-k^2{\overline{w}}_j=\mathrm{0,}{k}^2=k_x^2+k_y^2.$

Общее решение имеет вид

${\overline{w}}_j=A_{j}sh\left(k\right(z_j+H_j\left)\right)+B_{j}ch\left(k\right(z_j+H_j\left)\right).$

Для определения четырех неизвестных констант A_j, B_j имеем два уравнения на границе между слоями, а также условия на дне (1.3) и верхней границе (1.2). Из условия (1.3) и условия непрерывности вертикальной скорости следует

$B_2=\mathrm{0,}{B}_1=A_{2}shk{H}_2.$

Для давления получаем формулу

$\begin{array}{c}{k}^2{p}_j=\left[i\right(\Omega -k_x{U}_j\left(z_j\right)\left)kchk\right(z_j+H_j)+i{k}_x{S}_{j}shk(z_j+H_j\left)\right]A_j+\\ +\left[i\right(\Omega -k_x{U}_j\left(z_j\right)\left)kshk\right(z_j+H_j)+i{k}_x{S}_{j}chk(z_j+H_j\left)\right]B_j.\end{array}$ (2.2)

Из условия непрерывности давления на границе слоев находим ($z_1=-H_1, z_2=\mathrm{0,} S_2=\mathrm{0,} S_1=S$)

$i(\Omega +k_{x}S{H}_1)A_{1}k+i{k}_{x}S{B}_1=i(\Omega +k_{x}S{H}_1)k{A}_{2}chk{H}_2.$

Подставляем выражение для A₂ через B₁:

$i(\Omega +k_{x}S{H}_1)k{A}_1+i{k}_{x}S{B}_1-i(\Omega +k_{x}S{H}_1)kcthk{H}_2{B}_1=0.$ (2.3)

Уравнение (1.2) на верхней границе с помощью выражения для гидродинамического давления (2.2) и условия (1.4) при p₀ = 0 преобразуется к виду

$\begin{array}{c}\left[k^2\right(\beta k^4-q{k}^2+1)thk{H}_1-{\Omega }^{2}k-\Omega k_{x}Sthk{H}_1]A_1+\\ +\left[k^2\right(\beta k^4-q{k}^2+1)-{\Omega }^{2}kthk{H}_1-\Omega k_{x}S]B_1=0.\end{array}$ (2.4)

Уравнения (2.3), (2.4) образуют однородную систему линейных алгебраических уравнений. Чтобы она имела нетривиальное решение, определитель должен быть равен нулю. Этот определитель и является дисперсионным соотношением, определяющим зависимость частоты от волнового числа k и направления распространения. В данном случае это полином третьего порядка. Приравнивая его нулю и вводя цилиндрические координаты в плоскости волновых чисел $k_x=k\cos \alpha ,$ после преобразований получаем уравнение

$\begin{array}{c}{\Omega }^3+{\Omega }^{2}S\cos \alpha \left(k{H}_1+\frac{shk{H}_{1}chk{H}_2}{chkH}\right)-\\ -\Omega \left[k(\beta k^4-q{k}^2+1)thkH-S^2{\cos }^2\alpha \left(k{H}_{1}thkH-\frac{shk{H}_{1}shk{H}_2}{chkH}\right)\right]-\\ -k\left(\beta k^4-q{k}^2+1\right)S\cos \alpha \left(k{H}_{1}thkH-\frac{shk{H}_{1}shk{H}_2}{chkH}\right)=0.\end{array}$ (2.5)

Можно эту систему свести к обобщенной задаче на собственные значения для системы удвоенного порядка.

Проведенные расчеты (исходные данные приведены в разд. 4) показали, что в системе есть две частоты, соответствующие изгибно-гравитационным волнам в жидкости под упругой пластиной, а также дополнительная частота малой величины, соответствующая волнам на границе слоев. Различить частоты можно по их собственным векторам [14].

Собственные векторы, соответствующие изгибно-гравитационным волнам, имеют максимум на верхней поверхности, а собственный вектор дополнительной частоты имеет максимум на границе слоев. Пример таких векторов показан на рис. 1. Из рисунка видно, что векторы с номерами 1, 2 соответствуют изгибно-гравитационным волнам, а с номером 3 — волнам на границе слоев.

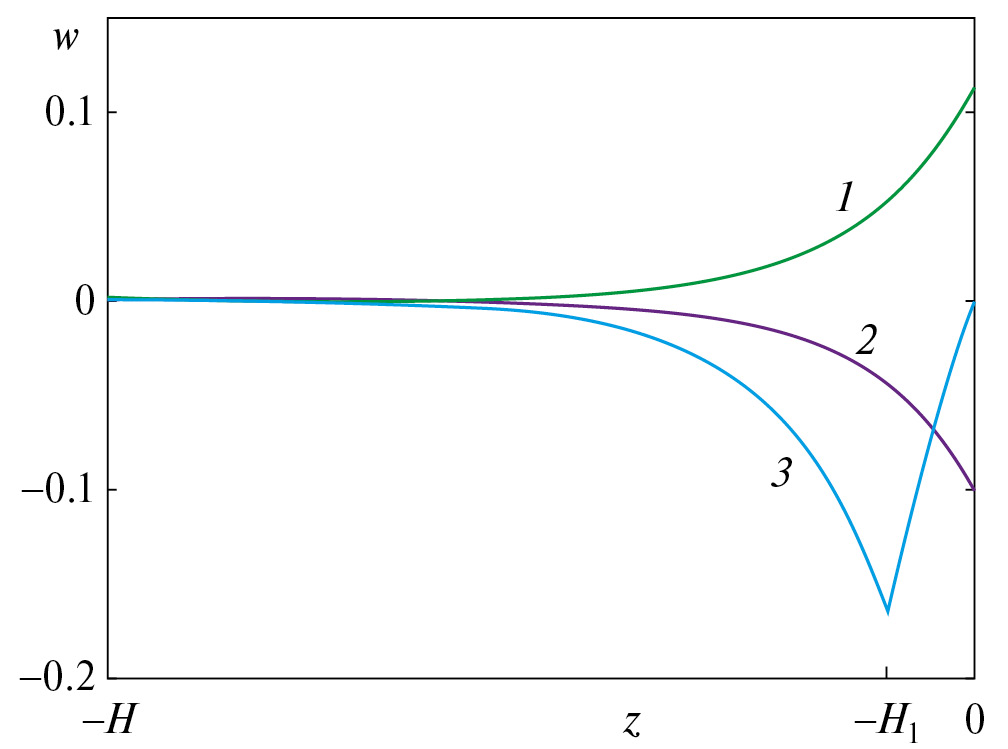

Рис. 1. Пример собственных векторов дисперсионного соотношения для системы уравнений (2.3), (2.4).

Исследовалась линейная устойчивость двуслойного течения к малым возмущениям в зависимости от толщины сдвигового слоя. Если кубическое уравнение (2.5) имеет только один действительный корень при некоторых параметрах задачи, то два других корня являются комплексно-сопряженными, одно из них дает растущее со временем решение.

3. РЕШЕНИЕ ЗАДАЧИ

Решение строится аналогично работе [14]. Поскольку мы ищем стационарное решение в системе координат, движущейся вместе с нагрузкой, в исходной системе координат, связанной с ледяной пластиной, возмущенные скорости движения жидкости имеют вид

$(u,v,w)=\left(u\right(r_1,z),v(r_1,z),w(r_1,z\left)\right),r_1=r-Ft,F=(F\cos \psi ,F\sin \psi ).$

Применяем преобразование Фурье по переменным x, y. Неизвестные функции u, v, w, h, p ищем в виде

$$\begin{gathered} (u,v,w)(r_1,z)=\frac{1}{4{\pi }^2}\underset{-\infty }{\overset{\infty }{\int }}\underset{-\infty }{\overset{\infty }{\int }}(\overline{u},\overline{v},\overline{w})(k,z)e{}^{ik\cdot r_1}d{k}_{x}d{k}_y,k=(k_x,k_y), \\ \eta \left(r_1\right)=\frac{1}{4{\pi }^2}\underset{-\infty }{\overset{\infty }{\int }}\underset{-\infty }{\overset{\infty }{\int }}\overline{\eta }\left(k\right)e{}^{ik\cdot r_1}d{k}_{x}d{k}_y, \\ p(r_1,z)=\frac{1}{4{\pi }^2}\underset{-\infty }{\overset{\infty }{\int }}\underset{-\infty }{\overset{\infty }{\int }}\overline{p}(k,z)e{}^{ik\cdot r_1}d{k}_{x}d{k}_y. \end{gathered}$$

Функцию  также представим в виде

$p_0\left(r_1\right)=\frac{1}{4{\pi }^2}\underset{-\infty }{\overset{\infty }{\int }}\underset{-\infty }{\overset{\infty }{\int }}{\overline{p}}_0\left(k\right)e{}^{ik\cdot r_1}d{k}_{x}d{k}_y.$

Решение строим таким же образом, как в разд. 2, только в уравнениях (2.1)–(2.3)  Уравнение движения пластины теперь содержит в правой части движущуюся область давления

$\begin{array}{c}\left[k^2(\beta k^4-q{k}^2+1)thk{H}_1-{(k\cdot F)}^{2}k-(k\cdot F)k_{x}Sthk{H}_1\right]A_1+\\ +\left[k^2(\beta k^4-q{k}^2+1)-{(k\cdot F)}^{2}kthk{H}_1-(k\cdot F)k_{x}S\right]B_1=i(k\cdot F)k^2{\overline{p}}_0/chk{H}_1.\end{array}$

После преобразований, вводя полярные координаты   получаем уравнение

$\begin{array}{c}\left[(\beta k^4-q{k}^2+1)\left(k-\frac{S\cos \alpha S_H}{S{H}_1\cos \alpha +F\cos (\alpha -\psi )}\right)-k^2{F}^2{\cos }^2(\alpha -\psi )cthkH+\right.\\ +\frac{SF\cos \alpha \cos (\alpha -\psi )}{S{H}_1\cos \alpha +F\cos (\alpha -\psi )}\left[kF\cos (\alpha -\psi )+S\cos \alpha thk{H}_1\right]C_H-\\ \left.\begin{array}{c}\\ \end{array}-kSF\cos \alpha \cos (\alpha -\psi )\right]B_1=\frac{i{k}^{2}F\cos (\alpha -\psi )shk{H}_2}{shkH}{\overline{p}}_0,\end{array}$

где

$S_H=\frac{shk{H}_{1}shk{H}_2}{shkH},C_H=\frac{chk{H}_{1}shk{H}_2}{shkH}.$

Перейдем в систему координат Ox₁ y₁z, движущуюся вместе с нагрузкой, повернутую на угол y относительно исходной системы, с осью Ox₁ направленной вдоль линии движения, осью Oy₁ — перпендикулярной к ней. Получаем

$f(k,\sigma )B_1=\frac{i{k}^{2}F\cos \sigma shk{H}_2}{shkH}{\overline{p}}_0,$ (3.1)

$\begin{array}{c}\sigma =\alpha -\psi ,\\ {\overline{p}}_0\left(k\right)=4p_0\frac{\sin \left(ka\cos \sigma \right)\sin \left(kb\sin \sigma \right)}{k^2\cos \sigma \sin \sigma },\end{array}$

$\begin{array}{c}f(k,\sigma )=\left(\beta k^4-q{k}^2+1\right)\left(k-\frac{S\cos (\sigma +\psi )S_H}{S{H}_1\cos (\sigma +\psi )+F\cos \sigma }\right)-k^2{F}^2{\cos }^2\text{}\sigma cthkH-\\ -kSF\cos \sigma \cos (\sigma +\psi )+\frac{SF\cos \sigma \cos (\sigma +\psi )}{S{H}_1\cos (\sigma +\psi )+F\cos \sigma }\left[kF\cos \sigma +S\cos (\sigma +\psi )thk{H}_1\right]C_H.\end{array}$

Из условий (1.4), (2.3) находим

$\overline{\eta }=\frac{A_{1}shk{H}_1+B_{1}chk{H}_1}{-i\left(kF\right)}=-\frac{{\overline{p}}_0\left[kF\cos \sigma +S\cos (\sigma +\psi )(k{H}_1-S_H)\right]}{f(k,\sigma )\left[F\cos \sigma +S{H}_1\cos (\sigma +\psi )\right]}.$

С помощью обратного преобразования Фурье из (3.1) получаем

$\eta (x_1,y_1)=-\frac{2p_0}{{\pi }^2}\underset{0}{\overset{\infty }{\int }}\underset{-\pi /2}{\overset{\pi /2}{\int }}\frac{\sin \left(ka\cos \sigma \right)\sin \left(kb\sin \sigma \right)}{k\cos \sigma \sin \sigma f_1(k,\sigma )}\cos \left(k\right(x_1\cos \sigma +y_1\sin \sigma \left)\right)g(k,\sigma )dkd\sigma ,$                       (3.2)

$$\begin{gathered} g(k,\sigma )=kF\cos \sigma +S\cos (\sigma +\psi )(k{H}_1-S_H), \\ \begin{array}{c}{f}_1(k,\sigma )=(\beta k^4-q{k}^2+1)\left[kF\cos \sigma +S\cos (\sigma +\psi )(k{H}_1-S_H)\right]-\\ -\left[k^2{F}^2{\cos }^2\sigma cthkH+kSF\cos \sigma \cos (\sigma +\psi )\right]\left[F\cos \sigma +S{H}_1\cos (\sigma +\psi )\right]+\\ +SF\cos \sigma \cos (\sigma +\psi )\left[kF\cos \sigma +S\cos (\sigma +\psi )thk{H}_1\right]C_H.\end{array} \end{gathered}$$

В частных случаях $\psi =\mathrm{0,}\pi$ формулы упрощаются: при $\psi =0$

$$\begin{gathered} g(k,\sigma )=kF+S(k{H}_1-S_H), \\ {f}_1(k,\sigma )=(\beta k^4-q{k}^2+1)\left[kF+S(k{H}_1-S_H)\right]-{\cos }^2\sigma \left[(k^2{F}^{2}cthkH+kSF)(F+S{H}_1)-SF(kF{C}_H+S{S}_H)\right]; \end{gathered}$$

при $\psi =\pi$

$g(k,\sigma )=kF-S(k{H}_1-S_H),$

$f_1(k,\sigma )=(\beta k^4-q{k}^2+1)\left[kF-S(k{H}_1-S_H)\right]-{\cos }^2\sigma \left[(k^2{F}^{2}cthkH-kSF)(F-S{H}_1)+SF(kF{C}_H-S{S}_H)\right].$

Известно, что существует критическая скорость движения нагрузки. При движении со скоростью, меньшей критической, функция $f_1(k,\sigma )$ не имеет корней, соответствующих изгибно-гравитационным модам. Волны в ледяном покрове не возникают, деформации льда локализованы вблизи области нагрузки. Для определения критической скорости исследуем корни функции f₁. Рассмотрим случай y = 0. Из условия $f_1(k,\sigma )=0$ получаем

${\cos }^2\sigma =\frac{(\beta k^4-q{k}^2+1)[kF+S(k{H}_1-S_H\left)\right]}{(k^2{F}^{2}cthkH+kSF)(F+S{H}_1)-SF(kF{C}_H+S{S}_H)}\le 1.$                                                         (3.3)

Критическое значение параметра $F_{*}$ достигается при ${\cos }^2\sigma =1.$ Получаем

$\begin{array}{c}G(k,F_{*})=\mathrm{0,}G(k,F)=F^3{k}^{2}cthkH+k{F}^{2}S(k{H}_{1}cthkH+1-C_H)+\\ +F\left[S^2(k{H}_1-S_H)-k(\beta k^4-q{k}^2+1)\right]-S(\beta k^4-q{k}^2+1)(k{H}_1-S_H).\end{array}$                                                 (3.4)

Поскольку $F_{*}$ является наименьшим значением, для которого выполнено уравнение (3.4), то $\partial F/\partial k=0.$ Дифференцируем уравнение (3.4) по k:

$\partial G/\partial k(k,F_{*})=0.$                                                                                                                                  (3.5)

Уравнения (3.4) и (3.5) с условием $\partial F\text{}/\partial k=0$ составляют систему для определения критических значений $F_{*},k_{*}.$ Система решалась методом Брауна [17].

При $\psi =\pi$ получаем аналогично:

${\cos }^2\sigma =\frac{(\beta k^4-q{k}^2+1)[kF-S(k{H}_1-S_H\left)\right]}{(k^2{F}^{2}cthkH-kSF)(F-S{H}_1)+SF(kF{C}_H-S{S}_H)}\le 1.$                                                            (3.6)

$\begin{array}{c}G(k,F_{*})=\mathrm{0,}G(k,F)=F^3{k}^{2}cthkH-k{F}^{2}S(k{H}_{1}cthkH+1-C_H)+\\ +F\left[S^2(k{H}_1-S_H)-k(\beta k^4-q{k}^2+1)\right]+S(\beta k^4-q{k}^2+1)(k{H}_1-S_H).\end{array}$                                              (3.7)

Из уравнений (3.5), (3.7) с условием $\partial F\text{}/\text{}\partial k=0$ находим критические значения $F_{*},k_{*}.$ В общем случае произвольного угла y уравнение $f_1(k,\sigma )=0$ преобразуется к виду

$a_1\left(k\right)tg{}^3\sigma +a_2\left(k\right)tg{}^2\sigma +a_3\left(k\right)tg\sigma +a_4\left(k\right)=\mathrm{0,}$ (3.8)

$$\begin{gathered} a_1\left(k\right)=S\sin \psi (\beta k^4-q{k}^2+1)(k{H}_1-S_H), \\ {a}_2\left(k\right)=F{S}^2{\sin }^2\psi (k{H}_1-S_H)-(\beta k^4-q{k}^2+1)\left[kF+S\cos \psi (k{H}_1-S_H)\right], \\ {a}_3\left(k\right)=S\sin \psi \left[(\beta k^4-q{k}^2+1)(k{H}_1-S_H)-k^2{F}^2{H}_{1}cthkH-kF(F+2S{H}_1\cos \psi )+F(kF+2S\cos \psi thk{H}_1)C_H\right]. \\ \begin{array}{c}{a}_4\left(k\right)=-(\beta k^4-q{k}^2+1)\left[kF+S\cos \psi (k{H}_1-S_H)\right]+F{S}^2{\cos }^2\psi (k{H}_1-S_H)+\\ +k^2{F}^{2}cthkH(F+S{H}_1\cos \psi )+k{F}^{2}S\cos \psi (1-C_H).\end{array} \end{gathered}$$

Поскольку это кубическое уравнение с вещественными коэффициентами, то оно всегда имеет действительный корень. При F > F_* имеется интервал значений параметра k, где уравнение (3.8) имеет три действительных корня. На границах этого интервала комплексно-сопряженные корни становятся действительными и соответственно кратными. Запишем это уравнение в виде

$a_1\left(k\right)t^3+a_2\left(k\right)t^2+a_3\left(k\right)t+a_4\left(k\right)=\mathrm{0,}t=tg\sigma .$

Тогда производная по t тоже равна нулю на границах интервала

$3a_1\left(k\right)t^2+2a_2\left(k\right)t+a_3\left(k\right)=\mathrm{0,}$

$t_1=\frac{-a_2+\sqrt{a_2^2-3a_1{a}_3}}{3a_1},t_2=-\frac{a_2+\sqrt{a_2^2-3a_1{a}_3}}{3a_1}.$ (3.9)

Подставляем значения t₁, t₂ в уравнение (3.8) и получаем два трансцендентных уравнения. Для t₁ корней нет, а для t₂ при F > F_* находятся два корня. При F = F_* эти два корня совпадают. Из условия кратности корней производная по k тоже обращается в нуль:

${a^{\text{'}}}_1\left(k\right)t_2^3+{a^{\text{'}}}_2\left(k\right)t_2+{a^{\text{'}}}_3\left(k\right)t_2+{a^{\text{'}}}_4\left(k\right)=0.$ (3.10)

Таким образом, получили опять систему двух уравнений: (3.8) при tg s = t₂ и (3.10), которая решается методом Брауна. Начальные приближения для поиска F_*, k_* находятся с помощью численных расчетов.

Множество всех корней функции f₁(k,s) при F > F_* образует в плоскости волновых чисел две кривые: C_k¹ и $C_k^2.$ C_k¹ соответствует изгибно-гравитационным волнам, а $C_k^2$ — волнам на границе слоев. Анализ функции f₁(k, s) показывает, что при F > F_* имеется интервал (s₁, s₂) угла s, где функция f₁ имеет два действительных корня соответствующих изгибно-гравитационным волнам. А также есть небольшой интервал (s₃, s₄), где функция f₁ имеет дополнительный корень k₀(s), соответствующий волнам на границе слоев. При $\psi =\mathrm{0,}\pi$ дополнительной моды нет.

При y = 0,p значения s₁,s₂ находим из формул (3.3), (3.6) как минимальные и максимальные величины. При произвольном угле y и F > F_* сначала находим c помощью уравнений (3.8), (3.9) интервал значений $(k_1^{*},k_2^{*}),$ в котором существуют изгибно-гравитационные волны, т.е. уравнение (3.8) имеет три корня. На этом интервале находим значения параметра k, при которых $\partial \sigma /\partial k=0$ для верхней и нижней кривой. Значения угла s в этих точках определяют (s₁, s₂). На рис. 2 изображены для примера кривые $C_k^1,C_k^2$ для ледяного покрова толщиной h = 1 м, H₁ = 5 м, H = 50 м, Q = 0, y = p/3, S = 0.4; 0.8; 1.2 (остальные исходные данные приведены в разд. 4). Из рисунка видно, что при S = 1.2 кривая C_k¹ проходит через начало координат.

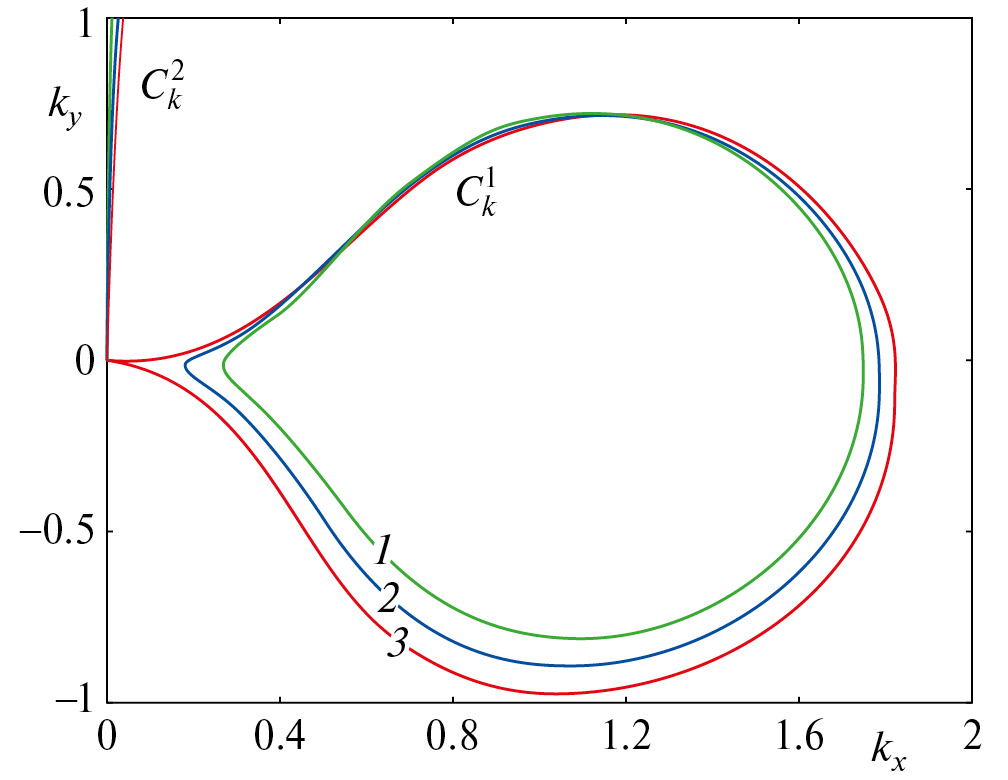

Рис. 2. Кривые волновых чисел $C_k^1,C_k^2$ для ледяного покрова толщиной 50 м, Q=0, $\psi =\pi /3;$  1–3 – S=0.4, 0.8, 1.2.

Поскольку дополнительная мода соответствует действительному корню уравнения (3.8), который существует при любых значениях параметра k, то σ₃ и s₄ определяются из асимптотики при k → 0 и k → ∞. При k → 0 имеем

$$\begin{gathered} a_1\left(k\right)\approx kS{H}_1^2\sin \psi /H,a_2\left(k\right)\approx k(-F-S\cos \psi H_1^2\text{}/\text{}H+F{S}^2{\sin }^2\psi H_1^2\text{}/\text{}H), \\ {a}_3\left(k\right)\approx kS\sin \psi H_1[H_1-2F(F+S{H}_1\cos \psi \left)\right]/\text{}H, \\ {a}_4\left(k\right)\approx k[-F-S\cos \psi H_1^2\text{}/\text{}H+F{(F+S{H}_1\cos \psi )}^2\text{}/\text{}H]. \end{gathered}$$

Решаем уравнение (3.8) с этими коэффициентами, деленными на k, и получаем значение tg s₄. Если это уравнение имеет три действительных корня, то это означает, что кривая C_k¹ проходит через начало координат, и два других корня дают углы, под которыми кривая волновых чисел C_k¹ подходит к началу координат.

При k → ∞ для tg s₃ находим

$$\begin{gathered} a_1\left(k\right)\approx \beta k^{5}S{H}_1\sin \psi ,a_2\left(k\right)\approx -\beta k^5(F+S{H}_1\cos \psi ), \\ {a}_3\left(k\right)\approx \beta k^{5}S{H}_1\sin \psi ,a_4\left(k\right)\approx -\beta k^5(F+S{H}_1\cos \psi ). \end{gathered}$$

Получаем

$tg{\sigma }_3=\frac{F+S{H}_1\cos \psi }{S{H}_1\sin \psi }.$

При y → 0, p s₃ → p/2.

При F > F_* интеграл (3.2) является интегралом в смысле главного значения. Чтобы правильно выполнить условие излучения на бесконечности и найти стационарное решение, применялся метод, изложенный в работе [18]. В области нагрузки вводится нестационарное давление с малым параметром e: $p(x,y,t)=p_{0}e{}^{\epsilon t},\epsilon >0.$ Тогда полюсы сдвигаются с действительной оси в верхнюю или нижнюю полуплоскость. Этот сдвиг и определяет правило обхода. Стационарное решение определяется как предел решения, полученного при e → 0. Получено, что при вычислении интеграла (3.2) корни k₀, k₁ обходятся сверху, а корень k₂ – снизу.

Вклад дополнительной моды в прогиб ледяного покрова мал. Как видно из рис. 2, интервал (s₃, s₄) мал, и собственный вектор, соответствующий дополнительной моде, дает значение на верхней границе, близкое к нулю (см. рис. 1).

Как и в работе [1], картину изгибно-гравитационных волн в дальнем поле можно построить с помощью асимптотических методов. При этом дополнительную моду можно не учитывать. Гребни волн в дальнем поле на основе кривых C_k¹ строятся аналогичным образом, как в работе [1], и имеют такой же характер.

Волновое сопротивление F₁ и боковая сила F₂, действующие на движущееся тело, определяются по формуле

$(F_1,F_2)=-p_0\underset{-a}{\overset{a}{\int }}\underset{-b}{\overset{b}{\int }}\left(\frac{\partial \eta }{\partial x_1},\frac{\partial \eta }{\partial y_1}\right)d{x}_{1}d{y}_1.$

Подставляем выражение для прогиба (3.2) и интегрируем:

$$\begin{gathered} F_1=i\frac{4p_0^2}{{\pi }^2}\underset{0}{\overset{2\pi }{\int }}\underset{0}{\overset{\infty }{\int }}\frac{{\displaystyle {\sin }^2\left(ka\cos \sigma \right){\sin }^2\left(kb\sin \sigma \right)}}{k^2{\sin }^2\sigma \cos \sigma f_1(k,\sigma )}\left[kF\cos \sigma +S\cos (\sigma +\psi )(k{H}_1-S_H)\right]dkd\sigma , \\ {F}_1=i\frac{4p_0^2}{{\pi }^2}\underset{0}{\overset{2\pi }{\int }}\underset{0}{\overset{\infty }{\int }}\frac{{\displaystyle {\sin }^2\left(ka\cos \sigma \right){\sin }^2\left(kb\sin \sigma \right)}}{k^2{\sin }^2\sigma \cos \sigma f_1(k,\sigma )}\left[kF\cos \sigma +S\cos (\sigma +\psi )(k{H}_1-S_H)\right]dkd\sigma , \end{gathered}$$

В силу симметрии вклад в эти интегралы дают только вычеты в нулях знаменателя. Получаем

$\begin{array}{c}{F}_1=\frac{8p_0^2}{\pi }{\left.\left\{\underset{{\sigma }_1}{\overset{{\sigma }_2}{\int }}\left(\frac{{\sin }^2\left(ka\cos \sigma \right){\sin }^2\left(kb\sin \sigma \right)}{k^2{\sin }^2\sigma \cos \sigma {f^{\text{'}}}_1(k,\sigma )}\left[kF\cos \sigma +S\cos (\sigma +\psi )(k{H}_1-S_H)\right]\right)\right.\right|}_{k_2}^{k_1}\text{}d\sigma +\\ +\underset{{\sigma }_3}{\overset{{\sigma }_4}{\int }}\left.\frac{{\sin }^2\left(k_{0}a\cos \sigma \right){\sin }^2\left(k_{0}b\sin \sigma \right)}{k_0^2{\sin }^2\sigma \cos \sigma {f^{\text{'}}}_1(k_0,\sigma )}\left[k_{0}F\cos \sigma +S\cos (\sigma +\psi )(k_0{H}_1-S_H)\right]d\sigma \right\}.\end{array}$ (3.11)

$$\begin{gathered} F_2=\frac{8p_0^2}{\pi }{\left\{\underset{{\sigma }_1}{\overset{{\sigma }_2}{\int }}\left.\left(\frac{{\sin }^2\left(ka\cos \sigma \right){\sin }^2\left(kb\sin \sigma \right)}{k^2\sin \sigma {\cos }^2\sigma {f^{\text{'}}}_1(k,\sigma )}\left[kF\cos \sigma +S\cos (\sigma +\psi )(k{H}_1-S_H)\right]\right)\right|\right.}_{k_2}^{k_1}\text{}d\sigma + \\ +\underset{{\sigma }_3}{\overset{{\sigma }_4}{\int }}\left.\frac{{\sin }^2\left(k_{0}a\cos \sigma \right){\sin }^2\left(k_{0}b\sin \sigma \right)}{k_0^2\sin \sigma {\cos }^2\sigma {f^{\text{'}}}_1(k_0,\sigma )}\left[k_{0}F\cos \sigma +S\cos (\sigma +\psi )(k_0{H}_1-S_H)\right]d\sigma \right\}. \end{gathered}$$ (3.12)

Безразмерные коэффициенты волновых сил находятся по формуле

$(A_1,A_2)=\frac{g\rho }{2b{p}_0^2}(-F_1,F_2).$

3. ЧИСЛЕННЫЕ РЕЗУЛЬТАТЫ

Численные расчеты проводили для ледяного покрова при следующих входных параметрах задачи: E = 5 ГПа, r = 1025 кг/м³, ρ₀ = 922.5 кг/м³, v = 1/3, a = 20 м, b = 10 м, толщина льда h = 1 м, глубина жидкости H = 50 м. Сжимающие усилия в пластине заданы в виде $Q=\overline{Q}\sqrt{\rho gD},\overline{Q}=0$ и 1. Глубина сдвигового слоя H₁, скорость и направление движения нагрузки менялись.

Проведены расчеты на исследование линейной устойчивости возникающих изгибно-гравитационных волн к малым возмущениям при значениях параметра S в пределах от 0 до 1 и различных значенииях угла a, коэффициента сжатия $\overline{Q}$, толщины сдвигового слоя H₁ и волнового числа k с помощью уравнения (2.5).

Оказалось, что при $\overline{Q}=0$ решение устойчиво при всех значениях указанных параметров. С увеличением коэффициента cжатия Q появляются зоны неустойчивости при больших значениях глубины сдвигового слоя. Так, при $\overline{Q}=1$ неустойчивость обнаружена при S=0.2, H₁≥45 м; S=0.3, H₁≥35 м;  S=0.4, H₁≥29 м;  S=0.5, H₁≥24 м и т. д. С ростом параметров $\overline{Q}$ и S область неустойчивости растет. При $\overline{Q}=1.5$ решение неустойчиво c любой толщиной сдвигового слоя.

Проведенные расчеты показали, что наибольшее отличие критических скоростей наблюдается при углах y = 0 и y = p. При y = p/2 критические скорости при различных значениях параметра сдвига S близки к значению при S = 0 (в отсутствие течения). На рис. 3 приведены зависимости критических скоростей изгибно-гравитационных волн в ледяном покрове от глубины сдвигового слоя H₁ при y = 0, p; $\overline{Q}=\mathrm{0,1}$ и различных значениях параметра сдвига S.

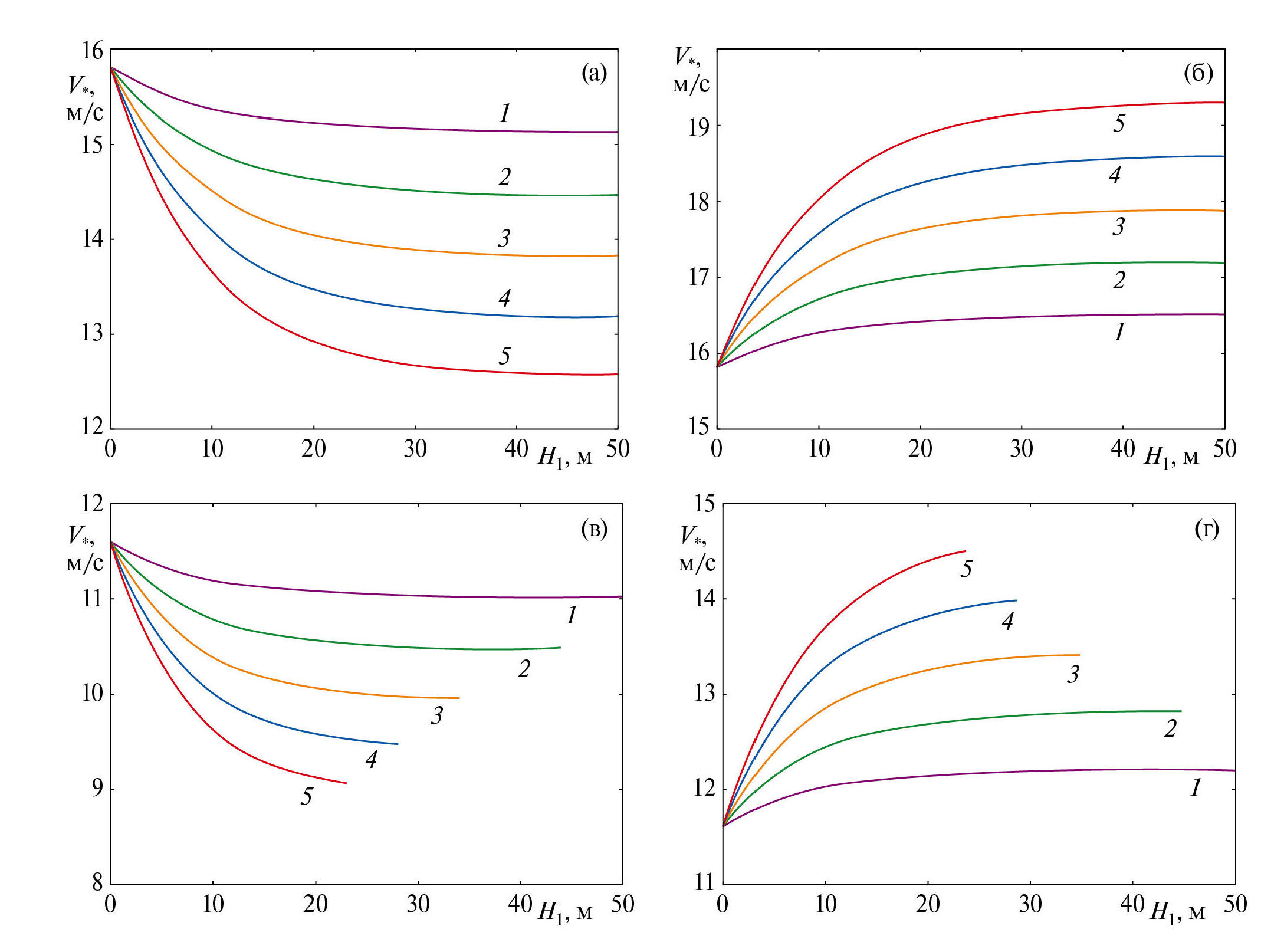

Рис. 3. Зависимость критических скоростей от толщины сдвигового слоя при $\overline{Q}=0$ (а, б) и $\overline{Q}=1$ (в, г), Ψ = 0 (а, в) и ψ = π (б, г): кривые 1–5 соответствуют значениям S=0.1, 0.2, 0.3, 0.4, 0.5.

При $\overline{Q}=1$ кривые представлены в пределах устойчивости. Минимальные критические скорости достигаются при y = 0. Максимальные критические скорости наблюдаются при y = p. При увеличении коэффициента сжатия льда критические скорости значительно уменьшаются. Критические скорости уменьшаются с ростом толщины сдвигового слоя при y = 0 и растут при y = p. Видно, что сдвиг скорости, направление движения, коэффициент сжатия льда и толщина сдвигового слоя оказывают существенное влияние на критические скорости изгибно-гравитационных волн.

На рис. 4 показаны зависимости прогиба ледяного покрова вдоль линии движения нагрузки  от координаты x₁ при V = 20 м/с, в отсутствие сжатия $\overline{Q}=0$ (а, б) и $\overline{Q}=1$ (в, г), при y = 0 (а, в) и y = p (б, г) для случаев однослойной (H₁ = H) и двуслойной жидкости с H₁ = 5 м, S = 0, 0.3, 0.5.

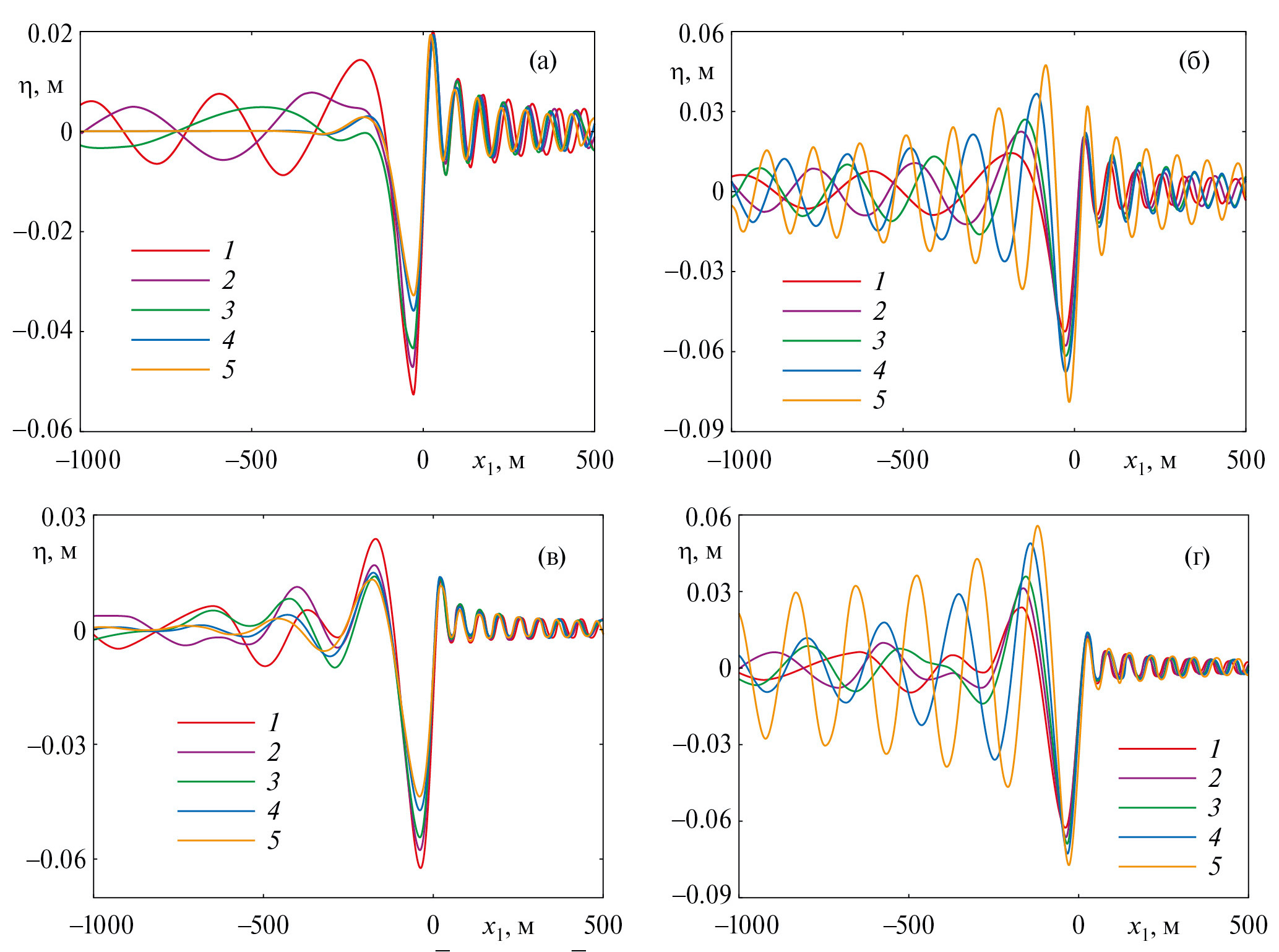

Рис. 4. Прогиб ледяного покрова при $\overline{Q}$ = 0 (а, б) и $\overline{Q}$ = 1 (в, г), ψ = 0 (а, в) и ψ = π (б, г): 1 – S = 0; 2, 3 – S = 0.3, 0.5 для двух слоев H₁ = 5 м, H₂ = 45 м; 4, 5 – S = 0.3, 0.5 для одного слоя H₁ = H = 50 м.

Как видно из рисунка, волны перед нагрузкой для всех случаев практически одинаковой амплитуды. Только на рис. 4б для однослойной жидкости при S=0.5 (кривая 5) амплитуды волн и перед нагрузкой, и за нагрузкой значительно выше остальных. Это объясняется тем, что для этого случая скорость движения нагрузки близка к критической скорости V_* = 19.3 м/с.

При y = 0 волны перед нагрузкой укорачиваются, а за нагрузкой удлиняются в обоих случаях. При y = p волны перед нагрузкой удлиняются, а за нагрузкой укорачиваются. При y = 0 с увеличением параметра S амплитуда волн за нагрузкой становится меньше в обоих случаях: двуслойной и однослойной жидкости. При y = p с ростом параметра S все происходит наоборот – амплитуда волн за нагрузкой увеличивается в обоих случаях. Сжатие льда приводит к увеличению прогиба ледяного покрова. Увеличение толщины сдвигового слоя дает такой же результат, как увеличение параметра S – при y = 0 амплитуды прогиба за нагрузкой уменьшаются, а при y = p растут. При движении нагрузки под произвольным углом к направлению течения симметрия прогиба нарушается.

На рис. 5 изображены зависимости безразмерных коэффициентов волновых сил A₁, A₂ от скорости движения нагрузки при –Q = 0, y = 0, p/2, p для однослойной (H₁ = H) и двуслойной жидкости с H₁ = 5 м, S = 0, 0.3, 0.5.

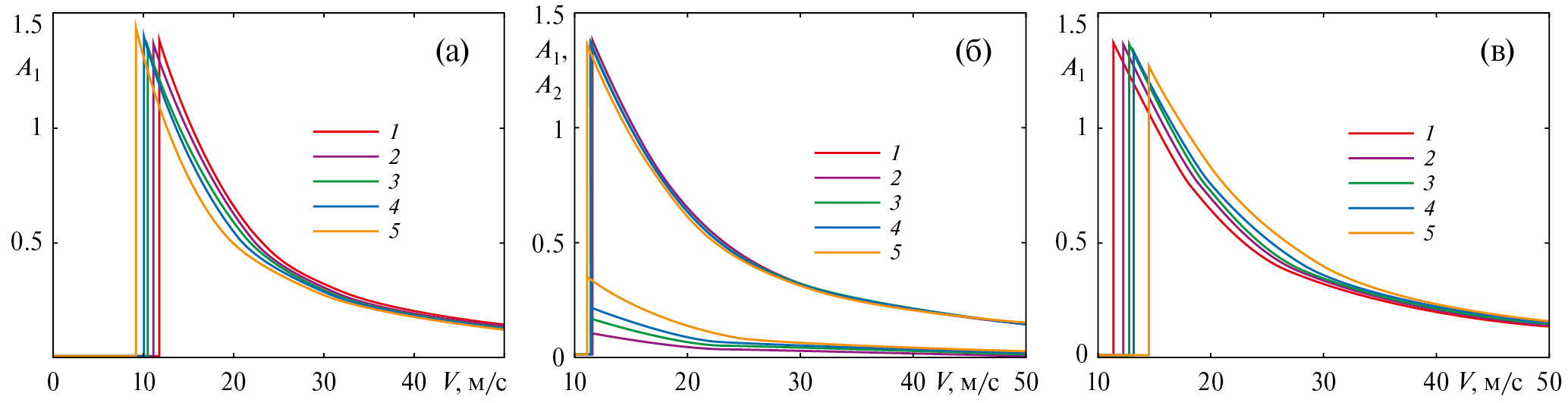

Рис. 5. Безразмерные коэффициенты волновых сил A₁, A₂ в зависимости от скорости движения нагрузки при $\overline{Q}$ = 0, ψ = 0 (а), ψ = π/2 (б) и ψ = π (в): 1 – S = 0; 2, 3 – S = 0.3, 0.5 для двух слоев: H₁ = 5 м, H₂ = 45 м; 4, 5 – S = 0.3, 0.5 для одного слоя: H = 50 м.

Как видно из рисунка, графики сил подобны, основное отличие связано с различием критических скоростей. Поскольку при y = p/2 критические скорости мало меняются с изменением параметра S, все кривые для коэффициента продольной волновой силы A₁ практически сливаются. Коэффициент боковой силы A₂ максимален при y = p/2 и растет c увеличением параметра S.

На рис. 6 представлены аналогичные графики для случая –Q = 1. Видно, что коэффициенты волновых сил в этом случае в 1,5 раза выше, чем при –Q = 0. Продольная волновая сила уменьшается с ростом параметра S при y = 0 и увеличивается при y = p в области сверхкритических скоростей. При y = 0 увеличение толщины сдвигового слоя приводит к уменьшению пика продольной силы, а при y = p – к увеличению.

Рис. 6. Безразмерные коэффициенты волновых сил A₁, A₂ в зависимости от скорости движения нагрузки при $\overline{Q}$ = 1, y = 0 (а), ψ = p/2 (б) и ψ = π (в): 1 – S = 0; 2, 3 – S = 0.3, 0.5 для двух слоев: H₁ = 5 м, H₂ = 45 м; 4, 5 – S = 0.3, 0.5 для одного слоя: H = 50 м.

Исследован вклад дополнительных корней в волновые силы, который характеризуется отношениями

$R_1=F_1^0\text{}/\text{}{F}_1,R_2=F_2^0\text{}/\text{}{F}_2,$

где $F_1^0,F_2^0$, определяются интегралами по интервалу $({\sigma }_3,{\sigma }_4)$ в формулах (3.11), (3.12). На рис. 7 показаны зависимости отношений R₁, R₂ от скорости движения нагрузки V при y = p/2, –Q = 0 (а) и –Q = 1 (б), S = 0.3, 0.5. Как видно из графиков, вклад дополнительных корней в волновые силы мал, вклад их в боковую силу значительно выше, чем в продольную. Сжатие ледяного покрова приводит к увеличению интервала $({\sigma }_3,{\sigma }_4),$ и вклад дополнительных корней в волновые силы увеличивается.

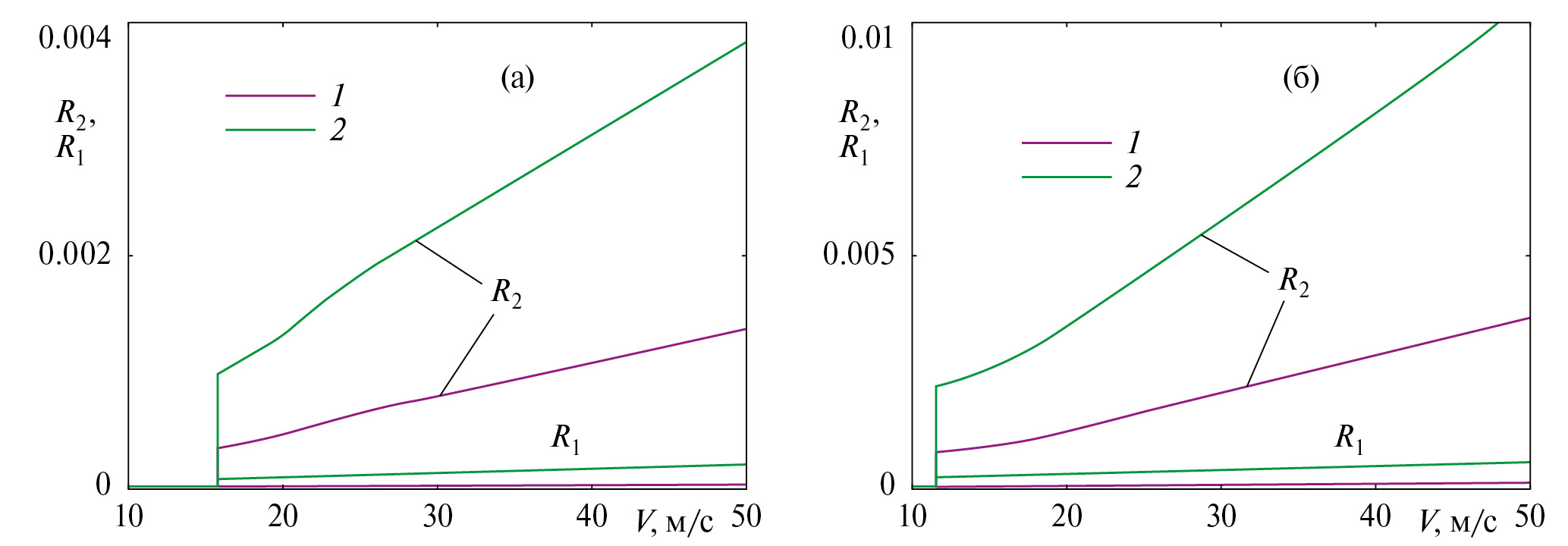

Рис. 7. Вклад дополнительных корней в волновые силы в зависимости от скорости движения нагрузки при H₁ = 5 м, ψ = π/2, $\overline{Q}$ = 0 (а), $\overline{Q}$ = 1 (б): 1–2 – S = 0.3, 0.5.

ЗАКЛЮЧЕНИЕ

Исследовано поведение ледяного покрова при равномерном прямолинейном движении нагрузки при наличии в верхнем слое сдвигового потока с учетом однородного сжатия льда. Поле скоростей жидкости не потенциально. Показано, что сдвиг скорости, толщина сдвигового слоя, направление движения нагрузки и коэффициент сжатия льда оказывают существенное влияние на критические скорости изгибно-гравитационных волн и прогиб ледяного покрова. При увеличении коэффициента сжатия льда критические скорости значительно уменьшаются. Сжатие льда приводит к неустойчивости возмущений при большой толщине сдвигового слоя.

При увеличении коэффициента сжатия амплитуды прогиба льда значительно увеличиваются за нагрузкой и уменьшаются перед нагрузкой. Увеличение параметра сдвига S оказывает качественно такое же влияние, как увеличение скорости движения нагрузки. При движении нагрузки под произвольным углом к направлению течения симметрия прогиба нарушается. Боковая сила максимальна при движении нагрузки перпендикулярно течению. При увеличении коэффициента сжатия льда волновые силы значительно растут.
