Integration of single-photon miniature fluorescence microscopy and electrophysiological recording methods for in vivo studying hippocampal neuronal activity

全文:

Сокращения и термины

Измерители RLC – это приборы, используемые для измерения электрических параметров компонентов и цепей, таких как сопротивление (R), индуктивность (L) и емкость (C).

Локальные полевые потенциалы (ЛПП) – электрические сигналы, которые отражают суммарную активность популяций нейронов в определённой области мозга.

Минископ – однофотонный миниатюрный флуоресцентный микроскоп.

Парилен C (Поли-пара-ксилилен) – полимер, который широко используется как биосовместимое, устойчивое к коррозии покрытие в медицинских устройствах, электронике и др. Данный полимер оптически прозрачен, используется в виде пленок или покрытий благодаря своим хорошим диэлектрическим и теплоизоляционным свойствам, а также химической инертности.

Тетрод – это миниатюрный электрод, состоящий из нескольких проводников, обычно четырех, уложенных параллельно друг другу. Он используется в нейрофизиологических исследованиях для записи электрической активности нейронов в живых организмах.

Фотоэлектрический артефакт – это нежелательное искажение или помеха в измерениях или данных, вызванная воздействием света на оборудование или сенсоры.

Ca²⁺ – кальций.

GCaMP – генетически-кодируемые кальциевые индикаторы, тип интенсиометрических биосенсоров, используемых для обнаружения и измерения концентрации ионов кальция в живых клетках. Представляют собой слияние зеленого флуоресцентного белка (GFP), кальмодулина (CaM) и M13, пептидной последовательности из киназы легкой цепи миозина.

GRIN-линза (градиентно-индексная линза) – оптическая линза с изменяющимся постепенно коэффициентом преломления вдоль своей оси. Этот тип линзы имеет специальную структуру, которая обеспечивает изменение показателя преломления от центра к краям линзы, что позволяет фокусировать свет на протяжении всей длины линзы.

PEDOT: PSS (поли(3,4-этилендиокситиофен): полистиролсульфонат) – это смесь полимеров, широко используемая в электронике и оптике благодаря своим уникальным электропроводным и оптическим свойствам. Этот материал обладает высокой проводимостью при комнатной температуре и хорошей прозрачностью в видимом спектре.

Введение

Визуализация кальция (Са²⁺) in vivo и электрофизиологическая регистрация нейронной активности с помощью микроэлектродов в живых организмах являются перспективными методами современной нейробиологии. Основной причиной объединения электрофизиологических методов с визуализацией кальция являются ограничения, связанные с использованием кальциевых индикаторов [1, 2], т. к. визуализация Са²⁺ имеет низкое временное разрешение по сравнению с электрофизиологическими методами [3–5]. Кроме того, такое сочетание методов дает возможность регистрации разных типов активности (оптической и электрофизиологической) на одном животном in vivo.

Двухфотонная и однофотонная микроскопия – методы визуализации, широко используемые в биологических исследованиях для визуализации клеток и тканей с высоким разрешением. Каждый метод имеет свои уникальные особенности и области применения, обусловленные принципами поглощения фотонов и взаимодействия с биологическими образцами. Однофотонная микроскопия основывается на принципе поглощения одного фотона, необходимого для перевода молекулы из основного в возбужденное состояние. Для данного процесса необходимы фотоны с высокой энергией (малой длиной волны), соответствующей разнице энергий между основным и возбужденным состояниями флуорофора. Возбужденные молекулы, в свою очередь, испускают фотоны меньшей энергии (большей длины волны), что сопровождается их возвращением в основное состояние, которое регистрируется для формирования изображения. Данный метод позволяет получать изображения образцов с высоким разрешением, но имеет ограничение по глубине проникновения (до 200 мкм) из-за рассеяния и поглощения более коротких длин волн в биологических тканях [6]. Двухфотонная микроскопия основана на принципе одновременного поглощения двух фотонов меньшей энергии (большей длины волны) для возбуждения молекулы из основного состояния в возбужденное, этот процесс известен как «двухфотонный эффект» [7]. Ключевые преимущества двухфотонной микроскопии по сравнению с однофотонной включают высокую проникающую способность (до 1 мм), обусловленную меньшим рассеянием и поглощением более длинных волн, а также более высокое разрешение и скорость сканирования. Благодаря нелинейному характеру двухфотонного поглощения возбуждение флуорофоров ограничено областью фокальной точки, что снижает фотообесцвечивание и фотоповреждение образца за пределами фокальной области [8]. Вследствие этих характеристик двухфотонная микроскопия наиболее широко применяется для прижизненной кальциевой визуализации [7, 9, 10].

Для электрофизиологической регистрации применяются микроэлектроды из различных токопроводящих материалов, например, меди, золота, алюминия и титана [11], а также матрицы на основе углеродных нанотрубок и графена [12, 13]. В качестве подложек могут использоваться гибкие полимеры [11], которые выполняют защитную и диэлектрическую функцию, а в качестве жесткой подложки – кремний. При этом микроэлектроды возможно комбинировать в микроэлектродные массивы, включающие до тысяч контактов [14]. При использовании микроэлектродов в нейробиологических исследованиях для токопроводящих материалов и для полимерных подложек важны такие свойства, как биосовместимость и устойчивость к коррозии. В свою очередь, проводимость материала, а также конструкция и геометрия микроэлектродов определяют импеданс и пространственную разрешающую способность.

Импеданс – это мера сопротивления микроэлектрода переменному току. В нейробиологических исследованиях in vivo на нейронных популяциях импеданс измеряется в диапазонах частот от 0.1 до 1000 Гц. Низкие значения импеданса являются важной характеристикой для записи нейронной активности, так как значения выше 5 MΩ могут вызывать шумы и затухание сигнала [15]. Важно учитывать, что значение импеданса можно снизить за счет увеличения эффективной площади и шероховатости поверхности микроэлектрода при гальваническом покрытии и осаждении проводящими полимерами PEDOT и PEDOT/PSS [16], платиновой чернью [17] и оксидом иридия [18]. Измерение импеданса микроэлектрода происходит с помощью RLC-метра по методу автоматической балансировки электрического моста [19].

Также важной характеристикой микроэлектродов, определяющей точность локализации нейронной активности, является пространственная разрешающая способность, которая зависит от плотности размещения контактов электродов, их конструкции и диаметра токопроводящих дорожек [20]. Металлические контакты микроэлектродов для электрофизиологических записей имеют диаметр от 10 до 200 мкм и межэлектродное расстояние от 10 до 500 мкм в зависимости от типа микроэлектродов, исследуемой области и типа сигнала [21].

В качестве жесткой подложки при изготовлении микроэлектродов часто используют кремний. Однако такие микроэлектроды обладают недостаточной прочностью и могут вызывать воспалительные реакции [22]. По этой причине появились микроэлектроды на гибкой полимерной подложке, которые более биосовместимы и подходят для хронической имплантации в мозг, кроме того, они лучше адаптируются под движение ткани, что помогает избежать повреждения [23]. Для гибких микроэлектродов используют такие материалы, как SU-8 (покрытие на основе эпоксидной смолы) [24], парилен-С (органический гидрофобный полимер с высокой биосовместимостью) [25], PDMS (силикон) [26] и полиимид (химически и термически стабильный биосовместимый полимер) [27].

Полиимидные микроэлектроды активно используются в нейробиологических исследованиях благодаря своей биосовместимости, диэлектрической прочности и гибкости, превосходящей хрупкие микроэлектроды на основе кремния [11]. В частности, микроэлектроды на основе полиимида стали применять для регистрации локальных полевых потенциалов. ЛПП, получаемые путем низкочастотной фильтрации исходного сигнала, регистрируемого микроэлектродами, в основном отражают синаптическую активность популяции нейронов вокруг микроэлектрода [28].

В ходе экспериментов полиимидные микроэлектроды обеспечили надежную хроническую нейронную запись у лабораторных грызунов, продемонстрировав практическое применение и долговечность в течение нескольких недель после операции [23, 29]. Их механическая и электрическая стабильность была подтверждена после длительного воздействия фосфатно-солевого буфера и испытаниями in vivo, что свидетельствует об их долговечности [30]. Кроме того, у микроэлектродов на основе полиимида отсутствует фотоэлектрический эффект в отличие от кремниевых микроэлектродов [31].

В качестве токопроводящего материала для микроэлектродов часто используют медь из-за ее доступности и высокой электрической проводимости (5.96 × 10⁷ См/м), однако данный материал обладает плохой биосовместимостью и склонен к окислению [32], поэтому дополнительно токопроводящие дорожки могут гальванировать золотом, которое нетоксично, широко используется в медицине и устойчиво к коррозии [33].

На данный момент разработано несколько видов микроэлектродов для совмещения двухфотонной визуализации и электрофизиологической регистрации [34–40], например, для электрокортикографии (ЭКоГ) [41]. В одной из работ [36] использовались прозрачные графеновые микроэлектроды и конфокальная двухфотонная микроскопия для одновременной визуализации кальция и регистрации нейронной активности в переживающих срезах гиппокампа. В другом исследовании [37] была проведена одновременная двухфотонная визуализация и регистрация кортикальной активности in vivo с использованием прозрачных графеновых микроэлектродов, нанесенных на оптически прозрачную подложку из парилена-C [42, 43]. Также в одной из статей [38] был описан прозрачный массив микроэлектродов, выполненных из тонких пленок в форме сети углеродных нанотрубок, для сочетания с двухфотонной микроскопией, что позволило успешно выявить корреляцию между сигналом ЭКоГ и двухфотонной кальциевой визуализацией в иктальном состоянии. В других исследованиях [39, 40] сообщалось о применении прозрачного кортикального массива микроэлектродов из полимера PEDOT: PSS для одновременной электрофизиологической регистрации и кальциевой визуализации с помощью двухфотонной микроскопии. Дополнительные сведения о прозрачных микроэлектродах можно найти в обзорах Kuzum с соавт. [36] и Cho с соавт. [44].

Однако у in vivo двухфотонной микроскопии имеются значительные ограничения, такие как необходимость фиксации экспериментального животного и ограничения в визуализации глубоких структур мозга. Проблема фиксации была преодолена после создания двухфотонных миниатюрных микроскопов [45–48]. Несмотря на преимущества таких микроскопов, их широкое использование в современных исследованиях в настоящее время ограничено из-за сложностей, связанных с их внедрением и стоимостью [49]. Тем не менее развитие генетически-кодируемых кальциевых индикаторов [50] и КМОП-сенсоров в портативных устройствах привело к развитию миниатюрной однофотонной микроскопии, которая позволила проводить исследования на свободно перемещающихся лабораторных животных [51]. В результате появились однофотонные миниатюрные флуоресцентные микроскопы (минископы), которые стали перспективным инструментом для визуализации нейронной активности in vivo благодаря своим компактным размерам, хорошему разрешению, возможности визуализации глубоких структур головного мозга, например, гиппокампа за счёт имплантации GRIN-линз [52–57].

Следует отметить, что в настоящее время объединение электрофизиологической регистрации и однофотонной миниатюрной микроскопии остается нерешенной проблемой, однако было предпринято несколько попыток для ее преодоления. На текущий момент представлен проект (Ephys miniscope, E-Scope) и научное исследование [1], в которых были предложены возможные варианты объединения однофотонной визуализации кальция in vivo и электрофизиологической регистрации.

Проект E-Scope (http://miniscope.org/neuronex/ephys-miniscope/) основан на модификации однофотонного миниатюрного микроскопа, которая заключается в формировании направляющих на корпусе минископа для размещения в них тетродов. Такой подход позволяет регистрировать нейронную активность с помощью тетродов путем их размещения под или около градиентной линзы и осуществлять одновременную визуализацию кальция [56]. Несомненным преимуществом данного подхода является возможность регистрации большого количества каналов (16, 32, 64 и 128 каналов), однако существенным недостатком является необходимость хронической фиксации минископа вместе с массивом тетродов. Кроме того, недостатками также являются дополнительное повреждение тканей мозга при имплантации тетродов и увеличение габаритов и массы минископа, что может негативно сказаться на поведении экспериментального животного.

В исследовании Wu с соавт. [1] использовался другой подход, который заключался в размещении прозрачного микроэлектрода на нижнем торце градиентной (GRIN) линзы. При таком подходе не требуется хронически фиксировать минископ вместе с микроэлектродом. Также не происходит значительного увеличения габаритов, массы миниатюрного микроскопа и дополнительного повреждения тканей мозга. Разработанный 4-канальный прозрачный микроэлектрод позволил одновременно записывать электрофизиологические данные и визуализировать кальциевую активность у свободно перемещающейся мыши. Тем не менее существенным недостатком рассмотренного подхода является ограничение в количестве регистрируемых каналов, так как контакты микроэлектрода, расположенные на нижней поверхности GRIN-линзы, частично закрывают область визуализации.

В данном исследовании предлагается альтернативный метод, заключающийся в объединении гибкого микроэлектрода с медными токопроводящими дорожками и позолоченными регистрирующими контактами на полиимидной подложке с боковой стороной градиентной линзы для одновременной однофотонной кальциевой визуализации и электрофизиологической регистрации in vivo.

Методы исследования

Лабораторные мыши

Для проведения данного исследования была создана колония мышей дикого типа из линии B6SJL (номер стока #100012), поставляемых Лабораторией Джексона (Бар Харбор, Мэн, США). Животные размещались в условиях вивария, в клетках по четыре – пять особей, с обеспечением регулируемого светового цикла день/ночь продолжительностью 12/12 ч и постоянным доступом к корму и воде.

Микроэлектрод

Для проведения исследования в программе Altium Designer (Altium, Сан-Диего, Калифорния, США) был разработан 12-канальный (6 регистрирующих контактов на каждой стороне) полиимидный микроэлектрод (рис. 1), а также переходной шлейф для подключения микроэлектрода к беспроводному электрофизиологическому модулю [58] (рис. 2).

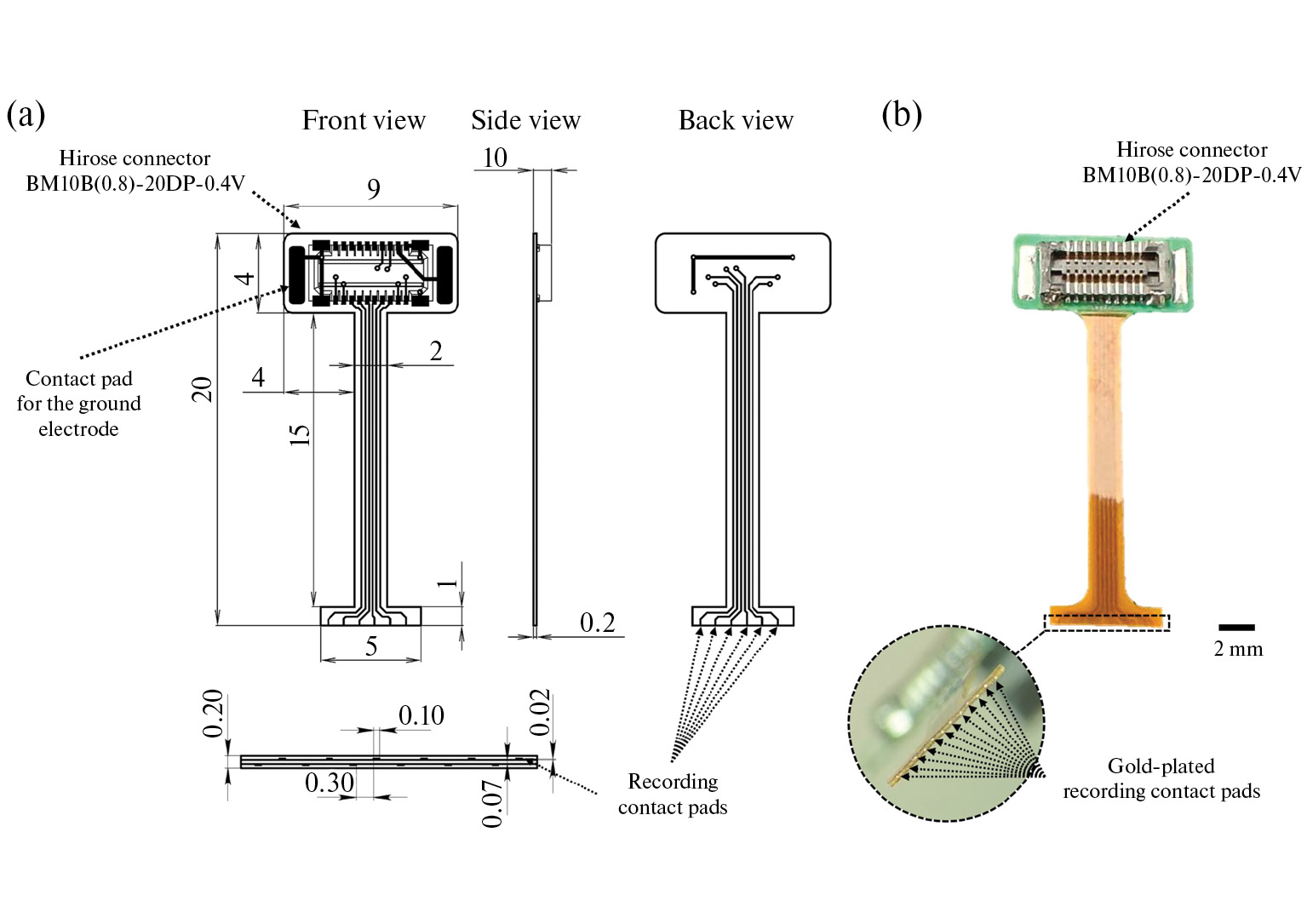

Рис. 1. 12-контактный полиимидный микроэлектрод, разработанный для объединения с градиентной линзой минископа: (a) – Схема; (b) – Фотография микроэлектрода.



Производство микроэлектрода и переходного шлейфа осуществлялось в компании ООО «Резонит» (Москва, Россия), специализирующейся на производстве и сборке печатных плат.

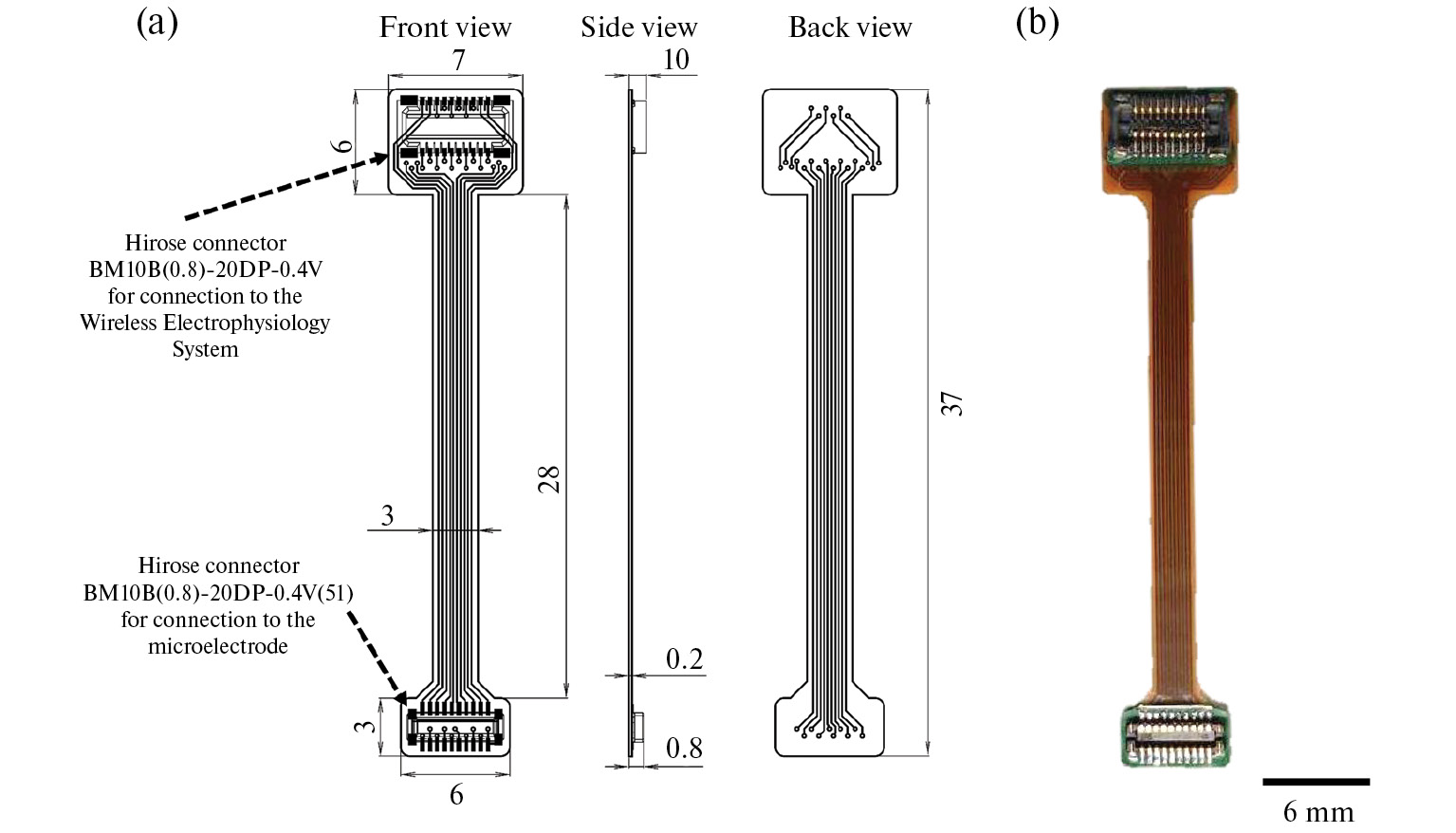

Рис. 2. Переходной шлейф для подключения микроэлектрода к беспроводному электрофизиологическому комплексу: (a) – Схема; (b) – Фотография переходного шлейфа.



Микроэлектрод и переходной шлейф изготавливались из полиимидной основы, ламинированной медной фольгой с обеих сторон (рис. 3а). На первом этапе на заготовку наносился фоточувствительный материал (фоторезист) в условиях чистой комнаты с желтым освещением, чтобы исключить воздействие ультрафиолетового света (рис. 3b). Далее проводилось экспонирование фоторезиста (рис. 3c) с использованием позитивного фотошаблона, соответствующего схеме микроэлектрода или переходного шлейфа. После удаления фотошаблона изображение проявлялось на фоторезисте, где незасвеченные участки растворялись, а засвеченные участки оставались на плате, так как полимеризовались и теряли способность к растворению (рис. 3d). Эти участки были необходимы для избирательного гальванического осаждения меди (рис. 3e). Затем для защиты осажденных участков наносился металлорезист, имеющий более низкую скорость травления по сравнению с медью (рис. 3f). После удаления фоторезиста проводилось травление меди, во время которого незащищенная медь растворялась, оставляя рисунок токопроводящих дорожек (рис. 3g). После травления удалялся металлорезист (рис. 3h) и наносился покровный слой полиимида с предварительно сформированными отверстиями, соответствующими местоположению контактов (рис. 3i). На заключительной стадии открытые участки меди покрывались золотом для завершения процесса изготовления микроэлектрода (рис. 3j).

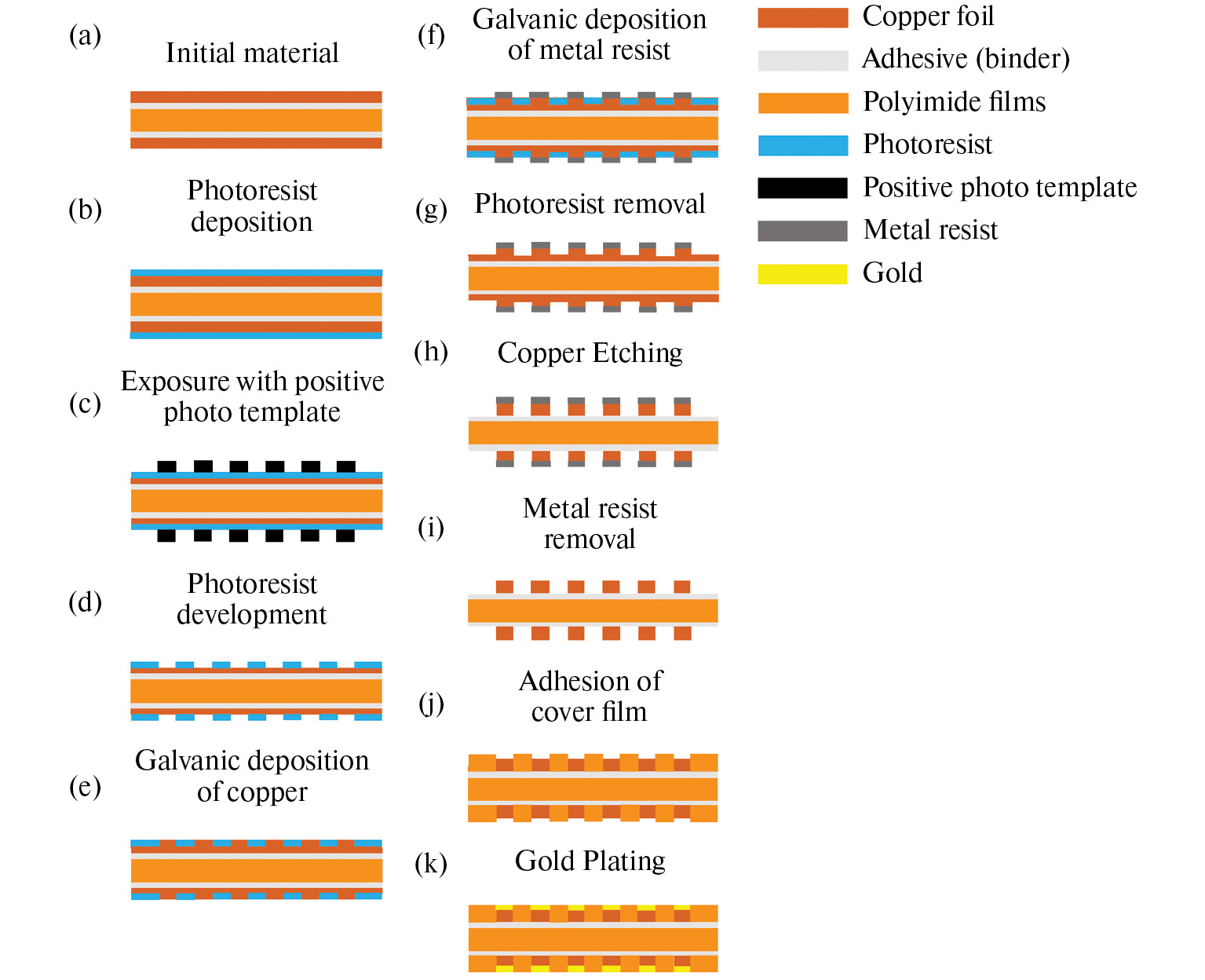

Рис. 3. Процесс производства микроэлектрода и переходного шлейфа в поперечном сечении: (a) – Исходный материал; (b) – нанесение фоторезиста; (c) – экспонирование фоторезиста; (d) – проявление фоторезиста; (e) – гальваническое осаждение меди; (f) – нанесение металлорезиста; (g) – удаление фоторезиста; (h) – травление меди; (i) – удаление металлорезиста; (j) – нанесение покровного слоя полиимида; (k) – нанесение слоя золота.



На каждой стороне микроэлектрода было сформировано по 6 токопроводящих каналов, образующих в сумме 12 регистрирующих контактов. Эти контакты располагались в шахматном порядке на торце нижней части микроэлектрода, размеры которой составляли 5 × 1 мм (рис. 1а). Толщина микроэлектрода составляла 0.2 мм. Размеры регистрирующих контактов составляли 0.1 × 0.02 мм, а межэлектродное расстояние – 0.3 мм. Общая длина микроэлектрода равнялась 20 мм, длина полиимидного шлейфа – 15 мм, а его ширина – 2 мм.

Для подключения к беспроводному электрофизиологическому модулю на микроэлектроде использовался разъем Hirose BM10B(0.8)-20DP-0.4V (Hirose Electric, Канагава, Япония). После изготовления микроэлектрода регистрирующие контакты покрывались слоем золота толщиной 5 мкм. Данный слой формировался методом электроосаждения из раствора золота с концентрацией 0.8 г/л при плотности тока 15 мА/мм² и температуре 25 °C, используя лабораторный источник питания (АКИП, Ижевск, Россия). Оценка импеданса микроэлектрода осуществлялась в 0.1 М фосфатно-солевом буфере. Измерение импеданса проводилось с помощью RLC метра (AMM-3035, АКТАКОМ, Москва, Россия). В процессе измерений использовались переменные синусоидальные сигналы с амплитудой напряжения 5 мВ и частотами от 0.1 до 1000 Гц. В указанном диапазоне частот значения импеданса колебались от 6.28 до 0.14 MΩ.

Финальная форма микроэлектрода формировалась путем его расположения вокруг градиентной линзы диаметром 1.8 мм так, чтобы торцы линзы и микроэлектрода были выровнены. Для фиксации этой конструкции использовалось металлическое кольцо, изготовленное из стальной трубки диаметром 2 мм, разрезанной продольно с одной стороны (рис. 4a). Конструкция формовалась в течение 2 мин при температуре 300 °C. Затем микроэлектрод крепился к градиентной линзе с использованием гелеобразного цианоакрилатного клея общего назначения Loctite 454 (Henkel, Дюссельдорф, Германия). Шлейф микроэлектрода отгибался на 90 градусов относительно GRIN-линзы (рис. 4b), при этом расстояние от верхнего торца линзы до места изгиба составляло 1.5 мм. Эта операция обеспечивала надежную фиксацию линзы при имплантации в головной мозг лабораторного животного и последующей установке опорной площадки минископа.

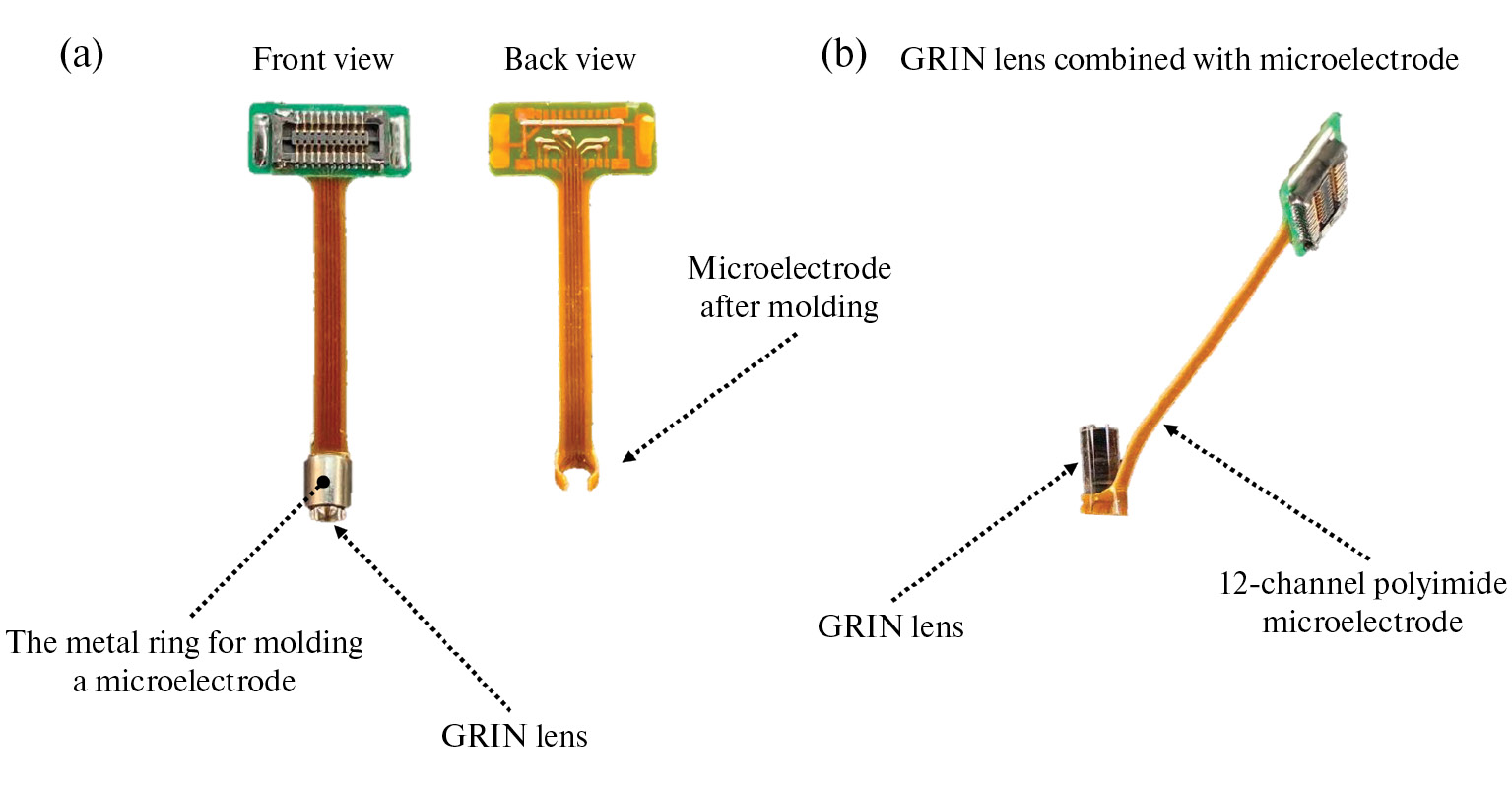

Рис. 4. 12-канальный микроэлектрод. (a) – Формовка 12-канального микроэлектрода вокруг GRIN-линзы диаметром 1.8 мм с использованием металлического кольца для последующей термической обработки; (b) – Комплекс GRIN-линза-микроэлектрод.



Стереотаксические хирургические операции

Все хирургические вмешательства выполнялись под общей анестезией с использованием изофлурана в концентрации 1.5–2%. Начало хирургической процедуры осуществлялось после подтверждения отсутствия болевых рефлексов у животного.

Для прижизненной кальциевой визуализации и одновременной электрофизиологической регистрации в гиппокамп правого полушария 3-месячной мыши дикого типа линии B6SJL вводили 1 мкл аденоассоциированного вируса AAV5.Syn.GCaMP6f.WPRE.SV40 с титром 1 × 10¹³ вирусных частиц на мл. Доставка вируса в гиппокамп осуществлялась со скоростью 100 нл в мин c помощью шприца 75 RN на 5 мкл (#65460–03, Hamilton, Рино, Невада, США) в соответствии со стандартным протоколом [59]. Процедура проводилась с использованием следующих координат стереотаксической установки (68001, RWD Life Science, Шэньчжэнь, Китай): AP –2.1; DV –1.8; ML –2.1.

Через 4 недели после введения вируса производилась имплантация GRIN-линзы диаметром 1.8 мм (#64–519, Edmund Optics, Флорида, США), объединенной с микроэлектродом. Относительно координат имплантации вируса формировались направляющие отверстия и проводилась круговая краниотомия размером 2.1 мм с использованием стоматологического бора. После этого костный фрагмент и твердая мозговая оболочка были аккуратно удалены. В случае кровотечения зона имплантации дополнительно промывалась фосфатно-солевым буферным раствором и заполнялась гемостатической губкой (ФНПЦ Белкозин, Россия). На противоположной от места имплантации стороне черепа с помощью стоматологического бора создавалось небольшое отверстие для установки микровинта M1 x 3, который соединялся с серебряной проволокой (#783500, AM-systems, Вашингтон, США). Эта проволока затем подключалась к контакту заземления микроэлектрода. Для удаления слоев коры над гиппокампом использовался стоматологический аспиратор ОМ-1 (Утес, Россия) и шприц с тупым концом [56]. Во время этой процедуры область отбора периодически заполнялась фосфатно-солевым буфером, процесс продолжался до появления серебристых волокон. Затем комплекс GRIN-линза-микроэлектрод с помощью специального крепления фиксировался в стереотаксической установке и опускался на глубину 1.4 мм ниже верхней части черепа в заранее подготовленную область имплантации. Наружная поверхность GRIN-линзы и микроэлектрода закреплялась на черепе с помощью цианокрилатного клея Cosmofen CA-500.200 (Weiss Chemie, Хайгер, Германия). После высыхания клея держатель GRIN-линзы удалялся, а костная ткань покрывалась светоотверждаемым стоматологическим цементом ДентЛайт флоу (ВладМиВа, Россия). По завершении операции уровень анестезии изофлураном снижался до 0%, животному подкожно вводилось 0.1 мл дексаметазона «Кортексон Ретард» (SYVA Laboratorios S.A, Леон, Испания) и его переносили в клетку с терморегулирующим электрическим подогревательным ковриком для восстановления.

В начальный послеоперационный период животное получало мягкую пищу, такую как мелкоизмельченная каша. Через три недели после имплантации производилась фиксация опорной площадки (base plate) минископа на черепе животного с использованием светоотверждаемого стоматологического цемента (ДентЛайт флоу, ВладМиВа, Россия). Минископ подключался к цифро-аналоговому преобразователю (Labmaker, Берлин, Германия) и осуществлялась визуализация с использованием свободно распространяемого программного обеспечения Portable Miniscope Data Acquisition (Pomidaq, 0.5.1, https://github.com/bothlab/pomidaq) на персональном компьютере. Опорная площадка крепилась к нижней части минископа UCLA Miniscope v3 (Labmaker, Берлин, Германия) с помощью магнитов и фиксирующего винта. После совмещения минископа с имплантированной GRIN-линзой и получения четкого изображения флуоресцирующих нейронов опорная площадка фиксировалась на черепе с помощью цемента.

Визуализация кальция и электрофизиология in vivo

Визуализация кальциевой активности нейронов гиппокампа, экспрессирующих GCaMP6f в области CA1, проводилась через семь недель после стереотаксического введения вирусной конструкции AAV5.Syn.GCaMP6f.WPRE.SV40. Для этого использовался миниатюрный флуоресцентный микроскоп UCLA Miniscope v3 (Labmaker, Берлин, Германия) массой 2.8 г. Флуоресценция нейронов гиппокампа регистрировалась при возбуждении синим светом через имплантированную градиентную линзу. В качестве источника света использовался синий светодиод с длиной волны 470 нм LXML-PB01–0030 (Lumileds, Хаарлеммермер, Нидерланды), установленный в UCLA Miniscope v3. Настройка фокуса изображения флуоресцирующих нейронов осуществлялась с помощью фокусирующего слайдера минископа (рис. 5a). Процесс регистрации флуоресценции нейронов гиппокампа области CA1 с помощью минископа можно описать следующим образом (рис. 5а):

• Стадия возбуждения: излучение от синего светодиода проходит через полусферическую линзу N-BK7 (Edmund Optics, Баррингтон, Нью-Джерси, США) для коллимации и фокусировки светового пучка. Этот пучок затем проходит через фильтр возбуждения ET470/40x (Chroma Technology Corp, Беллоуз-Фоллс, Вермонт, США), который пропускает свет с длиной волны 470 ± 20 нм и отражается от дихроического зеркала T495lpxr (Chroma Technology Corp, Беллоуз-Фоллс, Вермонт, США), направляясь в градиентную линзу (#64–519, Edmund Optics, Флорида, США) для фокусировки на нейронах гиппокампа.
• Регистрация флуоресценции: флуоресцентное излучение от нейронов проходит обратно через градиентную линзу, отражается от дихроического зеркала и проходит через фильтр эмиссии ET525/50m (Chroma Technology Corp, Беллоуз-Фоллс, Вермонт, США), который пропускает свет с длиной волны 525 ± 25 нм. Свет далее корректируется ахроматической сдвоенной линзой (увеличение от 6x до 7x) N-BAF10/N-SF10 (Edmund Optics, Баррингтон, Нью-Джерси, США) для уменьшения хроматических аберраций и фокусируется на КМОП-сенсоре.
• Преобразование и передача данных: световой сигнал на КМОП-сенсоре преобразуется в электрические сигналы, которые передаются по гибкому коаксиальному кабелю CW2040–3650 SR (Cooner Wire, Чатсворт, Калифорния, США) в контроллер системы сбора данных DAQ (Labmaker, Берлин, Германия). Информация из системы сбора данных передаются на персональный компьютер через USB3.0-кабель по протоколу USB Video Class (UVC).

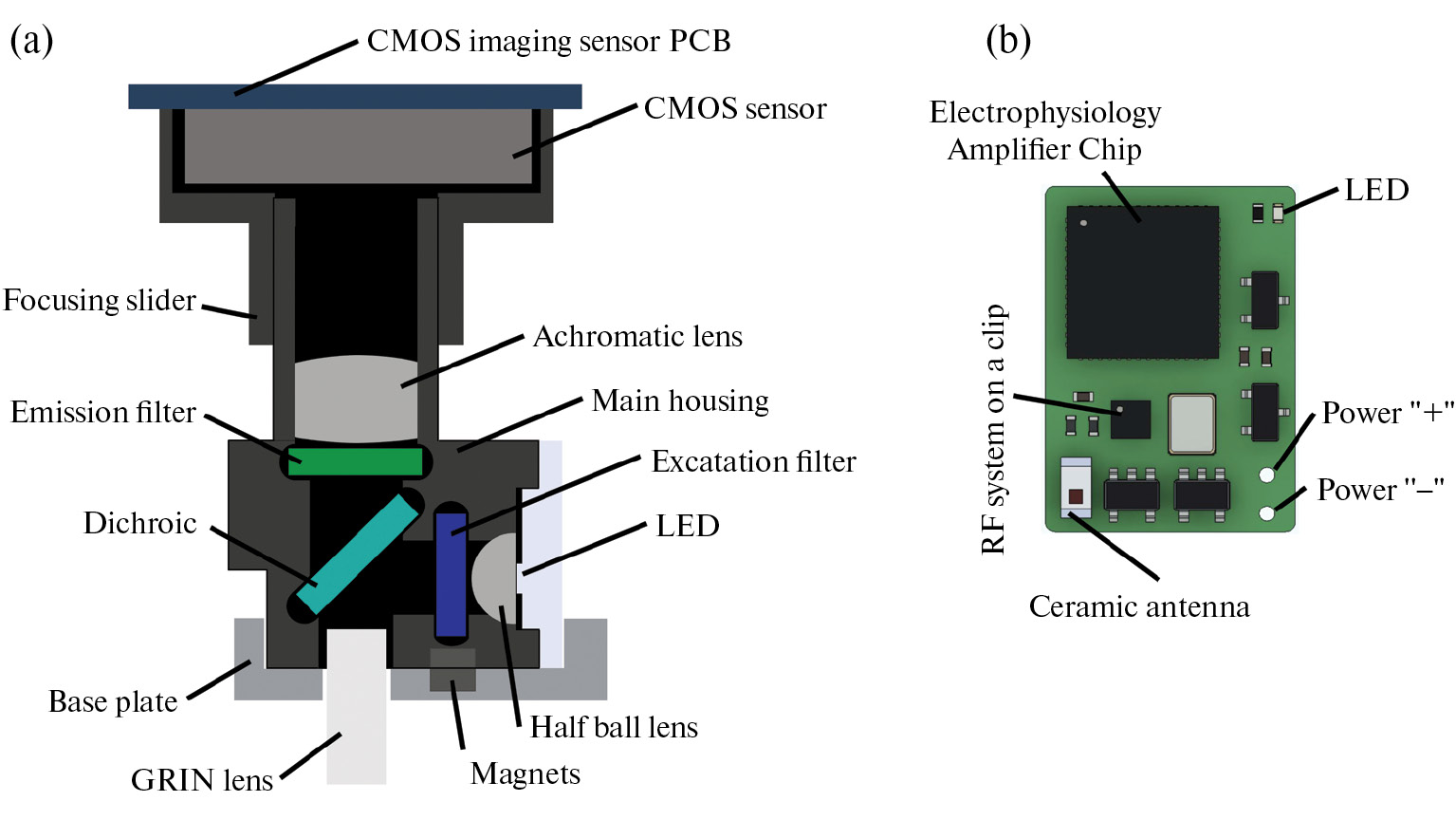

Рис. 5. Схематическое изображение: (a) – Миниатюрного флуоресцентного микроскопа (минископ); (b) – Беспроводного электрофизиологического модуля.



Регистрация нейронной активности осуществлялась с использованием беспроводной электрофизиологической системы (рис. 5b) массой 0.95 г [58]. Система состояла из носимого беспроводного модуля и программного обеспечения с открытым исходным кодом для управления и регистрации данных. Носимый модуль был построен на базе микропроцессора-приемника-передатчика NRF52805-CAAA-R7 (Nordic Semiconductor, Тронхейм, Норвегия) и 32-канальной микросхемы униполярного входного усилителя RHD2132 (Intan Technologies, Лос-Анджелес, Калифорния, США). Дифференциальный коэффициент усиления, обеспечиваемый микросхемой RHD2132, составлял 192 В/В.

Основные компоненты носимого модуля включали два 20-позиционных розеточных разъема BM10NB(0.8)-20DS-0.4V(51) (Hirose Electric, Канагава, Япония); керамическую антенну 2450AT18A100E (Johanson Technology, Камарилло, Калифорния, США); контроллер заряда литий-ионных и литий-полимерных батарей MCP73812T-420I/OT (Microchip Technology Inc, Чандлер, Аризона, США); стационарный стабилизатор с низким падением напряжения MCP1700–3002E/TO (Microchip Technology Inc, Чандлер, Аризона, США); стабилизатор напряжения TLV70033_SOT23–5 (Texas Instruments, Даллас, Техас, США); датчик Холла KTH1601SL-ST3 (CONNTEK Microelectronics Technology, Цюаньчжоу, Китай); светодиод KPHHS-1005SECK (Kingbright, Шанхай, Китай) и кварцевый резонатор на 32 МГц NX2520SA (NDK, Токио, Япония).

Передача данных проводилась по протоколу Bluetooth Low Energy, что обеспечивало высокую энергоэффективность и достаточную пропускную способность для передачи электрофизиологических данных. Частота дискретизации, поддерживаемая беспроводным модулем, равнялась: 1000 Гц для двух каналов, 500 Гц для четырех каналов, 250 Гц для восьми каналов, 125 Гц для шестнадцати каналов, до 62 Гц для тридцати двух каналов.

Подключение всей системы осуществлялось в соответствии со схемой на рис. 6 и изображением на рис. 7a.

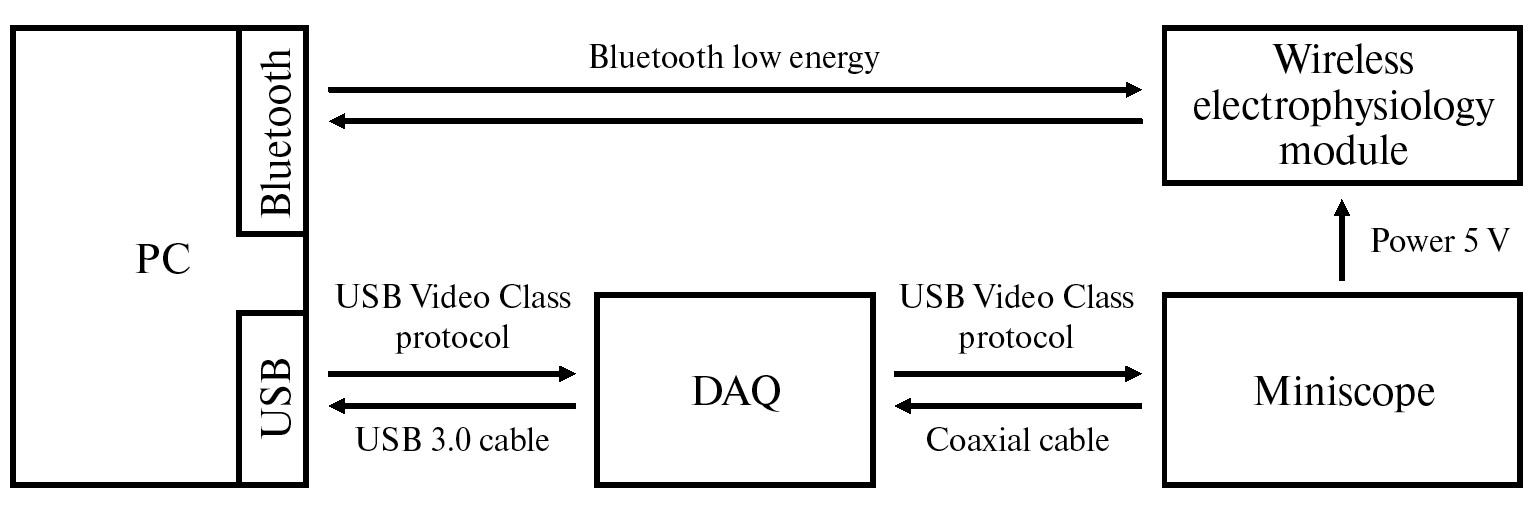

Рис. 6. Принципиальная схема подключения системы одновременной прижизненной визуализации кальция и электрофизиологической регистрации. Миниатюрный флуоресцентный микроскоп (минископ) соединён с системой сбора данных (DAQ) при помощи коаксиального кабеля. В свою очередь DAQ подключен к персональному компьютеру через кабель USB3.0, который обеспечивает передачу данных, питание и управление минископом. Питание от USB-порта персонального компьютера передаётся на DAQ, а затем по коаксиальному кабелю поступает на минископ. Таким образом, напряжение 5 В формируется на конденсаторе печатной платы (PCB) минископа и далее подаётся на беспроводной электрофизиологический модуль. Передача данных с модуля на персональный компьютер осуществляется по протоколу Bluetooth Low Energy.

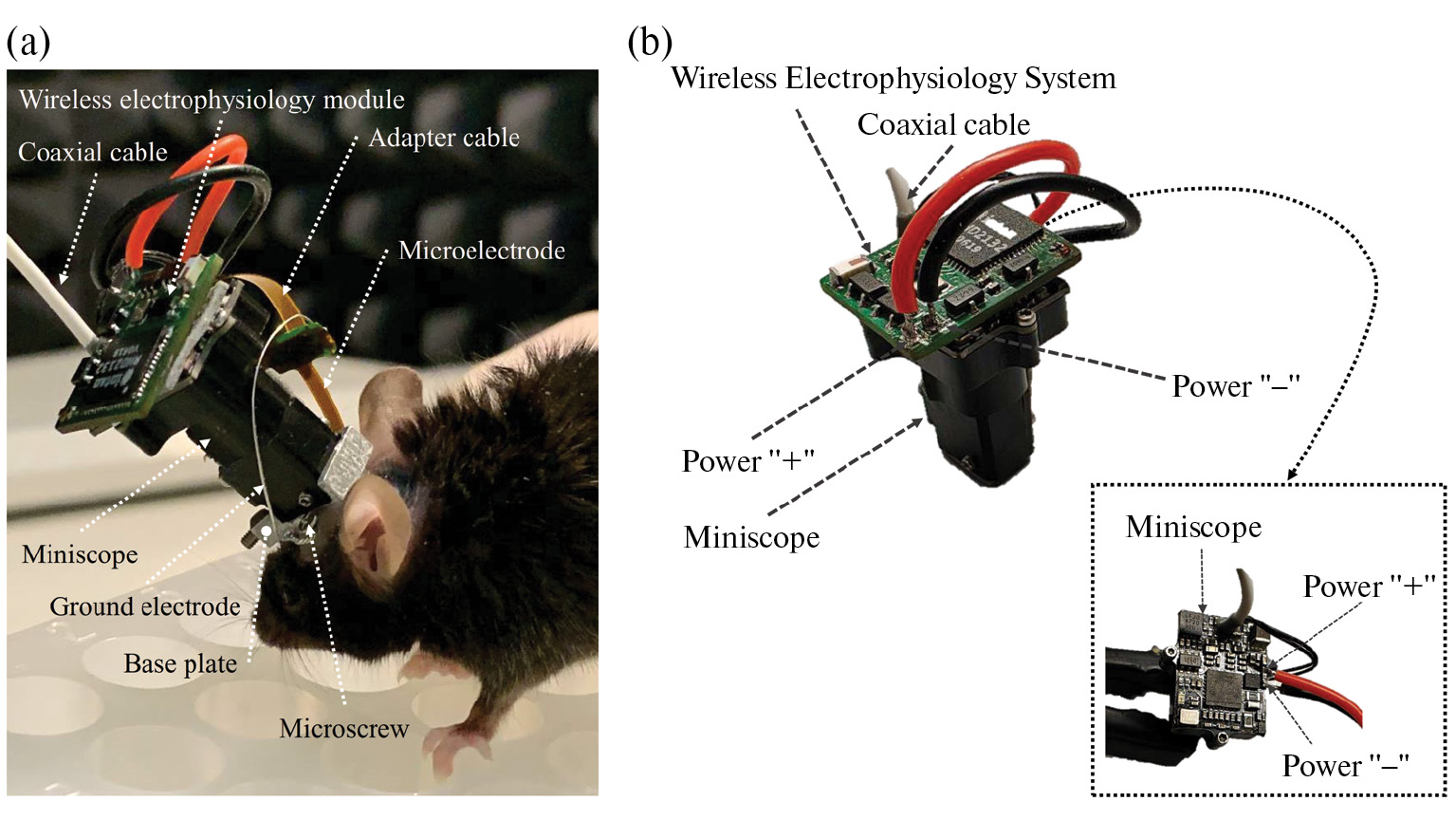

Рис. 7. Компоненты системы для одновременной прижизненной кальциевой визуализации и электрофизиологической регистрации: (а) – Внешний вид всей системы; (b) – Подключение беспроводного электрофизиологического модуля к минископу. В рамке, выделенной пунктирной линией, показано подключение питания беспроводного электрофизиологического модуля к конденсатору на плате минископа.



Крепление беспроводного модуля к минископу осуществлялось с помощью электроизоляционной двусторонней клейкой ленты. Для обеспечения электропитания беспроводного модуля электрофизиологической системы использовалось напряжение 5V от конденсатора на плате минископа вместо подключения внешнего аккумулятора (рис. 7b). Такое решение было принято с целью уменьшения общей массы и габаритов конструкции.

Оптическая (визуализация Ca²⁺) и электрофизиологическая регистрация нейронной активности проводилась в камере Фарадея для экранирования внутреннего пространства от внешних электростатических и электромагнитных полей.

Запись данных прижизненной кальциевой визуализации проводилась с использованием программного обеспечения с открытым исходным кодом Pomidaq v0.5.1 (https://github.com/bothlab/pomidaq). Видеоданные регистрировались со скоростью 20 кадров в секунду. Уровень усиления флуоресцентного сигнала (Gain) на КМОП-сенсоре минископа был установлен на среднее значение (Medium). Интенсивность светодиода LXML-PB01–0030 (Lumileds, Хаарлеммермер, Нидерланды) регулировалась в диапазоне от 8 до 16% максимальной мощности (35 люмен). Все полученные данные сохранялись в формате AVI с разрешением 752 на 480 пикселей.

Запись электрофизиологических данных осуществлялась с использованием программного обеспечения с открытым исходным кодом ble_mouse.py (https://github.com/lmn-projects/WES-2.0/tree/main/software), разработанного для беспроводной электрофизиологической системы. Нейронная активность регистрировалась в двухканальном режиме без фильтрации помех с частотой дискретизации 1000 Гц. Данные сохранялись в формате csv – текстовом формате данных, используемом для хранения табличной информации.

Синхронизация кальциевой и электрофизиологической регистрации достигалась путем одновременного запуска программ Pomidaq v0.5.1 и ble_mouse.py с помощью свободно распространяемого программного обеспечения AutoHotkey v2.0.

Обработка данных

Обработка и визуализация данных осуществлялась с использованием дистрибутива языков программирования Python и R для научных вычислений – Anaconda версии 2024.02–1 (https://www.anaconda.com/download).

Обработка данных минископа производилась в среде Jupyter Notebook с применением пакета c открытым исходным кодом Minian (https://github.com/denisecailab/minian) для анализа и визуализации данных однофотонной миниатюрной флуоресцентной микроскопии [60]. Используемые параметры были установлены по умолчанию. Установка пакета Minian проводилась с использованием пакетного менеджера Mamba (https://mamba.readthedocs.io/en/latest/installation/mamba-installation.html). Результатом обработки исходных данных с использованием пакета Minian стало определение спонтанной Ca²⁺-активности нейронов, которая выражалась в виде относительного изменения интенсивности свечения (∆F/F). Количественный анализ данных осуществлялся с использованием пакета c открытым исходным кодом NeuroActivityToolkit (https://github.com/spbstu-applied-math/NeuroActivityToolkit) [61].

Электрофизиологические данные анализировались также в Jupyter Notebook. Загрузка данных из CSV-файлов производилась функцией.genfromtxt библиотеки NumPy. Выравнивание базовой линии записей нейронной активности осуществлялось с помощью медианного фильтра.medfilt из той же библиотеки. Для устранения электрического шума на частоте 50 Гц использовался фильтр Баттерворта 8-го порядка, реализованный через функции signal.butter и signal.filtfilt библиотеки SciPy. Амплитуда локальных полевых потенциалов определялась с помощью функции signal.find_peaks, при этом пороговое значение для поиска пиков составляло 0.1 мВ. Визуализация данных, включая диаграммы распределения электрического импеданса и активности Ca²⁺, проводилась с использованием библиотеки Matplotlib.

Электрический импеданс Z определялся как сумма активного сопротивления R и реактивного сопротивления X. В контексте регистрации биопотенциалов, таких как нейронная активность, реактивное сопротивление считалось емкостным и обозначалось как X_С. Реактивное емкостное сопротивление X_С вычислялось по следующей формуле:

$X_c=\frac{1}{2\mathrm{\pi } \mathrm{f} \mathrm{C}}$,

где f – частота, С – емкость.

Значение импеданса определялось по следующей формуле:

$Z=\sqrt{R^2}+X_c^2$,

где R – активное сопротивление, X_C – емкостное реактивное сопротивление.

Соотношение сигнал-шум (SNR) рассчитывалось по формуле:

$SNR={20}_{{\log }_{10}}\left(\frac{A_{signal}}{A_{noise}}\right)$,

где A_signal – амплитуда ЛПП, а A_noise – амплитуда шума.

Среднее количество «активаций нейронов» за единицу времени (Burst rate) рассчитывалось следующим образом:

$Burst rate = \frac{\sum _{x\in A}active\left(x\right)}{t}$,

где A – множество нейронов, active(x) равно 1, если нейрон активен, и 0 в противном случае, t – временной интервал.

Частота сетевых спайков (Network spike rate) определялась как процент активных нейронов за заданный временной интервал и рассчитывалась по формуле:

$Network spike rate = \frac{\sum _{x\in A}active\left(x\right)}{size \left(A\right)}$,

где A – множество нейронов, active(x) равно 1, если нейрон активен, и 0 в противном случае, size(A) – количество нейронов в множестве.

Пиковое значение сетевых спайков (Network spike peak), которое представляет собой максимальное количество одновременно активных клеток в заданный временной промежуток, рассчитывалось по формуле:

$Network spike rate =ma{x}_{i=1}^t\left( \frac{\sum _{x\in A}active\left(x_i\right)}{size \left(A\right)}\right)$,

где size(A) – количество нейронов в множестве, active(x_i) равно 1, если нейрон активен в момент i, и 0 в противном случае, t – временной интервал.

Коэффициент корреляции Пирсона r между двумя переменными X и Y вычислялся по формуле:

$r=\frac{\sum \left(X_i-\overline{X}\right)\left(Y_i-\overline{Y}\right)}{\sqrt{{\sum \left(X_i-\overline{X}\right)}^2{\sum \left(Y_i-\overline{Y}\right)}^2}}$,

где: X_i и Y_i – значения переменных X и Y в i-том наблюдении, и – средние значения переменных X и Y. Эта формула выражает стандартизированное ковариационное отношение между двумя переменными и показывает, насколько одна переменная изменяется в зависимости от другой. Значение коэффициента r изменяется в диапазоне от –1 до 1, где 1 указывает на полную положительную корреляцию, –1 – на полную отрицательную корреляцию, а 0 означает отсутствие линейной взаимосвязи.

Статистический анализ

Результаты представлены как среднее значение ± стандартная ошибка среднего. Измерения проводились на одной лабораторной мыши дикого типа (B6SJL). При измерении импеданса было использовано 6 микроэлектродов, измерения проводились для всех регистрирующих контактов.

Результаты исследования

Импеданс микроэлектрода

Для данного исследования разработан 12-канальный гибкий полиимидный микроэлектрод проникающего типа, который имплантируется непосредственно в ткань мозга и требует хирургического вмешательства [11]. Данный тип микроэлектродов предназначен для регистрации ПД и ЛПП [62]. Конструкция разработанного микроэлектрода ориентирована на регистрацию ЛПП.

Диапазон частот локальных полевых потенциалов популяций нейронов составляет от 1 Гц до 300 Гц, в то время как для отдельных нейронов диапазон увеличивается от 300 до 5 кГц [63]. Частоты локальных полевых потенциалов нейронов гиппокампа чаще всего характеризуются тета-ритмом (7–9 Гц) [64], острыми волнообразными колебаниями (150–250 Гц) [65] и гамма-ритмом (60–120 Гц) [66, 67]. Таким образом, регистрируемые в гиппокампе ЛПП находятся в диапазоне от 7 до 250 Гц.

Рекомендуется, чтобы значение импеданса не превышало 2–5 MΩ, поскольку высокие значения импеданса могут привести к ослаблению сигнала в зависимости от конструкции микроэлектрода и системы усиления регистрируемого сигнала [15].

Анализ импеданса разработанного микроэлектрода показал следующие значения: при частоте 7 Гц среднее значение импеданса составило 1.95 ± 0.12 MΩ, при частоте 50 Гц 0.42 ± 0.01 MΩ, при частоте 100 Гц 0.28 ± 0.03 MΩ, при частоте 200 Гц 0.27 ± 0.05 MΩ, при частоте 300 Гц 0.2 ± 0.01 MΩ (рис. 8).



Рис. 8. Распределение импеданса регистрирующих контактов разработанного 12-канального микроэлектрода. При измерении импеданса применялись переменные синусоидальные сигналы с амплитудой напряжения 5 мВ и частотами от 0.1 до 1000 Гц. Пунктирными темно-серыми линиями отмечен диапазон частот от 7 до 250 Гц. Сплошной линией красного цвета отмечен уровень импеданса равный 2 MΩ.



С уменьшением частоты f происходит увеличение емкостного сопротивления X_C, поскольку X_C обратно пропорционально f. В результате это приводит к увеличению общего импеданса Z, что подтверждается экспериментальными данными. Такая зависимость имеет важное значение при выборе параметров для анализа нейронной активности. В диапазоне частот сигнала от 7 до 250 Гц значение импеданса разработанного микроэлектрода составило менее 2 MΩ.

Кальциевая визуализация и электрофизиологическая регистрация in vivo

Через несколько дней после фиксации опорной площадки на черепе лабораторной мыши в камере Фарадея проводилась визуализация Ca²⁺ и электрофизиологическая регистрация активности нейронов гиппокампа. Минископ с подключенным беспроводным электрофизиологическим модулем крепился к опорной площадке с помощью магнитов и фиксирующего винта (рис. 9a). Микроэлектрод подключался к беспроводному модулю через переходной шлейф. Результаты одновременной прижизненной визуализации Ca²⁺ и электрофизиологической регистрации во время свободного перемещения лабораторной мыши представлены на рис. 9. Пример исходных данных, полученных с помощью минископа, представлен на рис. 9b.

На рис. 9c представлена спонтанная Ca²⁺-активность нейронов гиппокампа области СА1 в виде относительного изменения интенсивности свечения (∆F/F). Данные были получены после обработки исходных данных (рис. 9b) с использованием программного обеспечения Minian. Зарегистрированные ЛПП показаны на рис. 9d. Полученные результаты подтверждают, что разработанный микроэлектрод в сочетании с GRIN-линзой позволяет проводить одновременную визуализацию Ca²⁺ и электрофизиологическую регистрацию.

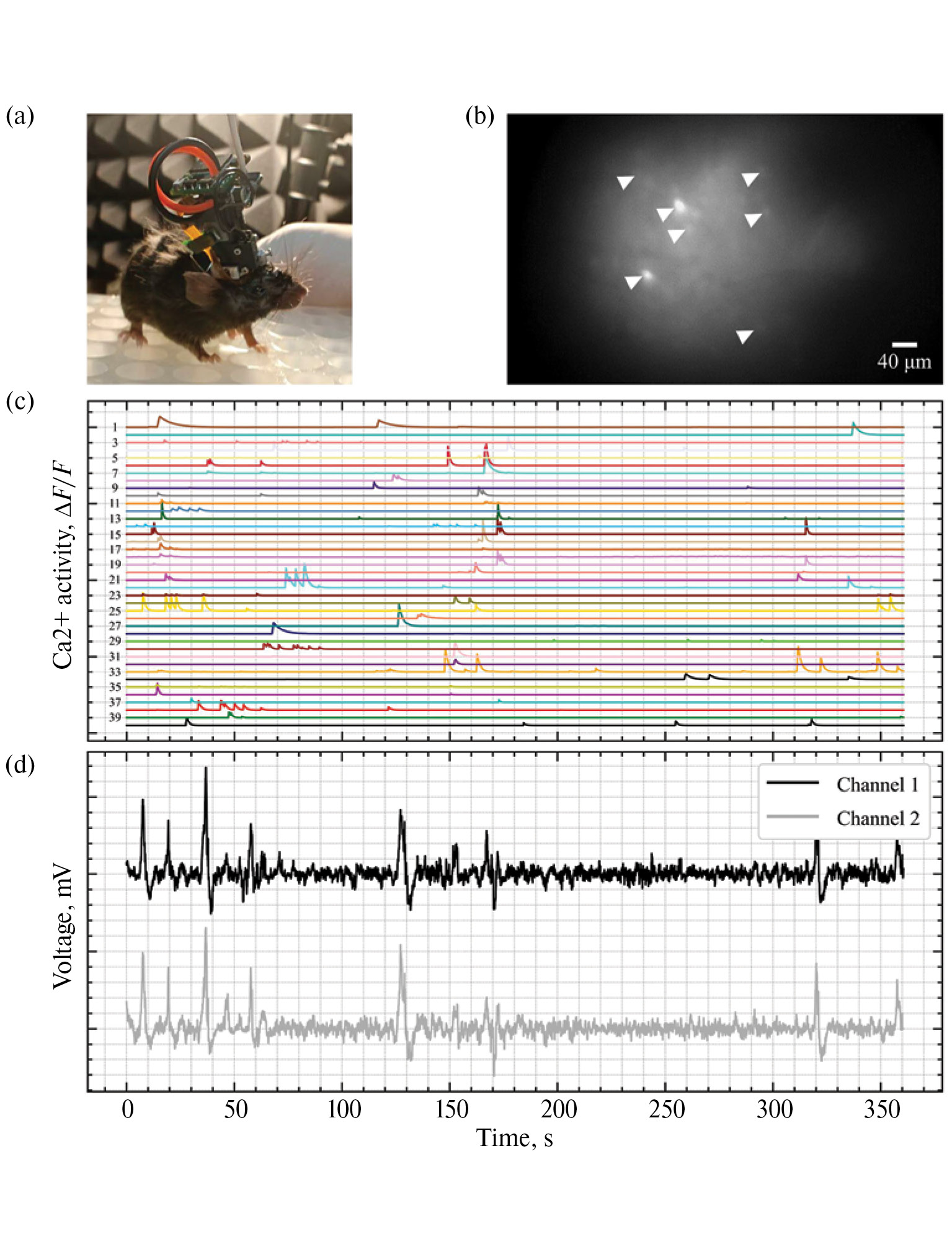

Рис. 9. Одновременная визуализация Ca²⁺ и регистрация локальных полевых потенциалов in vivo: (a) – Фотография системы для одновременной прижизненной кальциевой визуализации и электрофизиологической регистрации у лабораторной мыши во время проведения эксперимента; (b) – Изображение флуоресцирую- щих нейронов (отмечены белыми треугольниками), полученное с помощью однофотонного миниатюрного флуоресцентного микроскопа; (c) – Пример нормированной спонтанной Са²⁺-активности для 40 нейронов области СА1 гиппокампа, идентифицированных программой MiniAn; (d) – Пример электрофизиологической записи, полученной с помощью беспроводного электрофизиологического комплекса во время кальциевой визуализации.



Анализ электрофизиологических данных показал, что среднее значение амплитуды ЛПП составило 0.18 ± 0.01 мВ для первого канала и 0.15 ± 0.01 мВ для второго. Для сравнения: средняя амплитуда шума составила 0.025 ± 0.001 мВ для обоих каналов. Максимальные значения амплитуды ЛПП достигли 0.24 мВ и 0.30 мВ соответственно.

Полученные значения SNR составили 16.94 dB и 15.22 dB для первого и второго каналов соответственно. Мощность сигнала составила 0.034 ± 0.005 Вт для первого канала и 0.025 ± 0.005 Вт для второго. Среднеквадратичное значение для первого и второго каналов составило 0.18 мВ и 0.16 мВ соответственно.

Как было отмечено ранее, первичная обработка данных кальциевой визуализации проводилась с использованием программного обеспечения Minian. Получение средних значений параметров, таких как частота всплесков активности (Burst rate), частота сетевых спайков (Network spike rate) и пиковое значение сетевых спайков (Network spike peak) осуществлялось посредством программного обеспечения NeuroActivityToolkit.

Анализ данных кальциевой визуализации показал, что средняя частота всплесков активности (Burst rate) составляет 0.96 ± 0.15 активных клеток в секунду. Средняя частота сетевых спайков (Network spike rate) достигла значения 3.91 ± 0.21%. Среднее пиковое значение сетевых спайков (Network spike peak) составило 3.63 ± 0.18%.

Далее мы рассчитали коэффициент корреляции Пирсона для оценки степени линейной зависимости между кальциевыми сигналами и регистрируемыми ЛПП. Расчет коэффициента корреляции Пирсона является широко используемым методом статистического анализа [68, 69]. Коэффициенты корреляции вычислялись для каждой пары данных, что позволило оценить, насколько тесно изменения одного сигнала связаны с изменениями в другом. Коэффициенты корреляции Пирсона варьировались от незначительных до умеренных, что указывает на слабую и умеренную линейную зависимость между кальциевыми сигналами и ЛПП. Например, для кальциевого сигнала под номером 1 корреляция с ЛПП первого и второго каналов составила –0.060 и –0.082 соответственно, что указывает на слабую линейную связь. Для кальциевого сигнала под номером 13 корреляция с ЛПП первого и второго каналов составила 0.288 и 0.323 соответственно, что указывает на умеренную положительную корреляцию.

Результаты исследования иллюстрируют эффективность использования GRIN-линзы в сочетании с микроэлектродами для одновременной in vivo визуализации кальциевой активности и электрофизиологической регистрации. Полученные данные подтверждают, что разработанный метод обеспечивает расширенную информацию о нейронной активности во время свободного перемещения лабораторной мыши.

Обсуждение результатов

В данной работе представлен подход, который позволяет одновременно осуществлять наблюдение за кальциевой активностью и регистрацию ЛПП в гиппокампе свободно передвигающихся мышей. Разработанная система включает микроэлектрод, который размещён вокруг градиентной линзы таким образом, что не оказывает влияния на её оптические характеристики. Это обеспечивает отсутствие фотоэлектрических артефактов и искажений при визуализации Ca²⁺.

Размеры регистрирующих контактов разработанного микроэлектрода составили 100 на 20 мкм с межэлектродным расстоянием 300 мкм. Данная конфигурация пригодна для регистрации ЛПП. Микроэлектроды с большими по площади регистрирующими контактами могут одновременно регистрировать активность большего количества нейронов [70, 71], однако они дают эффект усреднения, который снижает пиковую амплитуду сигнала [63, 72]. Также стоит отметить, что большей площади регистрации можно добиться за счет использования более высокой плотности регистрирующих контактов. Если учитывать, что средний размер сомы нейрона гиппокампа области CA1 составляет 15–20 мкм [73], текущая конфигурация микроэлектрода не подходит для регистрации спайковой активности отдельных нейронов. Следовательно, в дальнейшем представляется необходимым увеличение количества регистрирующих контактов, а также уменьшение их размеров и межэлектродного расстояния для улучшения точности и разрешающей способности микроэлектрода. Еще одним улучшением разработанного микроэлектрода может стать замена материала подложки с полиимида на парилен С [74]. Переход на использование парилена С обусловлен его меньшей гигроскопичностью и повышенной устойчивостью к воздействию физиологических сред. Благодаря возможности напыления этого материала создание покрытий из тонких пленок позволит существенно снизить толщину микроэлектрода, что улучшит его функциональные характеристики и уменьшит инвазивность при использовании.

Как было отмечено ранее, импеданс микроэлектрода определяется рядом факторов, включая материал токопроводящих дорожек, покрытие электрода, его геометрию, частоту измерений, среду использования, а также возраст и состояние электрода [11]. Высокий импеданс может негативно влиять на качество записываемых сигналов, увеличивая уровень теплового шума и ухудшая соотношение сигнал-шум [75]. Это особенно важно при регистрации слабых биопотенциалов, таких как нейронная активность [76]. Высокий импеданс также может снижать амплитуду полезного сигнала и повышать чувствительность к электрическим помехам, вызывая фазовые искажения на высоких частотах, что усложняет интерпретацию данных [71, 77]. Разработанный полиимидный микроэлектрод характеризуется низким импедансом, обеспечивающим регистрацию ЛПП без значительного затухания в диапазоне от 7 до 250 Гц [11, 78]. При увеличении частоты сигнала наблюдалось снижение импеданса, которое составило 1.95 ± 0.12 MΩ при 7 Гц, 0.42 ± 0.01 MΩ при 50 Гц, 0.28 ± 0.03 MΩ при 100 Гц, 0.27 ± 0.05 MΩ при 200 Гц и 0.2 ± 0.01 MΩ при 300 Гц. Полученная зависимость объясняется тем, что емкостное реактивное сопротивление X_С обратно пропорционально частоте сигнала, что приводит к уменьшению общего импеданса Z. Снижение импеданса разработанного микроэлектрода было достигнуто благодаря геометрии его регистрирующих контактов (100 × 20 мкм), что увеличило площадь соединения с тканью, а также с помощью покрытия золотом, которое обладает высокой электропроводностью (4.11 × 10⁷ См/м) и химической стабильностью [11].

При дальнейшем усовершенствовании конструкции микроэлектрода, а именно увеличении количества регистрирующих контактов за счет уменьшения их размеров и межэлектродного расстояния импеданс будет возрастать. Для решения этой проблемы необходимым будет применение дополнительных покрытий, таких как PEDOT или чернение платиной (Pt black), которые увеличивают шероховатость и эффективную площадь регистрирующих контактов [79]. Кроме того, дальнейшее снижение импеданса позволит проводить более длительные хронические эксперименты, поскольку с течением времени импеданс микроэлектрода увеличивается вследствие электрохимического износа и инкапсуляции биологическими тканями [80, 81].

Основная цель данной работы заключалась в демонстрации возможностей реализации прижизненной визуализации Ca²⁺ и электрофизиологической регистрации у свободно передвигающихся животных с использованием решений с открытым исходным кодом. Мы продемонстрировали, что предложенная система позволяет одновременно визуализировать Ca²⁺-активность и регистрировать локальные полевые потенциалы. Хотя в настоящей версии статьи основной акцент сделан на описании конструкции микроэлектрода и его технических аспектах, представлен также краткий анализ корреляции кальциевых и полевых сигналов. Однако для проведения полноценного анализа необходимо преодолеть ряд ограничений, в частности, увеличить количество регистрируемых каналов и частоту дискретизации до 1000 Гц. В будущем мы планируем улучшить прошивку беспроводного электрофизиологического модуля для повышения его производительности.

Рассматривая сравнение визуализации Ca²⁺ и электрофизиологической регистрации, следует отметить, что визуализация Ca²⁺ позволяет изучать нейронную динамику сотен клеток и целенаправленно анализировать активность специфических типов нейронов [82, 83]. Также с использованием Ca²⁺-визуализации можно выявить пространственные зависимости между нейронами со схожими паттернами активности [84]. С помощью визуализации Ca²⁺ можно отслеживать активность отдельных нейронов в течение длительного времени для исследования процессов обучения и формирования памяти [85, 86]. Однако этот метод не регистрирует активность напрямую, а фиксирует изменения концентрации внутриклеточного кальция, что косвенно отражает нейронную активность [2, 87]. При этом Ca²⁺-визуализация характеризуется сравнительно низким соотношением сигнал/шум и ограниченным динамическим диапазоном [88]. В дополнение, в процессе анализа поведения животных наблюдаются значительные колебания частоты спайков, которые могут различаться на порядки как в разные поведенческие периоды, так и среди нейронов одного типа [89–91]. Кроме того, корреляция между спайками и кальций-зависимой флуоресценцией может различаться в зависимости от типа нейронов и даже среди отдельных нейронов одного типа [92, 93].

С другой стороны, электрофизиологические записи обеспечивают прямую регистрацию нейронной активности с высоким соотношением сигнал/шум, временной точностью и динамическим диапазоном [20]. Однако этот метод обладает ограничениями, такими как менее точное выявление нейронов с низкой активностью [94] и регистрация небольшого подмножества относительно активных нейронов [20]. Кроме того, возможность отслеживания одной и той же популяции нейронов во времени остаётся сложной задачей из-за зарастания и подвижности микроэлектрода [95, 96]. В отличие от визуализации Ca²⁺ процесс разделения спайков, связанных с отдельными нейронами, может приводить к появлению артефактов, таких как слияние спайков от разных нейронов [94]. Эти особенности делают электрофизиологические и оптические методы взаимодополняющими в комплексных нейробиологических исследованиях. В ряде исследований предпринимались попытки сопоставить визуализацию кальция с электрофизиологической регистрацией, и в целом было выявлено качественное согласие между данными методами, хотя оценки основывались на статических и относительно грубых измерениях [82, 92]. Однако в другом исследовании, в котором сравнивалась активность, зарегистрированная с помощью электрофизиологических и оптических методов от сопоставимых популяций нейронов во время выполнения одной и той же поведенческой задачи, было обнаружено, что различные методы регистрации могут привести к расхождению в результатах [94]. В результате наших исследований была выявлена слабая или умеренная корреляция между Ca²⁺-сигналами и ЛПП. Различия в уровнях корреляции между Ca²⁺-сигналами могут отражать разнообразие функциональной динамики нейронных ансамблей, участвующих в генерации этих сигналов. В нашем случае наиболее вероятно, что такие расхождения связаны с особенностями расположения и удалённостью регистрирующих контактов микроэлектрода, интегрированного с градиентной линзой. Это предположение подчёркивает важность учета геометрических и пространственных аспектов при интерпретации полученных данных. Сопоставление и поиск корреляции между кальциевыми и полевыми сигналами представляет собой сложную и неоднозначную задачу, требующую проведения отдельных масштабных исследований.

В данной работе применялась беспроводная электрофизиологическая система для снижения ограничений передвижения животных, вызванных скручиванием кабелей. Этот проект является переходным этапом к полностью беспроводной системе. В дальнейшем планируется интеграция с беспроводными минископами [97], что позволит исключить проводные соединения и минимизировать риски, связанные с ограничением движений животных во время экспериментов. Кроме того, возможно использование двухфотонных миниатюрных микроскопов, которые позволяют визуализировать активность не только в соме, но и в дендритах и шипиках нейронов у свободно передвигающихся животных [98].

Несмотря на работоспособность предложенного подхода, его использование ограничено проблемами синхронизации между минископом и электрофизиологической системой в процессе регистрации. Данное ограничение связано с аппаратными особенностями беспроводного модуля [58], что предполагает необходимость их преодоления в будущих версиях беспроводной электрофизиологической системы. К тому же, одним из недостатков методики является ручная формовка микроэлектрода вокруг GRIN-линзы, что может влиять на точность позиционирования. Решение этой проблемы предполагается с использованием металлической пресс-формы, где градиентная линза и микроэлектрод будут фиксироваться в зажиме с продольным разрезом цилиндра и упором для выравнивания. Процесс нагрева пресс-формы позволит достичь необходимой формы микроэлектрода для его дальнейшего объединения с GRIN-линзой.

Совместная прижизненная визуализация Ca²⁺ и электрофизиологическая регистрация являются перспективными методами в нейробиологических исследованиях, особенно для изучения воздействия различных фармакологических средств на активность нейронных ансамблей. Сочетание этих методов может применяться при разработке новых терапевтических агентов для лечения или уменьшения клинических проявлений различных нейродегенеративных заболеваний. Данный подход позволяет проводить анализ Ca²⁺- и электрофизиологической активности нейронов у свободно передвигающихся лабораторных животных, что значительно расширяет возможности исследований в области нейробиологии. Важно отметить, что эта методика может способствовать пониманию механизмов функционирования и нарушений в нейронных ансамблях, связанных с поведением, восприятием и когнитивными процессами. В дальнейшем планируется провести анализ активности нейронов гиппокампа лабораторных мышей как дикого типа, так и с моделью болезни Альцгеймера во время оценки условно-рефлекторного замирания, используя разработанный метод одновременной визуализации Ca²⁺ и регистрации ЛПП.

Заключение

В данном исследовании предложено решение по объединению гибкого полиимидного микроэлектрода с градиентной линзой минископа для одновременной визуализации Ca²⁺-активности и электрофизиологической регистрации in vivo в гиппокампе взрослой мыши. Результаты, полученные в ходе данного исследования, подтверждают эффективность предложенного подхода и его применимость для изучения нейронной активности во время проводимых исследований.

Благодарности

Мы благодарны Большаковой Анастасии Викторовне за административную помощь, а также сотрудникам Лаборатории молекулярной нейродегенерации за помощь и полезные советы в написании статьи.

Вклады авторов

Идея работы и планирование эксперимента (Е. А. И., В. Е. К., А. И. Е. и Б. И. Б.), администрирование проекта (Е. А. И., А. И. Е. и О. Л. В.), сбор данных (Е. А. И., В. Е. К. и А. И. Е.), обработка данных (Е. А. И., В. Е. К.), визуализация данных (Е. А. И., В. Е. К.), написание и редактирование манускрипта (Е. А. И., В. Е. К. и А. И. Е), рецензирование и редактирование манускрипта (О. Л. В., Б. И. Б.), получение финансирования (Е. А. И., Б. И. Б.). Все авторы прочитали и согласились с опубликованной версией рукописи.

Финансирование работы

Данная работа финансировалась за счет средств бюджета Российского научного фонда «Исследование кальциевой и электрофизиологической активности нейронов гиппокампа in vivo у мышей с моделью болезни Альцгеймера» (проект № 22–75–00028). Никаких дополнительных грантов на проведение или руководство данным конкретным исследованием получено не было.

Соблюдение этических стандартов

Эксперименты с животными проводились в соответствии с международными рекомендациями по проведению биомедицинских исследований с лабораторными животными и были одобрены Биоэтического комитетом Петербургского политехнического университета Петра Великого, протокол № 4-n-b от 15 января 2024 г.

Конфликт интересов

Авторы данной работы заявляют, что у них нет конфликта интересов.
