Peculiarities of behavior in “soil–water” environment of radiocesium in contaminated area after the accident at Fukushima Dai-ichi NPP

Texto integral

Великое восточно-японское землетрясение 11 марта 2011 г. и последовавшее за ним цунами привели к аварии на АЭС «Фукусима-1», которая, в свою очередь, привела к загрязнению подстилающей поверхности радиоцезием. Атмосферные выпадения в период аварии сформировали радиоактивный след длиной порядка 50–70 км и шириной 20 км [1–4]. Начальное соотношение изотопов ¹³⁴Cs/¹³⁷Cs было близко к 1 [4–6]. Вклад ¹³⁴Cs в загрязнение и формирование мощности дозы уменьшается со временем по сравнению с ¹³⁷Cs вследствие более быстрого радиоактивного распада [7, 8].

Поведение радиоцезия аварийного происхождения в окружающей среде определяется формами его нахождения в аварийных выпадениях и ключевыми характеристиками окружающей среды в зоне загрязнения, ответственными за его подвижность и биологическую доступность [9–12]. Зона загрязнения АЭС «Фукусима-1» характеризуется муссонным климатом с относительно высокой годовой нормой осадков (1200–1800 мм/год). Сильные паводки в период тайфунов (как правило с середины августа по октябрь) способствуют эрозии почв и смыву радиоцезия с загрязненных водосборов и его пространственному перераспределению [7, 13–17].

Территория префектуры Фукусима, загрязненная в результате аварии, характеризуется развитой гидрографической сетью – к ней относится бассейн самой крупной реки этого региона Абукума, а также рек Укедо, Нитта, Уда, Мано, Ота, Одака, Маеда, Кума, Томиока, Иде, Кидо, Нацуй и Саме с их притоками [18, 19]. Все они впадают в Тихий океан. Водосборы рек, протекающих по территории, загрязненной в результате аварии на АЭС «Фукусима-1», стали долговременным источником вторичного загрязнения пресных вод поверхностным стоком и выноса радиоцезия в океан [11, 20, 21]. Более того, смыв с водосборов и перенос по рекам приводят к выносу радиоцезия из зоны отчуждения в условно чистые населенные районы и его накоплению как в донных отложениях водохранилищ, так и на пойме рек [7, 22].

Целью настоящей обзорной статьи является синтез основных особенностей поведения фукусимского радиоцезия в абиотических составляющих системы «почва–вода» и определение перспективных направлений дальнейших радиоэкологических исследований в этой области в зоне аварии на АЭС «Фукусима-1».

ФОРМЫ НАХОЖДЕНИЯ РАДИОЦЕЗИЯ В ВЫПАДЕНИЯХ И ДИНАМИКА ИХ ТРАНСФОРМАЦИИ

Сразу после аварии на АЭС «Фукусима-1» была высказана гипотеза о том, что поступивший в атмосферу и затем выпавший на подстилающую поверхность радиоцезий находился в составе сульфатных аэрозольных частиц размером 0.5–0.6 мкм. Предполагалось, что радиоцезий в этих частицах легко растворим в воде и потому вымывается из атмосферы осадками [23]. К аналогичному заключению пришли авторы работы [24]. В этих работах исследовались атмосферные выпадения, отобранные в г. Цукуба (префектура Ибараки, Япония) в 160 км от АЭС Ф-1. Вместе с тем в других работах [25, 26] даже на удалении 160 км в том же г. Цукуба были обнаружены сферические стекловидные “горячие” частицы диаметром более 2 мкм, содержащие кроме радиоцезия уран и другие элементы, характерные для ядерного топлива и материалов реактора. Позже в составе таких частиц, выброшенных первым блоком АЭС, были обнаружены изотопы плутония [27]. Эти частицы нерастворимы в воде, а поведение их в окружающей среде и, в частности, скорость выщелачивания радиоцезия пока неизвестны. Аналогичные частицы были обнаружены в зоне аварии на АЭС «Фукусима-1» с помощью авторадиографии на образцах почв, растений и грибов [28]. Вблизи АЭС «Фукусима-1» были обнаружены более крупные частицы (порядка 100 мкм) неправильной формы и с более высокой активностью (иногда более, чем 1000 Бк/частицу). Композиционную основу этих частиц составляют силикаты [27, 29].

С точки зрения прогнозирования поведения фукусимского радиоцезия в окружающей среде принципиально важное значение имеет то, что стекловидные горячие частицы нерастворимы в воде и устойчивы в окружающей среде [30]. Для адекватного моделирования поведения фукусимского радиоцезия в окружающей среде критически важной является информация о доле горячих частиц в выпадениях на различных участках следа и скорость выщелачивания радиоцезия из этих частиц в результате их выветривания [12, 31].

Икехара и др. [32, 33] определили количественно долю стекловидных горячих частиц в выпадениях на различных направлениях от АЭС «Фукусима-1». Число горячих частиц в поверхностном слое почвы составляло от 1 до 300 частиц на грамм почвы, а их доля в общей активности почвы составляла от 15 до 80%. Наличие нерастворимых в воде стекловидных горячих частиц существенно влияет на распределение ¹³⁷Cs между твердой и жидкой фазами системы “почва – вода” [34]. Однако изменчивость доли частиц в выпадениях в широких пределах даже на близких участках следа усложняет учет влияния горячих частиц на подвижность и биодоступность фукусимского радиоцезия в окружающей среде и их изменение во времени [31]. Миура и др. [30] обнаружили стекловидные горячие частицы во взвешенном материале р. Кучибуто (правый приток р. Абукума, протекающий через зону отчуждения АЭС «Фукусима-1») в 2011–2016 гг., при этом их доля от общей активности взвеси составляла до 67%.

После выпадения из атмосферы на почву или водные объекты радиоцезий включается в протекающие в них физико-химические и биологические процессы, что приводит к изменению его форм нахождения [9, 12, 35]. Водорастворимая фракция радионуклида сорбируется частицами твердой фазы. При этом основным механизмом адсорбции ионов радионуклидов служит ионный обмен. В настоящее время считается общепринятым представление о том, что высокая сорбционная способность почв и донных отложений по отношению к радиоцезию определяется наличием в них гидрослюд типа иллита [36–38]. В соответствии с установившейся международной терминологией [36] неселективные сорбционные центры, расположенные на поверхности минеральных и органических частиц, обозначают RES (от англ. “Regular Exchange Sites”), а сорбционные центры, расположенные между слоями кристаллической решетки в области их расширенных концов – FES (от англ. “Frayed Edge Sites”). Специфическое расположение FES обусловливает их высокую селективность по отношению к ионам с низкими значениями ионных радиусов в растворе. Поскольку большинство катионов в водных растворах находятся в гидратированном состоянии, то они слишком велики, чтобы приблизиться к FES. Вместе с тем ионы с низкой энергией гидратации, такие как K⁺, Rb⁺, NH₄⁺ и, в особенности Cs⁺, могут легко терять оболочку гидратационной воды и проникать в расширенные концевые области слоев минералов и сорбироваться на расположенных там селективных сорбционных центрах – FES. В то же время ионы с относительно высокой энергией гидратации Ca²⁺, Mg²⁺ и Sr²⁺, окруженные большой гидратационной оболочкой, не способны проникать к FES и сорбируются исключительно на поверхностных сорбционных местах – RES. Таким образом, радиоцезий сорбируется на поверхностных сорбционных местах (RES) неселективно, т. е. коэффициент селективности его сорбции по отношению к другим однозарядным ионам K⁺, Na⁺, NH₄⁺ и др. близок к 1. В то же время коэффициент селективности сорбции Cs на FES по отношению к K⁺ составляет порядка 1000, а по отношению к NH₄⁺ – 200 [37]. Селективные сорбционные места FES составляют относительно небольшую долю общего количества ионообменных сорбционных мест – от 1 до 5% для большинства почв и донных отложений. Вследствие высокой селективности FES по отношению к цезию и ввиду того, что радиоцезий и даже стабильный цезий находятся в очень низких следовых концентрациях в окружающей среде, практически весь радиоцезий в большинстве почв и донных отложений сорбирован на FES.

Обменно-сорбированный радиоцезий затем со временем фиксируется глинистыми минералами при схлопывании концевых расширенных областей слоев кристаллической решетки глинистых минералов, т. е. переходит в необменное состояние. Многочисленные лабораторные и полевые исследования указывают на то, что характерное время фиксации радиоцезия почвами и наносами составляет от нескольких недель до нескольких месяцев в зависимости от их свойств (k_f = 4–20 год^–1) [9, 10, 12, 31]. Многолетние данные о динамике трансформации форм нахождения радиоцезия в почвах и наносах свидетельствуют о существовании обратного процесса по отношению к фиксации – ремобилизации [35, 39]. Стекловидные горячие частицы медленно разрушаются со временем, при этом дополнительное количество радиоцезия переходит в раствор. Совокупность основных процессов трансформации химических форм фукусимского радиоцезия представлена на рис. 1.

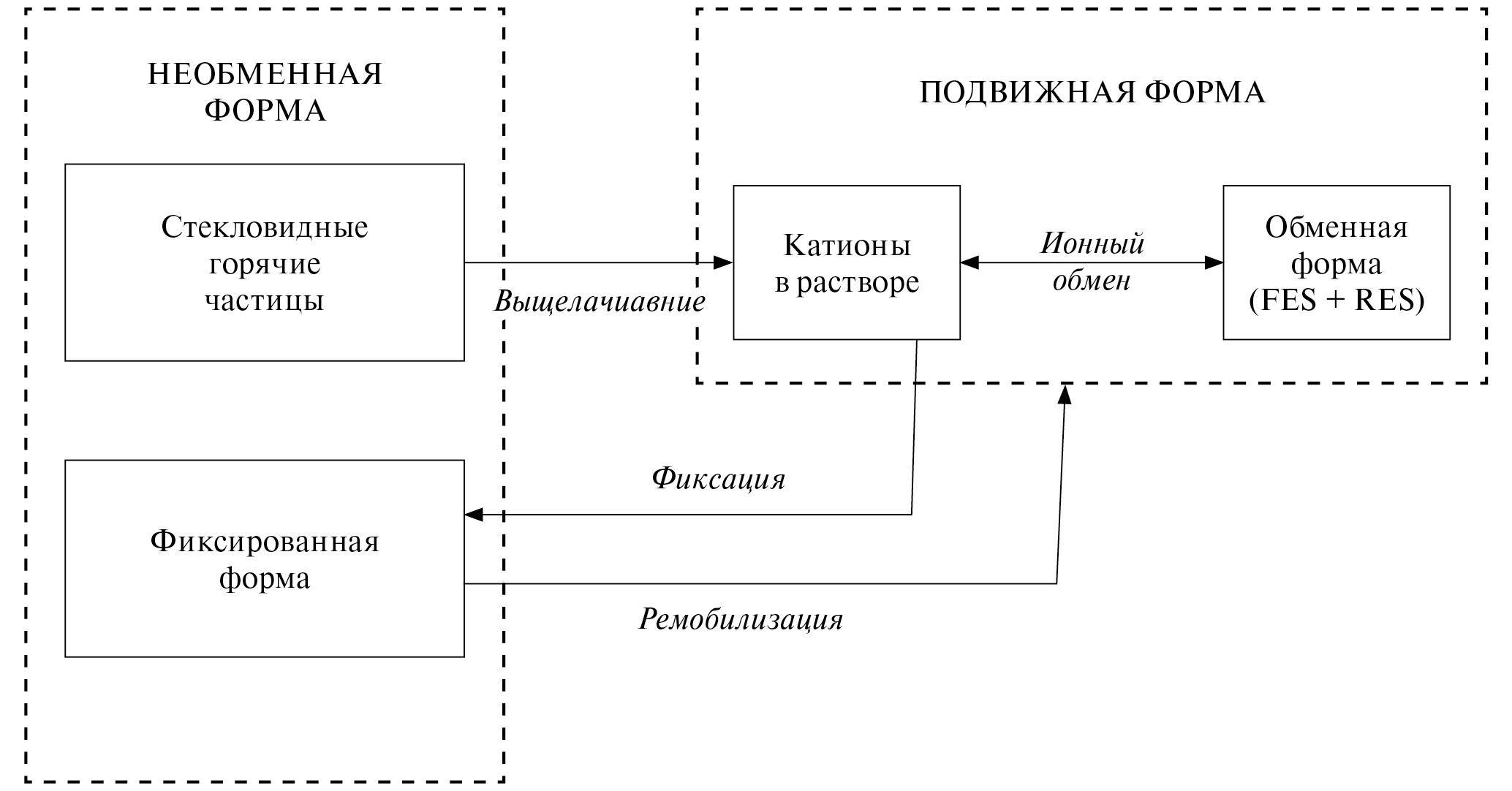

Рис. 1. Схема основных процессов трансформации химических форм радиоцезия фукусимского происхождения в системе “почва–вода”.

Fig. 1. Conceptual model of basic transformation processes of Fukushima-derived radiocesium speciation in the soil–water environment.

Ключевой характеристикой поведения радиоцезия в окружающей среде является его распределение между твердой и жидкой фазами, поскольку оно определяет подвижность и биологическую доступность радионуклида в окружающей среде. Наиболее распространенным параметром, используемым для количественного описания распределения радионуклидов в системе «почва – вода», является коэффициент распределения K_d, равный отношению равновесных концентраций радионуклида в твердой [R]_p и жидкой [R]_d фазах системы [34, 40]:

$K_d=\frac{{\left[R\right]}_p}{{\left[R\right]}_d}$ (1)

[R]_p включает в себя радиоцезий, входящий в состав стекловидных горячих частиц (R_h), обменно-сорбированный радиоцезий (R_ex) и радиоцезий фиксированный глинистыми минералами (R_f) (см. рис. 1). Обменно-сорбированный радиоцезий в любой конкретный момент времени находится в ионно-обменном квазиравновесии с растворенным радиоцезием, в то время как все формы необменного радиоцезия в обмене с раствором не участвуют. Поэтому целесообразно использовать понятие обменного коэффициента распределения $K_d^{ex}$, равного отношению текущей квазиравновесной концентрации обменного радиоцезия в твердой фазе [R]_ex к его концентрации в растворе [R]_d [9, 12, 41]:

$K_d^{ex}=\frac{{\left[R\right]}_{ex}}{{\left[R\right]}_d}={\alpha }_{ex}{K}_d,$ (2)

где α_ex – доля обменной формы радиоцезия в почве или наносах, а K_d – его суммарный коэффициент распределения.

Вскоре после аварии на АЭС «Фукусима-1» было обнаружено, что фукусимский радиоцезий прочно связан с твердыми частицами почв и/или наносов, а его суммарный коэффициент распределения как минимум на порядок превосходит характерные дофукусимские величины [19, 34, 42–44]. Этот факт получил свое подтверждение и в дальнейших долговременных исследованиях [21, 45–49]. В табл. 1 приведены средние значения суммарного коэффициента распределения K_d для основных рек зоны загрязнения после аварии на АЭС «Фукусима-1».

Таблица 1. Значения суммарных коэффициентов распределения ¹³⁷Cs K_d (л/кг) в системе “взвесь – вода” рек загрязненной зоны после аварии на АЭС Ф-1 по опубликованным данным

Table 1. Values of the total distribution coefficients of ¹³⁷Cs K_d (L/kg) in the suspension–water system of the rivers of the contaminated zone after the accident at the F-1 NPP

Повышенные значения K_d в фукусимских реках вызваны, во-первых, высокой связывающей способностью их наносов по отношению к радиоцезию. Это подтверждается высокими значениями потенциалов связывания радиоцезия RIP (Radiocesium Interception Potential) – 2,400–19,400 ммоль/кг для глинистых минералов почв этого района [50]. Между тем, наблюдаемые после аварии на АЭС «Фукусима-1» коэффициенты распределения радиоцезия значительно больше не только наблюдавшихся величин K_d в зоне аварии на Чернобыльской АЭС (ЧАЭС), но и превосходят K_d, наблюдавшиеся в японских реках для радиоцезия глобального происхождения [51, 52]. Поэтому другой возможной причиной, объясняющей столь высокие величины K_d, является наличие в выпадениях после аварии на АЭС “Фукусима-1”, а затем и в почвах и наносах, нерастворимых в воде стеклообразных горячих частиц [30, 31, 34].

Результатом того факта, что все основные реки загрязненной зоны АЭС «Фукусима-1» впадают в Тихий океан [19, 53], стало наблюдаемое явление «скачка» суммарного коэффициента распределения K_d радиоцезия на границе раздела «пресная вода – морская вода». Дело в том, что пресные воды значительно отличаются от морских по содержанию катионов в растворе и, прежде всего, по содержанию калия – основного конкурирующего с радиоцезием катиона за селективные сорбционные центры FES [35]. На границе раздела пресной и морской воды в устье реки K_d резко падает на два порядка величины вследствие резкого роста концентрации калия от нескольких мг/л в реке до 350–400 мг/л в прибрежных водах океана [53–55]. Рост концентрации калия наблюдается в речной воде от верхнего течения к устью вследствие взаимодействия и перемешивания речных вод с морскими в устьевых зонах, в особенности с учетом приливов. Так, в 2018 г. в р. Абукума [K⁺] изменялась с 3.5 мг/л в верхнем течении до 44 мг/л в районе устья в период прилива, а в р. Маеда [K⁺] изменялась с 0.7 мг/л в верхнем течении до 11.5 мг/л в устьевой области [55]. Это приводит к усиленной десорбции и ремобилизации радиоцезия с взвешенных наносов в раствор прибрежных вод океана. В результате более 95% радиоцезия в океане находится в растворенном состоянии [53, 56], в то время как в пресноводных объектах, как правило, основная часть радиоцезия связана с наносами [21, 34, 46, 49]. Значительный вынос загрязненных взвешенных наносов из зоны отчуждения реками в период экстремальных паводков, вызванных тайфунами, приводит к интенсивной десорбции и ремобилизации ¹³⁷Cs и росту его концентраций в прибрежных районах океана [57].

Процессы распада стекловидных горячих частиц фукусимского происхождения и выхода из них радиоцезия трудно поддаются количественному описанию и моделированию вследствие огромного многообразия их размеров, формы и химических характеристик [12, 58]. Для описания кинетики выщелачивания радионуклидов из горячих частиц, т. е. их перехода из нерастворимых горячих частиц в раствор (см. рис. 1), вследствие их разрушения и выветривания, как правило, используется константа скорости первого порядка k_l (год^–1) [12, 59]. Можно было ожидать, что процесс выщелачивания радиоцезия из стекловидных горячих частиц очень медленный. В то же время перешедший в растворенное состояние радиоцезий относительно быстро фиксируется глинистыми минералами почв или наносов [60]. На основе данных лабораторных экспериментов [58] были оценены значения констант скорости выщелачивания радиоцезия из фукусимских горячих частиц, которые оказались равными k_l ≥ 0,043 год^-1 для пресных вод и k_l ≈ 0,44 год^–1 для морских вод [12].

Константа скорости выщелачивания радиоцезия из горячих частиц может быть также оценена косвенным путем из данных долговременного мониторинга. Так, данные мониторинга ¹³⁷Cs в прудах ближней зоны АЭС «Фукусима-1» продемонстрировали постепенное снижение среднегодового значения его общего коэффициента распределения K_d в период с 2015 по 2019 гг. [61], чего не наблюдалось в пре-Фукусимских исследованиях. Начальная и среднесрочная фазы после аварии на ЧАЭС и глобальных выпадений ¹³⁷Cs характеризовались некоторым ростом суммарного K_d в почвах и наносах в результате его фиксации или «старения» [10, 39]. Предполагая, что падение K_d со временем связано с выщелачиванием ¹³⁷Cs из стекловидных горячих частиц, оцененные значения k_l для прудов оказались в пределах 0.12–0.18 год^-1 [61]. Аналогичный временной тренд суммарного K_d радиоцезия с константой скорости k_l = 0.05 год^-1 наблюдался в 2012–2020 гг. для р. Абукума в створе г. Фукусима (район Куроива) [49]. Можно говорить о том, что эти натурные оценки согласуются в разумных пределах с данными лабораторных исследований [58]. При этом можно ожидать, что значения k_l для пресноводных объектов должны быть несколько выше, чем для чистой воды, и ниже, чем для более агрессивных морских вод. Именно в этом диапазоне находятся оцененные значения k_l для натурных данных [12, 61].

САМООЧИЩЕНИЕ ОКРУЖАЮЩЕЙ СРЕДЫ ОТ РАДИОАКТИВНОГО ЗАГРЯЗНЕНИЯ ПОСЛЕ АВАРИИ НА АЭС “ФУКУСИМА-1”

Естественные процессы снижения радиоактивного загрязнения природных сред, за исключением радиоактивного распада, не приводят к уменьшению общего количества радионуклида в окружающей среде, но меняют его распределение в пространстве и времени [62]. Физические процессы естественного самоочищения (адвекция, диффузия и дисперсия) приводят к разбавлению радионуклидов в окружающей среде или их пространственному перемещению (смыв, эрозия, седиментация и речной перенос) [7]. Процессы вертикальной и горизонтальной миграции ведут к постепенному снижению загрязнения почв, особенно ее верхнего слоя [63–66]. Это, в свою очередь, приводит к снижению концентраций радиоцезия как на взвеси, так и в растворе в поверхностном стоке и реках [20, 49, 67].

Геоклиматические условия окружающей среды оказывают существенное влияние на скорость ее самоочищения от радиоактивного загрязнения [7]. Речные водосборы зоны загрязнения АЭС «Фукусима-1» – горные или предгорные с относительно крутыми склонами [68]. Годовая норма осадков в районе АЭС составляет 1500 ± 300 мм/год, что в 2–3 раза превышает количество осадков в зонах загрязнения ЧАЭС и ПО «Маяк» [42, 69].

После выпадения на подстилающую поверхность радиоцезий мигрирует вглубь почвы [8, 31, 42, 64, 65]. Вертикальное распределение радиоцезия в почве принципиально важно с точки зрения формирования мощности внешней дозы радиации, его доступности для смыва поверхностным стоком и ветрового подъема в приповерхностном слое атмосферы, доступности для корневого поглощения растениями и проникновения в грунтовые воды. Радионуклиды мигрируют по профилю почвы с инфильтрационным потоком в растворе и коллоидном состоянии, а также в составе мелких субмикронных частиц почвы [63]. Вертикальная миграция радиоцезия происходит существенно медленнее, чем направленный вниз фильтрационный поток благодаря его сорбции-десорбции и фиксации на частицах почвы (см. рис. 1) [70]. Субмикронные частицы почвы перемещаются по порам, трещинам и пустотам в почве, захватываются фильтрационным потоком (лессиваж), а также в результате жизнедеятельности растений и биоты [63, 71]. Несмотря на многообразие механизмов миграции радиоцезия в почве, она может быть описана адвективно-диффузионным уравнением [70, 72]. Численное решение системы конвективно-диффузионных уравнений для каждой химической формы радиоцезия с учетом их трансформации является наиболее точным моделированием его вертикальной миграции в почве [9, 73, 74].

$\begin{array}{c}\frac{\partial R_i}{\partial t}=\frac{\partial }{\partial x}\left(D_i\frac{\partial R_i}{\partial x}\right)-v_i\frac{\partial R_i}{\partial x}+\\ +\sum k_{ji}{R}_j-\sum k_{ij}{R}_i-\lambda R_i\end{array}$ (3)

с начальными и граничными условиями:

$R_i=R_i^0\delta \left(x-0\right)R_i\left|{}_{x=\infty }\right.=0$,

где D_i и v_i – эффективные коэффициенты дисперсии и скорости адвекции для каждой химической формы i соответственно; k_ij и k_ji – константы скорости соответствующих процессов трансформации и λ – константа скорости радиоактивного распада, равная 0.023 год^–1 для ¹³⁷Cs.

Обращает на себя внимание тот важный факт, что до настоящего времени на невозмущенных незатапливаемых участках максимум концентрации радиоцезия наблюдается в самом верхнем слое почвы [8, 63–65]. Это означает, что изменение во времени вертикального распределения ¹³⁷Cs в почве может приближенно описываться обычным уравнением диффузии, при этом значение эффективного коэффициента дисперсии меняется в пределах 1–9 см²/год в зависимости от свойств почв [42, 63, 64].

Вертикальные профили радиоцезия в пойменных почвах и осадках существенно отличаются от невозмущенных участков почв вследствие как эрозии верхнего слоя пойменных почв, так и осаждения и накопления наносов во время стояния воды на поверхности поймы [7, 42, 75]. Мощные паводки происходят в фукусимской префектуре во время сезонов тайфунов, обычно с середины августа по октябрь. За период после аварии на АЭС «Фукусима-1» в зоне аварии наблюдались два экстремальных паводка в сентябре 2015 г. (тайфун Ито) и в октябре 2019 г. (тайфун Хагибис). Вероятность таких экстремальных паводков оценивается в 4–5% в год [7]. Во время таких паводков течение сносит небетонированные берега рек, наблюдаются оползни крутых склонов. Образующиеся при этом наносы характеризуются низким содержанием ¹³⁷Cs, поскольку они состоят в основном из материала достаточно глубоких слоев почвы, незагрязненных ¹³⁷Cs. Таким образом, экстремальные паводки в загрязненной зоне АЭС «Фукусима-1» часто приводят к естественному самоочищению пойменных территорий рек вследствие эрозии верхнего загрязненного слоя почвы и дополнительного захоронения загрязненных почв осаждающимся чистым материалом из более глубоких слоев почвы на водосборе [16, 75]. Во многих случаях это приводит к существенному снижению мощности дозы внешнего облучения. Константы скорости такого снижения мощности дозы оказались равными, например, 0.2–0.4 год^–1 в 2016 г. [7]. То есть можно утверждать, что тайфуны, проходящие через загрязненные территории после аварии на АЭС «Фукусима-1» зачастую приводят к естественной дезактивации речных пойм.

Вместе с тем в случае прохождения экстремальных паводков на пойменных территориях больших рек могут осаждаться наносы, поступившие с притоков, протекающих по зоне отчуждения АЭС Ф-1 [75]. Такая ситуация, в частности, была реализована во время прохождения тайфуна Хагибис в ноябре 2019 г. на некоторых участках поймы р. Абукума ниже впадения р. Кучибуто, протекающей по зоне отчуждения АЭС «Фукусима-1». На рис. 2 представлены вертикальные профили ¹³⁷Cs в пойменных отложениях р. Абукума в двух точках наблюдения г. Фукусима (район Куроива) и Фушигуро, расположенных ниже по течению от устья р. Кучибуто [75], до тайфуна Хагибис – в октябре 2018 г. и сразу после него – в ноябре 2019 г. Верхний слой пойменных отложений в обеих точках наблюдений оказался загрязнен наносами, отложившимися после тайфуна, в то время как предыдущие отложения в верхнем слое были смыты мощным водным потоком во время тайфуна. По всей вероятности, во время тайфуна Хагибис твердый материал, смытый с загрязненного водосбора р. Кучибуто, был вынесен в р. Абукума и затем осел на наблюдательных участках ее поймы в районе Куроива г. Фукусима [55].

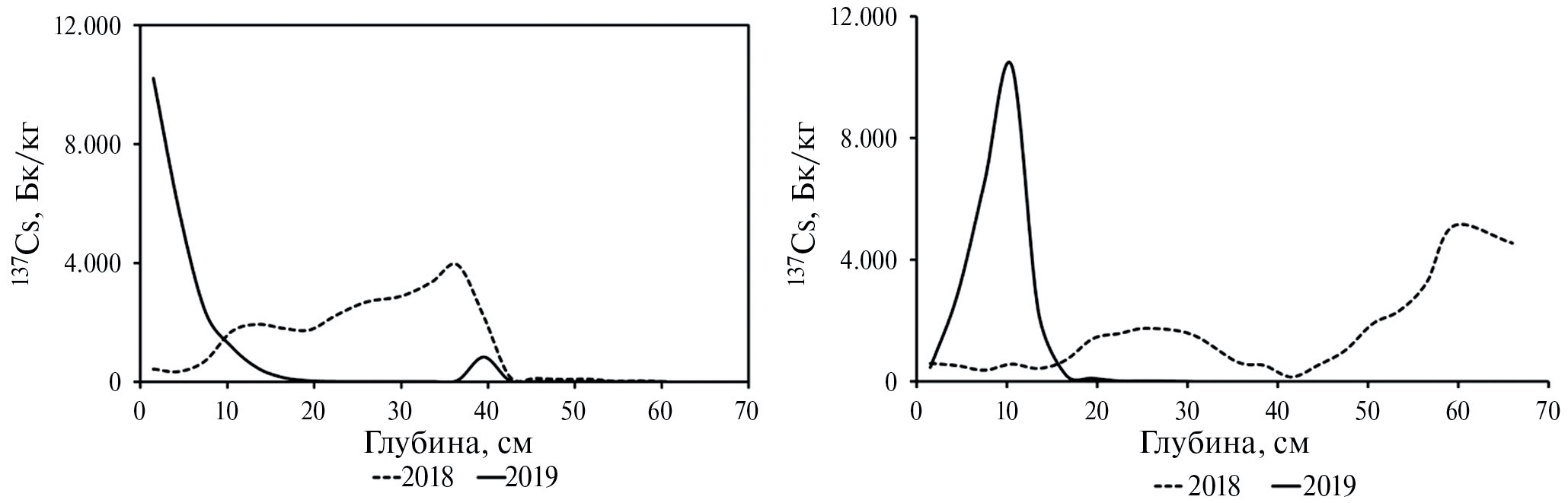

Рис. 2. Вертикальные распределения ¹³⁷Cs в зонах аккумуляции наносов на пойме р. Абукума ниже по течению устья р. Кучибуто, протекающей по зоне отчуждения АЭС «Фукусима-1» в створах Фукусима (район Куроива) и Фушигуро (на основе данных [75]).

Fig. 2. Depth distribution of ¹³⁷Cs in accumulation zones of floodplain sediments of Abukuma River at sites located downstream for the mouth of its right side tributary Kuchibuto River flowing through the FDNPP contaminated zone – Fukushima (Kuroiwa) and Fushiguro, based on the data [75].

Таким образом, учет процессов эрозии и накопления наносов на водосборе и, в особенности на поймах рек, имеет принципиальное значение для прогнозирования перераспределения радиоактивного загрязнения на загрязненных территориях после аварии на АЭС «Фукусима-1» и для принятия решений по их реабилитации и дезактивации. Во многих случаях естественная дезактивация наряду с ограничительными мерами является оптимальной стратегией реабилитации умеренно загрязненных территорий [7, 62].

Авария на АЭС «Фукусима-1» ясно продемонстрировала, что принципиальное значение с точки зрения понимания и прогнозирования поведения радиоцезия в системе “почва–вода” имеют сведения не только о концентрации ¹³⁷Cs в растворе, но и данные о его содержании на взвеси. Отсутствие таких данных для некоторых загрязненных рек может быть восполнено с помощью данных о вертикальном распределении ¹³⁷Cs в донных отложениях их водохранилищ [76, 77]. На загрязненных в результате аварии на АЭС «Фукусима-1» территориях расположены как минимум десять водохранилищ, созданных для управления водными ресурсами в регионе, в том числе для сельскохозяйственного использования [78, 79]. Фактически эти водохранилища перехватывают большую часть радиоцезия переносимого с частицами почвы [80, 81].

Вертикальные профили радионуклидов в донных отложениях водохранилищ могут быть использованы для восстановления или реконструкции концентраций радионуклидов на взвеси, сильно связанных с наносами [77, 82]. Наносы, откладываемые в глубоководных зонах накопления, поступают с потоком речной воды, и, следовательно, с помощью анализа вертикального распределения радионуклида в них можно восстановить изменение во времени концентрации радионуклида на взвеси [22]. Однако для этого необходимо выполнение двух принципиально важных условий: 1) вертикальное перемешивание донных отложений должно быть пренебрежимо малым, с тем чтобы концентрация радионуклида в каждом отдельно взятом слое соответствовала его концентрации на взвеси, поступающей с речной водой в данный момент времени; 2) радионуклид должен быть прочно связан с наносами, а именно его коэффициент распределения должен быть значительно больше 10⁴ л/кг [22, 82], что выполняется для всех рек Фукусимы [34].

Этот подход использовали для колонки донных отложений, отобранной в глубоководной зоне аккумуляции водохранилища Огаки на одной из наиболее загрязненных рек зоны отчуждения АЭС «Фукусима-1» – р. Укедо [22]. На рис. 3 представлено изменение во времени после аварии концентраций ¹³⁷Cs на взвеси и в растворе реконструированных на основе его профиля в колонке донных отложений, отобранной в 2019 г., и их сравнение с данными мониторинга [45, 47] и простейшей эмпирической двухэкспоненциальной моделью [22]. Видно, что результаты реконструкции концентраций достаточно точно отображают их реальный временной ход. Это означает, что описанный метод может быть использован для реконструкции доз облучения биоты и долгосрочного прогнозирования поведения радиоцезия в окружающей среде.

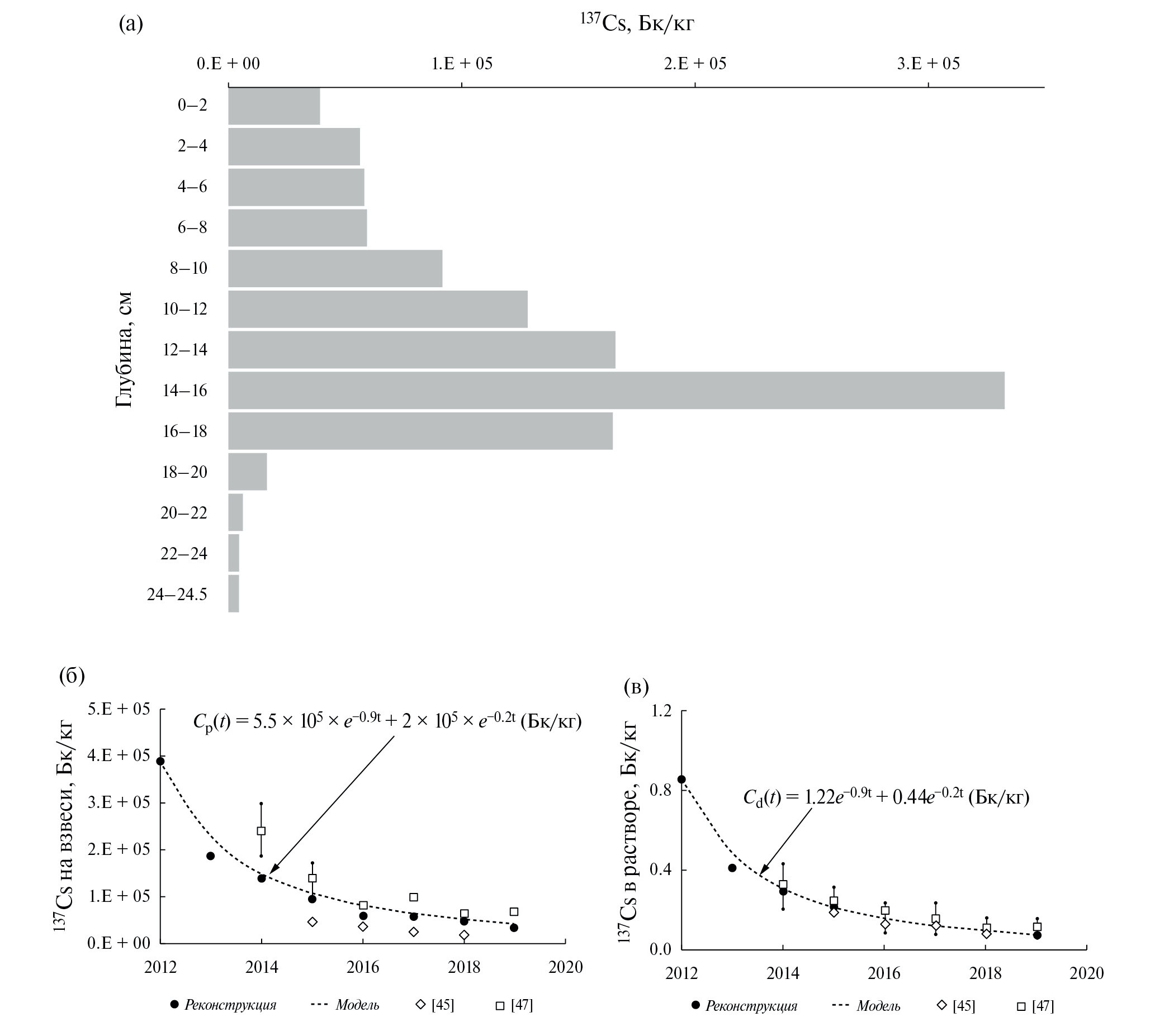

Рис. 3. Реконструкция изменений во времени концентраций ¹³⁷Cs в р. Укедо на основе его вертикального распределения в зоне аккумуляции донных отложений водохранилища Огаки. A – вертикальное распределение ¹³⁷Cs в колонке донных отложений вдхр. Огаки; Б – реконструированная динамика концентрации ¹³⁷Cs на взвеси в р. Укедо в сравнении с данными мониторинга [45, 47] и результатами расчетов по эмпирической двухэкспоненциальной модели; В – динамика реконструированной концентрации ¹³⁷Cs в растворе в р. Укедо в сравнении с данными мониторинга [45, 47] и результатами расчетов по эмпирической двухэкспоненциальной модели.

Fig. 3. Reconstruction of time changes in ¹³⁷Cs activity concentrations in the Ukedo River area based on its depth distribution in Ogaki dam reservoir’s bottom sediments. A – ¹³⁷Cs depth distribution profile for bottom sediment core from the Ogaki dam reservoir taken for reconstruction; B – time dependence of reconstructed particulate ¹³⁷Cs activity concentration in the Ukedo river versus monitoring data [45, 47] and approximation by the empirical two-exponential model; C – time dependence of reconstructed dissolved ¹³⁷Cs activity concentration in Ukedo River versus monitoring data [45, 47] and approximation by the empirical two-exponential model.

МОДЕЛИРОВАНИЕ ДИНАМИКИ КОНЦЕНТРАЦИЙ ¹³⁷Cs В ВОДНЫХ ОБЪЕКТАХ

В начальный период после аварии на АЭС «Фукусима -1» концентрации радиоцезия в реках и других водных объектах были высокими вследствие прямых выпадений из атмосферы на их поверхность [13, 19, 43, 44, 68, 83]. После этого концентрации радиоцезия резко падали вследствие достаточно быстрых процессов его сорбции и фиксации, а также осаждения частиц-носителей на дно [12, 21, 45, 46, 49, 84, 85]. По завершении начального периода после аварии на АЭС «Фукусима-1» определяющим источником загрязнения водных объектов стал смыв радиоцезия с загрязненных водосборов поверхностным стоком [18, 21, 67–69, 86].

До аварии на АЭС «Фукусима-1» временной ход концентрации ¹³⁷Cs в загрязненных реках зачастую описывали простой эмпирической моделью в виде суммы нескольких экспоненциальных функций [87–89]:

$c\left(t\right)=\underset{i}{}{c}_i^0{e}^{-\left(\lambda +k_i\right)t},$ (4)

где c(t) – текущая концентрация ¹³⁷Cs в реке (на взвеси в Бк/кг, а в растворе в Бк/м³ или Бк/л); λ – константа скорости радиоактивного распада ¹³⁷Cs, равная 0.023 год^–1; k_i – подгоночные значения констант скорости первого порядка i-го процесса (год^-1); с_i⁰ – подгоночные параметры, t – время. Этот подход был использован многими исследователями после аварии на АЭС «Фукусима-1» для описания динамики как растворенного ¹³⁷Cs, так и ¹³⁷Cs, содержащегося на взвесях [21, 45–49].

В последнее время достаточно широко используется альтернативный способ описания и прогнозирования долговременной динамики радиоцезия в водных объектах, а именно полуэмпирическая диффузионная модель [20, 90]. Эта модель основана на предположении, что основным источником взвешенного материала в реке является верхний слой почвы ее водосбора, и вертикальное распределение радиоцезия в нем описывается обыкновенным диффузионным уравнением [63]. В этом случае динамика изменения концентрации ¹³⁷Cs в верхнем слое почвы, а следовательно, и на взвеси в поверхностном стоке и затем в реке может быть приближенно описана уравнением [90, 91]:

$C_p\left(t\right)=\frac{{\sigma }_0}{\rho \sqrt{\pi D_{eff}t}}{e}^{-\lambda t}=C_p^0\frac{e^{-\lambda t}}{\sqrt{t}},$ (5)

где σ₀ – начальный средний запас ¹³⁷Cs на водосборе; D_eff – среднее по водосбору значение эффективного коэффициента дисперсии, равное для рекзоны загрязнения 3.5–5.0 см²/год; λ – константа скорости радиоактивного распада ¹³⁷Cs; ρ – средняя объемная плотность верхнего слоя почв на водосборе; t – время.

Подставляя уравнение (1) в (5), изменение во времени концентрации ¹³⁷Cs в растворе может быть приближенно описано уравнением [90, 91]:

$c_d\left(t\right)=\frac{{\sigma }_0}{\rho K_d\sqrt{\pi D_{eff}t}}{e}^{-\lambda t}.$ (6)

Достоинством этой модели является то, что одно и то же несложное уравнение может быть использовано для описания динамики ¹³⁷Cs в реках для широкого диапазона времени после аварии, за исключением относительно короткого начального периода, когда загрязнение определяется прямыми выпадениями на водную поверхность. При этом используются всего два параметра D_eff и K_d, имеющих ясный физический смысл.

На рис. 4 представлена зависимость среднегодовых концентраций растворенного ¹³⁷Cs в створе Фукусима (район Куроива) р. Абукума в 2012–2019 гг. и результаты расчетов по диффузионной модели. Следует отметить, что нередко концентрации ¹³⁷Cs в реках и озерах Фукусимы падают несколько быстрее, чем это прогнозируется по диффузионной модели [12]. Существуют две главные причины для этого. Во-первых, реализация масштабной программы по дезактивации загрязненных почв региона, включая водосборные почвы [92, 93]. Во-вторых, процессы формирования поверхностного стока в Фукусиме достаточно специфичны вследствие значительного количества осадков, выпадающих в течение короткого промежутка времени, особенно во время прохождения тайфунов, и высокой мощности водных потоков во время паводков [69, 79]. В результате подповерхностные – более глубокие слои почв включаются в процессы эрозии поверхностным стоком с более низкими концентрациями ¹³⁷Cs, что приводит к ускорению снижения его концентраций на взвеси и в растворе поверхностного стока [7].

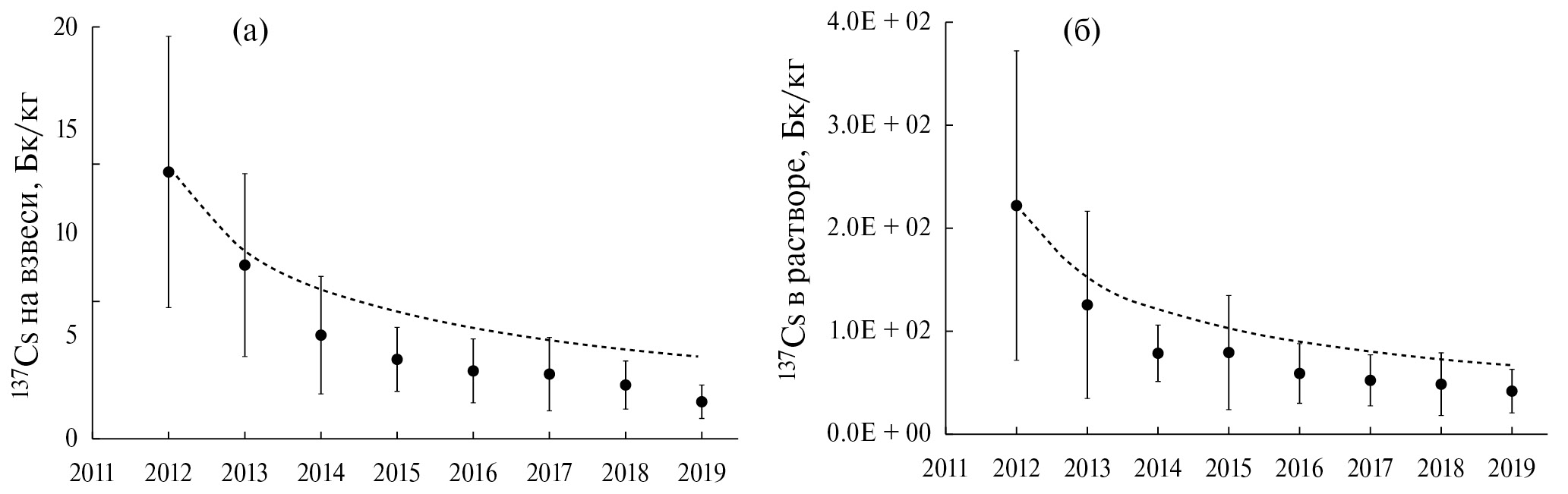

Рис. 4. Динамика изменения концентраций ¹³⁷Cs на взвеси и в растворе в р. Абукума в створе Фукусима (Куроива) в 2012–2019 гг. по данным [49] в сравнении с прогнозом по полуэмпирической диффузионной модели [90] (пунктирная линия).

Fig. 4. Time changes of annual mean particulate and dissolved ¹³⁷Cs activity concentrations in Abukuma River at Fukushima city (Kuroiwa) in 2012–2019 based on the data of [49] against diffusional model prediction [90] (dotted line).

Для описания процесса переноса радионуклида в системе «водосбор – река» широко используются величины нормированных коэффициентов смыва [19, 20, 49, 67, 68]:

$n_p=\frac{\stackrel{}{\overline{c_p}}}{\sigma };n_d=\frac{\stackrel{}{\overline{c_d}}}{\sigma },$ (7)

где $\overline{c_p} \mathrm{и} \overline{c_d}$ – среднегодовые концентрации радионуклида в реке на взвеси и в растворе соответственно; σ – текущее значение среднего запаса радионуклида на водосборе. Вследствие вертикальной миграции радионуклида в почве водосбора и постепенного снижения его концентрации в ее верхнем слое нормированные коэффициенты «твердого» и «жидкого» смыва зависят от времени. Существенным достоинством нормированных коэффициентов смыва является то, что на их основе может быть выполнен прогноз смыва радионуклидов с загрязненных водосборов и их концентрации в реках и водоемах. Для оценки доли смытого радионуклида в растворе достаточно умножить нормированный коэффициент «жидкого» смыва n_d на ожидаемую величину слоя стока рассматриваемого события или периода стока. Чтобы рассчитать долю смытого радионуклида на взвеси, необходимо умножить нормированный коэффициент “твердого” смыва n_p на прогнозную величину выноса твердого материала рассматриваемым событием стока [9, 94]. Именно таким образом осуществлялся прогноз загрязнения поверхностных вод на загрязненных территориях сразу после аварии на ЧАЭС в результате весенних и дождевых паводков [95].

Изменение во времени нормированных коэффициентов «твердого» и «жидкого» смыва ¹³⁷Cs в период среднесрочной и долговременной фаз после аварии на АЭС «Фукусима-1» в соответствии с полуэмпирической диффузионной моделью может быть представлено следующим образом [90]:

$n_p\left(t\right)=\frac{1}{\rho \sqrt{\pi D_{eff}t}}=\frac{n_p^0}{\sqrt{t}};n_p^0={\left(\rho \sqrt{\pi D_{eff}}\right)}^{-1},$ (8)

$\begin{array}{c}{n}_d\left(t\right)=\frac{1}{\rho K_d\sqrt{\mathrm{\pi }{D}_{eff}t}}=\frac{n_d^0}{\sqrt{t}};\\ n_d^0={\left(\mathrm{\rho }{K}_d\sqrt{\mathrm{\pi }{D}_{eff}t}\right)}^{-1}.\end{array}$ (9)

Уменьшение со временем нормированного коэффициента «твердого» смыва для фукусимских рек описывается диффузионной моделью при значении ключевого параметра D_eff = 3.5–5.0 см²/год, в то время как нормированный коэффициент «жидкого» смыва описывается моделью при D_eff = 3,5–5,0 см²/год и K_d = 2,5 × 10⁵ л/кг в случае рек Укедо и Ота [90] и K_d = 6,0 × 10⁵ л/кг в случае р. Абукума [12]. Важно, что эти значения входных параметров соответствуют экспериментальным данным, полученным для этих рек и почв их водосборов [45, 49, 63].

СЕЗОННЫЕ КОЛЕБАНИЯ КОНЦЕНТРАЦИЙ ¹³⁷Cs В ВОДНЫХ ОБЪЕКТАХ

Данные долговременных наблюдений и мониторинга указывают на наличие регулярных колебаний концентрации растворенного ¹³⁷Cs в реках Фукусимы, т. е. рост его концентрации летом и снижение – зимой [45, 49, 67, 96]. Аналогичные сезонные колебания наблюдались для прудов, озер и водохранилищ на загрязненной территории в результате аварии на АЭС «Фукусима-1» [97–100]. Как правило, амплитуда таких сезонных колебаний, т. е. отношение максимальной летней концентрации ¹³⁷Cs к минимальной зимней его концентрации составляет 2–3 раза. На рис. 5 представлен сезонный ход концентрации растворенного ¹³⁷Cs в пруде Сузуучи г. Окума в 2016 и 2017 гг. [61, 99].

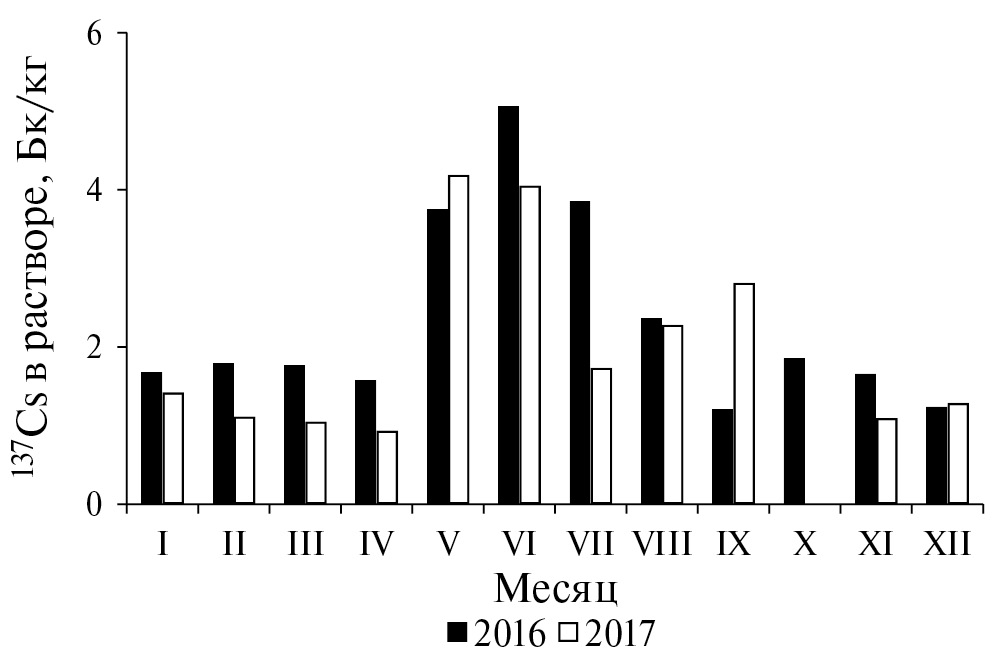

Рис. 5. Сезонный ход концентраций растворенного ¹³⁷Cs в воде мелиоративного пруда Сузуучи в г. Окума в ближней зоне АЭС «Фукусима-1» в 2016 и 2017 гг. по данным [61].

Fig. 5. Seasonal variations of dissolved ¹³⁷Cs activity concentration in water of Suzuuchi irrigation pond in Okuma town at FDNPP exclusion zone in 2016 and 2017 [61].

Очевидно, что сезонные изменения температуры воды влияют на скорость ионно-обменной десорбции ¹³⁷Cs в соответствии с уравнением Гиббса – Гельмгольца, записанного для обменного коэффициента распределения ¹³⁷Cs – $K_d^{ex}$[61, 101]:

$\frac{\partial ln{K}_d^{ex}}{\partial \left(\frac{1}{T}\right)}=-\frac{\Delta H}{R},$ (10)

где ΔH – энтальпия десорбции ¹³⁷Cs с взвеси в раствор при температуре T (^oK); R – газовая постоянная, равная 8.3 кДж/моль; ΔH = – E_A, где E_A – is энергия активации по Аррениусу [102, 103]. Полученные оценки E_A были около 20 кДж/моль для фукусимских рек [49, 67] и прудов [61, 99], что соответствует данным лабораторных исследований с отложениями на площадке Хэнфорд в США [101].

Для объяснения сезонных регулярных колебаний концентрации ¹³⁷Cs чернобыльского происхождения в озерах и прудах была выдвинута гипотеза об образовании аммония в результате разложения органического вещества в восстановительных условиях при недостатке кислорода либо при существенной стратификации, либо при избытке органического вещества. Накопление аммония приводит летом к десорбции ¹³⁷Cs с наносов и отложений, что приводит к увеличению его концентрации в растворе [104–106]. Фукусимские реки, как правило, мелководные и быстротекущие и поэтому характеризуются пренебрежимо малыми концентрациями аммония. В то же время в стоячих водоемах Фукусимы, таких как озера, пруды или водохранилища, разложение органического вещества в восстановительных условиях придонной области может приводить к образованию и накоплению аммония в поровой воде донных отложений, который может приводить к десорбции и ремобилизации ¹³⁷Cs в поровой воде, что, в свою очередь, приведет к росту его концентрации в водной колонке водоема [31, 97, 98]. В соответствии с теорией ионного обмена обменный коэффициент распределения ¹³⁷Cs при постоянной температуре зависит от концентрации в растворе конкурентных по отношению к цезию обменных катионов калия и аммония следующим образом [36, 107, 108]:

$K_d^{ex}=\frac{RI{P}^{ex}\left(K\right)}{\left[K^{+}\right]+K_c\left(N{H}_4/K\right)\left[N{H}_4^{+}\right]}$, (11)

где RIP^ex(K) – обменный потенциал связывания радиоцезия, свойство почв или наносов, характеризующее их способность селективно сорбировать радиоцезий на центрах FES глинистых минералов [31, 37, 107, 108]; K_c(NH₄ / K) – коэффициент селективности адсорбции аммония на FES по отношению к калию. Согласно [107, 108] для более 100 изученных типов почв и наносов K_c(NH₄ / K) =5 ± 2. Уравнение (11) ясно показывает, что поиск корреляций концентрации растворенного ¹³⁷Cs отдельно с концентрацией калия или аммония является бессмысленным в тех случаях, когда оба эти конкурента ¹³⁷Cs присутствуют в растворе в значимых количествах и имеют сравнимый вклад в десорбцию ¹³⁷Cs.

Объединяя уравнения (10) и (11), сезонные вариации $K_d^{ex}\left({}_{}{}^{137}Cs\right)$ и концентрация растворенного ¹³⁷Cs – [¹³⁷Cs]_d в водном объекте могут быть представлены следующим образом:

$K_d^{ex}\left({}_{}{}^{137}Cs\right)=\frac{K_0}{\left(\left[K^{+}\right]+5\left[N{H}_4^{+}\right]\right)\times e^{-\frac{E_A}{RT}}}$, (12)

${\left[{}_{}{}^{137}Cs\right]}_d=C_0{e}^{-\frac{E_A}{RT}}\times (\left[K^{+}\right]+5\left[N{H}_4^{+}\right])$, (13)

где K₀ и C₀ – постоянные в течение индивидуального календарного года.

По-видимому, сезонный ход растворенного радиоцезия в реках Фукусимы обусловлен исключительно изменением температуры воды, поскольку концентрация аммония в реках, как правило, пренебрежимо мала, а концентрация калия в их воде не демонстрирует регулярных сезонных колебаний. Для прудов, озер и водохранилищ ситуация более усложняется в условиях, когда образуется аммоний, а его вклад в десорбцию радиоцезия становится преобладающим или хотя бы сравнимым с вкладом калия. Можно ожидать, что использование уравнений (12) и (13) должно снизить разброс экспериментальных точек на графиках зависимостей $K_d^{ex}-\left(\left[K^{+}\right]+5\left[N{H}_4^{+}\right]\right) \text{ и l}n{K}_d^{ex}-\frac{1}{T}$ и $K_d^{ex}-\left(\left[K^{+}\right]+5\left[N{H}_4^{+}\right]\right) \text{ и l}n{K}_d^{ex}-\frac{1}{T}$ для полевых наблюдений, особенно для прудов, озер и водохранилищ [31, 47, 61, 97, 98]. Между тем применимость и универсальность предложенной здесь физико-химической модели сезонных вариаций растворенного радиоцезия в водных объектах необходимо проверить в будущем на основе наблюдений на большем количестве рек, прудов, озер и водохранилищ загрязненных территорий.

ВЫВОДЫ

Авария на АЭС «Фукусима-1» в марте 2011 г. привела к загрязнению обширных территорий о-ва Хонсю (Япония) радиоактивным радиоцезием и, соответственно, возобновила интерес к поведению радиоцезия в специфических геоклиматических условиях Японии. Радиоэкологические исследования в зоне загрязнения АЭС «Фукусима-1» после аварии подтвердили, что поведение радионуклидов аварийного происхождения в окружающей среде определяется их формами нахождения в выпадениях и характеристиками окружающей среды.

Было обнаружено, что радиоцезий фукусимского происхождения сильно связан с частицами почвы и наносов, что потенциально повышает самоочищающую способность водных объектов, расположенных на загрязненных территориях, и снижает его биодоступность.

До 80% выпавшего радиоцезия на почвенный покров входили в состав нерастворимых в воде стекловидных микрочастиц (CsMPs). Эти частицы очень устойчивы в окружающей среде, и скорость их разложения еще предстоит изучить и выяснить в будущем.

Относительно высокая норма осадков в зоне загрязнения и крутые склоны водосборов способствуют эрозии наносов и смыву радиоцезия, особенно во время проходящих тайфунов. Экстремальные паводки во время тайфунов приводят к существенному перераспределению радиоцезия на речных водосборах и, в особенности, их пойменных участках.

Вертикальное распределение ¹³⁷Сs в донных отложениях водохранилищ при определенных условиях отражает изменение во времени концентрации ¹³⁷Сs в реке и может использоваться для его восстановления в отсутствие данных мониторинга.

¹³⁷Сs фукусимского происхождения в водных объектах демонстрирует регулярные сезонные колебания: рост его концентрации летом и снижение – зимой. Показано, что существуют два основных механизма, отвечающих за сезонные изменения концентрации растворенного ¹³⁷Сs – температурная зависимость десорбции радиоцезия с взвешенного материала и ремобилизация радиоцезия катионами аммония, образующимися при разложении органического вещества в восстановительных условиях при недостатке кислорода. Получено уравнение, описывающее сезонный ход концентрации растворенного радиоцезия в водных объектах с учетом двух основных факторов – температуры воды и комбинированной концентрации основных конкурентных катионов.

Важным вызовом для современной радиоэкологии является детальное понимание механизма и достоверное прогнозирование ремобилизации ¹³⁷Сs с речной взвеси на границе раздела «река – океан» в устьевых и эстуарных водах.

БЛАГОДАРНОСТИ

Автор признателен за сотрудничество и полезные обсуждения сотрудникам Института радиоактивности окружающей среды Фукусимского университета (Япония) К. Нанба и Й. Вакияма, а также сотрудникам Московского государственного университета им. М.В. Ломоносова (РФ) В.Н. Голосову, М.М. Иванову и Н.В. Кузьменковой.

ФИНАНСИРОВАНИЕ

Настоящая работа была выполнена при финансовой поддержке Министерства науки и высшего образования Российской Федерации (соглашение 075-15-2024-614).
