An investigation of the electrical properties and microstructure of Ni/Ce0.8Gd0.2O2, composite-based anode for a solid oxide fuel cell fabricated by 3D printing
- Autores: Asmedianova A.D.1,2, Titkov A.I.1
-
Afiliações:
- Institute of Solid State Chemistry and Mechanochemistry, Siberian Branch, Russian Academy of Sciences
- Novosibirsk State University
- Edição: Volume 60, Nº 1 (2024)
- Páginas: 79-84
- Seção: Articles
- URL: https://bakhtiniada.ru/0424-8570/article/view/259415
- DOI: https://doi.org/10.31857/S0424857024010107
- EDN: https://elibrary.ru/GGCMMA
- ID: 259415
Citar
Texto integral
Resumo
In this work, a series of planar anode billes for a solid oxide fuel cell based on NiO/Ce0.8Gd0.2O2 (NiO/GDC) was fabricated using the microdroplet 3D printing method with a pneumatic metering valve. The porosity and shrinkage coefficient during sintering of the anode billes, depending on the method of fabrication, have been investigated.
Anode billes were reduced in a hydrogen flow, and the effect of printing parameters on the morphological, structural, and electrochemical characteristics of NiO/Ce0.8Gd0.2O2 cermet was studied. The use of 3D printing was found to increase the porosity of the Ni/GDC composite from 7 to 23% as compared to that of the sample prepared by means of casting, while the value of electrical conductivity, (2.82 ± 0.06)·103 S/cm, remains high.
Palavras-chave
Texto integral
Исследование электрических свойств и микроструктуры анода твердооксидного топливного элемента на основе композита Ni/Ce0.8Gd0.2O2, сформированного с использованием 3D-печати1
ВВЕДЕНИЕ
Твердооксидные топливные элементы (ТОТЭ) являются перспективными электрохимическими генераторами энергии, обладающими наибольшей эффективностью (до 65%) среди топливных элементов (ТЭ) [1]. В настоящее время ведется поиск и исследование возможности разработки новых геометрий и сборок ТОТЭ для повышения их эффективности, стабильности и надежности [2]. Одним из основных лимитирующих факторов в развитии ТЭ является сложность их производства, которая предполагает высокую точность при изготовлении частей ТЭ со сложной микро- и макроструктурой, относительную дешевизну и высокую воспроизводимость процессов производства. В последнее десятилетие в области изготовления ТЭ активно развиваются аддитивные технологии (АТ), позволяющие сократить количество технологических стадий производства, увеличить коэффициент использования материала, улучшить эксплуатационные и мощностные характеристики ТОТЭ, усовершенствовав геометрию и микроструктуру, а также сформировать уникальную текстуру и форму изделия [1]. В частности, микрокапельная, и в случае использования низковязких печатных композиций – чернил, струйная печать является многообещающей альтернативой для изготовления компонентов ТОТЭ благодаря бесконтактному и контролируемому процессу печати [1, 3]. За счет использования различных систем дозирования могут быть сформированы пленки и объекты с различным разрешением и размерами в довольно широком диапазоне. Так, при использовании пьезоэлектрических печатных головок, формирующих пиколитровые капли, могут быть получены пленки от 50–100 нм до нескольких микрометров путем печати низковязких чернил. При этом к чернилам предъявляются довольно жесткие требования по вязкости, стабильности, однородности, содержанию и размерам частиц наполнителя [3]. При использовании пневматических дозирующих систем диапазон используемых материалов может быть существенно расширен, поскольку в данном случае требования к печатной композиции гораздо менее жесткие. В этом случае для дозирования могут быть использованы чернила и пасты в очень широком диапазоне вязкости композиции и содержания, а также размеров твердой фазы [4, 5]. Дозирующие системы позволяют формировать капли с объемом, который может варьироваться в широком диапазоне от нескольких нанолитров до микролитров, что позволяет формировать объекты в широком диапазоне размеров. Однако в литературе достаточно мало систематических исследований, посвященных как физико-химическим, так и технологическим особенностям данного вида печати для создания двумерных и трехмерных объектов.
Для традиционного электролитного материала – оксида циркония, стабилизированного оксидом иттрия (YSZ), – необходимы температуры 700–750 oС для активации ионного транспорта [6]. В настоящее время активно разрабатываются и испытываются материалы, способные работать при более низких температурах, в так называемой среднетемпературной области 400–600 oС [7]. Перспективным материалом для использования в среднетемпературной области является оксид церия, легированный оксидом гадолиния (GDC), который, наряду с высокой смешанной проводимостью в восстановительной атмосфере, также обладает высокой каталитической активностью при разложении CO2 и проявляет устойчивость к образованию углерода и сульфидов [8]. Использование керметного анодного материала Ni/GDC, который образуется при восстановлении NiO во время работы ТОТЭ, позволяет достичь высокой электронной проводимости [9]. Также GDC выступает в роли жесткого каркаса, предотвращая спекание частиц Ni между собой, и выравнивает коэффициенты теплового расширения между слоями анода и электролита [10]. Имеющиеся работы по исследованию свойств керметов для ТОТЭ сфокусированы на изучении анодных заготовок NiO/GDC, несмотря на то, что свойства композита Ni/GDC являются более важными для изучения анодной системы в реальных условиях работы ТОТЭ.
Целью данной работы является исследование морфологических, структурных и электрохимических характеристик анода твердооксидного топливного элемента на основе композита Ni/Ce0.8Gd0.2O2, сформированного с применением метода микрокапельной 3D-печати с использованием пневматического дозирующего клапана.
ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ
Материалы и методика получения пасты для печати
Для синтеза композитных материалов использовали оксид никеля (II) (SOFCMAN, Китай, ≥ 99.5%), оксид церия, стабилизированный оксидом гадолиния 20 мол.% GDC20 (SOFCMAN, Китай, ≥ 99.5%), бутилгликоль 99% (Sigma Aldrich), полимер поливинилбутираль (PVB) (Sigma Aldrich), пластификатор дибутилфталат (DBF) 99% (Sigma Aldrich), дисперсант BYK (BYK Chemie). Для получения композитного материала NiO/GDC проводили предварительное измельчение порошков оксида никеля (II) и GDC в лабораторной погружной бисерной мельнице APS (VMA-Getzmann, Германия). Для приготовления пасты PVB, DBF и BYK растворяли в бутилгликоле и помещали в бисерную мельницу, затем добавляли порошки NiO и GDC (60/40 мас.%) и диспергировали при скорости вращении ротора мельницы 4500 об/мин в течение 2 ч.
Аппаратура и физические методы исследования
Печать образцов проводили на лабораторном 3D-принтере, изготовленном по индивидуальному заказу. Принтер сочетает в себе возможность использования различных систем дозирования низковязких и высоковязких композиций для 3D-печати различных материалов [4]. Все эксперименты по печати проводили с использованием пневматического дозирующего клапана с соплом диаметром 0.25 мм (Nordson Corporation, Германия – США). Температура подложки для печати 150 oС. Процесс спекания керамики проводили в камерной высокотемпературной электропечи ПВК-1,6–5–220 В (НПП “Теплоприбор”, Россия). Процесс восстановления проводился в проточной печи длиной 20 сантиметров. Образцы помещались внутрь кварцевой трубки, поток газов регулировался с помощью газового смесителя, нагрев проводился в среде водород/аргон в объемных соотношениях – 1 : 1. Расход – 30 мл/мин. Образец нагревался со скоростью 300 oС в час до температуры 600 oС, затем выдерживался 1 ч.
Исследование образцов методом сканирующей электронной микроскопии (СЭМ) проводили с использованием сканирующего электронного микроскопа TM1000 (Hitachi Ltd., Япония). Для измерения пористости образцов проводили анализ большой выборки микрофотографий СЭМ в программе imageJ. Коэффициент усадки рассчитывали, исходя из измерения линейных размеров образца анодной заготовки до и после спекания. Электропроводность анода рассчитывали из данных измерения электрического сопротивления образцов известной геометрии двухконтактным методом с помощью цифрового мультиметра (Vici, Китай).
РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ
В табл. 1 приведены основные характеристики пасты для печати на основе композита NiO/GDC.
Таблица 1. Характеристики аттестованной пасты
Процентильные значения распределения частиц по размерам, мкм | Вязкость, мПа·с (при скорости сдвига 10 с-1) | Содержание твердой фазы, вес.% |
0.51(D50) 1.15(D90) | 453 | 60 |
Подробно процесс изготовления и характеризации пасты для печати на основе композита NiO/GDC описаны в статье [5]. В результате оптимизации процесса 3D-печати было установлено, что оптимальными параметрами для рабочей пасты являются частота открытия клапана 20 Гц и длительность открытия клапана 700 мс [5].
Также методом литья была изготовлена серия образцов анодных заготовок NiO/GDC. Для этого в тефлоновую форму заливали пасту, которую затем помещали в сушильный шкаф при температуре 100 oС, что является аналогом традиционного метода изготовления ТОТЭ-шликерного литья [11].
Далее образцы анодных заготовок подвергались высокотемпературной обработке. В статье [5] описан процесс оптимизации параметров отжига (скорость и температура выдержки для отжига органических компонент), исходя из данных термогравиметрии. В качестве конечной температуры отжига было выбрано значение 1400 оС.
Микроструктура образцов NiO/GDC исследована методом электронной микроскопии (рис. 1). Видно, что образец, полученный 3D-печатью, имеет микроструктуру, характеризующуюся большим количеством пор. При этом наблюдаются вытянутые пустоты, наиболее вероятно, образующиеся в результате частичного удаления органических компонент на стадии печати, что является источником дополнительной (межслоевой) пористости (рис. 1).

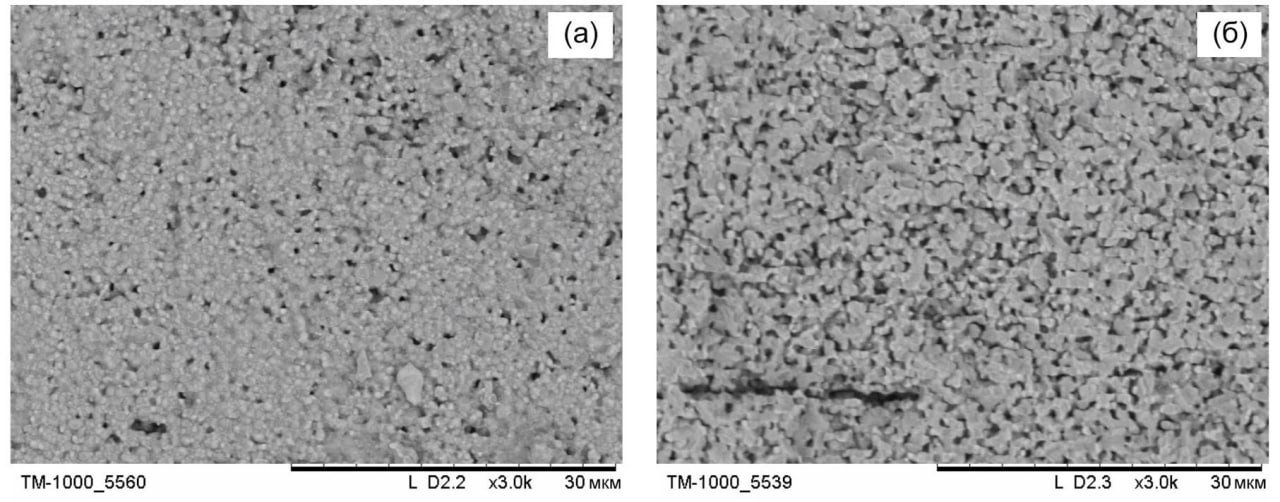

Рис. 1. Микрофотографии композитной анодной заготовки NiO/GDC, полученной методом: литья (а), 3D-печати (б).
Были получены численные значения пористости и коэффициента усадки при спекании анодных заготовок в зависимости от метода изготовления (табл. 2).
Таблица 2. Значения пористости и коэффициента усадки композитов NiO/GDC
Метод изготовления | Пористость, % | Коэффициент усадки, % |
литье | 5 ± 1 | 43 ± 4 |
печать | 15 ± 3 | 31 ± 3 |
Установлено, что 3D-печать позволяет уменьшить коэффициент термической усадки при последующем спекании образца и увеличить пористость анодных заготовок вследствие особенностей процесса печати: после нанесения слоя пасты часть органического связующего и растворителя удаляется из-за нагрева столика, в результате происходит частичная усадка, и могут образовываться пустоты между частицами NiO/GDC. При нанесении последующего слоя эти пустоты сохраняются. В результате после спекания формируется более пористый образец с меньшей усадкой. Пористость образца, полученного 3D-печатью, практически в три раза выше аналогичного образца, полученного литьем (табл. 2).
Во время работы ТОТЭ анод находится в восстановительной атмосфере, и оксид никеля восстанавливается до металлического никеля [12], поэтому практический интерес представляло исследование свойств анодов после восстановления в токе водорода с образованием Ni/GDC.
На рис. 2 приведены рентгенограммы напечатанного образца после спекания и после восстановления. В анодной заготовке после спекания присутствуют только рефлексы, относящиеся к фазам NiO и GDC, тогда как рентгенограмма восстановленного анода содержит рефлексы, принадлежащие фазам Ni и GDC.

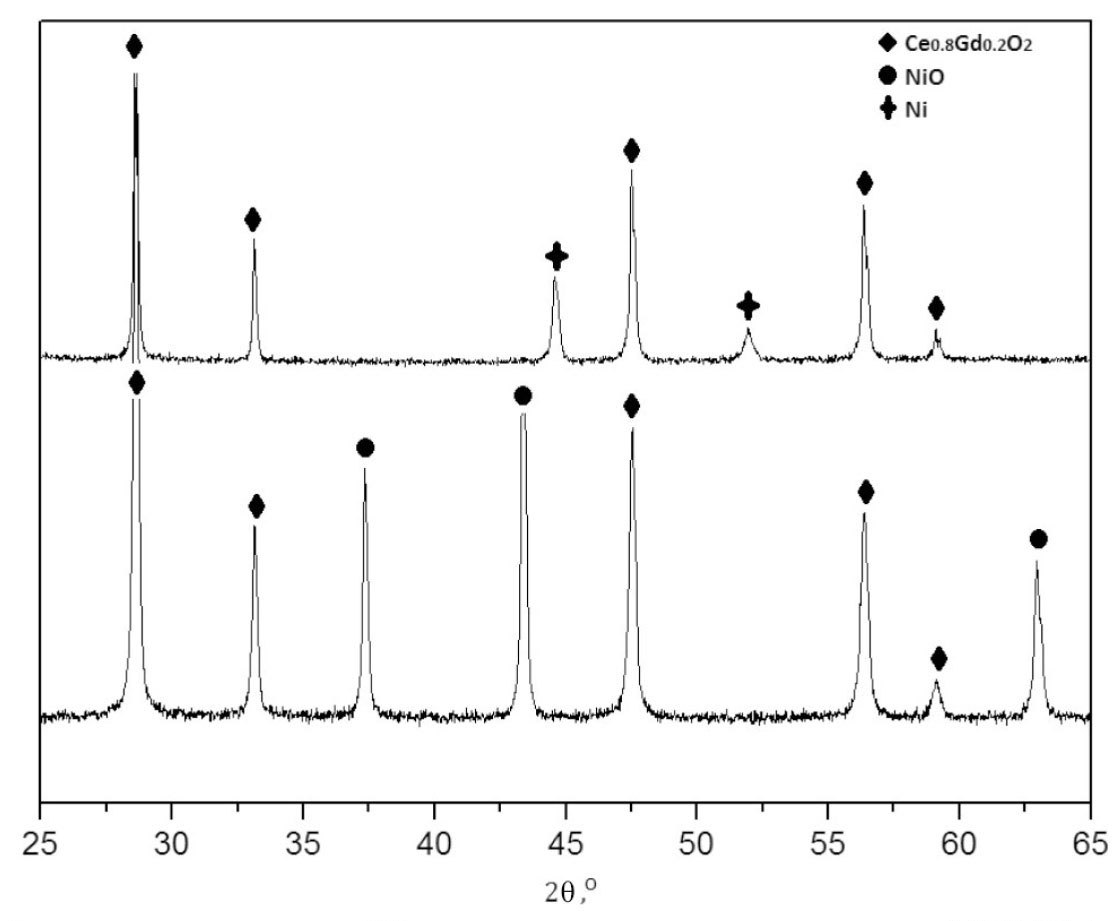

Рис. 2. Рентгенограммы образца, полученного 3D-печатью, после спекания при 1400 oС (снизу) и после последующего восстановления при 600 oС (сверху).
Микроструктура образцов Ni/GDC исследована методом сканирующей электронной микроскопии (рис. 3). Для восстановленных анодов были определены значения пористости и удельной электрической проводимости (табл. 3).
Рис. 3. Микрофотографии композитных анодов Ni/GDC после восстановления, полученных: (a) и (в) методом литья, (б) и (г) 3D-печатью, при двух увеличениях.
Таблица 3. Значения пористости и удельной электропроводности анодов Ni/GDC
Метод изготовления | Пористость, % | Удельная электропроводность, См/см |
литье | 7 ± 2 | (7.5 ± 0.1)·103 |
печать | 23 ± 4 | (2.82 ± 0.06)·103 |
Для всех образцов наблюдается зернистая структура, размеры зерен в обоих случаях примерно 0.5–1 мкм. При этом напечатанный образец представляется более однородным, тогда как в образце, полученном литьем, наблюдаются неоднородные области, по-видимому, связанные с сегрегацией никеля (рис. 3). Образцы, полученные методом литья, визуально менее пористые; общая пористость восстановленного образца, полученного 3D-печатью, примерно в три раза выше аналогичного, полученного литьем (табл. 3), что коррелирует с данными, полученными для невосстановленных образцов. Таким образом, исходно более высокая пористость образца, изготовленного 3D-печатью, сохраняется после восстановления.
Удельная электропроводность образца Ni/GDC, полученного 3D-печатью, примерно в три раза ниже электропроводности образца, полученного литьем (табл. 3), что может быть связано с большей плотностью последнего. В целом значение электропроводности для обоих образцов находится в пределах одного порядка величины и сопоставимо со значениями, полученными в других работах [13–15].
Таким образом, использование метода 3D-печати позволяет увеличить пористость анода примерно в три раза в сравнении с анодом, полученным методом литья, но снижает значение электропроводности за счет менее плотной структуры.
ЗАКЛЮЧЕНИЕ
Изготовлена серия анодных заготовок NiO/GDC с использованием метода литья и с применением метода микрокапельной 3D-печати с использованием пневматического дозирующего клапана. Исследованы морфологические, структурные и электрические характеристики анодов до и после восстановления.
Установлено, что использование метода микрокапельной 3D-печати, в сравнении с образцом, полученным методом литья, снижает коэффициент усадки с 43 до 31% и увеличивает пористость композита Ni/GDC с 7 до 23%, при этом сохраняя относительно высокое значение электропроводности: (2.82 ± 0.06)·103 См/см.
ФИНАНСИРОВАНИЕ РАБОТЫ
Работа выполнена в рамках государственного задания ИХТТМ СО РАН (проект № 122032900069–8).
КОНФЛИКТ ИНТЕРЕСОВ
Авторы заявляют об отсутствии финансовых интересов или личных взаимоотношений, которые могли повлиять на результаты данной работы.
1 Статья подготовлена по материалам доклада, представленного на Второй школе молодых ученых “Электрохимические устройства: процессы, материалы, технологии” (Новосибирск, 28–30 октября 2022 г.)
Sobre autores
A. Asmedianova
Institute of Solid State Chemistry and Mechanochemistry, Siberian Branch, Russian Academy of Sciences; Novosibirsk State University
Autor responsável pela correspondência
Email: asmedianova@gmail.com
Rússia, Novosibirsk; Novosibirsk
A. Titkov
Institute of Solid State Chemistry and Mechanochemistry, Siberian Branch, Russian Academy of Sciences
Email: asmedianova@gmail.com
Rússia, Novosibirsk
Bibliografia
- Tai, X.Y., Zhakeyev, A., Wang, H., Jiao, K., Zhang, H., and Xuan, J., Accelerating Fuel Cell Development with Additive Manufacturing Technologies: State of the Art, Opportunities and Challenges, Fuel Cells, 2019, vol. 19, no. 6, p. 636.
- Лебедева, М.В., Яштулов, Н.А. Топливные элементы – характеристика, физико-химические параметры, применение. Учеб. пособие. М.: Мир науки, 2020. Сетевое изд., с. 17.
- Modak, C.D., Kumar, A., Tripathy, A., and Sen, P., Drop impact printing, Nat. Commun., 2020, vol. 11, p. 4327.
- Bagishev, A., Titkov, A., Vorobyev, A., Borisenko, T., Bessmeltsev, V., Katasonov, D., and Nemudry, A., Development of composite electrode materials based on nickel oxide for additive manufacturing of fuel cells, MATEC Web of Conferences, 2021, vol. 340, p. 1115.
- Bagishev, A.S., Mal’bakhova, I.M., Vorob’ev, A.M., Borisenko, T.A., Asmedianova, A.D., Titkov, A.I., and Nemudryi, A.P., Layer-by-Layer Formation of the NiO/CGO Composite Anode for SOFC by 3D Inkjet Printing Combined with Laser Treatment, Russ. J. Electrochem., 2022, vol. 58, p. 600.
- Lv, Z., Huang, X., and Liu, X., Effect of Fuel Depletion on Ni-YSZ Anode Supported Membrane Fuel Cell Under Different Discharge Modes, ECS Trans., 2021, vol. 103, no. 1, p. 1059.
- Hussain, S. and Yangping, L., Review of solid oxide fuel cell materials: cathode, anode, and electrolyte, Energy Transitions, 2020, vol. 4, p.113.
- Gorte, R.J. and Vohs, J.M., Novel SOFC anodes for the direct electrochemical oxidation of hydrocarbons, J. Catalysis, 2003, vol. 216, p. 481.
- Steele, B.C.H., Appraisal of Ce1 – yGdyO2 – y/2 electrolytes for IT-SOFC operation at 500 оC, Solid State Ionics, 2000, vol. 129, no. 1–4, p. 95.
- Iwanschitz, B., Sfeir, J., Mai, A., and Schütze, M., Degradation of SOFC anodes upon redox cycling: a comparison between Ni/YSZ and Ni/CGO, J. Electrochem. Soc., 2010, vol. 157, no. 2, p. B269.
- Will, J., Mitterdorfer, A., Kleinlogel, C., Perednis, D., and Gauckler, L., Fabrication of thin electrolytes for second-generation solid oxide fuel cells, Solid State Ionics, 2000, no. 131, p. 79.
- Xiao, Guoliang and Chen, Fanglin, Redox Stable Anodes for Solid Oxide Fuel Cell, Frontiers in Energy Res., 2014, vol. 2, article 18, p. 1.
- Dr. de Haart, L.G.J., Solid Oxide Fuel Cells – Integrating Degradation Effects into Lifetime Prediction Models, New Energy World, 2014, p. 7.
- Grilo, João P.F., Macedo, Daniel A., Nascimento, Rubens M., and Marques, Fernando M.B., Assessment of NiO-CGO composites as cermet precursors, Solid State Ionics, 2018, vol. 321, p. 120.
- Gil, V., Moure, C., & Tartaj, J., Sinterability, microstructures and electrical properties of Ni/Gd-doped ceria cermets used as anode materials for SOFC, J. Europ. Ceram. Soc., 2007, vol. 27, p. 4208.
