Пароводяной генератор колебаний давления

Resumo

Приведены результаты экспериментального исследования пароводяного струйного инжектора в режиме генерации нелинейных колебаний давления релаксационного характера. Обнаружены высокочастотные затухающие скачки давления на переднем фронте кривой колебаний. Показано, что при возбуждении колебаний происходит смена режима работы инжектора от сверхзвукового к дозвуковому. Дано объяснение процессу колебаний давления за время совершения цикла. При давлении рабочего пара 8–10 бар получен размах колебаний 5–6 бар на частотах 5–20 Гц.

Texto integral

Пароводяной инжектор относится к пароводяным струйным аппаратам, в которых взаимодействие двух разнофазных потоков сопровождается передачей кинетической энергии от рабочего потока к инжектируемому, в результате чего изменяются состояние и физические свойства вновь образующегося двухфазного потока.

Известно, что при взаимодействии рабочего потока (водяного пара) с инжектируемым (водой) при полной конденсации пара возможно превышение давления образующегося потока над давлением пара, что нашло широкое применение этого эффекта в паровых инжекторах [1–3].

Перемешивание пара с водой используется в теплообменных устройствах для эффективного нагрева воды с очень высоким коэффициентом теплоотдачи [4, 5]. Известны и другие варианты использования таких устройств [2].

В настоящей статье исследуется пароводяной инжектор, в котором процессы при смешении пароводяной смеси, сопровождающиеся скачками давления–конденсации, применены для генерирования нелинейных колебаний давления в выходящем потоке сконденсированной и нагретой воды. Такие колебания давления с высокой амплитудой в горячей воде можно использовать, например, для обработки пластов при добыче сверхвязкой нефти [6].

Исследования процесса возбуждения колебаний проводили на специальном стенде (рис. 1). Работа стенда осуществляется следующим образом: пар из парогенератора 1, пройдя через сопло Лаваля 3, разгоняется до сверхзвуковой скорости и захватывает поступающую воду из водопроводной сети. Образующаяся при этом двухфазная пароводяная смесь направляется в камеру смешения 4, где конденсируется в напорном сопле до жидкого состояния и выходит из устройства.

Рис. 1. Схема экспериментального стенда: 1 – парогенератор; 2 – корпус пароводяного инжектора (рабочая камера); 3 – сопло Лаваля; 4 – камера смешения с напорным соплом и диффузором; 5, 6 – датчики переменного давления; 7 – цифровой осциллограф; 8 – расходомер воды; 9 – манометры; 10, 11 – термопары; 12, 13 – регистраторы температуры; 14 – кран; 15, 16 – вентили.

Давление пара в экспериментах поддерживалось в пределах 8–10 бар при расходе около 70 кг/ч. Вся система перед началом работы прогревается.

При достижении на входе в устройство температуры пара порядка 160^°С, а температуры воды на выходе из диффузора около 70^°С, увеличивалось противодавление до тех пор, пока не начинали возбуждаться колебания. Затем подбором расхода воды (изменением коэффициента инжекции) находился устойчивый режим возбуждения колебаний.

Работа аппарата регулировалась с помощью вентилей 15 и 16, значения температур определялись по показаниям термопар 10 и 11. Колебания давления в воде измерялись с помощью пьезоэлектрических датчиков типа 701А фирмы Kistler (датчики 5 и 6 установлены на выходе из диффузора и в магистрали подачи воды соответственно). Регистрация сигналов с датчиков и их спектров осуществлялась цифровым осциллографом с электронной памятью типа Gould Classic 6000. Расход воды измерялся расходомером Питерфлоу РС.

В качестве паровых сопел использовали сопла Лаваля. Сопла Лаваля рассчитывались под рабочие параметры потоков пара и воды, при этом скорость пара на выходе из сопел соответствовала числам Маха 1.2–1.5. Испытывалась размерная линейка из трех сопел. Для каждого из них рассчитывалась камера смешения с соответствующим диаметром напорного сопла. Отношение площади критического сечения сопла Лаваля к площади сечения напорного сопла изменялось от 0.49 до 0.32. Наилучшие по устойчивости колебаний давления результаты были получены для отношения, равного 0.49. При этом зазор между срезами сопла и камеры смешения для доступа магистральной воды составлял около 2 мм.

В процессе исследований установлено, что нелинейные релаксационные колебания возбуждаются, когда противодавление в рабочей камере инжектора увеличивается до величины, близкой к давлению в магистрали подачи воды.

На рис. 2 представлены наиболее характерные фрагменты колебаний давления, возбуждаемых за диффузором, а также колебаний давления в магистрали подачи воды для случая наилучших по устойчивости колебаний.

Рис. 2. Характерные особенности колебаний давления ΔР на выходе диффузора 1 и в магистрали воды 2. Цена деления по вертикали 2 бара.

Полученные осциллограммы отражают общую картину физических процессов, происходящих в пароводяном струйном инжекторе [1].

Восходящая ветка осциллограммы колебаний давления на выходе из диффузора иллюстрирует развитие процесса на начальной его стадии, когда при большой разнице в скоростях смешивающихся потоков размер образующихся капель очень мал, а профиль скорости смеси неравномерен. При существенной разнице температур потоков (более 120^°C), при их соприкосновении, начинает происходить конденсация пара. По мере продвижения воды и пара вдоль камеры смешения и обмена импульсами между ними теряется энергия на смешение, относительная скорость движения фаз снижается, профиль скорости смеси выравнивается и давление возрастает.

Горизонтальный участок осциллограммы соответствует времени перехода структуры потока в камере смешения от мелкокапельной к пузырьковой или пенной. Такой процесс происходит при постоянном давлении, равном давлению насыщения двухфазной среды [1–3, 5].

При движении потока по камере смешения паросодержание его уменьшается (нисходящая ветвь осциллограммы), заканчивается конденсация основной части пара [1], а поскольку сконденсировавшийся пар занимает меньший удельный объем, чем до конденсации, давление в камере падает [5].

Таким путем можно объяснить низкочастотный ход изменения давления в рабочей камере согласно классическим представлениям о работе парового инжектора [1–3].

Однако в случае возбуждения колебаний процессы взаимодействия паровой и жидкой фаз имеют более сложный характер. В камере смешения, когда паровая фаза еще полностью не сконденсировалась, падает местная скорость звука. Под влиянием геометрического, теплового и расходного воздействий скорость потока смеси замедляется и уменьшается до дозвуковой, в результате чего возникает скачок давления, который на осциллограмме регистрируется в виде острого пика. Последующие за ним затухающие пики давления отражают сложный характер процессов взаимодействия фаз в потоке и всего процесса конденсации. Например, процесса схлопывания паровых полостей и скоплений пузырьков.

Увеличение противодавления приводит к смещению скачка давления вверх по потоку и соответственно к увеличению частоты и устойчивости колебаний, связанных с повышением роли обратной связи.

Механизм возбуждения, возникающих при этом колебаний, можно объяснить изменением режима течения двухфазного потока, на что указывают импульсы давления в магистрали подачи воды (рис. 2). Эти импульсы положительные и имеют форму, аналогичную, возникающим на переднем фронте низкочастотных импульсов колебаний давления. По-видимому, этот цуг высокочастотных импульсов представляет собой ударную волну, которая возвращается к соплу и перекрывает подачу воды в камеру смешения и таким образом изменяет режим работы сопла, переводя его в дозвуковой. Это и есть, по существу, проявление обратной связи.

После отражения этой волны сопло вновь возвращается в сверхзвуковой режим работы. При этом поток пара догоняет отраженную ударную волну и взаимодействует с водой или двухфазной смесью, находящейся в камере смешения, поскольку магистральная вода, как более инерционная среда, отстает от потока пара. Таким образом, при переходе сопла из дозвукового режима в сверхзвуковой возможен прямой контакт пара с водой. В процессе такого контакта также возможно возбуждение коротких импульсов давления согласно данным работы [7], что дополнительно может свидетельствовать о сложном характере процесса возбуждения колебаний в паровом инжекторе.

Двигаясь вниз по течению, отраженная ударная волна, вероятно, проталкивает, скопившуюся в устье камеры смешения жидкость в напорное сопло, завершая период автоколебательного цикла и восстановление исходного состояния системы.

На рис. 3 представлены для наглядности кривые колебаний давления в другом масштабе, а также их спектры.

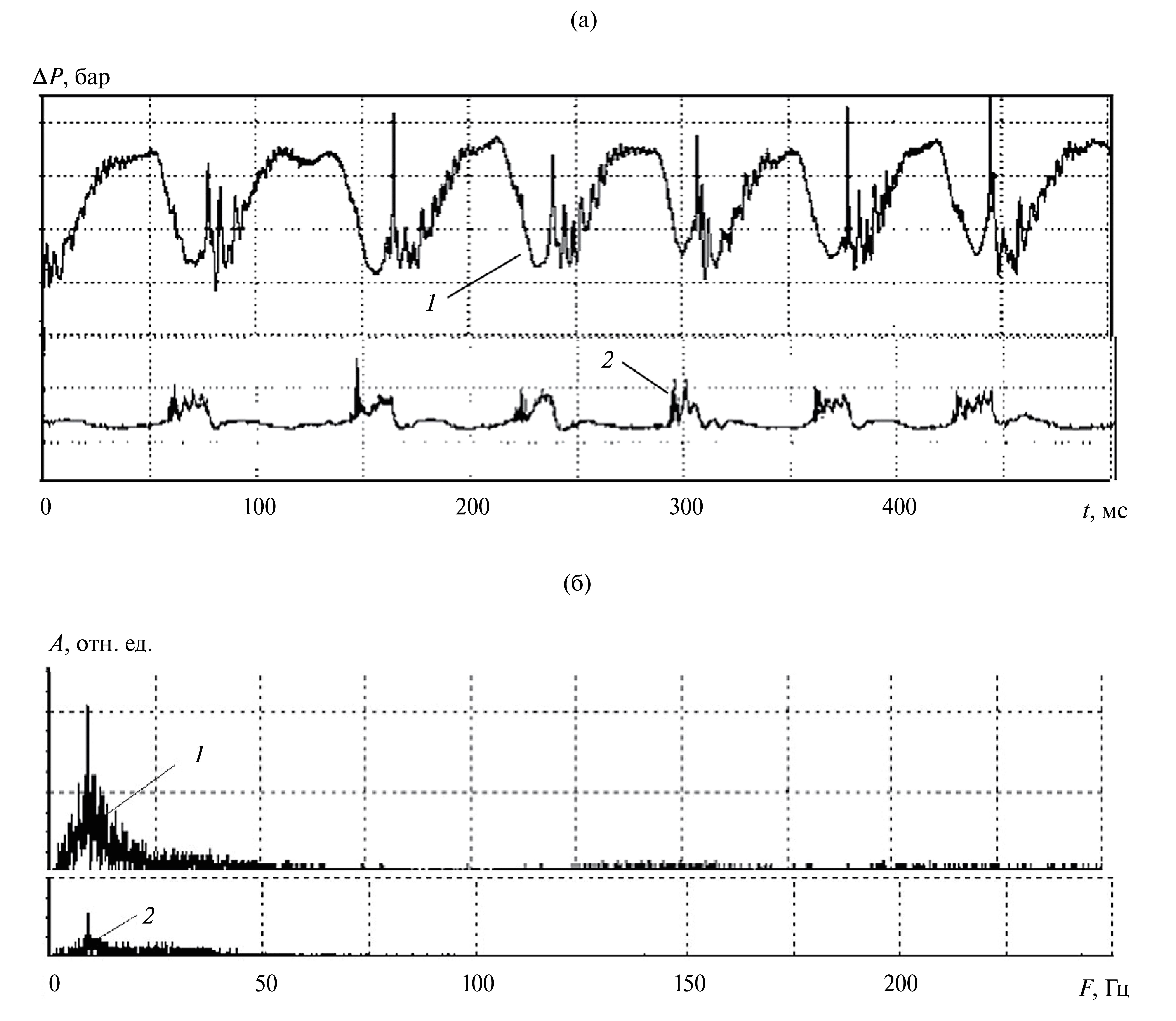

Рис. 3. (а) – Кривые колебаний давления ΔР на выходе устройства 1 и в магистрали воды 2; (б) – их спектры соответственно 1 и 2; А – амплитуда колебаний. Цена деления по вертикали на рис. 3а составляет 2 бара.

Из рис. 2 и 3 видно, что кривые имеют релаксационный характер и можно предположить, что в возбуждении колебаний участвуют два процесса: один генерирует релаксационные импульсы низкой частоты, второй – цуг затухающих импульсов высокой частоты, но повторяющихся с той же периодичностью, что и первый. Это свидетельствует о том, что между этими процессами существует взаимосвязь, обусловленная взаимодействием двух потоков разных фаз.

Следует также отметить, что в других комбинациях сопла и камеры смешения были получены колебания, в которых высокочастотные пики были смещены по длине низкочастотных импульсов, что может свидетельствовать об изменениях мест возникновения скачков уплотнения.

В экспериментах, результаты которых представлены на осциллограммах, размах колебаний давления находился в пределах 5–6 бар в диапазоне частот 5–20 Гц при максимальной температуре воды на выходе порядка 95^°С.

Выводы. Показана возможность использования пароводяного инжектора в качестве генератора нелинейных колебаний при установленном соотношении площадей критического сечения сопла Лаваля и напорного сопла. При этом настройка режима с устойчивыми автомодельными колебаниями осуществляется смещением скачка давления-конденсации вверх по потоку подбором необходимого коэффициента инжекции.

На переднем фронте колебаний давления обнаружены высокочастотные затухающие импульсы колебаний, вероятнее всего, связанные с уменьшением скорости двухфазного потока до местной скорости звука через скачки уплотнения – конденсации.

Полученные осциллограммы колебаний давления отражают основные физические процессы, протекающие в инжекторе. Дальнейшие исследования этих процессов дадут возможность более детального их описания.
