ВВЕДЕНИЕ

Одной из задач промышленности является создание деталей с высокими эксплуатационными свойствами. Для достижения этого могут быть применены различные варианты термической обработки, пластические деформации поверхностей, химико-термическая обработка, создание покрытий и т. д. [1].

В качестве методов получения таких изделий в машиностроении могут быть использованы технологии газотермического напыления, лазерной наплавки, детонационного напыления и дуговой сварки [2–7].

Метод лазерной наплавки является наиболее точным, надежным и производительным для нанесения различных сплавов и получения улучшенных материалов с повышенными прочностными характеристиками [8] и широко используется для уменьшения износа, улучшения механических свойств [9] и повышения коррозионной стойкости поверхности материала [10, 11], продления срока службы (эксплуатационных свойств), а также восстановления изношенных ранее поверхностей [12–14]. Этот процесс имеет ряд преимуществ. Например, он может быть экономически целесообразен при производстве или ремонте в таких отраслях, как сельское хозяйство, газовая промышленность, энергетика и др.

Развитие методов наплавления привело к разработке и исследованию высокоэффективных наплавочных материалов [1, 15]. Важнейшим фактором, влияющим на свойства и производительность наплавленных компонентов, является выбор сплава покрытия и основного сплава [16, 17].

В связи с высокой микротвердостью, наличием повышенных характеристик износостойкости и коррозионной стойкости данное покрытие может применяться для нанесения на поверхность деталей, машин и инструментов, в которых данные физико-химические и механические свойства имеют приоритетное значение [18, 19].

Кроме этого, выбор четырехкомпонентного сплава был обусловлен желанием проверить возможности наплавки тугоплавкого материала на подложку из стали, рассмотреть распределение компонентов на границе подложка–сплав, исследовать диффузию компонентов в материал подложки.

Широко известно, что тугоплавкие сплавы обладают высокой прочностью и микротвердостью [20–24], а также некоторой коррозионной стойкостью [25, 26], которая необходима для получения надежных и долговечных покрытий. Работа направлена на исследование возможности наплавления тугоплавкого сплава Al–Zr–V–Nb на подложку из стали. Тугоплавкие сплавы, содержащие цирконий, ванадий и ниобий, позволяют покрытию выдерживать нагрузки при высоких температурах, повышают микротвердость материала и имеют хорошее сплавление (адгезию материала основы и материала покрытия) [27].

МЕТОДИКА

Материалом-основой была взята сталь 08Х18Н10, выступающая подложкой с размером 50х50х1 мм. Материалом покрытия выступал сплав Al–Zr–V–Nb, полученный методом алюминотермического восстановления из оксидов [28, 29], предварительно измельченный в вибрационном истирателе. Размер фракции и однородность полученного порошка определяли с помощью сита с размером ячейки 0.063 мм. На приборе AND MX-50 производили определение влажности порошка, которая составила 0.33%. Толщина насыпанного слоя, которая составляла 0.8 мм, контролировалась вставными пластинами, помещенными сверху металла-основы и имеющими вырез под зону обработки (диаметр выреза 32 мм). Продувку производили перед наплавлением – 0.3 с и после наплавления – 1 с аргоном высшего сорта (ГОСТ 10157-2016) с чистотой 99.993%. В зону обработки подавался поток аргона, выполненный по схеме (рис. 1).

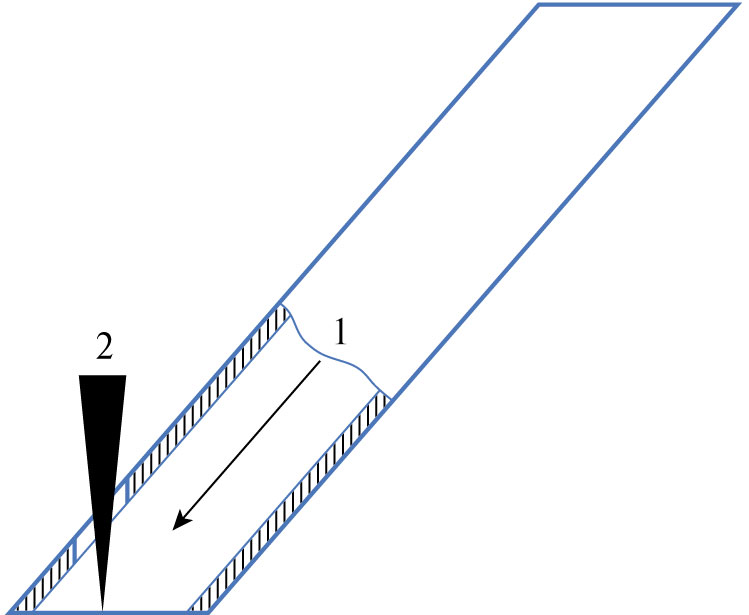

Рис. 1. Система защиты путем подачи защитного газа (1 — аргона) при работе лазерного излучателя (2) с материалом покрытия (порошок Al–Zr–V–Nb).



Расход газа составлял от 8 до 10 л/мин. Для скрепления порошка с материалом основой (сталь 08Х18Н10) перед наплавлением на сталь была нанесена смесь из поливинилового спирта и порошка Al–Zr–V–Nb. Для наплавления был использован лазерный комплекс (рис. 2) с источником лазерного излучения ЛС-5 и роботом KUKA KR-60 ha.

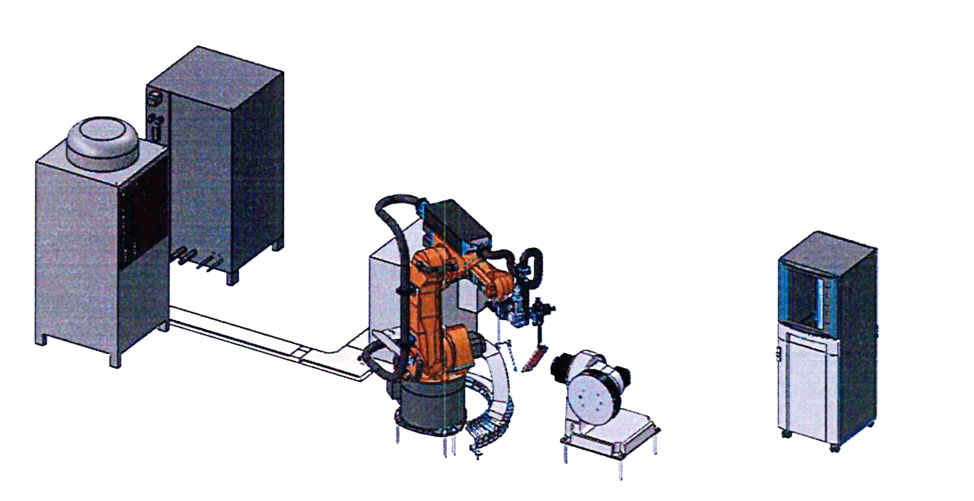

Рис. 2. Общий вид лазерного комплекса.



ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Сделано три прохода по одному слою при наплавлении порошка Al–Zr–V–Nb на сталь 08Х18Н10 (рис. 3.) с различными режимами обработки (табл. 1).

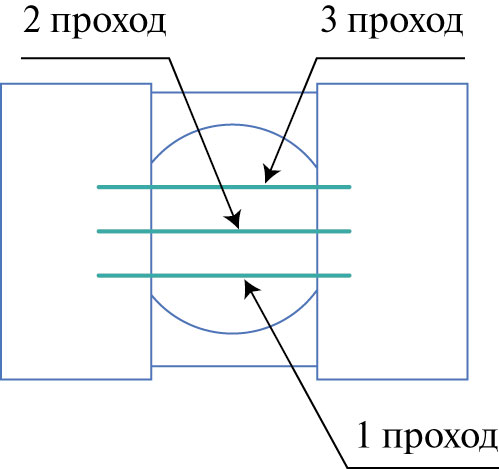

Рис. 3. Схематический чертеж расположения проходов при наплавлении



Таблица 1. Режимы обработки наплавлением порошка AlZrVNb на сталь 08Х18Н10

Показатель

1-й проход

2-й проход

3-й проход

Мощность, Вт

230

250

270

Скорость обработки, м/с

0.5

Толщина покрытия, мм

0.6

Изменение фокусного расстояния (f = 200 мм), мм

0

5



Время перенастройки оборудования на новую позицию составляло около 5 мин. Влияние зоны термического воздействия не учитывалось, так как с учетом высоких скоростей обработки ширина соответствует наплавленному слою (величина погонной энергии была минимальна).

Оценку качества наплавления проверяли на сканирующем электронном микроскопе Carl Zeiss EVO 40. Полученные результаты представлены на рис. 4.

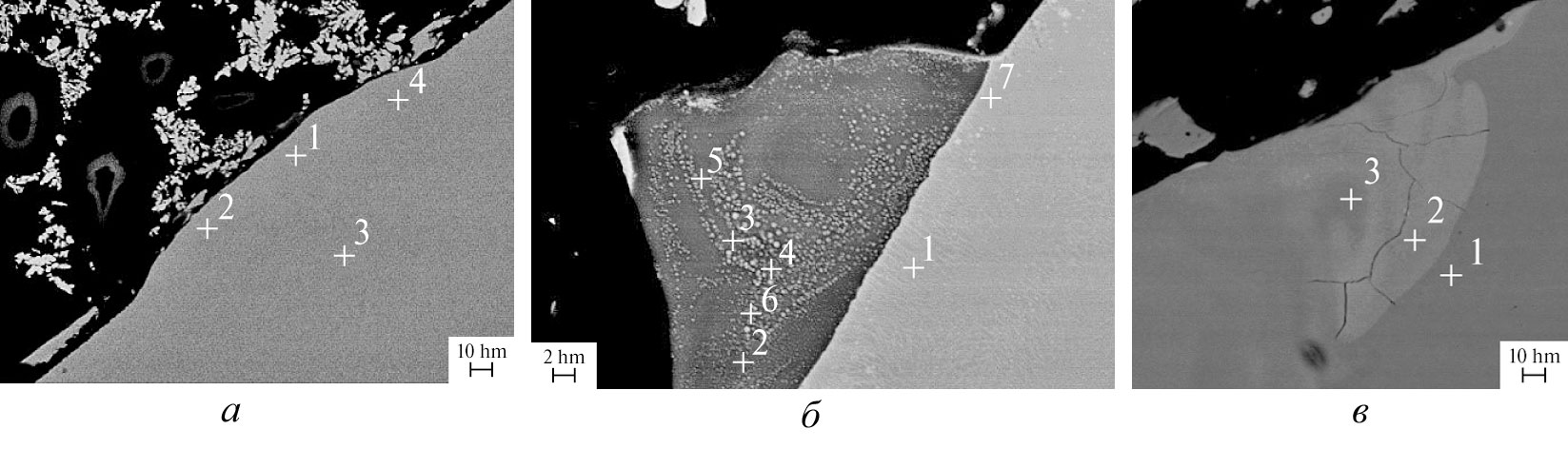

Рис. 4. Микроструктура покрытия Al–Zr–V–Nb по сечению для проходов: а — первого, б — второго, в — третьего. Цифрами изображены места измерения химического состава.



Из рис. 4а видно, что в связи с недостаточной мощностью лазера термическая зона покрытия была недостаточно хорошо сформирована и при подготовке шлифа произошло отрывание наплавляемого порошка от стали, что показывает необходимость увеличения интенсивности подаваемого на металл лазерного излучения (мощности).

Из рис. 4б можно сделать вывод, что наплавление прошло успешно. По расположению порошка на металле-основе видна необходимость дальнейшего увеличения количества числа проходов или необходимость в процессе оплавления для создания надежного покрытия с отсутствием несплошностей и островков.

На рис. 4в хорошо просматривается наличие монослоя, а также растрескивание, которое произошло из-за различных скоростей охлаждения и высоких внутренних напряжений.



Таблица 2. Химический состав материала основы и покрытий

Элемент

Сталь

08Х18Н10

Порошок

для покрытия

Покрытие

при режиме 1

Покрытие

при режиме 2

Покрытие

при режиме 3

Атомный %

Al

59.42

70.55

16.05

Zr

9.19

25.29

5.37

Nb

12.67

3.17

8.25

V

18.71

0.99

9.13

Cr

16.16

16.86

16.5

10.44

Mn

7.97

7.35

7.61

5.04

Fe

75.86

75.79

75.83

45.68



Замеры микротвердости по Виккерсу (рис. 5) проводились с усилием 5 г, продолжительность нагрузки составляла 10 с. Экспериментальные данные о химическом составе материала основы, порошка, а также образцов покрытия для второго и третьего прохода представлены в табл. 2. Данные для образца покрытия при первом проходе не указаны ввиду отсутствия контакта с материалом подложки.

Значения микротвердости материала-основы и материала-наплавки в первом и втором режиме незначительно отличались друг от друга, так как один наплавленный слой не может обеспечить полного покрытия всего металла-основания монослоем Al–Zr–V–Nb. При третьем режиме видно значительное увеличение микротвердости покрытия, аналогичный результат мог получиться и на второй дорожке с покрытием при нанесении большего количества слоев.

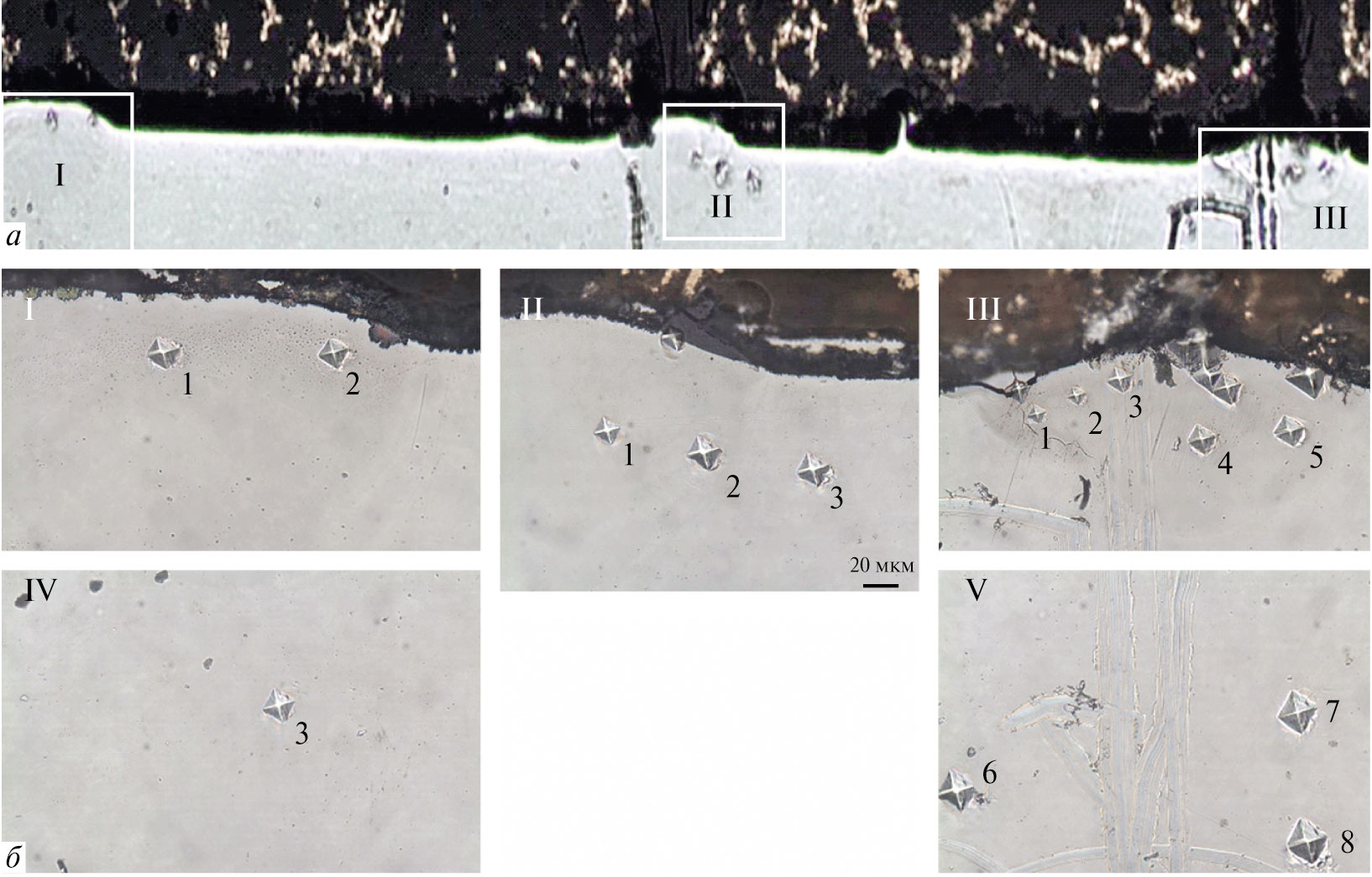

Рис. 5. Расположение точек измерения микротвердости: а — общий вид, б — увеличенное изображение (I, II, III — нумерация наплавок, IV, V — нумерация материала-основы, 1–8 — отпечатки индентора).



Визуальное изображение отпечатков, полученных при измерении микротвердости методом Виккерса, представлено на рис. 5.

Из рисунка 5а видно, что при всех трех проходах на поверхности наблюдается сформированная зона наплавления, в зоне III находится значительное количество микротрещин, которые невозможно обнаружить без значительного увеличения.

На рисунке 5б представлено увеличенное изображение образцов. Видно, что в некоторых точках зоны I и II площади отпечатка индентора минимальны, это может быть связано с частичной диффузией материала покрытия в материал подложки. Точные численные значения экспериментальных результатов по определению микротвердости методом Виккерса представлены в табл. 3.



Таблица 3. Значение микротвердости материала основы и покрытий по методу Виккерса (HV)

Нумерация

 наплавок

Материал

Номер

 отпечатка

индентора

Значение

Микротвердости

 (HV)

I

Покрытие

1, 2

168, 310

Основа

3

251

II

Покрытие

1, 2, 3

317, 201, 201

Основа

-

III

Покрытие

1, 2, 3, 4, 5

677, 644, 345, 286, 262

Основа

6, 7, 8

192, 185, 188



Из табл. 3 видно, что наиболее высокие значения микротвердости получены в III области, среднее значение HV = 443, в то время как в I и II зонах HV = 239. Из этого следует необходимость увеличения количества слоев или применение процесса оплавления для более значительного упрочнения и, тем самым, повышения прочностных характеристик.

ЗАКЛЮЧЕНИЕ

В ходе исследования определен оптимальный режим наплавления порошка Al–Zr–V–Nb на материал основы (сталь 08Х18Н10). Он соответствует мощности в 250 Вт при скорости обработки 0.5 м/с и толщине покрытия 0.6 мм. Полученные данные по микротвердости показали, что при наплавке покрытия Al–Zr–V–Nb конечная микротвердость может повышаться более чем в два раза по сравнению с материалом-основой.

Высокая температура плавления материала покрытия позволит использовать полученный образец при более высоких температурах, чем материал подложки без покрытия. Результаты работы указали на необходимость дальнейшего увеличения числа проходов или применение процесса оплавления для создания надежного покрытия с отсутствием несплошностей и островков.

Работа выполнена по Государственному заданию ИМЕТ УрО РАН с использованием оборудования ЦКП “Урал-М”.

×
