Features of the inhibition of hydrogen–air mixtures by propylene additive

Full Text

ВВЕДЕНИЕ

Ингибирование водородно-воздушных смесей малыми добавками пропилена относится к наиболее интересным подходам, предлагаемым для предупреждения взрывов при аварийных ситуациях с водородом [1]. Принято считать [1, 2], что действие ингибитора на процесс воспламенения и взрыв при смешении водорода с воздухом определяется интенсивным обрывом цепей в результате химических реакций пропилена с атомарным водородом. Экспериментальные и теоретические исследования по воспламенению, горению и детонации водородно-воздушных смесей в целом подтверждают эффект и механизм ингибирования. Так, небольшие добавки пропилена значительно снижают скорость ламинарного горения богатых смесей водорода с воздухом [3], увеличивают задержку воспламенения [4], сужают пределы детонации [1, 5], разрушают ячеистую структуру детонационной волны [6, 7] и могут подавить детонацию [1, 7, 8]. Вместе с тем существуют условия, в которых ингибирующее действие добавок пропилена отсутствует. Так, например, при переходе от богатых к смесям стехиометрического состава (далее – стехиометрическим смесям) водорода с воздухом скорость ламинарного горения становится нечувствительной к малым углеводородным добавкам, включая пропилен [3, 9]. Далее, проведенными в работе [10] расчетами показано, что при добавлении 1 об.% пропилена к стехиометрической смеси водорода с воздухом задержка воспламенения в адиабатическом реакторе постоянного объема при атмосферном давлении и начальной температуре 1000 К увеличивается на 2 порядка величины. Однако при уменьшении начальной температуры до 850 К, а также при ее увеличении до 1400 К ингибирующий эффект практически пропадает. Кинетический механизм изменений ингибирующего действия добавки пропилена остается неясным.

Цели данной работы – существенно пополнить информацию об условиях, в которых добавка пропилена не оказывает ингибирующего действия на водородно-воздушные смеси, и выявить кинетические особенности, характеризующие эти условия, проведя серию расчетов с использованием детальной кинетики для трех модельных задач: самовоспламенение в статическом реакторе постоянного объема, распространение ламинарного пламени и зажигание газа нагретой проволокой. Расчеты проводились для богатой, стехиометрической и бедной смесей с содержанием водорода 50, 29.6 и 15 об.% при атмосферном давлении без добавки и с добавкой 1 об.% пропилена, вводимой за счет уменьшения объемной доли кислорода. Процессы самовоспламенения в статическом реакторе и распространения ламинарного пламени рассчитывались с помощью программного комплекса CHEMKIN, входящего в состав программного пакета ANSYS [11]. Для решения задачи о зажигании газа нагретой цилиндрической поверхностью использовалась специально разработанная вычислительная программа [12]. В качестве кинетического механизма был выбран NUIGMech 1.1 (2020) [13], который является одним из наиболее современных кинетических механизмов окисления углеводородов, но включает в себя и блок окисления водорода. В более ранних работах сопоставление результатов численного моделирования по механизму [13] с экспериментальными данными дало удовлетворительное согласие как для метан-водородных смесей, так и для смесей легких алканов [14–16]. В данной работе также, в тех случаях, когда это было возможно, осуществлялось сопоставление расчетов с имеющимися экспериментальными данными.

САМОВОСПЛАМЕНЕНИЕ В РЕАКТОРЕ ПОСТОЯННОГО ОБЪЕМА

Расчеты по самовоспламенению водородно-воздушных смесей в статическом реакторе постоянного объема без теплообмена с окружающей средой проводились в диапазоне начальных температур 800 ≤ T₀ ≤ 1400 K при начальном давлении 1 атм. На рис. 1 приведены результаты расчетов задержки воспламенения (τ) в зависимости от начальной температуры для смеси с 29.6% водорода (стехиометрия) без добавки пропилена. Здесь же для сравнения даны результаты опытов по задержкам воспламенения для стехиометрической водородно-воздушной смеси, полученные различными авторами, в том числе при сжатии в ударных трубах [17, 18]. Следует отметить характерный для таких опытов большой разброс экспериментальных точек, полученных разными авторами, и в целом удовлетворительное согласие расчетов с экспериментом.

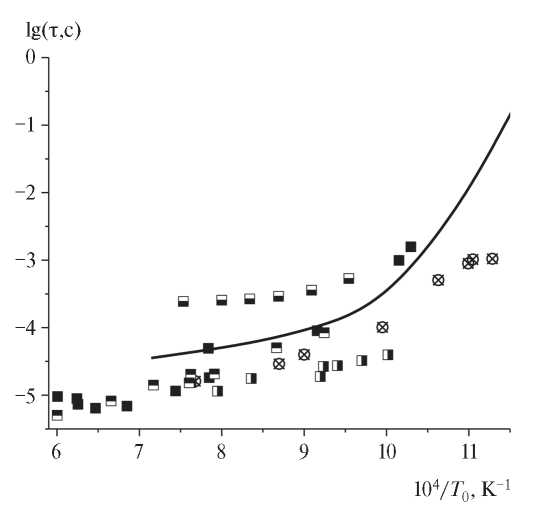

Рис. 1. Температурная зависимость задержки воспламенения (τ) стехиометрической смеси H₂–воздух без добавки пропилена. Сплошная линия – расчет. Опытные данные: квадраты – данные различных авторов, приведенные в работе [17], кружки – данные из работы [18].



Результаты расчетов, демонстрирующие влияние добавки пропилена на задержку воспламенения при различном содержании водорода в смеси, приведены в табл. 1 и в графическом виде на рис. 2. Видно, что наиболее сильный эффект ингибирования добавкой пропилена, заключающийся в увеличении задержки воспламенения более чем в 100 раз, наблюдается при 1000 К на бедной смеси. Уменьшение начальной температуры существенно снижает эффект ингибирования, и при 850 К добавка пропилена даже уменьшает задержку воспламенения. Почти аналогичным образом снижается эффект ингибирования, если увеличивать начальную температуру.

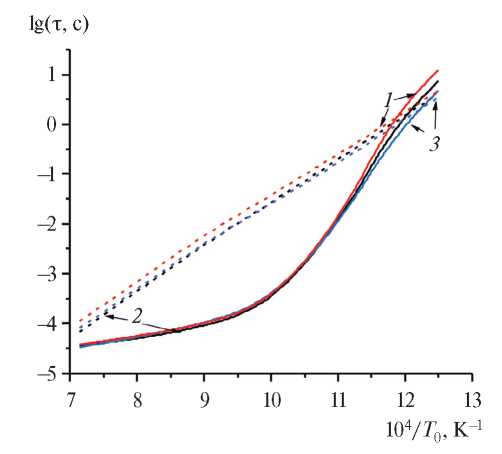

Рис. 2. Температурная зависимость задержки воспламенения смесей H₂–воздух без добавки (сплошные линии) и с добавкой 1% пропилена (штриховые линии). Содержание водорода в смеси (в об.%): 15% (1), 29.6% (2), 50% (3).



Таблица 1. Влияние добавки пропилена на задержку самовоспламенения водородно-воздушных смесей при различном содержании водорода в смеси и различной начальной температуре

Начальная температура, К	Содержание водорода в смеси, об.%	Задержка воспламенения, с
		без добавки пропилена	добавка 1% пропилена
800	15	12.34	4.72
	29.6	7.45	4.17
	50	4.83	3.56
850	15	1.22	1.123
	29.6	0.731	0.939
	50	0.464	0.786
900	15	0.0165	0.3065
	29.6	0.0145	0.244
	50	0.0141	0.206
1000	15	2.4 · 10−4	0.037
	29.6	2.2 · 10−4	0.026
	50	2.63 · 10−4	0.0244
1100	15	1.065 · 10−4	7.16 · 10−3
	29.6	9.6 · 10−5	4.7 · 10−3
	50	1.1 · 10−4	4.98 · 10−3
1200	15	6.5 · 10−5	1.43 · 10−3
	29.6	5.7 · 10−5	9.06 · 10−4
	50	6.43 · 10−5	1.01 · 10−3
1400	15	3.8 · 10−5	1.1 · 10−4
	29.6	3.53 · 10−5	7.85 · 10−5
	50	3.3 · 10−5	8.025 · 10−5



Что касается содержания водорода в смеси, то при его изменении наибольшая величина задержки воспламенения при всех температурах была получена для бедных смесей, однако различие между бедными и богатыми смесями при добавке 1% пропилена не превышает 1.5 раза.

Интересно отметить, что приведенные на рис. 2 зависимости логарифма задержки воспламенения от обратной температуры имеют очень характерную форму. При отсутствии ингибитора зависимость имеет заметную вогнутость и выглядит подобно тем, которые были получены ранее в работе [14] при воспламенении водородно-воздушных смесей. Тогда как при добавлении 1% пропилена зависимость меняется на почти прямолинейную и становится похожей на графики, получаемые при воспламенении смесей легких углеводородов с воздухом [14].

Рассмотрим теперь, что показывает кинетический анализ расходования (или образования) исходных компонентов смеси и реагентов. Соответствующие диаграммы автоматически генерируются программным пакетом CHEMKIN по результатам расчета для любого реагента и любого заданного момента времени. На рис. 3 приведен пример такой диаграммы для генерации атомарного водорода при воспламенении бедной водородновоздушной смеси и начальной температуре 1000 К. Заданный момент времени – 36.5 мс, температура смеси к этому моменту повысилась до 1099 К. Для всех элементарных актов химическая реакция может идти как в прямом, так и в обратном направлении (прямоугольники направлены в обе стороны от нулевой линии).

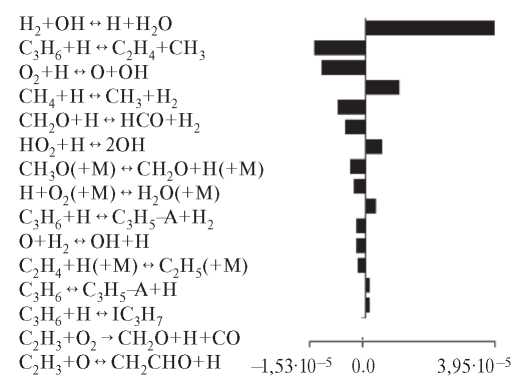

Рис. 3. Диаграмма кинетического анализа образования/убыли атомарного водорода с указанием абсолютных скоростей реакций (в моль/(см³ ⋅ с)). Воспламенение водородно-воздушной смеси при содержании водорода 15% с добавкой 1% пропилена при атмосферном давлении и T₀ = 1000 K. Прямоугольник вправо от нулевой линии означает образование H, а влево – его убыль. Момент времени – 36.5 мс; температура, соответствующая этому времени – 1099 К.



По диаграмме на рис. 3 можно сделать следующие выводы. Текущий баланс образования/убыли атомарного водорода определяют 15 химических реакций. В сумме по скорости образование атомарного водорода превалирует над его убылью с незначительным перевесом. Наибольшую скорость имеет реакция Н₂ + ОН = Н + Н₂О, в которой образуется конечный продукт – вода – и OH переходит в Н. Пропилен С₃Н₆ и его продукты превращения (С₂Н₄, СН₂О и др.) участвуют в нескольких реакциях, приводящих к убыли атомарного водорода. Однако имеется химическая реакция с участием продукта разложения пропилена, которая генерирует атомарный водород с довольно приличной скоростью: СН₃ + Н₂ = СН₄ + Н. Наконец, молекулы пропилена в ходе нескольких последовательных реакций образуют СО, тем самым выводя из реагирующей среды часть кислорода. Реакции разветвления цепей: О₂ + Н = ОН + О, НО₂ + Н = 2ОН и Н₂ + О = = ОН + Н – идут в основном с заметной убылью Н и приростом ОН.

Усиление обрыва цепей в ходе реакций присоединения атомарного водорода к молекулам пропилена и продуктам его разложения является именно тем механизмом, который определяет значительный рост задержки воспламенения при добавке 1% пропилена к водородно-воздушным смесям при T₀ = 1000 К. Эффект наиболее сильно проявляется в бедных смесях (более чем 150-кратное увеличение задержки воспламенения). Такой механизм ингибирования был предложен ранее в работах [1, 2, 19].

Введение добавки пропилена при начальной температуре 1000 К приводит к интересной особенности в динамике развития процесса воспламенения. На рис. 4 приведены временны́е зависимости температуры и концентрации атомов H (в мольных долях) при воспламенении стехиометрической смеси без добавки и с добавкой 1% пропилена. В обоих случаях, несмотря на значительную разницу в задержке воспламенения, участок, соответствующий длительности пика разогрева от начальной до максимальной температуры (около 50 мкс), совпадает с участком формирования лавины атомов водорода и ее ликвидацией. Также примерно одинаковы максимальные концентрации атомов Н. Однако есть существенное различие. Видно, что в варианте с добавкой пропилена перед участком пика температуры формируется пологий участок (длительностью около 2.2 мс), на котором температура растет от начальной величины почти до 1190 К при незначительном увеличении концентрации атомарного водорода. Сравнительно медленный рост температуры без накопления атомарного водорода, очевидно, вызван активным обрывом цепей в реакциях с присоединением атомов Н, которые обладают преимущественно экзотермическим эффектом. Без добавки пропилена (рис. 4а) подобный участок на графике отсутствует.

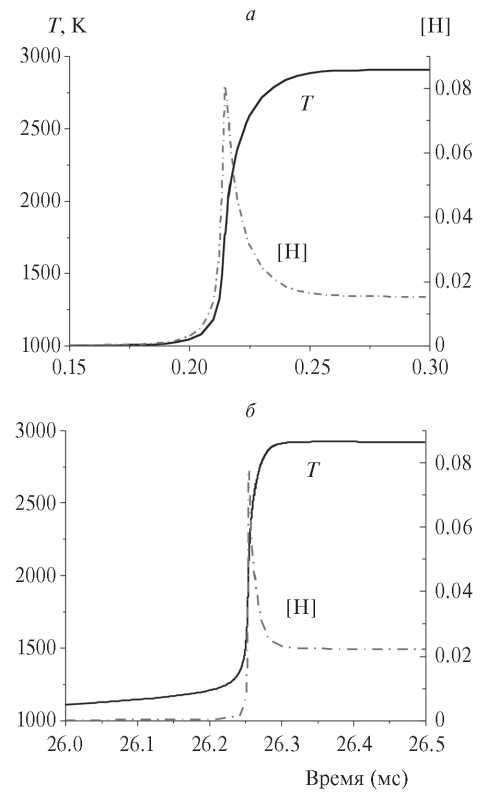

Рис. 4. Временны́е зависимости температуры и концентрации атомов водорода (в мольных долях) при самовоспламенении стехиометрической водородновоздушной смеси без добавки ингибитора (а) и с добавкой 1% пропилена (б) при начальной температуре 1000 К.



Каковы же возможные причины почти полного исчезновения эффекта ингибирования добавки пропилена при снижении начальной температуры от 1000 до 850 К? Рассмотрим аналогичные зависимости температуры и концентрации атомов H от времени при воспламенении стехиометрической смеси при T₀ = 850 К, приведенные на рис. 5. Можно видеть, что в отличие от расчета при T₀ = 1000 К участок плавного увеличения температуры, соответствующий отсутствию накопления атомарного водорода, формируется перед пиком температуры как при наличии, так и без добавки пропилена.

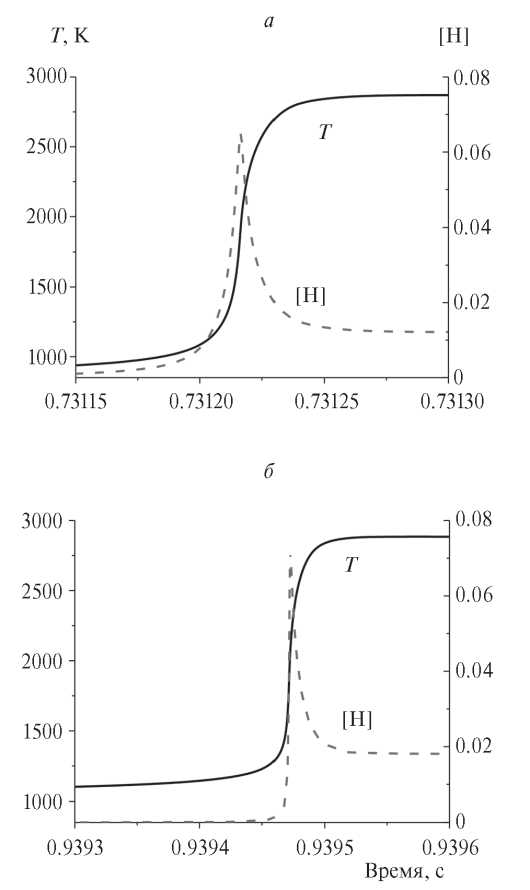

Рис. 5. То же, что и на рис. 4, при начальной температуре 850 К.



Как показывает кинетический анализ, на начальной фазе процесса воспламенения при T₀ = = 850 К без добавки пропилена атомарный водород активно удаляется из продуктов не только в ходе реакции разветвления цепи О₂ + Н = О + ОН, но и в ходе реакций с участием радикала НО₂: О₂ + Н (+М) = НО₂ (+М), НО₂ + Н = 2ОН (здесь М – любой химический компонент). В результате наблюдается приблизительный баланс убыли и генерации атомарного водорода, и температура смеси на пологом участке плавно растет без образования водородной лавины. При добавке пропилена присоединяются реакции обрыва цепей за счет взаимодействия атомов водорода с молекулами пропилена и его фрагментов. Однако ситуация кардинально не изменяется: и в этом случае наблюдается приблизительный баланс убыли и генерации атомов водорода. Результатом является некоторое усиление роста температуры на пологом участке благодаря экзотермическому эффекту дополнительных реакций обрыва цепи. Время задержки воспламенения изменяется слабо.

Что касается самовоспламенения при повышенных температурах, то в этом случае, как показывает кинетический анализ образования и убыли компонента H, резко возрастает скорость реакций разветвления цепей и генерации водорода в ходе химической реакции (3) по сравнению с реакциями обрыва цепей. Добавка пропилена ситуацию не изменяет, и эффект ингибирования снижается.

СКОРОСТЬ ЛАМИНАРНОГО ГОРЕНИЯ

Проведены расчеты процесса стационарного распространения ламинарного пламени с детальной химической кинетикой для трех водородно-воздушных смесей с разным содержанием водорода без добавки и с добавкой 1% пропилена при нормальных условиях (начальная температура – 300 К, давление – 1 атм). Рассчитанные значения нормальной скорости горения u_n приведены в табл. 2. Здесь же для смесей без добавок указаны диапазоны экспериментальных значений u_n из работ других авторов [20, 21]. Видно, что значения скорости горения, полученные в наших расчетах, попадают в экспериментальный диапазон. Отметим, что большой диапазон скоростей для бедной смеси вызван изменением структуры фронта волны, которое приводит к росту скорости на верхнем пределе.



Таблица 2. Значения ламинарной скорости горения u_n (см/с) в зависимости от содержания водорода в свежей смеси

Содержание водорода в смеси, об.%	Смеси без добавки		Смеси с добавкой 1% пропилена, расчет
	расчет	эксперимент [20, 21]
15	18	17–69	59
29.6	234	193–254	207
50	281	210–332	159



Расчеты скорости пламени дали следующие результаты. В отсутствие добавки пропилена наибольшую скорость горения имеет богатая смесь: 281 см/с, скорость бедной смеси значительно меньше – всего 18 см/с. Для богатой смеси добавка 1% пропилена понизила скорость пламени почти в 2 раза. Для стехиометрической смеси скорость пламени снизилась менее чем на 10 %. Для бедной смеси скорость пламени выросла почти в 3 раза.

Известно, что на эффективность воздействия добавок на водородновоздушные смеси сильно влияет давление [22]. Чтобы подтвердить ингибирование горения богатых смесей добавкой пропилена, мы провели дополнительные расчеты для смеси с 50% водорода при давлении 3 атм (начальная температура – 300 К). Результаты расчета по ламинарной скорости горения для смеси без добавки – 270 см/с, а для смеси с добавкой – 59 см/с. Таким образом, при более высоком давлении ингибирующий эффект добавки пропилена возрастает существенно: скорость горения снижается более чем в 4.5 раза.

На рис. 6 и 7 приведены результаты расчетов, иллюстрирующие влияние добавки пропилена на профили температуры и скорость тепловыделения при горении смесей с 15% и 50% водорода. Видно, что при горении смеси с 15% водорода добавка пропилена приводит к значительному увеличению градиента температуры; температура горения возрастает почти на 500 К. Заметное тепловыделение начинается при более низкой температуре; максимальная скорость выделения тепла возрастает более чем на порядок величины. Таким образом, в случае бедной смеси добавка пропилена преимущественно восполняет дефицит горючего компонента.

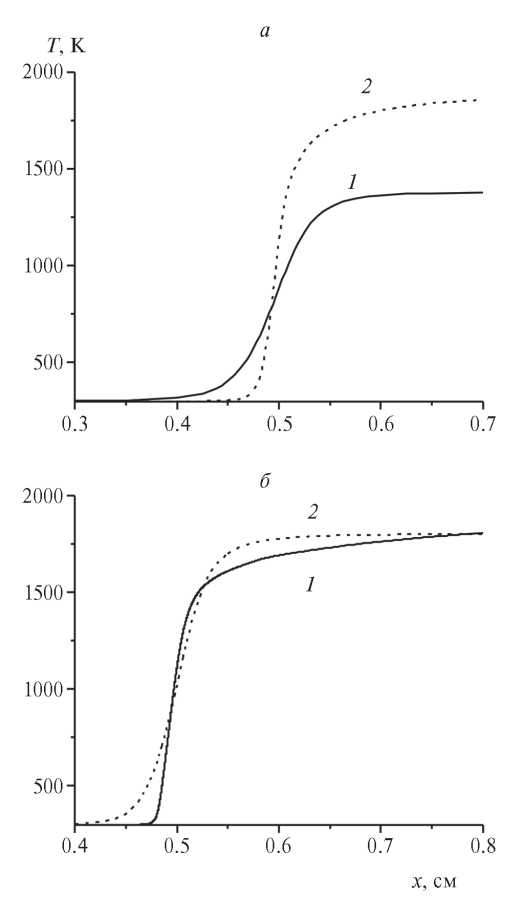

Рис. 6. Пространственные распределения температуры во фронте волны нормального горения в воздушных смесях с 15% (а) и 50% (б) водорода без добавки пропилена (1) и с добавкой 1% пропилена (2); T₀ = 300 К, p = 1 атм.

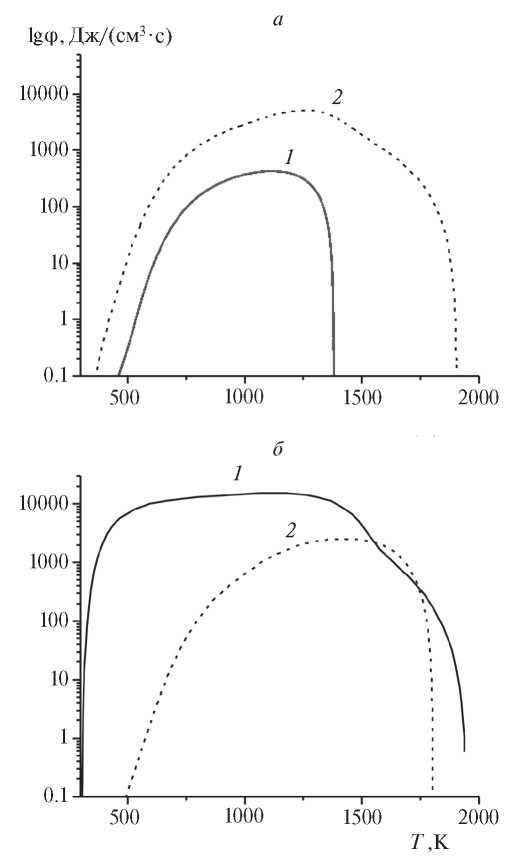

Рис. 7. Связь между логарифмом скорости выделения тепла (Φ) и температурой вдоль зоны реакции волны нормального горения воздушных смесей с 15% (а) и 50% (б) водорода без добавки (1) и с добавкой 1% пропилена (2); T₀ = 300 К, p = 1 атм.



При горении смеси с 50% водорода добавка пропилена, напротив, значительно снижает градиент температуры во фронте волны. Температура горения в зависимости от наличия добавки пропилена практически не изменяется, тогда как выделение тепла сдвигается в область более высоких температур. Так, например, если в смеси без добавки пропилена при температуре 500 К скорость выделения тепла уже приближается к максимальной величине, то при добавке пропилена химические реакции, приводящие к выделению тепла, фактически только начинаются.

Эти закономерности можно связать с изменениями концентрации основных активных носителей: атомарного водорода и гидроксила. Соответствующие данные для смесей с различным содержанием водорода приведены на рис. 8. Видно, что в случае смеси с 50% водорода добавка пропилена резко снижает концентрации активных радикалов: они фактически незаметны в области температур до 700 К, а их максимальные значения уменьшаются на порядок величины. Полностью пропадает первый “горб” на профиле гидроксила в области невысоких температур, характерный для горения богатых водородно-воздушных смесей. Напомним, что именно подавлением радикала ОН в этой области температур объясняется ингибирующее действие добавок углеводородов на скорость горения богатых водородно-воздушных смесей в работе [23].

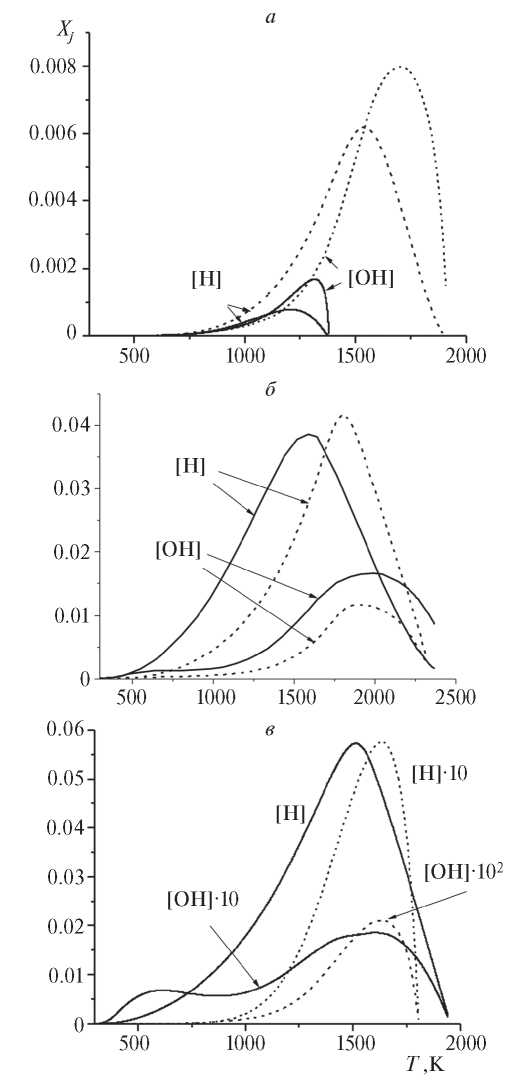

Рис. 8. Взаимосвязь между концентрацией (в мольных долях) атома водорода и гидроксила (X_j) с температурой вдоль зоны реакции волны нормального горения в воздушных смесях с 15% (а), 29.6% (б) и 50% (в) водорода без добавки (сплошные линии) и с добавкой 1% пропилена (штриховые линии); T₀ = 300 К, p = 1 атм.



Но не все так однозначно. В случае стехиометрической смеси добавка пропилена также заметно снижает концентрации гидроксила и атомарного водорода в области невысоких температур, однако на скорость горения это оказывает очень небольшое влияние. А вот в случае бедных смесей добавка пропилена, наоборот, заметно повышает концентрации OH и H. Заметим, что превышение максимума концентрации гидроксила над максимумом концентрации атомарного водорода (рис. 8а) является типичным для бедных смесей H₂–воздух [24].

ЗАЖИГАНИЕ НАГРЕТОЙ ПРОВОЛОКОЙ

Задача о зажигании накаленной проволокой решалась для воздушных смесей с содержанием водорода 15, 29.6 и 50% без добавки и с добавкой 1% пропилена. Температура газа, натекающего на проволоку, равнялась 300 К при давлении 1 атм. Методика расчета с использованием детальной химической кинетики приведена в работе [12]. В ее основу положена стационарная модель зажигания, разработанная Я.Б. Зельдовичем [25, 26]. Цилиндрическое тело (проволока), нагретое электрическим током до заданной температуры, которая поддерживается постоянной, обдувается поперечным потоком горючей смеси. Вокруг проволоки устанавливается пограничный слой; конвективный поток тепла, уносимый газом от нагретой проволоки через пограничный слой, определяется числом Нуссельта, которое является функцией диаметра проволоки и скорости натекающего газа. В газе, в тонком цилиндрически симметричном слое непосредственно вблизи поверхности нагретой проволочки происходят химические реакции. Реакции протекают в условиях тепломассопереноса, и поток тепла уносится вместе с газом, обтекающим нагретое тело. Распределения температуры и концентраций реагентов в зоне химических реакций формируются за счет молекулярного переноса без участия конвекции.

Условия зажигания определяются критическим числом Нуссельта, Nu_cr . Если в расчетном варианте число Нуссельта превышает критическую величину, то отвод тепла из зоны реакции оказывается слишком большим. Несмотря на выделение тепла в ходе химической реакции, в газе устанавливается стационарное распределение температуры и реагентов, и зажигание отсутствует. Если в расчетном варианте значение Nu равно или меньше Nu_cr , то температура газа вблизи поверхности проволоки начинает расти с самоускорением. Этот процесс интерпретируется как зажигание.

Пример сопоставления результатов расчета с опытными данными по зажиганию стехиометрической водородно-воздушной смеси накаленным телом с температурой 1000 К приведен на рис. 9. Экспериментальный температурный профиль для стехиометрической водородно-воздушной смеси был получен в работе [27] по интерферограммам излучения (метод фурье-спектроскопии) для вертикально расположенного нагретого стального образца цилиндрической формы диаметром 10 мм. Число Нуссельта в опыте в условиях свободной конвекции можно вычислить, используя критерии Грасгофа (Gr) и Прандтля (Pr). Согласно изложенному в работе [28], для металлических тел разной формы и среднего значения числа Нуссельта справедлива следующая единая эмпирическая зависимость:

$〈\text{Nu}〉 =\left(0.52{\text{Pr}}^{0.3}\text{- }0.02{\text{Pr}}^{-0.33}\right){\text{Gr}}^{0.25}.$

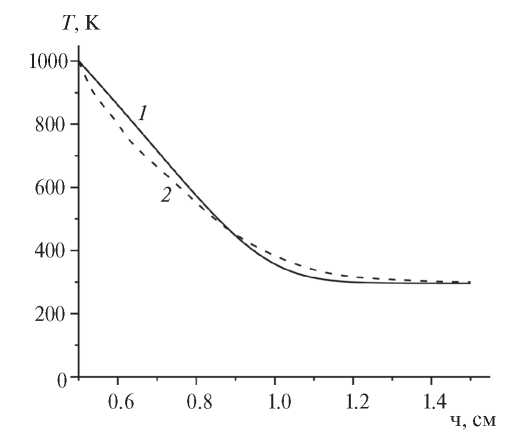

Рис. 9. Температурные профили в стехиометрической смеси H₂–воздух около нагретого цилиндра диаметром 10 мм с температурой 1000 К в критических условиях: 1 – наш расчет, 2 – эксперимент [27]. Давление – 1 атм, начальная температура – 296 К.



Использовав данные из работы [27], получим оценку для величины числа Нуссельта, отвечающей зажиганию, которая составила 1.23. Наши расчеты для зажигания газа проволочкой диаметром 10 мм, нагретой до 1000 К, в условиях естественной конвекции дают Nu_cr = 0.98. Вид температурного профиля в газе, отвечающий критическим условиям зажигания, как видно из рис. 9, находится в согласии с экспериментом.

Результаты расчетов, проведенных для бедной, стехиометрической и богатой смесей водорода с воздухом без добавки и с добавкой 1% пропилена представлены в табл. 3. Диаметр проволоки d_s был положен равным 1 мм, температура проволоки T_s равнялась 850 К и 1000 К соответственно. Уравнения модели решались в пределах от поверхности проволоки до холодной границы в погранслое, координата которой r₀ определялась по достижению температуры набегающего газового потока, принятой равной 300 K. Критическое число Нуссельта Nu_cr, определяющее условия зажигания, находили, варьируя скорость потока газа и уменьшая “вилку” между соответствующими значениями чисел Нуссельта, при которых либо наблюдался самоускоряющийся рост температуры, либо устанавливался стационарный профиль. Характерные значения скорости газа составили около 2 м/с при T_s = 850 К и около 4 м/с при T_s = 1000 К. Состав смеси слабо влияет на величину скорости в критических условиях. Величина Nu_cr определялась, когда разница в “вилке” между этими разными вариантами поведения процесса становилась равной/меньше 0.01. по абсолютной величине.



Таблица 3. Результаты расчетов зажигания нагретой проволокой водородно-воздушных смесей с разным содержанием водорода без добавки и с добавкой 1% пропилена с учетом детальной химической кинетики

Содержание водорода в смеси, об.%	Начальная температура, К	r0, мм	Критическое число Нуссельта Nucr
			без добавки пропилена	добавка 1% пропилена
15	850	2.5	1.98	1.99
	1000	2.0	2.53	2.54
29.6	850	2.0	1.96	1.97
	1000	2.5	2.50	2.51
50	850	2.0	1.94	1.95
	1000	2.5	2.47	2.48

Примечание. Давление – 1 атм, температура натекающего газового потока – 300 К, диаметр проволоки – 1 мм.



Можно видеть, что добавка пропилена фактически никак не влияет на критические условия зажигания. Изменение содержания водорода в смеси также не оказывает почти никакого воздействия на критическое число Нуссельта. Следует, однако, отметить, что добавка пропилена изменяет временны́е характеристики процесса зажигания. В качестве примера рассмотрим время задержки зажигания τ_ig, которое определим, как интервал времени от момента включения потока газа до точки максимума скорости выделения тепла в расчетных вариантах с зажиганием при критическом числе Нуссельта. Зависимость τ_ig от температуры проволоки для расчетных вариантов с добавкой 1% пропилена и без добавки для воздушной смеси с 50% водорода приведена на рис. 10.

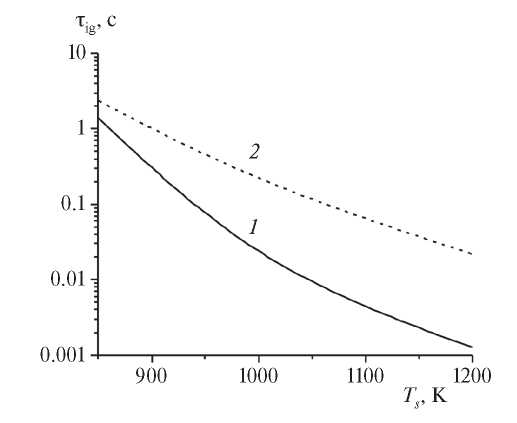

Рис. 10. Зависимость времени задержки зажигания τ_ig от температуры нагретой проволоки для смеси H₂–воздух при [H₂]₀ = 50% без добавки (1) и с добавкой 1% пропилена (2).



Видно, что добавка пропилена в целом увеличивает время задержки зажигания. По мере увеличения температуры проволоки τ_ig снижается для обоих вариантов, без добавки и с добавкой пропилена, однако влияние добавки усиливается. Так, если при температуре 850 К добавка пропилена увеличивает τ_ig в 1.7 раза, то при температуре τ_ig = 1000 К – в 13 раз, а при 1200 К – в 17.4 раза.

Чем же объяснить отсутствие ингибирующего действия добавки пропилена на критерий зажигания водородно-воздушных смесей нагретым телом? Причина состоит в особых условиях процесса, при которых развитие химической реакции протекает в некоторой области в газе вблизи проволоки при постоянном оттоке тепла. Зажигание происходит, когда выделение тепла в ходе реакции компенсирует определенную часть этого тепла, уносимого за счет конвекции. При этом не имеет значения, сколько времени уходит на развитие химических реакций, приводящих к выделению тепла. Но именно на эту величину, собственно, и может повлиять добавка пропилена.

Что касается явного различия температурных зависимостей времени задержки зажигания от времени задержки самовоспламенения в реакторе постоянного объема, то оно связано, скорее всего, с эффектами молекулярного переноса и главным образом с диффузией водорода, которая усиливается с повышением температуры. Эти факторы не играют роли в задаче о самовоспламенении.

ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ ИССЛЕДОВАНИЯ

Проведенные расчеты позволили более четко определить условия, в которых эффект ингибирования разветвленных цепных химических реакций при добавлении пропилена в водородно-воздушную смесь либо существенно ослабляется, либо вовсе отсутствует.

При добавлении пропилена в качестве ингибитора в смесь вводятся достаточно крупные молекулы, разложение которых может давать “букет” продуктов, также способных участвовать в химических реакциях. Кинетический анализ, проведенный в данной работе, подтвердил, что в реакциях обрыва цепей, идущих с поглощением атомарного водорода, помимо молекул пропилена, активное участие принимают продукты превращения пропилена, такие как СН₄, С₂Н₄ и СН₂О. Более того, продукт разложения пропилена СН₃ участвует в реакции, генерирующей атомарный водород. В бедных смесях молекулы пропилена восполняют недостаток горючего компонента, участвуя в реакциях окисления. Совместное действие этих факторов приводит к тому, что в различных условиях добавка пропилена может приводить к разным и даже противоположным эффектам.

В задаче о самовоспламенении смесей в реакторе постоянного объема при атмосферном давлении существенный “прирост” задержки воспламенения, вызванный добавкой 1% пропилена, наблюдается при начальной температуре 1000 К. Добавка действует как активный ингибитор, связывая атомарный водород. Содержание водорода в смеси практически не оказывает влияние на ингибирование, задержка воспламенения примерно одинакова для бедной, богатой и стехиометрической смесей. Но по мере снижения начальной температуры эффект ингибирования ослабевает и при 800 К исчезает полностью. Близкая картина наблюдается по мере роста температуры от 1000 до 1400 К.

Изменение значения времени задержки воспламенения при добавлении пропилена коррелирует с особенностями динамики развития процесса воспламенения. При всех трех рассмотренных начальных температурах: 850, 1000 и 1400 К – перед пиком температуры, который совпадает с лавинообразным ростом концентрации атомов водорода, образуется пологий участок, на котором температура линейно растет на 150–190 К при незначительной прибавке концентрации атомов Н. Рост температуры в отсутствие накопления атомов водорода свидетельствует об активном обрыве цепей, так как соответствующие химические реакции обладают, как правило, экзотермическим эффектом.

При начальной температуре 1000 К без добавления пропилена пик температуры формируется вместе с лавиной атомарного водорода. Пологий участок на профиле температуры отсутствует. Однако при уменьшении начальной температуры до T₀ = 850 К пологий участок, соответствующий отсутствию накопления атомарного водорода, формируется в обоих случаях, как при добавлении пропилена, так и без него. Кинетический анализ показывает, что при T₀ = 850 К обрыв цепей и убыль атомарного водорода идут активно на фоне снижения скоростей реакций разветвления цепей даже в смеси без добавки пропилена, в том числе в ходе реакций с участием радикала НО₂. Как следствие, добавление пропилена не приводит к заметным изменениям ни в скорости реакций обрыва цепей, ни в задержке самовоспламенения.

При повышении начальной температуры до 1200–1400 К эффект ингибирования снижается по другой причине: элементарные химические реакции, обеспечивающие разветвление цепей, явно доминируют по скорости над реакциями обрыва цепей. Добавка пропилена кардинально ситуацию не изменяет.

Решение задачи о нормальной скорости горения показало, что добавка 1% пропилена оказывает ингибирующее действие в случае богатой смеси (50% водорода), незначительный эффект в случае стехиометрической смеси и промотирующее действие в случае бедной (15% водорода). Качественно результат находится в согласии с опытными и расчетными данными из работ [9, 23], где сильное ингибирование горения небольшими добавками углеводородов наблюдалось только для богатых смесей водорода с воздухом.

Ингибирующее действие добавок углеводородов на скорость горения богатых водородно-воздушных смесей объяснялось подавлением радикала ОН в низкотемпературной области пламени [23]. Наши расчеты для волны нормального горения в богатой смеси с 50% водорода, для которой получено заметное снижение скорости горения при добавке пропилена, казалось бы, подтверждают этот механизм. Однако аналогичные расчеты, выполненные для стехиометрической смеси, показали, что и в этом случае добавка 1% пропилена эффективно подавляет радикал ОН в области низких температур волны горения, хотя скорость горения снижается незначительно. Можно предположить, что сильный прирост скорости выделения тепла, наблюдаемый в высокотемпературной зоне волны горения при добавке пропилена к стехиометрической смеси, компенсирует эффект снижения концентрации радикала ОН. Таким образом, нужны дальнейшие исследования.

При решении задачи о зажигании накаленной проволокой водородновоздушных смесей при атмосферном давлении также не обнаружено эффекта ингибирования процесса при добавке 1% пропилена. Условия зажигания, выраженные с помощью критического числа Нуссельта, оказались нечувствительными ни к добавке пропилена, ни к содержанию водорода в смеси. Хотя при добавке пропилена процесс формирования очага неограниченного роста температуры вблизи поверхности проволоки замедляется, на условиях зажигания, определяемых температурой и скоростью натекающего газового потока, а также температурой нагретой проволоки, это практически не сказывается.

Отсутствие влияния добавки пропилена на зажигание водородновоздушных смесей нагретой проволокой объясняется особыми условиями процесса, когда развитие химической реакции протекает в газе вблизи нагретой проволоки при постоянном оттоке тепла. Зажигание происходит, когда тепло, выделившееся в ходе реакции, компенсирует тепло, уносимое за счет конвекции. При этом время развития химических реакций, выделяющих тепло, для процесса зажигания несущественно. Но добавка пропилена фактически может оказать влияние лишь на время задержки.

ВЫВОДЫ

1. Представлены решения трех задач, которые демонстрируют влияние добавки 1% пропилена на воспламенение в реакторе постоянного объема, скорость нормального горения и зажигание нагретой проволокой бедной, стехиометрической и богатой смесей кислорода с воздухом.
2. Показано, что ингибирующее действие добавки, которое выражается в значительном увеличении задержки воспламенения и почти двукратном снижении скорости нормального горения, имеет место при начальной температуре 1000 К независимо от содержания водорода в смеси в задаче о воспламенении и для богатой смеси в задаче о горении. Механизм ингибирования, связанный с обрывом цепных разветвленных реакций за счет присоединения атомарного водорода к молекулам пропилена и продуктов его превращения, подтвержден кинетическим анализом.
3. Ингибирующее действие добавки пропилена заметно ослабляется по мере снижения начальной температуры в задаче о воспламенении от 1000 К до 850 К, а также по мере роста начальной температуры до 1400 К независимо от содержания водорода в смеси. При температуре 800 К добавка не ингибирует процесс воспламенения.
4. В задаче о скорости горения при переходе от богатой к стехиометрической смеси ингибирующее действие добавки пропилена сильно ослабляется, а в случае бедной смеси добавка пропилена даже промотирует горение. Предложенный в литературе механизм ингибирования горения добавкой пропилена, включающий подавление гидроксила в области небольших температур, не нашел подтверждения в наших расчетах. Подавление гидроксила наблюдается при горении как богатой, так и стехиометрической смесей, однако в последнем случае скорость горения снижается всего на 10%.
5. Критические условия зажигания водородно-воздушных смесей нагретой проволокой фактически не зависят от наличия добавки 1% пропилена. Изменение содержания водорода в смеси не оказывает влияния на зажигание.

Авторы выражают искреннюю благодарность И.С. Гордополовой (ИСМАН им. Мержанова) за конструктивное обсуждение проблемы.

Данная работа финансировалась за счет средств бюджета института. Никаких дополнительных грантов на проведение или руководство данным конкретным исследованием получено не было.
