Morphology of the Seismosensory System of thornfish Bovichtus variegatus Richardson, 1846 (Perciformes: Bovichtidae)

Аннотация

This article describes the results of the first investigation of structure of seismosensory system of Bovichtus variegatus Richardson, 1846 and topography of its seismosensory canals. The variability of individual structures is described and compared to previously studies of the seismosensory system of B. psychrolutes Günther, 1861. A number of similarities and differences in the features of the structure of the seismosensory systems of B. variegatus and B. psychrolutes are noted.

Толық мәтін

Бовихтовые или щекороговые (Bovichtidae) – базальное семейство морских придонных рыб подотряда Notothenioidei. Представители семейства распространены в нотальных водах южного полушария у берегов Южной Америки, Тасмании, южной Австралии, Новой Зеландии, о-вов Тристан-да-Кунья, Сен-Поль и Амстердам, а также у Антарктического п-ова. Многие виды рода имеют локальный ареал и ведут скрытный образ жизни. В настоящее время валидными признаны 11 видов из трех родов; 8 видов относятся к роду Bovichtus Cuvier (FishBase..., 2023). В конце прошлого столетия проведены региональные ревизии рода (Hardy 1988; Bravo et al., 1999), сутью которых было изучение внешней морфологии и осевого скелета. Установлено, что семейство занимает базальное положение внутри подотряда (Воскобойникова, 1986; Lecointre et al., 1997), его таксономический ранг поднят до уровня надсемейства Bovichtoidea (Воскобойникова, 2010). Благодаря предыдущим исследованиям сейсмосенсорной системы (далее ССС) семейств Nototheniidae (Якубовски, 1970, 1971; Балушкин, 1984), Bathydraconidae (Балушкин, Воскобойникова, 2011) и Channichthyidae (Iwami et al., 1999) была составлена общая, на тот момент, характеристика подотряда Notothenioidei (Балушкин, 1997; Воскобойникова, 2010). Подробное изучение внешней морфологии и скелета позволило выявить диагностические признаки валидных видов рода Bovichtus и установить особое положение семейства Bovichtidae внутри подотряда Notothenioidei. ССС представителей семейства характеризовалась как сложная структура с развитыми канальцами 2-го и 3-го порядков (далее канальцев-2 и -3) (Воскобойникова, 2010). Единственным представителем рода Bovichtus, для которого приведена схема сенсорных каналов (далее СК), стал Bovichtus psychrolutes (Балушкин, 2016), прочие виды этого таксона в данном аспекте оставались неизученными. Это и определило перспективу дальнейших исследований других представителей рода Bovichtus для получения более полной таксономической характеристики семейства Bovichtidae. В настоящей работе впервые приведено подробное описание морфологии ССС Bovichtus variegatus и показаны особенности этой системы в сравнении с описанной ранее у B. psychrolutes.

МАТЕРИАЛ И МЕТОДИКА

В качестве изучаемого материала использовали экземпляры из фондовой коллекции Зоологического института (ЗИН) РАН: Bovichtus variegatus: ЗИН 36197 – прол. Кука, Новая Зеландия 1.01.1950, 2 экз., TL 121.3 мм и TL 116.0 мм; ЗИН 36198 – зал. Лайалл, Новая Зеландия, 11.06.1949, колл. R. K. Dell, 1 экз., TL 146.3 мм; ЗИН 49281 – о-ва Снэрс, Новая Зеландия, глуб. 2 м, 23.12.1984, колл. G. Hardy, 4 экз., TL 65.2 – 81.6 мм. Для сравнения использовали фотографии коллекционных материалов Британского музея естественной истории (BMNH): Bovichtus variegatus: BMNH 1855.9.19.82 – порт Джексон, Новый Южный Уэльс, Австралия, 2 экз., TL 107.8 мм (лектотип) и 167.0 мм (паралектотип); Bovichthys decipiens: BMNH 1876.2.12.8 – прол. Кука, Новая Зеландия, 1 экз., TL 34.2 мм (голотип).

Для точного выявления строения ССС использовали методику окрашивания каналов (Якубовски, 1970), красители вводили экземплярам, фиксированным в 70% этаноле, которые затем изучали под бинокуляром МС-2. Остеологические признаки сенсорных каналов (СК) головы исследовали по препаратам, окрашенным альциановым синим и ализариновым красным (Potthoff, 1984), и по томограммам, полученным при помощи микротомографа Neoscan N80. Согласно общепринятой терминологии

(Якубовски, 1971; Неелов, 1979; Сиделева, 1982; Балушкин, 1984; Мандрица, 2001; Page, 1977), каналы сейсмосенсорной системы B. variegatus обозначены заглавными латинскими буквами. Названия пор и канальцев приведены в соответствии с каналом, к которому они относятся; далее после дефиса указан порядковый номер поры или канальца и строчная латинская буква, обозначающая положение относительно канала: верхняя – s (от “superior”); нижняя – i (от “inferior”); передняя – a (от “anterior”); задняя – p (от “posterior”). Поры или канальцы, расположенные по центру оси симметрии в медиальной проекции, названы центральными (с – от “centralis”). Канальцы могут быть парными или непарными в зависимости от наличия на обеих сторонах головы. Также канальцы или поры могут быть двойными, если, находясь на одном канале, они располагаются друг напротив друга, или одинарными, когда имеется лишь один каналец или пара (Неелов, 1979; Мандрица, 2001).

РЕЗУЛЬТАТЫ

План строения СК головы Bovichtus variegatus (рис. 1) соответствует перкоидному типу, для которого свойственно наличие корональной комиссуры и связи надглазничного и подглазничного каналов. Всего в состав ССС входят 5 каналов: подглазничный (CIO), надглазничный (CSO), височный (CT), предкрышечно-нижнечелюстной (CPM) и туловищный (CLl), а также 3 комиссуры: корональная (CMC), затылочная (CMOC) и подбородочная. Каналы не прерываются. Число канальцев-1 и пор на одном канале может превышать 30. Все канальцы оканчиваются терминальными порами. Большинство длинных кожных канальцев располагается на подглазничном, височном и предкрышечно-нижнечелюстном каналах. Поры СК головы практически не различаются по размерам. Исключение составляют дополнительные поры, расположенные у основания и по бокам кожных канальцев.

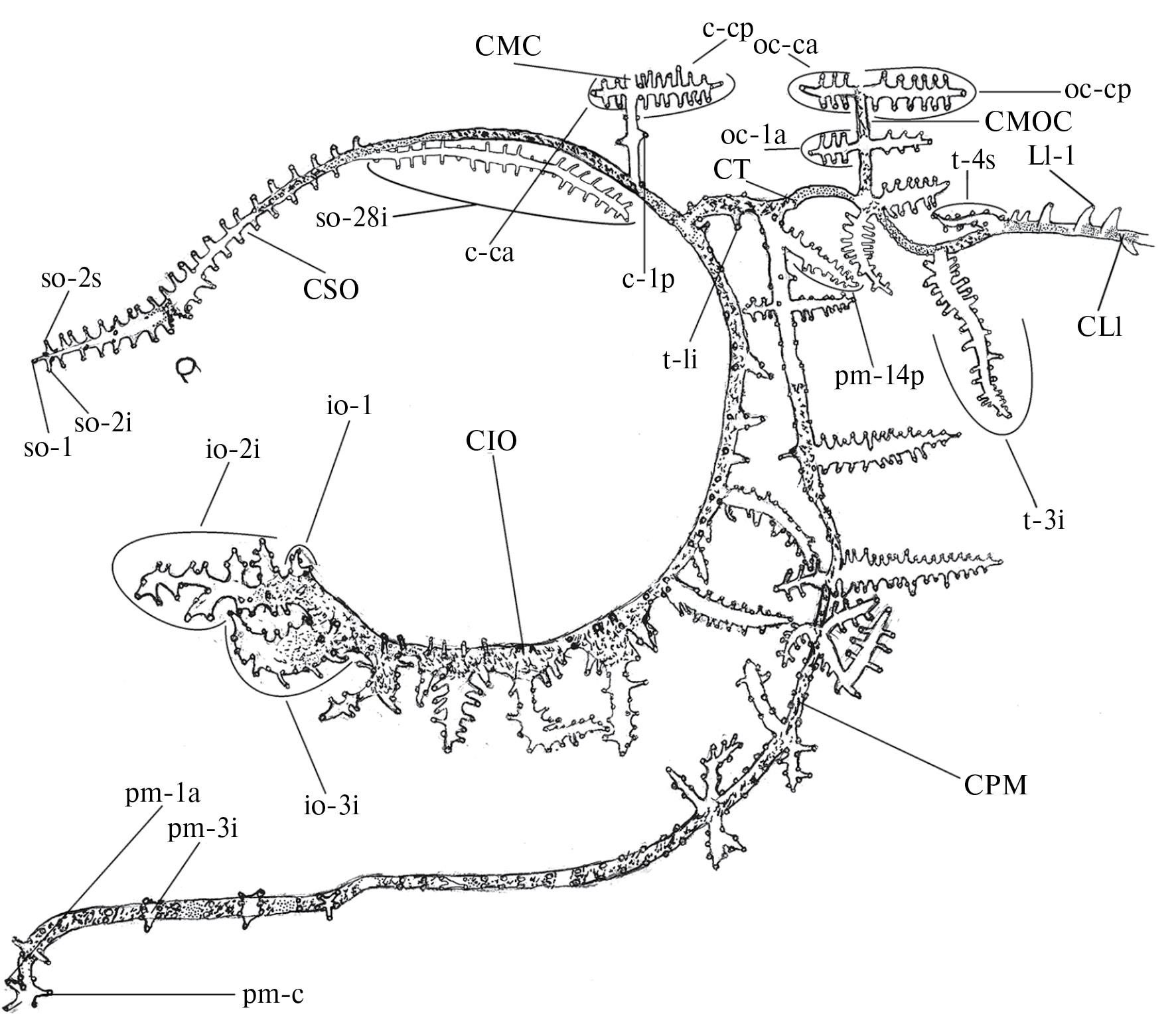

Рис. 1. Топография сейсмосенсорной системы Bovichtus variegatus (ЗИН № 36197 TL 121 мм), вид сбоку. Каналы: CSO – надглазничный, CIO – подглазничный, CT – височный, CPM – предкрышечно-нижнечелюстной и CLl – туловищный. Комиссуры: CMC – корональная и CMOC – затылочная. Канальцы: so-1–30 – надглазничные; io-1–18 – подглазничные; pm-c и pm-1–14 – предкрышечно-нижнечелюстные; t-1–7 – височные, с-1р и c-c – корональные, ос-1а и ос-с – затылочные, Ll-1 – 1-ый туловищный

Надглазничный канал проходит через nasale и frontale. Участок канала в nasale короткий, примерно равный диаметру ноздри. Во frontale проходит более половины всей длины канала, сам канал заканчивается слиянием с CIO и CT. Перед nasale и в промежутке между nasale и frontale канал расширен и не имеет костной крыши. Терминальная пора so-1 располагается непосредственно над верхней челюстью. Всего перед nasale 10 двойных канальцев-1 и 8 дополнительных пор. Между so-10 и so-11 канал проходит через nasale. Начиная с so-11, следует участок канала без костной крыши, на котором имеется 12 двойных канальцев-1 и одинарные so-17 и so-18. На участке во frontale 11 канальцев-1 расположены до CMC и две основные поры после нее. Каналец so-28i является наиболее развитым как в надглазничном канале, так и во всей ССС. Начинается на вертикали переднего края зрачка, проходит в углублении во frontale, открывается терминальной порой позади корональной комиссуры и несет 36 канальцев-2 и пор.

Корональная комиссура представлена парными двойными канальцами с-1a и c-1p. Каналец с-са – короткий, с четырьмя канальцами-2. Задний с-ср более длинный, имеет 16 канальцев-2.

Подглазничный канал проходит в lacrimale и postlacrimale-1–5 и костях окологлазничного кольца, сливаясь в dermosphenoticum с CSO и CT. Всего от канала отходят 18 (8 длинных и 10 коротких) нижних канальцев-1. Длинные канальцы расположены над фонтанелями канала и распределены следующим образом: 4 в lacrimale (io-3i, io-4i, io-5i и io-7i) и по одной в postlacrimale-1–4 (io-8i, io-9i, io-11p и io-14р). Канальцы-1 несут до 13 пор и канальцев-2, которые, в свою очередь, обладают канальцами-3 (lacrimale). Короткие канальцы менее развиты, имеют до шести дополнительных пор и канальцев-2 (io-1 и io-2). Орбитальная сторона канала представлена слабо развитыми канальцами-1 (lacrimale) и основными порами (postlacrimale-1–5).

Височный канал проходит через frontale, pteroticum, supratemporale, posttemporale и supracleithrum. Наиболее развитые кожные канальцы берут начало в участках канала, образованных промежутками между костями. Всего на канале 8 канальцев-1 и 5 мелких пор. На участке во frontale, канал открывается мелкими порами, здесь же отходит каналец t-1i. Далее канал проходит в верхней части pteroticum, образующей затылочную ямку, и в supratemporale. Между этими костями от канала отходят развитые двойные канальцы t-2s и t-2i дугообразной формы, незначительно отличающиеся друг от друга шириной просвета и числом канальцев-2. Каналец t-3i – один из наиболее развитых в СК головы, располагается между supratemporale и posttemporale и имеет более 30 канальцев-2 и пор. Просвет канальца доходит до заднего края suboperculum. Между posttemporale и supracleithrum находится одинарный t-4s, он направлен вперед, имеет 9 пор и открывается терминальной порой на одной вертикали с основанием t-3i. На supracleithrum расположены 3 коротких канальца t-5s, t-6s и t-7s.

Затылочная комиссура проходит в parietale и supraoccipitale, представлена боковыми канальцами oc-1a и oc-1p, а также центральными oc-са и oc-сp, содержащими по 6 канальцев-2 (кроме oc-сp, у которого их 12).

Предкрышечно-нижнечелюстной канал проходит через dentale, anguloarticulare и praeoperculum. Всего в канале 9 закрытых кожей фонтанелей и 19 канальцев-1, из которых 14 двойных и 5 одинарных. Между фонтанелями расположены ряды мелких пор. Наиболее развитые канальцы расположены над фонтанелями в praeoperculum и на участке, свободном от костной крыши. Канал соединен подбородочной комиссурой, от которой 2 канальца отходят вперед и 1 – назад. В dentale канал открывается четырьмя фонтанелями, здесь отходят 5 канальцев. Над первой фонтанелью расположены двойные канальцы pm-2a и pm-2p с мелкими порами у оснований. Над другими тремя фонтанелями расположены скопления из 5–7 мелких кожных пор с канальцами pm-3i, pm-4i и pm-5i. Канал в anguloarticulare представлен одной фонтанелью, над которой расположен каналец pm-6i. Далее канал заходит в praeoperculum, где присутствуют 5 фонтанелей; над каждой из них от канала отходят двойные канальцы-1. Двойные pm-7s и pm-7i имеют по крупному канальцу-2 с двумя – четырьмя порами. Канальцы pm-8s, pm-8i и pm-9a имеют по 8 пор и канальцев-2. Среди них pm-8s выделяется широким просветом, а pm-9a – дугообразной формой. На верхней стороне канальца pm-9р находятся два канальца-2, от которых отходит по 3 пары канальцев-3. Каналец pm-10a сопоставим по размерам с pm-9а, имеет 5 канальцев-2, находится между io-11р и io-14р. У pm-10р, одного из самых крупных и развитых канальцев ССС, доходящего до заднего края suboperculum, широкий просвет и большое число канальцев-2. Напротив короткого pm-11a располагается развитый pm-11р, который чуть короче pm-10р, выходит из praeoperculum на уровне канальца io-16p и соединяется с височным каналом. Костная крыша отсутствует. От канала отходят двойные канальцы pm-12а и pm-12р и одинарные pm-13р и pm-14р.

Туловищный канал представляет собой ряд непрободенных чешуй боковой линии, которые модифицировались в костные членики суперэллиптической формы, расположенные в коже и снабженные канальцами, отходящими попеременно вверх и вниз (рис. 2). Канальцы открываются единственной порой. В передней части туловищного канала канальцы направлены под углом около 70˚ относительно самого канала. По мере приближения к хвостовому плавнику канальцы уменьшаются в размерах и располагаются перпендикулярно относительно канала. Всего насчитывается 76–82 членика. Канал начинается непосредственно за supracleithrum в верхней половине туловища и постепенно смещается на середину. Далее канал сужается, заходит на хвостовой плавник, проходит по седьмому ветвистому лучу и открывается терминальной порой на разветвленной части луча. Всего 18 мелких каудальных пор, терминальная пора значительно увеличена, диаметр приблизительно равен толщине канала, костные членики на этом участке отсутствуют.

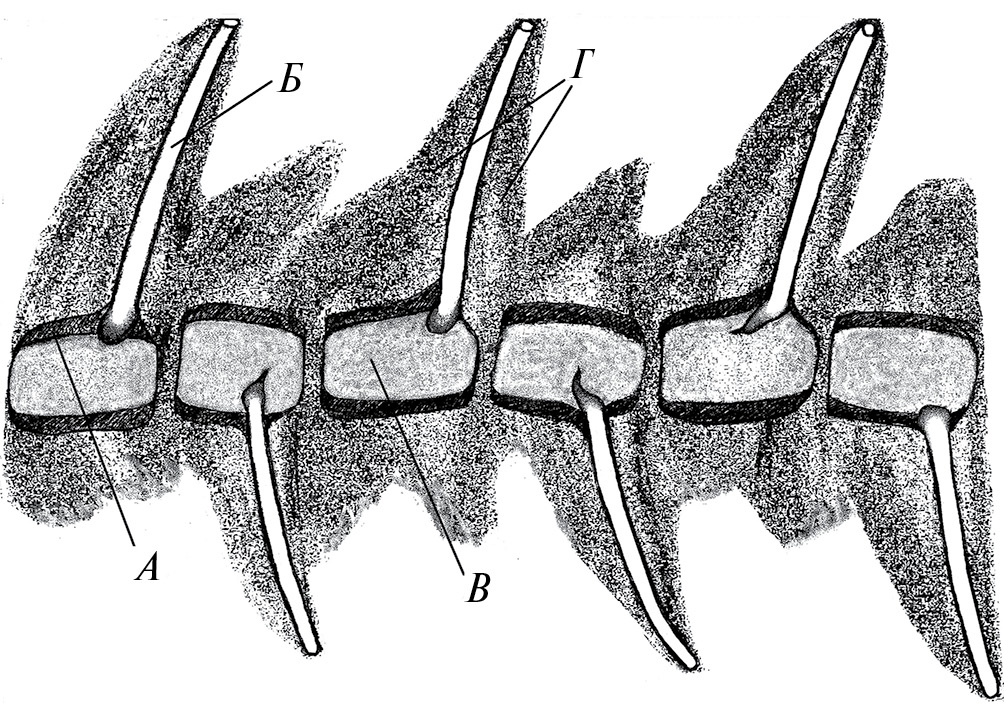

Рис. 2. Строение туловищного канала и члеников Bovichtus variegatus. А – костный членик, Б – каналец-1, В – полость костного членика, через которую проходит туловищный канал, Г – кожные образования, через которые проходит каналец

При изучении экземпляров этого вида обнаружены признаки, проявившие вариабельность. Число канальцев-1 подглазничного канала на постлакримальном участке может варьировать от 13 до 16. При этом число развитых канальцев подглазничного канала остается постоянным. Развитые канальцы имеют незначительную изменчивость по направлению и по числу дополнительных пор и канальцев-2. На других СК головы канальцы-1 менее вариативны, однако на участке CPM-IV их число варьирует от 1 до 5. Вероятно, это связано с тем, что канал не проходит внутри какой-либо кости. Канальцы-1 затылочной комиссуры, как и на каналах, образованы над фонтанелями, однако у некоторых экземпляров на месте одного крупного канальца может быть два канальца меньших размеров. Кроме того, передний центральный каналец затылочной комиссуры всегда короче заднего (рис. 3). Наличие костной крыши на определенных участках каналов, а также число и расположение фонтанелей оказались характерными для всех экземпляров. В туловищном канале изменениям подвержены общее число члеников и чередование направления канальцев.

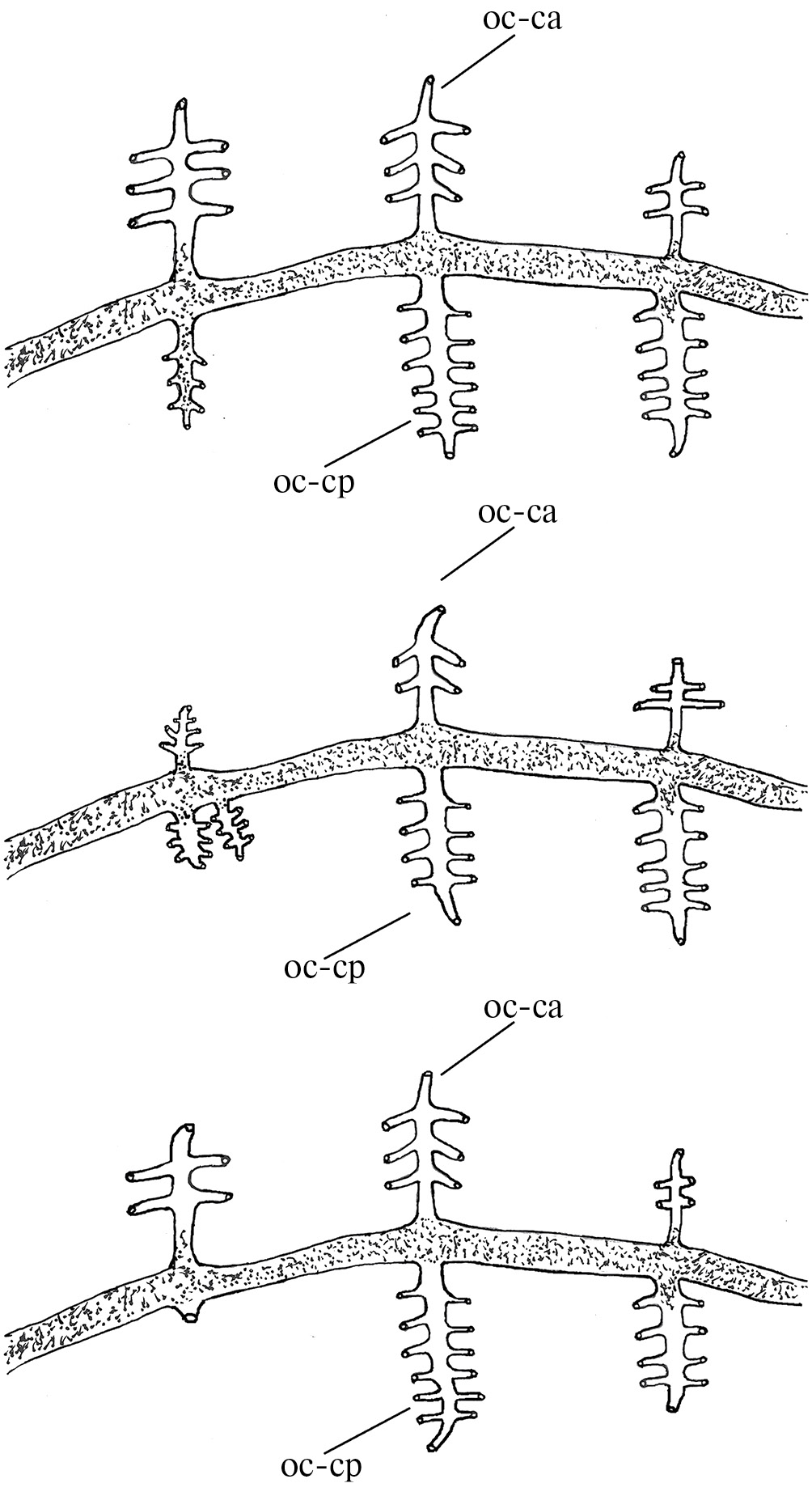

Рис. 3. Изменчивость строения затылочной комиссуры Bovichtus variegatus. Центральные канальцы: oc-ca – передний, oc-cp – задний

ОБСУЖДЕНИЕ

Сравнение ССС Bovichtus variegatus с B. psychrolutes (Балушкин, 2016) позволило установить ряд схожих признаков: соединение CPM с СТ, развитые канальцы-1 с канальцами-2, наличие подбородочной комиссуры и общее число члеников (76–82 у B. variegatus и 79–87 у B. psychrolutes). Также выявлены отличительные признаки B. variegatus от B. psychrolutes: наличие большего числа сильно развитых кожных канальцев-1 с канальцами-2 и -3, отсутствие основных пор на CPM и меньшее число канальцев-1 на CMOC. В ходе остеологических исследований перед posttemporale и после затылочной комиссуры обнаружена supratemporale, через которую проходит височный канал. Прикрепляясь к parietale веретенообразным концом, она пролегает вдоль posttemporale и в задней части принимает веслообразную форму. Положение канала и комиссуры относительно supratemporale близко к вариантам А и B, приведенным Ябэ для Cottoidea, и характерно для Hemitripteridae, Cottidae, Rhamphocottidae и Agonidae (Yabe, 1985), однако у других нототениевидных эта кость отсутствует. Наличие supratemporale, вероятно, представляет собой результат конвергентной эволюции с вышеназванными таксонами Cottoidei. Гомоплазия также наблюдается при сравнении схем ССС Bovichtus и некоторых представителей Cottidae (Неелов, 1979), хорошо заметно сходство в сложноустроенных канальцах-1 и -2 (Myoxocephalus, Porocottus), а также в строении туловищного канала (Artediellus). Необходимо отметить, что затылочная комиссура Nototheniidae проходит через табличные кости extrascapulare (tab. parietale и tab. supraoccipitale – по: Балушкин, 1984), которые не обнаружены у B. variegatus. Слияние CPM с CT ранее отмечалось только для некоторых представителей рода Notothenia (Якубовски, 1971; Балушкин, 1984). Такие признаки, как развитые канальцы-1, наличие канальцев-2 и -3 и присутствие подбородочной комиссуры, не обнаружены у других представителей подотряда Notothenioidei, также, как и подобное строение туловищного канала (Якубовски, 1970, 1971; Балушкин, 1984, 1997; Балушкин, Воскобойникова, 2011; Iwami et al., 1999). В связи с этим можно предположить, что дальнейшее исследование ССС Bovichtus и Bovichtidae не только укрепит особое положение семейства внутри подотряда, но и позволит составить характеристику ССС для каждого вида, что, несомненно, дополнит диагнозы и устранит сомнения в валидности тех или иных видов.
