Исследование влияния низких температур на физико-химические свойства ксерогелей, порошков и керамики на основе ZrO2

Обложка

Цитировать

Полный текст

Аннотация

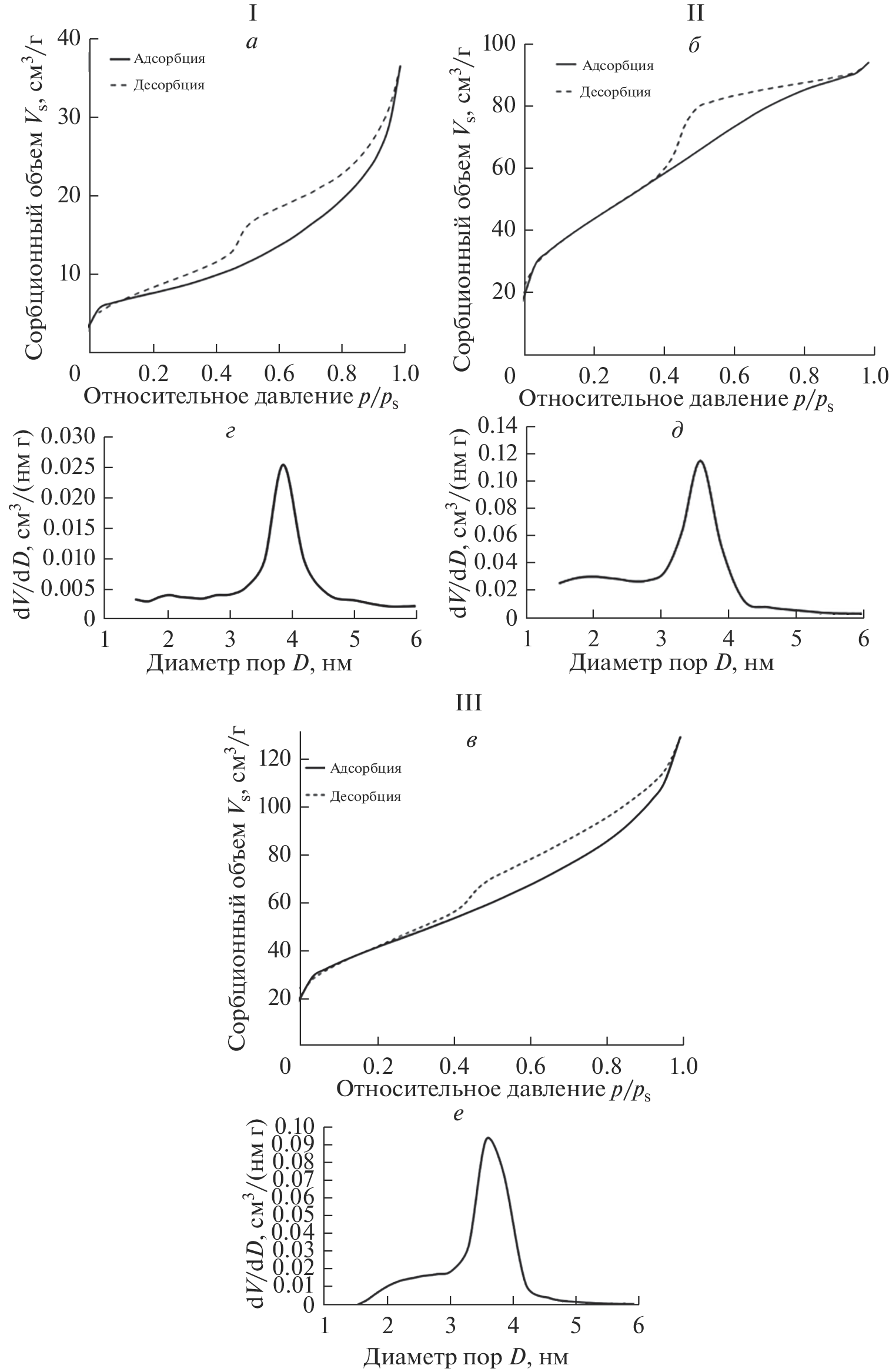

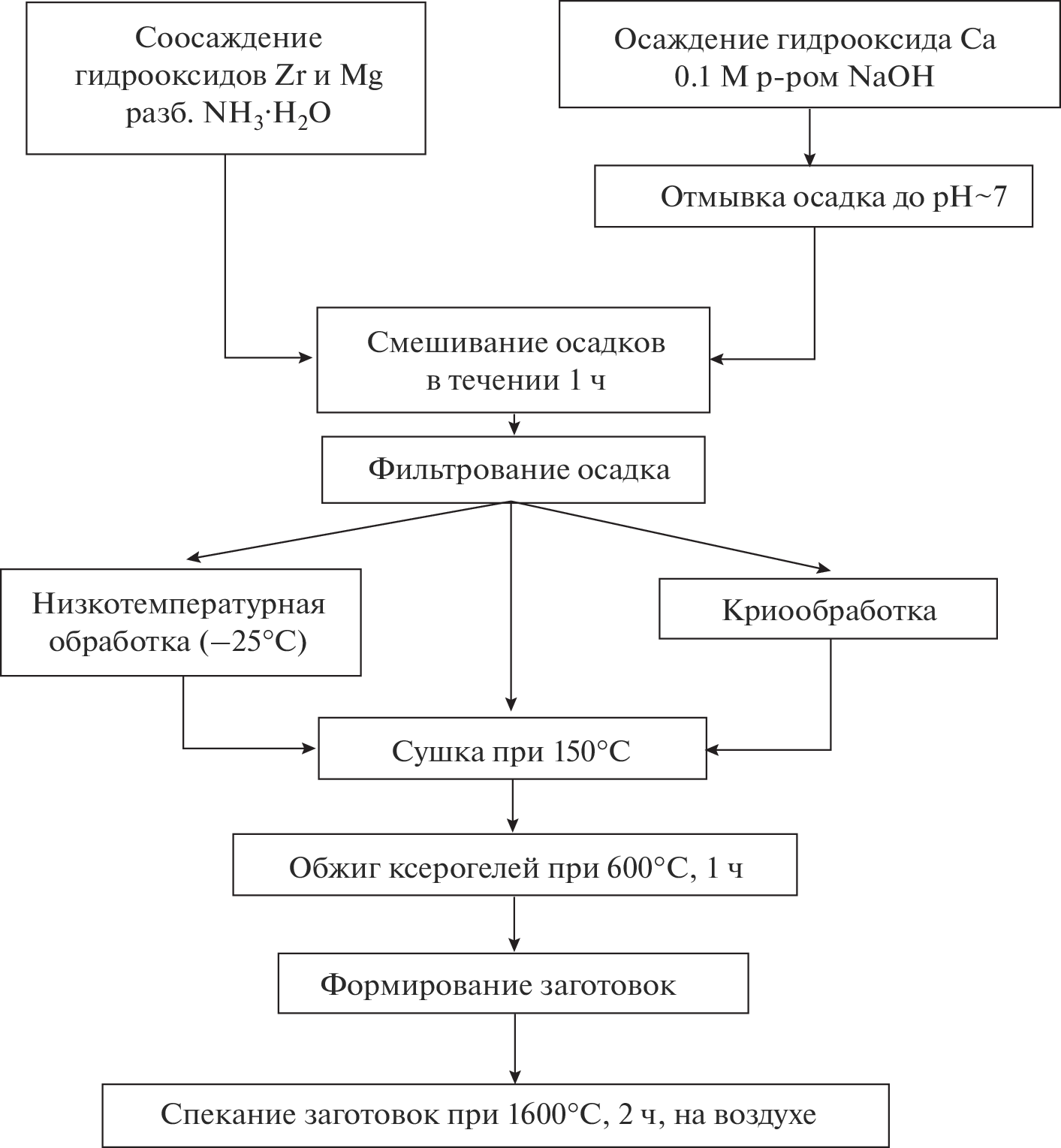

Методом совместного осаждения гидроксидов в системе ZrO2–CaO–MgO получены ксерогели, порошки и керамика на их основе. Исследовано влияние низких температур при получении прекурсоров на фазовый состав и физико-химические свойства материалов. Показано, что применение криообработки осадка позволяет снизить открытую пористость и водопоглощение керамики.

Об авторах

О. Л. Белоусова

Институт химии силикатов им. И.В. Гребенщикова РАН

Email: olgabelousova80@gmail.com
Россия, 199034, Санкт-Петербург, наб. Макарова, 2

В. А. Кузнецова

Институт химии силикатов им. И.В. Гребенщикова РАН; Санкт-Петербургский государственный технологический институт (Технический университет)

Email: olgabelousova80@gmail.com
Россия, 199034, Санкт-Петербург, наб. Макарова, д. 2; Россия, 190013, Санкт-Петербург, Московский пр., д. 26

Н. Ю. Федоренко

Институт химии силикатов им. И.В. Гребенщикова РАН

Email: olgabelousova80@gmail.com
Россия, 199034, Санкт-Петербург, наб. Макарова, д. 2

В. Л. Уголков

Институт химии силикатов им. И.В. Гребенщикова, РАН

Email: ugolkov.52@mail.ru
Россия, 199034, Санкт-Петербург, наб. Макарова, 2

Т. В. Хамова

Институт химии силикатов им. И.В. Гребенщикова РАН

Email: olgabelousova80@gmail.com
Россия, 199034, Санкт-Петербург, наб. Макарова, 2

О. А. Шилова

Институт химии силикатов им. И.В. Гребенщикова РАН; Санкт-Петербургский государственный технологический институт (технический университет); Санкт-Петербургский государственный электротехнический университет “ЛЭТИ”

Автор, ответственный за переписку.
Email: olgabelousova80@gmail.com
Россия, 199034, Санкт-Петербург, наб. Макарова, 2; Россия, 190013, Санкт-Петербург, Московский пр., 26; Россия, 197376, Санкт-Петербург, ул. Профессора Попова, 5,

Список литературы

  1. Жигачев А.О., Головин Ю.И., Умрихин А.В., Коренков В.В., Тюрин А.И., Родаев B.В., Дьячек Т.А. Мир материалов и технологий. Керамические материалы на основе диоксида циркония; под общ. ред. Ю.И. Головина. М.: Техносфера, 2018. 358 с.
  2. Федоров П.П., Яроцкая Е.Г. Диоксид циркония. Обзор // Конденсированные среды и межфазные границы. 2021. Т. 23. № 2. С. 169–187.
  3. Yin Y., Argent B. Phase diagrams and thermodynamics of the systems ZrO2–CaO and ZrO2–MgO // Journal of Phase Equilibria. 1993. V. 14. Iss. 2. P. 439–450.
  4. Курапова О.Ю., Конаков В.Г., Голубев С.Н. Фазообразование и стабильность твердых растворов в наноразмерных прекурсорах на основе диоксида циркония, полученных криохимическими методами // Вестник СПбГУ. Серия 4. Физика. Химия. 2016. № 3. С. 250–260.
  5. Ling Y., Li Q., Zheng H. Optimisation on the stability of CaO-doped partially stabilised zirconia by microwave heating // Ceramics International. 2020. V. 47. P. 115–123.
  6. Song Z., Liu S., Huang B. Optimized preparation of MgO-ZrO2 nanocomposite powders by assisted sol–gel method // Journal of Physics: Conference Series. 2022. V. 2390. P. 012050.
  7. Саблина Т.Ю., Мельников А.Г., Савченко Н.Л. Свойства спеченной керамики на основе диоксида циркония, стабилизированного окисью магния // Фундаментальные проблемы современного материаловедения. 2008. Т. 5. № 2. С. 92–96.
  8. Верещагин А.О., Обабков Н.В., Машковцев М.А. Получение микрогранулированных порошков состава ZrO2–Y2O3–CeO2 при помощи метода замораживания гидроксидных осадков // Сборник материалов и докладов XIX Международной научно-технической Уральской школы-семинара металловедов – молодых ученых. 2018. С. 256–258.
  9. Федоренко Н.Ю., Мякин С.В., Франк В.М. Влияние условий синтеза ксерогелей в системе ZrO2–Y2O3–CeO2 на свойства порошков и керамики на их основе // Физика и химия стекла. 2020. Т. 46. № 2. С. 206–212.
  10. Панова Т.И., Глушкова В.Б., Лапшин А.Е. Синтез нанокристаллических твердых растворов на основе диоксидов циркония и гафния // Физика и химия стекла. 2008. Т. 34. № 2. С. 365–274.
  11. Fedorenko N.Yu., Mjakin S.V., Khamova T.V., Kalinina M.V., Shilova O.A. Relationship Among the Composition, Synthesis Conditions, and Surface Acid-Basic Properties of Xerogel Particles Based on Zirconium Dioxide // Ceramics International. 2022. V. 48. Iss. 5. P. 6245–6249.
  12. Грег С., Синг К. Адсорбция, удельная поверхность, пористость; пер. с англ. А. П. Карнаухова. 2-е изд. М.: Мир, 1984. 306 с.
  13. Krumm S. An interactive Windows program for profile fitting and size/strain analysis // Materials Science Forum. 1996. V. 228–231. P. 183–188.
  14. Уманский Я.С., Скаков Ю.А., Иванов А.Н., Расторгуев Л.Н. Кристаллография, рентгенография и электронная микроскопия. М.: Металлургия, 1982. 632 с.
  15. Государственный стандарт ГОСТ 473.4-81. Изделия химически стойкие и термостойкие керамические. Метод определения кажущейся плотности и кажущейся пористости. М.: Стандартинформ, 1981.
  16. Государственный стандарт ГОСТ 21216-2014. Сырье глинистое. Методы испытаний. – Взамен ГОСТ 21216.0-93; введ. 2015-07-01. М.: Стандартинформ, 2015. 40 с.
  17. Lowell S., Shields J., Thomas M.A., Thommes M., Characterization of Porous Solids and Powders: Surface Area, Porosity, and Density, Springer, 2004. P. 350.
  18. Курапова О.Ю., Конаков В.Г., Голубев С.Н. Фазообразование и стабильность твердых растворов в наноразмерных прекурсорах на основе диоксида циркония, полученных криохимическими методами // Вестник СПбГУ. Серия 4. Физика. Химия. 2016. № 3. С. 250–260.
  19. Синицкий А.С., Кецко В.А., Пентин И.В. Дегидратация гидрофильных оксидов ZrO2 и Al2O3 при высоких температурах // Журн. неорган. химии. 2001. Т. 48. вып. 3. С. 484–488.

Дополнительные файлы

Доп. файлы
Действие
1. JATS XML
Скачать
2.

Скачать (85KB)
Метаданные
3.

Скачать (277KB)
Метаданные

© О.Л. Белоусова, В.А. Кузнецова, Н.Ю. Федоренко, В.Л. Уголков, Т.В. Хамова, О.А. Шилова, 2023

Согласие на обработку персональных данных с помощью сервиса «Яндекс.Метрика»

1. Я (далее – «Пользователь» или «Субъект персональных данных»), осуществляя использование сайта https://journals.rcsi.science/ (далее – «Сайт»), подтверждая свою полную дееспособность даю согласие на обработку персональных данных с использованием средств автоматизации Оператору - федеральному государственному бюджетному учреждению «Российский центр научной информации» (РЦНИ), далее – «Оператор», расположенному по адресу: 119991, г. Москва, Ленинский просп., д.32А, со следующими условиями.

2. Категории обрабатываемых данных: файлы «cookies» (куки-файлы). Файлы «cookie» – это небольшой текстовый файл, который веб-сервер может хранить в браузере Пользователя. Данные файлы веб-сервер загружает на устройство Пользователя при посещении им Сайта. При каждом следующем посещении Пользователем Сайта «cookie» файлы отправляются на Сайт Оператора. Данные файлы позволяют Сайту распознавать устройство Пользователя. Содержимое такого файла может как относиться, так и не относиться к персональным данным, в зависимости от того, содержит ли такой файл персональные данные или содержит обезличенные технические данные.

3. Цель обработки персональных данных: анализ пользовательской активности с помощью сервиса «Яндекс.Метрика».

4. Категории субъектов персональных данных: все Пользователи Сайта, которые дали согласие на обработку файлов «cookie».

5. Способы обработки: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (доступ, предоставление), блокирование, удаление, уничтожение персональных данных.

6. Срок обработки и хранения: до получения от Субъекта персональных данных требования о прекращении обработки/отзыва согласия.

7. Способ отзыва: заявление об отзыве в письменном виде путём его направления на адрес электронной почты Оператора: info@rcsi.science или путем письменного обращения по юридическому адресу: 119991, г. Москва, Ленинский просп., д.32А

8. Субъект персональных данных вправе запретить своему оборудованию прием этих данных или ограничить прием этих данных. При отказе от получения таких данных или при ограничении приема данных некоторые функции Сайта могут работать некорректно. Субъект персональных данных обязуется сам настроить свое оборудование таким способом, чтобы оно обеспечивало адекватный его желаниям режим работы и уровень защиты данных файлов «cookie», Оператор не предоставляет технологических и правовых консультаций на темы подобного характера.

9. Порядок уничтожения персональных данных при достижении цели их обработки или при наступлении иных законных оснований определяется Оператором в соответствии с законодательством Российской Федерации.

10. Я согласен/согласна квалифицировать в качестве своей простой электронной подписи под настоящим Согласием и под Политикой обработки персональных данных выполнение мною следующего действия на сайте: https://journals.rcsi.science/ нажатие мною на интерфейсе с текстом: «Сайт использует сервис «Яндекс.Метрика» (который использует файлы «cookie») на элемент с текстом «Принять и продолжить».
