ВВЕДЕНИЕ

Радиографический метод является одним из основных методов неразрушающего контроля сварных соединений, литья, литых лопаток и других объектов контроля (ОК) различных технических устройств на опасных производственных объектах [1, 2]. В настоящее время в Российской Федерации и за рубежом продолжает развиваться цифровая радиография. Разработаны зарубежные и отечественные цифровые комплексы, в состав которых входит соответствующее программное обеспечение (ПО): ПО для цифровой и компьютерной радиографии «X-Vizor» [3], система улучшения и архивирования изображений “СОВА+” [4], ПО Дисофт [5] и др., которые на данный момент не обладают полной функциональностью, необходимой для автоматизации процесса расшифровки радиационных изображений, а также не всегда учитывают специфику контроля технических устройств на опасных производственных объектах [1, 2]. Поэтому в настоявшей статье рассматривается контроль сварных соединений технических устройств на опасных производственных объектах с учетом требований НТД.

Компьютерная расшифровка цифровых радиографических изображений металлических сварных соединений (далее объектов контроля) в целях неразрушающего контроля может быть разделена на несколько операций: формирование, визуализация и архивация изображений; их сегментация и др. Вопросам формирования, визуализации и оценки качества цифровых радиационных изображений посвящено большое количество работ, например, [6—10]. Соответственно сегментация может быть разделена на два этапа. На первом этапе осуществляется обнаружение изображений дефектов (ИД) и их классификация. При этом используются различные методы распознавания образов (посредством нейронных сетей, вейвлет-анализа и др.) [11—19]. На втором этапе решается задача объединения обнаруженных ИД в группы изображений дефектов (ГИД) и/или скопления ИД (СИД). В дальнейшем для ГИД и СИД используется общий термин — объединение ИД (ОИД). После обнаружения ОИД необходимо определить их размеры и произвести оценку допустимости с учетом требований соответствующих нормативных документов (НД).

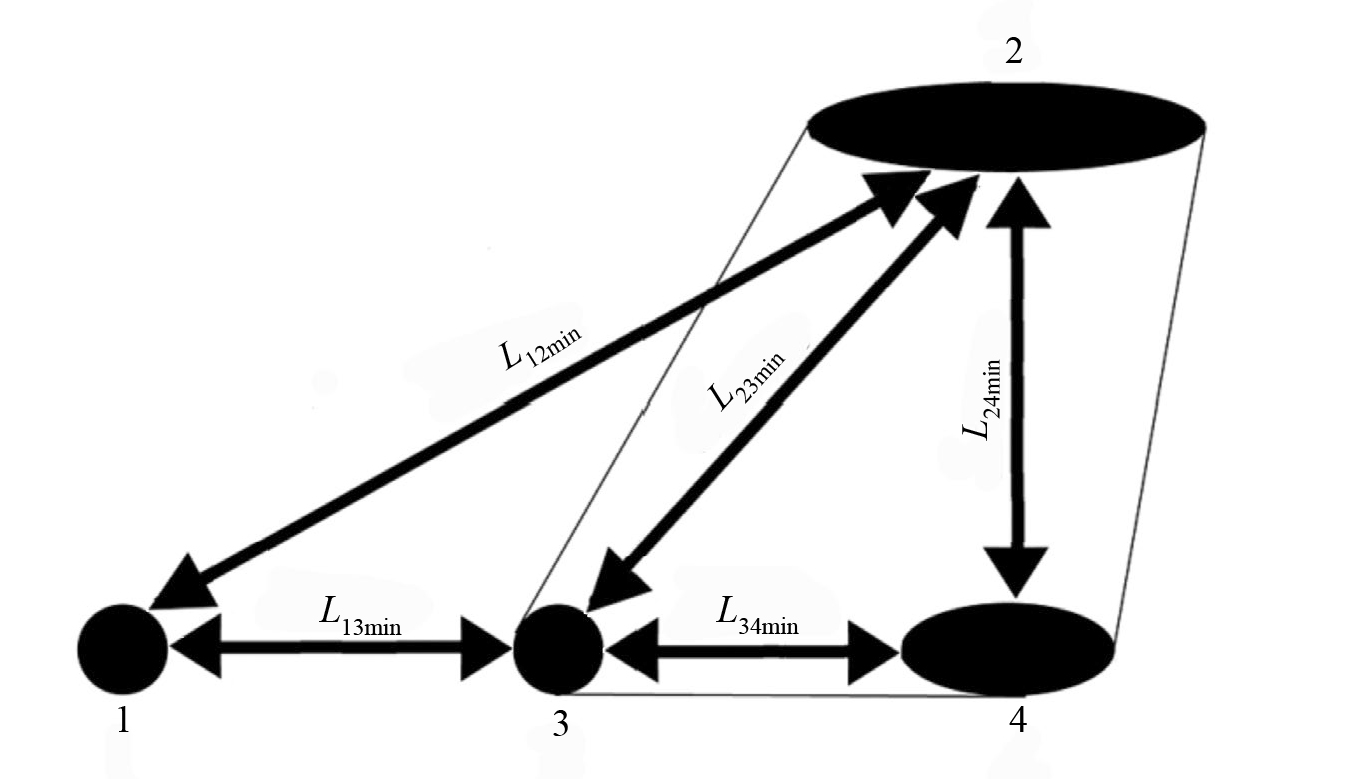

В качестве примера на рис. 1 представлена группа из четырех дефектов (1—4) [20, рис. 9.3]. Исходные данные: толщина ОК S = 20 мм. Категория II по НД НП-105-18 [21].

Рис. 1. Обобщенная схема определения расстояний между дефектами: L_12min, L_13min, L_23min, L_24min, L_34min — минимальные расстояния между дефектами

Необходимо рассмотреть группу дефектов, классифицировать ее согласно НД НП-105-18 и определить допустимость дефектов по приведенному выше НД.

Для групповой классификации дефектов необходимо определить размеры дефектов и минимальные расстояния между дефектами 1—4, входящими в рассматриваемую группу дефектов, и установить их групповую принадлежность в соответствии с НД НП-105-18 [21].

Далее предполагается, что максимальные размеры дефектов, а также расстояния между ними указаны в мм. В случае компьютерной обработки линейные размеры определяются в пикселях, а затем пересчитываются в мм с учетом масштаба цифрового радиографического изображения. В свою очередь масштаб изображения в мм/пиксель вычисляется на основе разрешающей способности изображения и используемой схемы просвечивания или определяется по изображению объекта с известными геометрическими размерами, например, изображению канавочного эталона чувствительности контроля. Максимальные размеры дефектов указываются в формате a×b, где a — максимальный размер дефекта или его длина; b — максимальный размер дефекта в направлении, перпендикулярном отрезку максимального размера, или максимальная ширина. Если a = b, то указывается диаметр дефекта, т.е. ∅.

Максимальные размеры дефектов: № 1 — ∅ 4,0; № 2 — 15×3; № 3 — ∅ 4,0; № 4 — 9×4.

Минимальные расстояния между дефектами: L_12min = 40; L_13min = 17; L_23min = 24; L_24min = 18; L_34min = 11.

Дефект № 1:

$L_{п12}^{с}$ = 3 · max[max(b₁, b₂), min(a₁, a₂)] = 3 · max[max(4, 3), min(4, 15)] = 3 · 4 = 12 — пороговое значение расстояния между дефектами № 1 и № 2 для скопления дефектов согласно НД НП-105-18;

$L_{п13}^{с}$ = 3 · max[max(b₁, b₂), min(a₁, a₂)] = 3 · max[max(4, 4), min(4, 4)] = 3 · 4 = 12 — пороговое значение расстояния между дефектами № 1 и № 3 для скопления дефектов.

Критерий включения дефектов в скопление по НД НП-105-18: L_ijmin < L^с_пij, где L_ijmin , L^с_пij — соответственно минимальное расстояние и пороговое расстояние для скопления между i-м и j-м дефектами. Тогда

$\left.\begin{array}{r}{L}_{12min}=40>L_{п12}^{с}\\ L_{13min}=17>L_{п13}^{с}\end{array}\right\}\Rightarrow$ дефект № 1 является одиночным.

Дефекты № 2 и № 4:

_{$L_{п24}^{г}$} = max(b₂, b₄) = max(3, 4) = 4 — пороговое значение расстояния между дефектами № 2 и № 4 для объединения в группу согласно НД НП-105-18;

_{$L_{п24}^{с}$} = 3 · max[max(b₂, b₄), min(a₂, a₄)] = 3 · max[max(3, 4), min(15, 9)] = 3 · 9 = 27 — пороговое значение расстояния между дефектами № 2 и № 4 для скопления дефектов.

Критерий включения дефектов в группу по НД НП-105-18: L_ijmin < L^г_пij, где L_ijmin, L^г_пij — соответственно минимальное расстояние и пороговое расстояние для объединения в группу между i-м и j-м дефектами. Тогда

$\left.\begin{array}{r}{L}_{24min}=18>L_{п24}^{г}=4\\ L_{24min}=18<L_{п24}^{с}=27\end{array}\right\}\Rightarrow$ дефекты № 2 и № 4 образуют скопление.

Дефекты № 3 и № 4:

_{$L_{п34}^{г}$} = max(b₃, b₄) = max(4, 4) = 4 — пороговое значение расстояния между дефектами № 3 и № 4 для объединения в группу;

_{$L_{п34}^{с}$} = 3 · max[max(b₃, b₄), min(a₃, a₄)] = 3 · max[max(4, 4), min(4, 9)] = 3 · 4 = 12 — пороговое значение расстояния между дефектами № 3 и № 4 для скопления дефектов.

$\left.\begin{array}{r}{L}_{34min}=11>L_{п34}^{г}=4\\ L_{34min}=11<L_{п34}^{с}=12\end{array}\right\}\Rightarrow$ дефекты № 3 и № 4 образуют скопление.

Таким образом, дефект № 1 — одиночный, а дефекты № 2, № 3 и № 4 образуют скопление размером 25×24.

Дефекты превышают допустимые размеры, так как по табл. 4.8 НД НП-105-18 допускается скопление с максимальным размером (длиной) 3,5 и одиночные крупные включения с максимальным размером и максимальной шириной 6×2,5.

В настоящее время расшифровка радиографических снимков ОК в основном выполняется вручную. Данная процедура расшифровки сложна и трудоемка. В случае компьютерной расшифровки ПО реализует ограниченный набор ручных операций: формирование изображений, отображение изображений на экране и их визуализация, измерение расстояния между пикселями, измерение яркости пикселя и др. Ручная компьютерная обработка обладает двумя существенными недостатками: высокая трудоемкость и субъективность. Оба недостатка в полной мере проявляются в процессе обнаружения и оценки как отдельных ИД, так и ОИД. В частности, в сложных с точки зрения количества, формы и взаимного расположения ИД случаях дефектоскопист должен выполнить с достаточной точностью необходимое количество измерений расстояния, на основании которых (измерений) принять решение о включении ИД в ОИД. Субъективность выполнения таких измерений может, с одной стороны, привести к перебраковке, с другой стороны, к недооценке совместного влияния близко расположенных дефектов на ОК. Оба варианта могут повлечь за собой существенные затраты на ремонт ОК.

В работе рассматривается программное решение задачи сегментации (поиска и оценивания) ОИД (групп, скоплений, цепочек) для применения в комплексах цифровой радиографии.

МАТЕМАТИЧЕСКОЕ ОПИСАНИЕ И АЛГОРИТМ ПОИСКА ОИД

В данной работе предполагается, что ИД обнаружены, т.е. изображение каждого дефекта характеризуется:

1) массивом пикселей P_кi, образующих контур ИД,

$Pкi=\left\{p_{кi}\left[j\right]=(x_{ij},y_{ij}),i=0,1,\dots ,Nд;j=0,1,\dots ,N_{кi}–1\right\}$, (1)

где i — номер ИД; N_д — количество ИД; p_кi[j] — j-й элемент массива P_кi; x_j, y_j, N_кi — соответственно координаты j-го пикселя и количество пикселей, принадлежащих контуру i-го ИД. Контур ИД, в свою очередь, представляет собой замкнутую линию шириной в один пиксель, в которой отсутствуют петли. Элементы массива, описывающего контур ИД, упорядочены таким образом, что соседним элементам массива соответствуют расположенные рядом пиксели контура;

2) следующими параметрами: a_i — максимальный размер (наибольшее расстояние между двумя пикселями контура i-го ИД [21, 22]); b_i — максимальная ширина (наибольшее расстояние между двумя пикселями контура, измеренное в направлении, перпендикулярном отрезку максимального размера i-го ИД [21, 22]); a_il — максимальный размер i-го ИД вдоль шва [23]; a_it — максимальный размер i-го ИД поперек шва [23]; h_i — оценка максимального размера в направлении просвечивания (высоты) i-го дефекта [23];

3) тип и оценка допустимости дефекта.

Используя перечисленные выше данные, нужно определить контуры ОИД и вычислить параметры, необходимые соответственно для оценки их (ОИД) допустимости и качества ОК. При этом также предполагается, что процедура поиска ОИД является частью программного обеспечения информационной системы, в состав которой входит реляционная база данных (БД).

Известно ([21—23]), что объекты, относящиеся к изделиям разного типа, контролируются по различным методикам, которые изложены в соответствующих НД. Анализ НД показывает, что, с одной стороны, общим признаком для формирования ОИД является минимальное расстояние между ИД, которое на радиографическом изображении оценивается как минимальное расстояние между контурами ИД. С другой стороны, имеются некоторые отличия в критериях включения ИД в ОИД.

В табл. 1 приведены критерии формирования ОИД, соответствующие трем НД: НП-105-18 [21] определяет правила контроля объектов атомных энергетических установок; ГОСТ 23055—78 [22] используется при проведении радиографического контроля объектов газоснабжения и других объектов; СТО Газпром 2-2.4-917-2014 [23] содержит инструкцию по радиографическому контролю качества сварных соединений промысловых и магистральных трубопроводов.

Таблица 1

В табл. 1 приняты следующие обозначения: L_ijmin — минимальное расстояние между i-м и j-м изображениями дефектов: включений, групп включений, скоплений или цепочек включений; $L_{пij}^{г}$ — пороговое значение L_ijmin для группы включений; $L_{пij}^c$ — пороговое значение L_ijmin для скопления и цепочки включений; N_{д min} — минимальное количество включений в группе, скоплении или цепочке; b_k — максимальная ширина k-го изображения включения; aA_k — максимальный размер k-го изображения включения (группы включений) a_k или скопления (цепочки) включений A_k; bB_k — максимальная ширина изображения k-го включения (группы включений) b_k или скопления (цепочки) включений B_k.

Следует отметить, что НД НП-105-18 определяет два вида объединений дефектов: группу включений и скопление включений, где под включениями понимаются дефекты типа пора, шлаковое или вольфрамовое включение. При этом группу образуют два и более включений, минимальное расстояние между которыми меньше $L_{пij}^{г}$ = max(b_i, b_j) (см. табл. 1). Скопление образуют также два и более мелких (допустимых) включений, минимальное расстояние между которыми меньше $L_{пij}^c$ = 3 · max[max(bB_i, bB_j), min(aA_i, aA_j)].

ГОСТ 23055—78 аналогично НП-105-18 определяет группу включений. В свою очередь, скопление образуют три и более любых включений, минимальное расстояние между которыми меньше $L_{пij}^c$ = 3 · max(bB_i, bB_j), т.е. критерий для скопления отличается от критерия, изложенного в НП-105-18.

СТО Газпром 2-2.4-917-2014 в части оценки качества сварных соединений строящихся трубопроводов определяет: скопления пор или шлаковых включений; цепочки пор или шлаковых включений. Такие объединения дефектов образуют не менее трех однотипных дефектов (пор или шлаковых включений), минимальное расстояние между которыми меньше $L_{пij}^c$ = 3 · max(aA_i, aA_j). В свою очередь, цепочки дефектов отличаются от скоплений дефектов тем, что дефекты в цепочке располагаются вдоль прямой.

Таким образом, анализ НД показывает, что объединения дефектов определяются по-разному в НП-105-18, ГОСТ 23055—78 и СТО Газпром 2-2.4-917-2014. Следовательно, универсальный алгоритм поиска ОИД должен обеспечивать вычисление различных критериев формирования групп, скоплений и цепочек ИД, а выбор используемого критерия должен соответствовать НД, на основе которого осуществляется контроль объекта изделия определенного типа.

Для примера на рис. 2 схематично изображен один из возможных вариантов взаимного расположения двух ИД с размерами aA_i = a_i, bB_i = b_i и aA_j = a_j, bB_j = b_j. Согласно НД НП-105-18 (см. табл. 1):

Рис. 2. Пример объединения двух включений в скопление по НД НП-105-18

$L_{пij}^c$ = 3 · max[max(bB_i, bB_j), min(aA_i, aA_j)] = 3 · max[max(b_i, b_j), min(a_i, a_j),] = 3 · max[b_i, a_j]= 3 · a_j.

На рис. 2 видно, что L_ijmin < L^с_пij = 3 · a_j, т.е. рассматриваемые ИД должны объединяться в СИД.

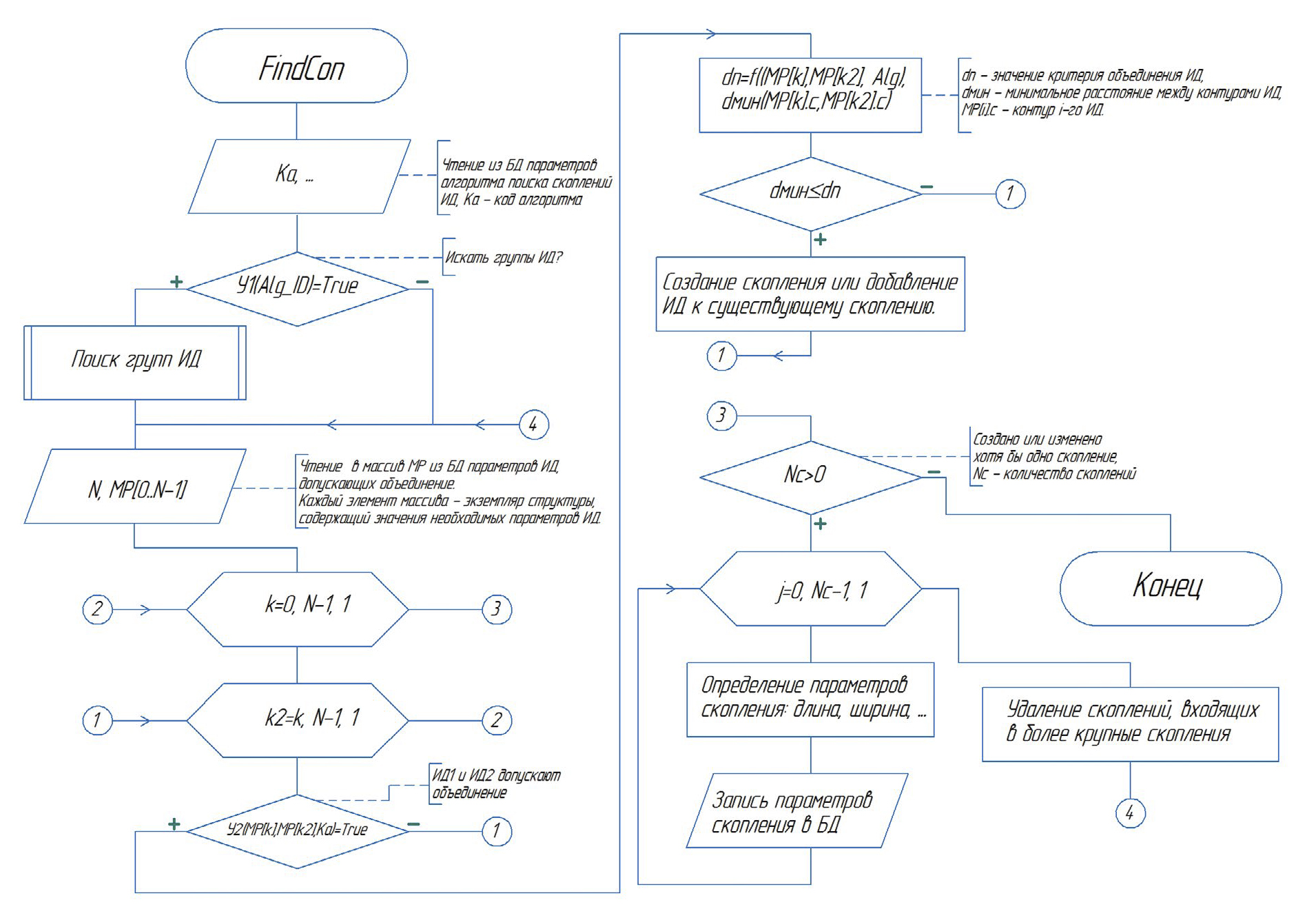

Краткое описание алгоритма поиска ОИД, упрощенная блок-схема которого изображена на рис. 3:

Рис. 3. Упрощенная блок-схема алгоритма поиска ОИД

1. Выбор критерия поиска и чтение из БД параметров критерия поиска ОИД.
2. Чтение необходимых параметров ИД, включая контур ИД, из БД в массив.
3. Формирование ГИД, если это предусмотрено выбранным критерием. При этом организуется два вложенных цикла, в которых перебираются все пары ИД. Для каждой пары ИД вычисляются L_ijmin, $L_{п}^{г}$ (см. табл. 1). Если L_ijmin < $L_{п}^{г}$, то создается или изменяется ранее созданная ГИД. ИД, образующие группу, помечаются как элементы ГИД и в дальнейшем не рассматриваются. После завершения циклов поиска для каждой ГИД: определяется ее контур и параметры, необходимые для дальнейшей обработки (максимальный размер, максимальная ширина и др.); вычисляются координаты прямоугольника, в который вписывается контур ГИД. В свою очередь, обнаруженная ГИД рассматривается как новое отдельное ИД.
4. Формирование СИД. При этом организуется три вложенных цикла. Два внутренних цикла обеспечивают перебор всех пар следующих объектов: отдельных ИД, ГИД и ранее сформированных, начиная со второго прохода внешнего цикла, потенциальных СИД. Для каждой пары таких объектов вычисляются L_ijmin, L^c_п (см. табл. 1). Если L_ijmin < L^c_п, то создается или изменяется ранее созданное потенциальное СИД. ИД, образующие потенциальное СИД, помечаются как элементы потенциального СИД и в дальнейшем не рассматриваются. Если в очередном проходе внешнего цикла не найдено ни одного потенциального СИД, то внешний цикл завершается. В противном случае определяется количество ИД в каждом потенциальном СИД N_д. Если для некоторого потенциального СИД N_д < N_{д min} (см. табл. 1), то с входящих в него ИД снимается соответствующая пометка, а в свою очередь это потенциальное СИД удаляется. Если все потенциальные скопления будут удалены, то внешний цикл завершается. В противном случае для каждого теперь уже обнаруженного СИД определяется его контур и параметры, необходимые для продолжения поиска более крупных СИД (максимальный размер, максимальная ширина), а это СИД рассматривается как новый отдельный дефект. В следующем проходе внешнего цикла (как отмечалось ранее) могут добавляться в уже сформированные СИД, отдельные ИД или ГИД, а также ранее обнаруженные СИД объединяться в новые более крупные СИД. В результате образуются СИД, которые являются изображениями одиночных скоплений дефектов, а также остаются одиночные ИД (изображения одиночных групп дефектов), не вошедшие в состав СИД.
5. После выполнения четвертого шага выполняется ряд дополнительных операций. Если критерий поиска предполагает деление СИД на скопления и цепочки, то вычисляется отношение максимального размера СИД к его максимальной ширине, по значению которого (по аналогии с разбиением одиночных дефектов на протяженные и компактные [19]) принимается решение о типе СИД (скопление или цепочка). Для каждого СИД: вычисляется сумма площадей, входящих в него ИД; определяется ИД с максимальной площадью и фиксируются основные параметры этого ИД; определяется дефект с максимальной высотой, которая принимается за высоту СИД; вычисляются координаты прямоугольника, в который вписывается контур СИД. Сформированные данные об отдельных ИД, ГИД и СИД используются: при автоматизированном определении качества ОК [24]; в процессе формирования заключения о качестве ОК; для их (ИД, ГИД и СИД) визуализации.
6. Запись в БД информации о найденных ОИД.

Параметры алгоритмов поиска ОИД удобно хранить в БД. Перед расшифровкой изображений в БД заносится информация об объектах контроля, начиная с типа изделия. Типы изделий хранятся в предварительно сформированной справочной таблице. Выбирая тип изделия, дефектоскопист неявно выбирает алгоритм оценки качества объекта контроля, включая алгоритм поиска ОИД.

Данные, представленные в табл. 1, свидетельствует о том, что, во-первых, объединяться могут только ИД определенных типов, во-вторых, типы объединяемых дефектов зависят от критерия: любые мелкие включения, любые включения, только поры или только шлаковые включения. Информацию об объединяемых ИД в зависимости от критерия удобно хранить в БД. На основе этой информации перед циклом поиска ОИД формируется двумерный логический массив размерностью N на N, где N — количество типов классифицируемых дефектов, а в качестве индексов элементов массива используются идентификаторы (коды) типов дефектов. Элементы этого массива имеют истинные значения для пар потенциально объединяемых ИД, что, в свою очередь, обеспечивает универсальность и простоту операции проверки условия возможного объединения ИД.

ПРАКТИЧЕСКИЕ РЕЗУЛЬТАТЫ

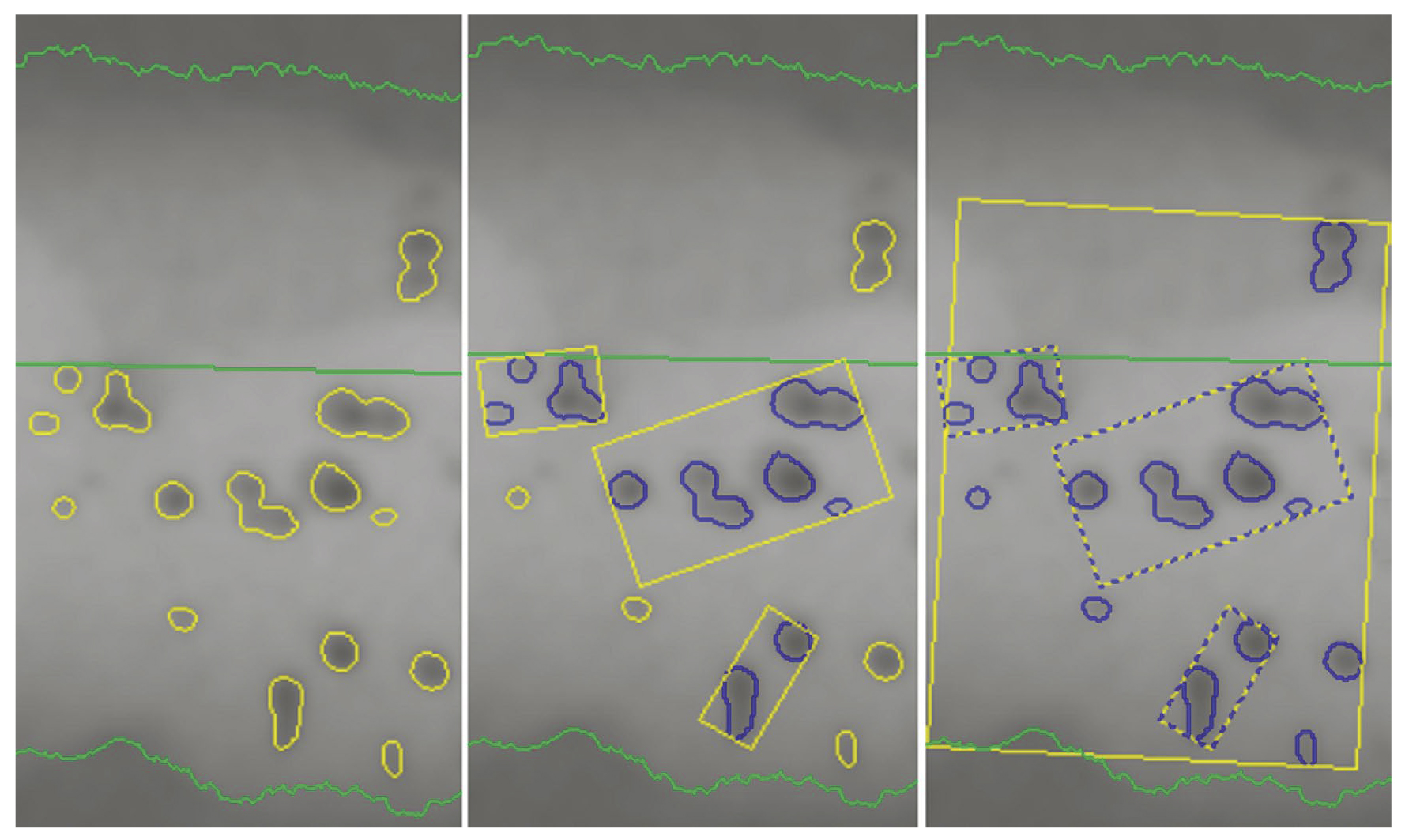

Было разработано и протестировано ПО, реализующее рассмотренный алгоритм сегментации и оценивания ОИД. Рис. 4 является графической иллюстрацией реализации рассмотренного алгоритма сегментации ОИД: фрагменты на этом рисунке — это фрагменты обработанного цифрового радиографического изображения, полученного в результате применения разработанного ПО.

Рис. 4. Иллюстрация применения операции поиска СИД

На рис. 4а представлен фрагмент радиографического изображения сварного соединения с ИД, которые классифицированы как включения. На этом рисунке контуры ИД выделены желтым цветом, а зеленым цветом обозначены границы сварного соединения. На рис. 4б приведен тот же фрагмент, но после выполнения операции поиска ГИД. На этом рисунке контуры ИД, образующие ГИД, выделены синим цветом, а отдельные ИД и прямоугольники, описанные вокруг ГИД, — желтым цветом. Длины большей и меньшей сторон описанных прямоугольников являются соответственно максимальным размером и максимальной шириной ГИД. На рис. 4в приведен тот же фрагмент, но после последовательного выполнения операций поиска ГИД, а затем СИД. На этом рисунке: контуры ИД, образующие СИД, выделены синим цветом; прямоугольники, описанные вокруг ГИД, включенных в СИД, — сине-желтым пунктиром; прямоугольники, описанные вокруг СИД, — желтым цветом. Длины большей и меньшей сторон, описанных вокруг СИД прямоугольников являются соответственно максимальным размером и максимальной шириной СИД. В приведенном примере обнаруженные ГИД и СИД соответствуют определениям групп и скоплений включений, данным в НД НП-105-18 и ГОСТ 23055—78.

В процессе тестирования ПО оценивалось время выполнения операции поиска ОИД. Измерение времени производилось на ноутбуке с 64-разрядным четырехядерным процессором с тактовой частотой 2,4 ГГц и оперативной памятью объемом 8 ГБ. При обработке сложных изображений с количеством включений около ста время выполнения этой операции не превышало 5 с.

Разработанное ПО предоставляет дефектоскописту некоторые дополнительные возможности: поиск только ГИД, если это предусмотрено используемым критерием формирования ОИД; поиск СИД с предварительным поиском ГИД или без него; поиск СИД за один или несколько проходов (второй вариант предполагает возможность объединения СИД в более крупные СИД); включение в ОИД изображения только допустимых дефектов; поиск ОИД в выбранной пользователем прямоугольной области изображения участка ОК.

Проверка алгоритмов поиска и идентификации групп, скоплений, цепочек пор и шлаковых включений проводилась на 120 радиографических снимках с применением разработанного ПО, который входил в состав ПО аппаратно-программного комплекса (АПК) «КАРС». Сходимость результатов компьютерной и ручной расшифровки составляло 0,85. Основная причина расхождения заключалась в погрешности измерения геометрических размеров ИД, расстояний между ИД, пропуск малоконтрастных изображений типа отдельных пор с контрастом менее 0,02 Б и субъективный фактор дефектоскопистов.

Поиск ОИД является относительно независимой операцией и может дополнять соответствующее программное обеспечение компьютерной и цифровой радиографии.

Разработанное ПО входит в состав ПО АПК «КАРС» (свидетельство о государственной регистрации программ для ЭВМ №2009610394), предназначенного для расшифровки и архивации радиографических изображений сварных соединений стальных газопроводов, технических устройств на опасных производственных объектах, который эксплуатируется в ряде лабораторий неразрушающего контроля РФ.

ЗАКЛЮЧЕНИЕ

1. Разработаны и экспериментально проверены на аппаратно-программном комплексе «КАРС» алгоритмы поиска и идентификации групп, скоплений, цепочек пор, шлаковых и металлических включений для применения в комплексах компьютерной и цифровой радиографии.
2. Алгоритмы поиска и идентификации групп, скоплений, цепочек пор, шлаковых и металлических включений отличаются от ручной расшифровки:

во-первых, объединяться могут только ИД определенных типов;

во-вторых, типы объединяемых дефектов зависят от критерия: любые мелкие включения, любые включения, только поры или только шлаковые включения.

в рассмотренном решении задачи объединения изображений дефектов реализована возможность проверки условия объединения изображений дефектов любых типов (не только включений) в различных сочетаниях, что в свою очередь обеспечивает универсальность предлагаемого подхода.

3. Разработанное ПО с применением алгоритмов поиска и идентификации групп, скоплений, цепочек пор, шлаковых и металлических включений может быть встроено в цифровые комплексы с последующей доработкой в части использования методов искусственного интеллекта для расшифровки радиографических изображений сварных соединений стальных газопроводов, технических устройств на опасных производственных объектах РФ.

Авторы статьи благодарят за оказанную помощь по оформлению и обсуждению материала статьи к.т.н., доцента, ректора АНО ДПО ИПК «ТЕХНОПРОГРЕСС» Шевченко Светлану Александровну.
