Measuring the Viscosity of Sulphur Melt by the Proton Microscopy Method

封面

如何引用文章

全文:

开放存取 开放存取
受限制的访问 ##reader.subscriptionAccessGranted##
受限制的访问 订阅存取

详细

Sulfur is a substance with an abnormal dependence of viscosity on temperature. An experimental setup was created to study the viscosity of sulfur at pressures up to 100 bar and temperatures up to 500 °C. To visualize the process of falling of a tungsten carbide ball located in molten sulfur, the proton radiography method was used. The experiment was carried out on a PRIOR-II proton microscope (Institute for Heavy Ion Research, GSI, Darmstadt, Germany). In this experiment, the operating mode of the SIS-18 accelerator with slow beam extraction was used for the first time for proton radiography. The viscosity of the sulfur melt was measured at a pressure of 90 bar and temperatures of 190—320 °C. It has been shown that the viscosity of sulfur is greatly influenced by impurities, including hydrogen sulfide, which appears in the molten sulfur at high temperatures.

全文:

受限制的访问

作者简介

A. Khurchiev

Kurchatov Institute

编辑信件的主要联系方式.
Email: ayuxa@inbox.ru
俄罗斯联邦, Moscow

R. Gavrilin

Kurchatov Institute

Email: ayuxa@inbox.ru
俄罗斯联邦, Moscow

A. Skoblyakov

Kurchatov Institute

Email: ayuxa@inbox.ru
俄罗斯联邦, Moscow

A. Kantsyrev

Kurchatov Institute

Email: ayuxa@inbox.ru
俄罗斯联邦, Moscow

A. Golubev

Kurchatov Institute

Email: ayuxa@inbox.ru
俄罗斯联邦, Moscow

V. Mintsev

Federal Research Center of Problems of Chemical Physics and Medicinal Chemistry of the RAS

Email: ayuxa@inbox.ru
俄罗斯联邦, Chernogolovka

D. Nikolaev

Federal Research Center of Problems of Chemical Physics and Medicinal Chemistry of the RAS

Email: ayuxa@inbox.ru
俄罗斯联邦, Chernogolovka

N. Shilkin

Federal Research Center of Problems of Chemical Physics and Medicinal Chemistry of the RAS

Email: ayuxa@inbox.ru
俄罗斯联邦, Chernogolovka

R. Belikov

Goethe University Frankfurt

Email: ayuxa@inbox.ru
德国, Frankfurt am Main

参考

  1. Sofekun G.O. Rheometric Properties of Pure Liquid Elemental Sulfur. Master’s thesis. Calgary, Canada: University of Calgary, 2017.
  2. Steudel R. Liquid sulfur // Top. Curr. Chem. 2003. No. 230. P. 81—116.
  3. Doi T. Physico-chemical properties of sulfur, 1. Pressure effects on viscosity of liquid // Rev. Phys. Chem. Jap. 1963. No. 33. P. 41—52.
  4. Tobolsky A.V., Eisenberg A. Equilibrium Polymerization of Sulfur // J. Am. Chem. Soc. 1959. V. 81. P. 780—782.
  5. Touro F.J., Wiewiorowski T.K. Viscosity-chain length relationship in molten sulfur system // J. Phys. Chem. 1966. V. 70. P. 239—241.
  6. Eisenberg A. The viscosity of liquid sulfur: A mechanistic reinterpretation // Macromolecules. 1968. No. 2. P. 44—48.
  7. Cates M.E. Theory of the viscosity of polymeric liquid sulfur // Europhys. Lett. 1987. No. 4. P. 497—502.
  8. Bacon R., Fanelli R. The viscosity of sulfur // J. Am. Chem. Soc. 1943. V. 65. P. 639—648.
  9. Terasaki H., Kato T., Funakoshi K., Suzuki A., Urakawa S. Viscosity of sulfur under high pressure // J. Phys., Condens. Matt. 2004. V. 16. P. 1707—1714.
  10. Powell E., Eyring H. The properties of liquid sulfur // J. Am. Chem. Soc. 1943. No. 4. V. 65. P. 648–654.
  11. Sukara Reynold E., Secco Richard A. Viscosity of liquid sulfur at 4.5 GPa in the L and L’ regions // High Pressure Research: An International Journal. 2012. No. 32:4. P. 451—456.
  12. Kantsyrev A.V., Golubev A.A., Bogdanov A.V., Demidov V.S., Demidova E.V., Ladygina E.M., Markov N.V., Skachkov V.S., Smirnov G.N., Rudskoy I.V., Kuznetsov A.P., Khudomyasov A.V., Sharkov B.Yu., Dudin S.V., Kolesnikov S.A., Mintsev V.B., Nikolaev D.N., Ternovoi V.Ya., Utkin A.V., Yuriev D.S., Shilkin N.S., Fortov V.E., Turtikov V.I., Burtsev V.V., Zhernokletov M.V., Zavialov N.V., Kartanov S.A., Mikhailov A.L., Rudnev A.V., Tatsenko M.V., Varentsov D.V., Shestov L.M. TWAC-ITEP Proton Microscopy Facility // Instruments and Experimental Techniques. 2014. V. 57. No. 1. P. 1—10.
  13. Varentsov D., Antonov O., Bakhmutova A., Barnes C.W., Bogdanov A., Danly C.R., Efimov S., Endres M., Fertman A., Golubev A.A., Hoffmann D.H.H., Ionita B., Kantsyrev A., Krasik Ya.E., Lang P.M., Lomonosov I., Mariam F.G., Markov N., Merrill F.E., Mintsev V.B., Nikolaev D., Panyushkin V., Rodionova M., Schanz M., Schoenberg K., Semennikov A., Shestov L., Skachkov V.S., Turtikov V., Udrea S., Vasylyev O., Weyrich K., Wilde C., Zubareva A. Commissioning of the PRIOR proton microscope // Review of Scientific Instruments. 2016. V. 87. Is. 2. P. 023303/1—023303/8.
  14. Sofekun G.O., Evoy E., Lesage K.L., Chou N., Marriot R.A. The rheology of liquid elemental sulfur across the λ-transition // Journal of Rheology. 2018. V. 62. P. 469—476.
  15. Stashick M.J., Sofekun G.O., Marriott R.A. Modifying effects of hydrogen sulfide on the rheometric properties of liquid elemental sulfur // AIChE J. 2020. V. 66. Is. 6.
  16. Timrot D.L., Serednitskaya M.A., Medveditskov A.N. Experimental study of the viscosity of the binary system sulfur — iodine in the temperature range of 360—900 K // High Temperature Thermal Physics. 1985. V. 23. No. 5. P. 882—889.

补充文件

附件文件
动作
1. JATS XML
下载

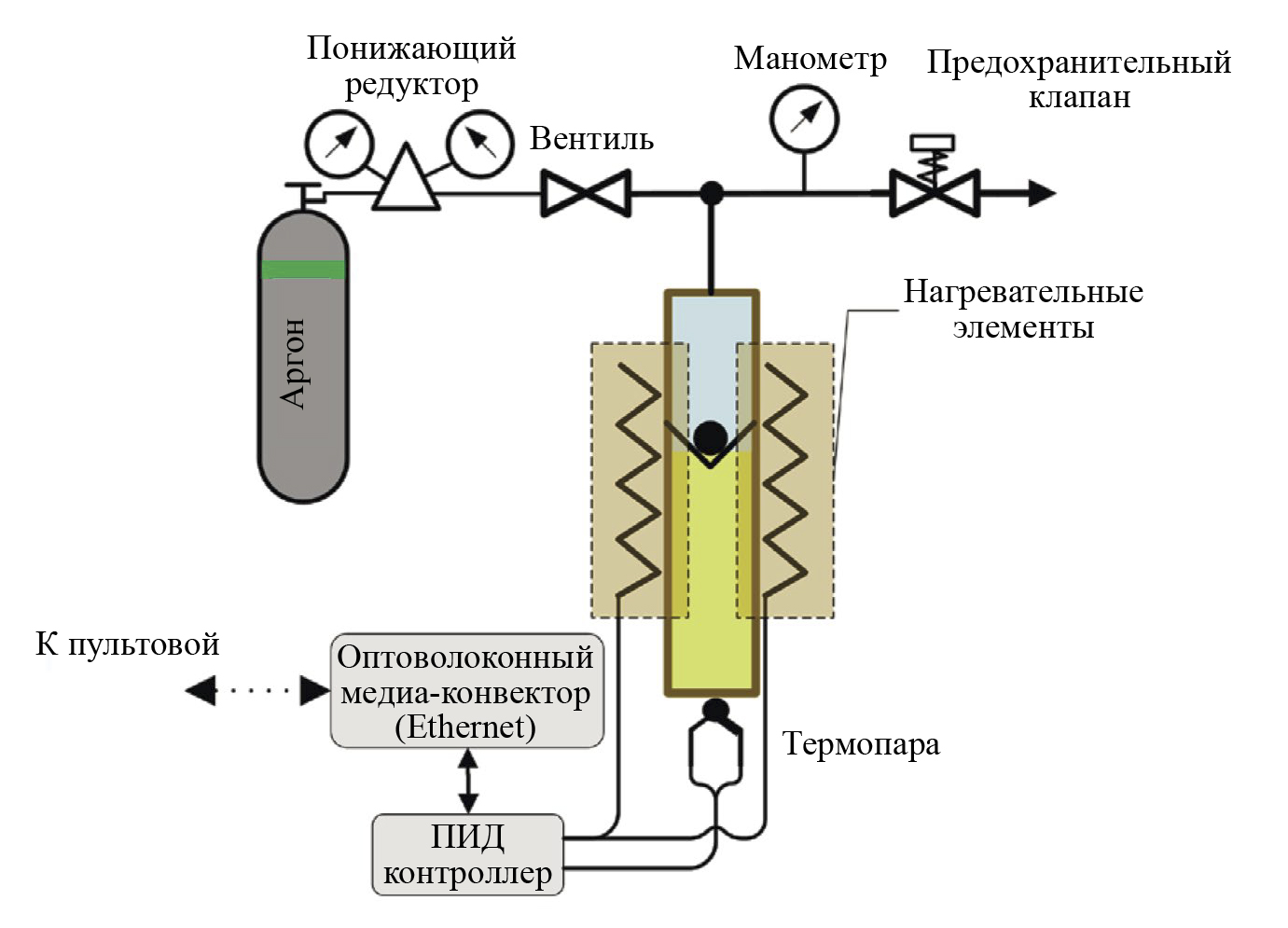

2. Fig. 1. Schematic of the target part of the unit for studying the viscosity of sulphur melt by proton microscopy

下载 (207KB)
索引源数据

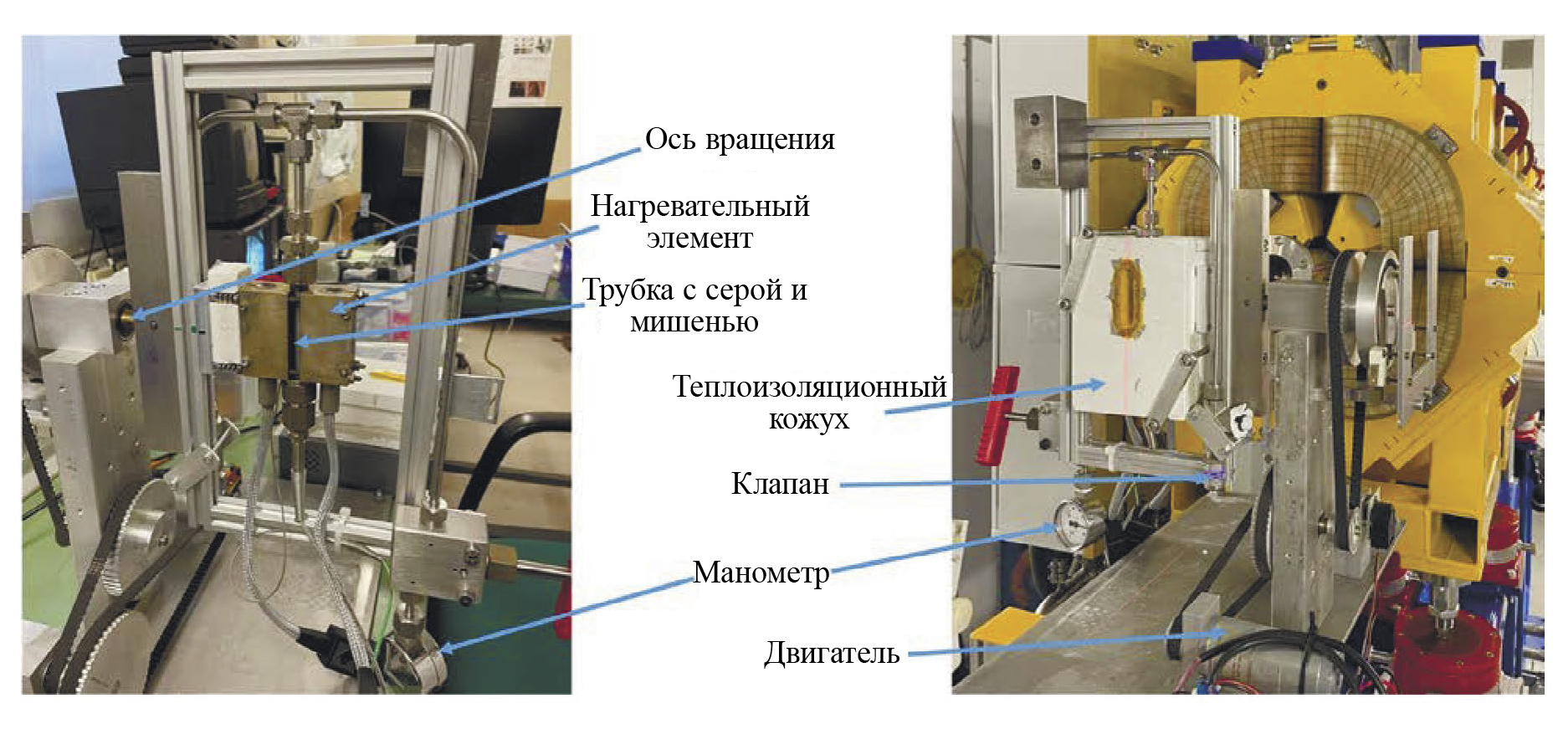

3. Fig. 2. Installation for measuring sulphur viscosity. On the left is a photograph of the rotary assembly with a titanium tube filled with sulphur with the thermal casing removed. Right - general view of the setup against the background of quadrupole electromagnetic lenses (yellow colour) of the proton-radiographic imaging system of the PRIOR-II proton microscope

下载 (833KB)
索引源数据

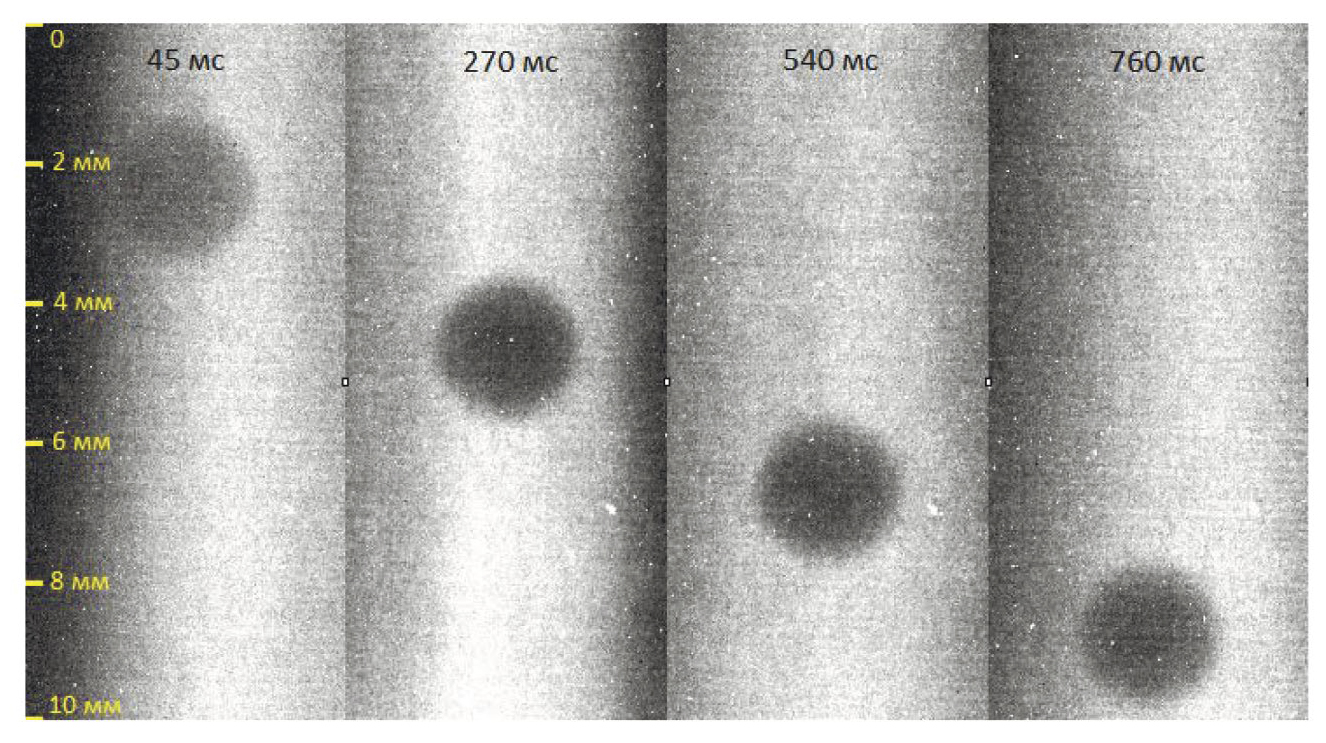

4. Fig. 3. Proton-radiographic images of the ball in the sulphur melt at different time points. The temperature of the sulphur melt is 286 °C and the pressure is 90 bar

下载 (648KB)
索引源数据

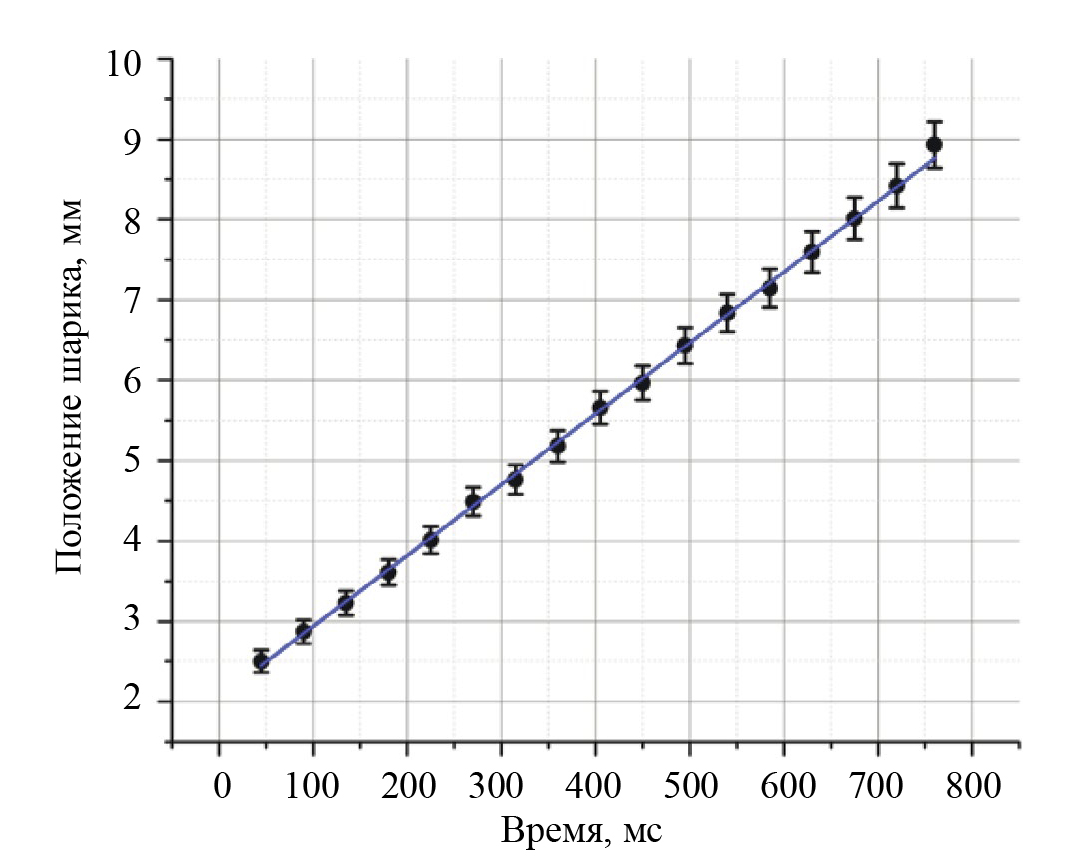

5. Fig. 4. Position of the tungsten carbide ball in the sulphur melt at different time points. The temperature of the sulphur melt is 286 °C and the pressure is 90 bar

下载 (175KB)
索引源数据

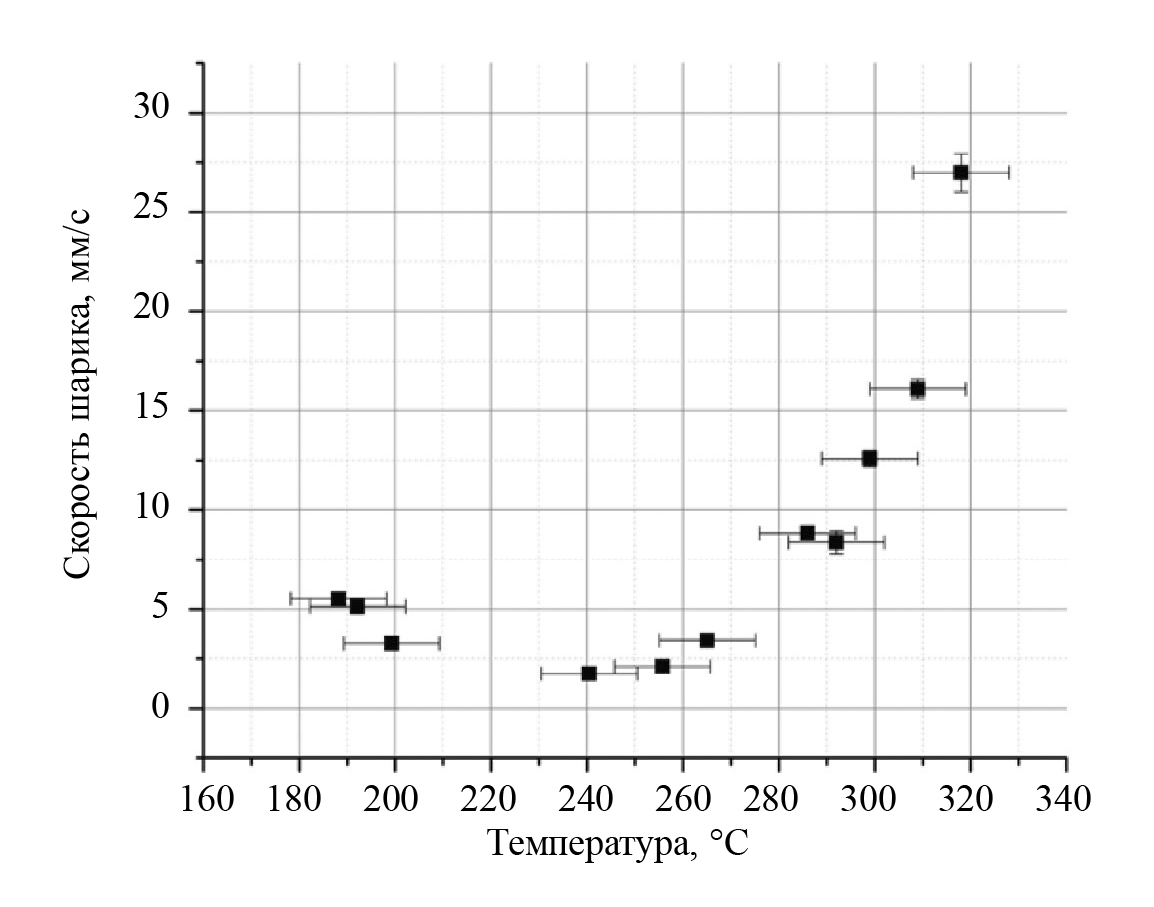

6. Fig. 5. Ball drop rate as a function of sulphur melt temperature at a pressure of 90 bar

下载 (158KB)
索引源数据

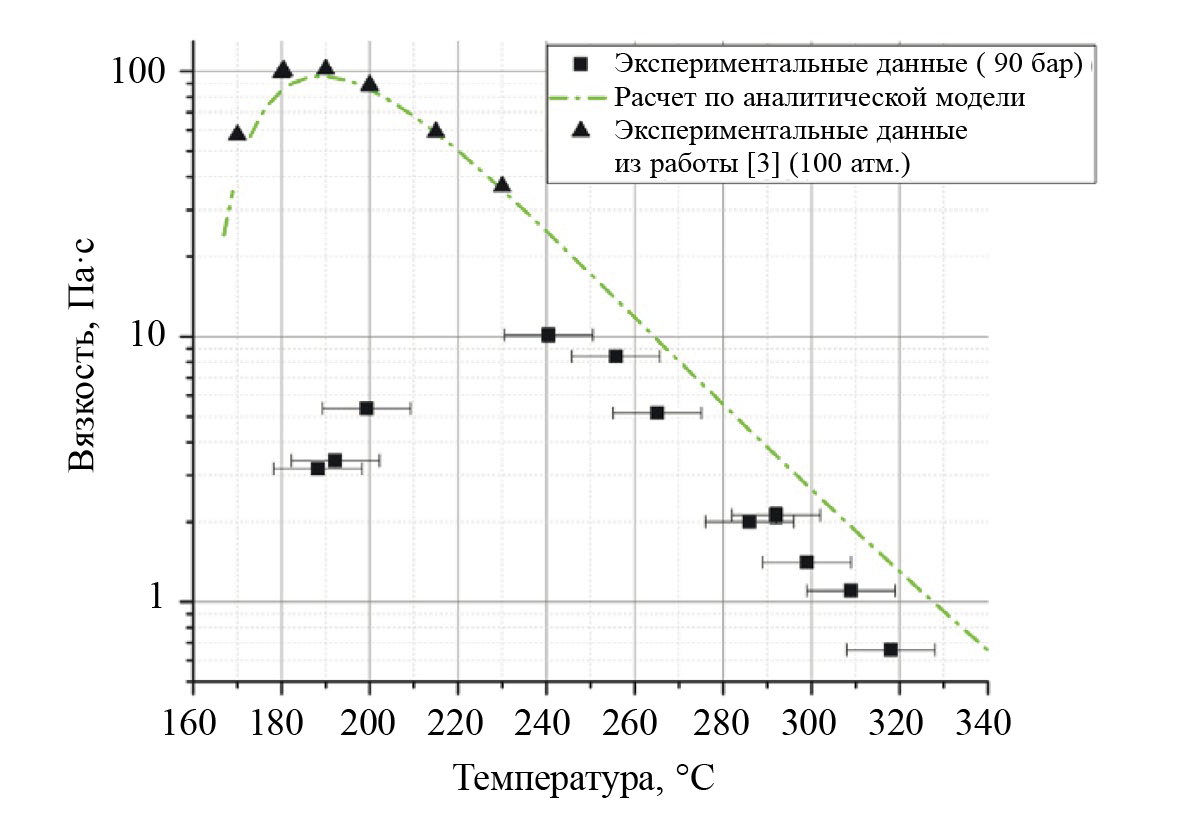

7. Fig. 6. Viscosity of sulfur melt as a function of temperature. Black squares - experimental data obtained in this work at a pressure of 90 bar; black triangles - experimental data from [3] at a pressure of 100 atm; dashed curve - calculation using the analytical model from [14]

下载 (194KB)
索引源数据

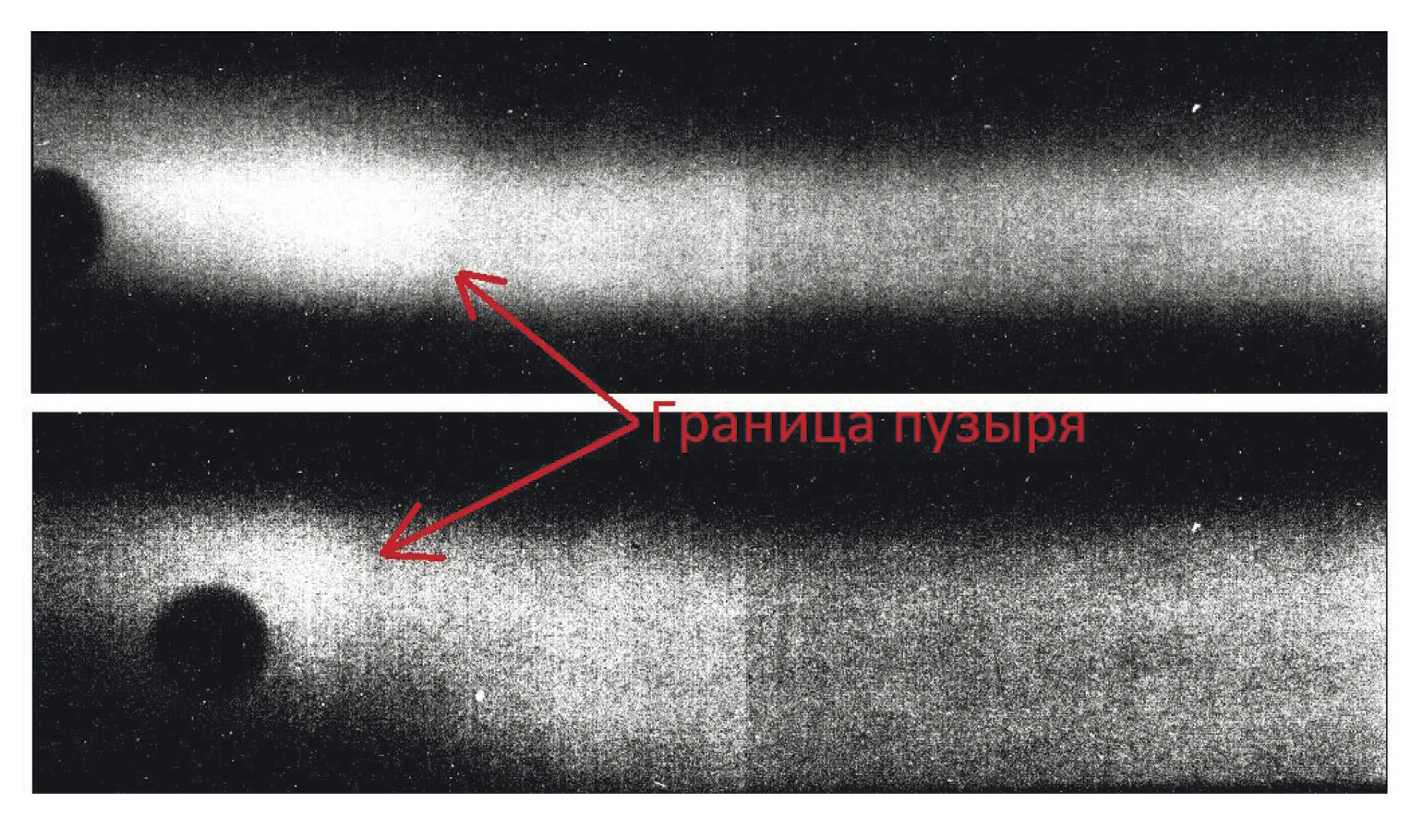

8. Fig. 7. Proton-radiographic images of the sulphur melt at different time points. The arrows indicate the bubble boundary

下载 (756KB)
索引源数据

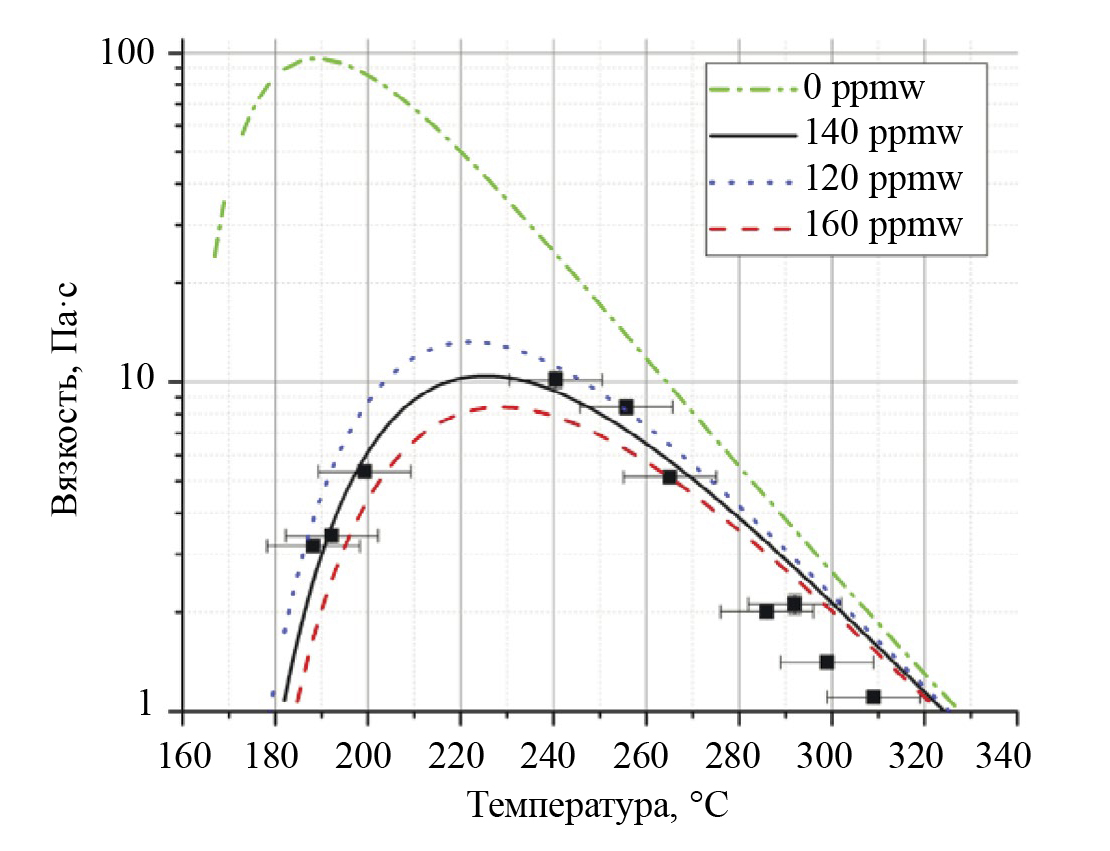

9. Fig. 8. Viscosity of sulphur melt as a function of temperature at 90 bar. Black dots are experimental data. Lines correspond to theoretical calculations [14]: solid - hydrogen sulfide mass fraction 140 ppmw; dashed - 120 ppmw; dashed - 160 ppmw; dashed - viscosity of sulfur without impurities

下载 (242KB)
索引源数据
