Analysis of the gas pipeline defects formation mechanism as a result of arc discharge impact on the pipe wall

Cover Page

Cite item

Full Text

Open Access Open Access
Restricted Access Access granted
Restricted Access Subscription Access

Abstract

The article presents an analysis of the formation possibility through defects in a gas pipeline as a result of short-term exposure to an arc discharge. The results of metallography, electron microscopy, elemental analysis, as well as the modeling results, confirming the formation possibility through defects in a 7 mm thick gas pipeline wall during an exposure to an arc discharge of less than 2 seconds are presented.

Full Text

Restricted Access

About the authors

A. V. Mikhailov

M. N. Mikheev Institute of Metal Physics, Ural Branch of the Russian Academy of Sciences

Author for correspondence.
Email: mikhaylov@imp.uran.ru
Russian Federation, 620137 Yekaterinburg, S. Kovalevskoy St.,18

L. V. Mikhailov

M. N. Mikheev Institute of Metal Physics, Ural Branch of the Russian Academy of Sciences

Email: mikhaylov@imp.uran.ru
Russian Federation, 620137 Yekaterinburg, S. Kovalevskoy St.,18

N. Y. Tryakina

Gazprom Transgaz Yekaterinburg LLC

Email: N.Tryakina@ekaterinburg-tr.gazprom.ru
Russian Federation, 620075 Yekaterinburg, Klara Zetkin St., 14

S. V. Trapeznikov

Gazprom Transgaz Yekaterinburg LLC

Email: N.Tryakina@ekaterinburg-tr.gazprom.ru
Russian Federation, 620075 Yekaterinburg, Klara Zetkin St., 14

A. S. Salomatin

Gazprom Transgaz Yekaterinburg LLC

Email: N.Tryakina@ekaterinburg-tr.gazprom.ru
Russian Federation, 620075 Yekaterinburg, Klara Zetkin St., 14

S. S. Kukushkin

Gazprom Transgaz Yekaterinburg LLC

Email: S.Kukushkin@ekaterinburg-tr.gazprom.ru
Russian Federation, 620075 Yekaterinburg, Klara Zetkin St., 14

Ya. G. Smorodinskii

M. N. Mikheev Institute of Metal Physics, Ural Branch of the Russian Academy of Sciences

Email: S.Kukushkin@ekaterinburg-tr.gazprom.ru
Russian Federation, 620137 Yekaterinburg, S. Kovalevskoy St.,18

V. N. Kostin

M. N. Mikheev Institute of Metal Physics, Ural Branch of the Russian Academy of Sciences

Email: S.Kukushkin@ekaterinburg-tr.gazprom.ru
Russian Federation, 620137 Yekaterinburg, S. Kovalevskoy St.,18

O. N. Vasilenko

M. N. Mikheev Institute of Metal Physics, Ural Branch of the Russian Academy of Sciences

Email: S.Kukushkin@ekaterinburg-tr.gazprom.ru
Russian Federation, 620137 Yekaterinburg, S. Kovalevskoy St.,18

References

  1. Venturino P., Booman J.N., Gonzalez M.O., Otegui J.L. Pipeline failures due to lightning // Engineering Failure Analysis. 2016. P. 1—12. https://doi.org/10.1016/j.engfailanal.2016.02.021
  2. Quickel G.T., Beavers J.A. Pipeline Failure Results from Lightning Strike: Act of Mother Nature? // J. Fail. Anal. and Preven. 2011. V. 11. P. 227—232. https://doi.org/10.1007/s11668-011-9447-y
  3. Pikas J., Shoaf W. The lightning threat to pipelines and coatings // Journal of Pipeline Engineering. 2010. V. 9. Is. 3. P. 191.
  4. Bazelyan E.M., Rajzer Yu.P. Fizika molnii i molniezashchita. M.: Fizmatlit, 2001. 320 p. (In Russian).
  5. Vilkov Yu.V., Kravchenko A.S., Saitkulov M.M., Selemir V.D., Terekhin V.A., Tyutyaev A.A. Formirovanie tokovogo impul’sa molnii otricatel’noj polyarnosti s pomoshch’yu vzryvomagnitnogo generatora // Pribory i tekhnika eksperimenta. 2007. Is. 3. P. 64—71. (In Russian).

Supplementary files

Supplementary Files
Action
1. JATS XML
Download

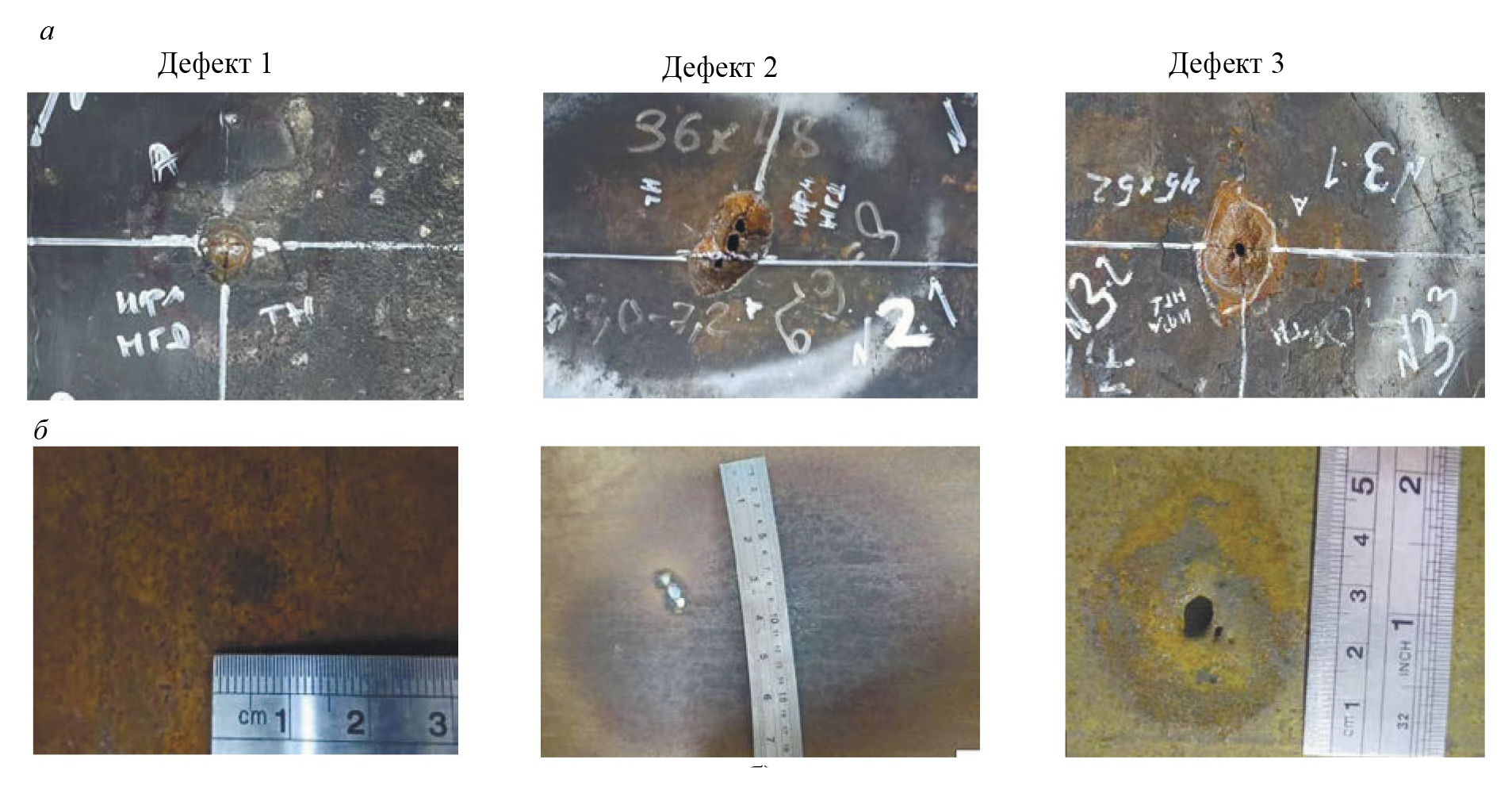

2. Figure 1. Damages detected during gas pipeline inspection: external surface (a); internal surface (b).

Download (824KB)
Indexing metadata

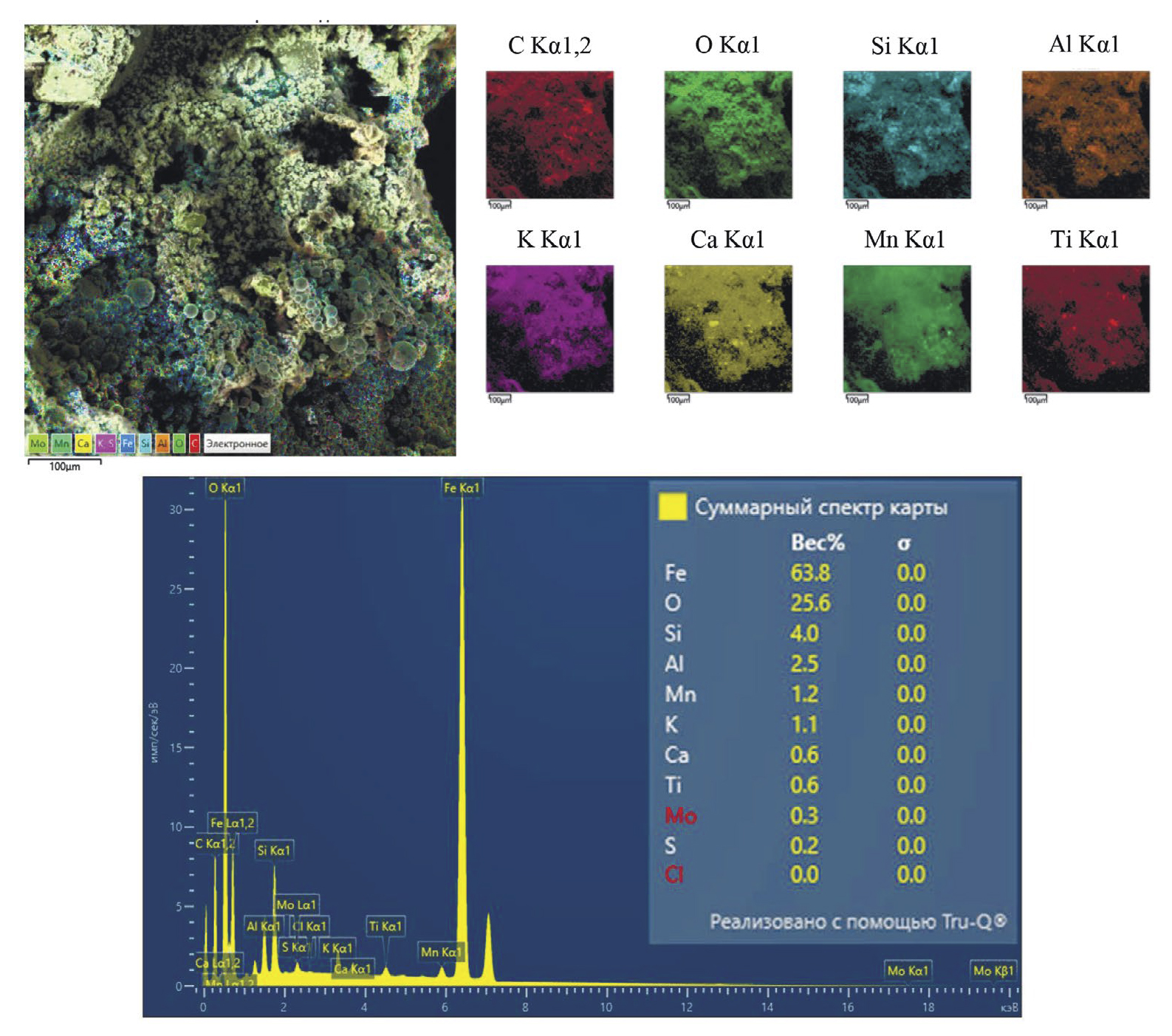

3. Figure 2. Results of elemental analysis in the vicinity of the defect center.

Download (1MB)
Indexing metadata

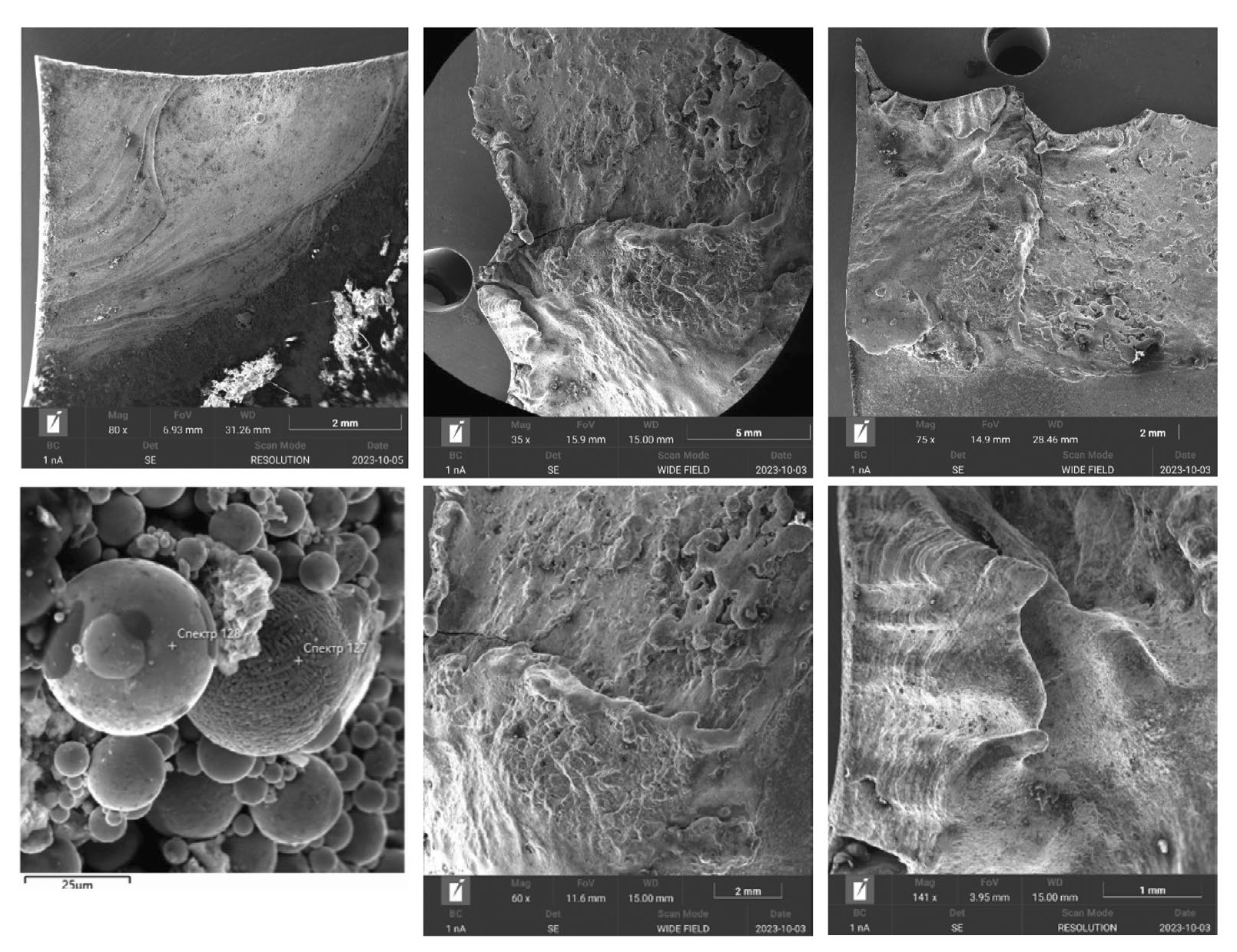

4. Figure 3. Traces of metal melting in the zone of craters of through defects (electron microscopy).

Download (1MB)
Indexing metadata

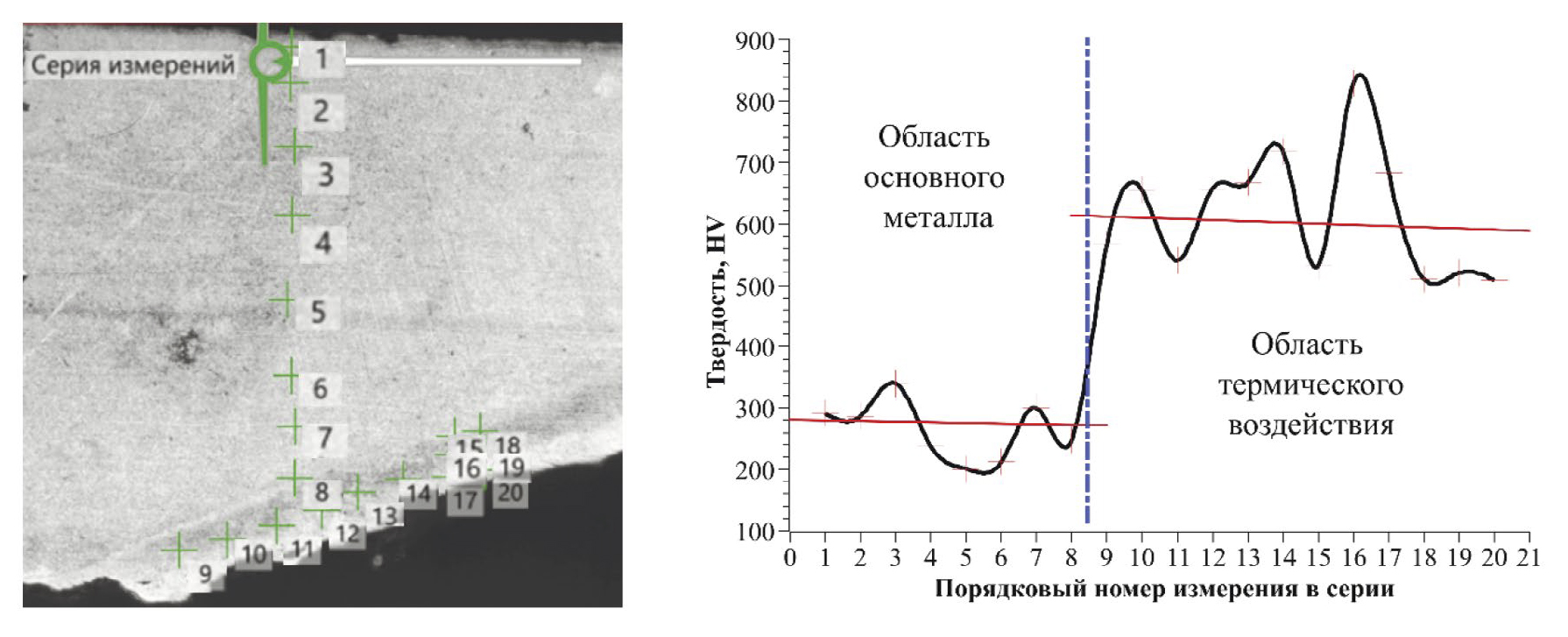

5. Figure 4. Results of microhardness measurement for the specimen with defect.

Download (441KB)
Indexing metadata
6. Figure 5. Configuration of the fusion zone at different moments of time, arc current 300 A, channel radius 7 mm.

Download (326KB)
Indexing metadata
