Модифицированные микросферы из сшитого глутаральдегидом поливинилового спирта

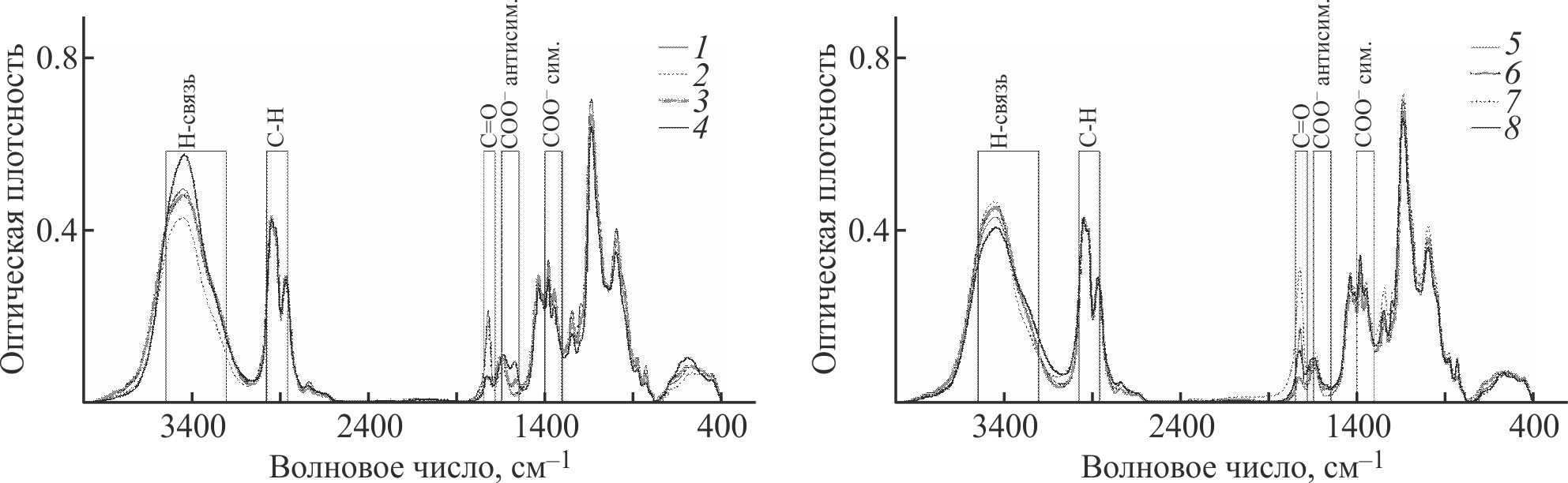

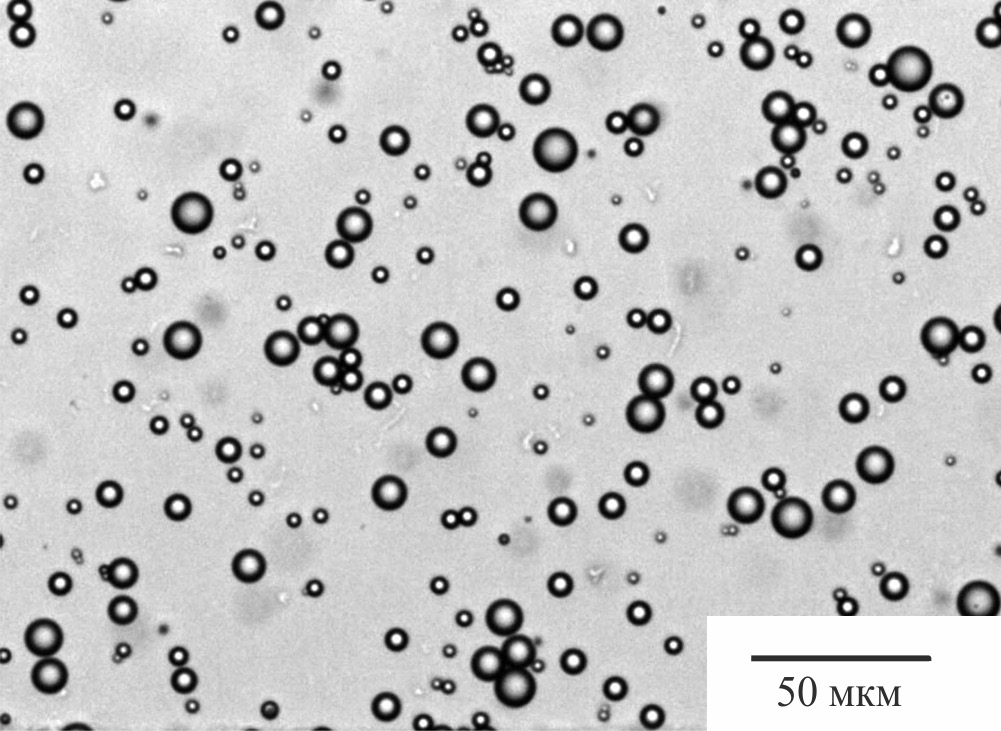

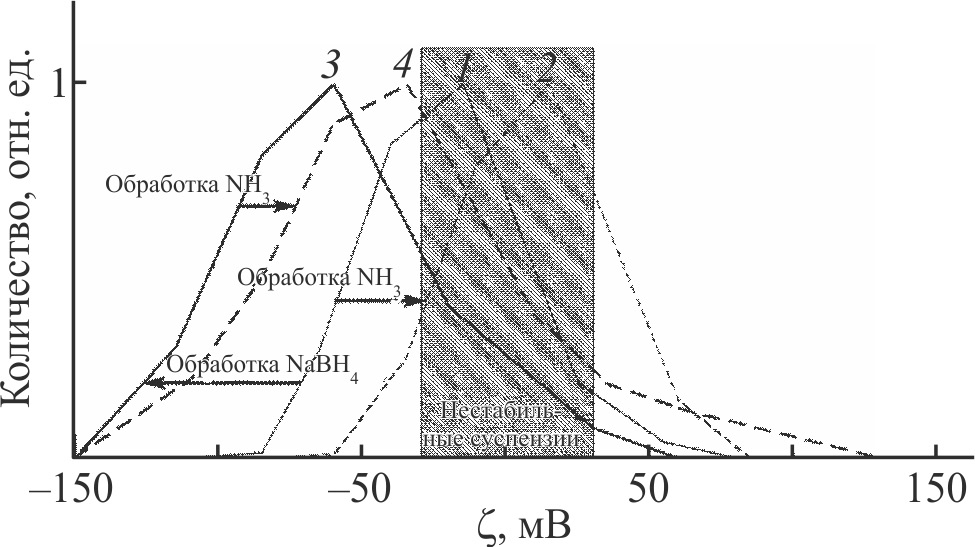

Микросферы диаметром 6.5 ± 2.5 мкм были получены путем смешивания эмульсий водных растворов поливинилового спирта и глутаральдегида в изооктане с добавками поверхностно-активных веществ и модифицированы путем обработки их в водной среде реагентами, взаимодействующими с альдегидными группами: гидроксидом аммония, пероксидом водорода и боргидридом натрия. Установлено, что боргидрид натрия инактивирует 83–90% альдегидных групп и придает микросферам отрицательный ζ-потенциал –59 мВ. Обработка пероксидом водорода приводит к увеличению количества карбоксильных групп на 25–29%, а гидроксидом аммония практически не изменяет инфракрасные спектры микросфер, но вызывает увеличение ζ-потенциала их поверхности на 24–29 мВ. При нагревании до 180°С количество альдегидных групп возрастает на сопоставимую величину у необработанных и обработанных боргидридом натрия микросфер, что свидетельствует о разрушении части сшивок поливинилспиртовой матрицы.
