Влияние режима обработки микроволокон низкотемпературной плазмой в установке MD-20ST на свойства эластомерных огнетеплозащитных материалов

Мұқаба

Дәйексөз келтіру

Толық мәтін

Ашық рұқсат Ашық рұқсат
Рұқсат жабық Рұқсат берілді
Рұқсат жабық Тек жазылушылар үшін

Аннотация

Исследовано влияние мощности воздействия и времени обработки поверхности углеродных микроволокон марки МУМВ-В низкотемпературной плазмой в установке MD-20ST на величину межфазного натяжения и адгезию на границе раздела каучук–волокно. Наименьшие значения межфазного натяжения систем углеродное микроволокно–этиленпропилендиеновый каучук и углеродное микроволокно–бутадиен-нитрильный каучук достигаются при мощности плазменного разряда 300 Вт и продолжительности воздействия 2 мин (межфазное натяжение снизилось в 2 раза по сравнению с исходным образцом, и краевой угол смачивания на 20% меньше исходного образца). Данный режим модификации позволяет максимизировать величину коксового слоя материала при высокотемпературном воздействии и повысить его прочность (время начала отслаивания кокса увеличивается в 1.5 раза). Обработка углеродных микроволокон плазмой улучшает упругопрочностные свойства резин как на основе этиленпропилендиенового, так и бутадиен-нитрильного каучука: увеличивается прочность при растяжении на 30%. Также микроволокна более равномерно распределяются по объему материала, о чем свидетельствует уменьшение эффекта Пейна на 15%.

Толық мәтін

Рұқсат жабық

Авторлар туралы

Виктор Каблов

Волгоградский государственный технический университет

Email: dasha.antarius@yandex.ru
ORCID iD: 0000-0002-2970-6109

д.т.н., проф., Волжский политехнический институт

Ресей, 404121, г. Волжский, ул. Энгельса, д. 42а

Оксана Новопольцева

Волгоградский государственный технический университет

Email: dasha.antarius@yandex.ru
ORCID iD: 0000-0003-0622-7073

д.т.н., доц., Волжский политехнический институт

Ресей, 404121, г. Волжский, ул. Энгельса, д. 42а

Дарья Крюкова

Волгоградский государственный технический университет

Хат алмасуға жауапты Автор.
Email: dasha.antarius@yandex.ru
ORCID iD: 0000-0003-3789-7002

к.т.н., Волжский политехнический институт

Ресей, 404121, г. Волжский, ул. Энгельса, д. 42а

Владимир Кочетков

Волгоградский государственный технический университет

Email: dasha.antarius@yandex.ru
ORCID iD: 0000-0002-9829-0135

к.т.н., Волжский политехнический институт

Ресей, 404121, г. Волжский, ул. Энгельса, д. 42а

Анастасия Мальнева

Волгоградский государственный технический университет

Email: dasha.antarius@yandex.ru
ORCID iD: 0009-0007-9260-3210

Волжский политехнический институт

Ресей, 404121, г. Волжский, ул. Энгельса, д. 42а

Әдебиет тізімі

  1. Каблов В. Ф., Новопольцева О. М., Кейбал Н. А., Кочетков В. Г., Крюкова Д. А., Гордеева Е. В., Егорова С. А. Влияние модифицированного каолинового микроволокна на свойства огнетеплозащитных эластомерных материалов // Каучук и резина. 2018. № 5. С. 302–306. https://www.elibrary.ru/vkowgi
  2. Бейдер Э. Я., Петрова Г. Н., Изотова Т. Ф. Влияние аппретов на свойства термопластичных стеклопластиков // Тр. ВИАМ. 2014. № 9. С. 7. https://www.elibrary.ru/slsqvf
  3. Абзальдинов Х. С., Яруллин А. Ф., Касперович А. В., Прокопчук Н. Р., Казаков Ю. М., Стоянов О. В. Поверхностная модификация резинотехнических изделий физическими методами (обзор) // Вестн. Технол. ун-та. 2022. Т. 25. № 11. С. 5–17. https://doi.org/10.55421/1998-7072_2022_25_11_5
  4. Ким К. К., Спичкин Г. Л., Чистов Е. К., Грошев Г. М., Котенко А. Г., Костроминов А. М. Плазменная установка для повышения гидрофильности бумажных изделий // Электротехника. 2017. № 10. С. 37–41. https://www.elibrary.ru/znaakb [Kim K. K., Spichkin G. L., Groshev G. M., Kotenko A. G., Kostrominov A. M., Chistov E. K. A plasma device for increasing the hydrophilicity of paper products // Russ. Electrical Eng. 2017. V. 88. N 10. P. 657–660. https://doi.org/10.3103/S106837121710008X].
  5. Варрик Н. М. Термостойкие волокна и теплозвукоизоляционные огнезащитные материалы // Тр. ВИАМ. 2014. № 6. С. 1–15. https://www.elibrary.ru/sexwex
  6. Гарифуллин А. Р., Абдуллин И. Ш. Современное состояние проблемы поверхностной обработки углеродных волокон для последующего их применения в полимерных композитах в качестве армирующего элемента // Вестн. Казан. технол. ун-та. 2014. № 7. С. 80–85. https://www.elibrary.ru/scnlhd
  7. Полдушов М. А., Полянин А. В., Москалев В. А., Потапов Е. Э., Прекол Ш., Инжинова Л. М., Бобров А. П., Белковский В. В., Мирошников Ю. П. Оценка межфазного взаимодействия на границе раздела шунгит/эластомер // Каучук и резина. 2013. № 4. С. 32–34. https://www.elibrary.ru/rcheef
  8. Потапов Е. Э., Мирошников Ю. П., Бобров А. П., Смаль В. А. Использование маточных смесей шунгита в рецептурах протекторных и каркасных шинных резин // Каучук и резина. 2017. Т. 76. № 1. С. 22–27. https://www.elibrary.ru/xyeuoj
  9. Мохнаткин А. М., Зотов А. Л., Дорожкин В. П., Мохнаткина Е. Г. Изучение совместного использования технического углерода и диоксида кремния в протекторе шин. Сообщение 5. Эффект Пейна // Каучук и резина. 2014. № 4. С. 36–39. https://www.elibrary.ru/skemmx
  10. Чиркова Ю. Н., Земский Д. Н. Влияние новых антиоксидантов на технологические свойства резиновых смесей // Вестн. Казан. технол. ун-та. 2014. Т. 17. № 3. С. 115–116. https://www.elibrary.ru/rxmfwf
  11. Виткалова И. А., Торлова А. С., Пикалов Е. С. Технологии получения и свойства фенолформальдегидных смол и композиций на их основе // Науч. обозрение. Технические науки. 2017. № 2. С. 15–28. https://www.elibrary.ru/zfbczl
  12. Каблов В. Ф., Кочетков В. Г., Кейбал Н. А., Новопольцева О. М., Крюкова Д. А. Модификатор на основе дициандиамида и диметилфосфита для огнетеплостойких эластомерных материалов // ЖПХ. 2022. Т. 95. № 5. C. 596–603. https://doi.org/10.31857/S004446182205005Х [Kablov V. F., Kochetkov V. G., Keibal N. A., Novopoltseva O. M., Kryukova D. A. Modifier based on dicyandiamide and dimethyl phosphite for fire and heat resistant elastomer materials // Russ. J. Appl. Chem. 2022. V. 95. N 5. P. 661–668. https://doi.org/10.1134/S1070427222050056].

Қосымша файлдар

Қосымша файлдар
Әрекет
1. JATS XML
Жүктеу
2. Fig. 1. Effect of the low-temperature plasma power on the values ​​of the contact angle (a), interfacial tension (b) in the system of carbon microfiber coated with phenol-formaldehyde resin SF-012A grade MUMV-V/ethylene propylene diene rubber SKEP-40 (1), carbon microfiber coated with phenol-formaldehyde resin SF-012A grade MUMV-V/butadiene-nitrile rubber BNKS-40 AMN (2).

Жүктеу (92KB)
Метадеректер

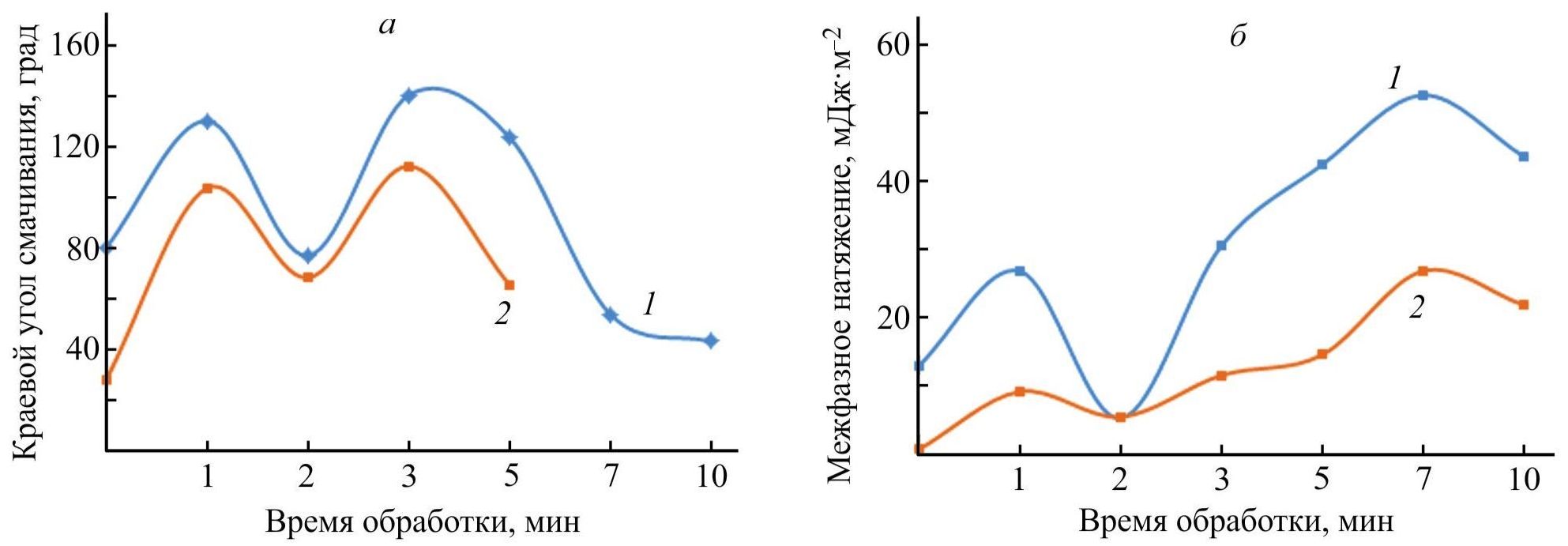

3. Fig. 2. Effect of the time of processing microfibers with low-temperature plasma on the values ​​of the contact angle (a), interfacial tension (b) in the system of carbon microfiber coated with phenol-formaldehyde resin SF-012A grade MUMV-V/ethylene propylene diene rubber SKEP-40 (1), carbon microfiber coated with phenol-formaldehyde resin SF-012A grade MUMV-V/butadiene-nitrile rubber BNKS-40 AMN (2).

Жүктеу (90KB)
Метадеректер

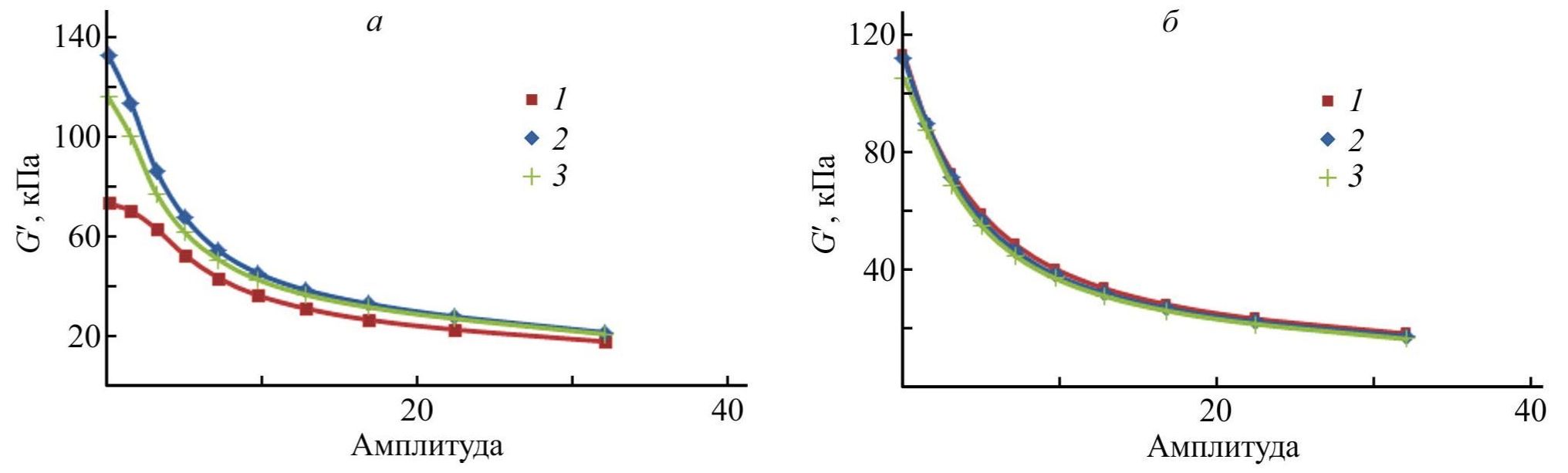

4. Fig. 3. Effect of plasma treatment of the surface of carbon microfibers on the degree of dispersibility (Payne effect ΔGʹ) in the volume of an elastomeric material based on ethylene propylene diene rubber (a), butadiene-nitrile rubber (b). 1 — sample not containing microfibers (control sample); 2 — sample containing MUMV-V carbon microfibers without preliminary treatment; 3 — sample containing MUMV-V carbon microfibers treated with low-temperature plasma (Wp = 300 W, t = 2 min, working gas — filtered air).

Жүктеу (63KB)
Метадеректер

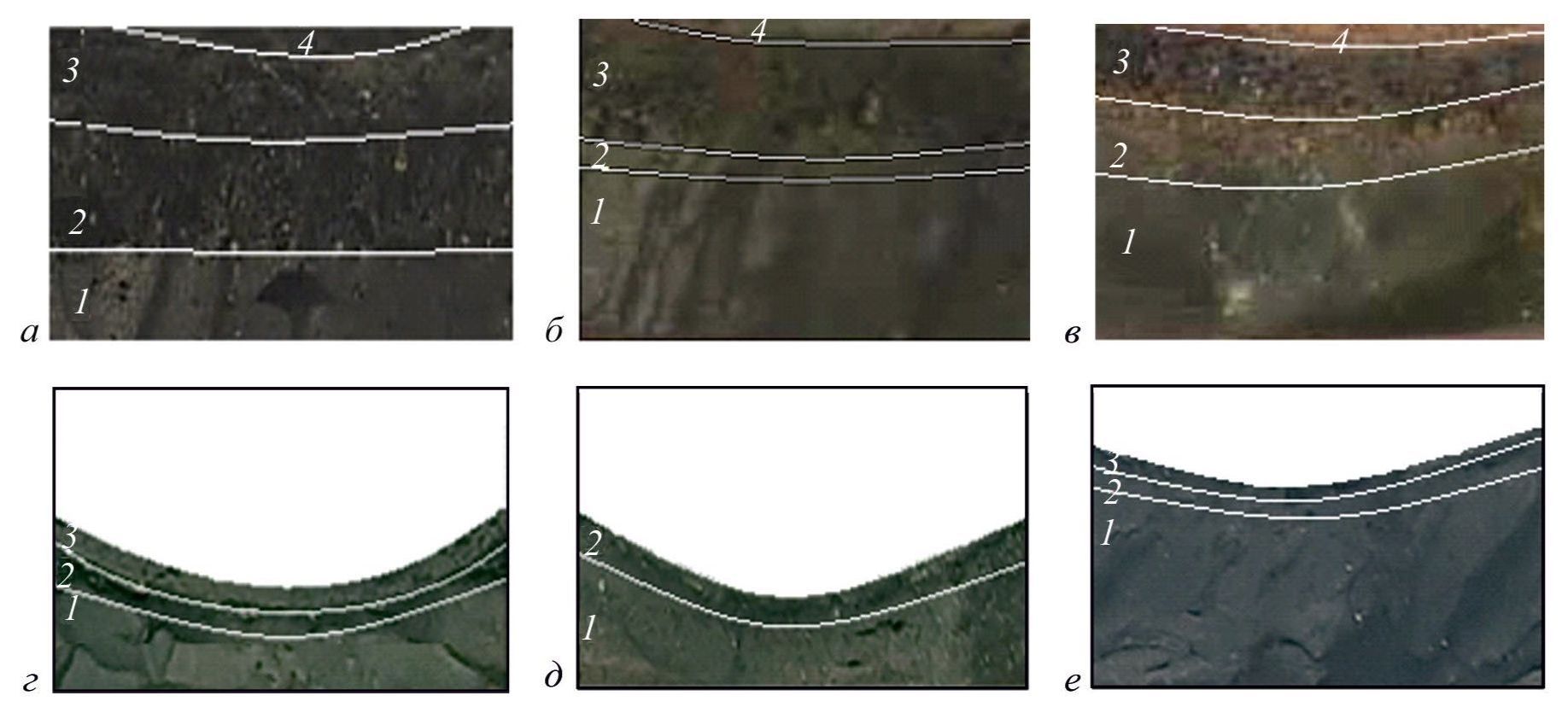

5. Fig. 4. Changes in the structure of vulcanizates based on ethylene propylene diene rubber (a–c) and butadiene nitrile rubber (d–e) after high-temperature exposure. a, g — samples without microfibers (control samples); b, d — samples containing MUMV-V carbon microfibers without preliminary treatment; c, e — samples containing MUMV-V carbon microfibers treated with low-temperature plasma (Wp = 300 W, t = 2 min, working gas — filtered air). 1 — unchanged layer, 2 — pre-pyrolysis layer, 3 — pyrolysis zone, 4 — mineralization zone.

Жүктеу (134KB)
Метадеректер

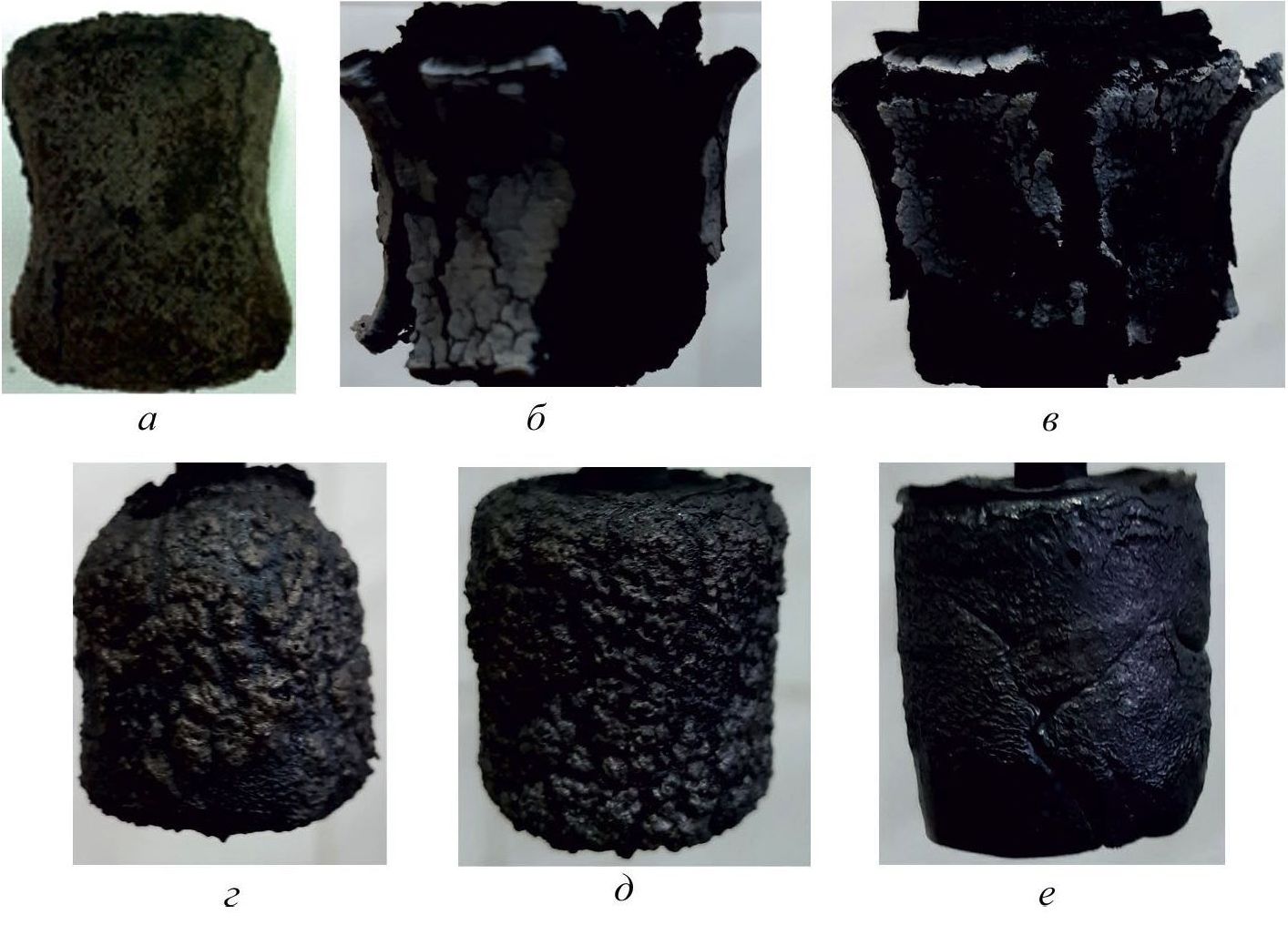

6. Fig. 5. Sample based on ethylene-propylene rubber (a–c) and butadiene-nitrile rubber (g–e) after testing for resistance of the coke layer to erosive carryover. a, g — samples not containing microfibers (control samples); b, d — samples containing MUMV-V carbon microfibers without treatment; c, e — samples containing MUMV-V carbon microfibers treated with low-temperature plasma (Wp = 300 W, t = 2 min, working gas — filtered air).

Жүктеу (150KB)
Метадеректер

© Russian Academy of Sciences, 2024

Согласие на обработку персональных данных с помощью сервиса «Яндекс.Метрика»

1. Я (далее – «Пользователь» или «Субъект персональных данных»), осуществляя использование сайта https://journals.rcsi.science/ (далее – «Сайт»), подтверждая свою полную дееспособность даю согласие на обработку персональных данных с использованием средств автоматизации Оператору - федеральному государственному бюджетному учреждению «Российский центр научной информации» (РЦНИ), далее – «Оператор», расположенному по адресу: 119991, г. Москва, Ленинский просп., д.32А, со следующими условиями.

2. Категории обрабатываемых данных: файлы «cookies» (куки-файлы). Файлы «cookie» – это небольшой текстовый файл, который веб-сервер может хранить в браузере Пользователя. Данные файлы веб-сервер загружает на устройство Пользователя при посещении им Сайта. При каждом следующем посещении Пользователем Сайта «cookie» файлы отправляются на Сайт Оператора. Данные файлы позволяют Сайту распознавать устройство Пользователя. Содержимое такого файла может как относиться, так и не относиться к персональным данным, в зависимости от того, содержит ли такой файл персональные данные или содержит обезличенные технические данные.

3. Цель обработки персональных данных: анализ пользовательской активности с помощью сервиса «Яндекс.Метрика».

4. Категории субъектов персональных данных: все Пользователи Сайта, которые дали согласие на обработку файлов «cookie».

5. Способы обработки: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (доступ, предоставление), блокирование, удаление, уничтожение персональных данных.

6. Срок обработки и хранения: до получения от Субъекта персональных данных требования о прекращении обработки/отзыва согласия.

7. Способ отзыва: заявление об отзыве в письменном виде путём его направления на адрес электронной почты Оператора: info@rcsi.science или путем письменного обращения по юридическому адресу: 119991, г. Москва, Ленинский просп., д.32А

8. Субъект персональных данных вправе запретить своему оборудованию прием этих данных или ограничить прием этих данных. При отказе от получения таких данных или при ограничении приема данных некоторые функции Сайта могут работать некорректно. Субъект персональных данных обязуется сам настроить свое оборудование таким способом, чтобы оно обеспечивало адекватный его желаниям режим работы и уровень защиты данных файлов «cookie», Оператор не предоставляет технологических и правовых консультаций на темы подобного характера.

9. Порядок уничтожения персональных данных при достижении цели их обработки или при наступлении иных законных оснований определяется Оператором в соответствии с законодательством Российской Федерации.

10. Я согласен/согласна квалифицировать в качестве своей простой электронной подписи под настоящим Согласием и под Политикой обработки персональных данных выполнение мною следующего действия на сайте: https://journals.rcsi.science/ нажатие мною на интерфейсе с текстом: «Сайт использует сервис «Яндекс.Метрика» (который использует файлы «cookie») на элемент с текстом «Принять и продолжить».
