Stimulation of the spinal cord of decerebrated rat with double pulses

Cover Page

Cite item

Full Text

Abstract

Analysis of responses on electrical stimulation is one of the experimental paradigms to study the excitability of the nervous system. In particular, the technique of recording muscle responses evoked by electrical epidural stimulation (ES) of the spinal cord (SC) in humans and animals is widely used. In rats decerebrated at the precollicular level, responses of mm. tibialis anterior (TA) and gastrocnemius medialis (GM) on ES of the L2, L4, L6 spinal segments and transvertebral stimulation (TS) of the VL2, VL4, VL6 vertebrae with single and double pulses were analyzed. The currents at which the amplitude of the sensory component of the response for a single pulse and one of the pulses of the pair was maximum were determined. At the minimum of these currents, the ratio of the amplitudes of the sensory component of the response to the first and second pulses to the amplitude of the sensory component of the response to a single pulse was analyzed. For both muscles, a weakening of the response to both pulses of the pair was obtained with TS VL2 and VL4, while when stimulating VL2, the TA response to the second pulse was lower than to the first. On the contrary, with ES of all segments of interest, a facilitation of the response to the second pulse was obtained for both muscles. A similar facilitation was qualitatively observed for two other muscles, mm. iliacus and vastus lateralis. Thus, the use of double pulses during stimulation made it possible to identify the dependence of the response of SC neural networks on the method of their activation (TS or ES). The facilitation of the response to the second pulse during ES is presumably explained by a decrease in presynaptic inhibition due to decerebration.

Full Text

ВВЕДЕНИЕ

Анализ ответов, вызванных электрической стимуляцией, – одна из экспериментальных парадигм исследования нервной системы. Сравнение ответов мышц при электрической стимуляции спинного мозга (СМ) или спинномозговых нервов в норме и при спинальной травме позволяет выявить природу нарушений работы нейрональных спинальных сетей и наблюдать за процессом их восстановления в клинической и экспериментальной практике [1–4].

В ответе мышц на электрическую стимуляцию СМ различают коротколатентный моторный компонент, связанный с непосредственным электрическим раздражением моторных волокон нерва, и более длиннолатентный сенсорный компонент, связанный с реакцией спинальных нейронных сетей на воздействие. В свою очередь, сенсорный компонент можно подразделить на подкомпоненты, обладающие различной латентностью, обусловленные реакцией моно-, олиго- и полисинаптических нейронных циклов на воздействие [5]. Электрическая стимуляция может осуществляться как одиночными, так и двойными (парными) импульсами или же пачками импульсов. При стимуляции двойными импульсами, как правило, наблюдается угасание сенсорного компонента ответа на второй импульс пары [5–7].

Наряду с кошкой крыса используется для исследования локомоции, в частности, широко распространена хроническая модель спинальной травмы вследствие контузии или перерезки СМ [2, 8]. Важной составляющей методик восстановления локомоции является электрическое воздействие на СМ – эпидуральное [2], подкожное [9] или накожное [10]. Прежде нами также предлагался трансвертебральный способ крепления стимулирующего электрода, пригодный как для хронических, так и острых экспериментов [11]. Этот способ менее инвазивен, чем эпидуральная стимуляция (ЭС) и в то же время, в отличие от накожной стимуляции, обеспечивает возможность прицельной стимуляции определенных корешков СМ.

В острых экспериментах возможно использовать модель децеребрированных грызунов, у которых отсечена часть головного мозга выше передних холмов. Данная модель способна как к спонтанной локомоции [12, 13], так и к локомоции, вызванной стимуляцией мезэнцефалической локомоторной области [12, 14] или ЭС [15].

Прежде при ЭС децеребрированной крысы в исследованиях вызванных ответов мышц использовались лишь одиночные импульсы. Двойные импульсы использовались нами ранее как вспомогательное средство для определения латентностей сенсорного и моторного компонента ответа мышцы при трансвертебральной стимуляции (ТС) децеребрированной крысы [11].

Цель настоящей работы – сравнительный анализ вызванных ответов мышц задних конечностей децеребрированной крысы на одиночные и двойные импульсы при ТС и ЭС поясничных сегментов. Поскольку ТС и ЭС приводят к сходным паттернам мышечных ответов на одиночные импульсы, подобным кривым рекрутирования при стимуляции большеберцового или седалищного нерва [5], мы предполагали, что ответ на двойные импульсы не будет зависеть от способа электрической стимуляции: ответ на второй импульс пары будет ниже, чем на первый. Между тем ответ мышц зависит от положения сайта стимуляции: чем он ближе к дорсальным и вентральным корешкам сегментов СМ, содержащих мотонейронные пулы определенной мышцы, тем большими будут ее сенсорный и моторный компонент ответа на стимуляцию [11, 16]. Поэтому в данной работе мы использовали ТС трех позвонков: VL2, VL4 и VL6, и ЭС трех сегментов СМ: L2, L4 и L6.

МЕТОДЫ ИССЛЕДОВАНИЯ

Выборка. Опыты были выполнены на 9 децеребрированных крысах, самцах линии Вистар весом 250–300 г. Экспериментальные процедуры проводились в соответствии с требованиями Директивы Совета Европы 2010 / 63EU Европейского парламента о защите животных, используемых в экспериментальных и других научных целях. Протокол исследования № 131-03-06 от 12 декабря 2022 г. был одобрен Этическим комитетом в области исследований на животных СПбГУ.

Хирургические процедуры. Животных наркотизировали смесью изофлурана (Laboratories Karizoo, S.A., Испания) на кислороде (4–5 % для индукции и 1–2 % для поддержания анестезии, скорость 0.8 л/мин, наркозно-дыхательный аппарат Зоомед, Россия). Производили билатеральную имплантацию биполярных миографических электродов в мышцы голени: переднюю большеберцовую (m. tibialis anterior, TA, флексор стопы) и медиальную икроножную (m. gastrocnemius medialis, GM, экстензор стопы). У одного животного электроды также имплантировали слева в подвздошную мышцу (m. iliacus, IL, флексор бедра) и в латеральную широкую мышцу (m. vastus lateralis, VL, экстензор колена). Электроды представляли собой пару проводов из нержавеющей стали в тефлоновой изоляции (AS632, Cooner Wire, Chatsworth, CA, США) диаметром 0.3 мм с участками без изоляции длиной 0.5 мм.

После лигирования сонных артерий голову крысы закрепляли в стереотаксе и проводили децеребрацию на преколликулярном уровне при помощи вертикально опускаемого лезвия, закрепленного в держателе стереотаксиса; оставшуюся рострально от разреза кору головного мозга удаляли при помощи кюретки. Методика проведения процедуры децеребрации была подробно описана ранее [15].

Для проведения ТС животное помещали в специальную стереотаксическую раму, где голова жестко фиксировалась ушными и челюстным зажимами, а тело в области груди, живота и таза поддерживали несколько полосок мягкой ткани. Задние конечности находились в безопорном состоянии. Ручной дрелью горизонтально просверливали сквозные отверстия (диаметр 1 мм) в остистых отростках позвонков VL2, VL4, VL6 вблизи их основания. Для проведения ЭС, в стереотаксической раме позвоночник закрепляли зажимами в области поперечных отростков позвонков VТ11-VТ12 и VL4-VL5. Производили интерламинэктомии в позвонках VТ13-VL2, чтобы открыть доступ к сегментам L2-L6 СМ (рис. 1a, b). За 20–30 мин до начала эксперимента анестезию отключали, а температуру тела животного повышали до 37 °C [17]. Эксперимент начинали через 40–50 мин после проведения децеребрации.

Электрофизиологическое исследование. Стимуляцию осуществляли прямоугольными бифазными импульсами монополярно (Model 2100, A-M Systems, Sequim, WA, США). Для ТС проволочный электрод, тефлоновая изоляция которого была удалена полосой 2 мм, на расстоянии 2 см от кончика провода, поочередно помещали в отверстие каждого из остистых отростков и фиксировали на входе и выходе. Вызванные потенциалы мышц регистрировали при ТС позвонков VL2, VL4, VL6 одиночными (длительность импульса 0.2–0.3 мс, сила тока 100–3000 мкА, шаг 100 мкА) и двойными (межстимульный интервал 20 мс, длительность импульса 0.2–0.3 мс, 100–3000 мкА, шаг 100 мкА) импульсами. Сила тока при подаче обоих импульсов была одинакова, оба импульса подавались на один позвонок.

ЭС проводили при помощи серебряного шарикового электрода диаметром 0.5 мм, которым касались твердой мозговой оболочки над сегментами L2-L6 в области средней линии СМ. Индифферентный электрод, изготовленный из иглы 21G, располагался под кожей живота в области белой линии. Вызванные потенциалы мышц регистрировали при ЭС сегментов L2, L4 и L6 одиночными (длительность импульса 0.2–0.3 мс, сила тока 10–300 мкА, шаг 10 мкА) и двойными (межстимульный интервал 20 мс, длительность импульса 0.2–0.3 мс, сила тока 10–200 мкА, шаг 10 мкА) импульсами. Для нескольких животных при ЭС одного из сегментов использовали межстимульный интервал в 50 мс. Сила тока при подаче обоих импульсов была одинакова, оба импульса подавались на один сегмент.

Как одиночные, так и двойные импульсы подавались 1 раз в сек (частота 1 Гц), при каждой амплитуде тока подавалось 10 импульсов. При ЭС верхнепоясничных сегментов токи для вызова моторного компонента мышечного ответа достаточно высоки [16], поэтому в данной работе анализ ограничен исследованием сенсорного компонента мышечного ответа, выделенного на основе латентности (более 6 мс). Для анализа вызванных потенциалов использовали среднюю амплитуду сенсорного компонента ответов TA и GM на одиночные импульсы (H), а также на первый (H1) и второй (H2) импульс пары (рис. 1c).

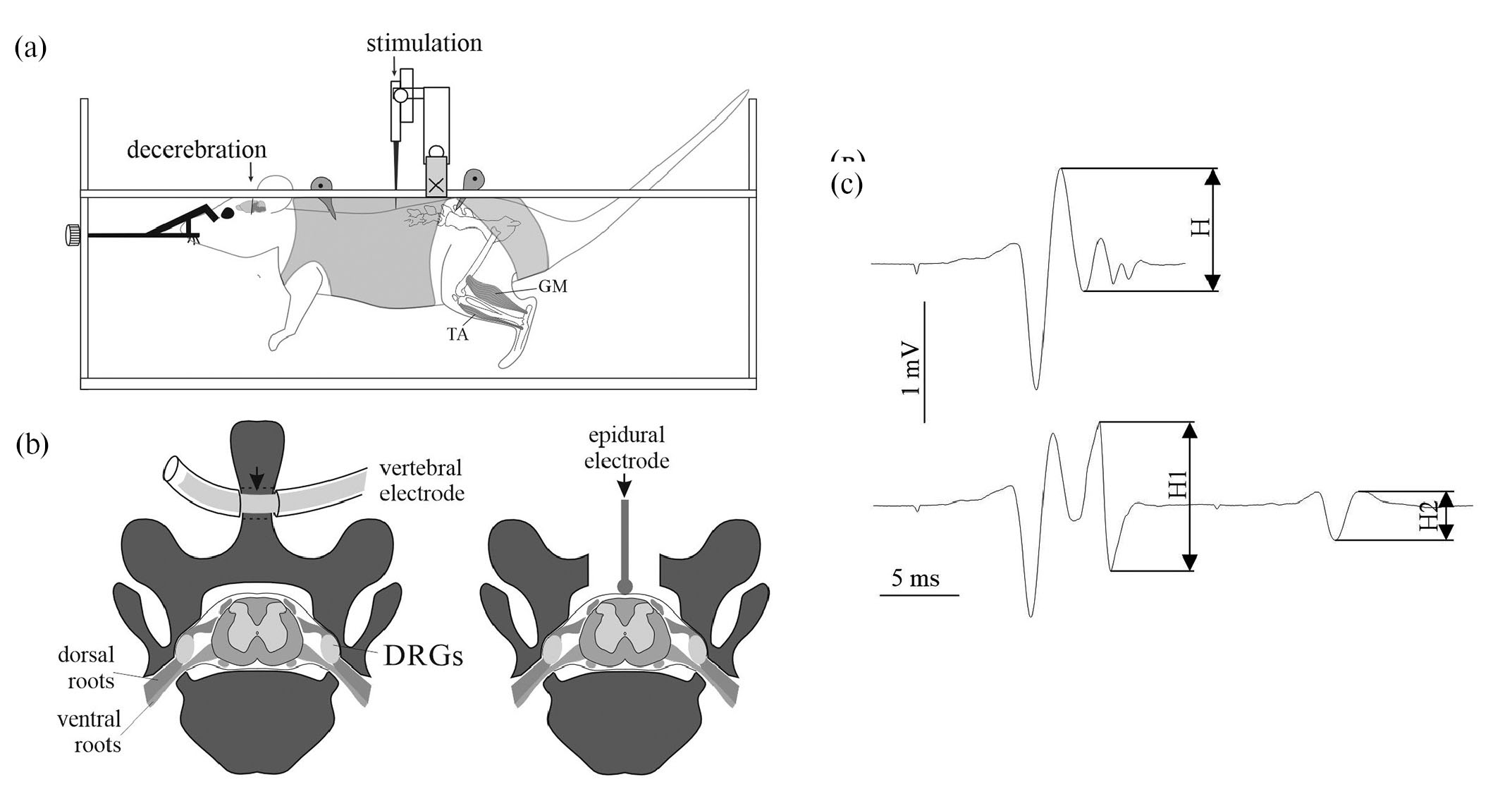

Рис. 1. Схема эксперимента по трансвертебральной и эпидуральной стимуляции спинного мозга крысы. (а) – схема экспериментальной установки. Decerebration – зона децеребрации, stimulation – зона фиксации стимулирующего электрода, TA – m. tibialis anterior, GM – m. gastrocnemius medialis; (b) – положение вертебрального (vertebral) и эпидурального (epidural) стимулирующих электродов относительно позвонка и спинного мозга, dorsal roots – дорсальные корешки спинного мозга, ventral roots – вентральные корешки спинного мозга, DRG – дорсальный корешковый ганглий; (с) Определение амплитуд сенсорного компонента одиночного (H) импульса и первого (H1) и второго (H2) импульса при парной стимуляции. На примере среднего вызванного ответа правого GM при трансвертебральной стимуляции VL2 крысы #9 на токе 900 мкА.



Сигналы от ЭМГ электродов усиливались (Model 1700, A-M Systems, Sequim, WA, USA) и оцифровывались с частотой дискретизации 20 кГц (LTR-EU-16, АЦП LTR11, L-Card, Москва, Россия). Обработку ЭМГ проводили в пакете прикладных программ для решения задач технических вычислений MATLAB (Mathworks, Natick, MA, USA) с помощью специализированных скриптов, разработанных авторами статьи.

Точное определение стимулируемого при ЭС сегмента производили post-mortem у каждого животного на основании положения дорсальных корешков, так как положение поясничных и крестцовых сегментов СМ крысы относительно позвонков варьирует (см. различия положений сегментов в [18], рис. 1 и [19], рис. 1b Supplement), поэтому у некоторых животных вызванные потенциалы были зарегистрированы не во всех сегментах интереса.

Эксперимент прекращали при ухудшении состояния животного; при этом в анализ вошли файлы, полученные до этого ухудшения. Данное обстоятельство также уменьшало количество зарегистрированных значений в какой-либо экспериментальной точке. Длительность эксперимента не превышала 9 ч.

Статистический анализ. Статистической обработке подвергались данные, полученные при исследовании ответов мышц TA и GM на ТС и ЭС одиночными и двойными (с межстимульным интервалом 20 мс) импульсами. Данные представлены как среднее значение ± стандартное отклонение. В случае, если исследуемые параметры были распределены нормально по критерию д’Агостини – Пирсона, использовались параметрические критерии анализа (критерий Стьюдента для одной выборки или же парный критерий (t), одномерная ANOVA (F) с пост-хок тестом Тьюки), в противном случае использовались непараметрические критерии (критерий Уилкоксона для одной выборки или же парный критерий (W), критерий Краскела – Уоллиса (KW) с пост-хок тестом Данна). Статистическую значимость оценивали на уровне p < 0.05 (объектом исследования являлась мышца животного) с помощью программного обеспечения для статистической обработки данных Prism 7.0 (GraphPadSoftware, La Jolla, CA, США).

РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЯ

Типичная картина изменения ответов на двойные импульсы при ТС и ЭС по мере увеличения амплитуды тока стимуляции для мышц TA и GM, вызванные потенциалы которых подвергались статистической обработке, приведена на рис. 2a. При ТС в первую очередь появляются более длиннолатентные сенсорные компоненты ответа, предположительно имеющие моносинаптическую природу (MR). Затем, по мере увеличения амплитуды стимуляционного тока, возникают коротколатентные компоненты ответа, по-видимому, связанные с непосредственной стимуляцией вентральных корешков СМ (ER) [11]. Видно, что при ТС сенсорный компонент ответа на второй импульс имеет меньшую амплитуду, чем при ответе на первый импульс (H2 < H1). Напротив, при ЭС сегмента L2 наблюдаются только сенсорные компоненты ответа, имеющие моносинаптическую природу (MR) [5], причем сенсорный компонент ответа на второй импульс имеет большую амплитуду, чем при ответе на первый импульс (H2 > H1).

Можно предполагать, что на относительно низких частотах стимуляции (менее 0.2 Гц) ответы на одиночные импульсы и на первый импульс парной стимуляции будут идентичны, в этом гипотетическом случае можно ограничиться анализом ответов на двойные импульсы. Однако при выбранной нами из практических соображений, связанных с ограниченным временем опыта и изменением функционального состояния животного в ходе опыта, частоте стимуляции 1 Гц ответы на одиночный импульс и первый импульс пары не были одинаковы, поэтому для оценки степени изменения сенсорного компонента ответа мышц на двойную стимуляцию была использована следующая вычислительная процедура. Было проведено сравнение амплитуд ответов на первый и второй импульс пары (межстимульный интервал 20 мс), а также их отношений к ответу на одиночный импульс. При этом надо учитывать, что кривая рекрутирования сенсорного компонента ответа как при ЭС [4, 16], так и при ТС [15] по мере увеличения тока стимуляции выходит на плато или снижается; в таком случае наблюдаемые эффекты могут теряться. Поэтому для дальнейшего анализа особенностей ответов на двойные импульсы была использована следующая процедура (рис. 2b). По кривой рекрутирования для ТС определяли ток IH, при котором сенсорный компонент ответа на одиночный импульс достигал максимального значения (выделен жирным), и ток IH1, при котором сенсорный компонент ответа на первый импульс пары достигал максимального значения. На рис. 2b (слева) показан пример, когда токи IH и IH1 совпадают, что наблюдается не всегда. Если эти два тока были различны, то на минимальном из них определяли отношения амплитуд сенсорных компонентов ответа на первый и второй импульсы пары к ответу на одиночный импульс (H1/H и H2/H, соответственно). По кривой рекрутирования для ЭС определяли ток IH, при котором сенсорный компонент ответа на одиночный импульс достигал максимального значения (выделен жирным), и ток IH2, при котором сенсорный компонент ответа на второй импульс пары достигал максимального значения. На рис. 2b (справа) ток IH меньше тока IH2. На минимальном из этих двух токов определяли отношения амплитуд сенсорных компонентов ответа на первый и второй импульсы пары к ответу на одиночный импульс (H1/H и H2/H соответственно). Токи интереса отмечены на рис. 2b пунктирными прямоугольниками. У каждого животного для каждой точки стимуляции были получены ответы как на двойные, так и на одиночные импульсы, поэтому все индивидуальные отношения H1/H и H2/H содержат в знаменателе одну и ту же амплитуду одиночного импульса H. Сравнивая эти отношения между собой, можно судить о том, какой импульс, первый или второй, вызывает больший ответ.



Рис. 2. Зависимость вызванных потенциалов от тока стимуляции: (а) – изменение вызванных ответов мышц на двойные импульсы по мере роста тока при трансвертебральной (transvertebral) (ТС) и эпидуральной (epidural) стимуляции (ЭС). На каждом токе показано пять индивидуальных ответов мышцы. На примере правых m. gastrocnemius medialis (GM) и m. tibialis anterior (TA) при ТС VL2 и ЭС L2 крысы #9. Stim – стимуляционный канал. ER – ранние, моторные компоненты ответа мышцы, MR – средние, сенсорные моносинаптические компоненты ответа мышцы; (b) – кривые рекрутирования при ТС (слева) и ЭС (справа). H, H1, H2 – амплитуды сенсорного компонента ответа на одиночный импульс и на первый и второй импульс пары соответственно. Пунктирным прямоугольником выделены значения, используемые в дальнейшем анализе. На примере GM при ТС VL2 и ЭС L2 крысы #9.



При ТС одного и того же позвонка токи IH и IH1 не отличались друг от друга (рис. 3a). Между тем, при ТС позвонка VL6 токи IH и IH1 для TA и GM выше, чем при ТС позвонков VL2 и VL4 (рис. 3а). Для токов IH у ТA KW(3) = 17.2, p < 0.0002; пост-хок тест Данна показывает, что отличия между IH в трех стимулируемых позвонках выражаются в том, что IH VL2 (1245 ± 624 мкА) и IH VL4 (1389 ± 154 мкА) ниже, чем IH VL6 (2042 ± 313 мкА), p < 0.01. Для токов IH1 у ТA KW(3) = 16.1, p < 0.0003; пост-хок тест Данна показывает, что отличия между IH1 в трех стимулируемых позвонках выражаются в том, что IH1 VL2 (1285 ± 654 мкА) и IH1 VL4 (1311 ± 203 мкА) ниже, чем IH1 VL6 (2000 ± 245 мкА), p < 0.01. Для токов IH у GM F(3) = 6.63, p < 0.0045; пост-хок тест Тьюки показывает, что отличия между IH в трех стимулируемых позвонках выражаются в том, что IH VL2 (1305 ± 703 мкА) и IH VL4 (1278 ± 222 мкА) ниже, чем IH VL6 (1936 ± 323 мкА), p < 0.05. Для токов IH1 у GM F(3) = 5.63, p < 0.009; пост-хок тест Тьюки показывает, что отличия между IH1 в трех стимулируемых позвонках выражаются в том, что IH1 VL2 (1285 ± 694 мкА) и IH1 VL4 (1289 ± 203 мкА) ниже, чем IH1 VL6 (1859 ± 282 мкА), p < 0.01.

Ответы при ТС VL2 и VL4 двойными импульсами (рис. 3b) ниже, чем при стимуляции одиночными. Эффект несколько более выражен для TA: отношение амплитуды ответа на второй и первый импульс к амплитуде одиночного импульса ниже 1 при ТС VL2 (H2/H = 0.56 ± 0.27, t(9) = 5.1, p < 0.0001) и при ТС VL4 (H1/H = 0.72 ± 0.29, t(8) = 2.8, p < 0.02 и H2/H = 0.62 ± 0.37, t(8) = 3.0, p < 0.02). При этом для GM отношение к амплитуде одиночного импульса ниже 1 только при ТС VL4 (H2/H = 0.46 ± 0.41, t(8) = 3.87, p < 0.005). Отметим, что при ТС VL2 для ТА уменьшение амплитуды ответа более выражено для второго импульса пары: H1/H выше, чем H2/H (0.79 ± 0.38 и 0.56 ± 0.27, t(9) = 2.3, p < 0.05). При стимуляции VL6 выявлены значительные разбросы данных, поэтому отличия между отношениями ответов на первый и второй импульс к ответу на одиночный импульс не были получены.



Рис. 3. Характеристики сенсорного компонента ответа m. tibialis anterior (TA) и m. gastrocnemius medialis (GM) при трансвертебральной стимуляции с межстимульным интервалом 20 мс: (a) — токи, при которых регистрировался максимальный сенсорный ответ на одиночный (H) и первый из пары (H1) импульс при стимуляции позвонков (Vertebrae) VL2, VL4, VL6. *, ** – p < 0.05, p < 0.01 отличия между токами стимуляции; (b) Отношения амплитуд сенсорных компонентов ответа на первый и второй импульсы пары к ответу на одиночный импульс (H1/H и H2/H соответственно). #, ##, ### – p < 0.05, p < 0.01, p < 0.001 отличия от ответа на одиночный импульс, *, ** – p < 0.05, p < 0.01 отличия между ответами на первый и второй импульс пары.



При ЭС токи IH и IH2 не отличались друг от друга при стимуляции одного и того же сегмента (рис. 4a). Между тем при ЭС сегмента L2 токи IH2 для TA выше, чем при ЭС сегмента L4: KW(3) = 6.6, p < 0.04, пост-хок тест Данна показывает, что отличия между IH2 в трех стимулируемых сегментах выражаются в том, что IH2 L2 (149 ± 114 мкА) выше, чем IH2 L4 (73 ± 33 мкА), p < 0.04. Для GM наблюдается значительная тенденция отличия токов IH между сегментами: KW(3) = 5.9, p = 0.053.

Ответ на второй импульс пары при ЭС L2, L4 и L6 (рис. 4b) выше, чем при стимуляции одиночными импульсами. Для ТА отношение H2/H выше 1 при ЭС L2 (15.87 ± 30.89, W(13) = 89, p < 0.001), L4 (4.10 ± 2.28, t(10) = 4.5, p < 0.01) и L6 (2.52 ± 1.24, t(10) = 4.1, p < 0.01). Для GM отношение H2/H выше 1 при ЭС L2 (13.14 ± 28.60, W(11) = 52, p < 0.02), L4 (3.41 ± 4.23, W(11) = 48, p < 0.04) и L6 (7.48 ± 10.85, W(11) = 50, p < 0.03). Ответ на первый импульс пары достоверно ниже, чем ответ при стимуляции одиночными импульсами, только для TA при ЭС L6 (H1/H = 0.78 ± 0.25, t(10) = 4.1, p < 0.02).



Рис. 4. Характеристики сенсорного компонента ответа m. tibialis anterior (TA) и m. gastrocnemius medialis (GM) при эпидуральной стимуляции с межстимульным интервалом 20 мс: (a) Токи, при которых регистрировался максимальный сенсорный ответ на одиночный (H) и второй из пары (H2) импульс при стимуляции сегментов (Segment) L2, L4, L6. * – p < 0.05 отличия между токами стимуляции; (b) Отношения амплитуд сенсорных компонентов ответа на первый и второй импульсы пары к ответу на одиночный импульс (H1/H и H2/H соответственно). #, ##, ### – p < 0.05, p < 0.01, p < 0.001 отличия от ответа на одиночный импульс, **, *** – p < 0.01, p < 0.001 отличия между ответами на первый и второй импульс пары.



Для всех сегментов интереса ответ на первый импульс пары у TA ниже, чем на второй (H1/H < H2/H) (L2: 1.83 ± 1.41 и 15.87 ± 30.89, W(13) = 89, p < 0.001, L4: 1.05 ± 0.66 и 4.10 ± 2.28, t(10) = 5.0, p < 0.001, L6: 0.78 ± 0.25 и 2.52 ± 1.24, W(11) = 66, p < 0.01). Для GM ответ на первый импульс пары ниже, чем на второй при ЭС L4 и L6 (H1/H < H2/H) (L4: 1.09 ± 0.89 и 3.41 ± 4.23, W(11) = 60, p < 0.005, L6: 1.07 ± 0.54 и 7.49 ± 10.85, W(11) = 58, p < 0.007).

У одного животного были зафиксированы ответы IL и VL на ЭС всех сегментов интереса с межстимульным интервалом 20 мс; также у нескольких животных были зафиксированы ответы TA и GM на ЭС некоторых сегментов интереса с межстимульным интервалом 50 мс (рис. 5). Из рисунка видно, что во всех случаях ответ на второй импульс был выше, чем на первый. При этом величины H1/H и H2/H составляют для TA при ЭС L2–3.23 и 8.20, L4–0.26 и 1.27, L6–0.46 и 1.13 соответственно, а для GM при ЭС L2–0.68 и 1.34, L4–0.06 и 0.78, L6–1.46 и 2.01 соответственно (рис. 5).

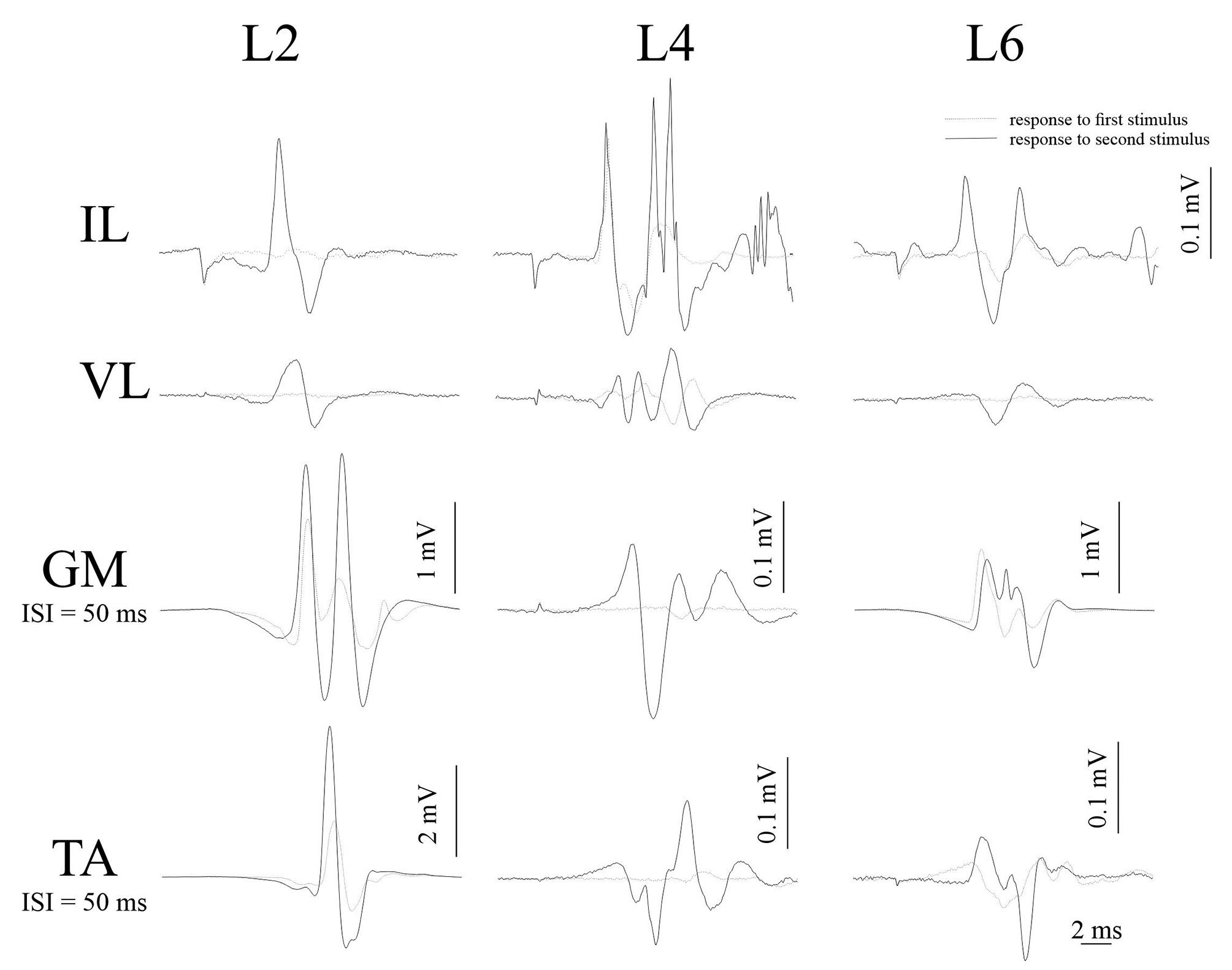

Рис. 5. Примеры средних вызванных ответов, обусловленных эпидуральной стимуляцией двойными импульсами, m. iliacus (IL) и m. vastus lateralis (VL) (межстимульный интервал 20 мс; крыса #11, сегмент L2 – ответы при амплитуде тока 120 мкА, сегменты L4 и L6 – ответы при амплитуде тока 60 мкА); m. gastrocnemius medialis (GM) и m. tibialis anterior (TA) (межстимульный интервал 50 мс; крыса #45, сегмент L2 – ответы при амплитуде тока 120 мкА, крыса #11, сегмент L4 – ответы при амплитуде тока 50 мкА, крыса #10, сегмент L6 – ответы при амплитуде тока 70 мкА), штрих – ответ на первый стимул, сплошная линия – ответ на второй стимул.



ОБСУЖДЕНИЕ

Моносинаптический и нервно-мышечный ответ на второй импульс у млекопитающих – результат суперпозиции менее длительного процесса возбуждения и более длительного процесса торможения (депрессии) [20]. Паттерны ответов на двойные импульсы при ТС и ЭС поясничных сегментов децеребрированной крысы различались, что лишь частично подтвердило нашу первоначальную гипотезу. При ТС амплитуда импульсов пары по отношению к одиночному импульсу уменьшалась, при этом для TA при ТС VL2 ответ на второй импульс пары был ниже, чем на первый. При ЭС ответ на второй импульс пары превышал ответ как на первый импульс, так и ответ на одиночный импульс для всех исследованных мышц. Качественно показано, что эффект облегчения сохранялся и при увеличении межстимульного интервала с 20 до 50 мс. Амплитуда первого импульса пары уменьшалась лишь для TA при ЭС L6.

Выбор токов стимуляции. Угасание ответа на второй импульс более выражено на субмаксимальных токах, при которых сенсорный компонент ответа составляет 50–75 % от максимального (см. [21], рис. 5; [22], рис. 10; [23], рис. 3). Между тем облегчение ответа на второй импульс, наблюдаемое при ЭС, представлялось целесообразным изучать при больших токах, на которых максимально выражен сенсорный компонент ответа, и менее значимы флюктуации его амплитуды [21], в связи с чем была разработана вышеупомянутая вычислительная процедура. Сила тока, при которой был получен максимальный компонент сенсорного ответа на одиночный и двойной импульс, достоверно не отличается в рамках стимулируемого позвонка или сегмента, что хорошо согласуется с вычислительной моделью афферентной стимуляции популяции мотонейронов [24], согласно которой сила токов IH1и IH2 подобна друг другу. Между тем сила токов IH и IH1 для TA и GM выше при ТС VL6, чем при ТС VL2 и VL4, что может быть связано с достоверным рострокаудальным увеличением высоты остистых отростков позвоночника крысы [25]. Напротив, сила тока выше при ЭС L2, чем при ЭС L4, что согласуется с вычислительной моделью ЭС [16], согласно которой сила тока, необходимая для вызова сенсорного компонента ответа мышцы, уменьшается в каудальном направлении.

Топичность эффектов угасания и облегчения. Наблюдаемые эффекты угасания и облегчения ответа на второй импульс присутствуют при стимуляции как более ростральных, так и более каудальных локусов. Подобная генерализованность угасания ответов на второй импульс была показана прежде на хронических крысах с интактным СМ – степень депрессии при ЭС двойными стимулами сегментов L2 и S1 не различалась [5].

Следует отметить, что пулы мотонейронов TA и GM частично расположены в одних и тех же сегментах: мотонейроны, иннервирующие ТА, находятся в зоне от середины сегмента L3 до начала сегмента L5, а мотонейроны, иннервирующие GM, – в зоне от середины сегмента L4 до начала сегмента S1 [26]. Это неизбежно приводит к одновременной активации TA и GM как при ЭС, так и при ТС. При этом, согласно литературным данным, селективность при вызове сенсорного компонента ответа ниже, чем при вызове моторного компонента. Значительная селективность в сенсорных компонентах ответов TA и GM показана лишь при ЭС сегмента L2 в острых экспериментах на наркотизированных крысах [16]. При ТС децеребрированных крыс зоны вызова сенсорного компонента ответа TA и GM более широки (в рострокаудальном направлении) по сравнению с зоной вызова моторного компонента их ответа [11]. Более широкие зоны вызова сенсорного компонента ответа по сравнению с моторным были также показаны у человека при накожной стимуляции в различных локусах вдоль позвоночника (например, для VL) [7]. Таким образом, стимуляция СМ одновременно (хотя, быть может, в несколько различной степени, зависящей от положения электрода) вызывает ответы в обеих вышеуказанных мышцах-антагонистах. Известно, однако, что для данной пары мышц кондиционирующая стимуляция нерва, содержащего моторные волокна GM, не изменяет ответ TA, а кондиционирующая стимуляция нерва, содержащего моторные волокна TA, облегчает ответ GM [27]. Таким образом, одновременная стимуляция и TA, и GM, скорее всего, не является причиной как депрессии ответа на второй стимул при ТС, так и облегчения ответа TA при ЭС.

Дополнительным аргументом в пользу того, что одновременная стимуляция антагонистов не является причиной наблюдаемых нами эффектов, является наблюдаемое в данной работе облегчение ответа IL на второй импульс при ЭС – моторные пулы этой мышцы, флексора бедра, расположены наиболее рострально, и, вероятно, в наименьшей степени занимают те же сегменты, что мотонейронные пулы ее антагониста, средней ягодичной мышцы, m. gluteus medius [19].

Отличия в ответах TA и GM проявляются при ТС VL2 и VL4, но не VL6, что может быть связано с меньшей выраженностью моторного компонента ответа этих мышц при стимуляции данных позвонков [11]. При увеличении частоты стимуляции тормозные интернейроны вентральных рогов поясничного утолщения СМ крысы увеличивают степень торможения [28]. Вероятно, ЭС более каудальных сегментов (L6) в большей степени, при тех же токах стимуляции, активирует не только дорсальные, но и вентральные корешки [16], что увеличивает вклад тормозных процессов в формирование ответа мышцы и ведет к достоверному уменьшению ответа на первый импульс пары для TA.

Угасание ответа на второй импульс при ТС. Увеличение частоты импульсов при стимуляции пачками импульсов, как правило, ведет к угасанию сенсорного компонента ответа [2, 29]. При этом степень угасания зависит от статуса нервной системы как человека (спинальная травма [30], глубокая стимуляция мозга при болезни Паркинсона [31]), так и лабораторных животных (спинализация крысы [2], введение анестетиков крысе [32]). Уменьшение ответа TA на первый импульс пары при ТС VL4 может быть связано с увеличением средней частоты стимуляции (два импульса в секунду вместо одного). Известный эффект подавления сенсорного компонента ответа на второй импульс пары [3, 16, 21, 23] выражается в уменьшении ответа на второй импульс как по сравнению с первым импульсом пары (у TA при ТС VL2), так и по сравнению с ответом на одиночный импульс (у TA при ТС VL2, VL4, у GM при ТС VL4). Возможно, моторный компонент ответа, возникающий при ТС при относительно низком токе стимуляции [11], несколько препятствует облегчению сенсорного компонента мышечного ответа на второй импульс.

Облегчение ответа на второй импульс при ЭС. При ЭС для TA и GM при стимуляции всех сегментов интереса наблюдался эффект облегчения сенсорного ответа на второй импульс пары. В ряде работ показано крайне изменчивое облегчение ответа при парной или пачечной стимуляции: стимуляция нерва наркотизированной кошки (средний межстимульный интервал 15 мс, максимальное облегчение на 20 %, [20]; межстимульный интервал от 6 до 22 мс, максимальное облегчение на 723 %, [1]), ЭС шейного утолщения СМ наркотизированной обезьяны (частота пачечной стимуляции – 90–110 Гц, максимальное облегчение на второй импульс на 80 %, [33]), ЭС верхнегрудного отдела СМ человека, находящегося под анестезией (межстимульный интервал до 10 мс, ответ наблюдается лишь на второй импульс, [34]), накожная стимуляция лучевого нерва человека (частота пачечной стимуляции – 100 Гц, максимальное облегчение на второй и третий импульс до 30 %, [24]). Это облегчение, как правило, объясняется временной суммацией возбуждающих постспинаптических потенциалов на первый и второй импульсы [1, 24]. Интервал облегчения удлиняется при интактной нервно-мышечной передаче за счет того, что разряды мышечных веретен при сокращении мышцы в ответ на первый импульс могут облегчить последующий мышечный ответ [1, 21]. Однако в вышеприведенных литературных данных интервал облегчения не достигает используемого в нашей работе межстимульного интервала в 50 мс.

Ответы интернейронов дорсальных рогов СМ грызунов при увеличении частоты стимуляции имеют сложную картину: возбуждающие интернейроны дорсальных рогов СМ хомяка снижают степень возбуждения, в то время как тормозные интернейроны дорсальных рогов поясничного утолщения могут как увеличивать, так и снижать степень торможения [35]. Это позволяет предположить, что наблюдаемый нами феномен облегчения ответа на второй импульс при ЭС может быть обусловлен снижением тормозных влияний со стороны интернейронов дорсальных рогов СМ.

Зеркальный паттерн ответов при ЭС и ТС показывает, что временная суммация лишь частично объясняет полученные нами данные: в рамках одной экспериментальной модели децеребрированной крысы различные сайты стимуляции значительно влияют на баланс возбуждающих и тормозных процессов. Возможно, децеребрация является причиной повышенной возбудимости спинальных нейронных сетей. Длительная фаза возбуждения (до 200 мс) наблюдается при стимуляции медиального продольного пучка in vitro у препарата СМ новорожденных крысят, очевидно лишенного тормозных влияний со стороны головного мозга, – ответ на второй импульс пары облегчается в 1.5–2 раза [36]. Можно предположить, что ЭС в большей степени, чем ТС, влияет на тормозные интернейронные сети дорсальных рогов СМ, опосредованно снижая степень пресинаптического торможения.

Предполагается, что мишени стимуляции несколько зависят от ее типа (эпидуральная или трансвертебральная). Моторный ответ на ТС возникает в результате стимуляции вентральных корешков, представляющих собой аксоны мотонейронов от одноименного сегмента, в местах их выхода из позвоночного канала, а сенсорный ответ – в результате стимуляции дорсальных корешков как в зонах их входа в СМ, так и на всей их протяженности в спинномозговом канале в тех позвонках, где СМ уже отсутствует [11, 37]. Моторный ответ на ЭС возникает в результате прямой стимуляции мотонейронов или же моторных волокон в составе вентральных корешков [2]. Сенсорный ответ возникают в результате стимуляции афферентных входов в дорсальной части СМ и дорсальных корешков [16]. При этом мишенью ЭС являются как дорсальные корешки сегмента, над которым расположен эпидуральный электрод, так и дорсальные корешки, проходящие над дорсальной поверхностью этого сегмента (например, дорсальные корешки сегментов L4-L6 при ЭС сегмента S1 крысы) [16, 19].

ИСТОЧНИКИ ФИНАНСИРОВАНИЯ

Работа выполнена в рамках проекта СПбГУ № 93022925 (оплата работы О.В.Г., Н.В.П.), поддержана грантами РНФ 21-15-00235 (анализ данных); РНФ 22-15-00092 (проведение нейрофизиологических экспериментов).

СОБЛЮДЕНИЕ ЭТИЧЕСКИХ СТАНДАРТОВ

Все применимые международные, национальные и/или институциональные принципы ухода и использования животных были соблюдены. Все процедуры, выполненные в исследованиях с участием животных, соответствовали этическим стандартам, утвержденным правовыми актами РФ, принципам Базельской декларации и рекомендациям Этического комитета в области исследований на животных СПбГУ, протокол № 131-03-06 от 12 декабря 2022 г.

КОНФЛИКТ ИНТЕРЕСОВ

Авторы декларируют отсутствие явных и потенциальных конфликтов интересов, связанных с публикацией данной статьи.

ВКЛАД АВТОРОВ

Идея работы и планирование эксперимента (В.А.Л., П.Е.М., Н.С.М.), сбор данных (П.Ю.Ш., О.В.Г., Е.Ю.Б., Н.В.П., В.А.Л., Н.С.М.), обработка данных (В.А.Л.), написание и редактирование манускрипта (П.Ю.Ш., В.А.Л, О.В.Г., Н.С.М., П.Е.М.).

×
