Получение нанопористого сорбента на основе бентонитовой глины и комплексов алюминия для применения в процессах водоочистки

全文:

ВВЕДЕНИЕ

Глинистые минералы относятся к дешевым и широко доступным природным материалам и характеризуются высокой удельной поверхностью и наличием различных функциональных групп, способных сорбировать широкий ряд загрязняющих воду веществ. Бентонитовые глины являются хорошими катионообменниками, что позволяет эффективно использовать их в сорбционной очистке воды от катионных загрязнителей [1]. В настоящее время актуальной задачей является разработка на основе природных глинистых минералов эффективных сорбентов, способных удалять из воды загрязняющие вещества анионного типа. В качестве таких сорбентов большой интерес представляют материалы со слоисто-столбчатой структурой, получаемые путем интеркаляции полиоксокомплексов металлов в структуру набухающих глин, к которым относится монтмориллонит, преобладающий минерал в составе бентонитовых глин [2]. Материалы данного типа характеризуются стабильной нанопористой структурой, большей удельной поверхностью и большим количеством сорбционных центров по сравнению с природной глиной. Целью данной работы являлось получение Al-интеркалированных материалов (Al-ИМ) из бентонитовой глины и исследование их адсорбционных свойств в отношении анионных загрязнителей воды (на примере азокрасителя “Кислотный желтый 36”).

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

В качестве исходного материала использовалась мелкодисперсная фракция (размер частиц 0.002 мм) глины Мухорталинского месторождения (Восточная Сибирь). Минералогический состав данной фракции состоял в основном из монтмориллонита (Мт) (90%) и примеси кристобалита [3], как показали результаты рентгенофазового анализа (рис. 1), который был проведен на автодифрактометре STADI P фирмы STOE (CuKα1-излучение, 2θ = 3°−77°). Химический состав был представлен оксидами (масс. %): SiO₂–65.50; Al₂O₃-14.30; Fe₂O₃-1.78; MgO-1.42; CaO-1.08; K₂O-0.20; Na₂O-0.10; FeO-0.22; MnO-0.02; TiO₂-0.19; P₂O₅–0.03; потери после прокаливания (п.п.п.) – 15.16.

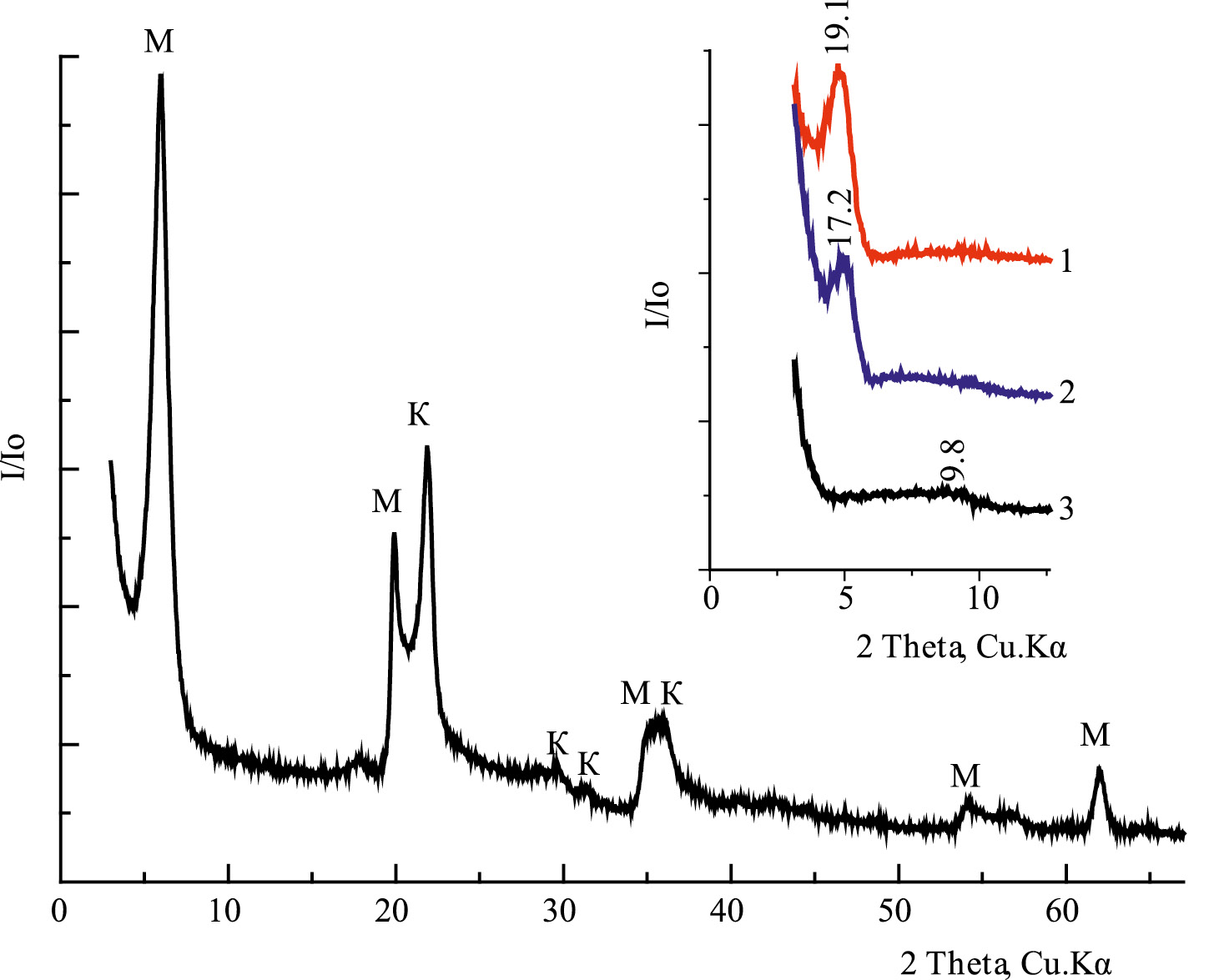

Рис. 1. Дифрактограмма тонкодисперсной фракции глины, использованной для синтеза материалов (М – монтмориллонит, К – кристобалит) [3]. Вставка – дифрактограммы Al-ИМ: 1 – 120°С, 2 – 500°С, 3 – глина (500°С).

Для синтеза Al-ИM1 использовалась натриевая форма Мт, которая была получена путем обработки природной Ca-формы Мт 1М раствором NaCl при 80 ^оC в течение 2ч и промывания дистиллированной водой для удаления избытка хлорида натрия. Выбор Na-формы Mт в качестве исходного материала обусловлен большей способностью Na-формы к диспергированию вследствие слабого связывания одновалентного катиона Na⁺ с силикатными слоями глины. Для получения Al-ИM2 использовалась природная (кальциевая) форма Мт, водная суспензия которой с соотношением твердой и жидкой фаз (Т/Ж) 1/100 была предварительно обработана ультразвуком (мощность 22 кГц) в течение 3 мин, поскольку для двухвалентного катиона Ca²⁺ характерно сильное связывание с противоположными силикатными слоями глины, что затрудняет диффузию комплексов в межслоевое пространство. Получение интеркалирующих растворов (ИР) полиоксокомплексов алюминия осуществлялось щелочным гидролизом 0.2 М раствора соли AlCl₃ путем прибавления 0.2 М раствора NaOH (мольное соотношение OH/Al 2.0, рH 4.2). Полученный ИР подвергали нагреванию при 50^oС в течение 24 ч. При данных условиях синтеза преобладающими катионами (около 87%) являются тридекамеры алюминия со структурой Кеггина [Al₁₃O₄(OH)₂₄(H₂O)₁₂]⁷⁺ [4]. Затем ИР добавляли в суспензию глины, нагретой до 80^оС, до достижения конечного соотношения Al/глина = 3 ммоль/г. Смесь выдерживали при 80^оС в течение 3 часов и оставляли стоять при комнатной температуре в течение 24 ч. После этого твердую фазу, отделенную от жидкости, промывали дистиллированной водой, высушивали при комнатной температуре и прокаливали при 500^оС в течение 2 ч.

Текстурные характеристики материалов рассчитывали по стандартным методикам [5] из данных низкотемпературной адсорбции азота, снятых на приборе “Micromeritics”. Химический состав материалов определяли спектрофотометрическим методом (Si, Al) и атомно-абсорбционным методом после спекания образцов с бурой и содой и последующего растворения в кислоте [6]. Точку нулевого заряда определяли методом “дрифта” [7].

В качестве модели анионных загрязнителей воды был использован азокраситель “Кислотный желтый 36” (КЖ), широко используемый для окрашивания изделий из кожи, шерсти, бумаги, древесины, а также фармацевтической и косметической продукции. Его структурная формула изображена на рис. 2.

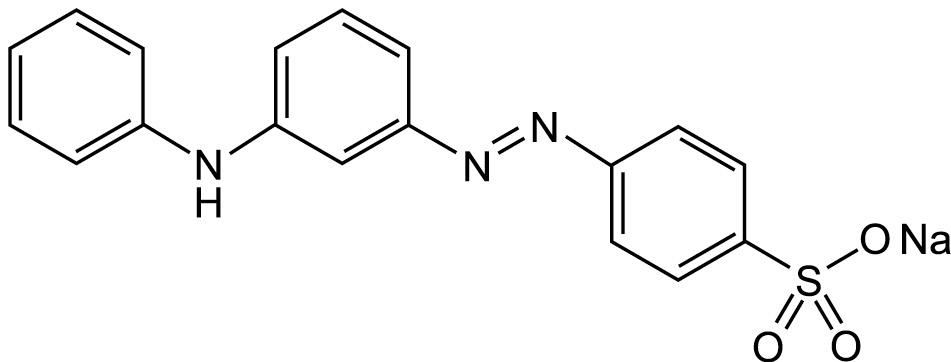

Рис. 2. Структура красителя “Кислотный желтый 36”

Адсорбционные экспериме нты проводили следующим образом: в колбу с водным раствором красителя с известной начальной концентрацией насыпали рассчитанную массу сорбента, суспензию перемешивали на устройстве ЛАБ-ПУ-01 со скоростью 180 об./мин. При исследовании кинетики адсорбции пробы отбирали через 5, 10, 20, 30, 60, 90, 120, 150, 180, 240 мин, отделяли раствор от сорбента и определяли в нем остаточную концентрацию красителя по величине оптической плотности, которую измеряли на спектрофотометре UV-Vis Agilent 8453 (Agilent Technologies, США) при 442 нм. Текущую удельную адсорбцию (q_t) рассчитывали по формуле (1):

${\text{q}}_{\text{t}}\text{=}\frac{{\text{С}}_{\text{0}}-{\text{С}}_{\text{t}}}{\text{m}} \text{V}$, (1)

где, q_t – количество красителя, адсорбированного на 1 г сорбента в момент времени t, мг/г; С₀ – начальная концентрация раствора красителя, мг/л; С_t – концентрация раствора красителя при данном времени t, мг/л; m – масса сорбента, г; V – объем раствора красителя, л.

При определении равновесной адсорбции пробу отбирали через 4 ч (время достижения адсорбционного равновесия). Равновесную удельную адсорбцию (q_e) рассчитывали по формуле (1) при времени 4 ч. В опытах по изучению влияния физико-химических параметров на адсорбцию содержание сорбента изменялась в интервале 1.0–25.0 г/л, рН 3.9 -7.1, начальная концентрация красителя 25.0–405.0 мг/л, температура 298–323 К.

Эффективность удаления красителя (Э) из водного раствора рассчитывали по формуле (2):

$Э=\frac{\left({С}_0-{С}_t\right)}{{С}_0}·100\%$. (2)

где С_о – начальная концентрация красителя, С_{t –} концентрация красителя в момент времени t.

РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

Анализ дифрактограмм образцов глины и интеркалированных материалов, высушенных при 120^оС, показывает, что рефлекс [001], соответствующий первому базальному отражению, смещается в малоугловую область для Al-ИМ-1, 2. Это указывает на увеличение межплоскостного расстояния d₀₀₁ от 14.7 (исходная глина) до 19.1Å (Al-ИМ2) вследствие успешной интеркаляции комплексов алюминия в межслоевое пространство глины (рис. 1, вставка). При нагреве происходит дегидратация и дегидроксилирование комплексов алюминия, что приводит к уменьшению межплоскостного расстояния до 17.2Å, в то время как для природной глины наблюдается значительное снижение интенсивности рефлекса [001] и уменьшение d₀₀₁ до 9.8 Å.

Сохранение высоких значений d₀₀₁ для Al-ИМ-500^оС указывает на формирование слоисто-столбчатой структуры, что обусловлено образованием частиц оксида алюминия в межслоевых промежутках [8]. Это подтверждается образованием микропор и увеличением удельной поверхности полученных материалов по сравнению с исходной глиной (табл. 1), а также увеличением содержания оксида алюминия. Согласно данным химического анализа состав интеркалированных материалов был представлен оксидами элементов (масс. %) Al-ИМ-1: Al₂O₃ – 17.8; SiO₂ – 65.5; Na₂O – 0.26; K₂O – 0.20; MgO – 0.87; CaO – 0.03; Fe₂O₃ – 1.17; п.п.п. – 14.17 ; Al-ИМ-2 : Al₂O₃ – 19.8; SiO₂ – 65.0; Na₂O – 0.10; K₂O – 0.10; MgO – 0.60; CaO – 0.02; Fe₂O₃ – 0.70; п.п.п – 13.68 .

Таблица 1. Текстурные свойства материалов

S_уд – площадь удельной поверхности; V_пор – общий объем пор; D_пор – средний диаметр пор; V_μ – объем микропор; d₀₀₁ – межплоскостное расстояние; I/I_o – относительная интенсивность рефлекса [001].

Результаты, приведенные в табл. 1, показывают, что при синтезе Al-ИM2 обработка суспензии природной глины ультразвуком приводит к ослаблению связывания алюмосиликатных слоев и большему диспергированию частиц глины, что позволило получить интеркалированные материалы с большей удельной поверхностью по сравнению с Al-ИM1, полученным из Nа-формы без воздействия УЗ, при этом сокращается время синтеза, уменьшается расход реагентов и воды. Для Al-ИM2 наблюдалось уменьшение среднего диаметра пор вследствие увеличения количества микропор, объем которых возрастает почти в 3 раза по сравнению с Al-ИM1. Значения d₀₀₁ практически не меняются, но увеличивается интенсивность данного рефлекса в 3.7 раза, что свидетельствует об образовании большого количества алюмооксидных частиц в межслоевом пространстве Мт.

Развитая удельная поверхность и увеличение количества адсорбционных центров Al-OH открывают возможности применения интеркалированных материалов в качестве сорбентов. На примере азокрасителя “Кислотный желтый 36” была изучена возможность использования Al-ИM2 в очистке воды от анионных загрязнителей.

Анионообменные свойства глин обусловлены наличием на боковых сколах алюмосиликатных слоев небольшого числа гидроксильных групп Al-OH, Mg-OH, Fe-OH, которые при значениях рН меньше ТНЗ (значение рН, при котором суммарный заряд поверхности сорбента равен нулю) диссоцируют по основному типу, а при рН больше ТНЗ диссоцируют по кислотному типу [9]. Поскольку количество таких центров в природной глине очень ограничено, то для глин характерна малая анионообменная способность. Результаты опытов по сравнительному тестированию адсорбции красителя на глине и Al-ИМ2 показали, что адсорбция красителя при рН 6.5 равнялась 1.7 (глина) и 18.3 (Al-ИМ2) мг/г, а при рН 4.5 адсорбция составляла 4.5 (глина) и 21.9 (Al-ИМ2) мг/г. Увеличение адсорбционной способности глины после интеркаляции комплексами алюминия вызвано увеличением удельной поверхности и количества анионообменных центров Al-OH в Al-ИМ. Нами было изучено влияние физико-химических параметров (загрузка сорбента, величина рН, начальная концентрация красителя и температура) на адсорбцию красителя в водных растворах.

Зависимость адсорбции красителя от времени при разном содержании сорбента представлена на рис. 3 (а). Видно, что краситель быстро сорбируется в первые 25 мин контакта, затем скорость адсорбции постепенно снижается. При времени, большем 180 мин, адсорбция практически не изменяется, что свидетельствует о достижении адсорбционного равновесия вследствие полного насыщения поверхности сорбента красителем. Графические зависимости равновесной адсорбции и эффективности удаления красителя от содержания сорбента приведены на рис. 3 (б).

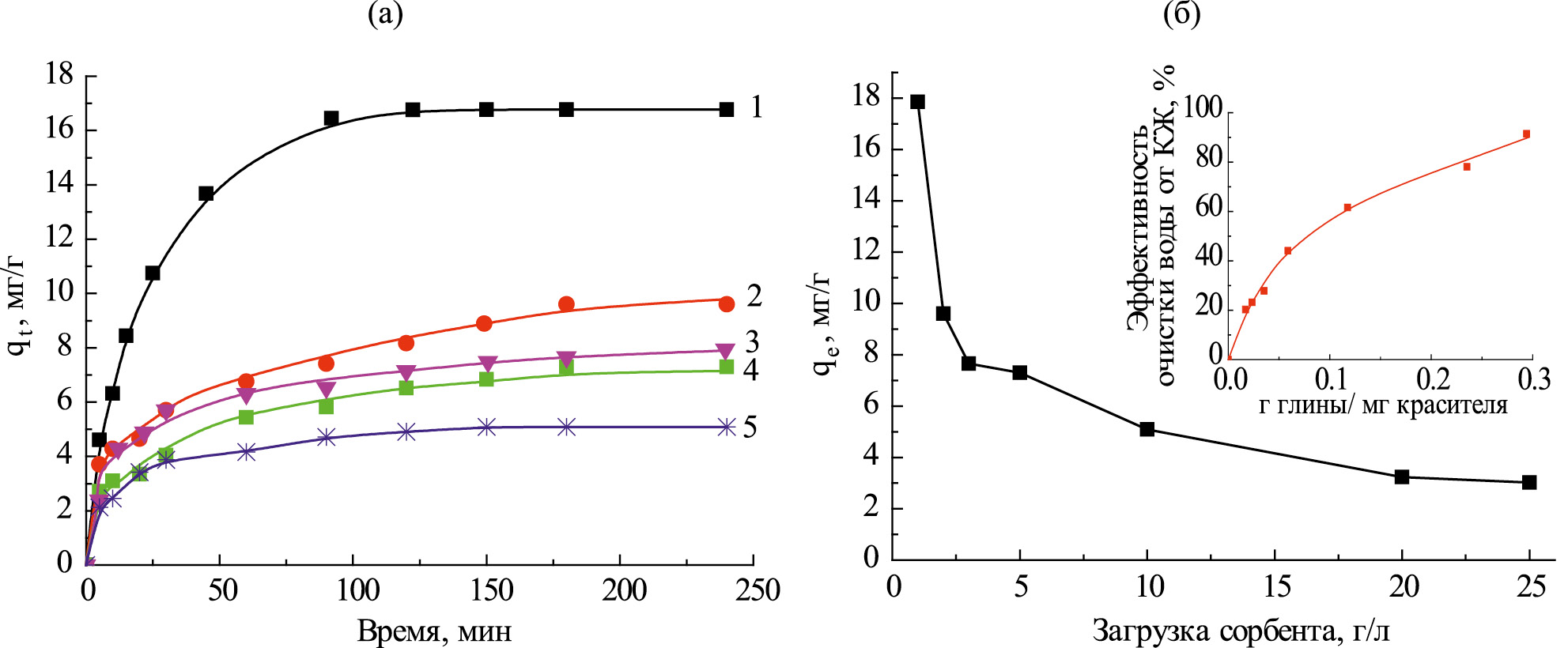

Рис. 3. Кинетические кривые адсорбции красителя при разном содержании сорбента: 1 –1 г/л; 2 – 2 г/л; 3 – 3 г/л; 4 – 5 г/л; 5 – 10 г/л (а), зависимости q_е (б) и эффективности удаления красителя (внутри б) от содержания Al-ИМ. (С_о (КЖ) = 85 мг/л, рН 6.3).

Увеличение содержания сорбента от 1 г/л до 25 г/л приводит к увеличению эффективности удаления красителя от 21.6% до 91.5%, что обусловлено увеличением количества адсорбционных центров, взаимодействующих с растворенным красителем. Равновесная адсорбция уменьшается от 17.9 до 3.0 мг/г (рис. 3 (б)) вследствие того, что с увеличением отношения массы сорбента к массе красителя уменьшается эффективность использования его поверхности, и увеличивается доля свободных адсорбционных центров, не участвующих в адсорбции красителя [10].

Величина рН является одним из ключевых параметров, влияющих на адсорбцию в водных растворах, поскольку она влияет как на состояние растворенных частиц адсорбата, так и на поляризацию поверхности адсорбента. Краситель КЖ относится к кислотным красителям и в изучаемом диапазоне значений рН раствора (4.0–7.1) находится в виде окрашенного органического аниона и катиона натрия. На рис. 4 приведена зависимость равновесной адсорбции красителя (q_e) от рН раствора (загрузка сорбента 1 г/л, С_крас 85 мг/л).

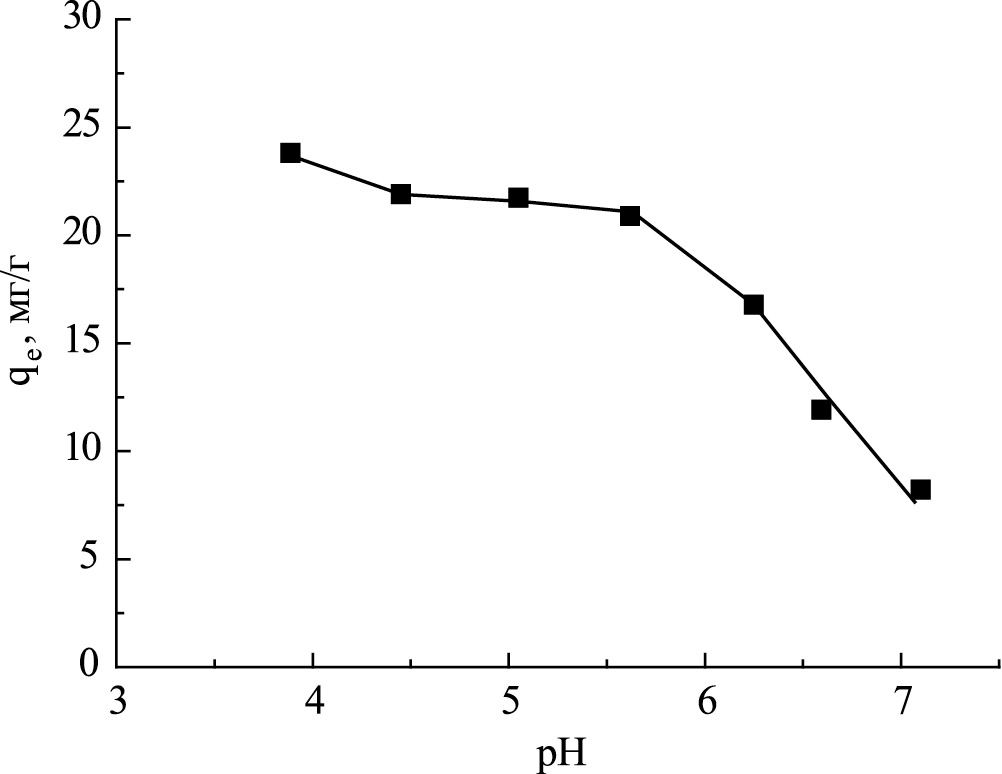

Рис. 4. Зависимость равновесной адсорбции красителя от рН раствора.

Наблюдаемое влияние рН на адсорбцию красителя согласуется с известными закономерностями адсорбции анионов на оксидных сорбентах, поверхность которых способна к поляризации в водной среде и в зависимости от рН среды имеет положительный или отрицательный заряд. Сродство поверхности сорбентов к ионным сорбатам определяется точкой нулевого заряда (рН_ТНЗ). При рН ниже рН_ТНЗ поверхность заряжена положительно, что способствует увеличению адсорбции анионов, при рН выше рН_ТНЗ поверхность сорбента заряжается отрицательно и наблюдается уменьшение адсорбции анионов [11]. Для Al-ИМ2 величина ТНЗ равнялась 5.1, как было определено нами методом “дрифта”. Адсорбция красителя уменьшается при изменении рН от 4.0 до 4.7. В интервале значений рН, близких к ТНЗ (от 4.7 до 5.6), наблюдается слабое уменьшение адсорбции. После перехода рН через ТНЗ наблюдается значительное уменьшение адсорбции красителя, что обусловлено тем, что поверхность Al-ИМ2 заряжается отрицательно и способствует отталкиванию анионов красителя.

$\equiv Al-OH + X^{-} \stackrel{H^{+}}{\to }\equiv Al-O{H}_2^{+}\dots X^{-}$ (рН < рН_ТНЗ)

$\equiv Al-OH + X^{-} \stackrel{O{H}^{-}}{\to }\equiv Al-O^{-}+ X^{-} +H_{2}O$ (рН > рН_ТНЗ)

Для изучения зависимости адсорбции от концентрации красителя проводились опыты при его разных начальных концентрациях 25.0–405.0 мг/л и фиксированных значениях других параметров. Результаты проведенных опытов приведены в виде зависимости равновесной адсорбции от равновесной концентрации красителя в растворе (рис. 5).

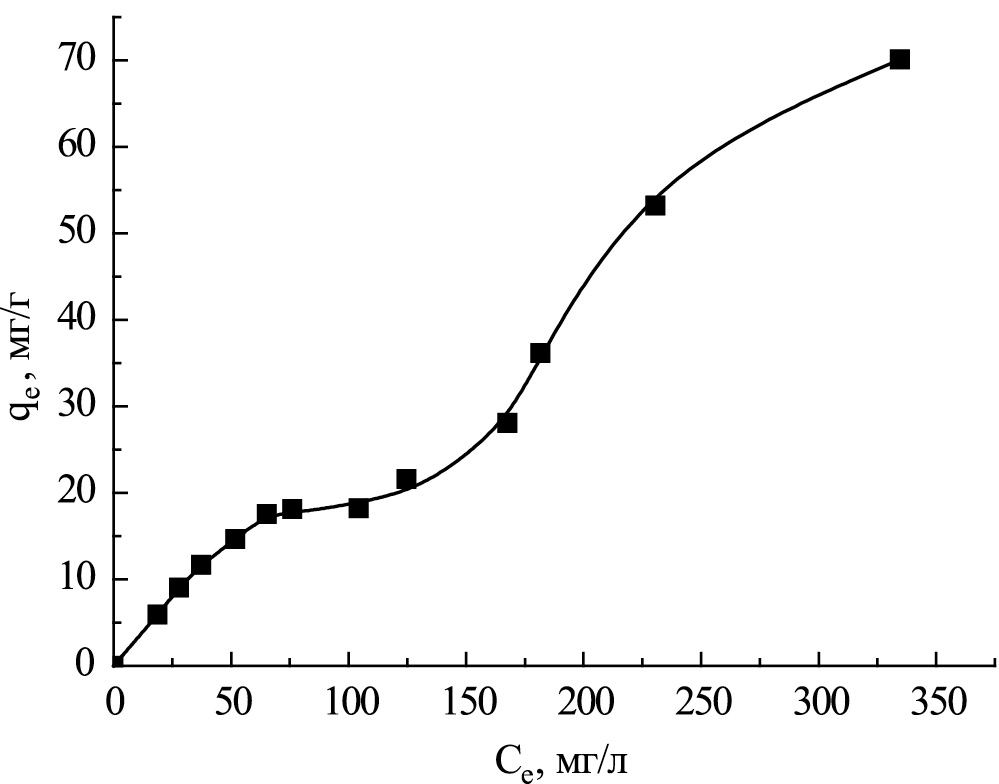

Рис. 5. Зависимость равновесной адсорбции от равновесной концентрации красителя.

Изотерма адсорбции красителя имеет S-образную форму и относится к изотерме II типа по классификации ИЮПАК, которая характерна для полислойной адсорбции [12]. Изотермы подобного вида наблюдались для адсорбции красителей на ряде сорбентов [13–15]. Адсорбция красителя КЖ на изучаемом сорбенте постепенно увеличивалась по мере роста равновесной концентрации до 78 мг/л, затем перестала изменяться в интервале концентраций красителя 78–125 мг/л, что указывает на формирование монослоя молекул красителя на поверхности Al-ИМ. Дальнейшее увеличение концентрации приводило к резкому увеличению адсорбции, что обусловлено полислойной адсорбцией частиц красителя.

Для изучения влияния температуры на адсорбцию красителя были проведены опыты при температурах 298, 303, 308, 313 и 323К и начальной концентрации красителя КЖ 85 мг/л, рН 6.1. На основе полученных значений равновесной адсорбции были рассчитаны величины коэффициентов распределения (K_d = q_e/C_e). Константы равновесия адсорбции K определялись по формуле K = K_d ∙М, где М –молекулярная масса красителя [16]. Для расчета ΔG^о (изменение свободной энергии Гиббса) применялось уравнение 3 [17]:

$∆G°=-RT\ln K$ (3)

Величины ΔS^о (энтропия адсорбции) и ΔН^о (энтальпия адсорбции) определялись графически по уравнению Вант-Гоффа (4) (рис. 6):

$\ln K=\frac{∆S^o}{R}-\frac{∆H^o}{RT}$, (4)

где R – универсальная газовая постоянная; Т – абсолютная температура.

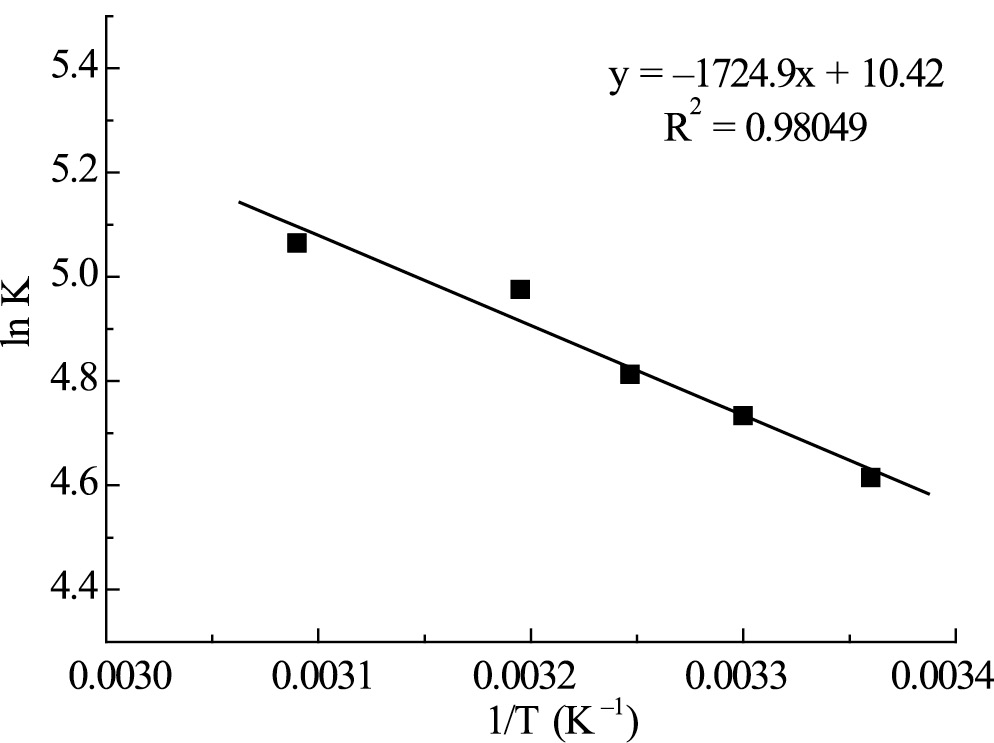

Рис. 6. Зависимость lnK от обратной температуры.

Полученные значения термодинамических параметров адсорбции красителя приведены в табл. 2.

Таблица 2. Термодинамические параметры адсорбции красителя КЖ на Al-ИМ

Увеличение температуры приводило к увеличению адсорбции красителя, как показывают величины коэффициента распределения (табл. 2). Значения изменений энергии Гиббса ΔG^о являются отрицательными и незначительно уменьшаются с ростом температуры в пределах от –11.43 кДж/моль до –13.60 кДж/моль. Отрицательные значения энергии Гиббса указывают на то, что адсорбция красителя на изучаемом сорбенте является самопроизвольным процессом. Положительное значение энтальпии свидетельствует об эндотермическом характере адсорбции, что наблюдается для химической адсорбции [18].

Для выяснения механизма адсорбции кинетические кривые адсорбции красителя были проанализированы с применением моделей адсорбции псевдопервого и псевдовторого порядков (табл. 3) [19].

Таблица 3. Кинетические уравнения и линейные формы уравнений моделей псевдопервого, псевдовторого порядков

Где q_t и q_e - количество вещества, адсорбированного на 1г сорбента за время t и за время достижения равновесия, соответственно (мг/г); k₁ – константа скорости псевдопервого порядка, (1/мин), k₂ – константа скорости псевдовторого порядка, (г/(мг мин)).

Экспериментальные данные по адсорбции красителя представлены в координатах линейных форм данных моделей (рис. 7), рассчитанные кинетические параметры приведены в табл. 4.

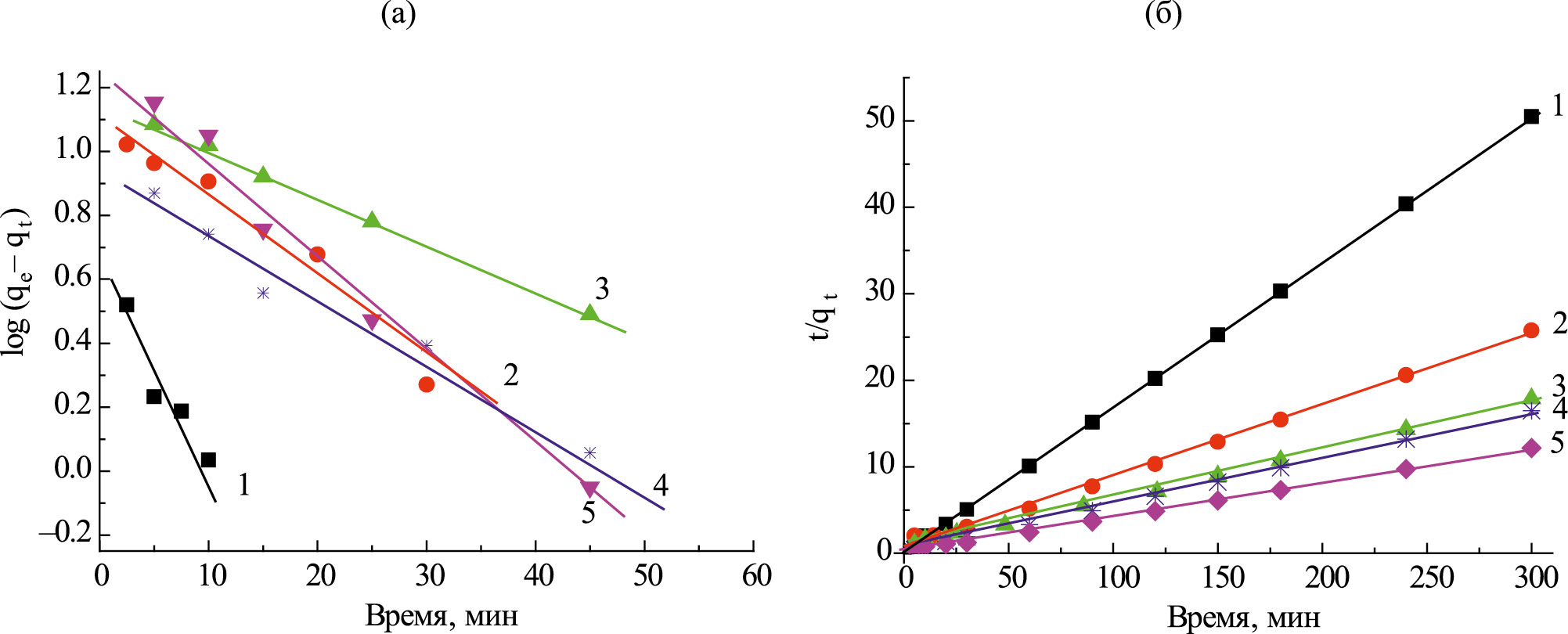

Рис. 7. Линейные графики моделей псевдопервого (а), псевдовторого порядка (б) при концентрациях красителя: 1 – 25 мг/л, 2 – 50 мг/л, 3 – 85 мг/л, 4 – 120 мг/л, 5 –200 мг/л.

Таблица 4. Кинетические параметры адсорбции КЖ

Коэффициенты корреляции R² для моделей псевдопервого порядка составляли 0.9134–0.9985. Величины равновесной адсорбции_, рассчитанные по данной модели, значительно отличались от их экспериментальных значений q_е. Для модели псевдовторого порядка коэффициенты корреляции были ближе к 1 (0.9992–0.9999), а экспериментальные величины q_e были близки к теоретическим значениям. Кинетика адсорбции красителя удовлетворительно согласуется с моделью кинетики псевдовторого порядка, что обычно наблюдается для хемосорбции [19].

Было проведено сравнение сорбционной емкости Al-ИМ2 с сорбционной емкостью некоторых угольных сорбентов в отношении красителя КЖ. Максимальная сорбционная емкость Al-ИМ2 равнялась 73.6 мг/г (в изученном нами диапазоне начальных концентраций красителя), а для угольных сорбентов составляла 66.2 мг/г (активный уголь из рисовой шелухи [20]), 99.2 мг/г (активный уголь из скорлупы кокосового ореха [20]) и 76.3 мг/г (аминофункционализированный графен [21]), что указывает на то, что сорбционная способность Al-ИМ2 является сопоставимой с данными сорбентами.

ЗАКЛЮЧЕНИЕ

Синтезированы сорбционные материалы на основе бентонитовой глины и полиоксокомплексов алюминия методом интеркаляции и последующей термообработки. Изучены структура и физико-химические свойства полученных Al-интеркалированных материалов (Al-ИМ). Исследованы их адсорбционные свойства в отношении анионных загрязнителей воды (на примере азокрасителя “Кислотный желтый 36”). Показано, что интеркаляция полиоксокомплексов алюминия и термообработка при 500^оС приводят к увеличению удельной поверхности глины в 2 раза и увеличению сорбционной емкости в отношении красителя до 7 раз. Основными физико-химическими параметрами, влияющими на адсорбцию красителя на Al-ИМ, являются рН раствора, содержание сорбента, концентрация красителя и температура. Адсорбция красителя возрастает при уменьшении рН, содержания сорбента, увеличении начальной концентрации красителя и температуры. Установлено, что кинетические закономерности адсорбции красителя удовлетворительно согласуются с моделью кинетики псевдовторого порядка. Адсорбция красителя на Al-ИМ является самопроизвольным эндотермическим процессом. Результаты исследования показали перспективность применения полученных материалов в очистке воды от анионных загрязнителей.

ФИНАНСИРОВАНИЕ

Работа выполнена в рамках государственного задания Байкальского института природопользования СО РАН (проект № 0273–2021–006).
