1. ВВЕДЕНИЕ

Мюонные годоскопы, состоящие из трековых детекторов большой площади, используются для мюонографии крупномасштабных промышленных, геологических, исторических объектов, таких как ядерные реакторы, доменные печи, вулканы, египетские пирамиды и т. д. [1]. Широко распространенным типом крупногабаритных трековых детекторов для работы в относительно низкоинтенсивных пучках являются дрейфовые камеры, состоящие из отдельных дрейфовых трубок (ДТ) большой длины. Например, детектор ATLAS на Большом адронном коллайдере в ЦЕРНе содержит дрейфовые камеры с чувствительной областью до 10 м², состоящие из ДТ диаметром 30 мм и длиной до 6.3 м [2]. Учитывая, что поток космических лучей не столь интенсивен, для его регистрации целесообразно значительно увеличить диаметр трубки, чтобы минимизировать количество регистрирующих каналов на единицу площади и, соответственно, уменьшить стоимость детектора.

В качестве рабочего газа для работы ДТ может быть использована дешевая газовая смесь 93% Ar + 7% CO₂ при небольшом (несколько десятых бар) избыточном давлении. Как показано в [3], при достаточной герметичности трубок и мониторировании скорости дрейфа они могут работать без непрерывной продувки газовой смесью; после заполнения они могут работать год и даже более без снижения эффективности и пространственного разрешения.

Целью настоящей работы является разработка и создание мюонного годоскопа с чувствительной областью 10 м², выполненного из ДТ диаметром 52 мм и длиной 3.7 м, расположенных в 12 плоскостях ДТ (6 + 6 плоскостей с ортогональной ориентацией трубок), способного работать в бестриггерном режиме [4] длительное время без обновления рабочего газа, оснащенного специализированной накамерной электроникой. Эскиз и размеры годоскопа приведены на рис. 1.

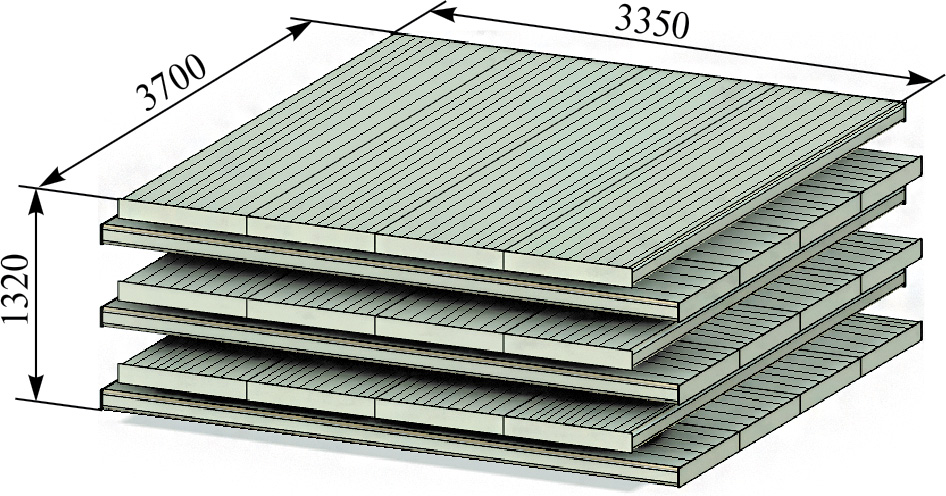

Рис. 1. Эскиз и размеры годоскопа.

2. ДРЕЙФОВЫЕ ТРУБКИ

Для создания годоскопа используются предварительно модернизированные ДТ (рис. 2), демонтированные с мюонного спектрометра комплекса ‟Меченых нейтрино” [5], работавшего в НИЦ ‟Курчатовский институт” — ИФВЭ около 35 лет назад. Корпус ДТ представляет собой алюминиевый цилиндр внешним диаметром 52 мм с толщиной стенки 0.8 мм, внутренняя поверхность которого служит катодом. Анодом служит вольфрамовая позолоченная проволока толщиной 50 мкм, натянутая с натяжением ~250 г между двумя торцевыми заглушками и закрепленная пайкой в их центральных латунных штифтах с точностью ~1 мм относительно центров торцевых заглушек. Торцевая заглушка состоит из двух частей — корпуса и крышки, материал — оргстекло. Герметичность ДТ обеспечивается резиновым уплотнительным кольцом диаметром 2 мм, зажатым между этими двумя частями торцевой заглушки с помощью винтов. Подача рабочего газа осуществляется через латунную трубку внутренним диаметром 3 мм, впрессованную и уплотненную герметиком к корпусу торцевой заглушки.

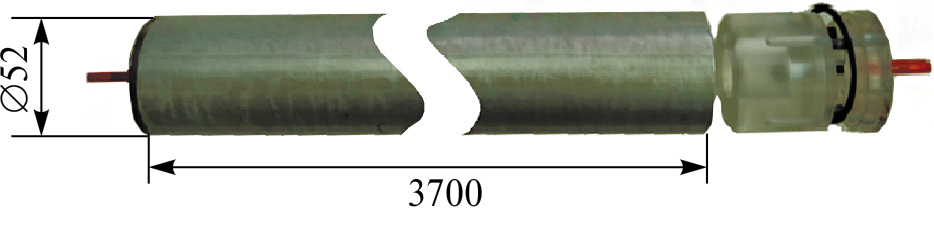

Рис. 2. Дрейфовая трубка.

Из-за старости большинство ДТ потеряли герметичность, поэтому мы заменили уплотнительные кольца во всех ДТ, которые будут использоваться для изготовления годоскопа. Затем была проведена оценка фактической герметичности путем измерения скорости падения давления в группе трубок или, при необходимости, в отдельной трубке, накачанной избыточным давлением ~0.5 бар. Мы установили допустимую скорость утечки газа не более 2 мбар/сут, чтобы обеспечить возможность работы без обновления газа не менее одного года [3]. Разумеется, может быть использована и традиционная система непрерывной продувки газовой смеси.

В некоторых ДТ, также из-за старости, наблюдалось ослабление натяжения проволоки и даже их обрыв. Фактическое натяжение проволоки мы измерили по известной методике — путем измерения частоты их резонансных колебаний [6]. Распределения натяжения и расчетного провисания проволоки для 1788 ДТ приведены на рис. 3. Оборванные и ослабленные (до менее 90 г) проволоки были заменены на новые.

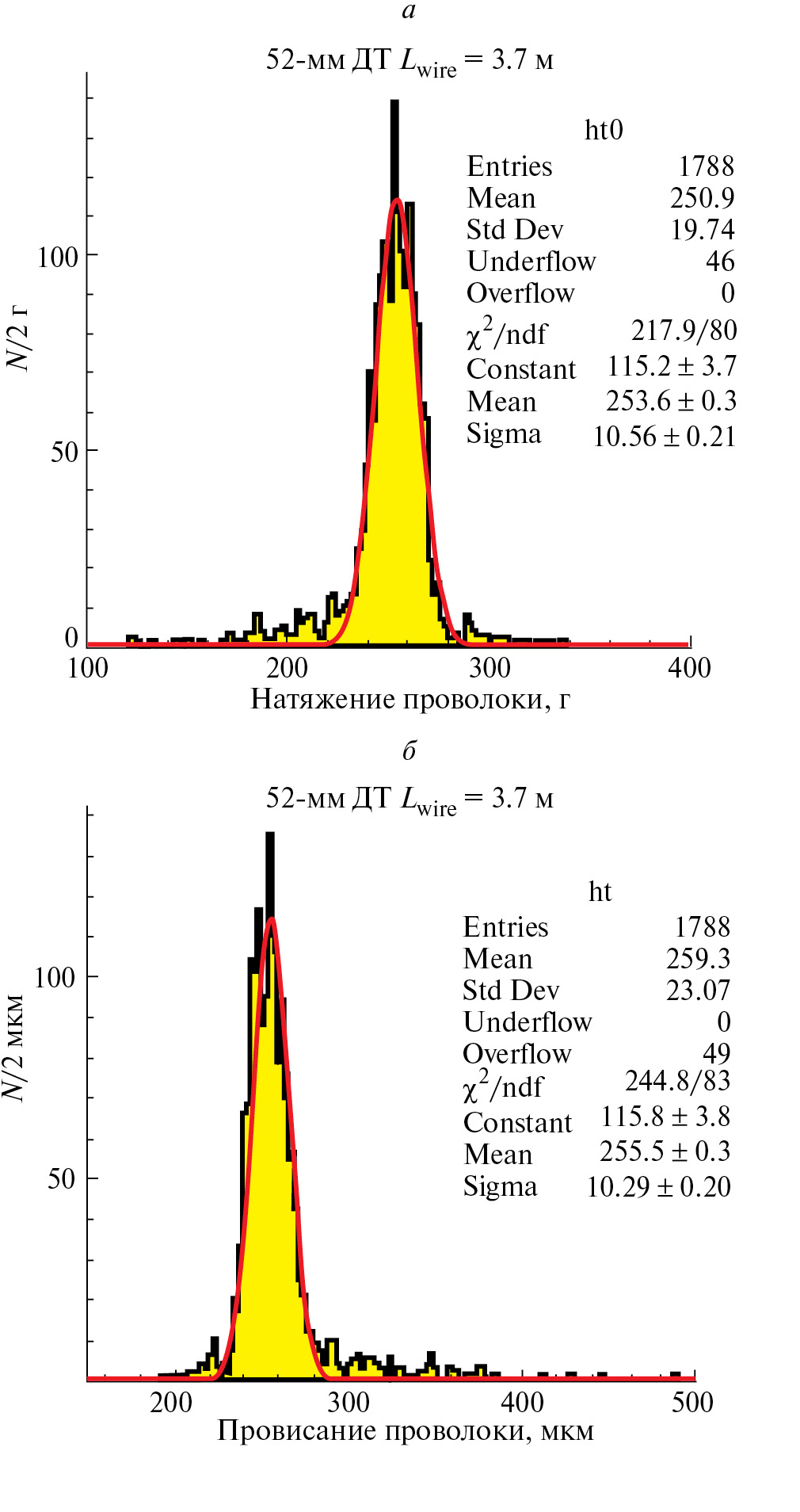

Рис. 3. Распределение натяжения (а) и провисания (б) проволоки.

3. КОНСТРУКЦИЯ ГОДОСКОПА

Годоскоп состоит из модулей, каждый из которых состоит из 32 ДТ (рис. 4). ДТ модуля склеены между собой и расположены в два слоя по 16 ДТ в каждом по ‟методу плотной упаковки”, так что ДТ второго слоя смещены относительно ДТ первого слоя на радиус трубки. Механическая прочность слоя обеспечивается шестью алюминиевыми пластинами (три в верхней части модуля и три в нижней), приклеенными к ДТ. Эти пластины служат также для точного механического сопряжения четырех соседних модулей, образующих X- или Y-мультислой годоскопа в зависимости от ориентации трубок. Описанная конструкция обеспечивает точность расположения ДТ в многослойной конструкции ~1 мм.

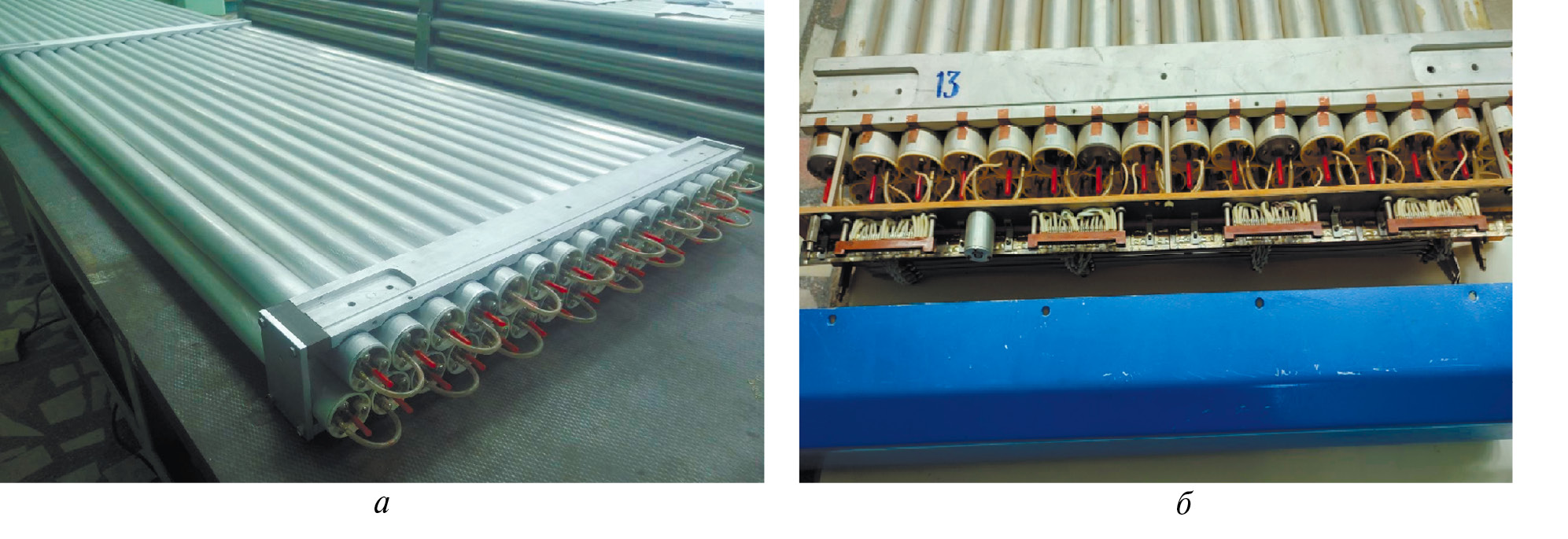

Рис. 4. Модуль из 32 ДТ, вид с двух торцов.

Три Х- и три Y-мультислоя чередуются друг с другом, таким образом, годоскоп имеет всего 12 плоскостей ДТ. Для заполнения или непрерывной продувки газовой смесью Ar–CO₂(93–7%) все ДТ мультислоя последовательно соединены гибкими трубками. С одного конца каждого модуля имеется вспомогательная стеклотекстолитовая пластина (рис. 4, б), предназначенная для установки на ней высоковольтных и низковольтных разъемов и распределительных проводников, накамерной электроники и электромагнитных экранов, пассивных электронных компонентов, разъемов подачи газа и т. д. Оба торца модуля защищены от механических повреждений защитными экранами из алюминия.

Годоскоп будет размещен в жесткой раме, снабженной регулировочными винтами, обеспечивающими возможность взаимного выравнивания мультислоев во всех направлениях с точностью ~1 мм. В результате, наряду с упомянутой выше точностью позиционирования и провисания проволоки, а также точностью 0.5 мм, обусловленной диффузией в газе и соотношением r–t [5], пространственное разрешение годоскопа составит 2.5–3.0 мм, угловое разрешение ~3 мрад.

4. НАКАМЕРНАЯ ЭЛЕКТРОНИКА И СИСТЕМА СБОРА ДАННЫХ

Сигналы, считываемые с ДТ, усиливаются 8-канальным усилителем (рис. 5) на основе интегральной схемы ОКА-2, разработанной по сверхвысокочастотной малошумящей технологии Bi-jFET, которая позволяет изготавливать n—p—n-транзисторы с пороговой частотой >3 ГГц и коэффициентом усиления по току >150. Микросхемы выпускаются в пластиковом корпусе QFP48.

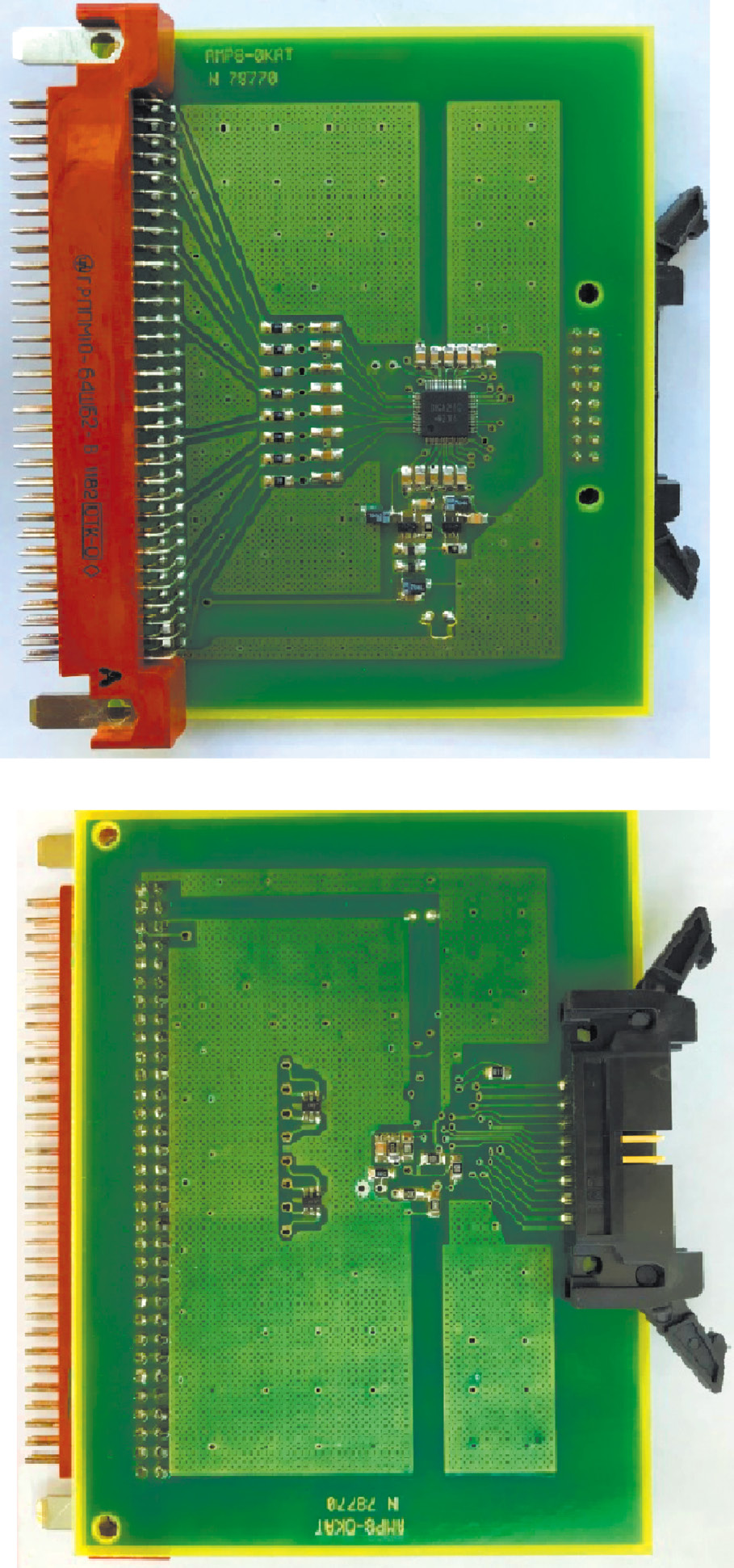

Рис. 5. Фотография 8-канального усилителя, вид с двух сторон.

Интегральная схема ОКА-2 включает в себя восемь каналов зарядочувствительных усилителей-формирователей-дискриминаторов. Обработка сигнала заключается в преобразовании короткого импульса тока в напряжение и регистрации сигнала, превышающего заданный порог. Выходные сигналы соответствуют стандарту LVDS.

Пороговая чувствительность каналов (всех восьми каналов одновременно) к входному сигналу регулируется в диапазоне напряжений 100–500 мВ. Чувствительность усилителя изменяется в пределах от 0.2 до 1.3 мкА. При пороговом напряжении 150–160 мВ чувствительность усилителя устанавливается на уровне ~1 мкА.

Платы NAK-96 [7] (рис. 6) предназначены для использования в качестве устройств времяцифрового преобразования, а также интерфейса к компьютеру. На 12 разъемов платы NAK-96 подается до 96 сигналов от усилителей ДТ в уровнях LVDS (на каждый разъем поступают сигналы от восьми усилителей). При необходимости сигналы с некоторых каналов могут быть замаскированы. Обработка принятых сигналов осуществляется в аппаратном процессоре, реализованном в ПЛИС ALTERA типа EP3C16Q240C8 (производитель ALTERA, Cyclone III). Накопление промежуточных данных реализуется во внутренней памяти объемом 16 кБ. Управление процессами преобразования и считывания, а также конфигурирование системы из нескольких плат осуществляется через USB-канал.

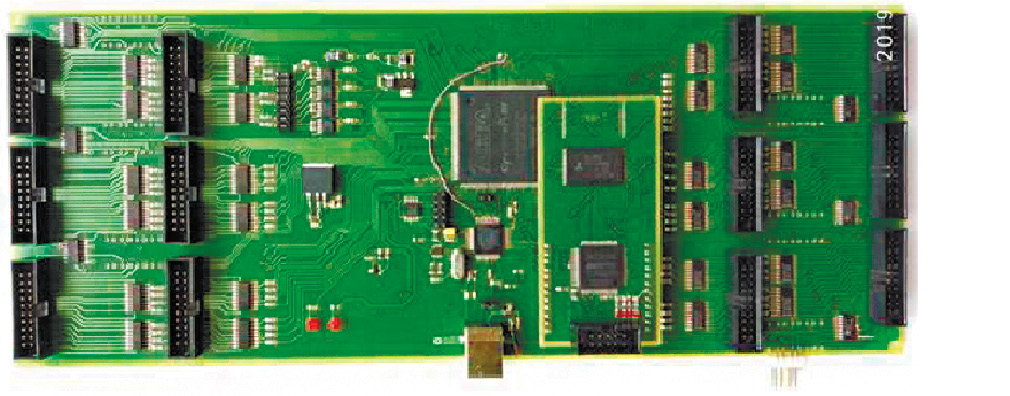

Рис. 6. Фотография платы NAK-96.

Регистрация времен прихода сигналов с усилителей происходит непрерывно в течение интервала регистрации (до 27 мс, задаваемого при инициализации) с временем разрешения 1.66 нс (2.5 или 5 нс задается при конфигурировании ПЛИС). Мертвое время регистрации в канале регистрации зависит от максимального времени дрейфа (2.2 мкс для описанных ДТ). Оно устанавливается при конфигурировании ПЛИС. Измерение времени осуществляется 24-разрядными счетчиками с временными нониусами.

Для выполнения операций по установке необходимых параметров платы, контроля правильности введенных параметров, а также чтения данных из внутренней памяти ПЛИС используется мост FPGA-USB, построенный на базе FT2232 IC (Future Devices) и некоторых ресурсов ПЛИС. Мост обеспечивает режим USB 2.0 и скорость 480 Мбит/с.

Одна из плат в системе является MASTER, остальные — SLAVES (определяются при инициализации). Питание платы осуществляется напряжением +5 В с потреблением менее 1 А. Поскольку в каждой многослойной системе четыре модуля ДТ, то оптимально, чтобы одна плата NAK-96 обслуживала два модуля. Это означает, что всего в годоскопе будет использоваться 12 плат NAK-96.

Схема передачи данных с использованием плат NAK-96 приведена на рис. 7.

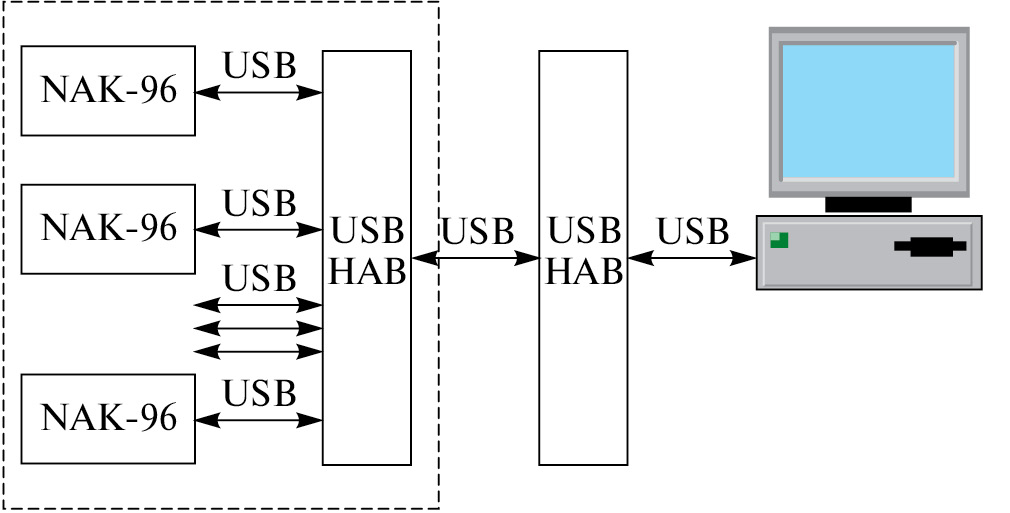

Рис. 7. Схема передачи данных.

5. ИСПЫТАНИЯ ДРЕЙФОВОЙ ТРУБКИ

Работоспособность 52-миллиметровой ДТ с газовой смесью 93% Ar + 7% CO₂ при нормальном и повышенном (1.8 бар) давлении была подтверждена с помощью электроники, описанной в [4]. Для испытаний использовались трубки длиной 1 м. Зависимость скорости счета от высокого напряжения, подаваемого на анодную проволоку, показана на рис. 8. Рабочий диапазон составляет 2.2–2.4 кВ при нормальном давлении газа, 2.7–2.9 кВ — при давлении 1.8 бар. Типичный спектр ВЦП показан на рис. 9. Максимальное время дрейфа составляет около 2.2 мкс.

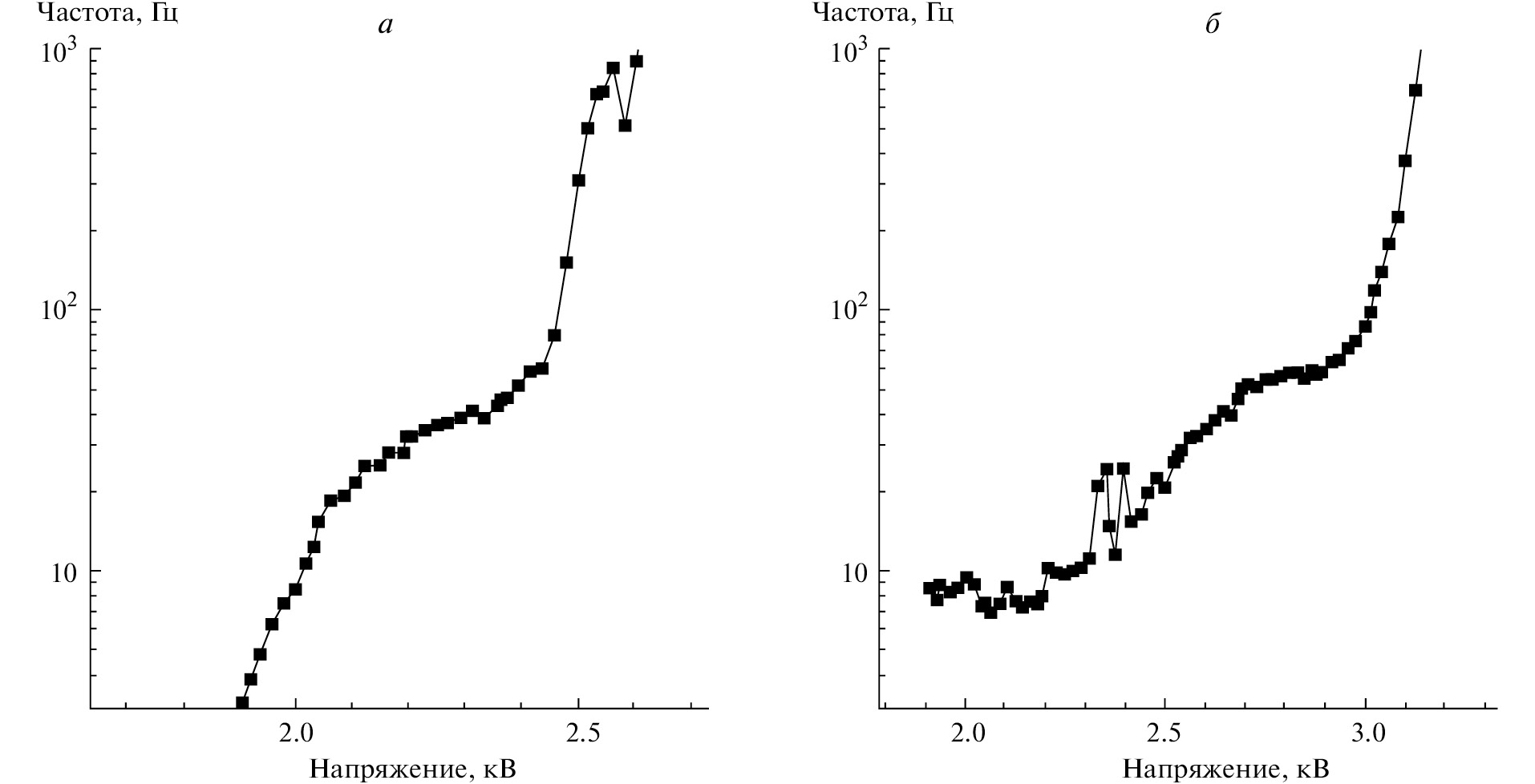

Рис. 8. Зависимость скорости счета от высокого напряжения при нормальном (а) и 1.8 бар (б) давлении газа.

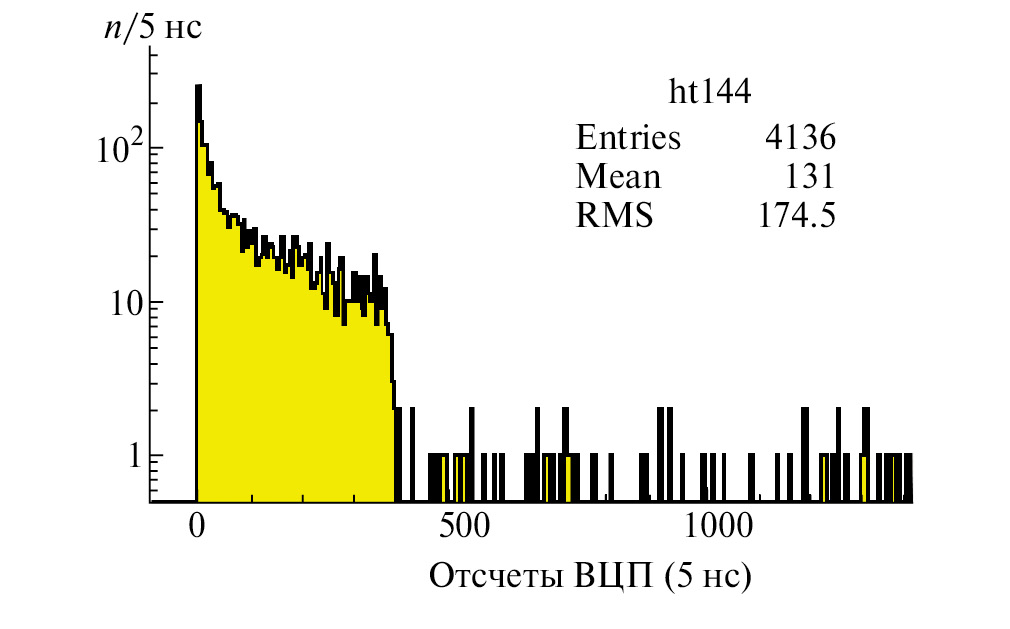

Рис. 9. Спектр ВЦП при давлении газа 1.8 бар.

6. ЗАКЛЮЧЕНИЕ

Разработан и находится в стадии изготовления мюонный годоскоп площадью 10 м², состоящий из ДТ диаметром 52 мм, расположенных в 12 плоскостях ДТ.
Все 768 ДТ, входящих в состав годоскопа, прошли контроль качества. Допустимая утечка газа не превышает 2 мбар/сут.
Изготовлены опытные образцы накамерной электроники и электроники системы сбора данных.
Проведены испытания ДТ длиной 1 м с использованием газовой смеси 93% Ar + 7% CO₂. Рабочий диапазон составляет 2.2–2.4 кВ при нормальном давлении газа, 2.7–2.9 кВ — при давлении 1.8 бар.
Пространственное разрешение годоскопа ожидается на уровне 2.5–3.0 мм, угловое разрешение ~3 мрад.
