Simple model for calculation of radiation parameters of a unidirectional flat openingv

全文:

ВВЕДЕНИЕ

Распространенным типом антенн направленного излучения являются апертурные антенны. Интерес к ним в последние 20 лет активизировался в связи с потребностью излучения сверхкоротких видеоимпульсов.

В рамках классической апертурной теории расчет параметров поля антенны в произвольной точке наблюдения выполняется по заданному распределению электрического либо магнитного токов по поверхности излучающей системы (апертуры раскрыва) при учете различия расстояний от точек на поверхности апертуры до точки наблюдения [1].

Аналитические расчеты параметров излучения в дальней зоне и во временной области представлены в [2–4].

В [2] вычислена временная зависимость поля излучения в любой точке переднего полупространства апертуры с использованием ее импульсной переходной характеристики. Использована аппроксимация апертурной теории, в которой каждая точка апертуры излучает импульс вида дельта-функции. В [3] описан метод аналитического расчета поля излучения плоской круглой апертуры с различным начальным распределением поля по ее поверхности. Показано, что напряженность импульсного поля излучения во многих случаях может быть выражена в тригонометрических функциях во всем полупространстве перед апертурой. На основе полученных решений представлены характерные особенности импульсов излучения в разных точках наблюдения. В [4] представлена аналитическая формула для расчета диаграммы направленности (ДН) элементарной антенны. Формула построена на описании излучения плоской металлической поверхности любой формы с бесконечной проводимостью, которая возбуждается падающей плоской электромагнитной волной с фиксированной поляризацией. Полученные результаты верифицированы на результатах численного моделирования.

Детализация процессов формирования и приема излучения проводится с использованием программ электродинамического 3D-моделирования [5, 6].

Широко распространенные программы CST Microwave Studio [5] и Altair FEKO [6] решают краевую задачу в частотной области методом конечных элементов и методом моментов соответственно. Характерная продолжительность непрерывного процесса последовательных вычислений составляет десятки часов на современных ПК с объемом оперативной памяти 32…64 Гб. Поэтому при использовании таких программ необходимо контролировать погрешность выполняемых вычислений, анализировать непротиворечивость получаемых физических результатов.

Цель данной работы состояла в создании инструмента для быстрых вычислений (единицы минут) параметров излучения плоской апертурной антенны (прямоугольной, круглой), возбуждаемой произвольным электрическим импульсом неоднородно и не синхронно.

Расчетная модель формирования излучения в дальней зоне свободного изотропного пространства построена в оптическом приближении и во временной области. В ней плоская излучающая система (ИС) представлена элементами Гюйгенса [1, 7], которые возбуждаются не синхронно и не равноамплитудно. Практическая потребность в создании такой модели состояла в том, чтобы оперативно, на уровне первого приближения, отвечать на вопросы, связанные с проектированием параметров излучателя как средства доставки электромагнитной энергии определенного качества в заданную область физического и частотного пространства. Модель верифицирована на соответствие результатов вычислений фундаментальным физическим принципам, аналитическим и экспериментальным данным [1]. Модель использована при проведении исследований, результаты которых опубликованы в [8, 9].

1. ПРОСТАЯ МОДЕЛЬ РАСЧЕТА ПАРАМЕТРОВ ИЗЛУЧЕНИЯ

Блок-схема функциональных подсистем излучателя с указанием энергии в отдельных точках тракта ее преобразования представлена на рис. 1.

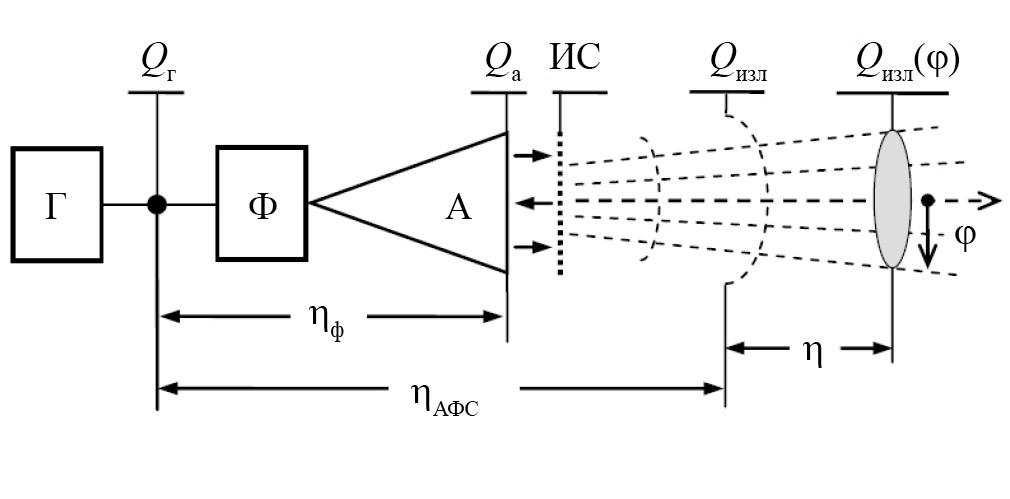

Рис. 1. Блок-схема преобразования энергии электрического импульса в излучение: Г – генератор, Ф – фидер, А – антенна.

Схема включает генератор (Г), фидер (Ф), антенну (А), поверхность ИС, которая представляет собой область пространства, заполненную токами, возбуждающими электромагнитные волны [1]. Введены следующие обозначения: Q_г и Q_а – энергия электрического импульса генератора и электромагнитного импульса на апертуре антенны, Q_изл – полная энергия излучения, Q_изл(φ) – энергия излучения внутри телесного угла с раскрывом ±φ и осью, совпадающей с главной осью излучения антенны, η = Q_изл(φ)/Q_изл – доля энергии излучения, η_ф = Q_а /Q_г и η_АФС = Q_изл /Q_г – энергетическая эффективность фидера и антенно-фидерной системы излучателя.

Рассмотрим схему возбуждения плоской апертуры и формирования излучения (рис. 2). Поместим апертуру в плоскости YZ декартовой системы координат. Ограничим апертуру прямоугольной формы симметричными границами ±A_y /2 и ±A_z /2 по осям Y и Z соответственно. На схеме представлены: A(–R_воз, 0, 0) – точка, из которой осуществляется возбуждение апертуры, B(0, y, z) – точка на ее поверхности, α и β – направление наблюдения точки B(0, y, z) из точки A, γ – угол между направлением векторов и , T(R, φ) – точка наблюдения параметров излучения в плоскости y = 0.

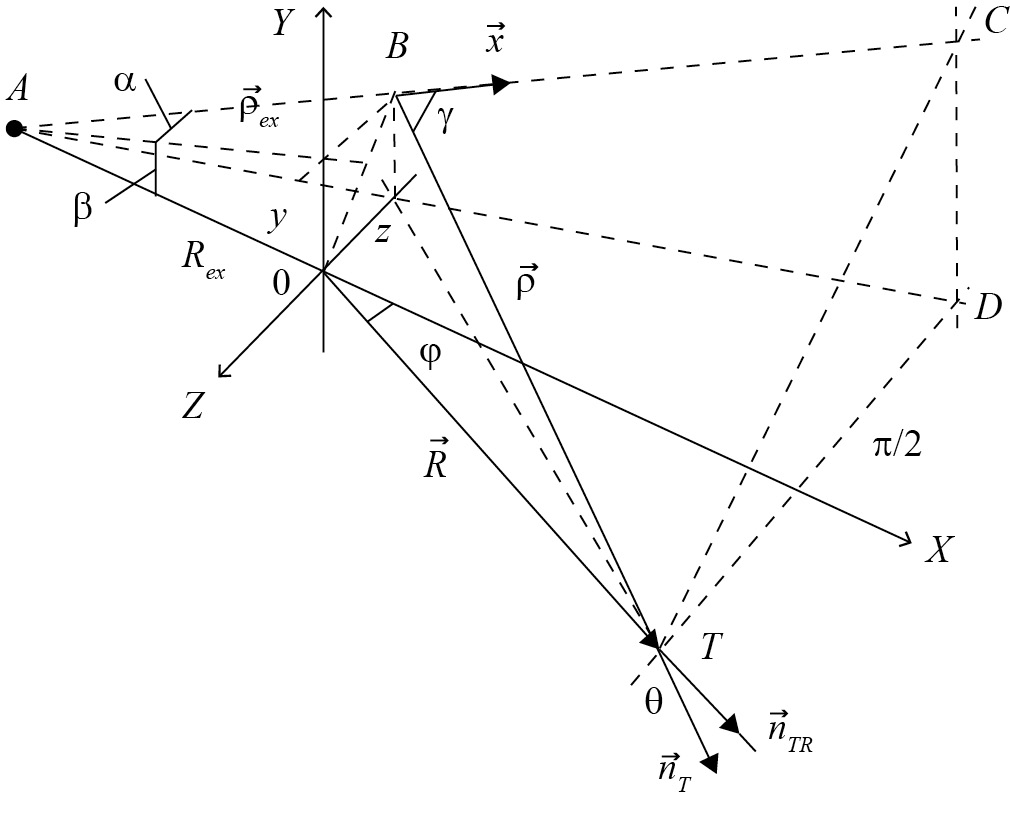

Рис. 2. Геометрия области формирования излучения.

Пусть пространственное распределение плотности потока энергии (ППЭ) возбуждения апертуры симметрично относительно оси X, тогда и пространственное распределение ППЭ излучения в его дальней зоне также симметрично. В этом случае при вычислении параметров излучения в точке Т достаточно рассмотреть половину апертуры (например, при y ≥ 0) и ограничить область изменения угла φ пределами [0, π].

Пусть из точки A к апертуре распространяется поперечная электромагнитная (ЭМ) волна, поляризованная в плоскости, ортогональной поверхности y = 0. Пусть эта волна ограничена пределами пирамиды, основанием которой является апертура антенны, а поверхности двух граней пирамиды, которые симметричны относительно поверхности y = 0, электропроводны. Такая схема представляет собой модель регулярного TEM-рупора с волновым импедансом Z_а =const. Значение Z_а может быть вычислено в микрополосковом приближении или принято в соответствии с [10], где также показано, что значение импеданса устанавливается на квазистационарном уровне при длине R_воз более 5λ.

Представим плоскую апертуру непересекающимся множеством элементов Гюйгенса (ЭГ) [1, 7]. В соответствии с определением, ЭГ – гипотетический излучатель, соответствующий бесконечно малому элементу поверхности сферического фронта волны с линейной поляризацией. Главная ось ДН излучения каждого ЭГ, $\overrightarrow{x}$ (|$\overrightarrow{x}$| = 1), совпадает с направлением вектора ${\overrightarrow{\mathrm{\rho }}}_{\text{воз}}$.

Пусть n_B (t, ρ) – ППЭ излучения ЭГ_B на расстоянии ρ по оси $\overrightarrow{x}$. ППЭ излучения ЭГ_B в точке T равна

${\overrightarrow{n}}_T(t,\mathrm{\rho },\mathrm{\gamma })=\left(\frac{\overrightarrow{\mathrm{\rho }}}{\mathrm{\rho }}\right)n_B(t,\mathrm{\rho }){\left(\frac{1+\mathrm{cos\gamma }}{2}\right)}^2$, (1)

а в направлении вектора $\overrightarrow{R}$ –

$n_{TR}=\left({\overrightarrow{n}}_T(t,\mathrm{\rho },\mathrm{\gamma })\cdot \frac{\overrightarrow{R}}{R}\right)=n_B(t,\mathrm{\rho }){\left(\frac{1+\mathrm{cos\gamma }}{2}\right)}^2\mathrm{cos\theta }$. (2)

В соответствии с принятым направлением поляризации первичной ЭМ-волны вектор напряженности электрического поля ${\overrightarrow{E}}_{TR}$, соответствующий ППЭ n_TR в дальней зоне излучения, ортогонален поверхности y = 0. Поле излучения от двух ЭГ, расположенных на апертуре зеркально по отношению к плоскости y = 0, удваивается, поэтому напряженность этого поля равна

$E_{TR}(t,\mathrm{\rho })=\sqrt{n_{TR}{Z}_0}=(1+\mathrm{cos\gamma })E_B(t,\mathrm{\rho })\sqrt{\mathrm{cos\theta }}$. (3)

Здесь Z₀ = 120π, Ом – волновой импеданс свободного пространства, E_B(t, ρ) – напряженность поля излучения ЭГ_B на расстоянии ρ по оси $\overrightarrow{x}$.

Пусть (∆α∆β)_B – телесный угол, в пределах которого ЭГ_B наблюдается из точки A вдоль вектора ${\overrightarrow{\mathrm{\rho }}}_{\text{воз}}$, $S_B={\mathrm{\rho }}_{\text{воз}}^{\text{2}}{\left(\mathrm{\Delta \alpha \Delta \beta }\right)}_B$ – площадь поверхности ЭГ_B, ортогональная вектору ${\overrightarrow{\mathrm{\rho }}}_{\text{воз}}$, I_B (t) – электрический ток возбуждения ЭГ_B, протекающий вдоль его поверхности в плоскости поляризации, U_B = I_BZ₀ – соответствующее напряжение возбуждения ЭГ_B. Тогда

${Е}_{В}\left(t-\mathrm{\rho }/c,\mathrm{\rho }\right)=\frac{{\mu }_0}{2\mathrm{\pi }}\frac{\sqrt{S_B}}{\mathrm{\rho }}\frac{d{I}_B\left(t\right)}{dt}=$

$=\frac{1}{2\mathrm{\pi }c}\frac{{\mathrm{\rho }}_{\mathrm{воз}}}{\mathrm{\rho }}\sqrt{∆\mathrm{\alpha }∆\mathrm{\beta }}\frac{d{U}_B\left(t\right)}{dt}$. (4)

Пусть P_г – мощность источника энергии возбуждения антенны, исходящей из точки А, $\mathrm{\Omega }=\sum _i{\left(∆\mathrm{\alpha }∆\mathrm{\beta }\right)}_i$ – телесный угол, в границах которого апертура антенны видна из этой точки. Поскольку ППЭ ЭМ-волны, исходящей из точки A, не зависит от направления вектора ${\overrightarrow{\mathrm{\rho }}}_{\text{воз}}$, то энергия с мощностью P_B =P_г(∆α∆β)_B / Ω направлена к ЭГ_B.

Апертура антенны есть граница раздела двух волновых сред с импедансом Z_а и Z₀. Будем полагать, что коэффициент прохождения ЭМ-энергии через эту границу не зависит от положения точки B и в пределах рабочей полосы частот антенны равен 4Z₀Z_а/(Z₀+Z_а)². Тогда мощность возбуждения ЭГ_B в ограниченном частотном диапазоне, в котором антенна является частотно-независимой системой, равна

$P_B=P_{\text{г}}\frac{{\left(\mathrm{\Delta \alpha \Delta \beta }\right)}_B}{\mathrm{\Omega }}\frac{4Z_{\text{а}}{Z}_0}{{(Z_{\text{а}}+Z_0)}^2}$. (5)

Мощность возбуждения антенны равна $P_{\text{г}}=U_{\text{г}}^2/Z_{\text{а}}$, а ЭГ_B – $P_B=U_B^2/Z_0$. Откуда следует, что в пределах частотной полосы пропускания антенны напряжение U_г связано с U_B зависимостью

$U_B=U_{\text{г}}\frac{2Z_0}{Z_{\text{а}}+Z_0}\sqrt{\frac{{\left(\mathrm{\Delta \alpha \Delta \beta }\right)}_B}{\mathrm{\Omega }}}$. (6)

Если допустить, что U_г(t) имеет форму импульса включения, то поле излучения ЭГ_B, вычисленное в соответствии с (4), будет иметь форму униполярного импульса, что противоречит фундаментальному условию E_B(ω = 0) = 0. В [11] на примере регулярного TEM-рупора показано, что напряжение возбуждения ИС есть результат высокочастотной (ВЧ) фильтрации первого порядка напряжения U_B. Обозначим это напряжение $U_B^{\mathrm{ВЧ}}\left(t\right)$. Оно определяется из уравнения

$\frac{d{U}_B^{\mathrm{ВЧ}}}{dt}+\frac{U_B^{\mathrm{ВЧ}}}{{\mathrm{\tau }}_{\mathrm{вч}}}=\frac{d{U}_B^{}}{dt}$, (7)

где cτ_ВЧ – электрическая длина рупора. Из формул (3), (4), (6), (7) следует, что напряженность поля излучения в плоскости y = 0 от двух ЭГ_B, симметричных по отношению к этой плоскости, равна

$E_{TR}\left(t-\mathrm{\rho }/c,\mathrm{\rho }\right)=\frac{(1+\mathrm{cos\gamma })\sqrt{\mathrm{cos\theta }}}{\mathrm{\pi }c}\times$

$\times \frac{{\mathrm{\rho }}_{\mathrm{воз}}}{\mathrm{\rho }}\frac{{(∆\mathrm{\alpha }∆\mathrm{\beta })}_B}{\sqrt{\mathrm{\Omega }}}\frac{Z_0}{(Z_a+Z_0)}\frac{d{U}_{\mathrm{г}}^{\mathrm{ВЧ}}\left(t\right)}{dt}$. (8)

Вектор ${\overrightarrow{E}}_{TR}$ ортогонален плоскости y = 0. ВЧ-фильтр исключает постоянную составляющую сигнала E_TR(t), поэтому E_TR(ω = 0)=0.

Определим параметры, входящие в (8). Разметим плоскую апертуру равномерной прямоугольной сеткой с ячейкой (∆A_y, ∆A_z). Центр ЭГ_B наблюдается из точки A под углами

$\alpha =\text{arctg}\left(z/\sqrt{R_{\text{воз}}^{\text{2}}+y^2}\right)\text{ и}$

$\mathrm{\beta }=\text{arctg}\left(y/\sqrt{R_{\text{воз}}^{\text{2}}+z^2}\right)$. (9)

Угол α расположен в плоскости, ортогональной плоскости z = 0, β – в плоскости, ортогональной плоскости y = 0, R_воз – расстояние от точки возбуждения до центра апертуры (см. рис. 2). При перемещении конца вектора ${\overrightarrow{\mathrm{\rho }}}_{\text{воз}}$ к соседнему ЭГ изменение углов α и β выражается значениями

$\mathrm{\Delta \alpha }=\frac{\mathrm{\Delta }{A}_z}{{\mathrm{\rho }}_{\text{воз}}}\sqrt{1-{(z/{\mathrm{\rho }}_{\text{воз}})}^2},$

$\Delta \beta =\frac{{\mathrm{\Delta A}}_{\mathrm{y}}}{{\mathrm{\rho }}_{\text{воз}}}\sqrt{1-{(\mathrm{y}/{\mathrm{\rho }}_{\text{воз}})}^2}$. (10)

Значения ∆α и ∆β инвариантны при замене y на –y и z на –z, что является следствием симметрии поверхности апертуры относительно ортогональных плоскостей z = 0 и y = 0.

Возбуждение плоской апертуры не является однородным (равноамплитудным), поскольку мощность возбуждения ЭГ уменьшается от центра апертуры к ее границам вследствие уменьшения как ППЭ ($~{\mathrm{\rho }}_{\text{воз}}^{\text{-2}}$), так и телесного угла обзора ЭГ ($\mathrm{\Delta \alpha \Delta \beta }~{\mathrm{\rho }}_{\text{воз}}^{\text{-2}}$).

Максимальная разница времени от начала возбуждения центра апертуры до возбуждения ее границы равна

$\mathrm{\Delta \tau }=R_{\text{воз}}\left(\sqrt{1+{(A_y/2R_{\text{воз}})}^2+{(A_z/2R_{\text{воз}})}^2}-1\right)/c$,

а характерное время изменения напряжения возбуждения равно

${\mathrm{\tau }}_{\mathrm{x}}={\left(\mathrm{\Delta }{U}_{\text{г}}\right)}_{\max }/{\left({\dot{U}}_{\text{г}}\right)}_{\max }$

(${\dot{U}}_{\text{г}}$ вычисляется на интервале ∆U_г). Значение ∆τ / τ_x характеризует относительную погрешность синхронизации возбуждения поверхности апертуры. Исходя из допустимого значения ∆τ / τ_x выбирается соотношение размеров антенны (R_воз, A_y, A_z) с учетом того, что отношение A_z /A_y определяет значение волнового импеданса Z_а.

Из прямоугольных треугольников A0B и zBT определим

${\mathrm{\rho }}_{\text{воз}}=\sqrt{R_{\text{воз}}^{\text{2}}+y^2+z^2}$ и

$\mathrm{\rho }=\sqrt{y^2+z^2+R^2-2Rz\mathrm{sin\phi }}$.

При любом φ∈[0,π] из треугольников B0T и ABT по теореме косинусов находим

$\mathrm{cos\theta }=\frac{{\mathrm{\rho }}^2+R^2-(y^2+z^2)}{2\mathrm{\rho }R}=\frac{R-z\mathrm{sin\phi }}{\mathrm{\rho }}$ (11)

и

$\cos \gamma =\frac{R_{\text{воз}}}{{\rho }_{\text{воз}}}\frac{R}{\mathrm{\rho }}\left[\mathrm{cos\phi }-\frac{1}{R_{\text{воз}}}\left(\frac{y^2+z^2}{R}-z\mathrm{sin\phi }\right)\right]$. (12)

Таким образом, задача определения параметров, входящих в (8), решена полностью.

Важнейшей частью решения задачи является суммирование импульсов излучения ЭГ с учетом времени прихода этих импульсов к точке наблюдения T. В качестве начала отсчета времени примем точку A. По траектории ABT сигнал проходит за время (ρ_воз + ρ)/c. Первым в точке T будет сигнал, путь которого от A до T самый короткий (обозначим его ρ_min). Поэтому отсчет времени процесса формирования излучения в точке T будем вести от момента времени ρ_min /c.

Минимальная длина пути ABT равна

${\mathrm{\rho }}_{\min }=\left\{\begin{array}{l}\sqrt{R^2+R_{\mathrm{воз}}^2+2R{R}_{\mathrm{воз}}\left|\mathrm{cos\phi }\right|}, \mathrm{если} R\mathrm{sin\phi }\le \frac{A_z}{2}\left(1+\frac{R}{R_{\mathrm{воз}}}\left|\mathrm{cos\phi }\right|\right)\\ \sqrt{R_{\mathrm{воз}}^2+A_z^2/4}+\sqrt{R^2+A_z^2/4-R{A}_z\mathrm{sin\phi }}, \mathrm{если} R\mathrm{sin\phi }>\frac{A_z}{2}\left(1+\frac{R}{R_{\mathrm{воз}}}\left|\mathrm{cos\phi }\right|\right)\end{array}\right.$ (13)

(в первом случае от А до Т по прямой линии, а во втором, по ломаной – от точки A до точки (0, A_z/2, 0) и от нее до T). Выражение для ρ_min справедливо как для прямоугольной, так и для круглой апертуры.

Если ρ_max – максимальная длина пути ABT, то длительность импульса излучения будет больше длительности импульса возбуждения на время (ρ_max – ρ_min)/c. Для прямоугольной апертуры

${\mathrm{\rho }}_{\max }=\sqrt{R_{\text{воз}}^2+(A_y^2+A_z^2)/4}+$

$+\sqrt{R^2+(A_y^2+A_z^2)/4+R{A}_z\mathrm{sin\phi }}$, (14)

а для круглой –

${\mathrm{\rho }}_{\max }=\sqrt{R_{\text{воз}}^{\text{2}}+A_z^2/4}+\sqrt{R^2+A_z^2/4+R{A}_z\mathrm{sin\phi }}$. (15)

Время (ρ_max – ρ_min)/c минимально при φ = 0 и π, а максимально при φ = π/2.

Представленные соотношения позволяют вычислить напряженность поля излучения плоской апертуры в дальней зоне излучения при углах отклонения от оси X в интервале [0, π]. Вклад эффектов дифракции на краях апертуры антенны в модели не учитывался.

Входными параметрами расчета являются: форма и размер апертуры, телесный угол обзора апертуры из точки ее возбуждения А, длительность фронта переходной характеристики антенны и ее электрическая длина, координата точки наблюдения T(R, φ), импульс возбуждения антенны U_г(t) произвольной амплитудно-временной формы.

Алгоритм вычисления E(t, φ, R) следующий. В цикле расчета по поверхности апертуры определяется длительность распространения сигнала между точками (A, B(y, z), T), напряженность поля излучения соответствующего ЭГ_В во временной области и суммарное поле всех ЭГ в точке наблюдения.

Выходными данными расчета являются:

• мощность электрического импульса возбуждения антенны (пиковая P_г, импульсная) и энергия этого импульса Q_г;
• энергия импульса возбуждения ИС Q_ИС;
• напряженность поля импульса излучения E(t, R, φ) в дальней зоне;
• распределение плотности частотного спектра импульса E(t, R, φ) и его энергетический спектр;
• изотропно-излучаемая (эффективная) мощность импульса и его энергия соответственно

P_эф(t, φ) = (ER)²/30 (Вт); $Q_{\text{эф}}\left(\mathrm{\phi }\right)=\int Pэф(t,\mathrm{\phi })dt$;

• коэффициенты усиления антенны по пиковой мощности излучения и по энергии

G_м = [P_эф(φ=0)]_max /P_г; G_э = Q_эф(φ=0) /Q_г;

• нормированные ДН антенны по мощности и по энергии

МДН(φ) = [P_эф(φ)]_max /[P_эф(0)]_max;

ЭДН(φ) = Q_эф(φ)/Q_эф(0);

• угловые параметры направленности излучения (∆φ_м, ∆φ_э), определяемые из условия

МДН(±∆φ_м) = ЭДН(±∆φ_э) = 0.5.

В случае игольчатой ДН антенны вычисляются:

• полная энергия излучения Q_изл;
• эффективность антенно-фидерной системы η_АФС = Q_изл /Q_г;
• энергетический коэффициент направленного действия (ЭКНД) антенны D_э = Q_эф(φ=0) /Q_изл;
• доля энергии излучения η(φ) = Q_изл(φ)/Q_изл внутри конического телесного угла с раскрывом ±φ и осью, совпадающей с осью ДН антенны;
• энергетическая эффективность главных лепестков МДН (η(±∆φ_м)) и ЭДН (η(±∆φ_э)), а также угол раскрыва телесного угла ±∆φ_η, внутри которого локализована половина энергии излучения, η(±∆φ_η) = 5.

2. ВЕРИФИКАЦИЯ МОДЕЛИ РАСЧЕТА

Верификация достоверности расчетной модели и ее вычислительного алгоритма проведена по следующим критериям.

А. Фундаментальные:

• результат расчета E(t, R, φ) инвариантен по отношению к перестановке R_воз <=> R при любом импульсе возбуждения U_г(t) и значении угла φ∈[0, π], т. е. выполняется теорема взаимности;
• при однородном и синхронном возбуждении апертуры четность функции E(t, φ) противоположна четности функции U_г(t) при любом значении φ;
• амплитуда поля E(t) по оси ДН антенны не зависит от формы апертуры (прямоугольник, квадрат, круг), если ее площадь фиксирована, а возбуждение синхронно и однородно;
• в любых режимах расчета Q_г ≥ Q_а > Q_ИС > Q_изл.

Б. На качественном уровне:

• при отклонении от оси ДН антенны и при синхронном возбуждении апертуры длительность импульса E(t, φ) больше, чем импульса U_г(t), на интервал времени между приходом импульса излучения к точке наблюдения от самой близкой и от самой удаленной точки на апертуре;
• при уменьшении длины антенны R_воз и фиксированном размере апертуры форма импульса E(t) изменяется, а его длительность увеличивается вследствие возрастающей несинхронности возбуждения апертуры;
• при не синхронном и неоднородном возбуждении апертуры, квадратной и круглой той же площади, угловая расходимость излучения круглой апертуры меньше;
• вычисляемое значение ЭКНД антенны всегда меньше, чем предельное значение D₀ = (8R_воз /d)² для круглой апертуры с диаметром d [12];
• нет обратного излучения в дальней зоне по оси ДН антенны.

В. На количественном уровне:

• при синхронном и однородном возбуждении апертуры импульсом любой формы результат вычисления E(t) по оси ДН антенны в дальней зоне соответствует аналитическому расчету;
• вычисляемые коэффициенты направленности излучения антенны находятся в согласии с каноническим соотношением G_э = η_АФСD_э;
• при синхронном и однородном возбуждении круглой апертуры сигналом вида sin(2πct /λ) вычисляемое значение КНД в точности равно 4πS/λ², где S – площадь апертуры;
• при возбуждении апертуры синусоидальным сигналом диаграммы МДН(φ) и ЭДН(φ) совпадают, а энергетическая направленность излучения антенны соответствует условию
  η(±∆φ_м) = η(±∆φ_э) = η(±∆φ_η) = 0.5;
• значение полного коэффициента использования поверхности оптимальной апертуры не зависит от длины антенны R_воз [1] (апертура оптимальна, если при фиксированной R_воз длине антенны достигнут максимум Q_эф);
• при синхронном и однородном возбуждении апертуры, квадратной (A_y = A_z) или круглой, вписанной в квадрат (d = A_y), расчетные значения ширины луча излучения, определенные по уровню –3 дБм, соотносятся как 51/59, причем для импульса возбуждения любой формы. В соответствии с [1] угловая ширина луча при квадратной апертуре равна 51^°λ/A, а при круглой 59^°λ/d.

В дополнение представим сравнение результатов расчета по представленной модели и эксперимента, проведенного с использованием макета излучателя сверхширокополосных (СШП) импульсов.

Антенна макета излучателя создана на основе пассивной синхронной антенной решетки из четырех экранированных регулярных TEM-рупоров [13]. Волновой импеданс каждого рупора »200 Ом, угол раскрыва электродов 28^° (рис. 3). Рупоры присоединены к генератору электрических импульсов возбуждения гибкими отрезками волновых линий равной длины с импедансом »200 Ом, поэтому входной импеданс антенны равен 50 Ом. Все элементы антенны, приведенные на рис. 3, электропроводны. Форма импульса возбуждения на электрической нагрузке 50 Ом приведена на рис. 4.

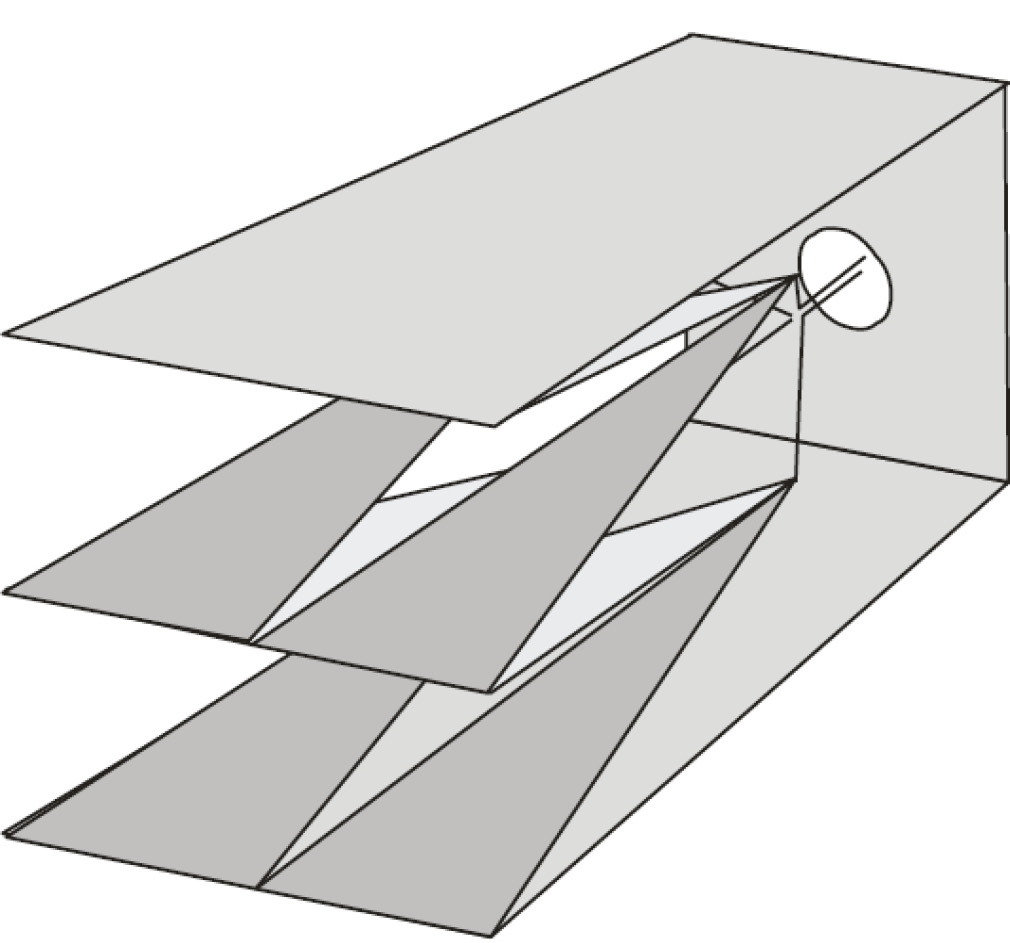

Рис. 3. Схема макета апертурной антенны.

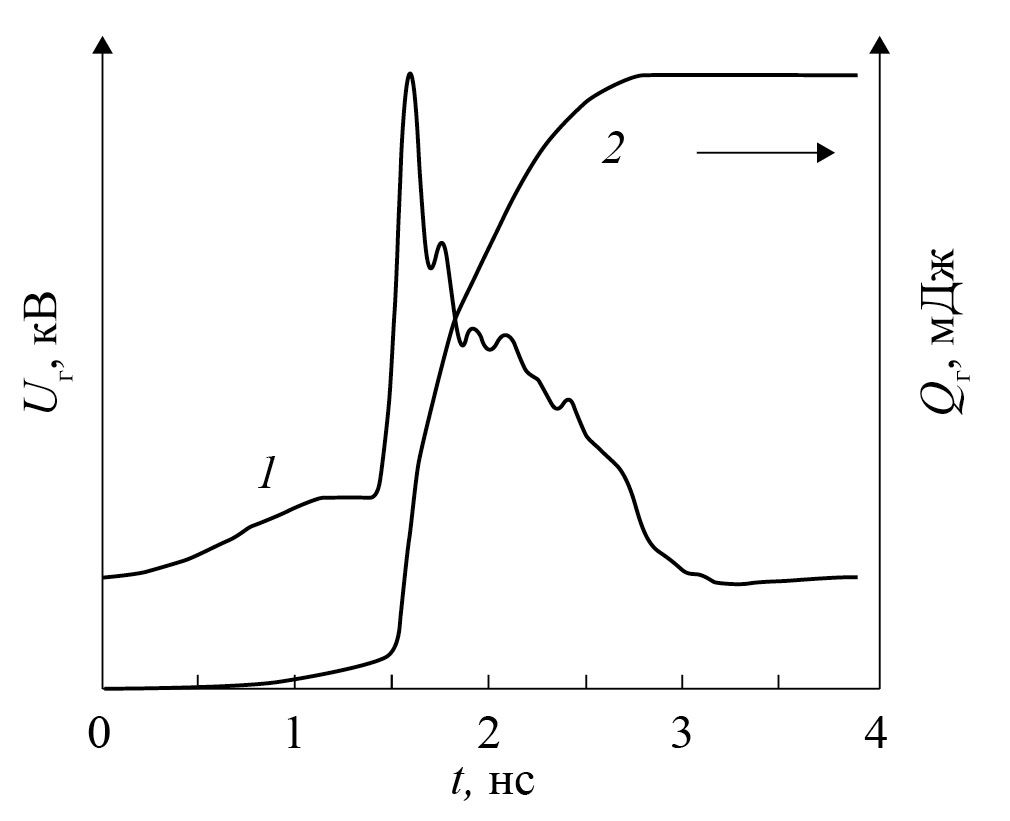

Рис. 4. Импульс возбуждения антенны (1) и энергия импульса (2).

На рис. 5 представлены расчетные и экспериментальные зависимости E(t, φ) в H-плоскости антенны. Измерения проведены при условии R = const в дальней зоне излучения, где произведение E(R)R =const. Расчетные ДН(φ) макета антенны в H-плоскости также находятся в удовлетворительном согласии с результатом обработки данных прямых измерений E(t, φ) (рис. 6).

Рис. 5. Напряженность электрического поля импульса излучения в H-плоскости раскрыва при углах отклонения от оси ДН антенны 0 (а), 10 (б), 20 (в) и 30 град (г): сплошная линия – расчет, штриховая – эксперимент.

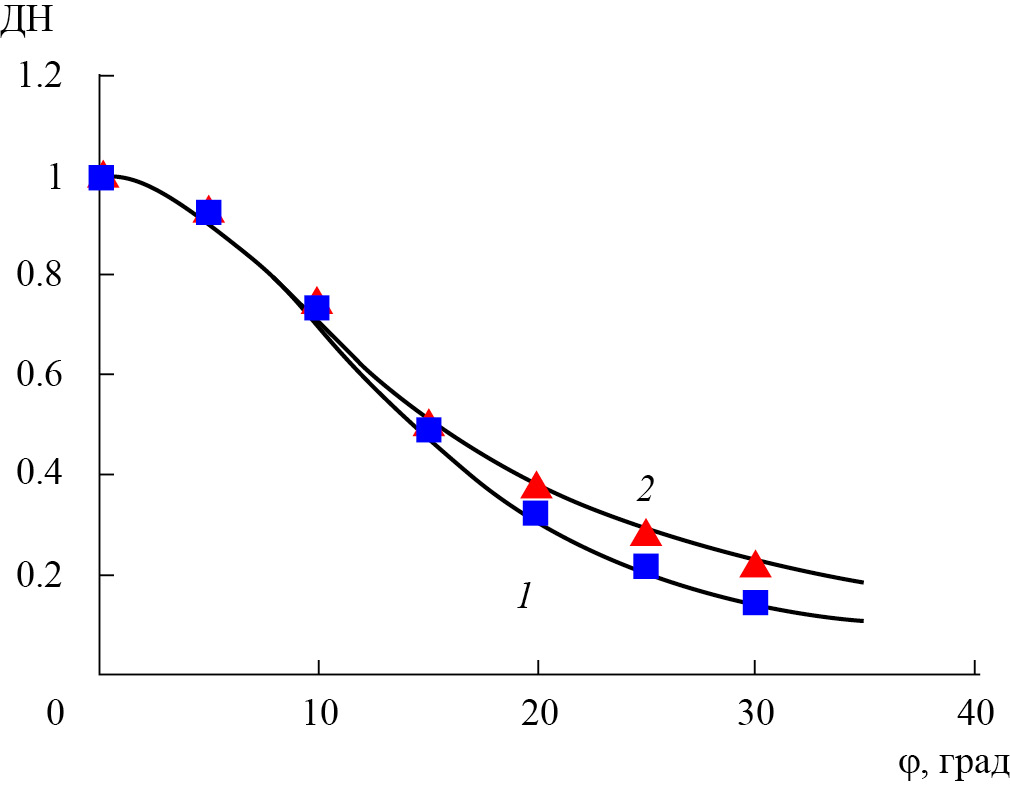

Рис. 6. Нормированные ДН макета антенны: 1 – МДН; 2 – ЭДН (сплошная линия – расчет, маркеры – эксперимент).

Представленные данные по верификации расчетной модели излучения антенны с плоской апертурой показывают, что результаты расчетовне противоречат базовым физическим принципам и вполне достоверны при моделировании излучения при углах отклонения от оси ДН до 30…40^о.

3. СВОЙСТВА МОДЕЛИ РАСЧЕТА

Рассмотрим некоторые свойства модели расчета при возбуждении плоской апертуры как синусоидальным, так и СШП-сигналами. Сравним полученные результаты с известными данными.

А. В общем случае критерием дальней зоны излучения в свободном пространстве является условие E(R)R = const. Для плоской круглой синхронной апертуры, возбуждаемой радиоимпульсом, граница дальней зоны излучения находится на расстоянии R^*= 2d²/λ от излучателя [2]. Например, при λ = 0.1 м, d = 0.5 м (2πd /λ≈ 30) расстояние R^*= 5 м.

Пусть апертура антенны наблюдается из точки ее возбуждения в пределах угла раскрыва β. Вычислим значения зависимости ξ(β) = E(R^*)R^*/(E(R)R), где R >> R^*. Результат расчета показывает, что правило R^*= 2d²/λ не является универсальным (табл. 1).

Таблица 1. К определению границы дальней зоны излучения апертурной антенны

Б. При синхронном возбуждении круглой апертуры радиоимпульсом (несущая частота F_λ = 3 ГГц) расчет показывает (рис. 7), что диаграммы МДН(φ) и ЭДН(φ) совпадают, а угловая и энергетическая направленности плоской апертуры соответствуют условиям

МДН(±∆φ_м) = ЭДН(±∆φ_э) = η(±∆φ_h) = 0.5

и

η(±∆φ_м) = η(±∆φ_э) = 0.5.

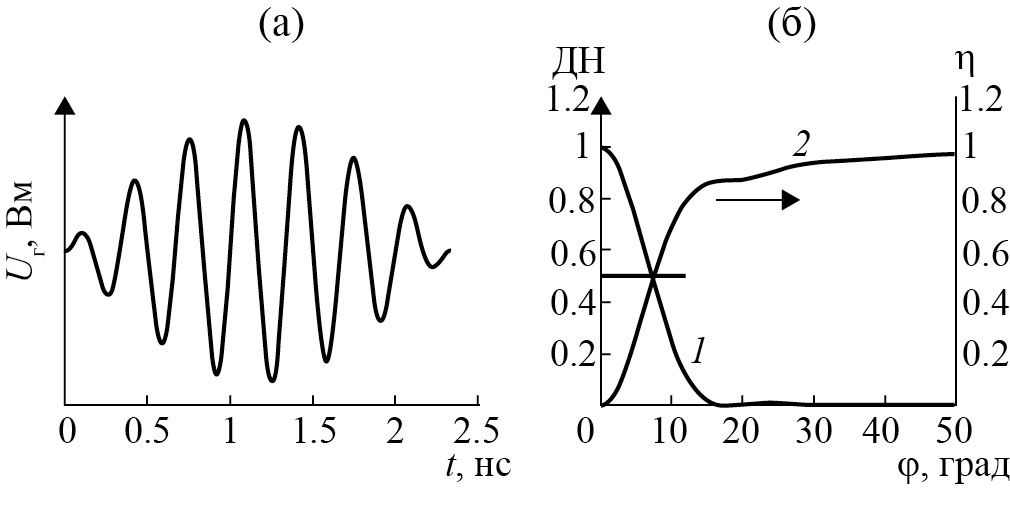

Рис. 7. Импульс возбуждения (а), ДН круглой синхронной апертуры (б, кривая 1), доля энергии излучения η(φ) внутри конуса с углом раскрыва ±φ (б, кривая 2).

Полученный результат находится в согласии с каноническим представлением о направленности излучения плоской апертуры, возбуждаемой синусоидальным сигналом синхронно и однородно.

В. Пусть та же апертура наблюдается из точки возбуждения A в пределах угла β = 30^°, т. е. ее возбуждение радиоимпульсом не синхронно и неоднородно. Результат вычисления параметров направленности антенны представлен на рис. 8.

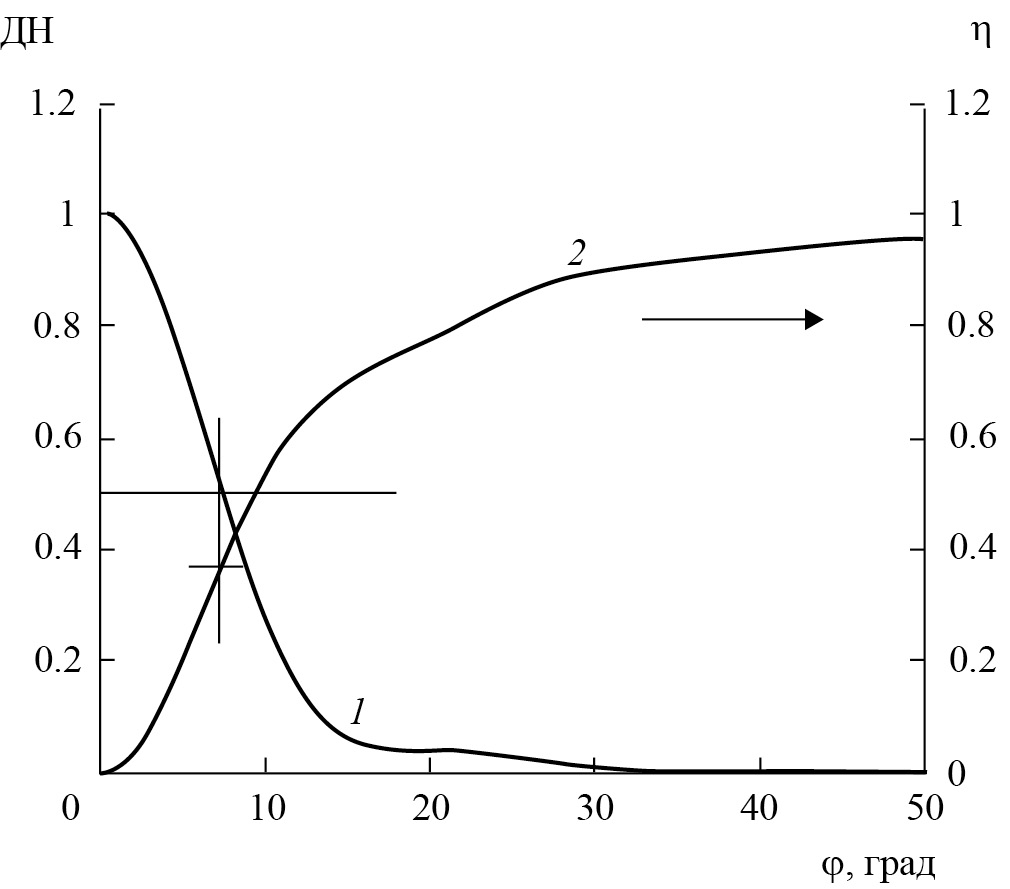

Рис. 8. Диаграмма направленности антенны (1) и доля энергии излучения η(φ) внутри конуса с углом раскрыва ±φ (2).

Расчет показывает, что в этом случае угловые параметры направленности излучения изменяются следующим образом: диаграммы МДН и ЭДН по-прежнему совпадают, но теперь энергетическая эффективность главного лепестка ДН η(±∆φ_э) составляет ≈37%, а половина энергии излучения находится внутри телесного угла ±∆φ_η, который шире, чем главный лепесток ДН (∆φ_η >∆φ_э). Таким образом, при несинхронном возбуждении плоской апертуры синусоидальным сигналом нарушается согласование угловых и энергетических параметров направленности, увеличивается уровень бокового излучения.

Г. Фиксируем длину R_воз базы возбуждения апертуры. Вычислим зависимость эффективной энергии излучения Q_эф от размера апертуры при ее возбуждении радиоимпульсом (F_λ = 3 ГГц) (рис. 9).

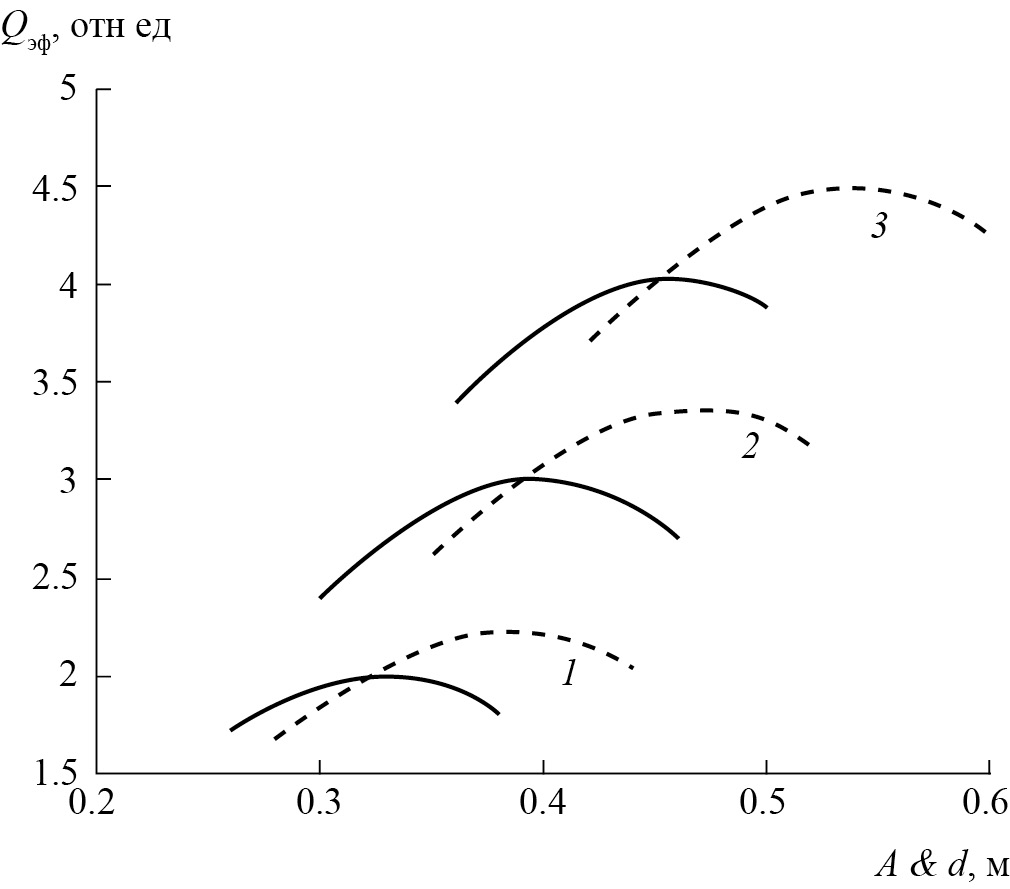

Рис. 9. Нормированная зависимость энергии Q_эф от размера апертуры при R_воз = 0.5 (1), 0.75 (2) и 1 м (3): сплошная линия – апертура квадратная, пунктир – круглая.

Апертура, при которой достигается максимум Q_эф при условии, что R_воз = const, называется оптимальной. Увеличение Q_эф обусловлено возрастанием площади апертуры, а спад – возрастающей несинхронностью возбуждения ее поверхности. Результат расчета находится в согласии с тем, что коэффициент использования поверхности (КИП) оптимальной апертуры не зависит от R_воз, а площадь ее поверхности пропорциональна R_воз [2].

Отметим, что вычисленное по обсуждаемой модели значение КИП оптимальной квадратной апертуры при ее возбуждении радиоимпульсом равно ≈0.58, а КИП оптимального квадратного пирамидального СВЧ-рупора в [2, с. 422] «…грубо оценивается значением 0.52». Различие этих значений связано с тем, что ТЕМ- и СВЧ-рупоры по-разному формируют параметры возбуждения апертуры, а также с тем, что модель расчета не учитывает затекание токов на внешнюю поверхность реальных электродов.

При R_воз = 0.75 м и заданном импульсе возбуждения вычисленный диаметр оптимальной круглой апертуры равен d_опт ≈ 0.47 м. Запаздывание времени начала возбуждения между центром апертуры и ее границей составляет $\approx d_{\text{опт}}^{\text{2}}/\left(8c{R}_{\text{воз}}\right)\approx 122\text{\hspace{0.33em}пс}$, тогда как половина периода колебания импульса U_г(t) равна 166 пс. Отношение этих времен равно ≈0.74, что соответствует значению отношения фазовой ошибки на краю оптимальной апертуры (135^°) к половине ширины синусоидального импульса возбуждения (135^°/180^° = 0.75) [2].

Д. Сравним излучение плоской апертуры при возбуждении антенны радиоимпульсом (F_λ = 3 ГГц) и СШП-импульсами моноцикла и Гаусса (рис. 10). Параметры импульсов U_г(t) нормированы так, что равны максимальные скорости изменения напряжения и длительности полного перепада напряжения.

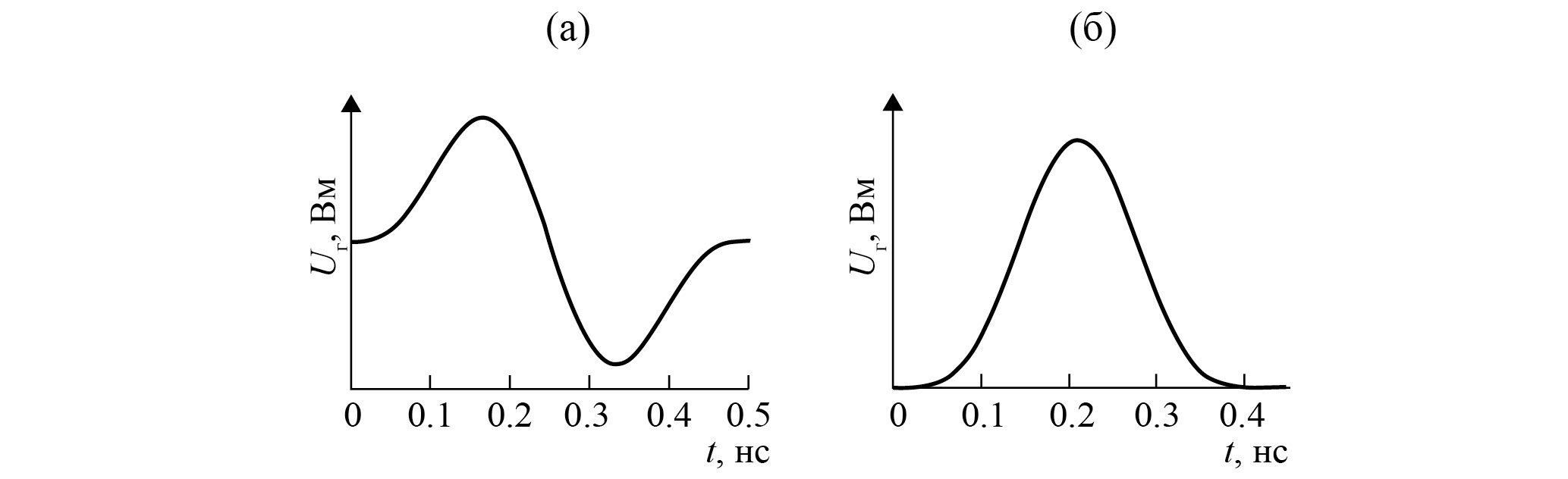

Рис. 10. Импульс возбуждения антенны в форме моноцикла (а) и Гаусса (б).

Результат расчета эффективной энергии излучения Q_эф(d) круглой апертуры, возбуждаемой с расстояния R_воз = 0.75 м, представлен на рис. 11. Нормированные зависимости Q_эф(d) качественно подобны. При биполярном возбуждении максимум Q_эф(d) достигается при меньшем значении d, чем при униполярном. Слабое отличие зависимостей, представленных кривыми 1 и 2, объясняется тем, что радиоимпульс является последовательностью импульсов моноцикла, следующих непосредственно друг за другом.

Рис. 11. Нормированная зависимость энергии Q_эф для круглой апертуры, возбуждаемой с расстояния R_ex = 0.75 м радиоимпульсом (1), импульсом моноцикла (2) и Гаусса (3).

Е. Рассмотрим особенность направленного излучения плоской апертуры при ее возбуждении СШП-импульсом. На рис. 12 и в табл. 2 представлены расчетные параметры направленности излучения круглой апертуры (d = 0.5 м), возбуждаемой синхронно и однородно импульсом Гаусса, и оптимальной апертуры того же диаметра. В обоих примерах диаграммы МДН и ЭДН не совпадают, в первом – ЭДН шире, чем МДН, во втором – наоборот. Угловая ширина лепестков МДН(φ) и ЭДН(φ), ±∆φ_м и ±∆φ_э, значительно меньше, чем угол ±∆φ_η, внутри которого сосредоточено 50% энергии излучения. Как результат, энергетическая эффективность главных лепестков МДН и ЭДН примерно в 1.7 и 2.5 раза меньше их предельного значения (50%).

Рис. 12. Параметры направленности излучения синхронной (а) и оптимальной апертуры (б) одного диаметра: 1 и 2 – нормированные диаграммы МДН и ЭДН; 3 – доля энергии излучения внутри телесного угла с раскрывом ±φ.

Таблица 2. Параметры направленности излучения плоской апертуры

Примечание: D_э – энергетический коэффициент направленного действия.

Ж. Рассмотрим, какая часть энергии возбуждения ИС излучается. Эта часть зависит от того, в каком соотношении находятся размер апертуры и длина моноцикла импульса ее возбуждения L_имп. На рис. 13 представлен результат расчета зависимости Q_изл /Q_ИС от d /L_имп, полученный для круглой апертуры, которая возбуждалась радиоимпульсом (L_имп = λ = 0.1 м), импульсом моноцикла (L_имп = 0.15 м) и Гаусса (L_имп = 0.126 м). Импульсы были нормированы по критерию (dU_ИС /dt)_max = const, при этом длительность полного перепада напряжения для всех импульсов была одинакова (≈100 пс).

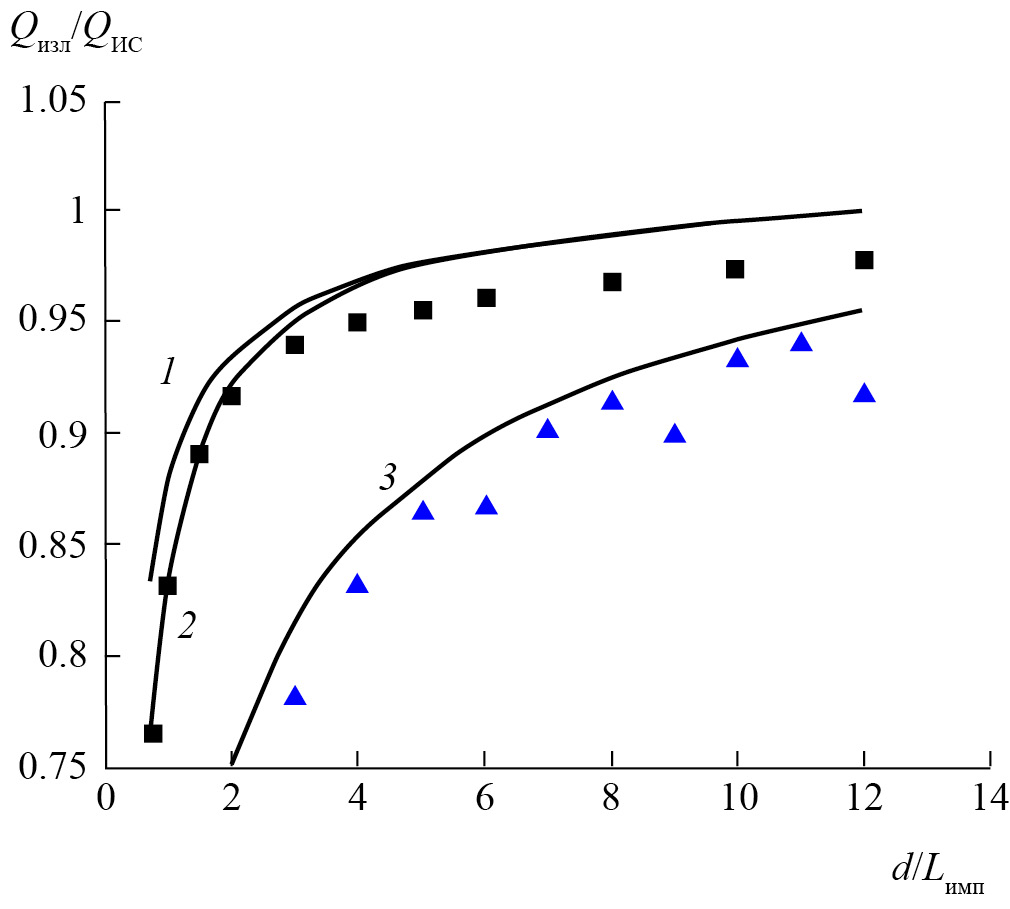

Рис. 13. Доля энергии возбуждения ИС, излучаемая в пространство: 1 – возбуждение апертуры радиоимпульсом, 2 – импульсом моноцикла, 3 – импульсом Гаусса; сплошные линии – возбуждение синхронное; маркеры – возбуждение апертуры импульсами вида 2 и 3 несинхронное и неоднородное (из точки А в пределах угла наблюдения апертуры 30^°).

Из расчета следует, что для биполярных импульсов зависимости Q_изл / Q_ИС различаются слабо. Более 92% энергии синхронного возбуждения апертуры излучается уже при d /L_имп > 2, более 97% – при d /L_имп > 4. Энергия униполярного импульса возбуждения не может быть излучена полностью при любом d. При возбуждении той же апертуры, но в пределах угла ее наблюдения из точки А, равного 30^°, доля излучаемой энергии уменьшается во всех случаях (маркеры на рис. 13).

ЗАКЛЮЧЕНИЕ

Представлена простая модель расчета параметров излучения плоской апертуры, возбуждаемой сигналом произвольной формы не синхронно и неоднородно. Расчет параметров излучения проводится во временной, частотной и в пространственной области.

Результаты расчетов находятся в согласии с базовыми законами сохранения, с аналитическими расчетами при синусоидальном возбуждении, с основными свойствами излучения плоской апертуры, а также с результатами эксперимента на макете апертурной антенны.

С использованием модели расчета проведено сравнение параметров угловой Δφ и энергетической направленности излучения антенны η(Δφ) при ее возбуждении синусоидальным и сверхширокополосным сигналами. Показано, что излучение, инициированное широкополосным импульсом возбуждения, не может быть эффективно локализовано в физическом пространстве: угловая ширина главных лепестков диаграмм МДН(φ) и ЭДН(φ) меньше раскрыва телесного угла ±φ_η, внутри которого сосредоточено 50% энергии излучения.

В программу вычисления параметров излучения встроен блок учета сигнала отражения от плоской «зеркальной» поверхности диэлектрического полупространства [14], а также блок оценки дальности функционального поражения электронных устройств, стойкость которых к широкополосному излучению приведена в стандарте [15].

Расчетная модель снабжена интерфейсом в стиле MS Windows. Время одного варианта расчета на персональном компьютере составляет единицы минут.

БЛАГОДАРНОСТИ

Автор благодарит коллегу В. М. Федорова за полезные советы в процессе подготовки статьи.

ФИНАНСИРОВАНИЕ РАБОТЫ

Работа выполнена при финансовой поддержке Министерства науки и высшего образования Российской Федерации (проект № 075-15-2020-790).
