Dual mode dual layer planar mirror

Cover Page

Cite item

Full Text

Open Access Open Access
Restricted Access Access granted
Restricted Access Subscription Access

Abstract

Planar dual layer and dual mode mirror is considered. The mirror provides simultaneously reflection and transition from one layer to another for two orthogonal modes. The mirror is investigated by electromagnetic simulation in HFSS system. The investigated variants of mirrors provide dual mode matching at –(20…34) dB level in frequency range 2.5:1 and in the range of angles of incidence ± 60°. Application of dual mode mirrors for dual polarized narrow beam planar antennas design is discussed.

Full Text

Restricted Access

About the authors

S. E. Bankov

Kotel’nikov Institute of Radio Engineering and Electronics, Russian Academy of Sciences

Author for correspondence.
Email: sbankov@yandex.ru
Russian Federation, Mokhovaya Str., 11, Build. 7, Moscow, 125009

References

  1. Rotman W. // IRE Trans. 1958. V. 6. № 1. Р. 96. https//: doi: 10.1109/TAP.1958.1144548
  2. Cheng Y.J., Hong W., Wu K., Fan Y. // IEEE Trans. 2011. V. AP-59. № 1. P. 40. https//: doi : 10.1109/TAP.2011.2109695
  3. Albani M., Balling P., Ettorre M. et al. // 2 nd Europ. Conf. Antennas and Propagation (EuCAP-2007). Edinburgh. 11-16 Nov. N.Y.: IEEE, 2007. Paper No. 0848. https//: doi: 10.1049/ic.2007.0848
  4. Банков С.Е., Грачев Г.Г., Дупленкова М.Д., Фролова Е.В. // РЭ. 2014. Т. 59. № 6. С. 552. https//: doi: 10.7868/S0033849414060059
  5. Ettorre M., Sauleau R., Le Coq L. // IEEE Trans. 2011. V. AP-59. № 4. P. 1093. https//: doi: 10.1109/TAP.2011.2109695
  6. Ettorre M., Sauleau R., Le Coq L., Bodereau F. // IEEE Antenna Wireless Propagation Lett. 2010. V. 9. № 9. P. 859. https//: doi: 10.1109/LAWP.2010.2071850
  7. Банков С.Е., Фролова Е.В. // РЭ. 2017. Т. 62. № 5. С. 463. https//: doi: 10.7868/S0033849417050023
  8. Банков С.Е. // РЭ. 2004. Т. 49. № 6. С. 701.
  9. Hirokuwa J., Ando М., Goto N. et al. // Proc. IEEE Antennas and Propagation Soc. Int. Symp. Ann Arbor. 28 Jun. – 02 Jul. 1993. N.Y.: IEEE, 1993. Paper No. 385385. https//: doi: 10.1109/APS.1993.385385
  10. Калошин В.А. Антенна. А.с. СССР № 1256114. Опубл. 07.09.1986. БИ. № 33.
  11. Klionovski K., Bankov S., Shamim A. // IEEE Open J. Antennas and Propagation. 2020. V. 1. P. 419. https//: doi: 10.1109/OJAP.2020.3016425
  12. Банков С.Е., Курушин А.А., Гутцайт Э.М. Решение оптических и СВЧ задач с помощью HFSS. М.: Оркада, 2012.
  13. Амитей Н., Галиндо В., Ву Ч. Теория и анализ фазированных антенных решеток. М.: Мир, 1974.

Supplementary files

Supplementary Files
Action
1. JATS XML
Download
2. Fig. 1. Construction and operation principle of the mirror pillbox.

Download (66KB)
Indexing metadata

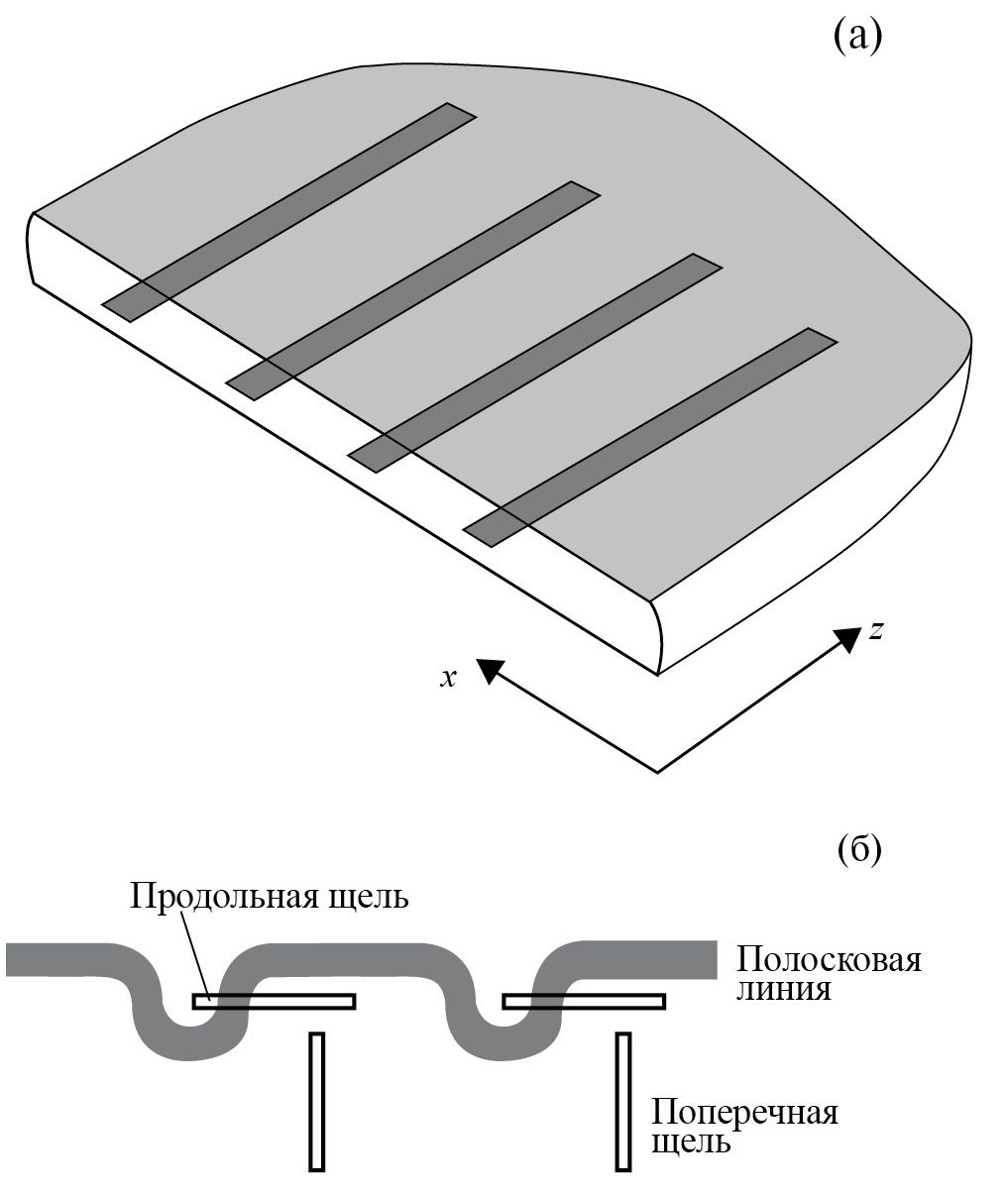

3. Fig. 2. Two-mode SP (a) and slit configuration of the radiating array (b).

Download (112KB)
Indexing metadata
4. Fig. 3. Two-mode bilayer planar mirror.

Download (63KB)
Indexing metadata

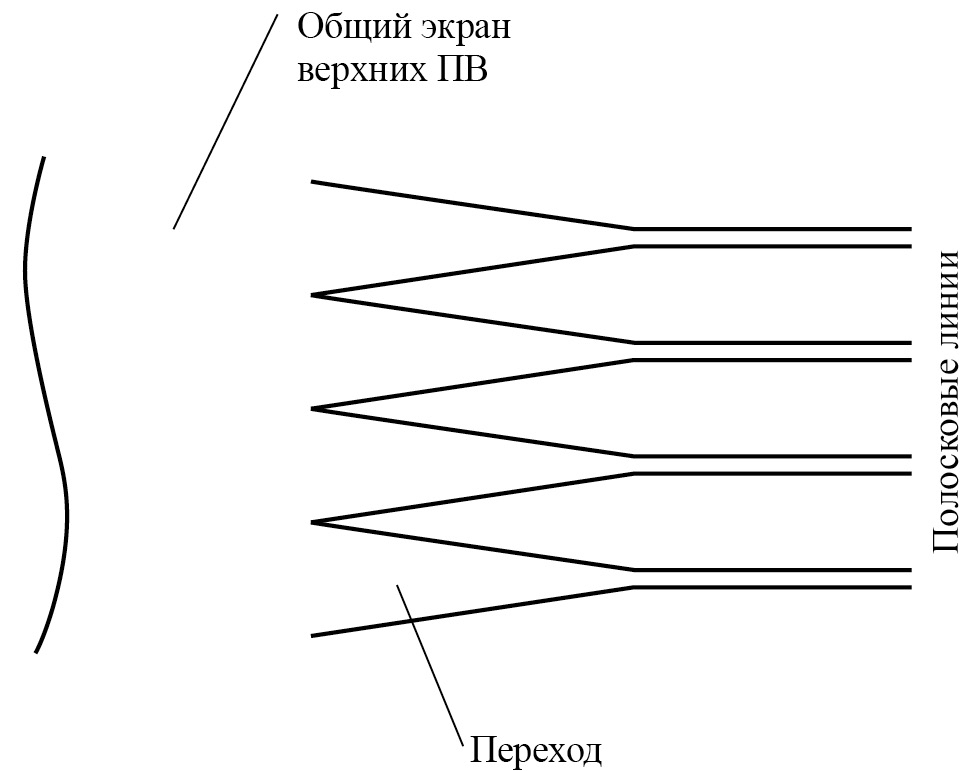

5. Fig. 4. Topology of the common screen of the upper SPs.

Download (71KB)
Indexing metadata

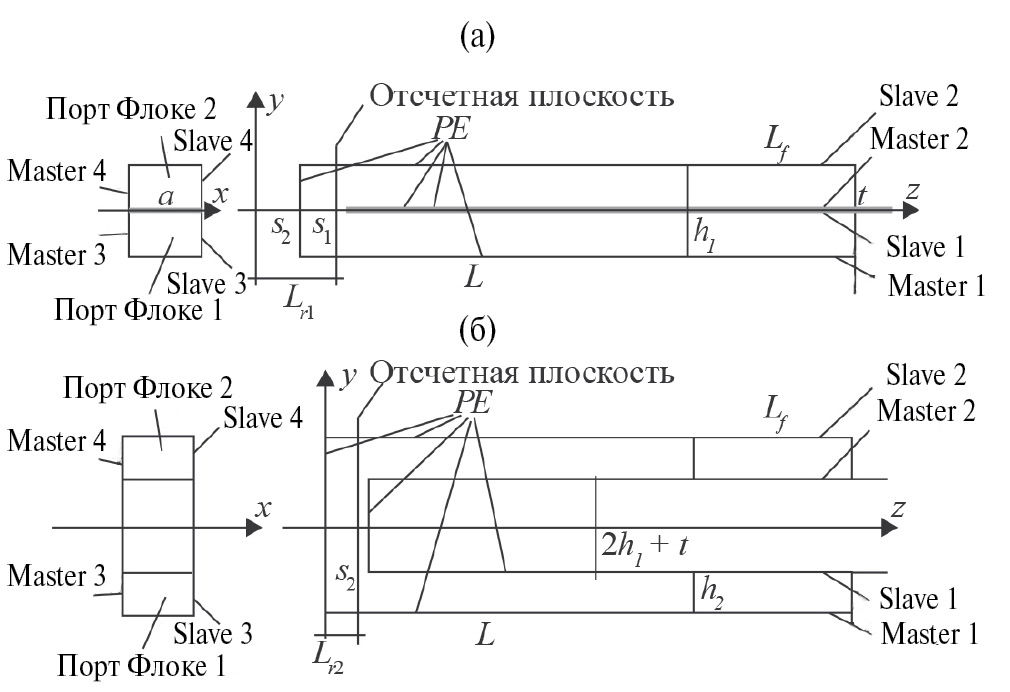

6. Fig. 5. Model of the first (a) and second (b) ODPS for electrodynamic modelling.

Download (116KB)
Indexing metadata

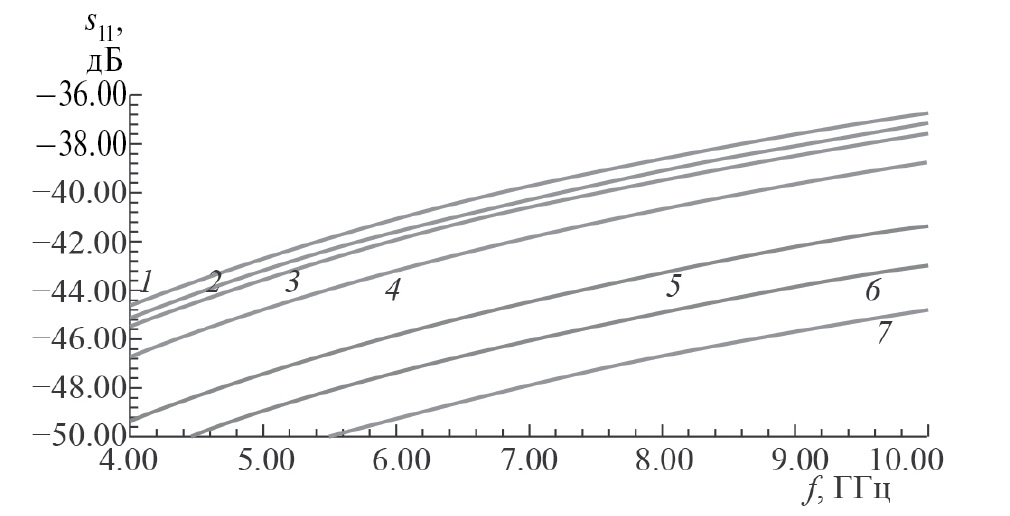

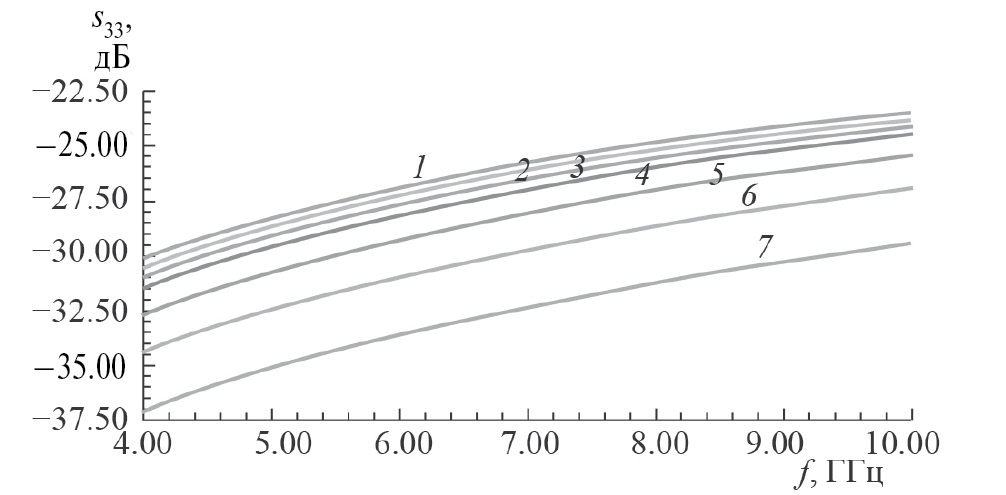

7. Fig. 6. Frequency dependence of the reflection coefficient of the first ODPZ at h1 = 0.5 and angles of incidence θ = 0 (1), 10 (2), 20 (3), 30 (4), 40 (5), 50 (6), 60 deg (7).

Download (72KB)
Indexing metadata

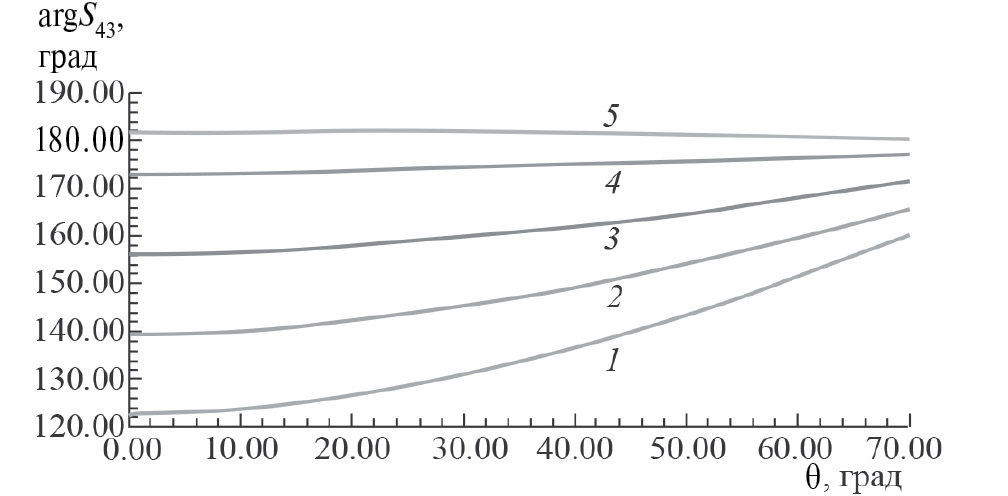

8. Fig. 7. Dependence of the phase of the transmission coefficient of the first ODPS on the angle of incidence at Lr1 = 3 (1), 2 (2), 1 (3), 0 (4), and -1 (5).

Download (61KB)
Indexing metadata

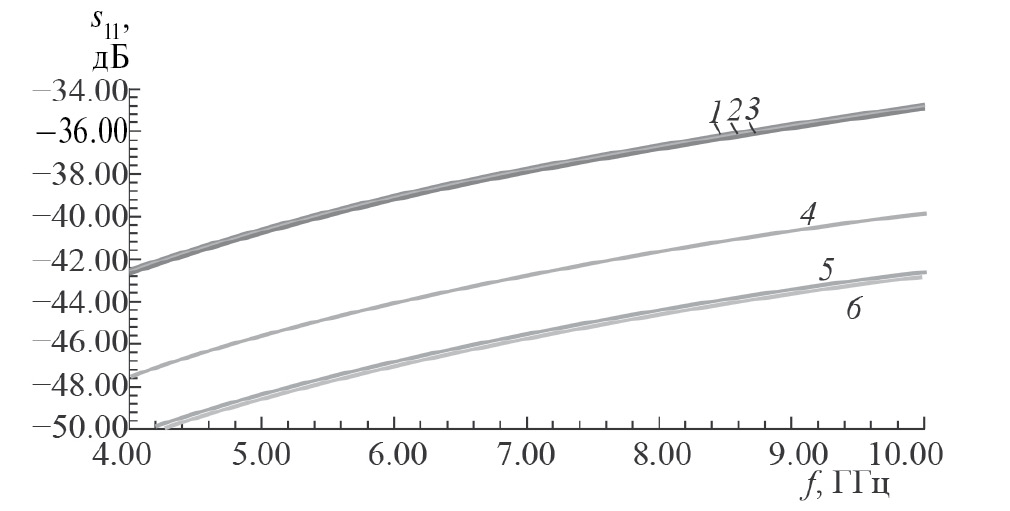

9. Fig. 8. Frequency dependence of the reflection coefficient of the first ODPZ at h1 = 1, s1 = 1.2 and angles of incidence θ = 0 (1), 10 (2), 20 (3), 30 (4), 40 (5) and 50 deg (6).

Download (61KB)
Indexing metadata

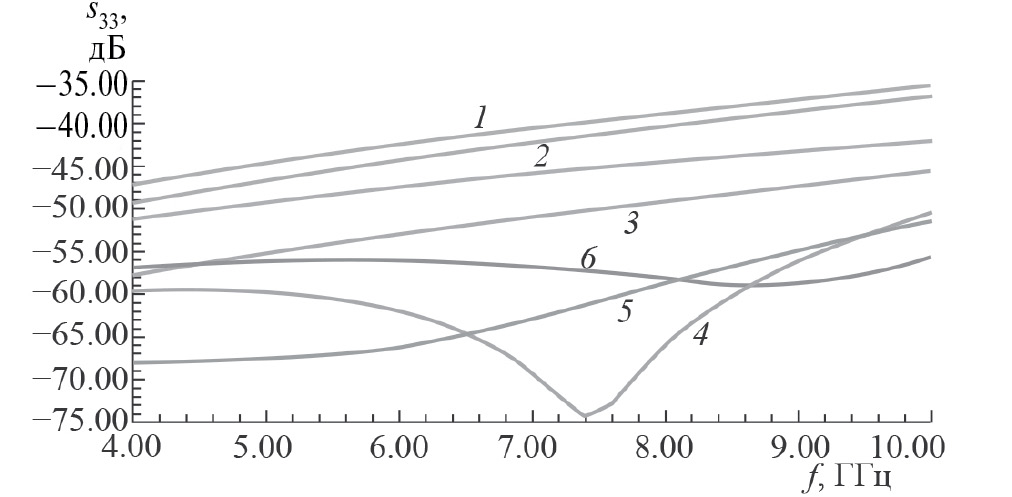

10. Fig. 9. Frequency dependence of the reflection coefficient of the second ODPZ at h1 = 0.5 and angles of incidence θ = 0 (1), 10 (2), 20 (3), 30 (4), 40 (5), and 50 deg (6).

Download (70KB)
Indexing metadata
11. Fig. 10. Dependence of the phase of the transmission coefficient of the second ODPS on the angle of incidence at Lr2 = 3 (1), 2 (2), 1 (3), 0 (4), and -0.5 (5).

Download (66KB)
Indexing metadata

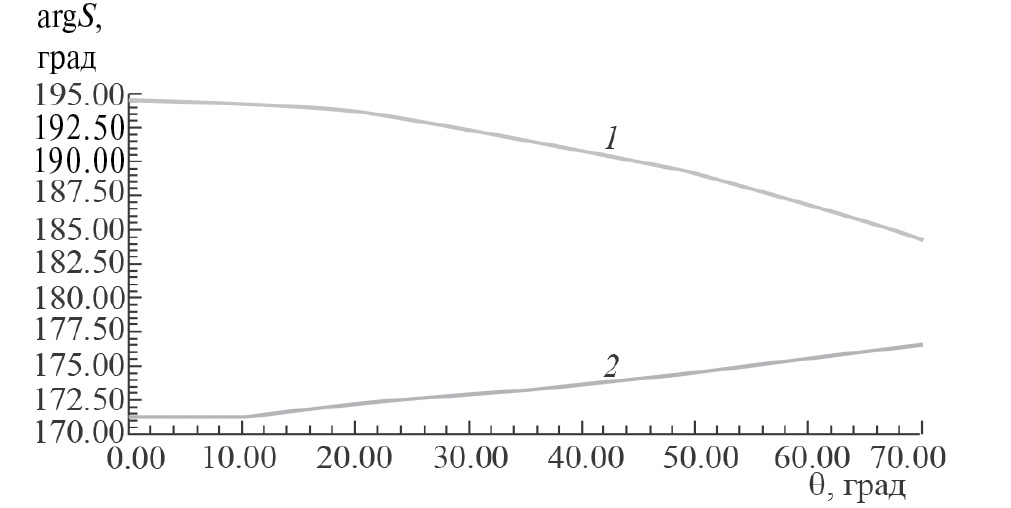

12. Fig. 11. Dependence of the phase of the transmission coefficient of the first (1) and the second (2) DLDD on the angle of incidence at Lr = 0.36.

Download (62KB)
Indexing metadata
13. Fig. 12. Frequency dependence of the reflection coefficient of the second ODPZ at h1 = 1 and angles of incidence θ = 0 (1), 10 (2), 20 (3), 30 (4), 40 (5) and 50 (6) and 60 deg (7).

Download (65KB)
Indexing metadata

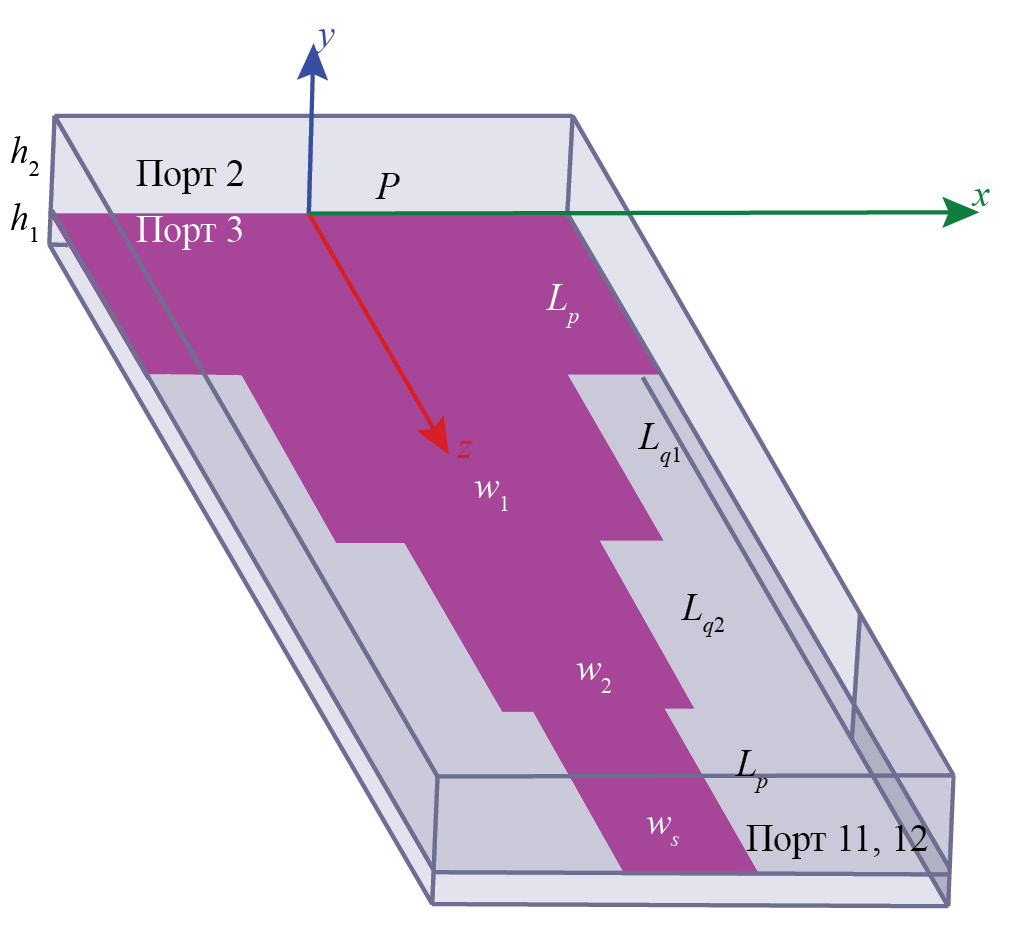

14. Fig. 13. Transition model.

Download (107KB)
Indexing metadata
15. Fig. 14. Partial dependence of the reflection coefficient of the DPV on the PL wave.

Download (61KB)
Indexing metadata

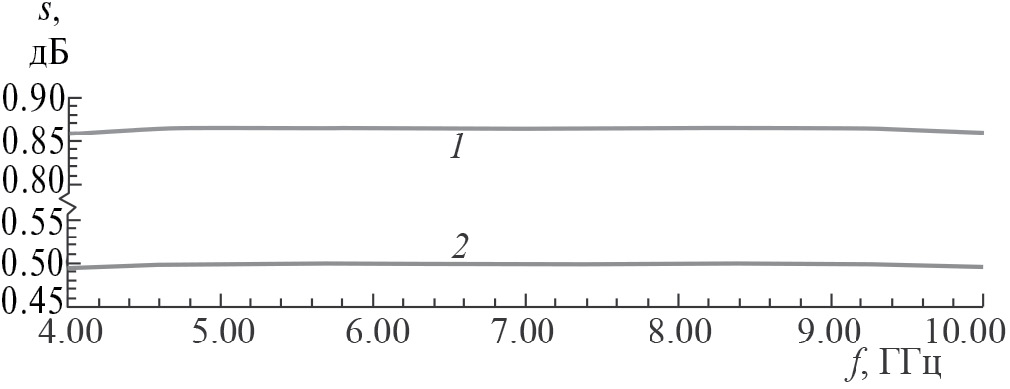

16. Fig. 15. Frequency dependence of the transmission coefficients S11, 2 (1) and S11, 3 (2).

Download (45KB)
Indexing metadata

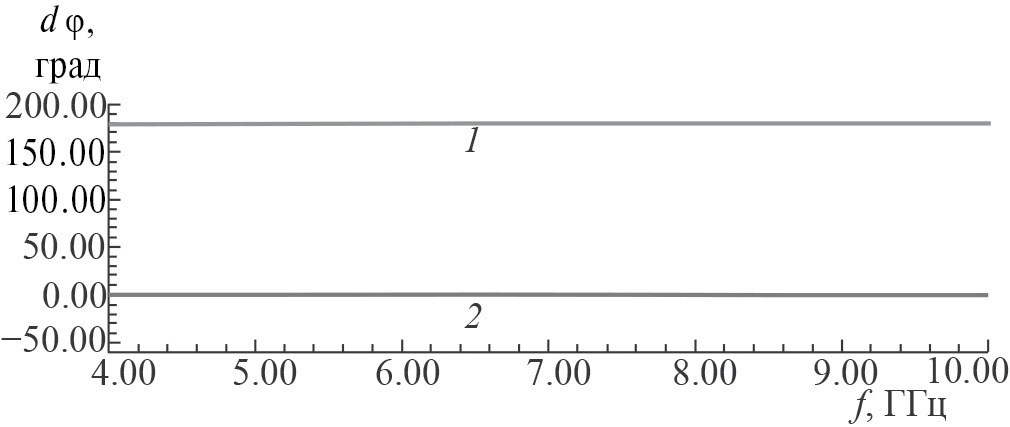

17. Fig. 16. Frequency dependence of the parameters dφ1 (1) and dφ2 (2).

Download (47KB)
Indexing metadata
18. Fig. 17. Structural diagram of the exciter: 1 ... 4 - numbers of inputs, NO - directional tap, PSD - phase shifter.

Download (42KB)
Indexing metadata
