Plasma antenna with frequency adjustment

Толық мәтін

1. Постановка задачи

В ряде работ [1–9] показано, что использование плазмы в качестве токонесущего элемента позволяет создавать плазменные антенны при выполнении условия

$n_e\gg n_{кр},$ (1)

где n_кр – концентрация электронов, при которой рабочая частота ω_р равна плазменной частоте ω_п,

${\omega }_{п}=\sqrt{\frac{4\pi n_e{e}^2}{m}},$ (2)

e – заряд, m – масса электрона, n_е – концентрация электронов.

Плазменные антенны из газоразрядных трубок [4], в отличие от металлических, допускают регулировку электродинамических параметров электронным способом. Разряд в газоразрядной трубке поддерживается излучением передатчика на частоте ω_р.

Отличительная особенность такого способа возбуждения – возможность изменения длины плазменной области (плазменного столба) при изменении мощности излучения передатчика [5, 7].

Цель данной работы – исследовать возможность частотной перестройки антенны за счет изменения длины “плазменного столба”.

2. Экспериментальная часть

Плазменный столб является эффективным излучателем, если выполняется условие n_e >> n_кр. Величину n_e можно определить по измерениям сопротивления Z плазменного столба. Комплексное сопротивление Z является функцией рабочей частоты ω_р, частоты электронных столкновений при заданном давлении газа ν_e и концентрации электронов n_e.

Эксперименты проводили с газоразрядной трубкой длиной ~λ/4, являющейся макетом плазменных вибраторных антенн, возбуждаемых излучением собственного передатчика на частоте ω_р.

Газоразрядная трубка, длина плазменного слоя в которой зависит от мощности передатчика, является нагрузкой с переменным сопротивлением Z в линии питания (рис. 1) [5]. Измерение коэффициента стоячей волны (КСВ) позволяет определить величину Z в зависимости от длины плазменного слоя.

Измерение КСВ проводили измерителем мощности и КСВ типа SWR-25 MKII.

Плазменный столб в газоразрядной трубке, наполненной разреженным газом, создавался за счет возбуждения протяженного ВЧ-разряда излучением передатчика [5, 7]. В качестве источника высокочастотных колебаний была использована связная радиостанция (Yaesu-857 на частотах 140 и 430 МГц). Максимальная мощность излучения передатчика 50 Вт.

Схема экспериментального стенда приведена на рис. 1 [5].

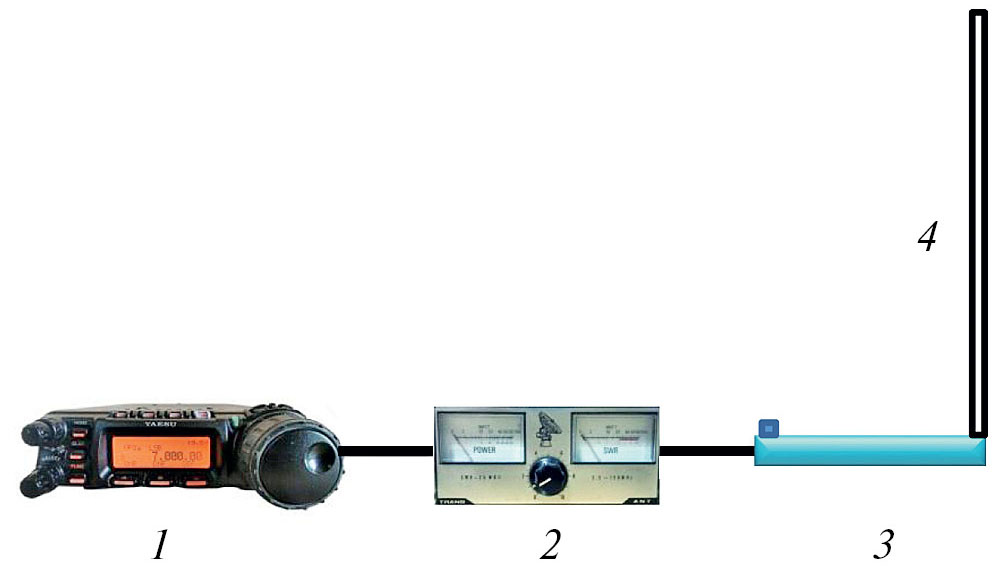

Рис. 1. Схема экспериментального стенда: 1 – передатчик, 2 – измеритель КСВ, 3 – согласующая линия, 4 – газоразрядная лампа.



Экспериментальный стенд установлен на металлическом основании. Вертикально к основанию установлена лампа дневного света (люминесцентная лампа Navigator NTL-T4-16_860-G5, 16W, диаметр 12 (мм), длина с цоколем 455 мм, длина колбы 430 мм, заполненная аргоном при давлении ~1…3 Торр с насыщенными парами ртути). С обратной стороны основания установлена согласующая линия, подключенная коаксиальным кабелем к измерителю КСВ и передатчику. Для калибровки степени согласования линии питания с нагрузкой использовалась стандартная четвертьволновая металлическая антенна. Для измерения КСВ при нагрузке в виде макета плазменной вибраторной антенны макет устанавливали на место металлической антенны. Результаты измерений зависимости КСВ от мощности передатчика (частота 140 МГц) при нагрузке в виде плазменной антенны приведены на рис. 2. Там же приведены результаты измерений зависимости длины плазменного столба от мощности передатчика на частоте 140 МГц.

Измерения КСВ показали, что с увеличением мощности передатчика величина КСВ с металлической антенной остается постоянной, с плазменной антенной одновременно с ростом длины плазменного столба l_ст растет величина КСВ от 1.83 до 3.0. Максимальное значение КСВ достигается при длине плазменного столба ~0.9 L_т. При длине “плазменного столба” примерно равной длине газоразрядной трубки: l_ст » L_т (~λ/4, мощность передатчика ~20 Вт), величина КСВ снижается до 2 и остается на этом уровне при дальнейшем увеличении мощности передатчика. Измерение длины плазменного столба на частоте передатчика 140 и 460 МГц производилось по измерениям длины области свечения люминофора газоразрядной трубки (люминесцентной лампы). Длина плазменного столба на частоте 140 и 460 МГц [7] пропорциональна мощности передатчика в указанном диапазоне мощностей.

3. Обсуждение полученных результатов

Отличительной особенностью рассматриваемого способа возбуждения плазменного канала является возможность изменения длины плазменной области (плазменного столба) при изменении мощности излучения передатчика [5, 7]. Разряд в газоразрядной трубке представляет собой плазменный волновод, по которому распространяется поверхностная волна (ПВ), значительная часть энергии которой идет на поддержание плазмы с высокой, превышающей критическую для данной частоты, концентрацией электронов (n_e > n_кр). Это условие обеспечивает распространение ПВ вдоль плазменного столба [7]. Плазменный столб может быть эффективным излучателем (антенной) если частота ω_п в “плазменном столбе” превышает в два-три раза частоту ω_р [1–3].

Для того чтобы определить возможность управления длиной плазменной антенны, представим плазменную область в виде комплексной нагрузки линии питания генератор-плазменная антенна (Z_вх = R_л + R_п + jX_п где R_л, R_п и X_п – сопротивление линии, активное и реактивное сопротивление плазменного столба, соответственно), параметры которой меняются в зависимости от длины плазменного столба и плотности плазмы, создаваемой излучением собственного передатчика [6, 7, 11].

Газоразрядная трубка, заполненная плазмой частично или полностью, с диэлектрической проницаемостью ε(ω), соответствующей плазме

$\epsilon \left(\omega \right)=1-\frac{{\omega }_{п}^2}{{\omega }_p\left({\omega }_p+i{\nu }_e\right)},$ (3)

где ${\nu }_e$ – частота столкновений электронов с нейтральными частицами, будет иметь импеданс $Z_{п}\left({\omega }_{п}\right)$ [10]

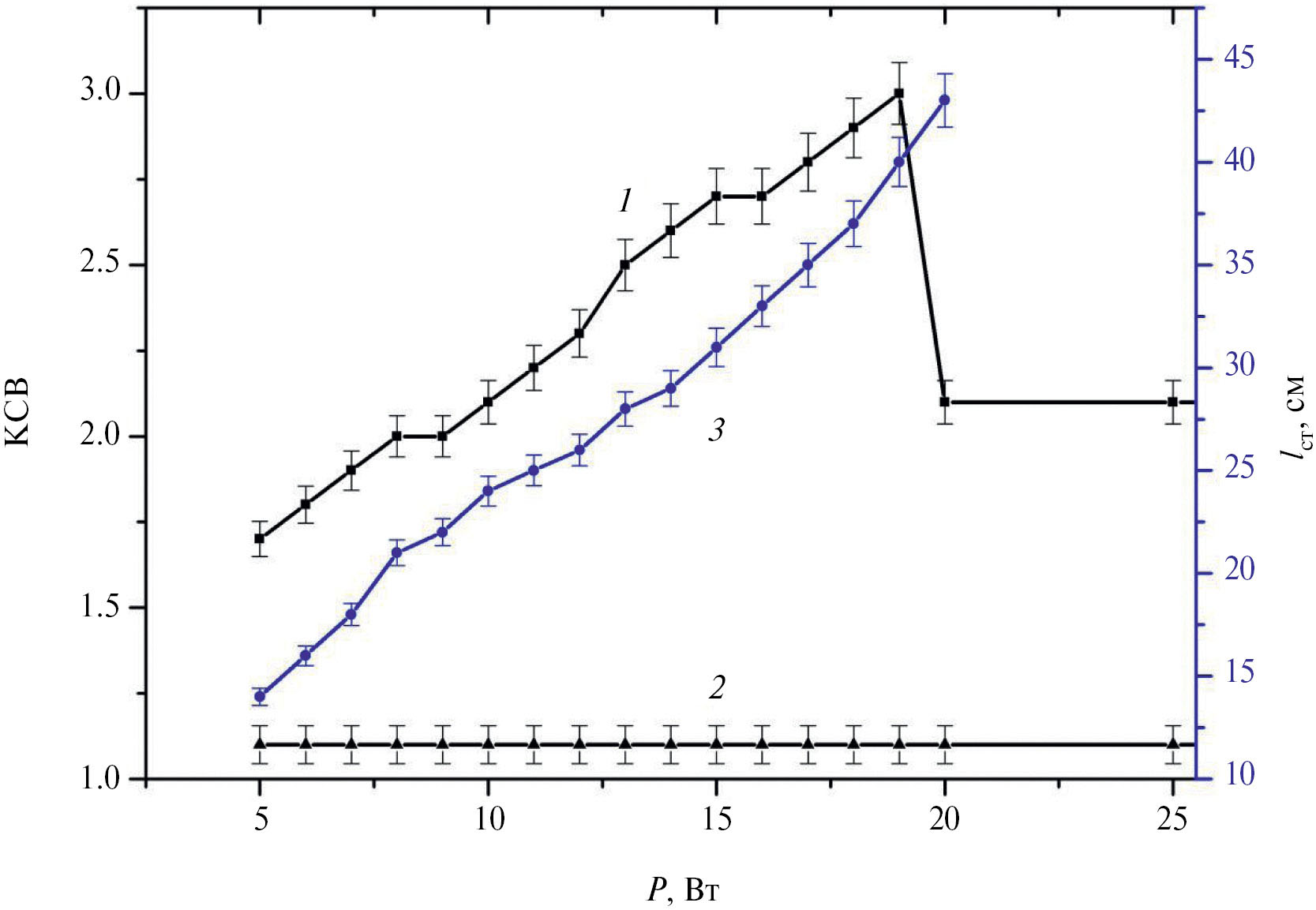

Рис. 2. Зависимость КСВ (1, 2) и длины плазменного столба (3) от мощности передатчика на частоте 140 МГц; 1 – люминесцентная лампа, 2 – штыревая антенна.



$Z_{п}\left({\omega }_{п}\right)=п\frac{1}{{\omega }_p{C}_0}\frac{{\omega }_p\left({\omega }_p+i{\nu }_e\right)-{\omega }_{в}^2}{{\omega }_p\left({\omega }_p+i{\nu }_e\right)-{\omega }_{п}^2},$ (4)

где ${\omega }_r={\omega }_{п}\sqrt{\Delta /L_{Т}}$ – геометрическая плазменная частота, $C_0=S/4\pi L_{Т}$, $\Delta$ – длина вакуумного зазора, ${\nu }_e-$ эффективная частота столкновений электронов. Выделяя в (4) действительную и мнимую части, получим активное и реактивное сопротивление $R_{п}\left({\omega }_{п}\right)$ и $X_{п}\left({\omega }_{п}\right)$ газоразрядной трубки, заполненной частично или полностью плазмой:

$R_{п}\left({\omega }_{п}\right)=\frac{1}{C_0}\frac{{\nu }_e\left({\omega }_{п}^2-{\omega }_{в}^2\right)}{{\left({{\omega }_{р}}^2-{\omega }_{п}^2\right)}^2+{{\omega }_{р}}^2{\nu }_e^2},$ (5)

$X_{п}\left({\omega }_{п}\right)=C_0\frac{{\left({{\omega }_{р}}^2-{\omega }_{п}^2\right)}^2+{{\omega }_{р}}^2{\nu }_e^2}{\left({{\omega }_{р}}^2-{\omega }_{в}^2\right)\left(\left({{\omega }_{р}}^2-{\omega }_{п}^2\right)\right)+{{\omega }_{р}}^2{\nu }_e^2}.$ (6)

На рис. 3 приведены графики реактивной составляющей комплексного сопротивления Z_п для длины плазменного столба ~ L_т и активной составляющей комплексного сопротивления Z_п.

Как видно из рис. 3, величина реактивного сопротивления претерпевает значительные изменения в области ω_п ~ (1…2) ω_р. Реактивная составляющая Z_п на частотах >2.2 ω_р мала для всех значений длины плазменного столба. В дальнейшем будем считать сопротивление плазменного столба чисто активным.

Для оценки характера изменения плотности плазмы при увеличении длины плазменного столба на рис. 4 представлены зависимости активной составляющей сопротивления плазменного столба от ω_п (ω_р = 9 × 10⁸ рад/с) для длины плазменного столба l_ст, равного 0.5L_т, 0.75L_т и 1.0L_т.

Из рис. 4 видно, что величина активного сопротивления плазменного столба зависит как от ω_п, так и от длины плазменного столба. При заданной длине плазменного столба (вакуумного зазора), зная величину сопротивления R(l_ст), можно определить ω_п (n_e).

По результатам измерений КСВ определим величину сопротивления R_п (l_ст, ω_п) плазменного столба определенной длины и соответствующее значение ω_п.

Величина КСВ показывает, какая часть падающей на нагрузку мощности отражается, т.е. позволяет определить величину коэффициента отражения r

$r=\left(\text{КСВ}-1\right)/\left(\mathrm{КСВ}+1\right),$ (7)

или при чисто активной нагрузке

$r=\left(R_n-R_0\right)/\left(R_n+R_0\right),$ (8)

где R₀ – волновое сопротивление линии питания (R₀ = 50 Ом).

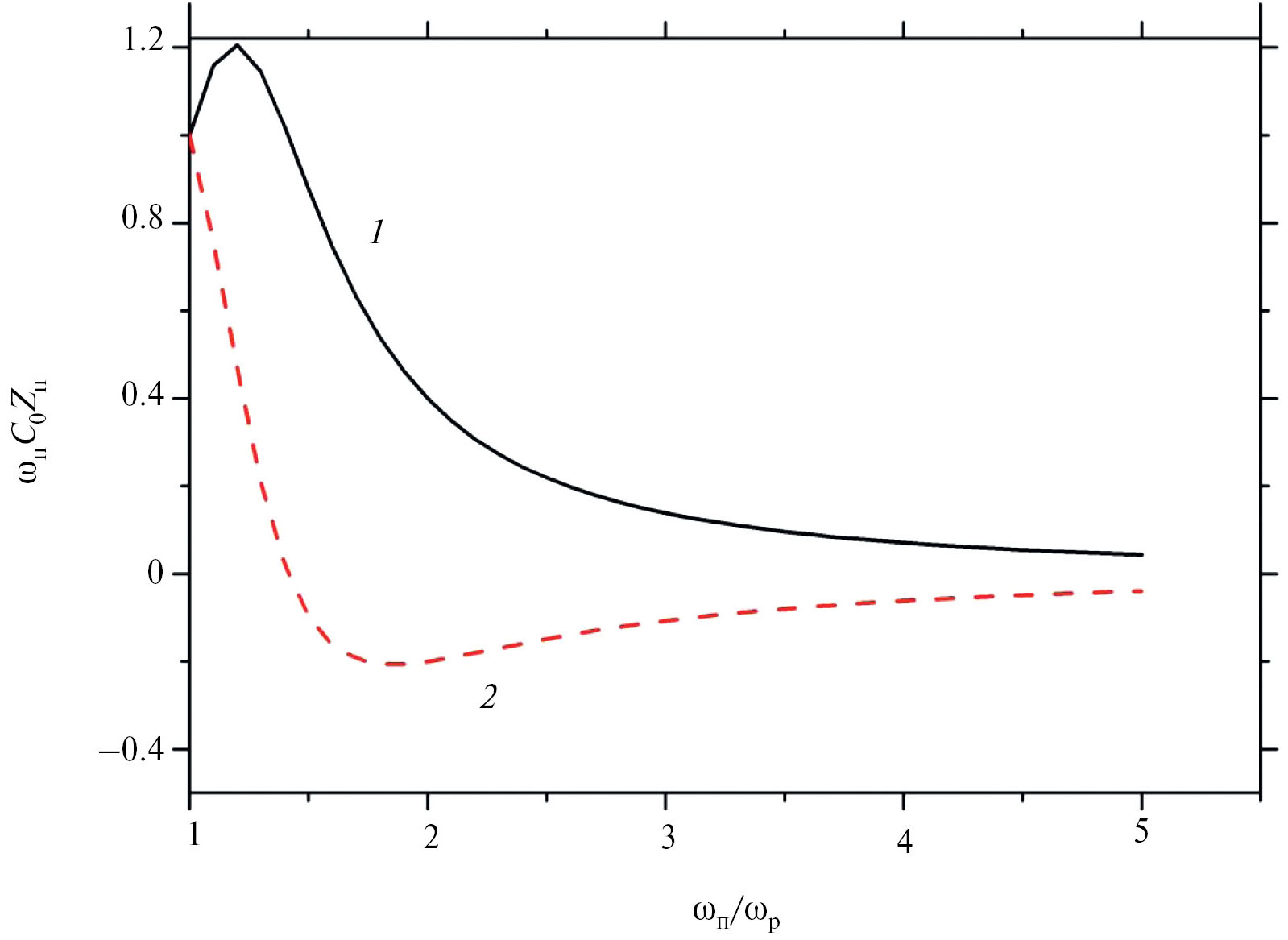

Рис. 3. Зависимости активной (1) и реактивной (2) составляющих сопротивления Z_п плазменного конденсатора от ω_п /ω_р.



Рис. 4. Зависимости активной составляющей сопротивления плазменного столба от ωп (ωр = 9 × 108 рад/с) для длины плазменного столба lст: 0.5 L_т (пунктир), 0.75 L_т (штриховая кривая), 1.0 L_т (сплошная). Стрелками отмечены точки, соответствующие значениям сопротивления плазменного столба, полученным по измерениям КСВ.



Результаты измерений и расчетов

r	lст/Lт	P, Вт	КСВ	ωп × 109, рад/c	ωп/ωр	Rп, Ом	ne × 1010, см3
0.33	0.5	8.0	2.0	5.8	6.45	100.8	1.0
0.46	0.75	15.5	2.7	6.2	6.73	135.2	1.2
0.33	1	20	2.0	8.2	9.1	100.8	2.1



Результаты измерений КСВ и расчетов r, R_п, ω_п, n_e для длины плазменного столба (0.5, 0.75, 1.0) × L_т приведены в табл. 1. Расчеты проводились для v_e ≈ 1.0 × 10⁹ с^–1, ω_р = 0.9 × 10⁹ рад/с. По значениям сопротивления R_п для плазменного столба заданной длины (см. рис. 4) можно определить значение (n_e), табл. 1.

Из данных, приведенных в табл. 1, следует, что с увеличением мощности, вкладываемой в разряд, вместе с ростом плазменного столба происходит рост ${\omega }_{\text{п}}.$

Плотность плазмы в плазменном столбе достигает значений, удовлетворяющих условию ω_п > (2...3) ω_р при длине плазменного столба > 0.5L_т. Таким образом, при изменении частоты передатчика в пределах границ области перестройки имеется возможность регулировки длины плазменной антенны, т.е. частотной подстройки линии передатчик–антенна.

Концентрация электронов в плазменном столбе повышается вместе с ростом длины плазменного столба и мощности передатчика. При длине плазменного столба, равной половине длины разрядной трубки, плазменный столб может быть эффективной антенной на длине волны λ ~ λ_р/2. Если для возбуждения плазменной области использовать отдельный генератор, то плазменный столб может быть использован в качестве антенны для нескольких передатчиков, длина волны излучения которых лежит в диапазоне λ/4 = (0.5…1)L_т. Чем выше частота источника возбуждения плазменного столба, тем короче длина волны передатчика, на которой плазменный столб будет эффективным излучателем.

Заключение

На основе полученных результатов можно сделать следующие выводы:

• измерение величины КСВ позволяет определить активное сопротивление плазменного столба и среднее значение плотности n_e в плазменном столбе при заданных значениях мощности и частоты источника возбуждения плазмы;
• с увеличением мощности, вкладываемой в разряд, вместе с ростом плазменного столба происходит рост n_e;
• возбуждение плазменного столба рассмотренным методом позволяет, меняя мощность источника возбуждения, создавать эффективные излучатели (вибраторные плазменные антенны), длиной которых можно управлять.

Финансирование работы

Работа выполнена в рамках государственного задания Института общей физики им. А.М. Прохорова РАН.

Авторы заявляют об отсутствии конфликта интересов.
