Immobilization of Azospirillum Bacteria on Various Carriers

Full Text

В последние годы особое внимание уделяется технологиям, основанным на использовании ферментативной активности микроорганизмов (Wang et al., 2011; Chen et al., 2017). Известно, что у бактериальных клеток в иммобилизованном состоянии повышаются адаптивный потенциал, устойчивость к действию неблагоприятных факторов внешней среды, проявляется высокая каталитическая активность (Ившина и соавт., 1995; Park, Chang, 2000; Tripathi et al., 2010; Rathoreet et al., 2013; Ruan et al., 2018). Биотехнологические процессы, основанные на использовании иммобилизованных бактерий, существенно упрощены по сравнению с применением суспензионных клеток и, помимо возможности повторного использования, позволяют получить высокий выход целевых продуктов. Одним из способов сохранения и интенсификации ферментативных реакций микроорганизмов в природных условиях является феномен естественной иммобилизации (Beshay et al., 2011). При этом матрицы для иммобилизации могут быть как органическими, так и неорганическими (John et al., 2011). Главными критериями выбора носителя являются его инертность (нетоксичность) в отношении иммобилизуемых организмов, большая площадь поверхности, механическая стабильность, способность к регенерации; кроме того, носитель должен обеспечивать максимальную проницаемость системы и быть рентабельным (Vejan et al., 2019).

Бактерии рода Azospirillum являются ключевым звеном в трансформации биогенных и абиогенных элементов в почве и образуют с растениями симбиозы, играющие важную роль в минеральном питании, продуктивности и адаптации растений к среде обитания (Fendrihan et al., 2017). В наших предыдущих исследованиях удалось установить, что почвенные ассоциативные диазотрофы рода Azospirillum способны к продукции фенолокисляющих ферментов, участвующих в биодеградации модельных препаратов лигнина и синтетических красителей (Никитина и соавт., 2010; Купряшина и соавт., 2012, 2015, 2020). Однако биотехнологическое использование азоспирилл имеет ряд ограничений, связанных со слабой устойчивостью бактерий к действию солнечной радиации, низких значений pH, высоких концентраций солей и тяжелых металлов. Процесс объединения носителя (твердого, жидкого или геля) с бактериальным штаммом имеет решающее значение для повышения устойчивости азоспирилл к лимитирующим факторам окружающей среды.

Целью данного исследования было изучение возможности иммобилизации азоспирилл на носителях различной природы с сохранением метаболической активности.

МАТЕРИАЛЫ И МЕТОДЫ ИССЛЕДОВАНИЯ

Организмы и условия их культивирования. В качестве объекта исследования использован штамм Azospirillum brasilense SR80 из коллекции ризосферных микроорганизмов ИБФРМ РАН (http://collection.ibppm.ru). Культивирование бактерий проводили в колбах Эрленмейера (250 мл) на жидкой малатно-солевой среде следующего состава (г/л): KH₂PO₄–0.1; K₂HPO₄–0.4; NaCl — 0.1; Na₂MoO₄ · 7H₂O — 0.002; MgSO₄ · 7H₂O — 0.2; FeSO₄ · 7H₂O — 0.02; яблочная кислота — 5.0; NaOH — 1.7; NH₄Cl — 1.0; CaCl₂–0.02; pH 6.8. Среду стерилизовали в течение 30 мин при 121℃. Посевным материалом служила 12-часовая культура, выращенная на среде того же состава. Бактерии для исследования культивировали в термостате при температуре 37℃.

Иммобилизация нативных клеток азоспирилл. В качестве матриц для иммобилизации были выбраны вермикулит, альгинат и силикагель.

Иммобилизацию азоспирилл на поверхность твердофазного носителя (вермикулит) проводили в плоскодонных колбах объемом 50 мл. Был выбран вермикулит фракцией 2 мм марки “Вермисил”, который производится на основе природного минерала, следующего состава:

((Na_0.21,K_0.39,Mg_0.19,Ca_0.13) · 6H₂O)(Mg₅,Fe⁺²_0.2,Fe⁺³_0.8)[Si_5.5,Al_2.5, O₂₀](OH)₄,

образующегося в результате выветривания магнезиально-железистых слюд. Известно, что вермикулит обеспечивает активную микробную колонизацию, быстрое образование биопленки и ее адаптацию к различным видам загрязнений и природным условиям (Кобзев и соавт., 2001). На первом этапе в стерильных условиях 1 г носителя смешивали с 20 мл клеточной суспензии (ОП₆₀₀ = 1.0) в синтетической среде. Сорбцию осуществляли в статических условиях в течение 2 сут при температуре 28℃. Для интенсификации процесса колбы переносили в холодильник, дальнейшую сорбцию вели 1 сут при температуре ‒4℃. Процесс адсорбции бактериальных клеток контролировали нефелометрически (при длине волны 600 нм). Для дальнейшего исследования неадсорбированные клетки трижды отмывали фосфатно-солевым буфером (рН 6.9). Взвесь осаждали центрифугированием, вермикулит с прикрепленными клетками азоспирилл хранили при температуре ‒4℃.

Иммобилизацию на активированном силикагеле проводили в плоскодонных колбах объемом 50 мл. К 2.5 г твердофазного носителя в стерильных условиях вносили 5 мл клеточной суспензии (ОП₆₀₀ = 1.0) в синтетической среде, культивировали в течение 30 мин при комнатной температуре в статических условиях; неадсорбированные клетки трижды отмывали фосфатно-солевым буфером (рН 6.9) (Максимова, Максимов, 2018).

Иммобилизацию в альгинатный гидрогель проводили по следующей схеме: центрифугированием осаждали 2-сут бактериальную культуру, 1 г биомассы ресуспендировали в 5 мл фосфатно-солевого буфера (рН 6.9) и добавляли к 50 мл стерильного раствора 5% альгината натрия, перемешивали в течение 30 мин при комнатной температуре. Альгинатные шарики полимеризовали внесением получившейся суспензии в раствор 0.2 M CaCl₂. Полученные препараты отмывали и хранили в условиях бытового холодильника при 4℃ в чистом растворе 0.2 M CaCl₂.

Оценка жизнеспособности бактериальных клеток, иммобилизованных на различных носителях. Качественно наличие жизнеспособных иммобилизованных на различных носителях клеток азоспирилл подтверждали высевом полученных образцов на плотную малатно-солевую среду.

Кроме того, жизнеспособность бактериальных клеток, иммобилизованных на различных носителях, оценивали стандартным резазурин-тестом с незначительными модификациями (Rampersad, 2012). Резазурин (входящий в состав коммерческого реагента AlamarBlue) восстанавливается ферментами живых бактериальных клеток с продукцией флуоресцирующего продукта — резоруфина, выход которого коррелирует с метаболической активностью (Rampersad, 2012). Для построения калибровочной кривой в лунках 96-луночного планшета делали серию двойных разведений суспензии бактерий в фосфатно-солевом буфере начиная с ОП₆₀₀ = 0.5, объемом по 50 мкл. Затем в лунки добавляли 100 мкл рабочего раствора AlamarBlue (“Sigma”, США) с концентрацией 0.01 г/л, приготовленного на фосфатно-солевом буфере. Образцы инкубировали при температуре 28℃ в течение 24 ч. Мониторинг дыхательной активности иммобилизованных бактерий проводили в 24-луночных культуральных полистироловых планшетах. Для этого в отдельные лунки вносили по 1 и 2 мг носителей с бактериями (опытные образцы) и без бактерий (отрицательный контроль). Флуориметрический анализ проводили на спектрофлуориметре Cary Eclipse (“Agilent”, США). Значения интенсивности флуоресценции экспериментальных и контрольных образцов нормировались на бланк (раствор резазурина в фосфатно-солевом буфере, рН 6.9).

Анализ эффективности иммобилизации. С использованием метода серийных разведений проводили учет клеток до и после иммобилизации на носители. Количество выросших колоний выражали общим числом колониеобразующих единиц (КОЕ) (Максимова, Максимов, 2018).

Степень адсорбции бактериальных клеток вычисляли по формуле:

S = (S_исх — S_равн) × 100% / S_исх,

где S — степень адсорбции, %; S_исх — оптическая плотность суспензии до иммобилизации; S_равн — оптическая плотность после иммобилизации.

Степень инкапсуляции бактериальных клеток в гранулах вычисляли по формуле:

A = (m₁ / (m₂ + m₃)) × 100%,

где A — степень инкапсуляции, %; m₁ — масса альгинатных шариков после иммобилизации; m₂ — масса бактериальных клеток, использованных при иммобилизации, m₃ — масса альгината.

Сканирующая электронная микроскопия (СЭМ). Исследования поверхностной морфологии носителей, иммобилизованных на них бактерий, а также отдельных бактериальных клеток, осуществляли на базе лаборатории диагностики наноматериалов и структур ОНИ НС и БС Саратовского национального исследовательского государственного университета имени Н. Г. Чернышевского с использованием растрового электронного микроскопа (ЭМ) высокого разрешения Mira\\LMU (“Tescan”, Чехия). Пробоподготовку осуществляли следующим образом. Образцы фиксировали 1.5% глутаровым альдегидом (ГА), приготовленном на 10 мМ фосфатно-солевом буфере (рН 7.4) в течение 12 ч при температуре ‒4℃. Затем трижды промывали от ГА буфером с выдержкой по 10‒15 мин и проводили постфиксацию 1% ОsO₄ в течение 2 ч при температуре ‒4℃. Далее проводили дегидратацию образцов этанолом: 30% — 2-кратно с выдержкой по 10 мин, в 50% — 2-кратно с выдержкой по 10 мин, в 70% — 2-кратно с выдержкой по 10 мин, в 90% — 2-кратно с выдержкой по 10 мин, в 100% — однократно с выдержкой 10 мин; на последнем этапе сушили в 100% ацетоне. Затем образцы наносили на кремниевую липкую ленту. Непосредственно перед измерением образцы напыляли золотом на установке Emitech K450X (“Quorum Technologies Ltd”, Великобритания), съемку ЭМ-изображений производили с ускоряющим напряжением 20 кВ.

Определение полифенолоксидазной активности. Ферментативную активность детектировали спектрофотометрически по скорости окисления 2,6-диметоксифенола (“Acros Organics”, США; ε = 30.5 мM^-1 cм^-1) при длине волны 468 нм (ε = 30.5 мM^-1 cм^-1) (Paszczynski, Crawford, 1988). Состав реакционной смеси (2 мл): 50 мМ Na-тартратный буфер (pH 4.5), 1 мМ 2,6-диметоксифенол, образец (500 мкл). За единицу активности принимали количество фермента, катализирующего превращение 1 мкМ субстрата за 1 мин. Удельную активность выражали в единицах на 1 мг белка. О содержании белка судили по количественной реакции с реактивом Бредфорд (Bradford, 1976).

Для сравнительного анализа уровня активности иммобилизованных на вермикулите азоспирилл со свободными клетками в экспериментальные колбы с малатно-солевой средой и фосфатно-солевым буфером вносили клетки в эквивалентных концентрациях (3×10⁷ кл./мл). Измерения проводили в одинаковых условиях инкубации, уровень активности выражали в единицах на 1 мл инкубационной смеси.

Статистическая обработка результатов. Все эксперименты проводили минимум в трех повторностях в трех независимых экспериментах. При оценке полученных результатов использовали метод расчета стандартного отклонения среднего арифметического с использованием программы Microsoft Office Excel 2010; данные имеют соответствующие доверительные интервалы при уровне доверительной вероятности 0.95.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Получение иммобилизованных клеток азоспирилл. В данной работе нами была проанализирована возможность иммобилизации бактерий рода Azospirillum на примере штамма A. brasilense SR80 на 3 матрицах: силикагель, вермикулит и альгинатный гель.

При иммобилизации живых бактериальных клеток часто используют метод адсорбции, то есть иммобилизации клеток на поверхности носителя при отсутствии диффузионного барьера (Ившина и соавт., 1995). Если в биотехнологии используют растущие культуры, то в этом случае адсорбция является первым этапом образования биопленки и происходит на стадии инокуляции твердого субстрата (Максимов и соавт., 2007). В качестве твердофазной подложки для иммобилизации клеток азоспирилл методом адсорбции нами был выбран вермикулитовый сорбент. Стандартная методика проведения иммобилизации, включающая инкубацию вермикулита с бактериальной суспензией, показала низкие значения адсорбции клеток (табл. 1), хотя количество клеток в исходной суспензии составляло 3×10⁸ кл./мл. Основываясь на данных литературы (Лейкин и соавт., 2009), была проведена интенсификация первого этапа иммобилизации, включающая инкубацию при –4℃, что позволило повысить степень адсорбции в 1.5 раза.

Из табл. 1 видно, что вермикулит, используемый в качестве матрицы, характеризуется высокой степенью адгезии по отношению к клеткам азоспирилл. При этом стоит отметить, что в присутствии сорбента не отмечалось резкого снижения роста бактериальной культуры, даже в элюате (неадсорбированные клетки) титр бактериальных клеток был достаточно высок, что свидетельствует об отсутствии ингибирующего действия сорбента на размножение бактерий.



Таблица 1. Степень адсорбции бактериальных клеток на вермикулите

Образец	Адсорбция, %	КОЕ элюата, кл./мл
1 этап иммобилизации	55.28 ± 2.3	(3.5 ± 0.6) ×105
2 этап иммобилизации, интенсификация, ‒4C	82.19 ± 1.7	(2.3 ± 0.35) ×105



Мы использовали метод “мягкой” иммобилизации, основанный на включении микробных клеток в альгинатный гель. Альгинат — это наиболее часто используемая матрица, для инкапсуляции ризосферных бактерий, поскольку он биоразлагаем, нетоксичен и биосовместим (Gombotz, Wee, 2012; He et al., 2019). В результате поэтапной иммобилизации были получены шарики Ca-альгинатного гидрогеля с включенными в их структуру бактериальными клетками. Как видно из представленных данных, плотная структура геля (5%) позволила предотвратить естественное вымывание клеток из толщи шарика (о чем свидетельствуют низкие значения КОЕ элюата) и обеспечить высокую степень инкапсуляции (табл. 2).



Таблица 2. Характеристика Ca-альгинатных шариков с иммобилизованными азоспириллами

Размер шариков, мм	Степень инкапсуляции, %	КОЕ, кл./шарик	КОЕ элюата, кл./мл
2‒4	82.19 ± 1.7	(3 ± 0.4) × 107	210



При получении иммобилизованных клеток азоспирилл методом ковалентного связывания с активированным силикагелем, мы столкнулись с проблемой: титр клеток элюата после иммобилизации свидетельствовал, что эффективность иммобилизации крайне мала.

Для подтверждения того, что процесс иммобилизации прошел эффективно, и бактериальные клетки находятся на/в носителе, а также сохранили свою жизнеспособность, были проведены дальнейшие исследования.

Оценка жизнеспособности бактериальных клеток, иммобилизованных на различных носителях. Для выявления жизнеспособных клеток, носители с иммобилизованными азоспириллами раскладывали на поверхность агаризованной малатно-солевой среды в чашках Петри, проводили культивирование и отмечали образование бактериальных колоний рядом с препаратами (рис. 1).



Рис. 1. Оценка жизнеспособности клеток азоспирилл, иммобилизованных на различные носители при высеве на плотную питательную среду: а — Ca-альгинатные шарики; б — вермикулит; в — силикагель



С помощью резазурин-теста была оценена метаболическая активность азоспирилл, находящихся в суспензионном и иммобилизованном состоянии (рис. 2). Результаты измерения респираторной активности опытных образцов (иммобилизованных клеток) свидетельствуют о наличии жизнеспособных клеток на носителях альгинатных шариков и вермикулите, и полном ее отсутствии на силикагеле.

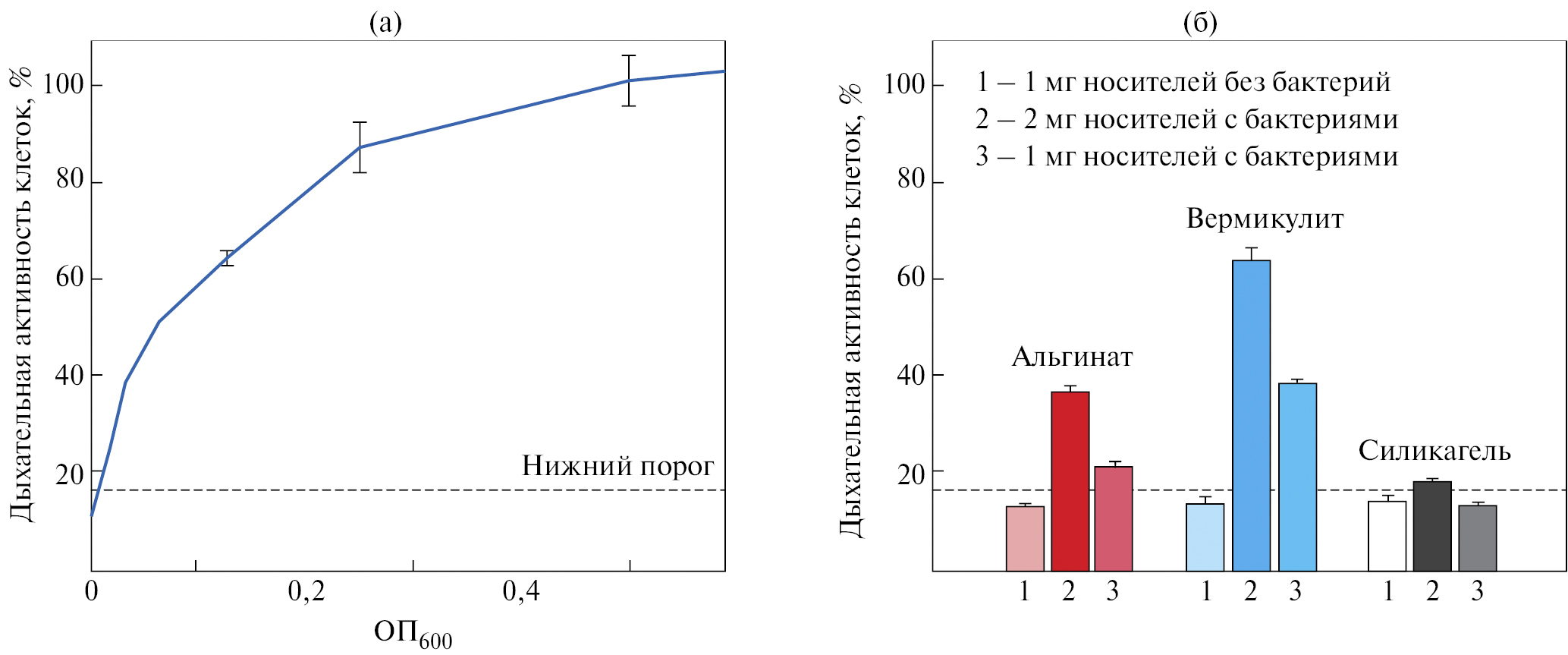

Рис. 2. Относительная дыхательная активность суспензии бактерий (а ‒ калибровочная кривая) и иммобилизованных бактерий (б) на трех типах носителей: альгинатных шариках, вермикулите и силикагеле. Нижний порог определен по базовой линии (сигнал/шум). За 100% принята дыхательная активность суспензии бактерий с ОП₆₀₀ = 0



Оценка морфофизиологического состояния клеток в иммобилизованном состоянии. Далее полученные препараты анализировали с применением сканирующей электронной микроскопии. Оценивали распределение клеток и их морфологию на поверхности сорбента и внутри матрицы. На рис. 3 представлен внешний вид используемых носителей.



Рис. 3. СЭМ-изображения Ca-альгинатных шариков (а), вермикулита (б) и силикагеля (в), иммобилизованных клетками азоспирилл



Вермикулит и силикагель представляли собой образования неправильной формы. На поверхности силикагеля отмечалось незначительное присутствие мелких частиц. Поверхность вермикулита имела пористую, пластинчатую структуру. Как видно из СЭМ-изображений, Ca-альгинатные шарики обладали сферической формой, имели компактную внешнюю структуру с относительно гладкой поверхностью без явных повреждений матрицы, диаметр гранул составлял около 1 мм (после дегидратации) (рис. 3а). Внутренняя структура иммобилизованных азоспириллами Ca-альгинатных шариков, а также контрольных, без включения бактерий в их структуру, представлены на рис. 4а. На СЭМ-изображении отчетливо видны альвеолоподобные структуры, каналы и поры; подобная морфология увеличивает полезную площадь соприкосновения клеток с субстратом и оказывает положительное влияние на рост бактерий. В толще геля бактериальные клетки расположены однородно и имеют целостную структуру.



Рис. 4. СЭМ-изображения структуры Ca-альгинатных шариков (а), вермикулита (б) и силикагеля (в), контрольных (1) и иммобилизованных клетками азоспирилл (2)



На СЭМ-изображениях иммобилизованных частиц вермикулита также детектировались бактерии. Нами был отмечен различный характер прикрепления азоспирилл к поверхности вермикулита: визуализировались как единичные клетки, так и их скопления, заключенные в общий матрикс. На микрофотографиях отчетливо видны жгутики и пили.

На поверхности частиц силикагеля нам не удалось обнаружить присутствие прикрепленных бактериальных клеток (рис. 4в), что согласуется с данными резазурин-теста (рис. 2).

Полифенолоксидазная активность препаратов иммобилизованных азоспирилл. На следующем этапе исследования нами был проведен анализ метаболической эффективности иммобилизации азоспирилл, а именно исследован уровень полифенолоксидазной активности иммобилизованных клеток в сравнении с суспензионными. Как видно из представленного графика (рис. 5), были выявлены различия в удельной активности полифенолоксидазы свободными и иммобилизованными клетками.

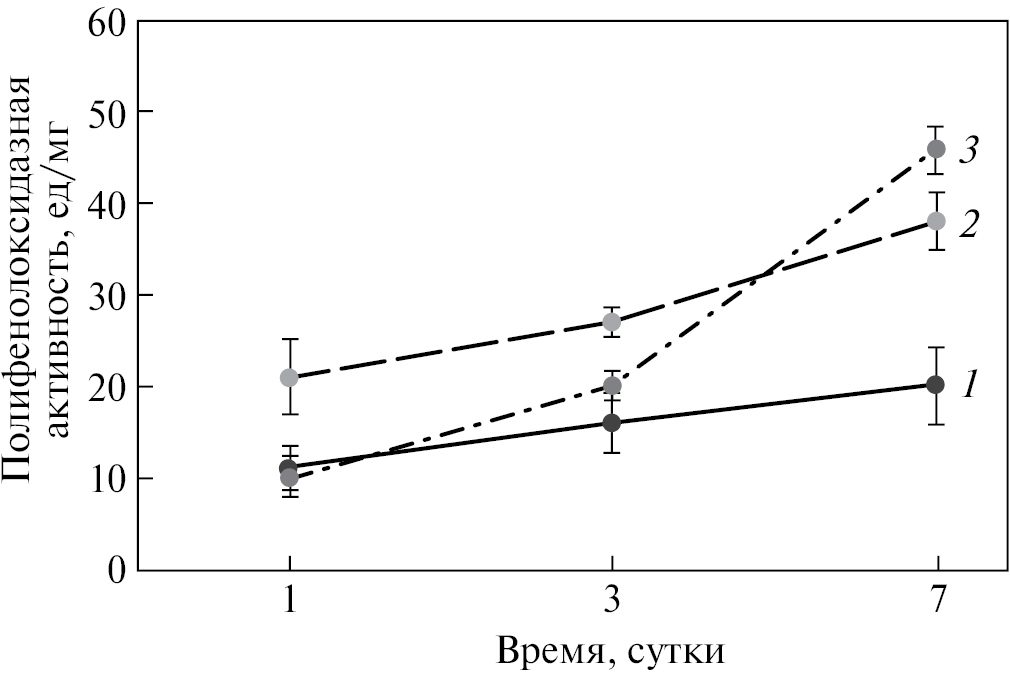

Рис. 5. Изменение удельной активности полифенолоксидазы суспензионных (1), иммобилизованных на вермикулите (2) и на альгинатных шариках (3) клеток A. brasilense SR80



С увеличением времени инкубации метаболическая активность иммобилизованных клеток возрастала. Так, активность полифенолоксидазы в среде с иммобилизованными на вермикулит клетками увеличилась в 3.5 раза, а инкапсулированных в альгинатный гидрогель — в 4.5 раза по сравнению с данными первых суток культивирования. Стоит отметить, что полифенолоксидазная активность суспензионных клеток на 7 сут выращивания была значительно ниже иммобилизованных (рис. 5). В ходе эксперимента отмечено “высвобождение” клеток с поверхности вермикулита и толщи Ca-альгинатного гидрогеля, о чем свидетельствовало увеличение титра свободных клеток в среде. Хранение в течение 6 мес. при 4℃ иммобилизованных на вермикулите клеток азоспирилл снижало их ферментативную активность в сравнении с измеренной в начале эксперимента на 19 ± 5%, а при использовании в качестве матрицы альгинатного геля — на 30 ± 5%. Активность суспензионных клеток при аналогичных условиях хранения не обнаруживалась.

Таким образом, с использованием приемов, основанных на физическом и химическом связывании, проведены исследования по иммобилизации клеток бактерий рода Azospirillum. Показана возможность иммобилизации азоспирилл на носителях различной природы с сохранением метаболической активности. Установлено, что использование методик иммобилизации, предложенных в работе, позволяет получить клетки азоспирилл с увеличенной ферментативной активностью. Получены и частично охарактеризованы инкапсулированные в альгинатный гидрогель и иммобилизованные на вермикулите клетки A. brasilense SR80. Использование иммобилизованных ризобактерий активно внедряется в сельскохозяйственную практику, поскольку инкапсулированные клетки могут медленно высвобождаться в почву, обеспечивая более высокую эффективность инокулята в долгосрочной перспективе (John et al., 2011; Cesari et al., 2020). В связи с этим полученные данные представляются перспективными для дальнейшего использования в практических разработках.

ФИНАНСИРОВАНИЕ

Работа выполнена при поддержке Министерства науки и высшего образования РФ (№ госрегистрации темы 121031100266–3).

БЛАГОДАРНОСТИ

Авторы выражают признательность заведующему лабораторией диагностики наноматериалов и структур ОНИ НС и БС Саратовского национального исследовательского государственного университета имени Н. Г. Чернышевского Захаревичу А. М.

СОБЛЮДЕНИЕ ЭТИЧЕСКИХ СТАНДАРТОВ

Настоящая статья не содержит результатов исследований, в которых в качестве объектов использовались люди или животные.

КОНФЛИКТ ИНТЕРЕСОВ

Авторы заявляют об отсутствии конфликта интересов.
