Получение наноструктур Bi на подложках Si методом термического испарения

Обложка

Цитировать

Полный текст

Открытый доступ Открытый доступ
Доступ закрыт Доступ предоставлен
Доступ закрыт Только для подписчиков

Аннотация

Низкоразмерные структуры висмута получены на подложках Si(110) методом термического испарения в атмосфере аргона при времени осаждения 10–20 с. Размеры и плотность распределения нано- и микрокристаллов Bi определены с помощью компьютерной обработки электронных микрофотографий. Плотность нанокристаллов в 85–260 раз превышала плотность микрокристаллов. Увеличение времени осаждения Bi до 20 с способствовало снижению плотности нанокристаллов более чем в 2 раза при увеличении их размеров. С помощью рентгеноструктурного анализа выявлены оксидные слои на поверхности наноструктур Bi и подложках Si. Установлены уменьшение размеров нанокристаллов Bi и увеличение их плотности на подложках Si в сравнении с таковыми на подложках стеклоуглерода.

Полный текст

Доступ закрыт

Об авторах

Г. Н. Кожемякин

Луганский государственный университет им. Владимира Даля

Автор, ответственный за переписку.
Email: genakozhemyakin@mail.ru
Россия, Луганск

C. А. Кийко

Луганский государственный университет им. Владимира Даля

Email: genakozhemyakin@mail.ru
Россия, Луганск

А. В. Кийко

Луганский государственный университет им. Владимира Даля

Email: genakozhemyakin@mail.ru
Россия, Луганск

В. В. Артемов

Институт кристаллографии им. А.В. Шубникова Курчатовского комплекса кристаллографии и фотоники НИЦ “Курчатовский институт”

Email: genakozhemyakin@mail.ru
Россия, Москва

И. С. Волчков

Институт кристаллографии им. А.В. Шубникова Курчатовского комплекса кристаллографии и фотоники НИЦ “Курчатовский институт”

Email: genakozhemyakin@mail.ru
Россия, Москва

Список литературы

  1. Saikawa K. // J. Phys. Soc. Jpn. 1970. V. 29. P. 562. https://doi.org/10.1143/JPSJ.29.562
  2. Hofmann Ph. // Prog. Surf. Sci. 2006. V. 81. P. 191. https://doi.org/10.1016/j.progsurf.2006.03.001
  3. Эдельман В.С. // Успехи физ. наук. 1977. Т. 123. С. 257. https://doi.org/10.3367/UFNr.0123.197710d.0257
  4. Gonze X., Michenaud J.-P., Vigneron J.-P. // Phys. Rev. B. 1990. V. 41. P. 11827. https://doi.org/10.1103/physrevb.41.11827
  5. Hicks L.D., Harman T.C., Dresselhaus M.S. // Appl. Phys. Lett. 1993. V. 63. P. 3230. https://doi.org/10.1063/1.110207
  6. Lin Y.-M., Sun X., Dresselhaus M.S. // Phys. Rev. B. 2000. V. 62. P. 4610. https://doi.org/10.1103/physrevb.62.4610
  7. Zhang Z., Sun X., Dresselhaus M.S. et al. // Appl. Phys. Lett. 1998. V. 73. P. 1589. https://doi.org/10.1063/1.122213
  8. Heremans J., Thrush C.-M., Lin Y.-M. et al. // Phys. Rev. B. 2000. V. 61. P. 2921. https://doi.org/10.1103/physrevb.61.2921
  9. Heremans J., Thrush C.M., Morelli D.T. et al. // Phys. Rev. Lett. 2002. V. 88. P. 216801. https://doi.org/10.1103/physrevlett.88.216801
  10. Koroteev Yu.M., Bihlmayer G., Chulkov E.V. et al. // Phys. Rev. B. 2008. V. 77. P. 045428. https://doi.org/10.1103/PhysRevB.77.045428
  11. Dong F., Xiong T., Sun Y. et al. // Chem. Commun. 2014. V. 50. P. 10386. https://doi.org/10.1039/c4cc02724h
  12. Jiménez de Castro M., Cabello F., Toudert J. et al. // Appl. Phys. Lett. 2014. V. 105. P. 113102. https://doi.org/10.1063/1.4895808
  13. Ghobadi A., Hajian H., Gokbayrak M. et al. // Nanophotonics. 2019. V. 8. P. 823. https://doi.org/10.1515/nanoph-2018-0217
  14. Ozbay I., Ghobadi A., Butun B. et al. // Opt. Lett. 2020. V. 45. P. 686. https://doi.org/10.1364/OL.45.000686
  15. Cuadrado A., Toudert J., Serna R. // IEEE Photonics J. 2016. V. 8. P. 1. https://doi.org/10.1109/JPHOT.2016.2574777
  16. Tanaka A., Hatano M., Takahashi K. et al. // Surf. Sci. 1999. V. 433–435. P. 647. https://doi.org/10.1016/S0039-6028(99)00088-6
  17. Du H., Sun X., Liu X. et al. // Nat. Commun. 2016. V. 7. P. 10814. https://doi.org/10.1038/ncomms10814
  18. Liu X., Du H., Wang J. et al. // J. Phys.: Condens. Matter. 2017. V. 29. P. 185002. https://doi.org/10.1088/1361-648x/aa655a
  19. Kawakami N., Lin Ch.-L., Kawai M. et al. // Appl. Phys. Lett. 2015. V. 107. P. 31602. https://doi.org/10.1063/1.4927206
  20. Wang J., Wang X., Peng Q. et al. // Inorg. Chem. 2004. V. 43. P. 7552. https://doi.org/10.1021/ic049129q
  21. Zhong G., Zhou H., Zhang J. // Mater. Lett. 2005. V. 59. P. 2252. https://doi.org/10.1016/j.matlet.2005.02.074
  22. Wang Q., Jiang C., Cao D. et al. // Mater. Lett. 2007. V. 61. P. 3037. https://doi.org/10.1016/j.matlet.2006.10.069
  23. Кожемякин Г.Н., Брыль О.Е., Панич Е.А. и др. // Кристаллография. 2019. Т. 64. № 2. С. 308. https://doi.org/10.1134/S0023476119020188
  24. Герега В.А., Суслов А.В., Комаров В.А. и др. // Физика и техника полупроводников. 2022. Т. 56. Вып. 1. С. 42. https://doi.org/10.21883/FTP.2022.01.51810/26
  25. Takayama A., Sato T., Souma S. et al. // Phys. Rev. Lett. 2015. V. 114. P. 066402. https://doi.org/10.1103/PhysRevLett.114.066402
  26. Kozhemyakin G.N., Kovalev S.Y. // Adv. Mater. Lett. 2021. V. 12. № 7. P. 21071646. https://doi.org/10.5185/amlett.2021.071646
  27. Otsu N. // IEEE Trans. Syst. Man. Cyber. 1979. V. 9. P. 62. https://doi.org/10.1109/tsmc.1979.4310076
  28. Кожемякин Г.Н., Кийко А.В., Кийко С.А. и др. // Металлы. 2021. № 1. С. 79. https://doi.org/10.1134/S0036029521010079
  29. Физические величины: Справочник / Под ред. Григорьева И.С., Мейлихова Е.З. М.: Энергоатомиздат, 1991. 1232 с.

Дополнительные файлы

Доп. файлы
Действие
1. JATS XML
2. Рис. 1. СЭМ-изображение нано- и микрокристаллов Bi на подложке Si(110) при времени осаждения 15 с (а); нанокристалл Bi ромбоэдрической формы (б).

Скачать (321KB)

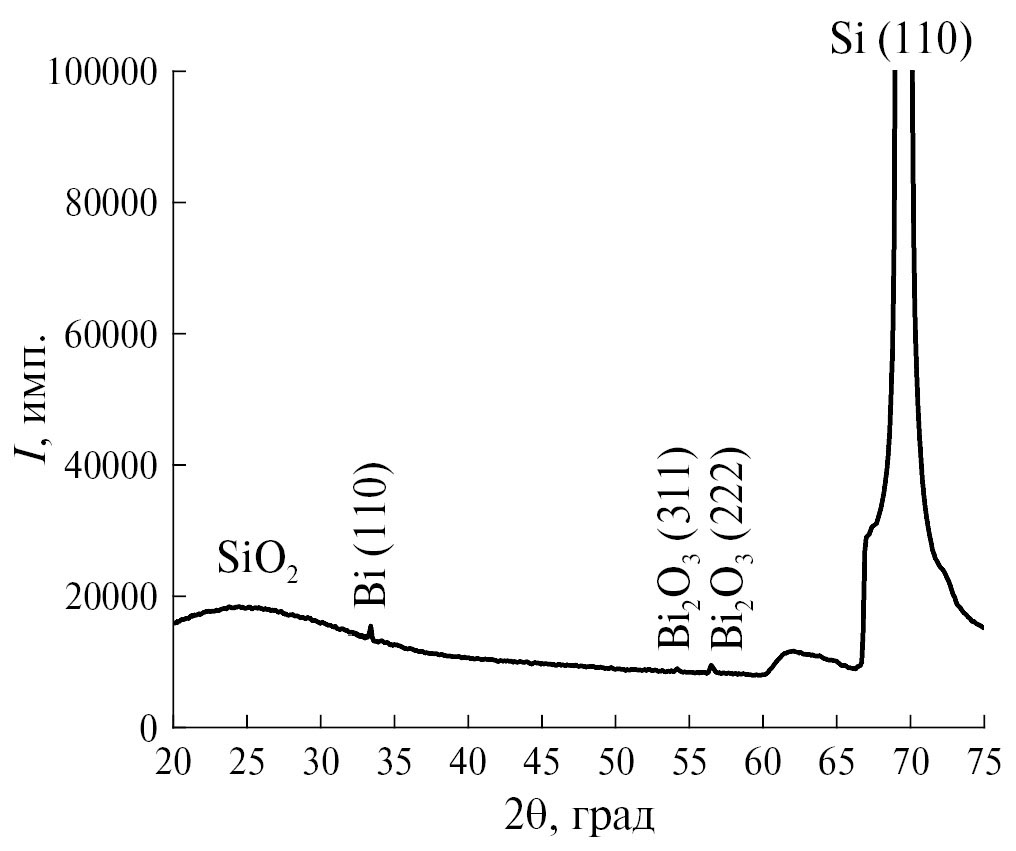

3. Рис. 2. Дифрактограмма нано- и микрокристаллов Bi при времени осаждения 20 с.

Скачать (80KB)

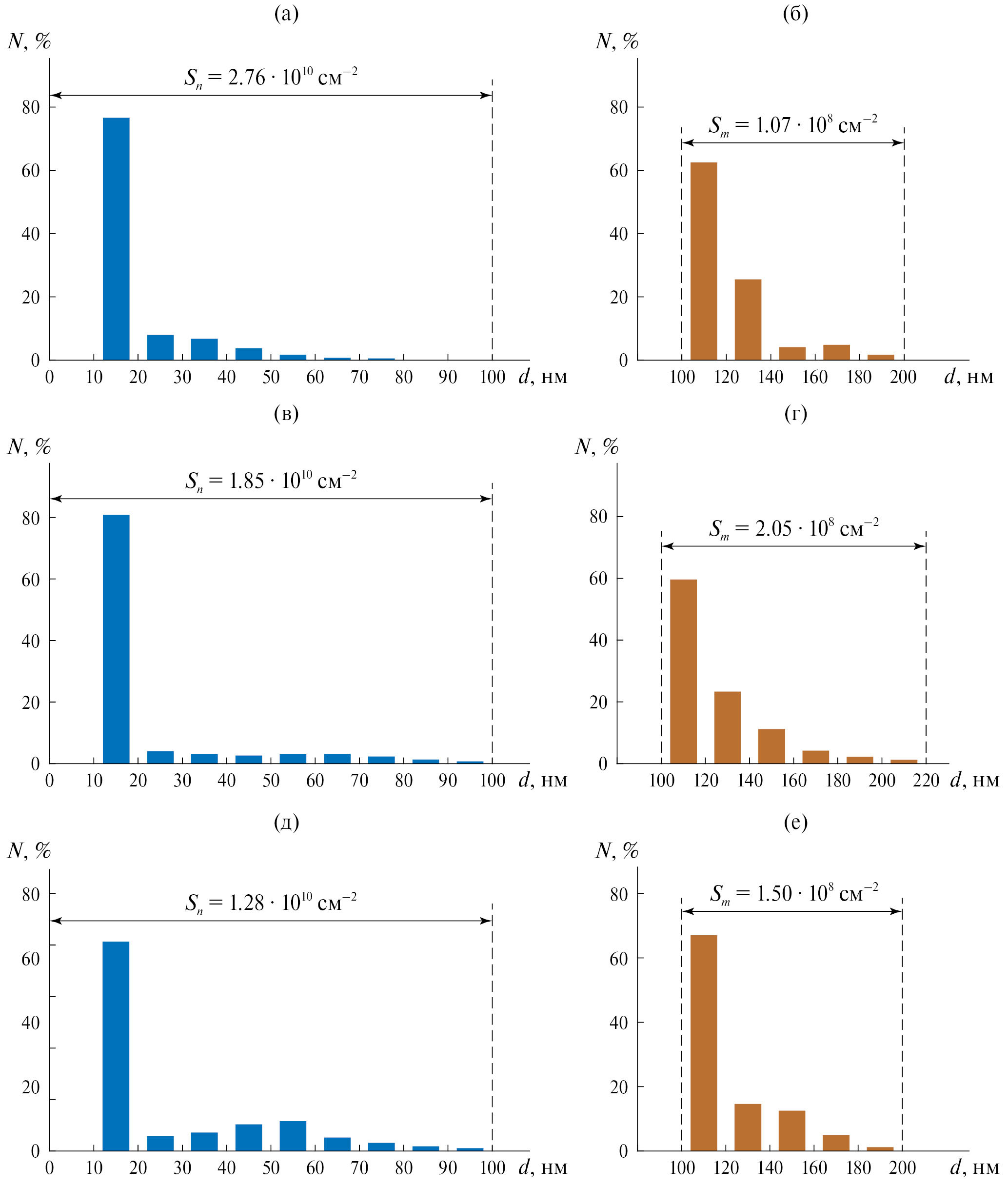

4. Рис. 3. Относительное количество (N) нано- и микрокристаллов Bi при времени осаждения: а, б – 10, в, г – 15, д, е – 20 с.

Скачать (250KB)

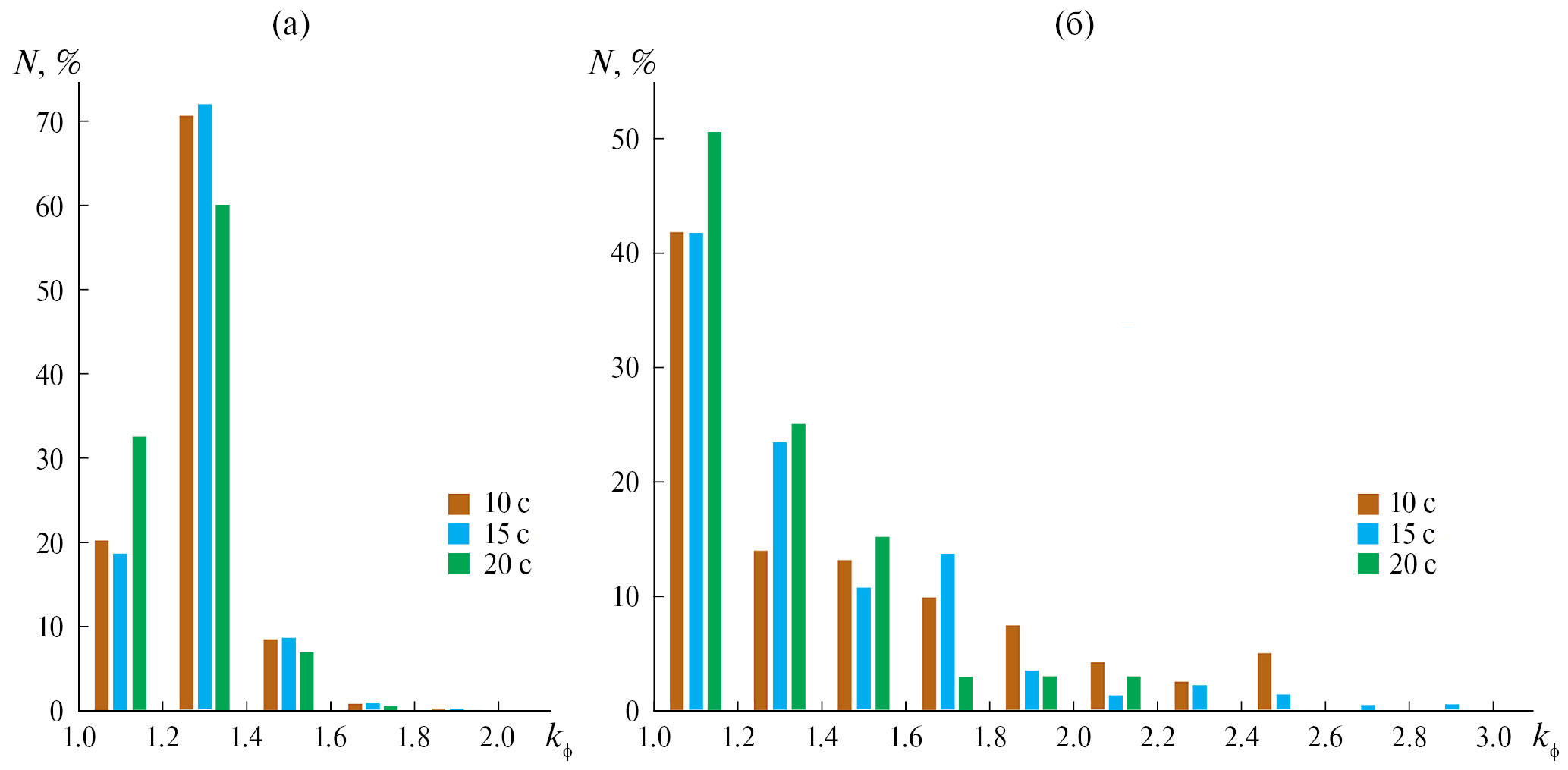

5. Рис. 4. Зависимость относительного количества (N) нанокристаллов (а) и микрокристаллов (б) Bi от коэффициента формы kф.

Скачать (127KB)

© Российская академия наук, 2024

Согласие на обработку персональных данных с помощью сервиса «Яндекс.Метрика»

1. Я (далее – «Пользователь» или «Субъект персональных данных»), осуществляя использование сайта https://journals.rcsi.science/ (далее – «Сайт»), подтверждая свою полную дееспособность даю согласие на обработку персональных данных с использованием средств автоматизации Оператору - федеральному государственному бюджетному учреждению «Российский центр научной информации» (РЦНИ), далее – «Оператор», расположенному по адресу: 119991, г. Москва, Ленинский просп., д.32А, со следующими условиями.

2. Категории обрабатываемых данных: файлы «cookies» (куки-файлы). Файлы «cookie» – это небольшой текстовый файл, который веб-сервер может хранить в браузере Пользователя. Данные файлы веб-сервер загружает на устройство Пользователя при посещении им Сайта. При каждом следующем посещении Пользователем Сайта «cookie» файлы отправляются на Сайт Оператора. Данные файлы позволяют Сайту распознавать устройство Пользователя. Содержимое такого файла может как относиться, так и не относиться к персональным данным, в зависимости от того, содержит ли такой файл персональные данные или содержит обезличенные технические данные.

3. Цель обработки персональных данных: анализ пользовательской активности с помощью сервиса «Яндекс.Метрика».

4. Категории субъектов персональных данных: все Пользователи Сайта, которые дали согласие на обработку файлов «cookie».

5. Способы обработки: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (доступ, предоставление), блокирование, удаление, уничтожение персональных данных.

6. Срок обработки и хранения: до получения от Субъекта персональных данных требования о прекращении обработки/отзыва согласия.

7. Способ отзыва: заявление об отзыве в письменном виде путём его направления на адрес электронной почты Оператора: info@rcsi.science или путем письменного обращения по юридическому адресу: 119991, г. Москва, Ленинский просп., д.32А

8. Субъект персональных данных вправе запретить своему оборудованию прием этих данных или ограничить прием этих данных. При отказе от получения таких данных или при ограничении приема данных некоторые функции Сайта могут работать некорректно. Субъект персональных данных обязуется сам настроить свое оборудование таким способом, чтобы оно обеспечивало адекватный его желаниям режим работы и уровень защиты данных файлов «cookie», Оператор не предоставляет технологических и правовых консультаций на темы подобного характера.

9. Порядок уничтожения персональных данных при достижении цели их обработки или при наступлении иных законных оснований определяется Оператором в соответствии с законодательством Российской Федерации.

10. Я согласен/согласна квалифицировать в качестве своей простой электронной подписи под настоящим Согласием и под Политикой обработки персональных данных выполнение мною следующего действия на сайте: https://journals.rcsi.science/ нажатие мною на интерфейсе с текстом: «Сайт использует сервис «Яндекс.Метрика» (который использует файлы «cookie») на элемент с текстом «Принять и продолжить».
