Thermodynamic Analysis of a Trinary Power Plant

Мұқаба

Дәйексөз келтіру

Толық мәтін

Ашық рұқсат Ашық рұқсат
Рұқсат жабық Рұқсат берілді
Рұқсат жабық Тек жазылушылар үшін

Аннотация

Combined-cycle plants operating on natural gas are today one of the most efficient and environmentally friendly energy systems. High energy efficiency and low specific emissions are achieved primarily due to the high average integral temperature of heat supply in the Brayton-Rankine cycle. In this case, the main sources of energy losses are heat losses in the condenser of a steam turbine unit and heat losses with the exhaust gases of the waste heat boiler. This work is devoted to the thermodynamic analysis of the transition from traditional binary cycles to trinary ones, in which, in addition to the gas and steam-water circuits, there is an additional circuit using a low-boiling coolant. Based on the results of the thermodynamic optimization of the structure and parameters of thermal circuits, it was established that the use of an organic Rankine cycle with R236ea freon to utilize the low-grade heat of exhaust gases of a power plant operating with a gas turbine GTE-160 allows achieving a net electrical efficiency of 51.3%, which is higher the efficiency of single-circuit CCGT units with similar initial parameters is by 2.2% and double-circuit CCGT units by 0.5%. The increased level of energy efficiency is due to an increase in the thermal efficiency of the steam turbine part due to the addition of low-pressure heaters, as well as the effective utilization of heat from exhaust gases in a circuit with a low-boiling coolant.

Толық мәтін

Рұқсат жабық

Авторлар туралы

V. Kindra

Moscow Power Engineering Institute

Хат алмасуға жауапты Автор.
Email: kindra.vladimir@yandex.ru
Ресей, Moscow

I. Komarov

Moscow Power Engineering Institute

Email: kindra.vladimir@yandex.ru
Ресей, Moscow

O. Zlyvko

Moscow Power Engineering Institute

Email: kindra.vladimir@yandex.ru
Ресей, Moscow

I. Maksimov

Moscow Power Engineering Institute

Email: kindra.vladimir@yandex.ru
Ресей, Moscow

M. Ostrovsky

Moscow Power Engineering Institute

Email: kindra.vladimir@yandex.ru
Ресей, Moscow

Әдебиет тізімі

  1. Okajima Y., Torigoe T., Mega M., Kuwabara M., Okaya N. Development of Advanced TBC for 1650°C Class Gas Turbine. ITSC2021. ASM International. 2021. С. 695–699.
  2. Morimoto K., Matsumura Y., Iijima T., Wakazono S., Kataoka M., Yuri M. Validation Results of 1650°C Class JAC Gas Turbine at T-point 2 Demonstration Plant. Mitsubishi Heavy Industries Technical Review. 2021. Т. 58. № 1. С. 12.
  3. Ольховский Г. Г. Наиболее мощные энергетические ГТУ (обзор) // Теплоэнергетика. 2021. № 6. С. 87–93.
  4. Киндра В.О., Наумов В. Ю., Скляр Н. С., Львов Д. Д., Максимов И. А. Тринарные энергетические циклы для высокоэффективного производства электроэнергии из ископаемого топлива // Новое в российской электроэнергетике. 2022. № 4. С. 7–25.
  5. Bălănescu D.-T., Homutescu V.-M. Performance analysis of a gas turbine combined cycle power plant with waste heat recovery in Organic Rankine Cycle. Procedia Manufacturing. – 2019. Т. 32. С. 520–528.
  6. Galashov N., Tsibulskiy S., Serova T. Analysis of the Properties of Working Substances for the Organic Rankine Cycle Based Database “REFPROP”. EPJ web of conferences. EDP Sciences. 2016. Т. 110. С. 01068.
  7. Галашов Н.Н., Цибульский С. А. Параметрический анализ схемы парогазовой установки с комбинацией трех циклов для повышения кпд при работе в северных газодобывающих районах // Изв. Томского политехнического университета. 2019. Т. 330. № 5. С. 44–55.
  8. Kindra V., Rogalev N., Osipov S., Zlyvko O., Naumov V. Research and Development of Trinary Power Cycles: 3. Inventions. Multidisciplinary Digital Publishing Institute. 2022. Т. 7. № 3. С. 56.
  9. Киндра В.О., Рогалев Н. Д., Рогалев А. Н., Наумов В. Ю., Сабанова Е. Н. Термодинамическая оптимизация низкотемпературных циклов для теплоэнергетики // Новое в российской электроэнергетике. Учредители: Информационное агентство “Энерго-пресс”. № 5. С. 6–30.
  10. Наумов В.Ю., Осипов С. К., Злывко О. В., Киндра В. О. Утилизация низкопотенциальной теплоты в углекислотных циклах Брайтона и Ренкина // Энергосбережение – теория и практика. 2022. С. 19–25.
  11. Vannoni A., Giugno A., Sorce A. Integration of a flue gas condensing heat pump within a combined cycle: Thermodynamic, environmental and market assessment. Applied Thermal Engineering. 2021. Т. 184. С. 116276.

Қосымша файлдар

Қосымша файлдар
Әрекет
1. JATS XML
2. Fig. 1. Schemes of the studied combined–cycle gas installations: EG – electric generator; C – air compressor; T – gas turbine; SH – superheater; Ev – evaporator; E – economizer; U – utilizer; D – drum; HPC, LPC - high and low pressure cylinder; D – deaerator; Cd – condenser; CP, FP, RP – condensation, feed and recirculation pumps; LPH – low pressure heaters; UC – utilization cycle; GCH – gas condensate heater

Жүктеу (378KB)

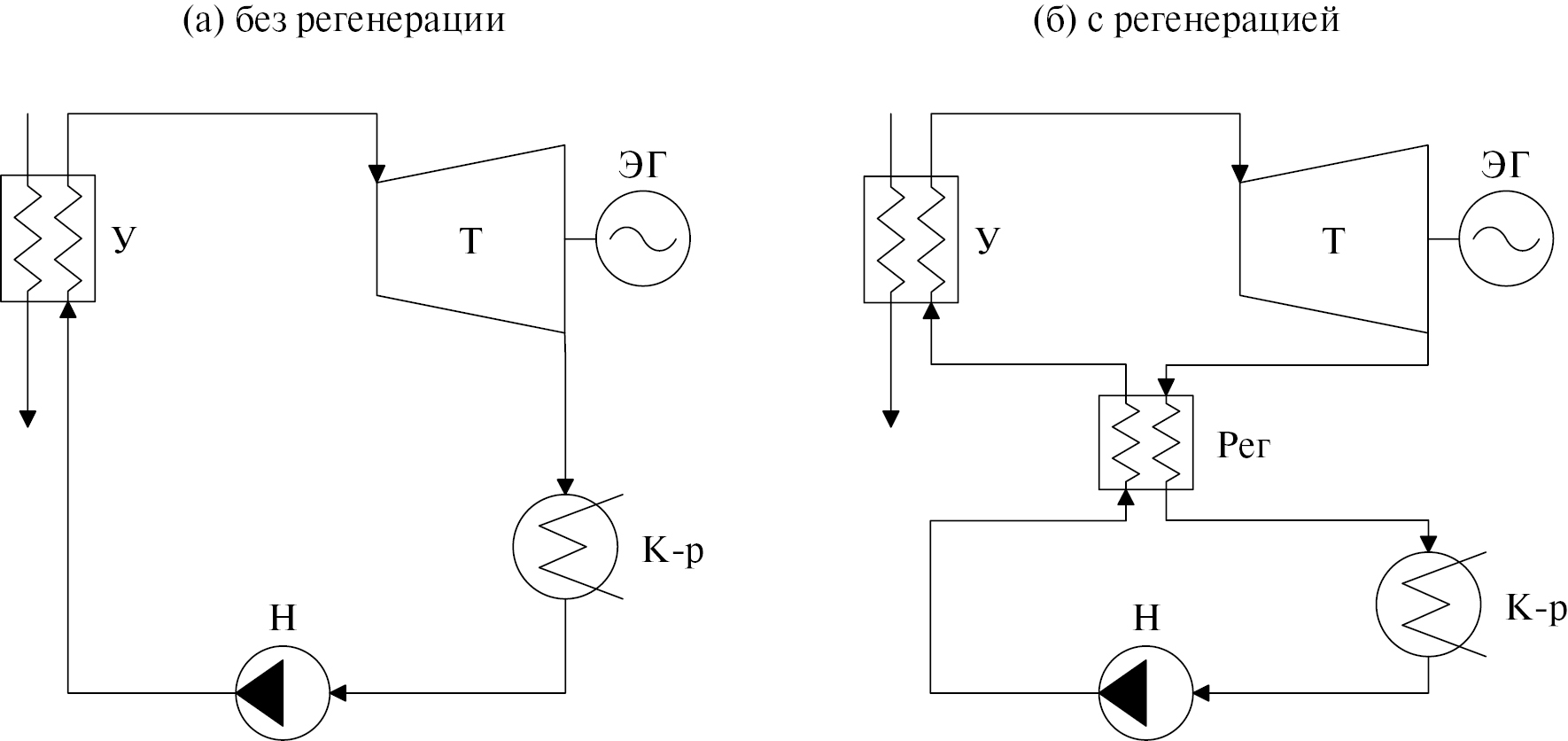

3. Fig. 2. Thermal schemes of the considered recycling plants: U – utilizer; T – turbine; K-r – condenser; H – pump; Reg – regenerator

Жүктеу (212KB)

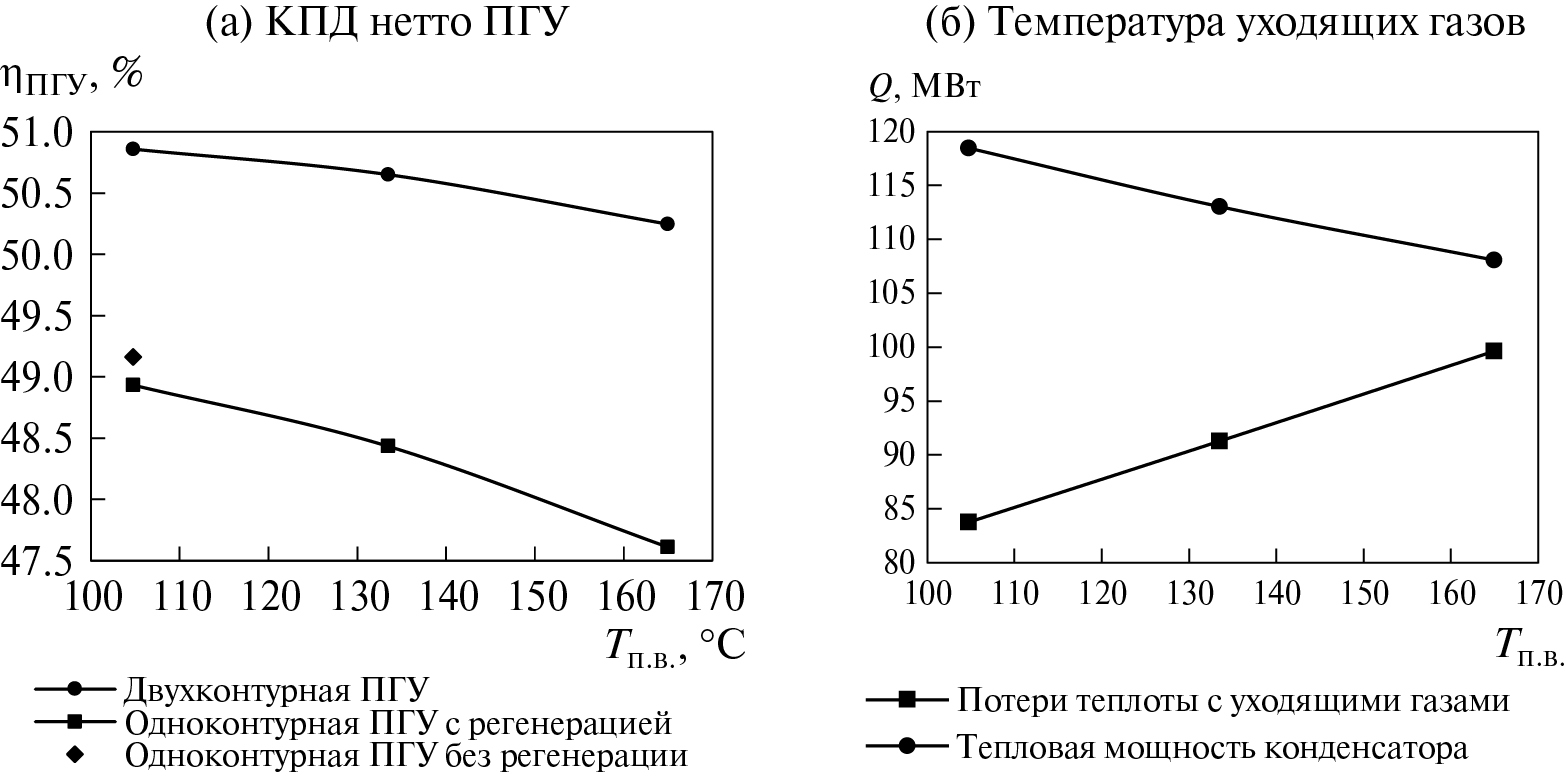

4. Fig. 3. Graphs of the dependence of the net efficiency of the CCGT and the power of heat losses in the CCGT on the temperature of the feed water

Жүктеу (277KB)

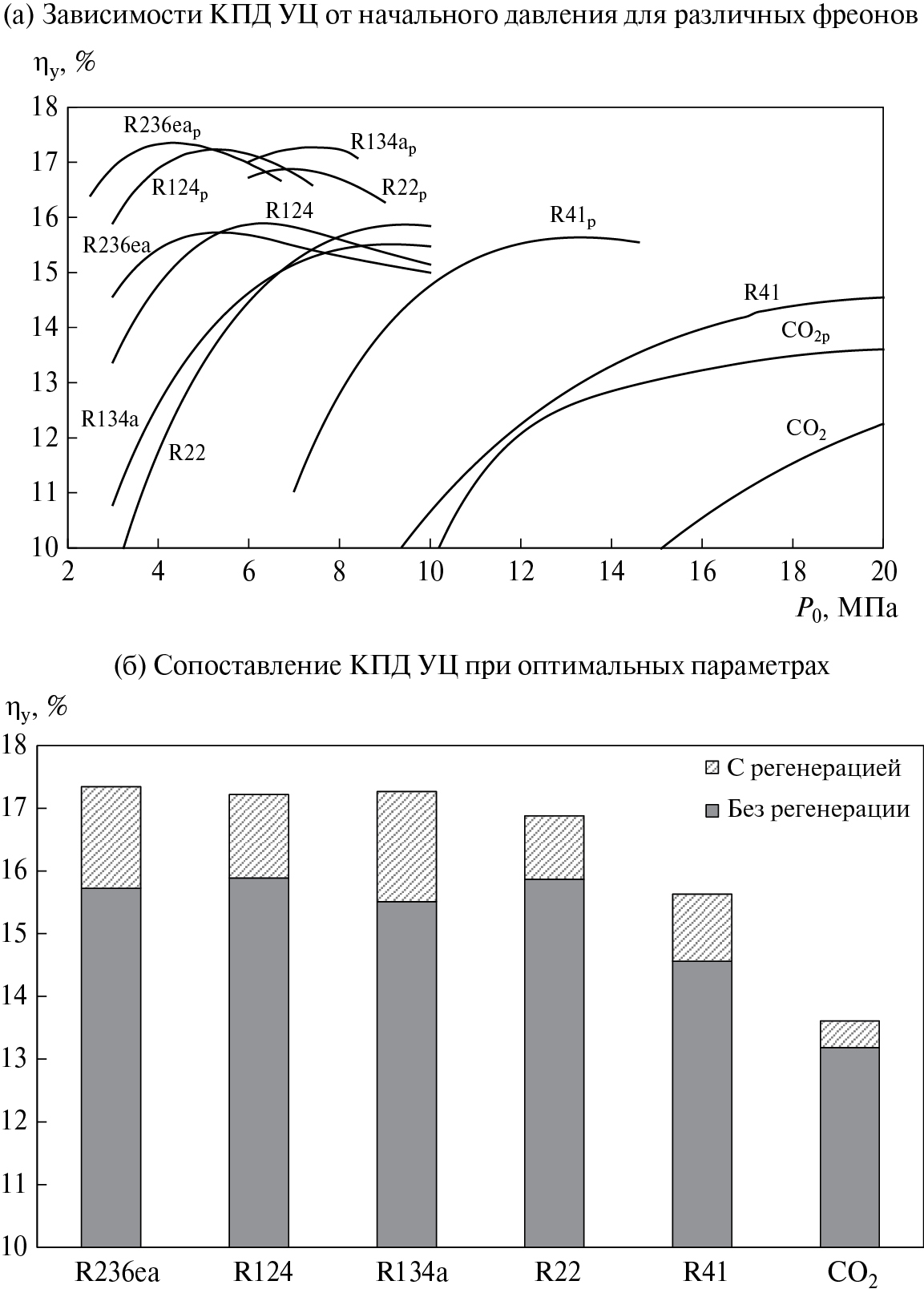

5. Fig. 4. Efficiency of various utilization cycles for a trinary power plant

Жүктеу (382KB)

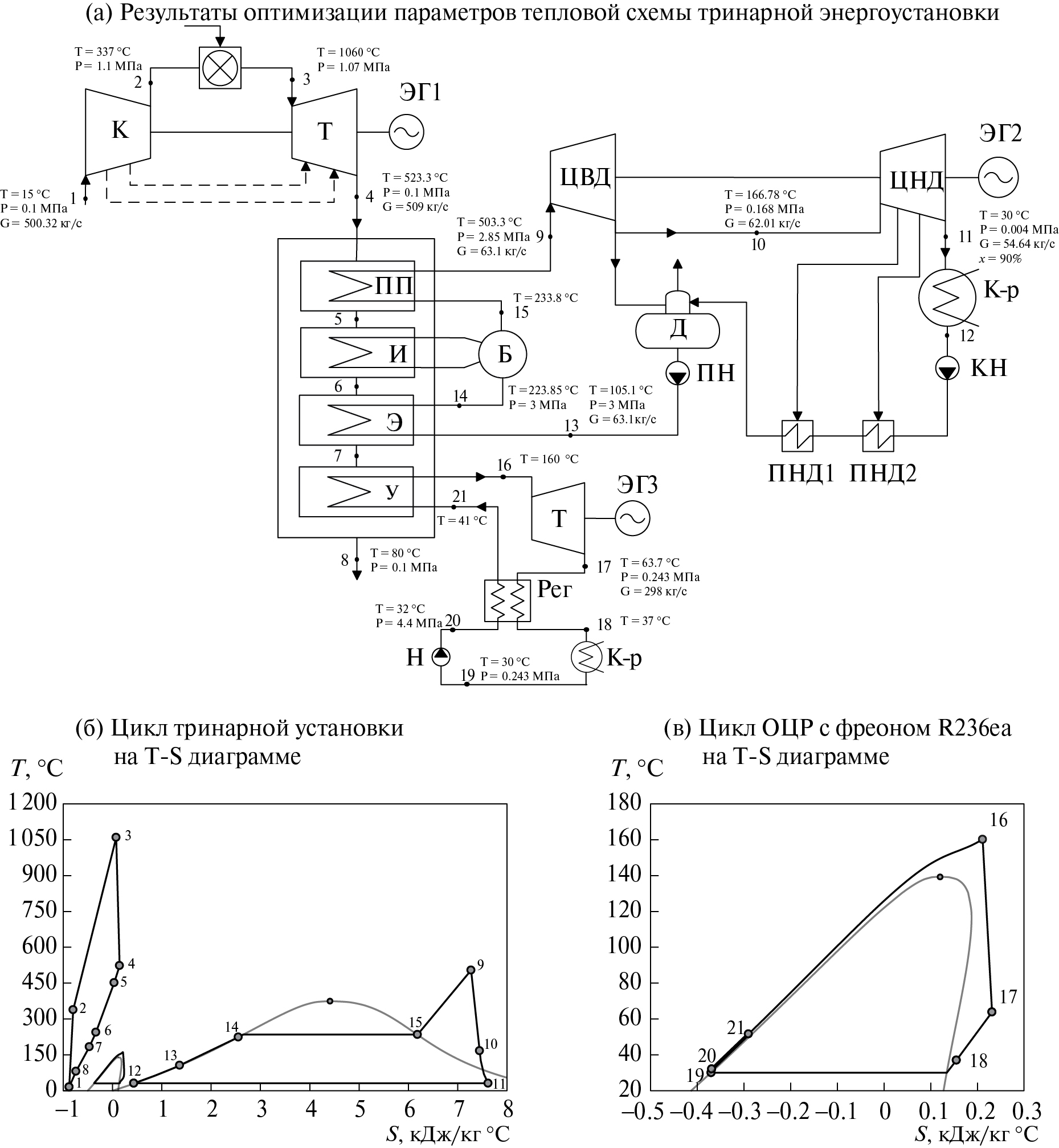

6. Fig. 5. The scheme of the drainage system and its cycle in the T-S diagram

Жүктеу (723KB)

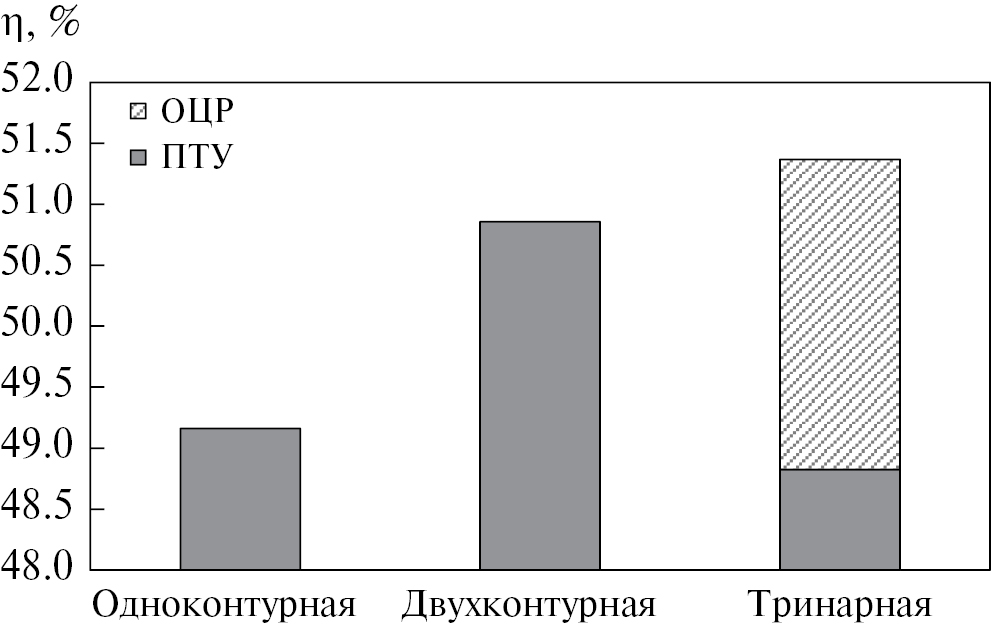

7. Fig. 6. Comparison of efficiency of combined cycle gas plants

Жүктеу (140KB)

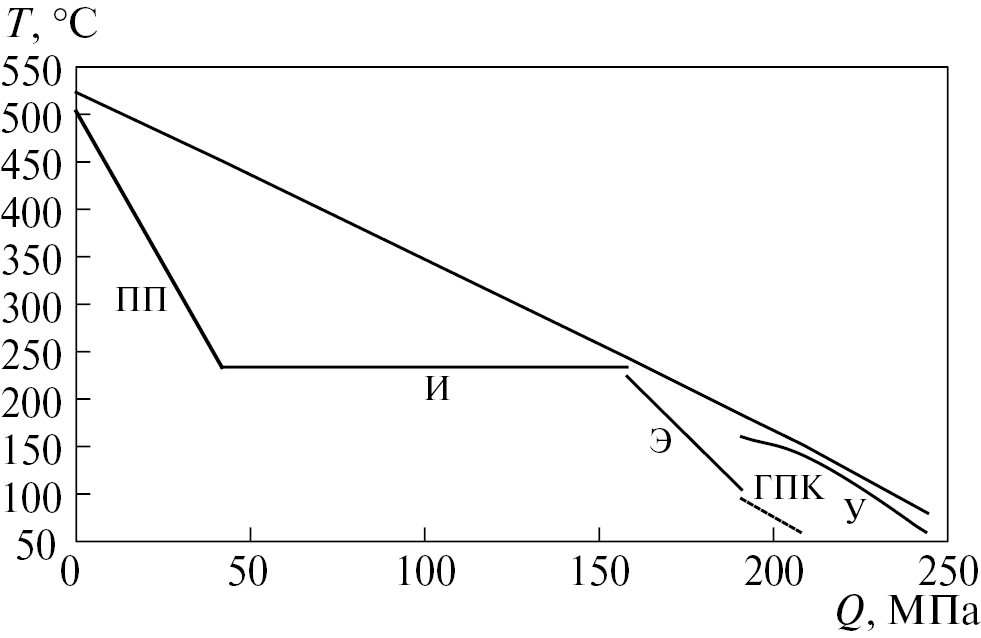

8. Fig. 7. T-Q diagram of a trinary installation with GTE-160

Жүктеу (120KB)

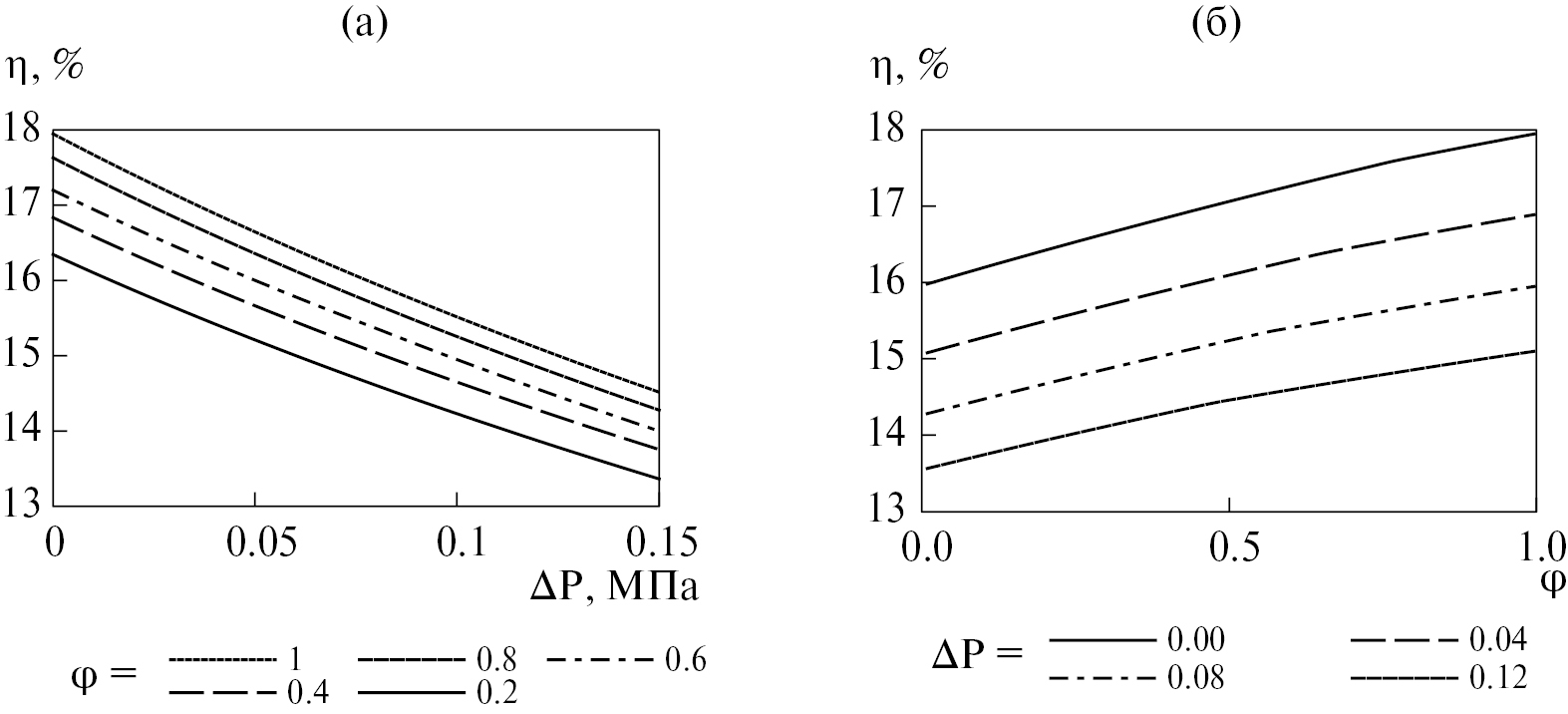

9. Fig. 8. Graph of the dependence of the net CRO efficiency on pressure losses in the regenerator (a) and the degree of regeneration (b)

Жүктеу (210KB)

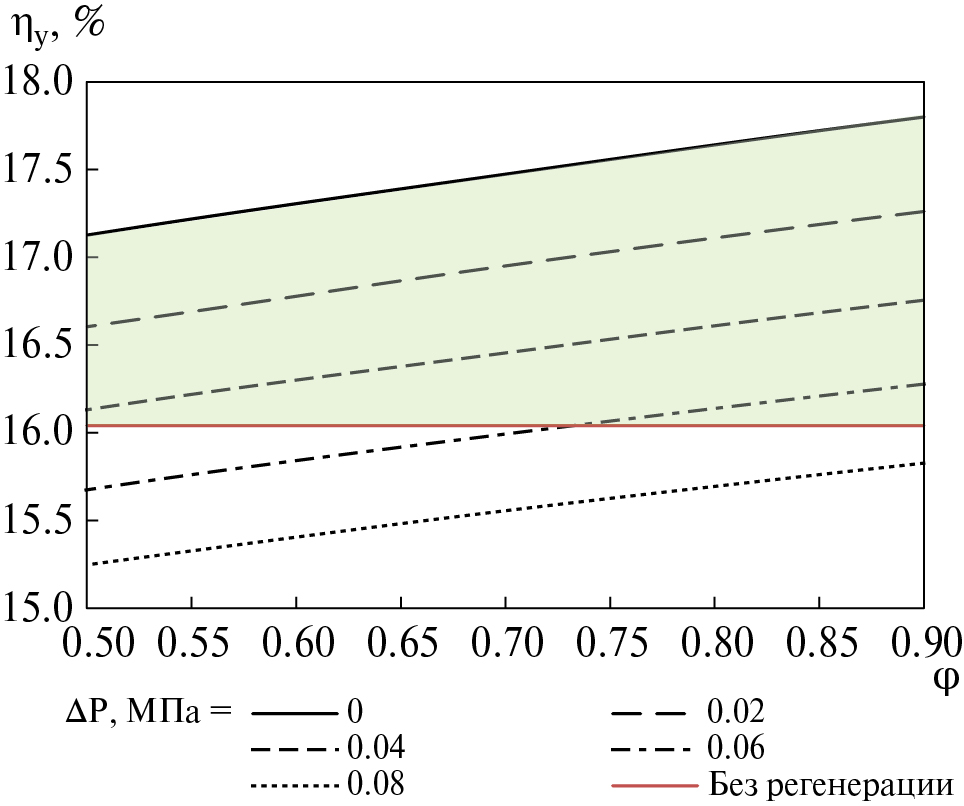

10. Fig. 9. Graph of the dependence of the net CRO efficiency on the degree of regeneration and pressure loss at optimal parameters in the cycle

Жүктеу (174KB)
